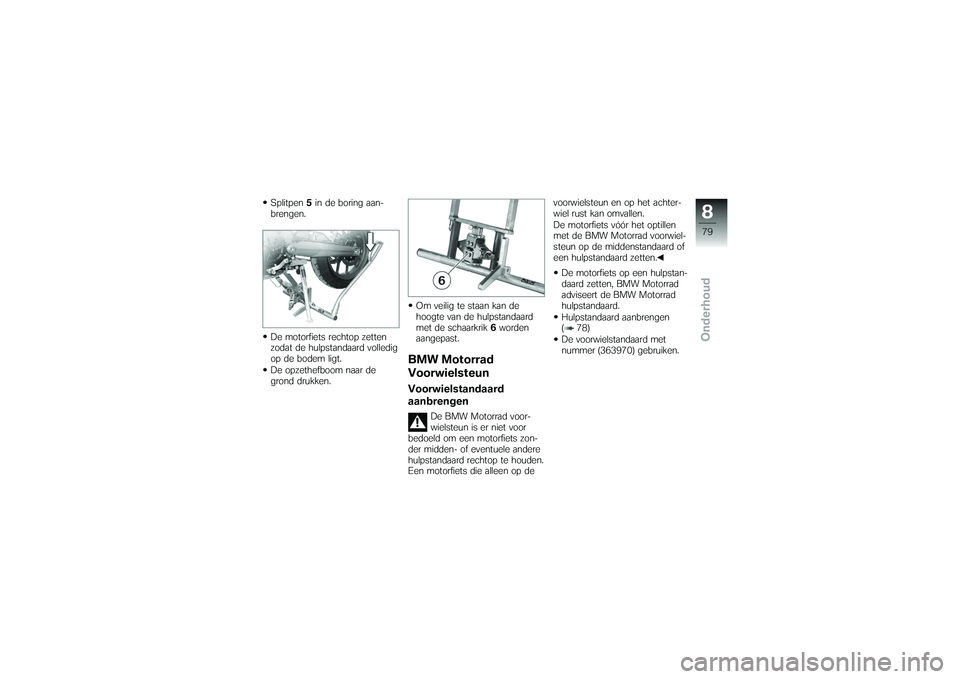

Splitpen5in de boring aan-
brengen.
De motorfiets rechtop zetten
zodat de hulpstandaard volledig
op de bodem ligt.
De opzethefboom naar de
grond drukken. Om veilig te staan kan de
hoogte van de hulpstandaard
met de schaarkrik 6
worden
aangepast.
BMW Motorrad
VoorwielsteunVoorwielstandaard
aanbrengen
De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets zon-
der midden- of eventuele andere
hulpstandaard rechtop te houden.
Een motorfiets die alleen op de voorwielsteun en op het achter-
wiel rust kan omvallen.
De motorfiets vóór het optillen
met de BMW Motorrad voorwiel-
steun op de middenstandaard of
een hulpstandaard zetten.
De motorfiets op een hulpstan-
daard zetten, BMW Motorrad
adviseert de BMW Motorrad
hulpstandaard.
Hulpstandaard aanbrengen
( 78)
De voorwielstandaard met
nummer (363970) gebruiken.
879zOnderhoud

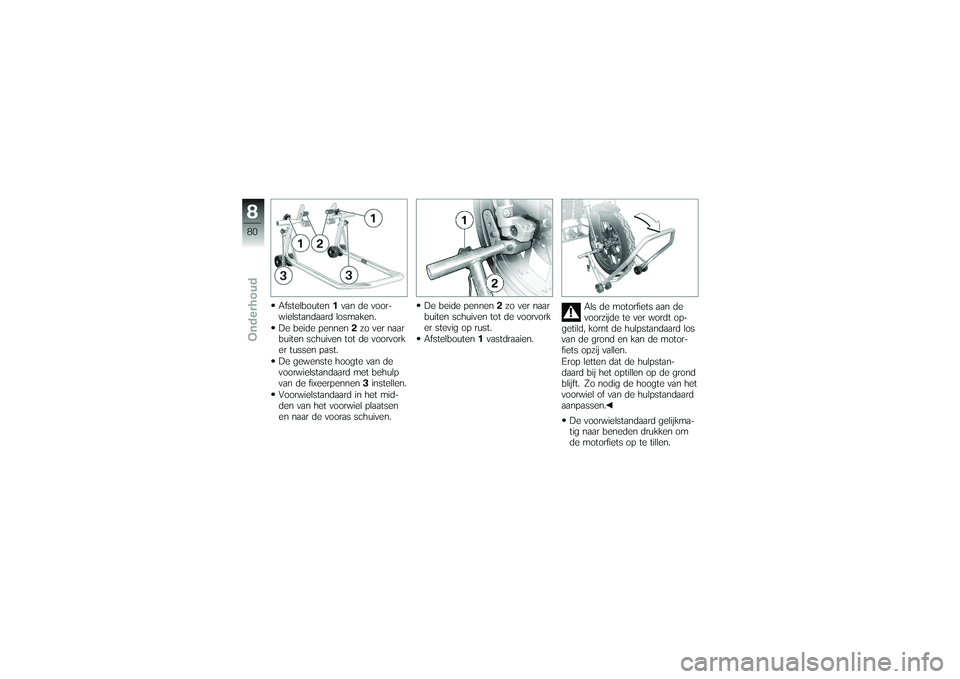

Afstelbouten1van de voor-
wielstandaard losmaken.
De beide pennen 2zo ver naar
buiten schuiven tot de voorvork
er tussen past.
De gewenste hoogte van de
voorwielstandaard met behulp
van de fixeerpennen 3instellen.
Voorwielstandaard in het mid-
den van het voorwiel plaatsen
en naar de vooras schuiven. De beide pennen
2zo ver naar
buiten schuiven tot de voorvork
er stevig op rust.
Afstelbouten 1vastdraaien. Als de motorfiets aan de
voorzijde te ver wordt op-
getild, komt de hulpstandaard los
van de grond en kan de motor-
fiets opzij vallen.
Erop letten dat de hulpstan-
daard bij het optillen op de grond
blijft. Zo nodig de hoogte van het
voorwiel of van de hulpstandaard
aanpassen.
De voorwielstandaard gelijkma-
tig naar beneden drukken om
de motorfiets op te tillen.
880zOnderhoud

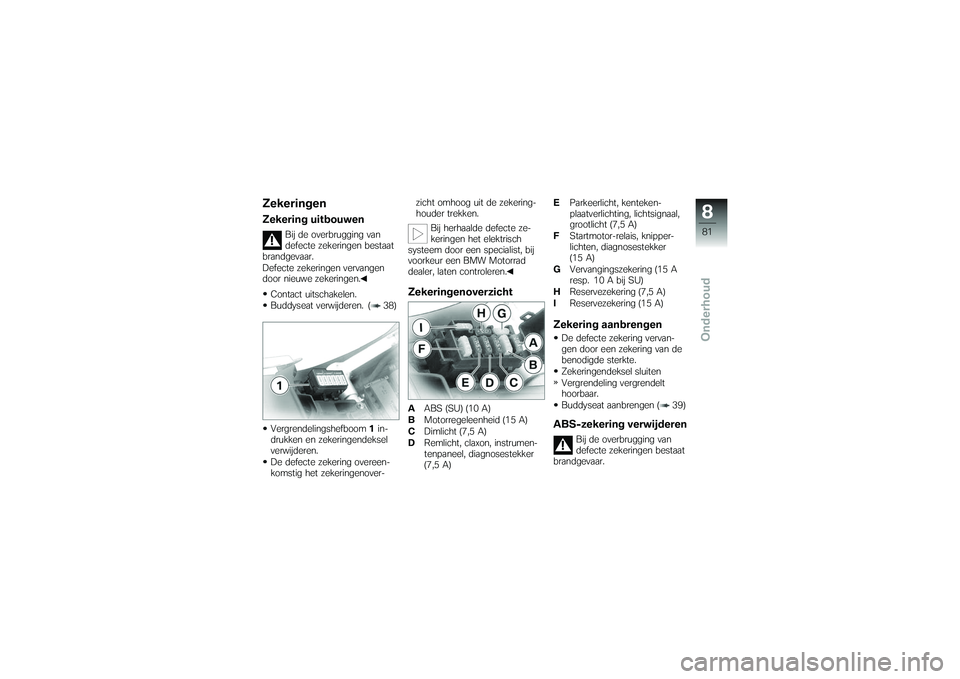

ZekeringenZekering uitbouwen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
Defecte zekeringen vervangen
door nieuwe zekeringen.
Contact uitschakelen.
Buddyseat verwijderen. ( 38)
Vergrendelingshefboom 1in-
drukken en zekeringendeksel
verwijderen.
De defecte zekering overeen-
komstig het zekeringenover- zicht omhoog uit de zekering-
houder trekken.
Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.
ZekeringenoverzichtA ABS (SU) (10 A)
B Motorregeleenheid (15 A)
C Dimlicht (7,5 A)
D Remlicht, claxon, instrumen-
tenpaneel, diagnosestekker
(7,5 A) E
Parkeerlicht, kenteken-
plaatverlichting, lichtsignaal,
grootlicht (7,5 A)
F Startmotor-relais, knipper-
lichten, diagnosestekker
(15 A)
G Vervangingszekering (15 A
resp. 10 A bij SU)
H Reservezekering (7,5 A)
I Reservezekering (15 A)
Zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zekeringendeksel sluiten
Vergrendeling vergrendelt
hoorbaar.
Buddyseat aanbrengen ( 39)ABS-zekering verwijderen
Bij de overbrugging van
defecte zekeringen bestaat
brandgevaar.
881zOnderhoud

Defecte zekeringen vervangen
door nieuwe zekeringen.Contact uitschakelen.
Zijkuipdeel rechts uitbouwen
( 93)
De defecte zekering overeen-
komstig het zekeringenover-
zicht omhoog uit de zekering-
houder trekken. Bij herhaalde defecte ze-
keringen het elektrisch
systeem door een specialist, bij
voorkeur een BMW Motorrad
dealer, laten controleren.

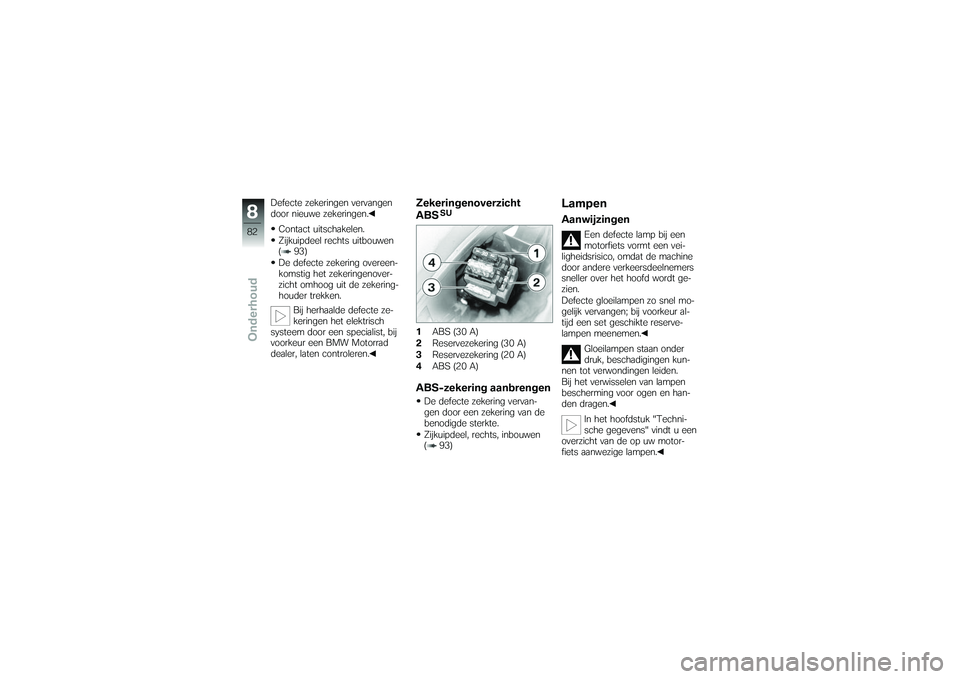

Zekeringenoverzicht
ABS
SU
1 ABS (30 A)
2 Reservezekering (30 A)
3 Reservezekering (20 A)
4 ABS (20 A)ABS-zekering aanbrengenDe defecte zekering vervan-
gen door een zekering van de
benodigde sterkte.
Zijkuipdeel, rechts, inbouwen
( 93)
LampenAanwijzingen
Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat de machine
door andere verkeersdeelnemers
sneller over het hoofd wordt ge-
zien.
Defecte gloeilampen zo snel mo-
gelijk vervangen; bij voorkeur al-
tijd een set geschikte reserve-
lampen meenemen.
Gloeilampen staan onder
druk, beschadigingen kun-
nen tot verwondingen leiden.
Bij het verwisselen van lampen
bescherming voor ogen en han-
den dragen.
In het hoofdstuk "Techni-
sche gegevens" vindt u een
overzicht van de op uw motor-
fiets aanwezige lampen.
882zOnderhoud

Het glas van de nieuwe
gloeilamp niet met de blote
vingers aanraken. Voor het aan-
brengen een schone droge doek
gebruiken. Vuilafzettingen, voor-
al olie en vetten, beïnvloeden de
warmte-afvoer. Oververhitting
en een kortere levensduur van
de gloeilampen zijn hiervan het
gevolg.

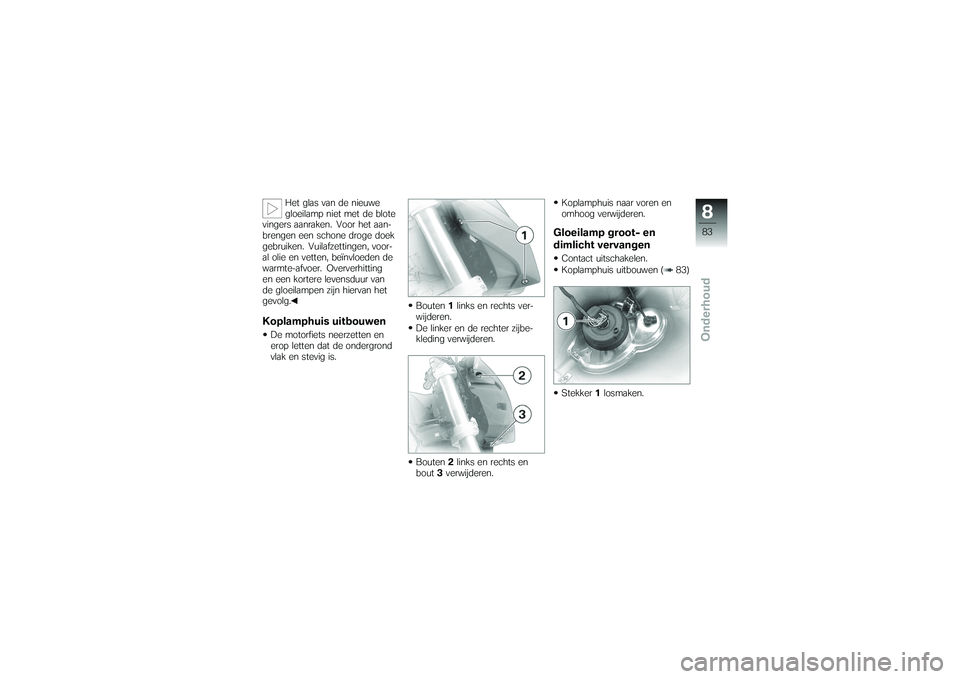

Koplamphuis uitbouwenDe motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is. Bouten
1links en rechts ver-
wijderen.
De linker en de rechter zijbe-
kleding verwijderen.
Bouten 2links en rechts en
bout 3verwijderen. Koplamphuis naar voren en
omhoog verwijderen.
Gloeilamp groot- en
dimlicht vervangenContact uitschakelen.
Koplamphuis uitbouwen ( 83)
Stekker
1losmaken.
883zOnderhoud

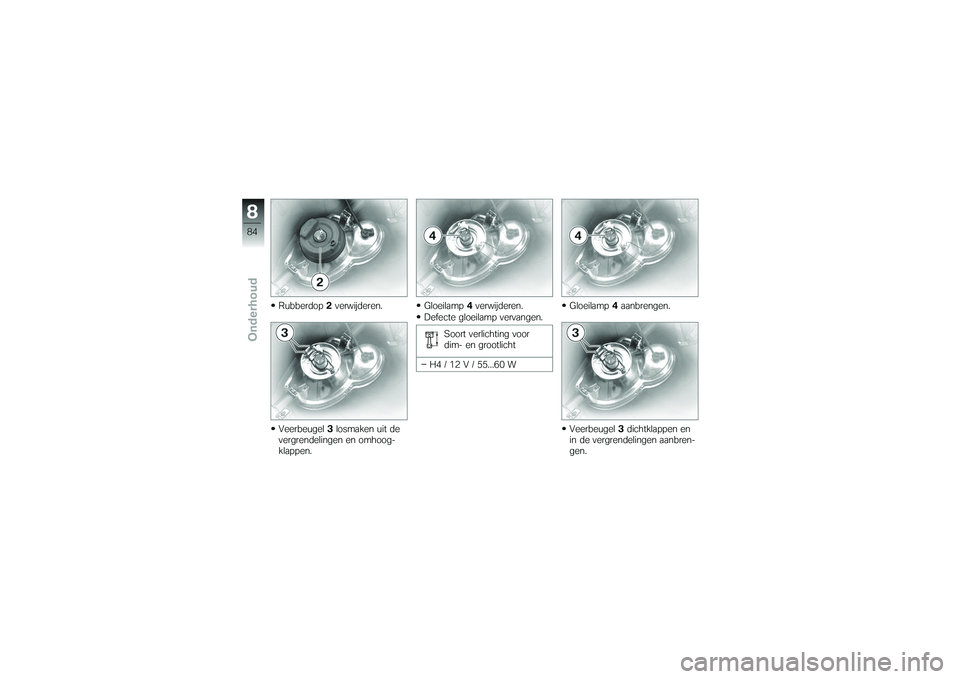

Rubberdop2verwijderen.
Veerbeugel 3losmaken uit de
vergrendelingen en omhoog-
klappen. Gloeilamp
4verwijderen.
Defecte gloeilamp vervangen.
Soort verlichting voor
dim- en grootlicht
H4 / 12 V / 55...60 W Gloeilamp
4aanbrengen.
Veerbeugel 3dichtklappen en
in de vergrendelingen aanbren-
gen.
884zOnderhoud

Rubber dop2aanbrengen.
Stekker 1aansluiten.
Koplamphuis inbouwen ( 85)
Koplamphuis inbouwenKoplamphuis aanbrengen.
Bouten 2links en rechts en
bout 3inbouwen, maar nog
niet aantrekken. Het koplamphuis zodanig uit-
richten, dat het midden van
bout
3met lijn 4overeenstemt.
Bout 3vastzetten.
Bouten 2, links en rechts, aan-
trekken.
885zOnderhoud

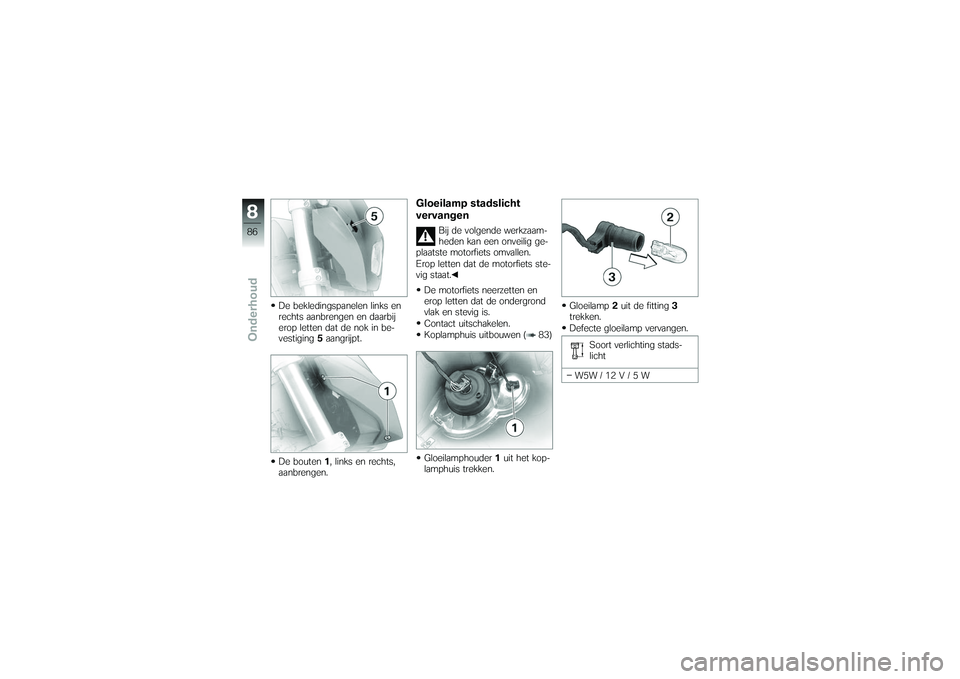

De bekledingspanelen links en
rechts aanbrengen en daarbij
erop letten dat de nok in be-
vestiging5aangrijpt.
De bouten 1, links en rechts,
aanbrengen.
Gloeilamp stadslicht
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Contact uitschakelen.
Koplamphuis uitbouwen ( 83)
Gloeilamphouder 1uit het kop-
lamphuis trekken. Gloeilamp
2uit de fitting 3
trekken.
Defecte gloeilamp vervangen.
Soort verlichting stads-
licht
W5W / 12 V / 5 W
886zOnderhoud

Gloeilamp2in de fitting 3aan-
brengen.
Gloeilamphouder 1in het kop-
lamphuis aanbrengen.
Koplamphuis inbouwen ( 85)

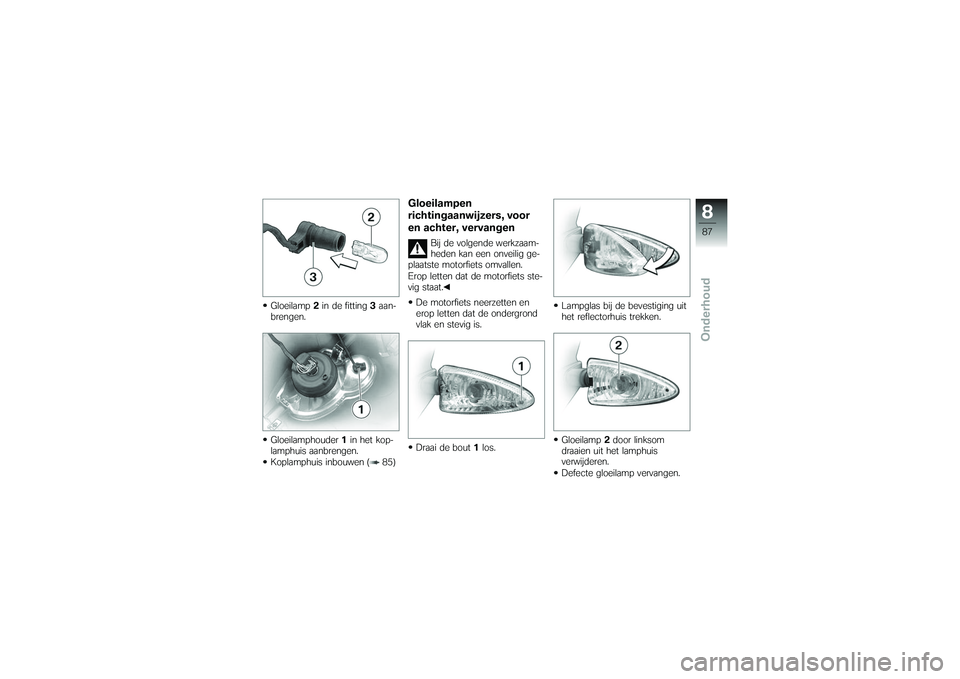

Gloeilampen
richtingaanwijzers, voor
en achter, vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Draai de bout 1los. Lampglas bij de bevestiging uit
het reflectorhuis trekken.
Gloeilamp
2door linksom
draaien uit het lamphuis
verwijderen.
Defecte gloeilamp vervangen.
887zOnderhoud

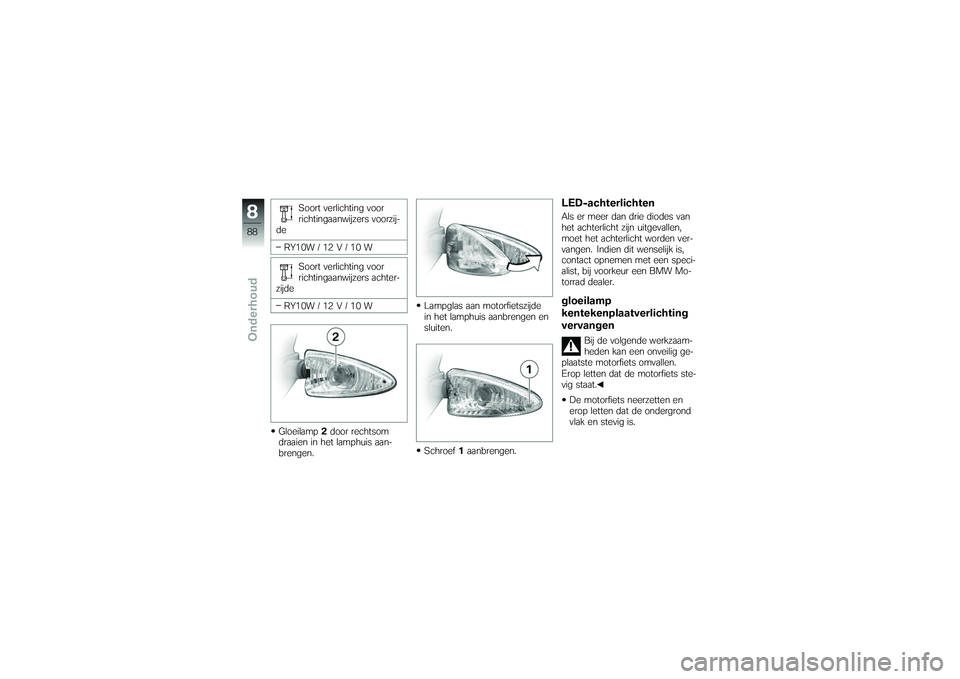

Soort verlichting voor
richtingaanwijzers voorzij-
de
RY10W / 12 V / 10 W
Soort verlichting voor
richtingaanwijzers achter-
zijde
RY10W / 12 V / 10 W
Gloeilamp 2door rechtsom
draaien in het lamphuis aan-
brengen. Lampglas aan motorfietszijde
in het lamphuis aanbrengen en
sluiten.
Schroef
1aanbrengen.
LED-achterlichtenAls er meer dan drie diodes van
het achterlicht zijn uitgevallen,
moet het achterlicht worden ver-
vangen. Indien dit wenselijk is,
contact opnemen met een speci-
alist, bij voorkeur een BMW Mo-
torrad dealer.gloeilamp
kentekenplaatverlichting
vervangen
Bij de volgende werkzaam-
heden kan een onveilig ge-
plaatste motorfiets omvallen.
Erop letten dat de motorfiets ste-
vig staat.
De motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
888zOnderhoud
