BMW MOTORRAD K 1200 GT 2002 Handleiding (in Dutch)

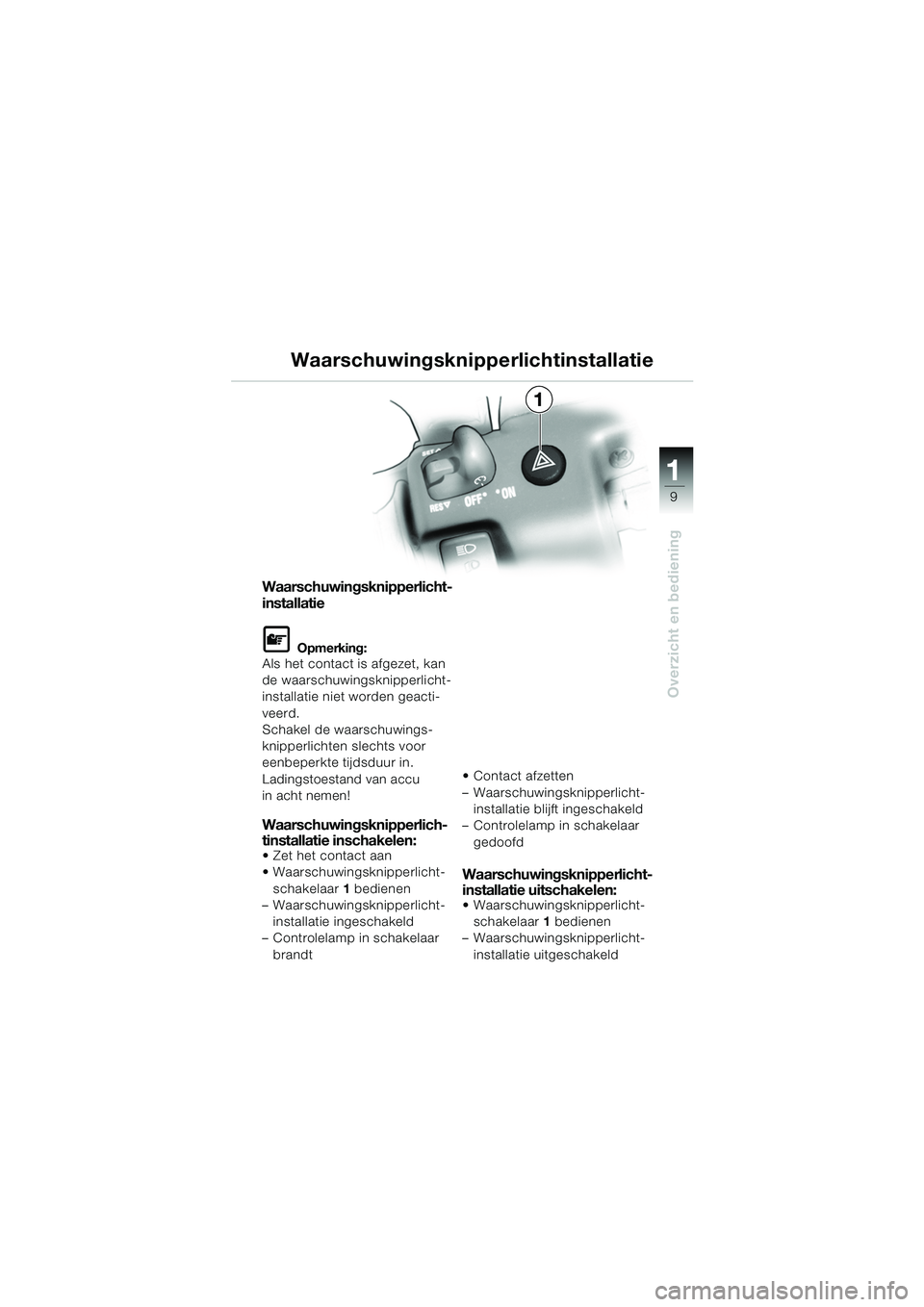

9
Overzicht en bediening
1
Waarschuwingsknipperlicht-
installatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geacti-
veerd.
Schakel de waarschuwings-
knipperlichten slechts voor
eenbeperkte tijdsduur in.
Ladingstoestand van accu
in acht nemen!
Waarschuwingsknipperlich-
tinstallatie inschakelen:
 Zet het contact aan
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie ingeschakeld
– Controlelamp in schakelaar
brandt  Contact afzetten
– Waarschuwingsknipperlicht-
installatie blijft ingeschakeld
– Controlelamp in schakelaar
gedoofd
Waarschuwingsknipperlicht-
installatie uitschakelen:
 Waarschuwingsknipperlicht-schakelaar 1 bedienen
– Waarschuwingsknipperlicht-
installatie uitgeschakeld
1
Waarschuwingsknipperlichtinstallatie
10k41bkn2.book Seite 9 Donnerstag, 24. Juli 2003 9:30 09

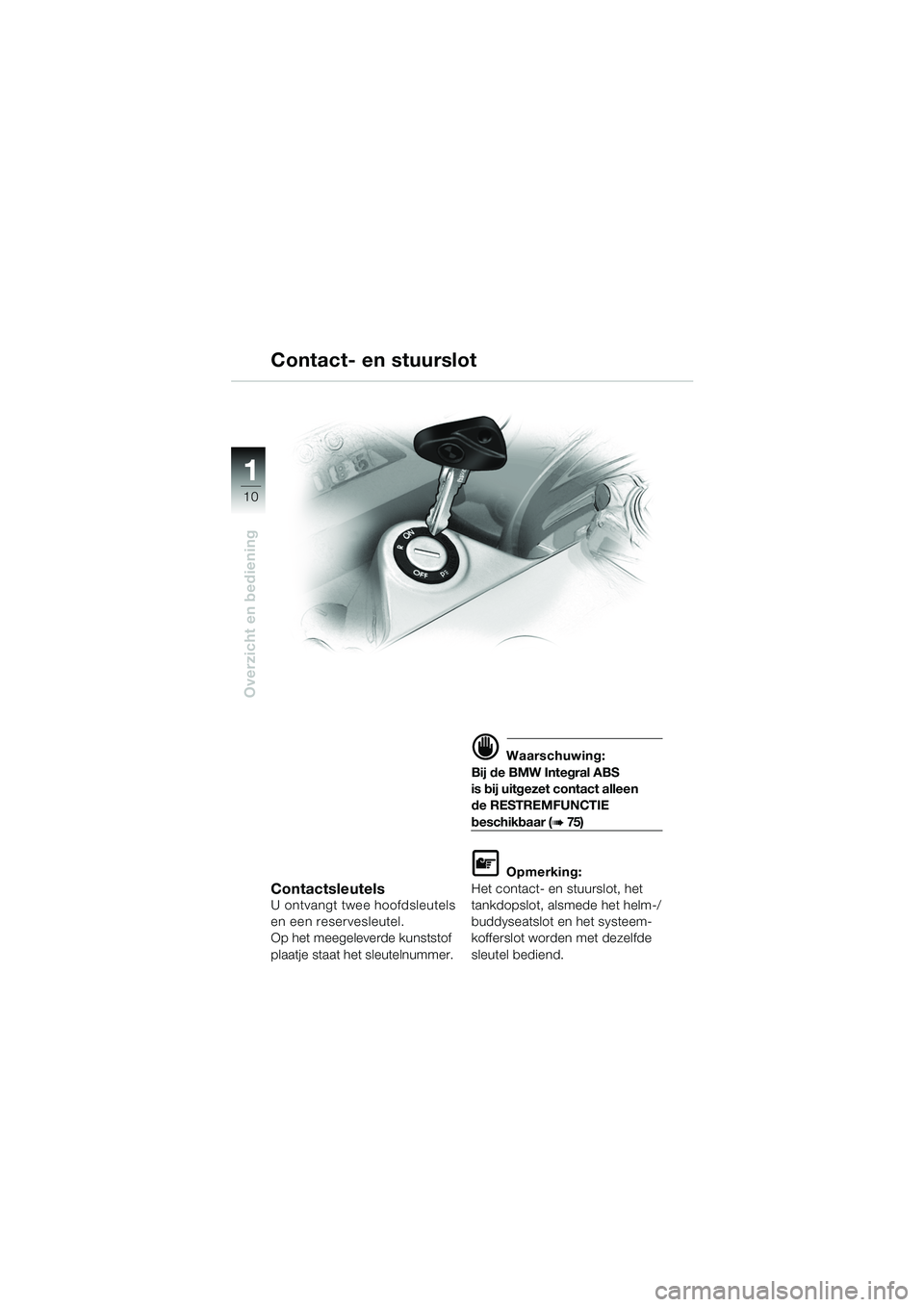

10
Overzicht en bediening
1
ContactsleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Op het meegeleverde kunststof
plaatje staat het sleutelnummer.
d Waarschuwing:
Bij de BMW Integral ABS
is bij uitgezet contact alleen
de RESTREMFUNCTIE
beschikbaar (b 75 )
L Opmerking:
Het contact- en stuurslot, het
tankdopslot, alsmede het helm-/
buddyseatslot en het systeem-
kofferslot worden met dezelfde
sleutel bediend.
Contact- en stuurslot
10k41bkn2.book Seite 10 Donnerstag, 24. Juli 2003 9:30 09

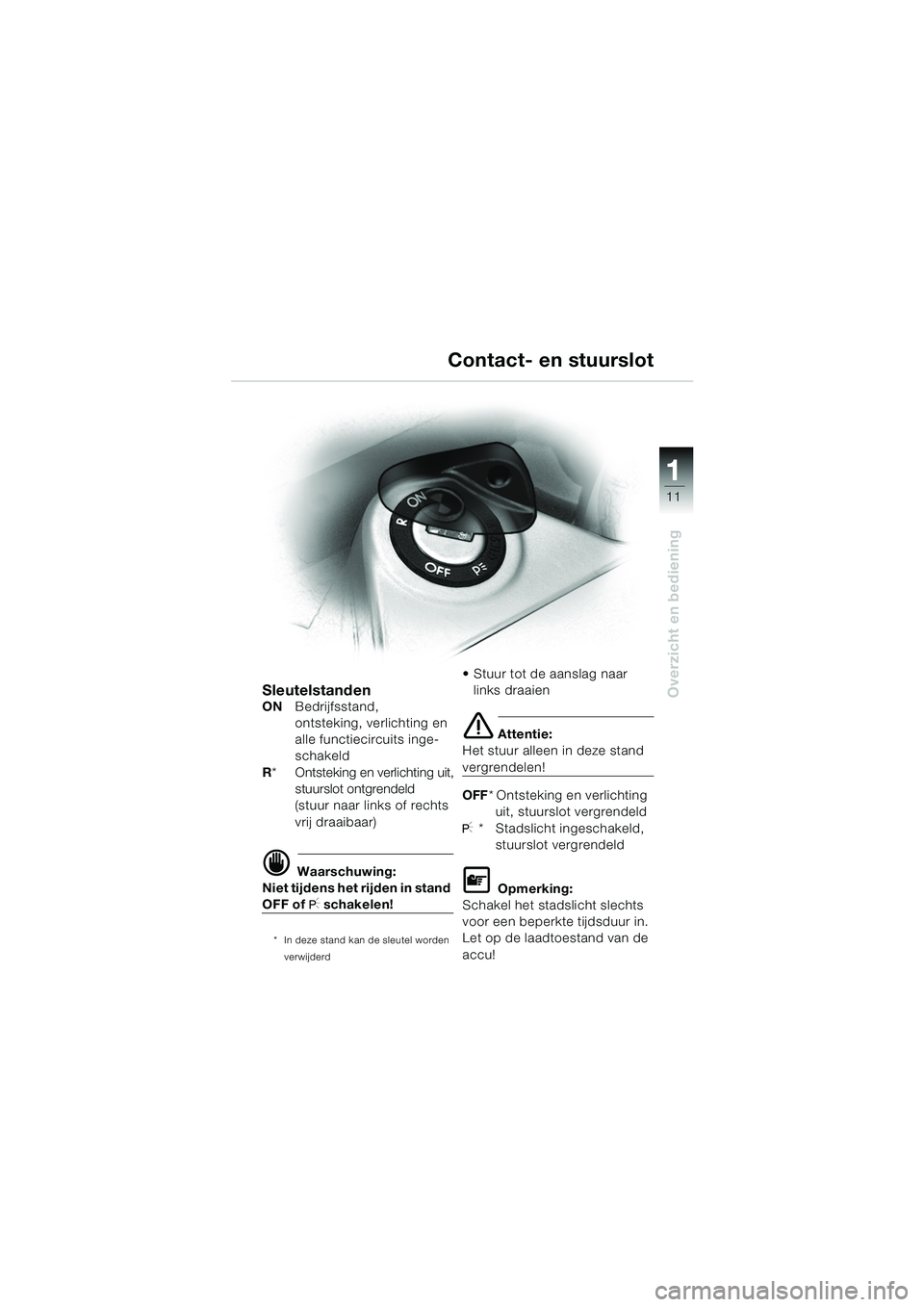

11
Overzicht en bediening
1
Contact- en stuurslot
SleutelstandenONBedrijfsstand,
ontsteking, verlichting en
alle functiecircuits inge-
schakeld
R * Ontsteking en verlichting uit,
stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Niet tijdens het rijden in stand
OFF of I schakelen!
* In deze stand kan de sleutel worden
verwijderd
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Ontsteking en verlichting
uit, stuurslot vergrendeld
I * Stadslicht ingeschakeld, stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10k41bkn2.book Seite 11 Donnerstag, 24. Juli 2003 9:30 09

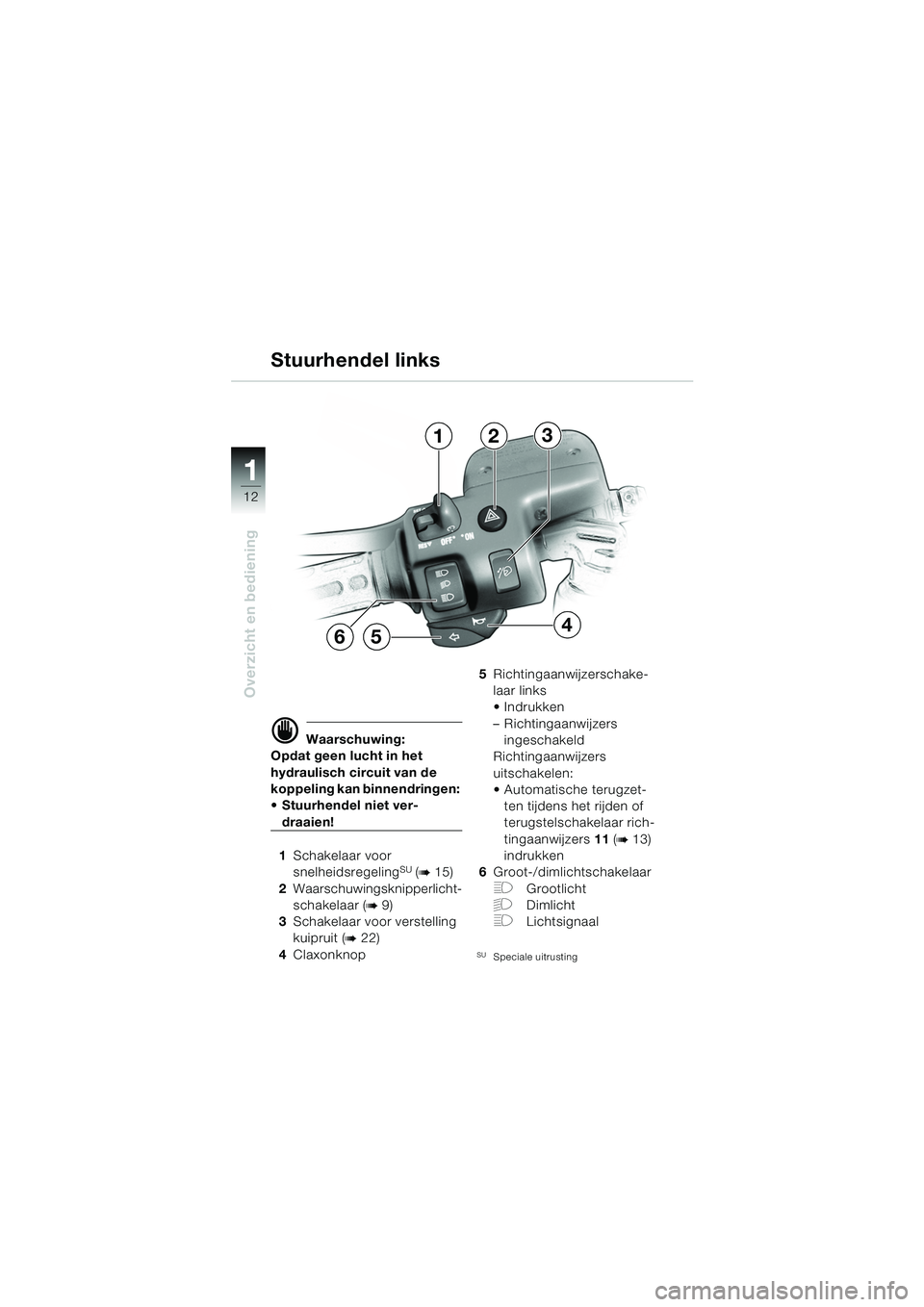

12
Overzicht en bediening
1
d Waarschuwing:
Opdat geen lucht in het
hydraulisch circuit van de
koppeling kan binnendringen:
 Stuurhendel niet ver-
draaien!
1 Schakelaar voor
snelheidsregeling
SU (b 15)
2 Waarschuwingsknipperlicht-
schakelaar (
b 9)
3 Schakelaar voor verstelling
kuipruit (
b 22)
4 Claxonknop 5
Richtingaanwijzerschake-
laar links
Indrukken
– Richtingaanwijzers
ingeschakeld
Richtingaanwijzers
uitschakelen:
 Automatische terugzet- ten tijdens het rijden of
terugstelschakelaar rich-
tingaanwijzers 11 (
b 13)
indrukken
6 Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
SUSpeciale uitrusting
Stuurhendel links
123
654
10k41bkn2.book Seite 12 Donnerstag, 24. Juli 2003 9:30 09

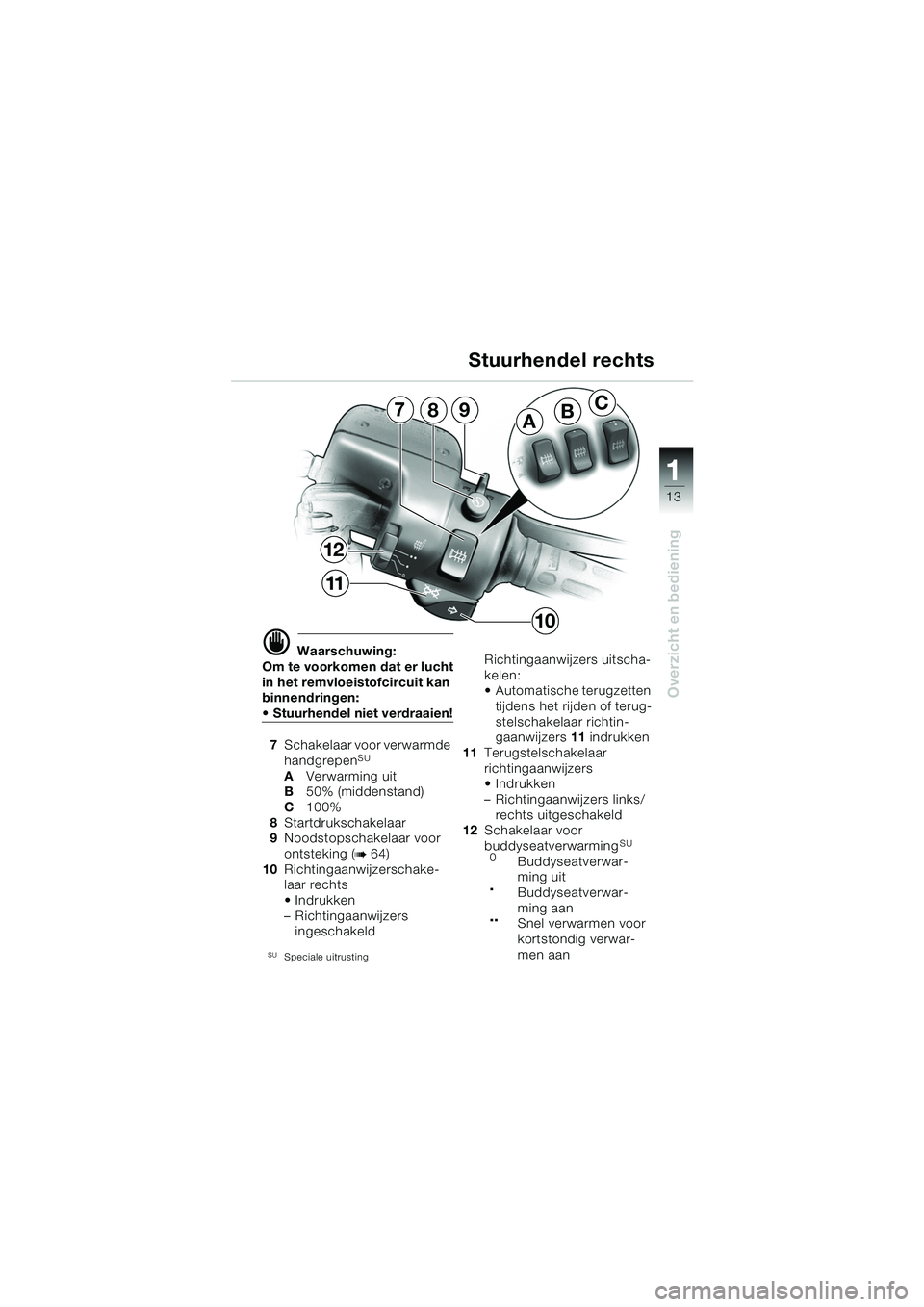

13
Overzicht en bediening
1
d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit kan
binnendringen:
 Stuurhendel niet verdraaien!
7 Schakelaar voor verwarmde
handgrepen
SU
A Verwarming uit
B 50% (middenstand)
C 100%
8 Startdrukschakelaar
9 Noodstopschakelaar voor
ontsteking (
b 64)
10 Richtingaanwijzerschake-
laar rechts
Indrukken
– Richtingaanwijzers
ingeschakeld
SUSpeciale uitrusting
Richtingaanwijzers uitscha-
kelen:
 Automatische terugzetten
tijdens het rijden of terug-
stelschakelaar richtin-
gaanwijzers 11 indrukken
11 Terugstelschakelaar
richtingaanwijzers
 Indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld
12 Schakelaar voor
buddyseatverwarming
SU
0Buddyseatverwar-
ming uit

.Buddyseatverwar-
ming aan

..Snel verwarmen voor
kortstondig verwar-
men aan
Stuurhendel rechts
ABC7
12
11
89
10
10k41bkn2.book Seite 13 Donnerstag, 24. Juli 2003 9:30 09

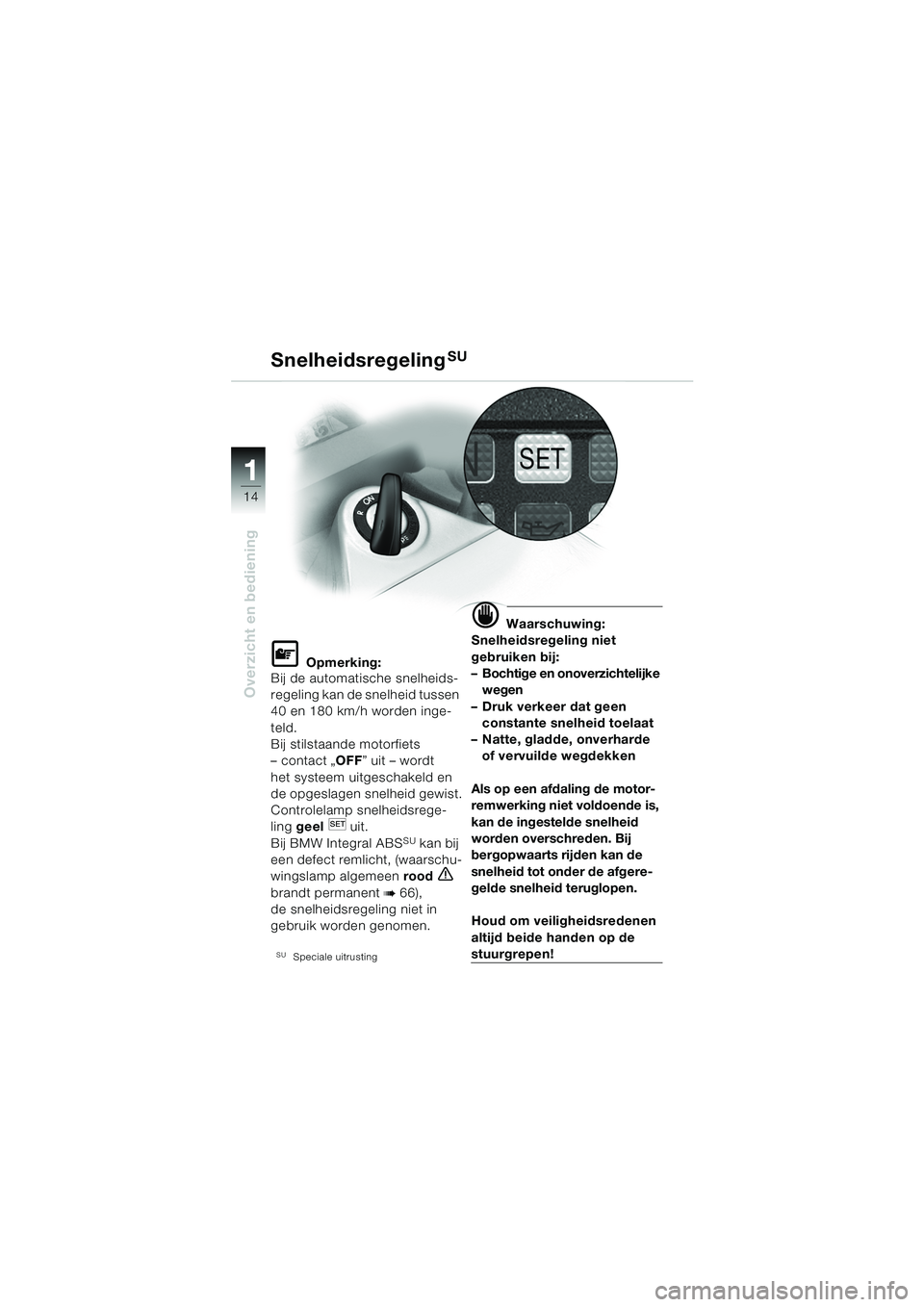

14
Overzicht en bediening
1
SnelheidsregelingSU
L Opmerking:
Bij de automatische snelheids-
regeling kan de snelheid tussen
40 en 180 km/h worden inge-
teld.
Bij stilstaande motorfiets
– contact „ OFF” uit – wordt
het systeem uitgeschakeld en
de opgeslagen snelheid gewist.
Controlelamp snelheidsrege-
ling geel uit.
Bij BMW Integral ABS
SU kan bij
een defect remlicht, (waarschu-
wingslamp algemeen rood
e
brandt permanent b 66),
de snelheidsregeling niet in
gebruik worden genomen.
SUSpeciale uitrusting
d Waarschuwing:
Snelheidsregeling niet
gebruiken bij:
– Bochtige en onoverzichtelijke wegen
– Druk verkeer dat geen constante snelheid toelaat
– Natte, gladde, onverharde of vervuilde wegdekken
Als op een afdaling de motor-
remwerking niet voldoende is,
kan de ingestelde snelheid
worden overschreden. Bij
bergopwaarts rijden kan de
snelheid tot onder de afgere-
gelde snelheid teruglopen.
Houd om veiligheidsredenen
altijd beide handen op de
stuurgrepen!
10k4101n2.fm Seite 14 Montag, 4. August 2003 3:03 15

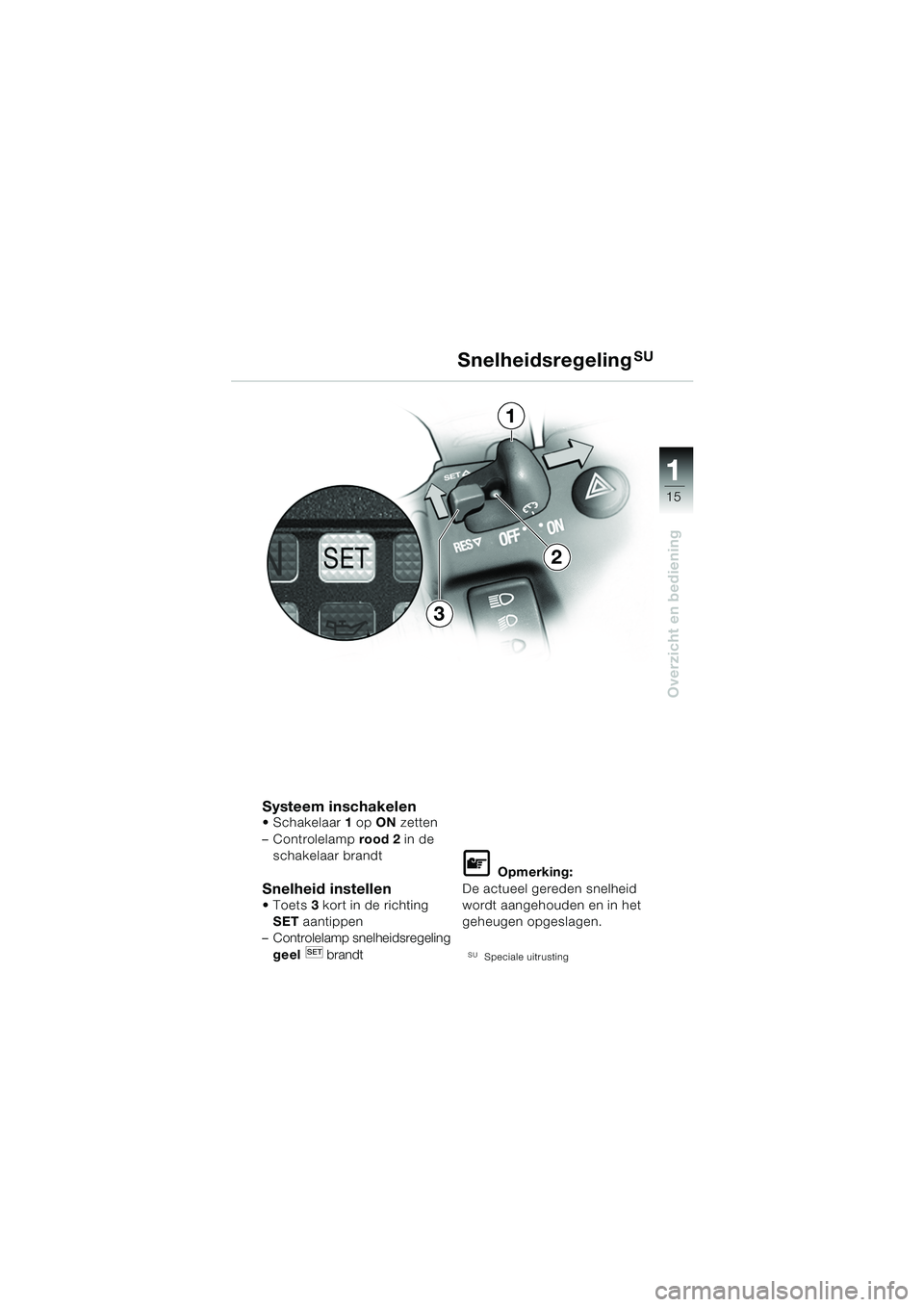

15
Overzicht en bediening
1
Systeem inschakelen Schakelaar1 op ON zetten
– Controlelamp rood 2 in de
schakelaar brandt
Snelheid instellen  Toets 3 kort in de richting
SET aantippen
– Controlelamp snelheidsregeling
geel brandt
L Opmerking:
De actueel gereden snelheid
wordt aangehouden en in het
geheugen opgeslagen.
SUSpeciale uitrusting
SnelheidsregelingSU
1
3
2
10k41bkn2.book Seite 15 Donnerstag, 24. Juli 2003 9:30 09

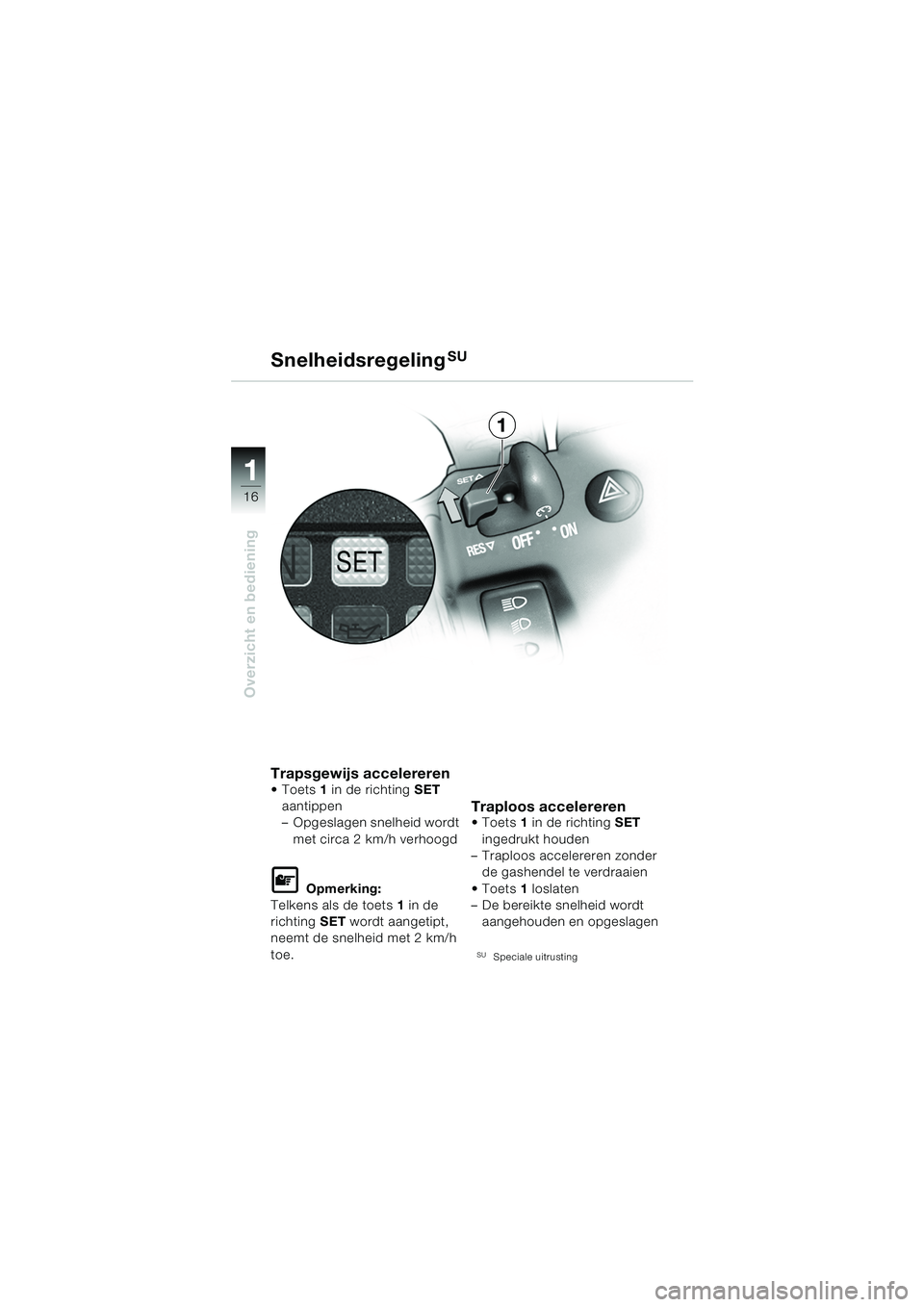

16
Overzicht en bediening
1
Trapsgewijs accelererenToets1 in de richting SET
aantippen
– Opgeslagen snelheid wordt met circa 2 km/h verhoogd
L Opmerking:
Telkens als de toets 1 in de
richting SET wordt aangetipt,
neemt de snelheid met 2 km/h
toe.
Traploos accelereren Toets 1 in de richting SET
ingedrukt houden
– Traploos accelereren zonder de gashendel te verdraaien
 Toets 1 loslaten
– De bereikte snelheid wordt
aangehouden en opgeslagen
SUSpeciale uitrusting
SnelheidsregelingSU
1
10k41bkn2.book Seite 16 Donnerstag, 24. Juli 2003 9:30 09

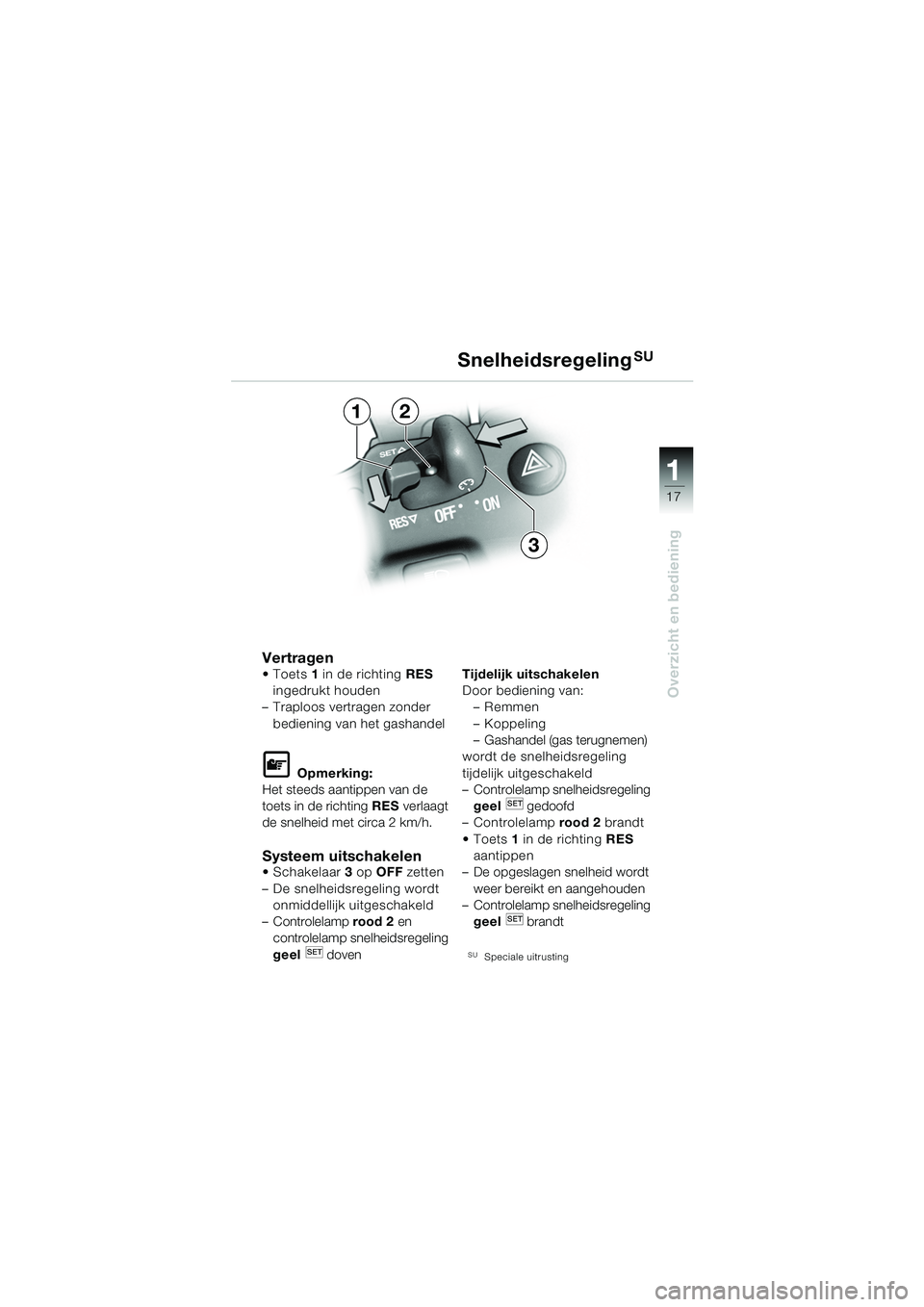

17
Overzicht en bediening
1
Vertragen Toets1 in de richting RES
ingedrukt houden
– Traploos vertragen zonder
bediening van het gashandel
L Opmerking:
Het steeds aantippen van de
toets in de richting RES verlaagt
de snelheid met circa 2 km/h.
Systeem uitschakelen Schakelaar 3 op OFF zetten
– De snelheidsregeling wordt onmiddellijk uitgeschakeld
– Controlelamp rood 2 en
controlelamp snelheidsregeling
geel doven 6 Tijdelijk uitschakelen
Door bediening van:
–Remmen
– Koppeling
– Gashandel (gas terugnemen)
wordt de snelheidsregeling
tijdelijk uitgeschakeld
– Controlelamp snelheidsregeling geel gedoofd
– Controlelamp rood 2 brandt
 Toets 1 in de richting RES
aantippen
– De opgeslagen snelheid wordt
weer bereikt en aangehouden
– Controlelamp snelheidsregeling
geel brandt
SUSpeciale uitrusting
SnelheidsregelingSU
1
3
2
10k41bkn2.book Seite 17 Donnerstag, 24. Juli 2003 9:30 09

18
Overzicht en bediening
1
Voetsteunplaat verstellen
d Waarschuwing:
De linker/rechter voetsteunpla-
ten mogen alleen zo worden
versteld, dat de beide steunpla-
ten zich in de bovenste of de
onderste stand bevinden.
Schakelpedaal aan de gewij-
zigde stand van de voetsteun
aanpassen.
e Attentie:
Bij een sportieve rijstijl moeten
beide voetsteunen in de hoogste
stand staan!
d Waarschuwing:
Let op de correcte ligging van
leidingen/kabels.
Beschadig de kabels niet.
De inbusbouten 1 en 2 beslist
met het voorgeschreven aan-
trekkoppel vastzetten.
Indien geen momentsleutel be-
schikbaar is, de voetsteunpla-
ten en het schakelpedaal bij
een specialist, bij voorkeur een
BMW motorfietsdealer laten
verstellen.
