BMW MOTORRAD K 1200 GT 2002 Handleiding (in Dutch)

22
29
Veiligheidscontrole
2
 Lees het oliepeil op het peilglas af:
MAX Bovenkant
ringmarkering
MIN Onderkant
ringmarkering
– Het verschil bedraagt circa 0,5 liter
 Draai indien nodig de olievulplug 3 los en vul
motorolie bij met de vulhulp 2,
via de olievulopening 1
 Olievulplug 3 weer in de
boring draaien
e Attentie:
Controlelamp motoroliedruk
rood
p (b 8) geeft aan dat in
het smeeroliecircuit geen druk
aanwezig is of dat de druk te
laag is; de lamp werkt niet als
oliepeilcontrole.
Als na 1-2 seconden de olie-
druk is opgebouwd dooft de
controlelamp – tijdens de rit
mag de controlelamp motoro-
liedruk rood
p niet gaan
branden.
Motorolie
1
BMW recommends Castrol
MAX
MIN
3
2
10k41bkn2.book Seite 29 Donnerstag, 24. Juli 2003 9:30 09

30
Veiligheidscontrole
2

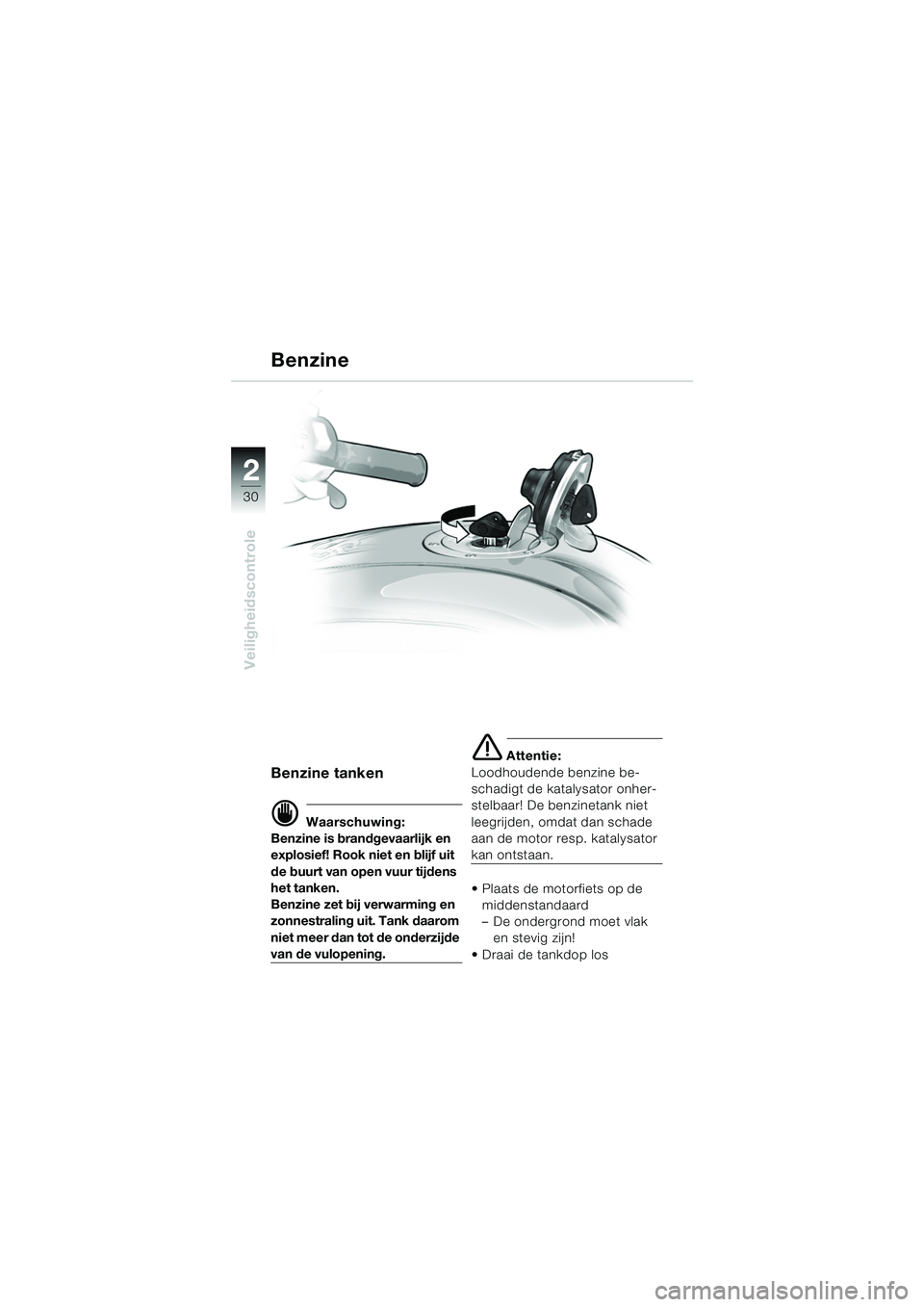

Benzine
Benzine tanken
d Waarschuwing:
Benzine is brandgevaarlijk en
explosief! Rook niet en blijf uit
de buurt van open vuur tijdens
het tanken.
Benzine zet bij verwarming en
zonnestraling uit. Tank daarom
niet meer dan tot de onderzijde
van de vulopening.
e Attentie:
Loodhoudende benzine be-
schadigt de katalysator onher-
stelbaar! De benzinetank niet
leegrijden, omdat dan schade
aan de motor resp. katalysator
kan ontstaan.
 Plaats de motorfiets op de middenstandaard
– De ondergrond moet vlak en stevig zijn!
 Draai de tankdop los
10k41bkn2.book Seite 30 Donnerstag, 24. Juli 2003 9:30 09

22
31
Veiligheidscontrole
2

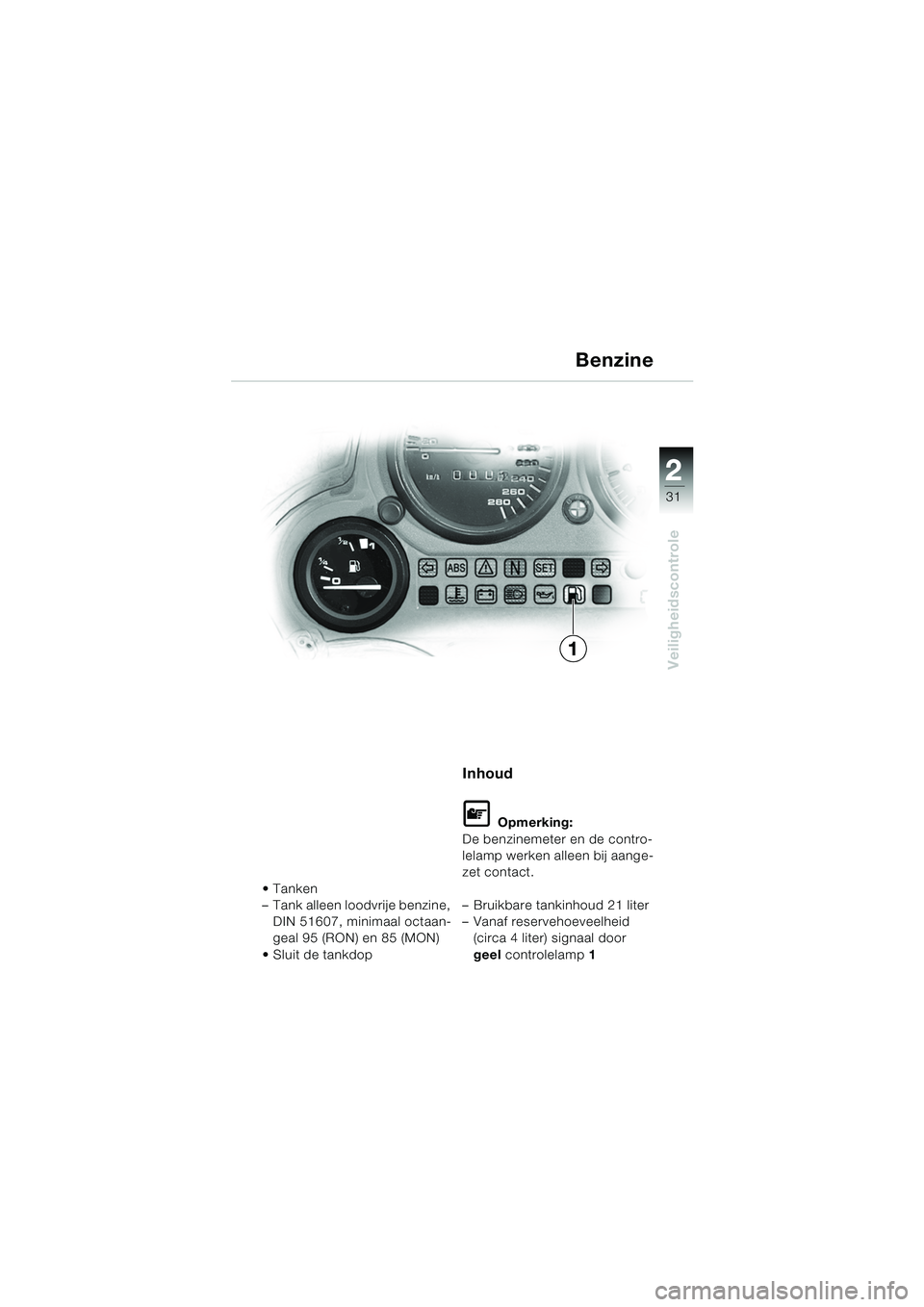

Tanken
– Tank alleen loodvrije benzine, DIN 51607, minimaal octaan-
geal 95 (RON) en 85 (MON)
 Sluit de tankdop
Inhoud
L Opmerking:
De benzinemeter en de contro-
lelamp werken alleen bij aange-
zet contact.
– Bruikbare tankinhoud 21 liter
– Vanaf reservehoeveelheid (circa 4 liter) signaal door
geel controlelamp 1
1Benzine
10k41bkn2.book Seite 31 Donnerstag, 24. Juli 2003 9:30 09

32
Veiligheidscontrole
2

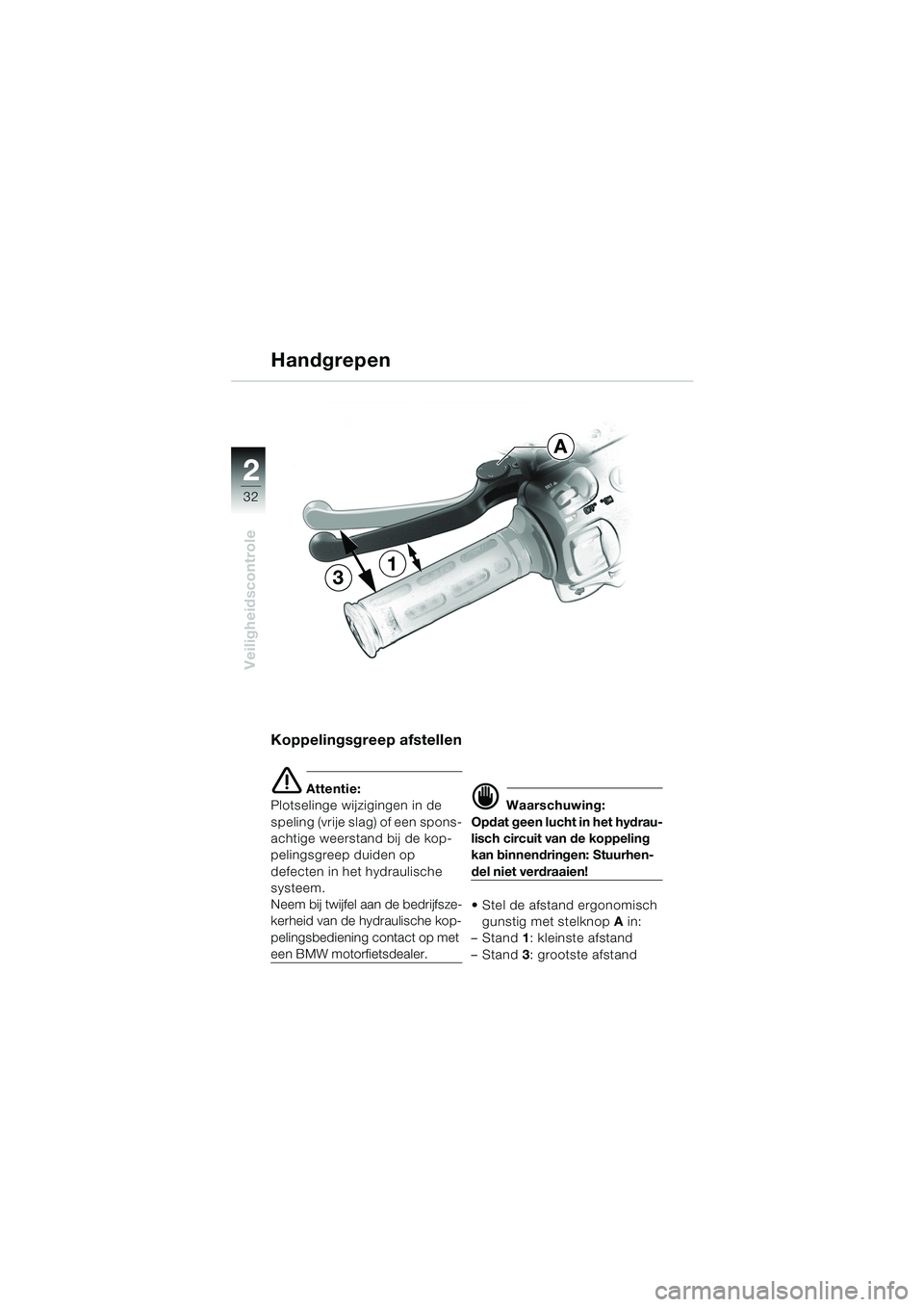

Koppelingsgreep afstellen
e Attentie:
Plotselinge wijzigingen in de
speling (vrije slag) of een spons-
achtige weerstand bij de kop-
pelingsgreep duiden op
defecten in het hydraulische
systeem.
Neem bij twijfel aan de bedrijfsze-
kerheid van de hydraulische kop-
pelingsbediening contact op met
een BMW motorfietsdealer.
d Waarschuwing:
Opdat geen lucht in het hydrau-
lisch circuit van de koppeling
kan binnendringen: Stuurhen-
del niet verdraaien!
 Stel de afstand ergonomisch gunstig met stelknop A in:
–Stand 1: kleinste afstand
–Stand 3: grootste afstand
Handgrepen
A
13
10k41bkn2.book Seite 32 Donnerstag, 24. Juli 2003 9:30 09

22
33
Veiligheidscontrole
2

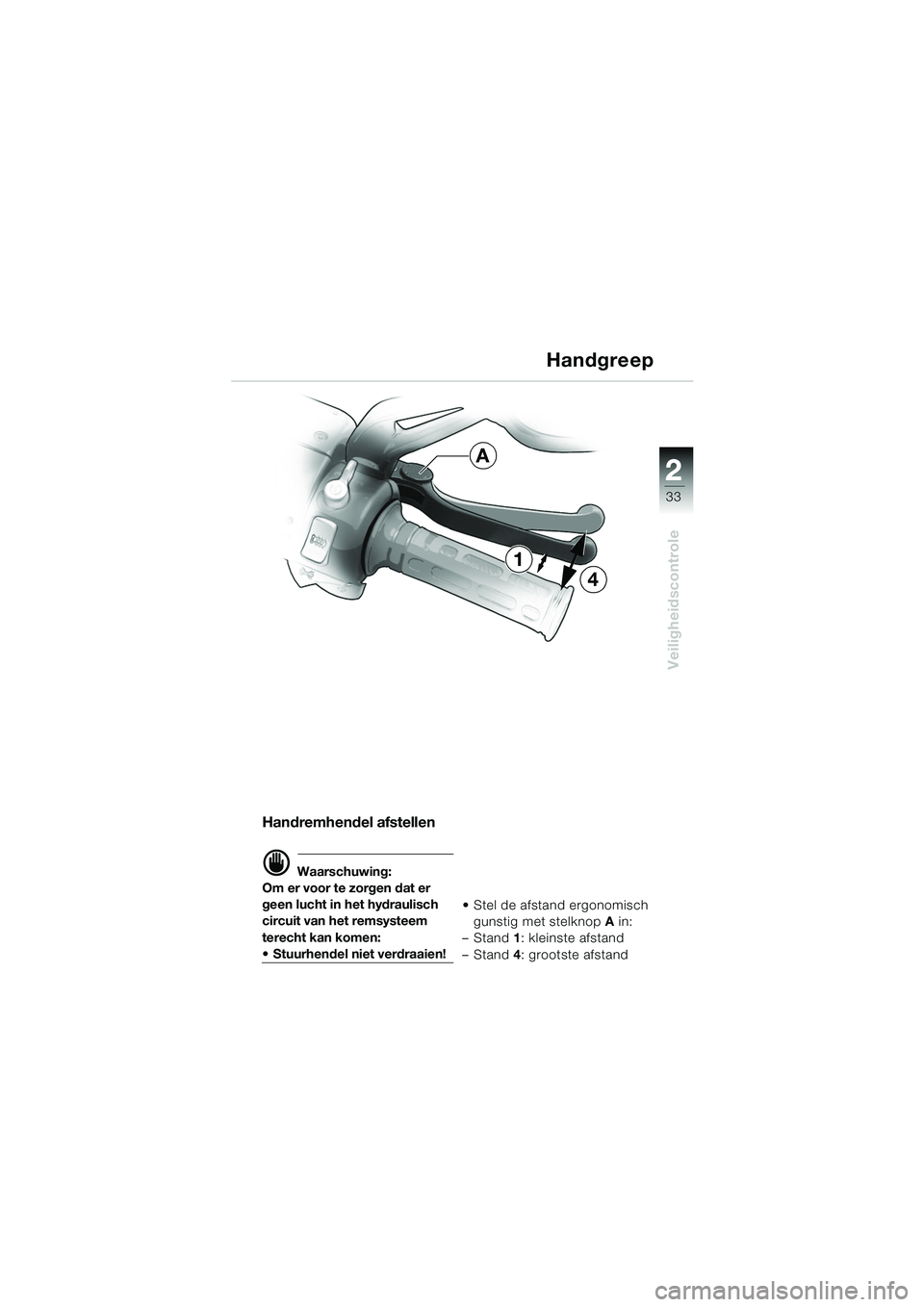

Handgreep
Handremhendel afstellen
d Waarschuwing:
Om er voor te zorgen dat er
geen lucht in het hydraulisch
circuit van het remsysteem
terecht kan komen:
 Stuurhendel niet verdraaien!  Stel de afstand ergonomisch
gunstig met stelknop A in:
–Stand 1: kleinste afstand
–Stand 4: grootste afstand
4
1
A
10k41bkn2.book Seite 33 Donnerstag, 24. Juli 2003 9:30 09

34
Veiligheidscontrole
2

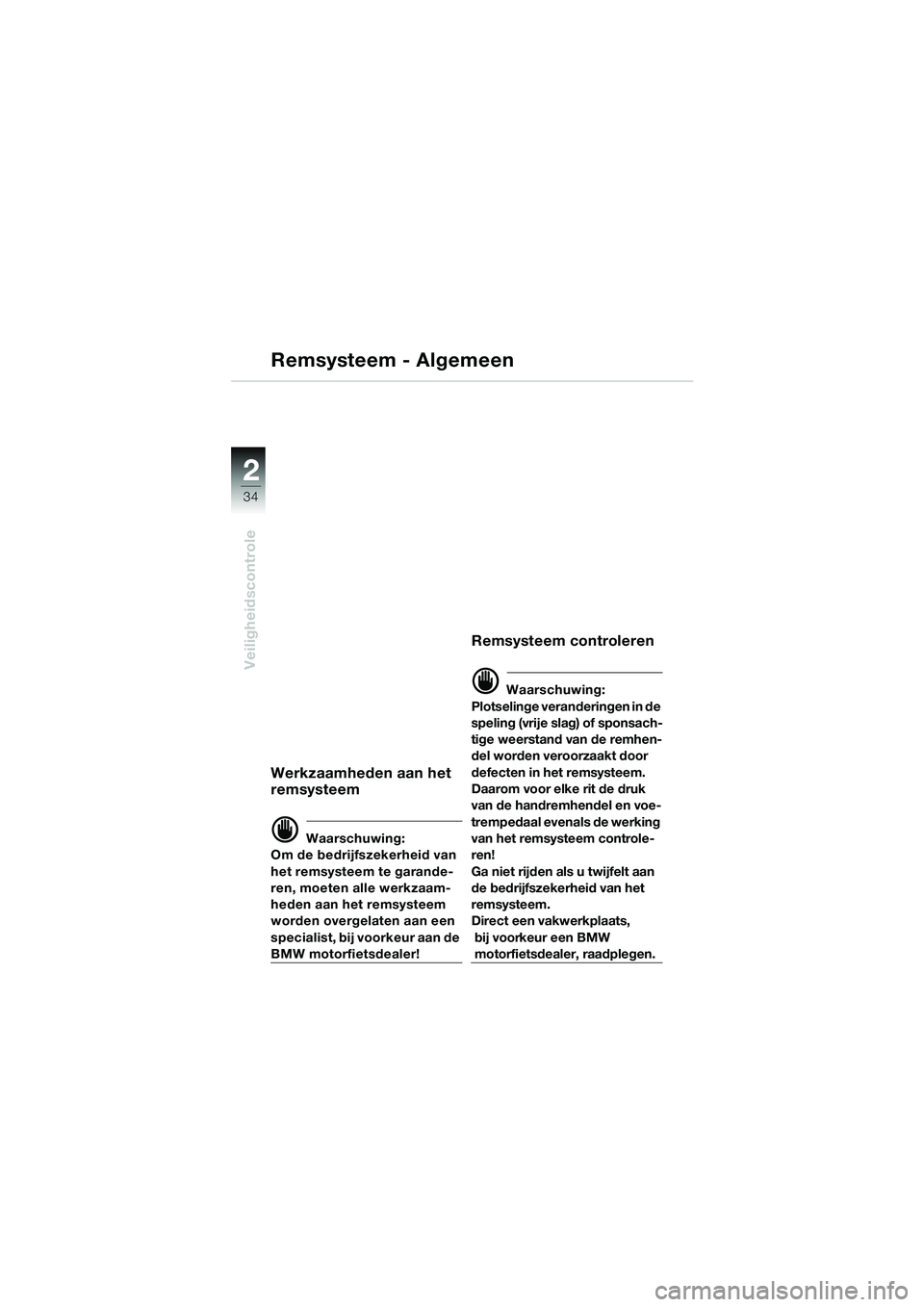

Remsysteem - Algemeen
Werkzaamheden aan het
remsysteem
d Waarschuwing:
Om de bedrijfszekerheid van
het remsysteem te garande-
ren, moeten alle werkzaam-
heden aan het remsysteem
worden overgelaten aan een
specialist, bij voorkeur aan de
BMW motorfietsdealer!
Remsysteem controleren
d Waarschuwing:
Plotselinge veranderingen in de
speling (vrije slag) of sponsach-
tige weerstand van de remhen-
del worden veroorzaakt door
defecten in het remsysteem.
Daarom voor elke rit de druk
van de handremhendel en voe-
trempedaal evenals de werking
van het remsysteem controle-
ren!
Ga niet rijden als u twijfelt aan
de bedrijfszekerheid van het
remsysteem.
Direct een vakwerkplaats,
bij voorkeur een BMW
motorfietsdealer, raadplegen.
10k41bkn2.book Seite 34 Donnerstag, 24. Juli 2003 9:30 09

22
35
Veiligheidscontrole
2

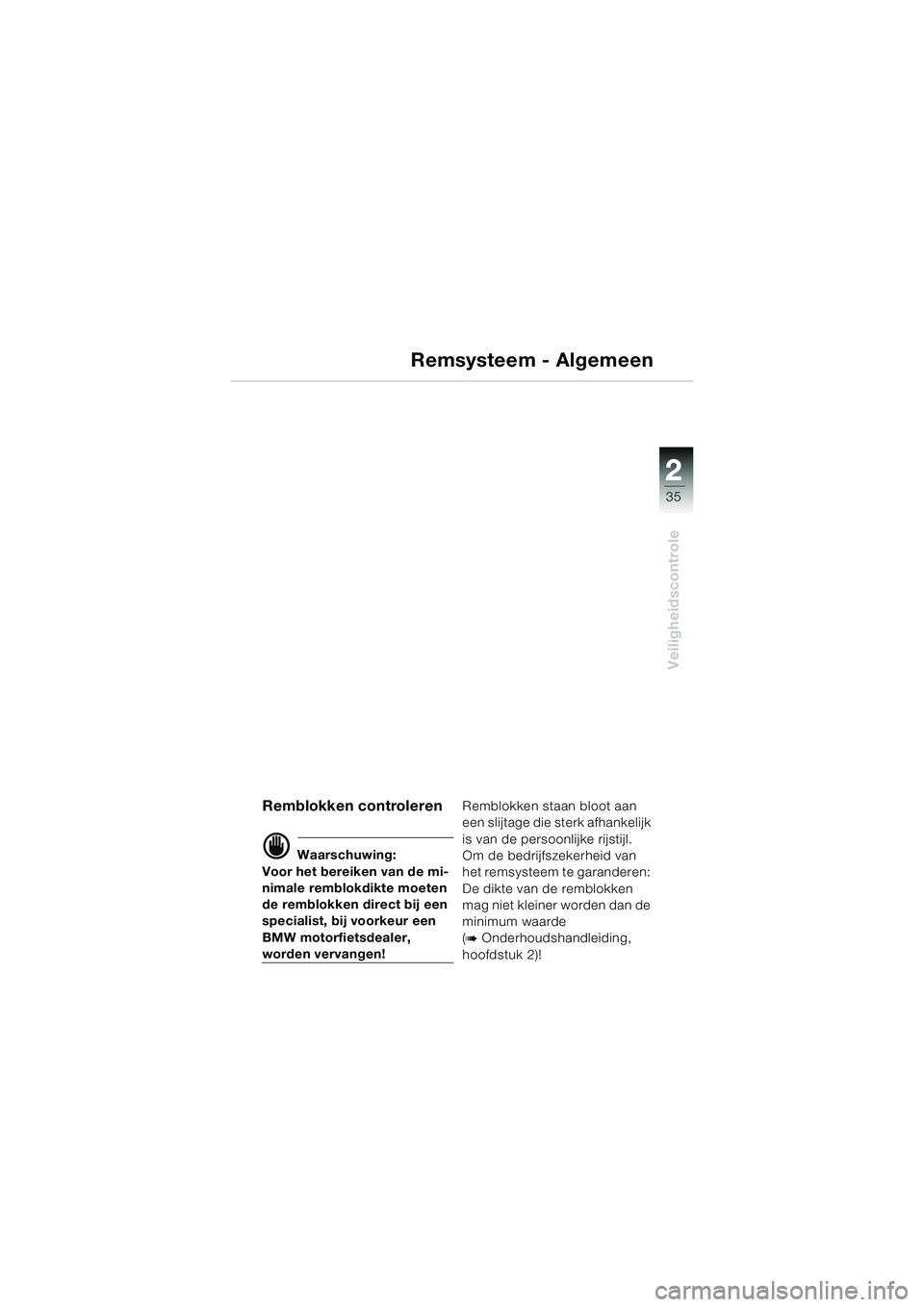

Remblokken controleren
d Waarschuwing:
Voor het bereiken van de mi-
nimale remblokdikte moeten
de remblokken direct bij een
specialist, bij voorkeur een
BMW motorfietsdealer,
worden vervangen! Remblokken staan bloot aan
een slijtage die sterk afhankelijk
is van de persoonlijke rijstijl.
Om de bedrijfszekerheid van
het remsysteem te garanderen:
De dikte van de remblokken
mag niet kleiner worden dan de
minimum waarde
(
b Onderhoudshandleiding,
hoofdstuk 2)!
Remsysteem - Algemeen
10k41bkn2.book Seite 35 Donnerstag, 24. Juli 2003 9:30 09

36
Veiligheidscontrole
2

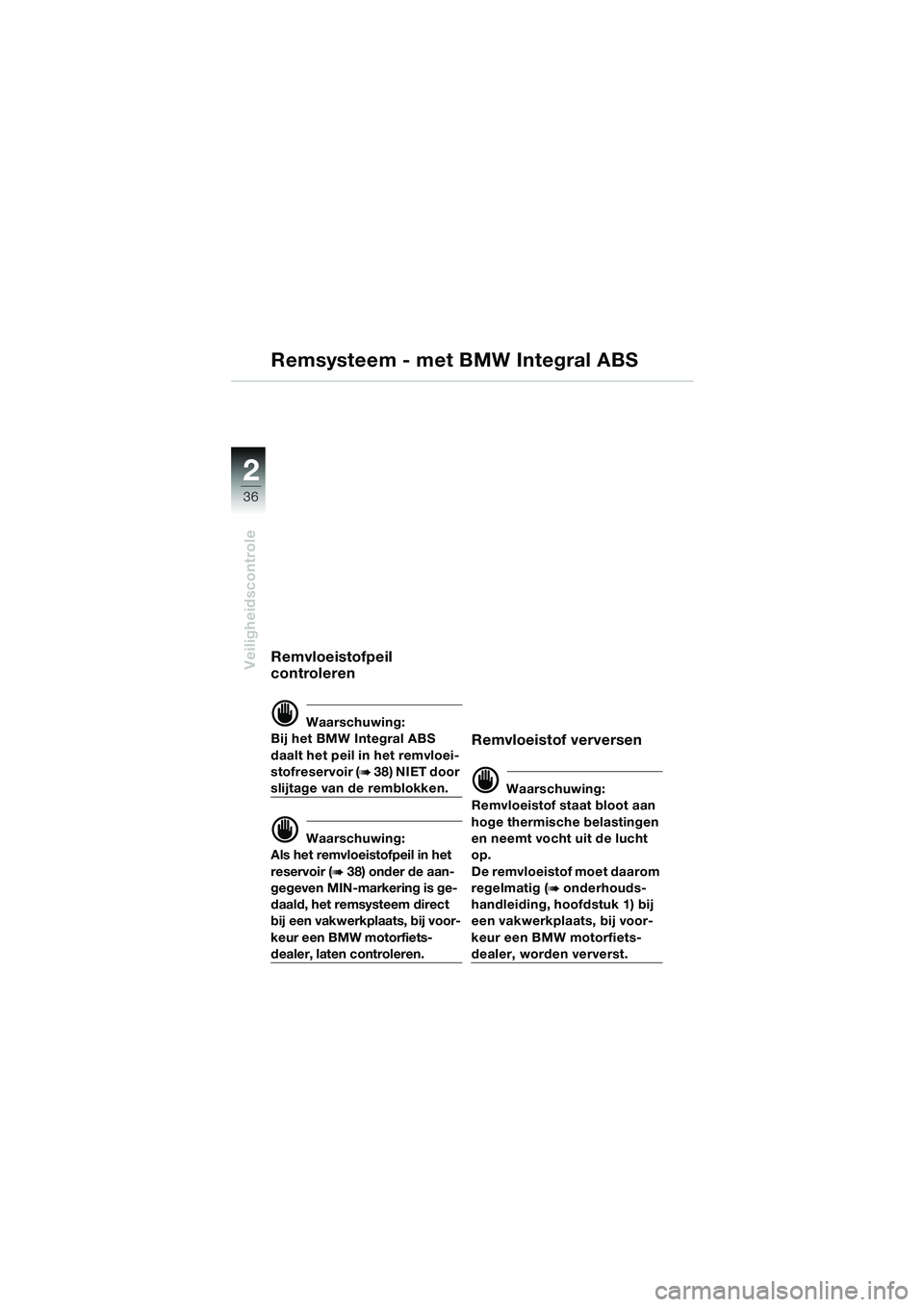

Remsysteem - met BMW Integral ABS
Remvloeistofpeil
controleren
d Waarschuwing:
Bij het BMW Integral ABS
daalt het peil in het remvloei-
stofreservoir (
b 38) NIET door
slijtage van de remblokken.
d Waarschuwing:
Als het remvloeistofpeil in het
reservoir (
b 38) onder de aan-
gegeven MIN-markering is ge-
daald, het remsysteem direct
bij een vakwerkplaats, bij voor-
keur een BMW motorfiets-
dealer, laten controleren.
Remvloeistof verversen
d Waarschuwing:
Remvloeistof staat bloot aan
hoge thermische belastingen
en neemt vocht uit de lucht
op.
De remvloeistof moet daarom
regelmatig (
b onderhouds-
handleiding,
hoofdstuk 1) bij
een vakwerkplaats, bij voor-
keur een BMW motorfiets-
dealer, worden ververst.
10k41bkn2.book Seite 36 Donnerstag, 24. Juli 2003 9:30 09

22
37
Veiligheidscontrole
2

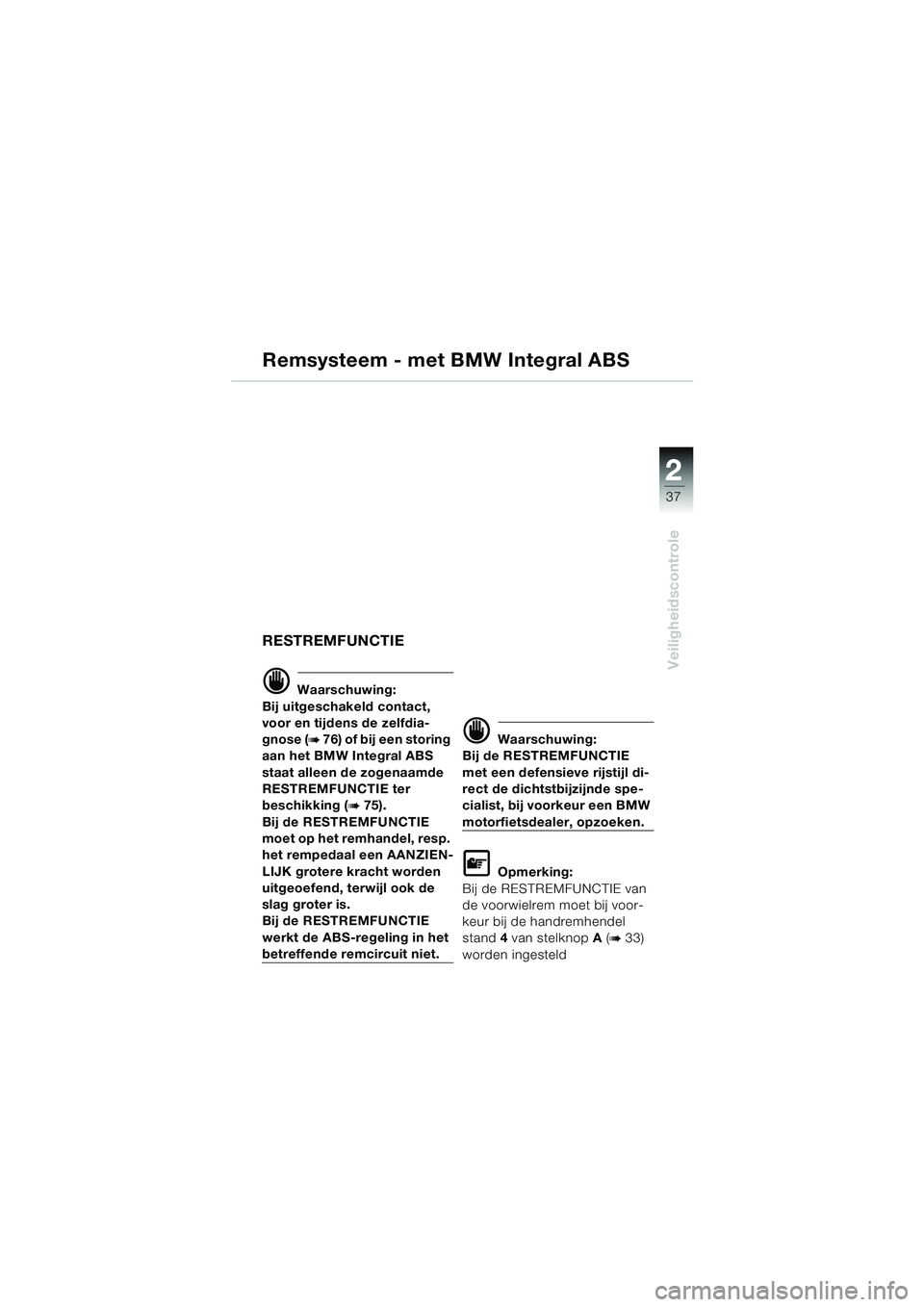

Remsysteem - met BMW Integral ABS
RESTREMFUNCTIE
d Waarschuwing:
Bij uitgeschakeld contact,
voor en tijdens de zelfdia-
gnose (
b 76) of bij een storing
aan het BMW Integral ABS
staat alleen de zogenaamde
RESTREMFUNCTIE ter
beschikking (
b 75).
Bij de RESTREMFUNCTIE
moet op het remhandel, resp.
het rempedaal een AANZIEN-
LIJK grotere kracht worden
uitgeoefend, terwijl ook de
slag groter is.
Bij de RESTREMFUNCTIE
werkt de ABS-regeling in het
betreffende remcircuit niet.
d Waarschuwing:
Bij de RESTREMFUNCTIE
met een defensieve rijstijl di-
rect de dichtstbijzijnde spe-
cialist, bij voorkeur een BMW
motorfietsdealer, opzoeken.
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorwielrem moet bij voor-
keur bij de handremhendel
stand 4 van stelknop A (
b 33)
worden ingesteld
10k41bkn2.book Seite 37 Donnerstag, 24. Juli 2003 9:30 09

38
Veiligheidscontrole
2

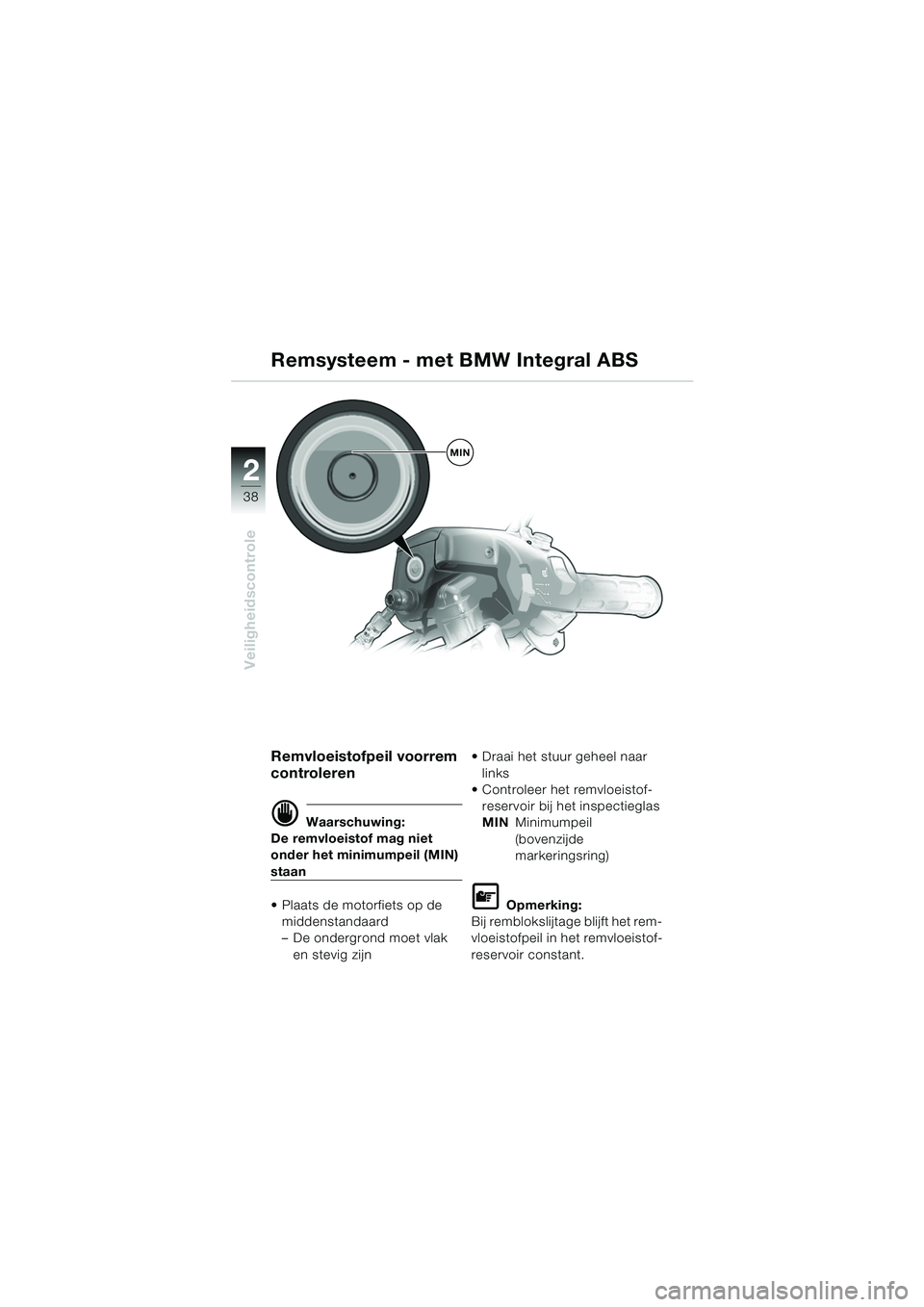

Remvloeistofpeil voorrem
controleren
d Waarschuwing:
De remvloeistof mag niet
onder het minimumpeil (MIN)
staan
 Plaats de motorfiets op de
middenstandaard
– De ondergrond moet vlak en stevig zijn  Draai het stuur geheel naar
links
 Controleer het remvloeistof-
reservoir bij het inspectieglas
MIN Minimumpeil
(bovenzijde
markeringsring)
L Opmerking:
Bij remblokslijtage blijft het rem-
vloeistofpeil in het remvloeistof-
reservoir constant.
Remsysteem - met BMW Integral ABS
MIN
10k41bkn2.book Seite 38 Donnerstag, 24. Juli 2003 9:30 09
