BMW MOTORRAD K 1200 GT 2002 Handleiding (in Dutch)

3
59

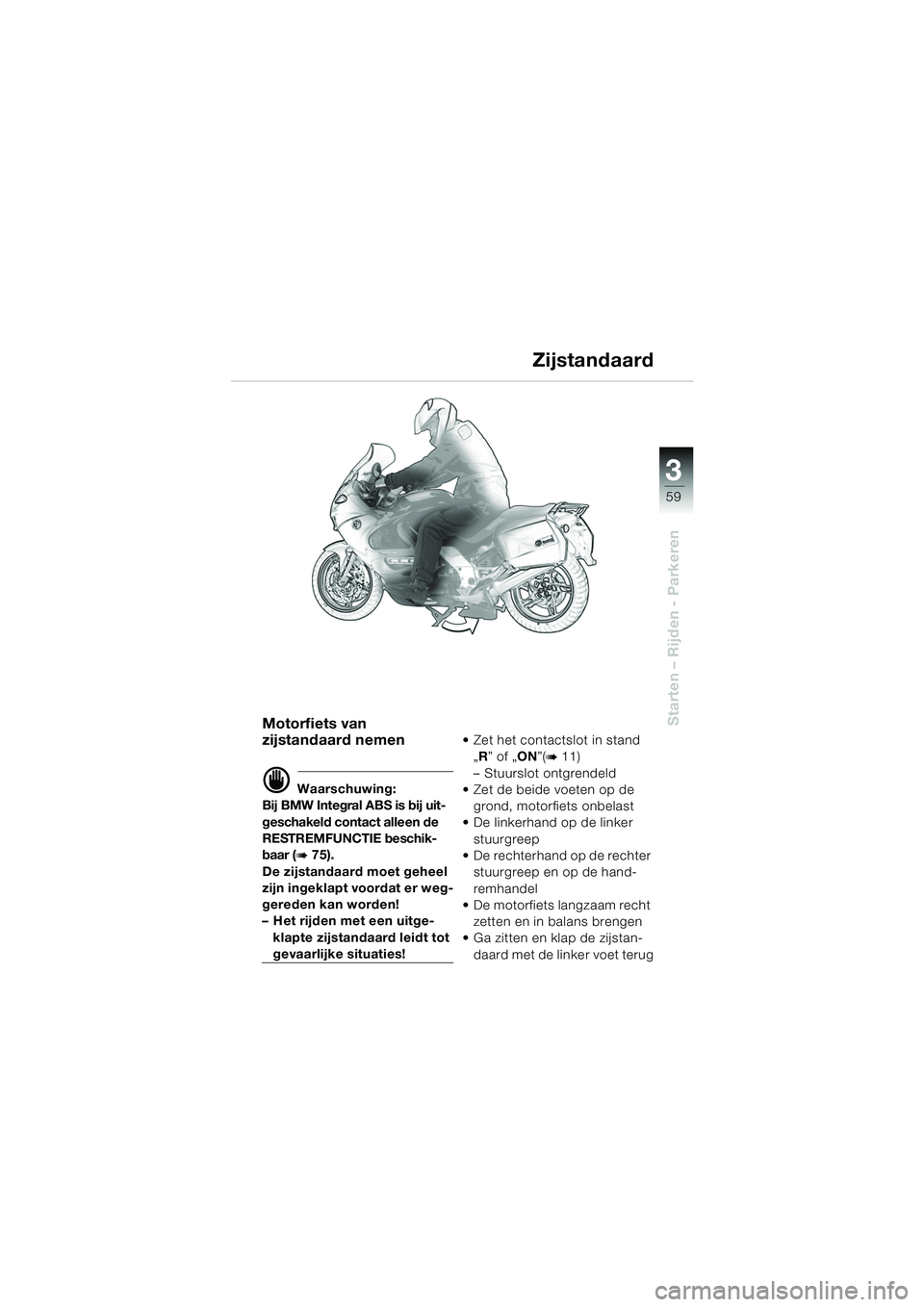

Starten – Rijden - ParkerenMotorfiets van
zijstandaard nemen
d Waarschuwing:
Bij BMW Integral ABS is bij uit-
geschakeld contact alleen de
RESTREMFUNCTIE beschik-
baar (
b 75).
De zijstandaard moet geheel
zijn ingeklapt voordat er weg-
gereden kan worden!
– Het rijden met een uitge- klapte zijstandaard leidt tot
gevaarlijke situaties!  Zet het contactslot in stand
„R ” of „ ON”(
b 11)
– Stuurslot ontgrendeld
 Zet de beide voeten op de
grond, motorfiets onbelast
 De linkerhand op de linker
stuurgreep
 De rechterhand op de rechter stuurgreep en op de hand-
remhandel
 De motorfiets langzaam recht
zetten en in balans brengen
 Ga zitten en klap de zijstan-
daard met de linker voet terug
Zijstandaard
10k41bkn2.book Seite 59 Donnerstag, 24. Juli 2003 9:30 09

60
Starten – Rijden - Parkeren
3

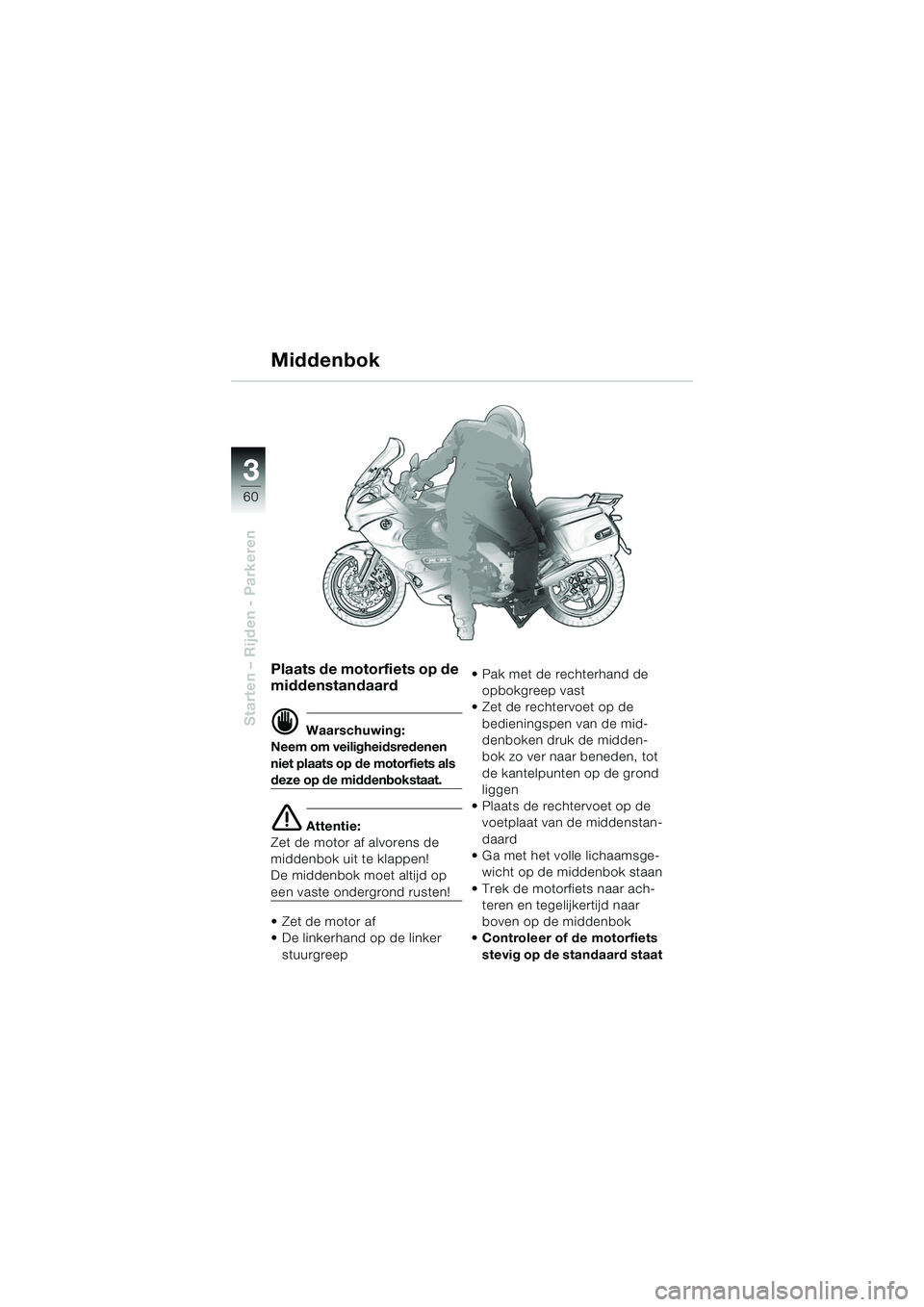

Plaats de motorfiets op de
middenstandaard
d Waarschuwing:
Neem om veiligheidsredenen
niet plaats op de motorfiets als
deze op de middenbokstaat.
e Attentie:
Zet de motor af alvorens de
middenbok uit te klappen!
De middenbok moet altijd op
een vaste ondergrond rusten!
Zet de motor af
 De linkerhand op de linker
stuurgreep  Pak met de rechterhand de
opbokgreep vast
 Zet de rechtervoet op de
bedieningspen van de mid-
denboken druk de midden-
bok zo ver naar beneden, tot
de kantelpunten op de grond
liggen
 Plaats de rechtervoet op de voetplaat van de middenstan-
daard
 Ga met het volle lichaamsge- wicht op de middenbok staan
 Trek de motorfiets naar ach- teren en tegelijkertijd naar
boven op de middenbok
 Controleer of de motorfiets
stevig op de standaard staat
Middenbok
10k41bkn2.book Seite 60 Donnerstag, 24. Juli 2003 9:30 09

3
61
Starten – Rijden - Parkeren

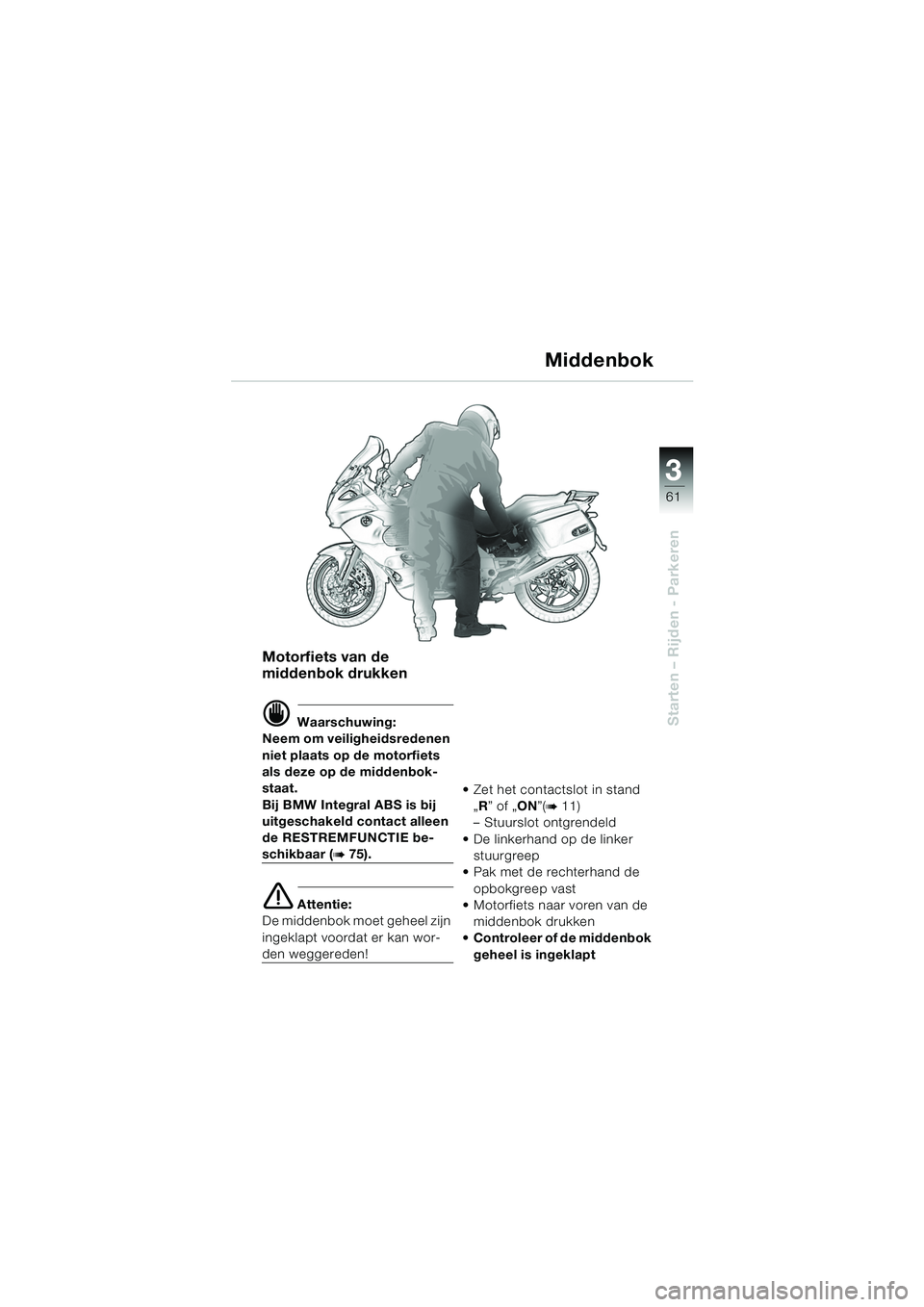

Motorfiets van de
middenbok drukken
d Waarschuwing:
Neem om veiligheidsredenen
niet plaats op de motorfiets
als deze op de middenbok-
staat.
Bij BMW Integral ABS is bij
uitgeschakeld contact alleen
de RESTREMFUNCTIE be-
schikbaar (b 75).
e Attentie:
De middenbok moet geheel zijn
ingeklapt voordat er kan wor-
den weggereden!  Zet het contactslot in stand
„R ” of „ ON”(
b 11)
– Stuurslot ontgrendeld
 De linkerhand op de linker stuurgreep
 Pak met de rechterhand de
opbokgreep vast
 Motorfiets naar voren van de
middenbok drukken
 Controleer of de middenbok
geheel is ingeklapt
Middenbok
10k41bkn2.book Seite 61 Donnerstag, 24. Juli 2003 9:30 09

62
Starten – Rijden - Parkeren
3
e Attentie:
Het overschrijden van de inrij-
toerentallen verhoogt de motor-
slijtage!
L Opmerking:
Rijd tijdens de inrijperiode met
veelvuldig wisselende belasting
en toerentallen.
Kies indien mogelijk bochtige
en licht geaccidenteerde
wegen, bij voorkeur geen auto-
snelwegen.
Inrijtoerentallen0 tot 1.000 km
 Toerental max. 4.000 min-1 en
niet met volgas accelereren
 Laat na 1.000 km beslist de eerste Inspectie uitvoeren.
Door tijdig een afspraak te
maken met uw BMW motor-
fietsdealer bespaart u even-
tuele wachttijden!
1.000 tot 2.000 km
 Vanaf 1.000 km kan het toerental geleidelijk worden
opgevoerd
 Vermijd tot 2.000 km langdurig
rijden met vol gas
Inrijden
10k41bkn2.book Seite 62 Donnerstag, 24. Juli 2003 9:30 09

3
63
Starten – Rijden - Parkeren

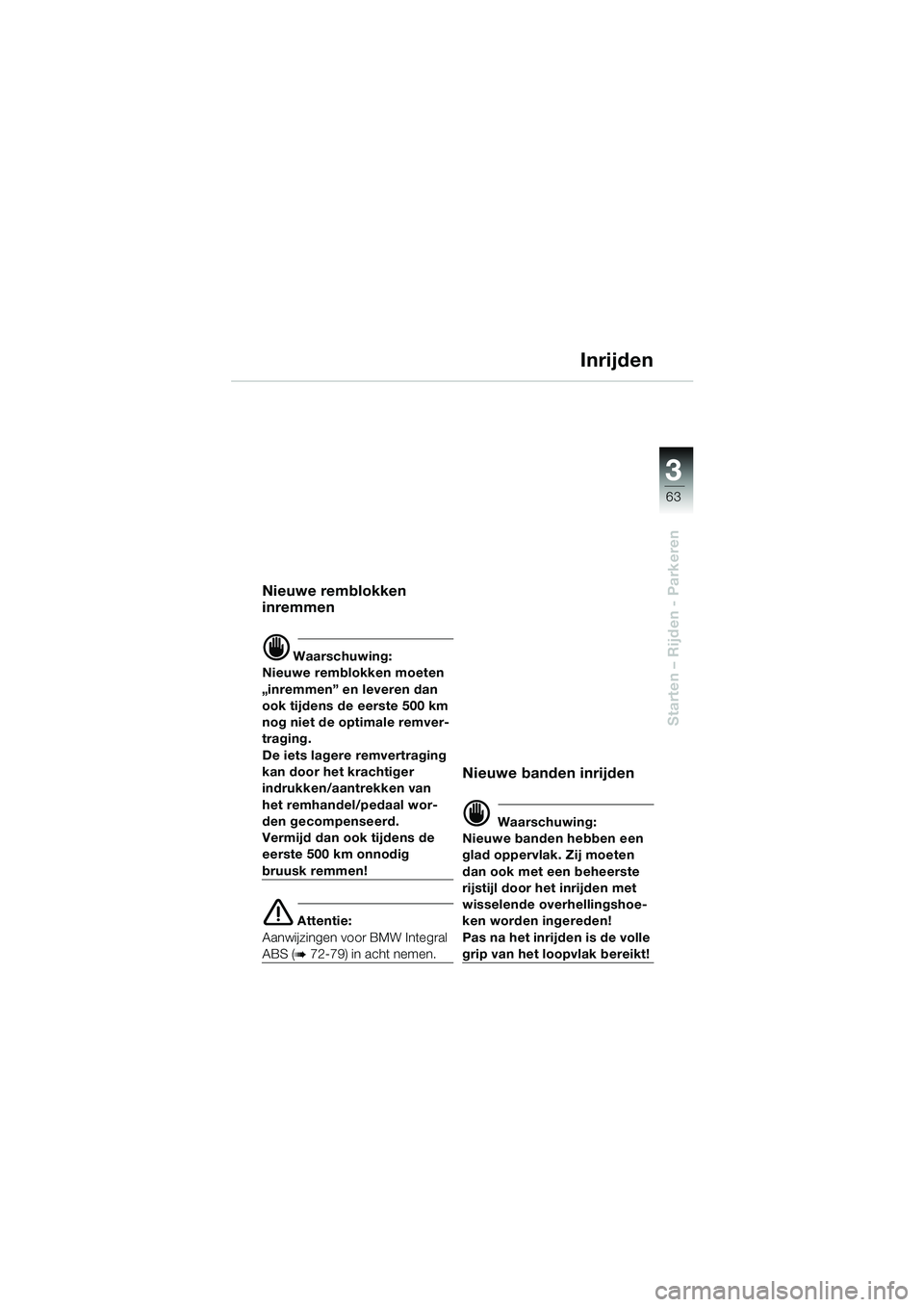

Inrijden
Nieuwe remblokken
inremmen
d Waarschuwing:
Nieuwe remblokken moeten
„inremmen” en leveren dan
ook tijdens de eerste 500 km
nog niet de optimale remver-
traging.
De iets lagere remvertraging
kan door het krachtiger
indrukken/aantrekken van
het remhandel/pedaal wor-
den gecompenseerd.
Vermijd dan ook tijdens de
eerste 500 km onnodig
bruusk remmen!
e Attentie:
Aanwijzingen voor BMW Integral
ABS (b 72-79) in acht nemen.
Nieuwe banden inrijden
d Waarschuwing:
Nieuwe banden hebben een
glad oppervlak. Zij moeten
dan ook met een beheerste
rijstijl door het inrijden met
wisselende overhellingshoe-
ken worden ingereden!
Pas na het inrijden is de volle
grip van het loopvlak bereikt!
10k41bkn2.book Seite 63 Donnerstag, 24. Juli 2003 9:30 09

64
Starten – Rijden - Parkeren
3

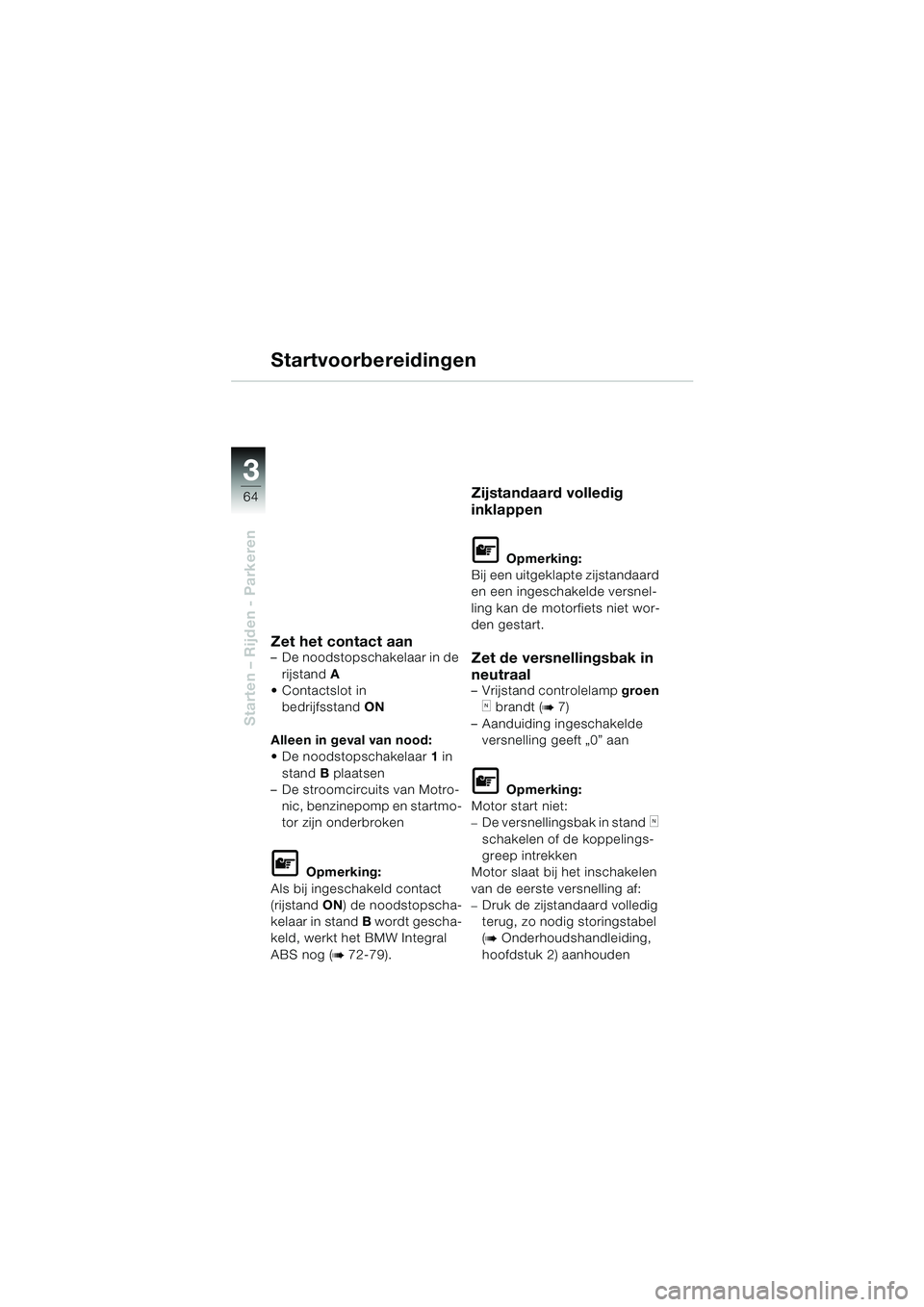

Startvoorbereidingen
Zet het contact aan– De noodstopschakelaar in de rijstand A
 Contactslot in bedrijfsstand ON
Alleen in geval van nood:
 De noodstopschakelaar 1 in
stand B plaatsen
– De stroomcircuits van Motro-
nic, benzinepomp en startmo-
tor zijn onderbroken
L Opmerking:
Als bij ingeschakeld contact
(rijstand ON) de noodstopscha-
kelaar in stand B wordt gescha-
keld, werkt het BMW Integral
ABS nog (
b 72-79).
Zijstandaard volledig
inklappen
L Opmerking:
Bij een uitgeklapte zijstandaard
en een ingeschakelde versnel-
ling kan de motorfiets niet wor-
den gestart.
Zet de versnellingsbak in
neutraal
– Vrijstand controlelamp groen
k brandt (b 7)
– Aanduiding ingeschakelde versnelling geeft „0” aan
L Opmerking:
Motor start niet:
–De versnellingsbak in standk
schakelen of de koppelings-
greep intrekken
Motor slaat bij het inschakelen
van de eerste versnelling af:
–Druk de zijstandaard volledig
terug, zo nodig storingstabel
(
b Onderhoudshandleiding,
hoofdstuk 2) aanhouden
10k41bkn2.book Seite 64 Donnerstag, 24. Juli 2003 9:30 09

3
65
Starten – Rijden - Parkeren

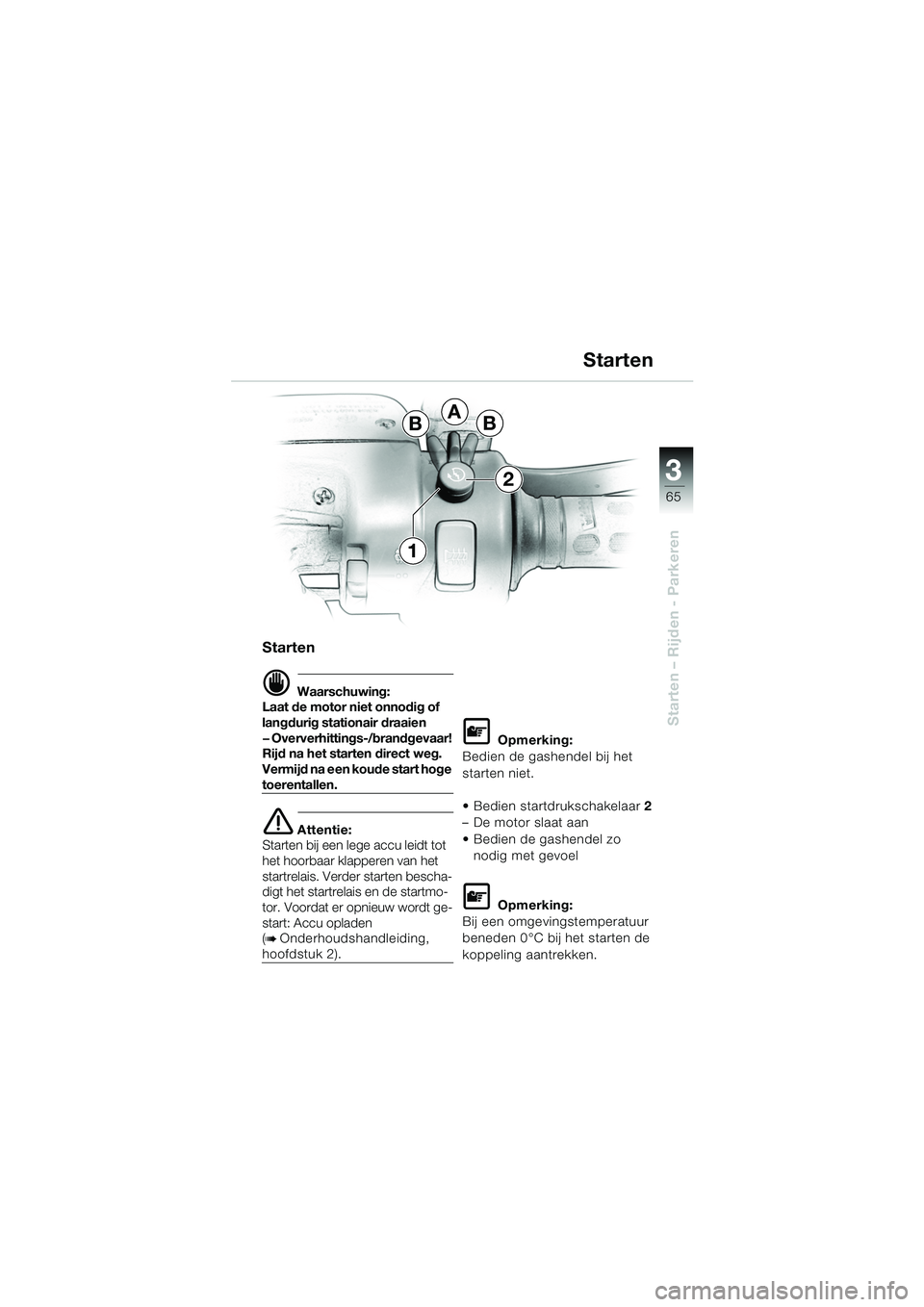

Starten
d Waarschuwing:
Laat de motor niet onnodig of
langdurig stationair draaien
— Oververhittings-/brandgevaar!
Rijd na het starten direct weg.
Vermijd na een koude start hoge
toerentallen.
e Attentie:
Starten bij een lege accu leidt tot
het hoorbaar klapperen van het
startrelais. Verder starten bescha-
digt het startrelais en de startmo-
tor. Voordat er opnieuw wordt ge-
start: Accu opladen
(
bOnderhoudshandleiding, hoofdstuk 2).
L Opmerking:
Bedien de gashendel bij het
starten niet.
 Bedien startdrukschakelaar 2
– De motor slaat aan
 Bedien de gashendel zo
nodig met gevoel
L Opmerking:
Bij een omgevingstemperatuur
beneden 0 °C bij het starten de
koppeling aantrekken.
Starten
BBA
2
1
10k41bkn2.book Seite 65 Donnerstag, 24. Juli 2003 9:30 09

66
Starten – Rijden - Parkeren
3

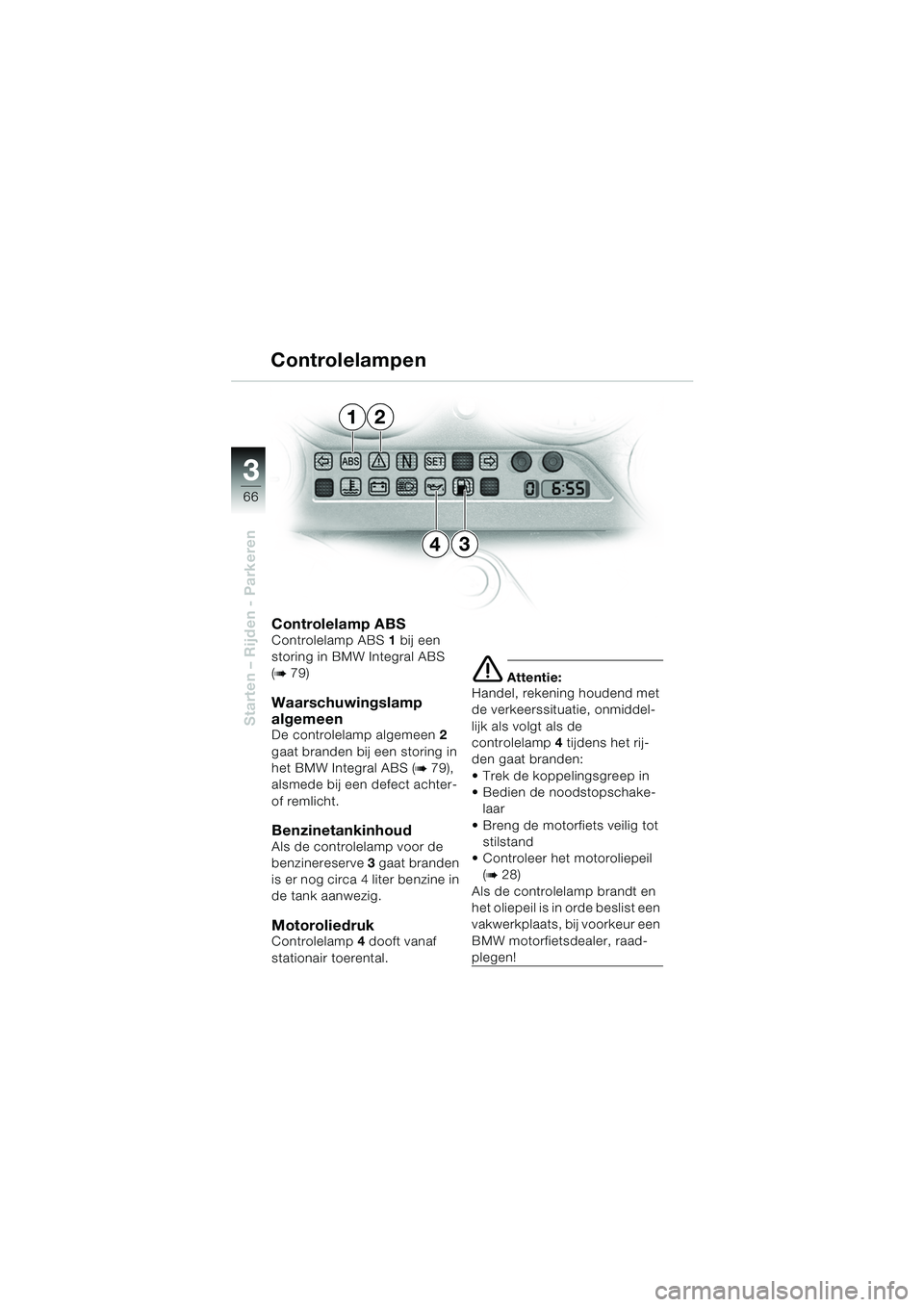

Controlelamp ABSControlelamp ABS1 bij een
storing in BMW Integral ABS
(
b 79)
Waarschuwingslamp
algemeen
De controlelamp algemeen 2
gaat branden bij een storing in
het BMW Integral ABS (
b 79),
alsmede bij een defect achter-
of remlicht.
BenzinetankinhoudAls de controlelamp voor de
benzinereserve 3 gaat branden
is er nog circa 4 liter benzine in
de tank aanwezig.
MotoroliedrukControlelamp 4 dooft vanaf
stationair toerental.
e Attentie:
Handel, rekening houdend met
de verkeerssituatie, onmiddel-
lijk als volgt als de
controlelamp 4 tijdens het rij-
den gaat branden:
 Trek de koppelingsgreep in
 Bedien de noodstopschake-
laar
 Breng de motorfiets veilig tot stilstand
 Controleer het motoroliepeil (
b 28)
Als de controlelamp brandt en
het oliepeil is in orde beslist een
vakwerkplaats, bij voorkeur een
BMW motorfietsdealer, raad-
plegen!
Controlelampen
12
43
10k41bkn2.book Seite 66 Donnerstag, 24. Juli 2003 9:30 09

3
67
Starten – Rijden - Parkeren

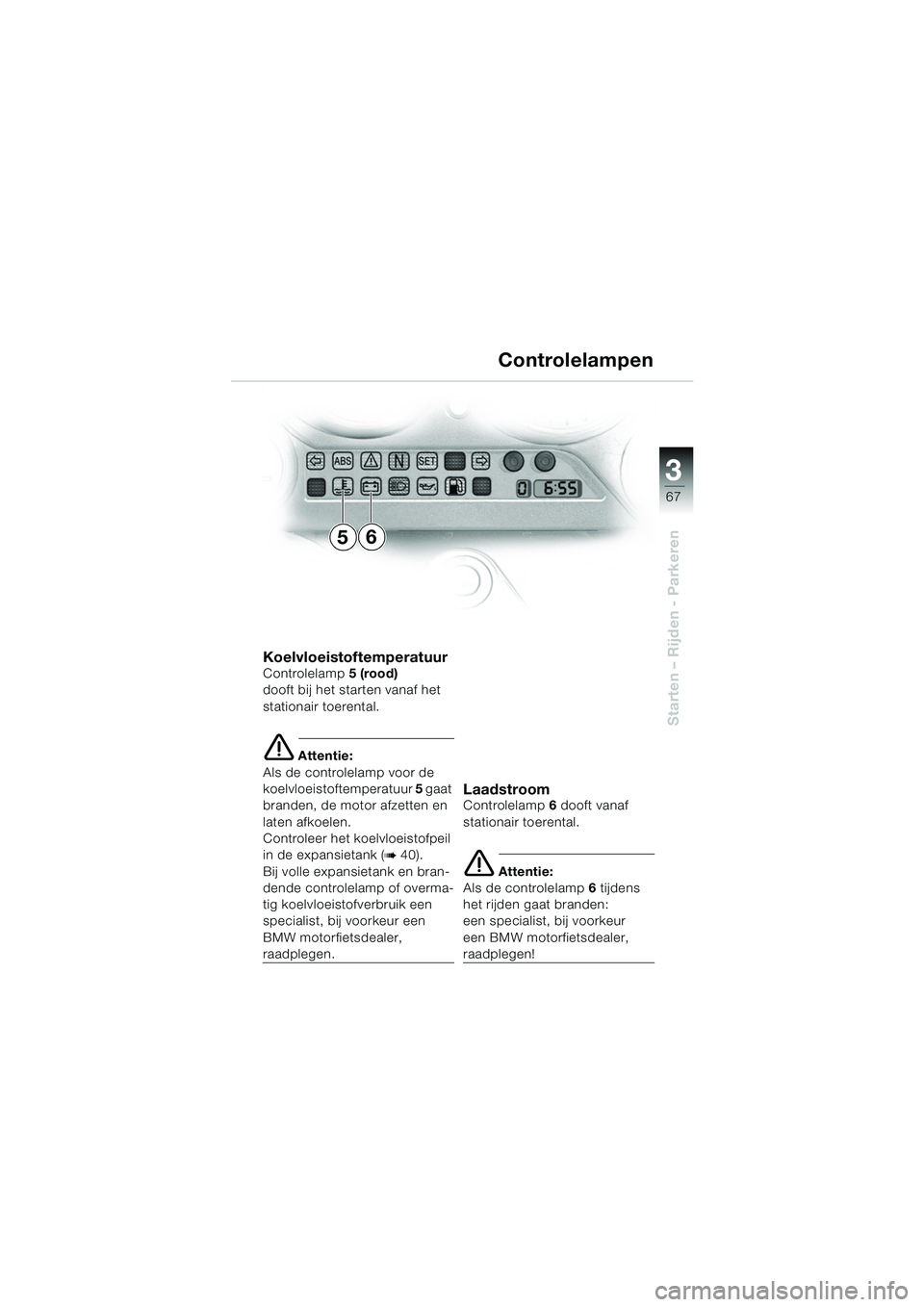

Koelvloeistoftemperatuur
Controlelamp5 (rood)
dooft bij het starten vanaf het
stationair toerental.
e Attentie:
Als de controlelamp voor de
koelvloeistoftemperatuur 5 gaat
branden, de motor afzetten en
laten afkoelen.
Controleer het koelvloeistofpeil
in de expansietank (
b 40).
Bij volle expansietank en bran-
dende controlelamp of overma-
tig koelvloeistofverbruik een
specialist, bij voorkeur een
BMW motorfietsdealer,
raadplegen.
LaadstroomControlelamp 6 dooft vanaf
stationair toerental.
e Attentie:
Als de controlelamp 6 tijdens
het rijden gaat branden:
een specialist, bij voorkeur
een BMW motorfietsdealer,
raadplegen!
Controlelampen
65
10k41bkn2.book Seite 67 Donnerstag, 24. Juli 2003 9:30 09

68
Starten – Rijden - Parkeren
3

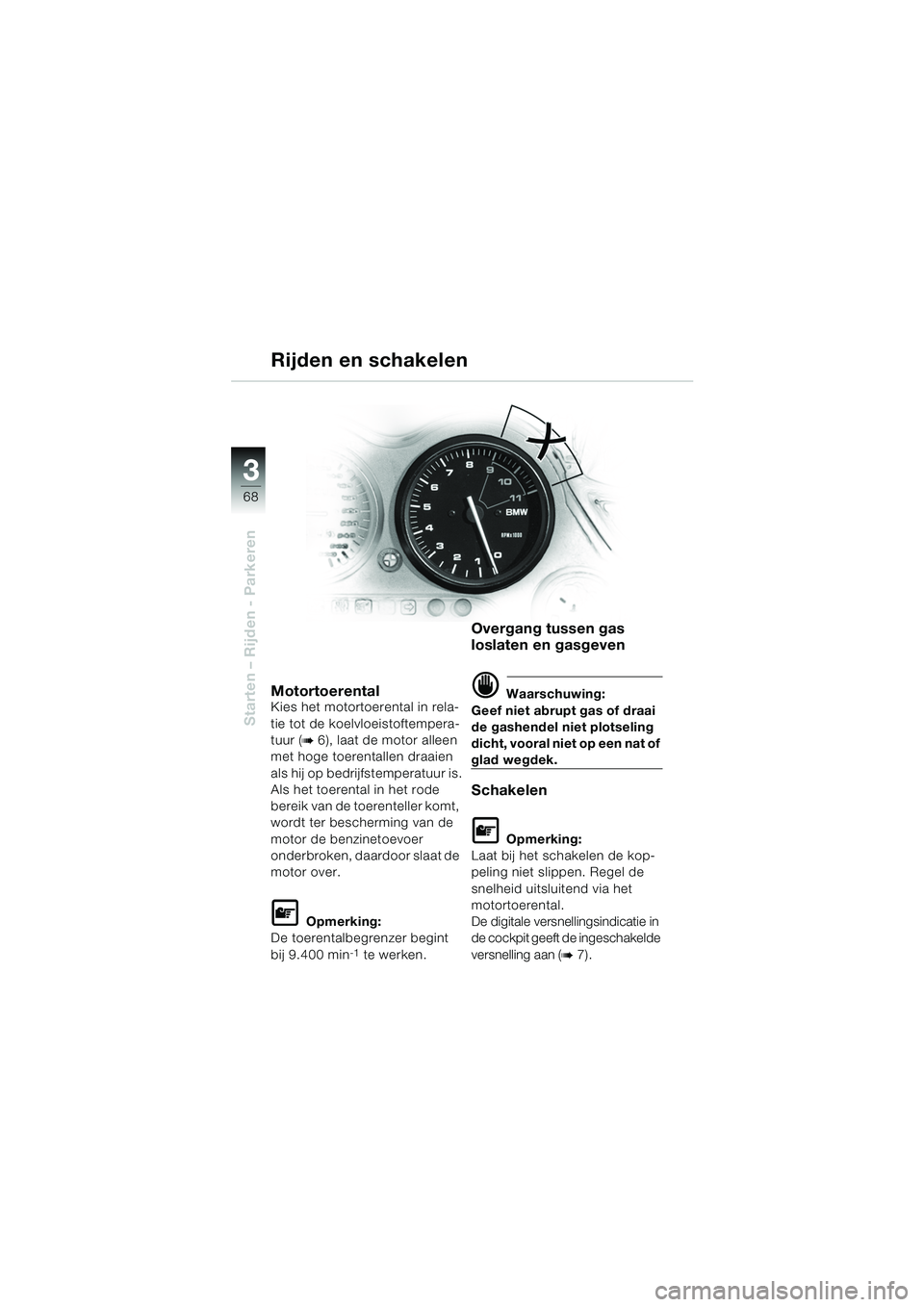

MotortoerentalKies het motortoerental in rela-
tie tot de koelvloeistoftempera-
tuur (
b 6), laat de motor alleen
met hoge toerentallen draaien
als hij op bedrijfstemperatuur is.
Als het toerental in het rode
bereik van de toerenteller komt,
wordt ter bescherming van de
motor de benzinetoevoer
onderbroken, daardoor slaat de
motor over.
L Opmerking:
De toerentalbegrenzer begint
bij 9.400 min
-1 te werken.
Overgang tussen gas
loslaten en gasgeven
d Waarschuwing:
Geef niet abrupt gas of draai
de gashendel niet plotseling
dicht, vooral niet op een nat of
glad wegdek.
Schakelen
L Opmerking:
Laat bij het schakelen de kop-
peling niet slippen. Regel de
snelheid uitsluitend via het
motortoerental.
De digitale versnellingsindicatie in
de cockpit geeft de ingeschakelde
versnelling aan (
b 7).
Rijden en schakelen
10k41bkn2.book Seite 68 Donnerstag, 24. Juli 2003 9:30 09
