BMW MOTORRAD K 1200 GT 2004 Betriebsanleitung (in German)

3
69

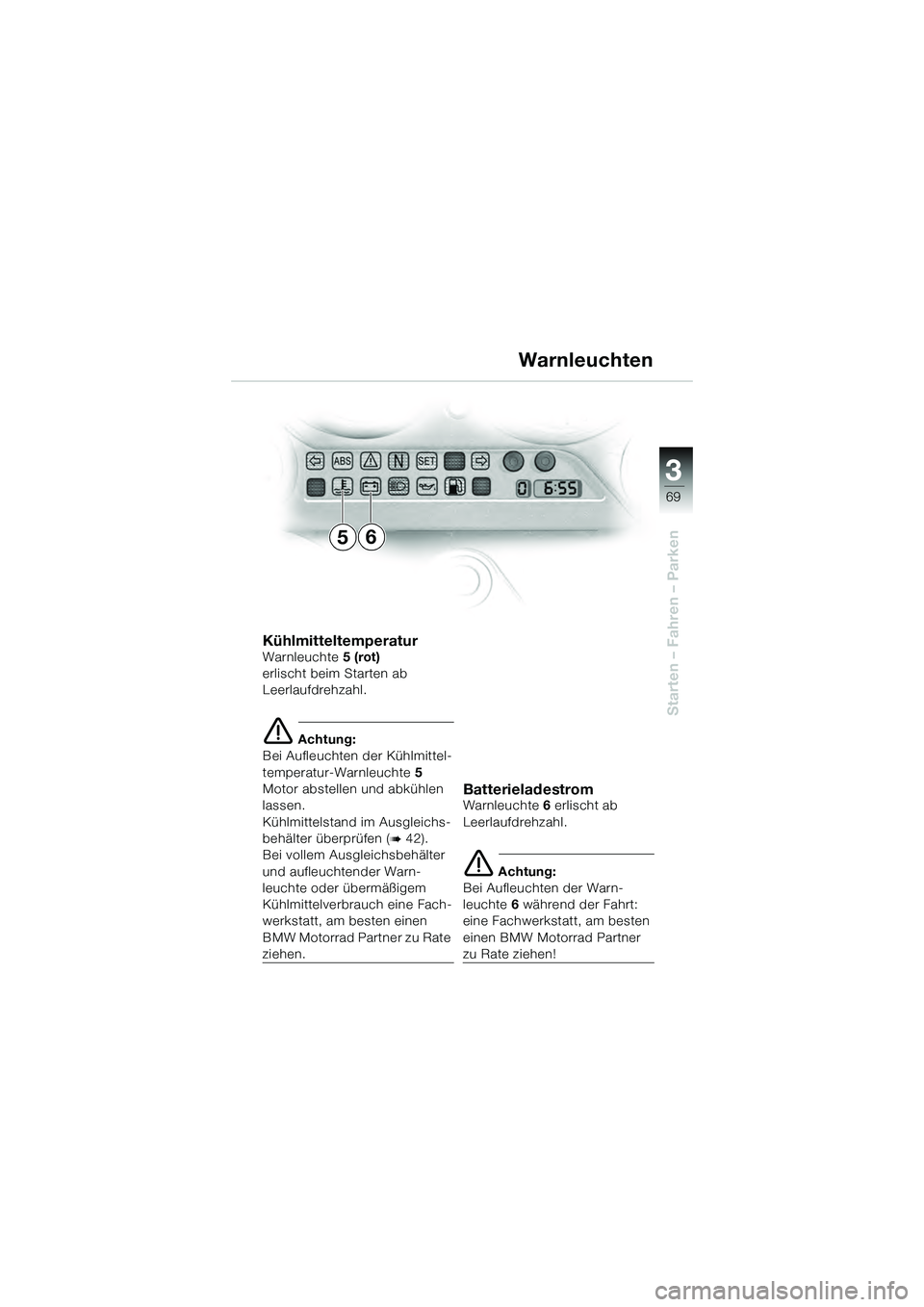

Starten – Fahren – Parken
KühlmitteltemperaturWarnleuchte5 (rot)
erlischt beim Starten ab
Leerlaufdrehzahl.
 Achtung:
Bei Aufleuchten der Kühlmittel-
temperatur-Warnleuchte 5
Motor abstellen und abkühlen
lassen.
Kühlmittelstand im Ausgleichs-
behälter überprüfen (

42).
Bei vollem Ausgleichsbehälter
und aufleuchtender Warn-
leuchte oder übermäßigem
Kühlmittelverbrauch eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu Rate
ziehen.
BatterieladestromWarnleuchte 6 erlischt ab
Leerlaufdrehzahl.
 Achtung:
Bei Aufleuchten der Warn-
leuchte 6 während der Fahrt:
eine Fachwerkstatt, am besten
einen BMW Motorrad Partner
zu Rate ziehen!
Warnleuchten
65
10k41bkd3.book Seite 69 Mittwoch, 26. Mai 2004 9:37 21

70
Starten – Fahren – Parken
3

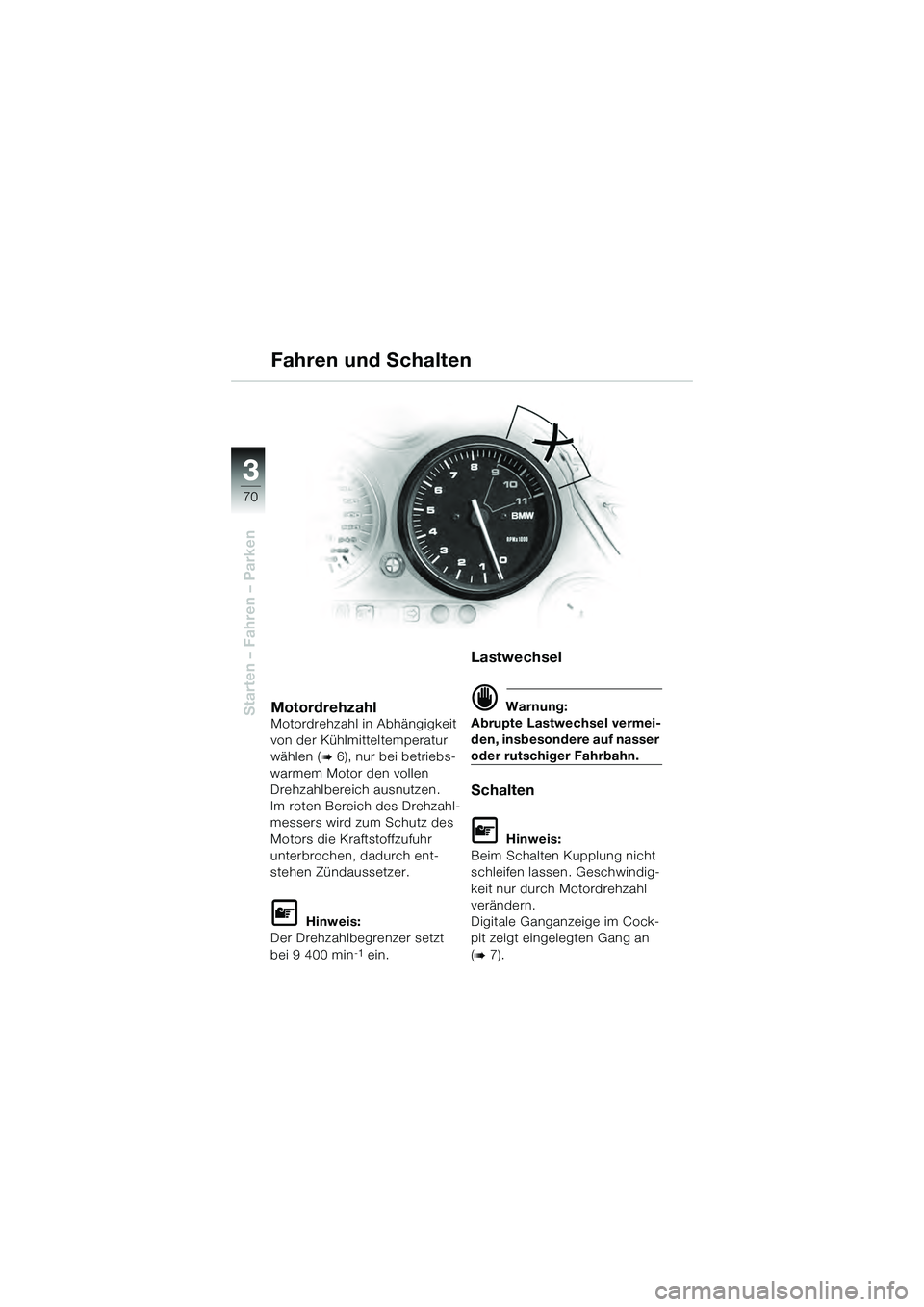

MotordrehzahlMotordrehzahl in Abhängigkeit
von der Kühlmitteltemperatur
wählen (

6), nur bei betriebs-
warmem Motor den vollen
Drehzahlbereich ausnutzen.
Im roten Bereich des Drehzahl-
messers wird zum Schutz des
Motors die Kraftstoffzufuhr
unterbrochen, dadurch ent-
stehen Zündaussetzer.

Hinweis:
Der Drehzahlbegrenzer setzt
bei 9 400 min
-1 ein.
Lastwechsel
 Warnung:
Abrupte Lastwechsel vermei-
den, insbesondere auf nasser
oder rutschiger Fahrbahn.
Schalten

Hinweis:
Beim Schalten Kupplung nicht
schleifen lassen. Geschwindig-
keit nur durch Motordrehzahl
verändern.
Digitale Ganganzeige im Cock-
pit zeigt eingelegten Gang an
(

7).
Fahren und Schalten
10k41bkd3.book Seite 70 Mittwoch, 26. Mai 2004 9:37 21

3
71
Starten – Fahren – Parken
Fahren und Schalten

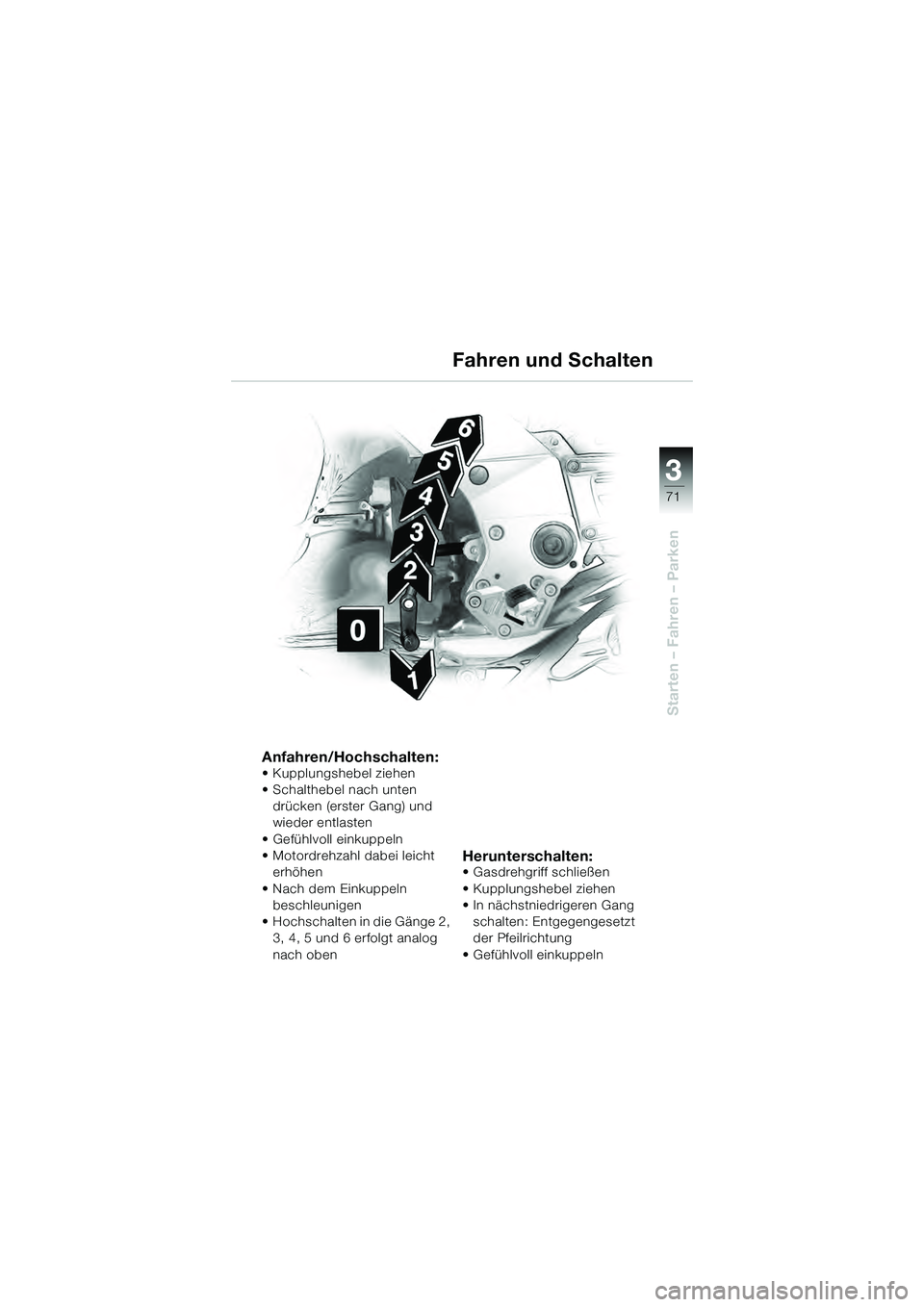

Anfahren/Hochschalten:• Kupplungshebel ziehen
• Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
• Gefühlvoll einkuppeln
• Motordrehzahl dabei leicht erhöhen
• Nach dem Einkuppeln beschleunigen
• Hochschalten in die Gänge 2, 3, 4, 5 und 6 erfolgt analog
nach oben
Herunterschalten:• Gasdrehgriff schließen
• Kupplungshebel ziehen
• In nächstniedrigeren Gang
schalten: Entgegengesetzt
der Pfeilrichtung
• Gefühlvoll einkuppeln
10k41bkd3.book Seite 71 Mittwoch, 26. Mai 2004 9:37 21

72
Starten – Fahren – Parken
3

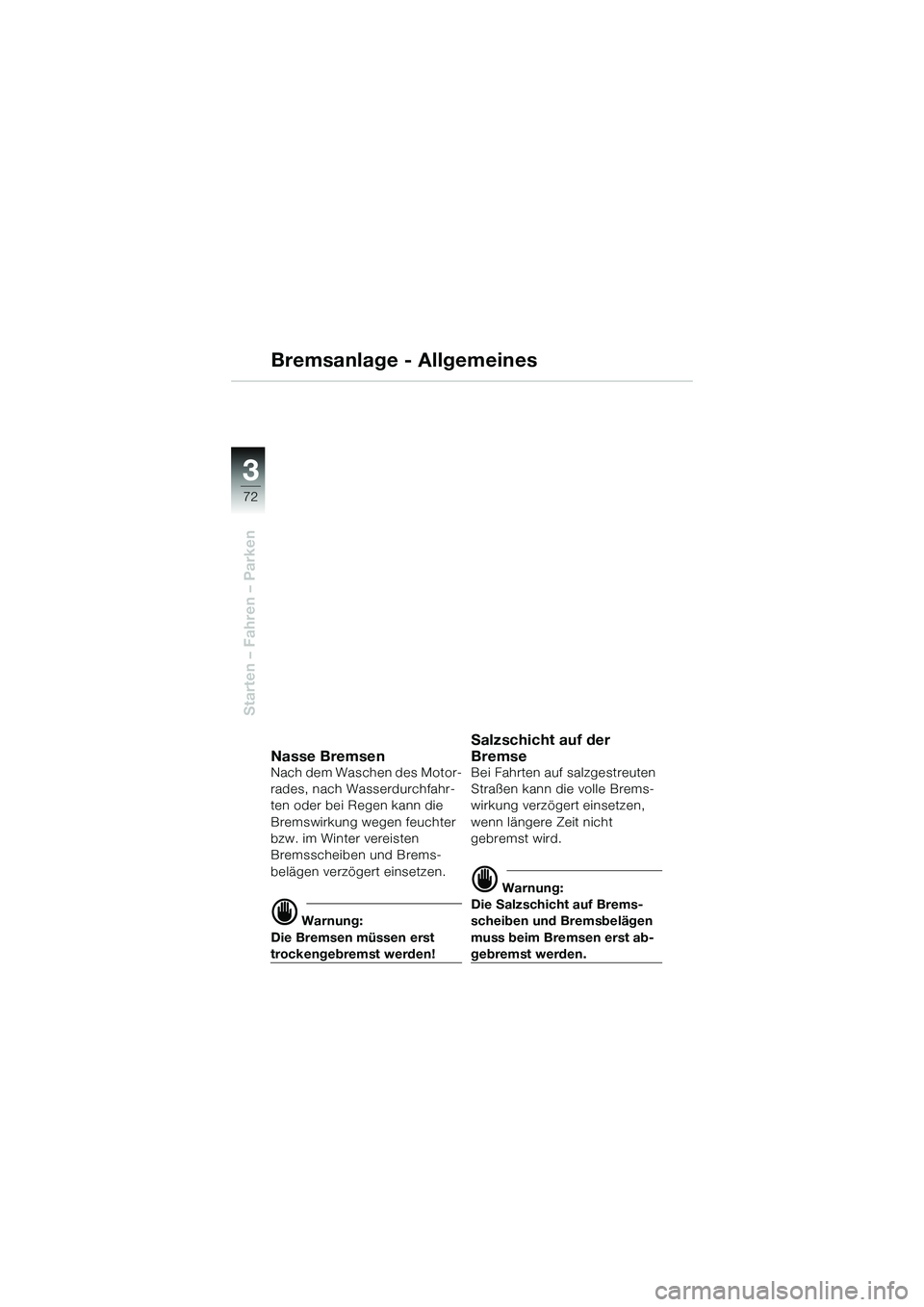

Bremsanlage - Allgemeines
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurchfahr-
ten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereisten
Bremsscheiben und Brems-
belägen verzögert einsetzen.
 Warnung:
Die Bremsen müssen erst
trockengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
 Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10k41bkd3.book Seite 72 Mittwoch, 26. Mai 2004 9:37 21

3
73
Starten – Fahren – Parken
Bremsanlage - Allgemeines

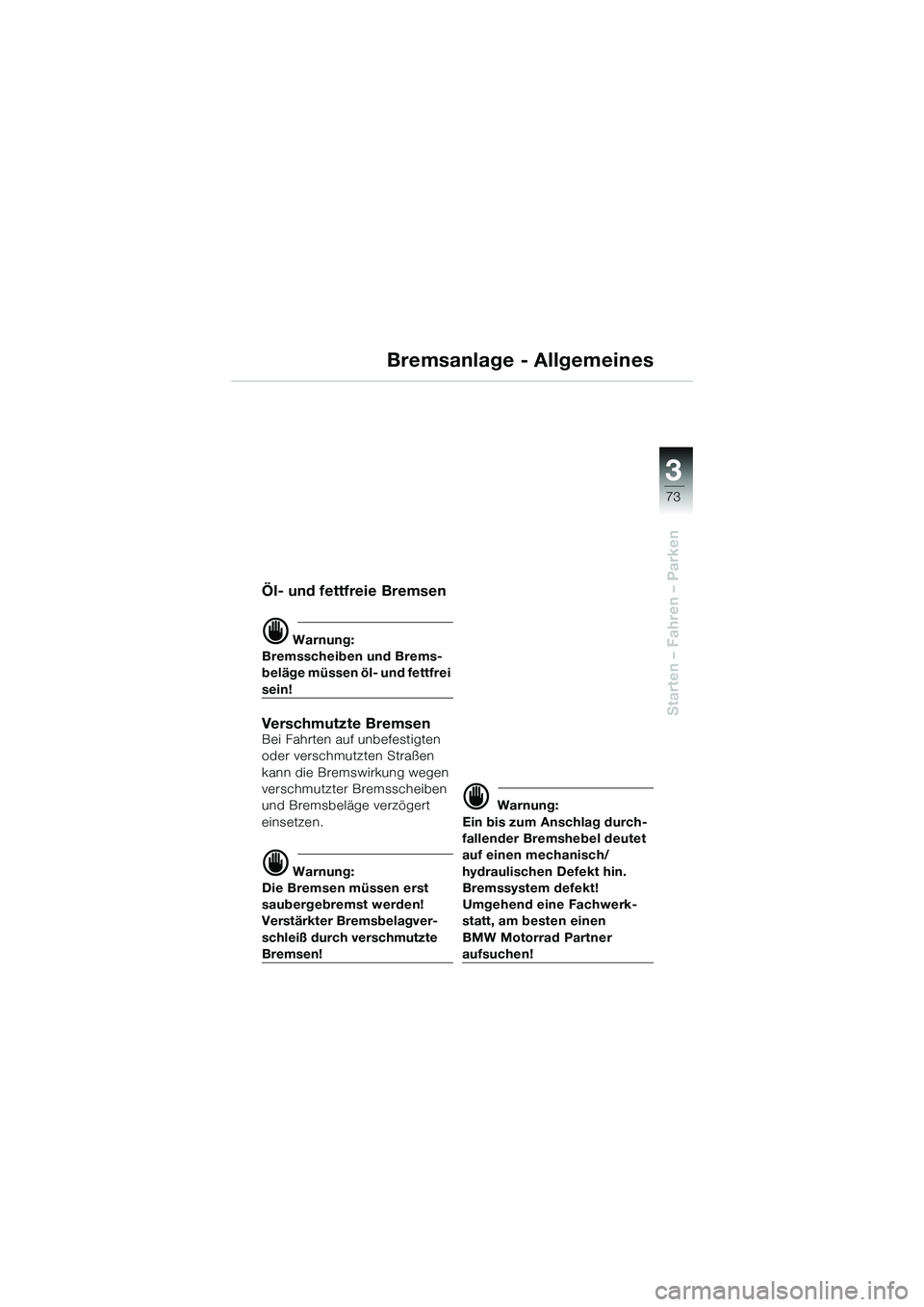

Öl- und fettfreie Bremsen
 Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
Verschmutzte BremsenBei Fahrten auf unbefestigten
oder verschmutzten Straßen
kann die Bremswirkung wegen
verschmutzter Bremsscheiben
und Bremsbeläge verzögert
einsetzen.
 Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
 Warnung:
Ein bis zum Anschlag durch-
fallender Bremshebel deutet
auf einen mechanisch/
hydraulischen Defekt hin.
Bremssystem defekt!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
10k41bkd3.book Seite 73 Mittwoch, 26. Mai 2004 9:37 21

74
Starten – Fahren – Parken
3

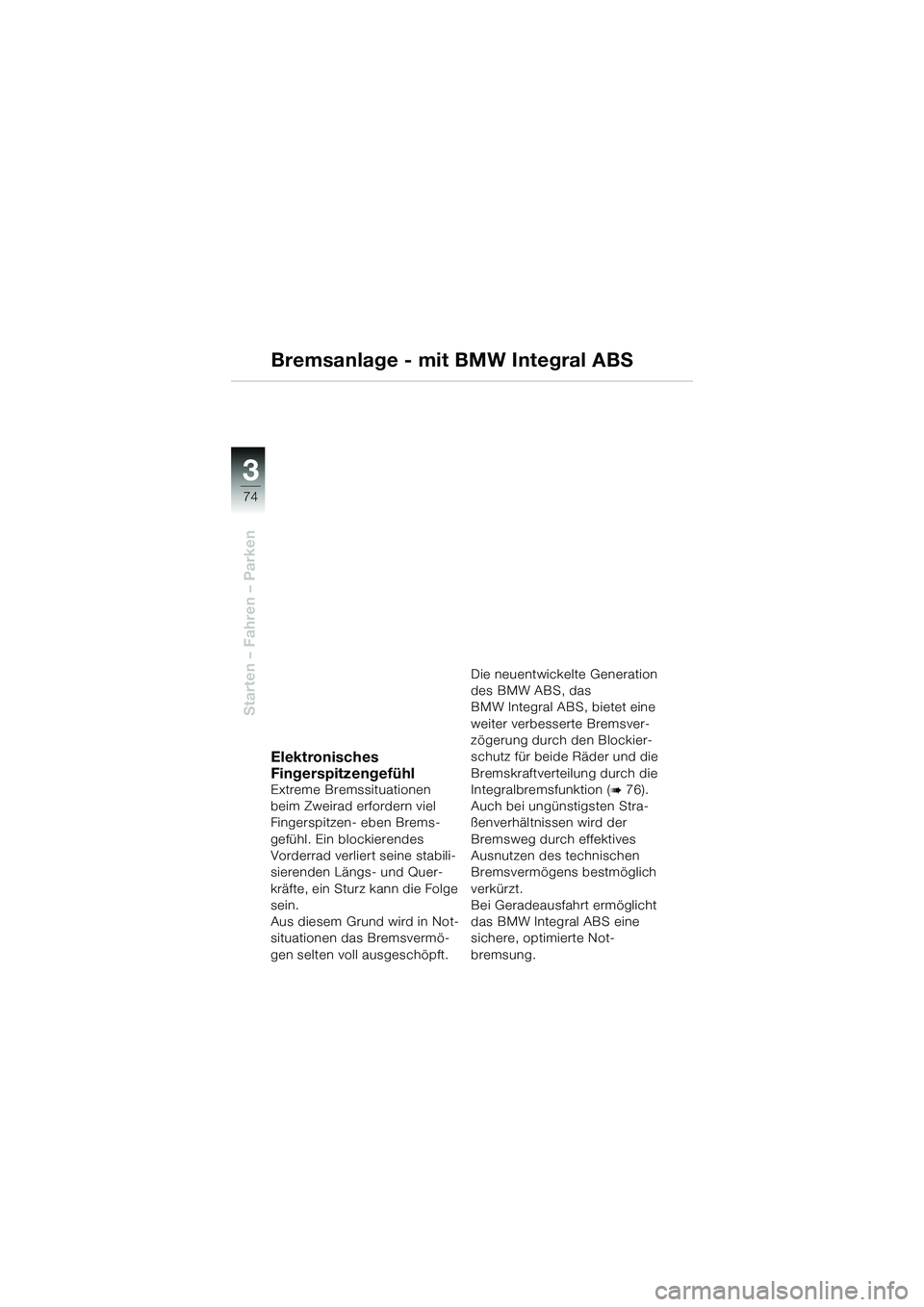

Bremsanlage - mit BMW Integral ABS
Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Ein blockierendes
Vorderrad verliert seine stabili-
sierenden Längs- und Quer-
kräfte, ein Sturz kann die Folge
sein.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.Die neuentwickelte Generation
des BMW ABS, das
BMW Integral ABS, bietet eine
weiter verbesserte Bremsver-
zögerung durch den Blockier-
schutz für beide Räder und die
Bremskraftverteilung durch die
Integralbremsfunktion (
76).
Auch bei ungünstigsten Stra-
ßenverhältnissen wird der
Bremsweg durch effektives
Ausnutzen des technischen
Bremsvermögens bestmöglich
verkürzt.
Bei Geradeausfahrt ermöglicht
das BMW Integral ABS eine
sichere, optimierte Not-
bremsung.
10k41bkd3.book Seite 74 Mittwoch, 26. Mai 2004 9:37 21

3
75
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

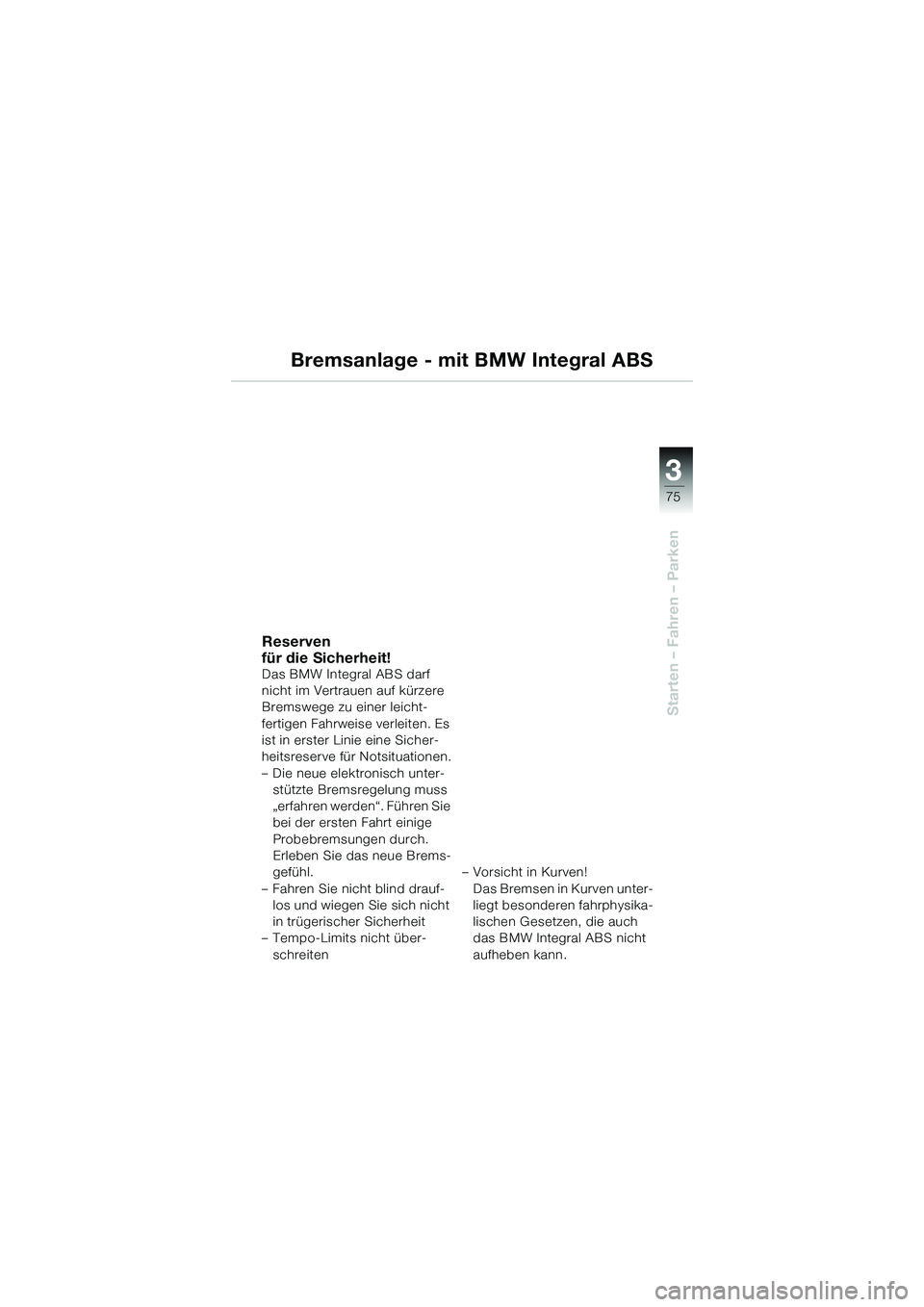

Reserven
für die Sicherheit!
Das BMW Integral ABS darf
nicht im Vertrauen auf kürzere
Bremswege zu einer leicht-
fertigen Fahrweise verleiten. Es
ist in erster Linie eine Sicher-
heitsreserve für Notsituationen.
– Die neue elektronisch unter-stützte Bremsregelung muss
„erfahren werden“. Führen Sie
bei der ersten Fahrt einige
Probebremsungen durch.
Erleben Sie das neue Brems-
gefühl.
– Fahren Sie nicht blind drauf- los und wiegen Sie sich nicht
in trügerischer Sicherheit
–Tempo-Limits nicht über-
schreiten –Vorsicht in Kurven!
Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
das BMW Integral ABS nicht
aufheben kann.
10k41bkd3.book Seite 75 Mittwoch, 26. Mai 2004 9:37 21

76
Starten – Fahren – Parken
3
Bremsanlage - mit BMW Integral ABS

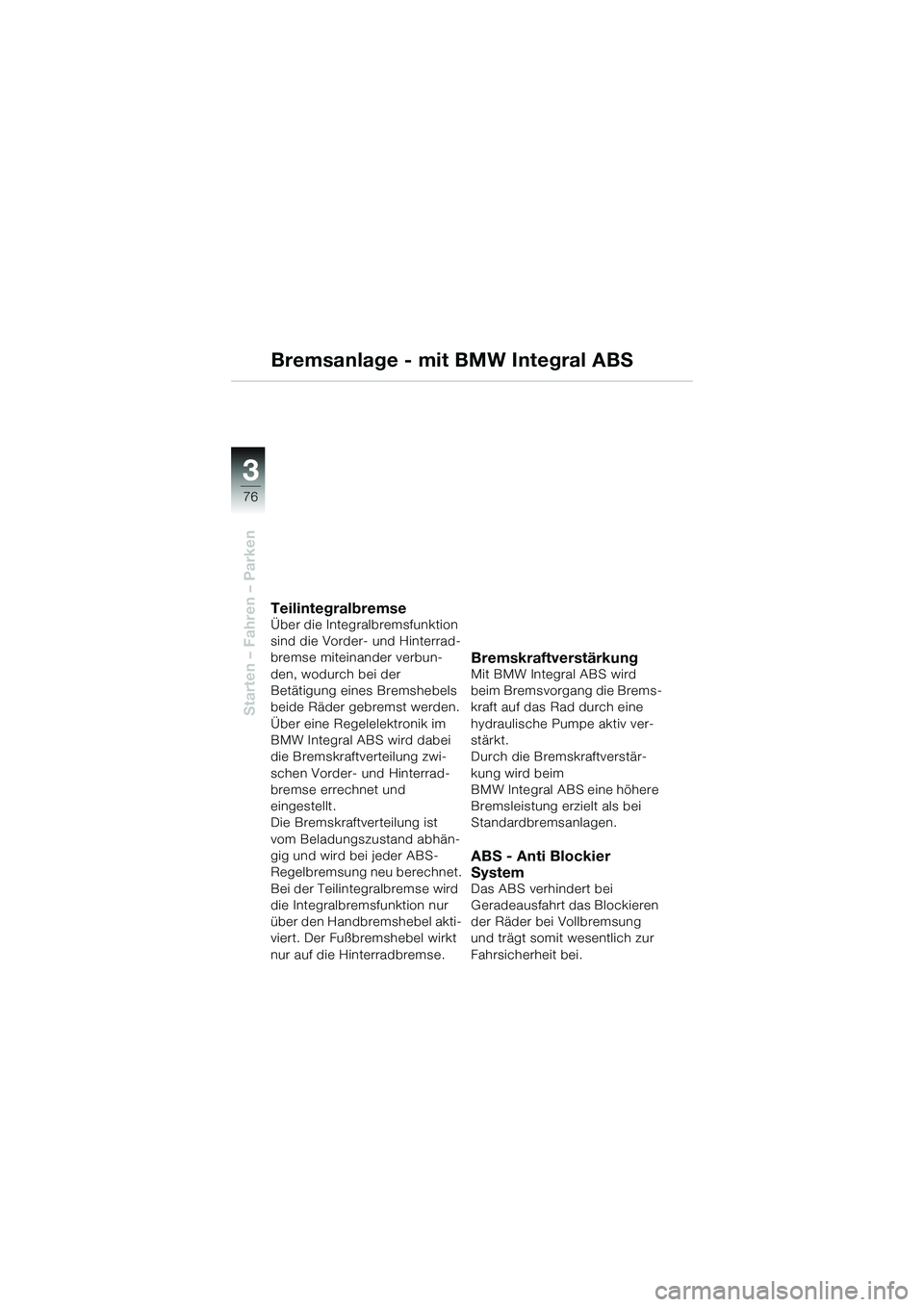

TeilintegralbremseÜber die Integralbremsfunktion
sind die Vorder- und Hinterrad-
bremse miteinander verbun-
den, wodurch bei der
Betätigung eines Bremshebels
beide Räder gebremst werden.
Über eine Regelelektronik im
BMW Integral ABS wird dabei
die Bremskraftverteilung zwi-
schen Vorder- und Hinterrad-
bremse errechnet und
eingestellt.
Die Bremskraftverteilung ist
vom Beladungszustand abhän-
gig und wird bei jeder ABS-
Regelbremsung neu berechnet.
Bei der Teilintegralbremse wird
die Integralbremsfunktion nur
über den Handbremshebel akti-
viert. Der Fußbremshebel wirkt
nur auf die Hinterradbremse.
BremskraftverstärkungMit BMW Integral ABS wird
beim Bremsvorgang die Brems-
kraft auf das Rad durch eine
hydraulische Pumpe aktiv ver-
stärkt.
Durch die Bremskraftverstär-
kung wird beim
BMW Integral ABS eine höhere
Bremsleistung erzielt als bei
Standardbremsanlagen.
ABS - Anti Blockier
System
Das ABS verhindert bei
Geradeausfahrt das Blockieren
der Räder bei Vollbremsung
und trägt somit wesentlich zur
Fahrsicherheit bei.
10k41bkd3.book Seite 76 Mittwoch, 26. Mai 2004 9:37 21

3
77
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

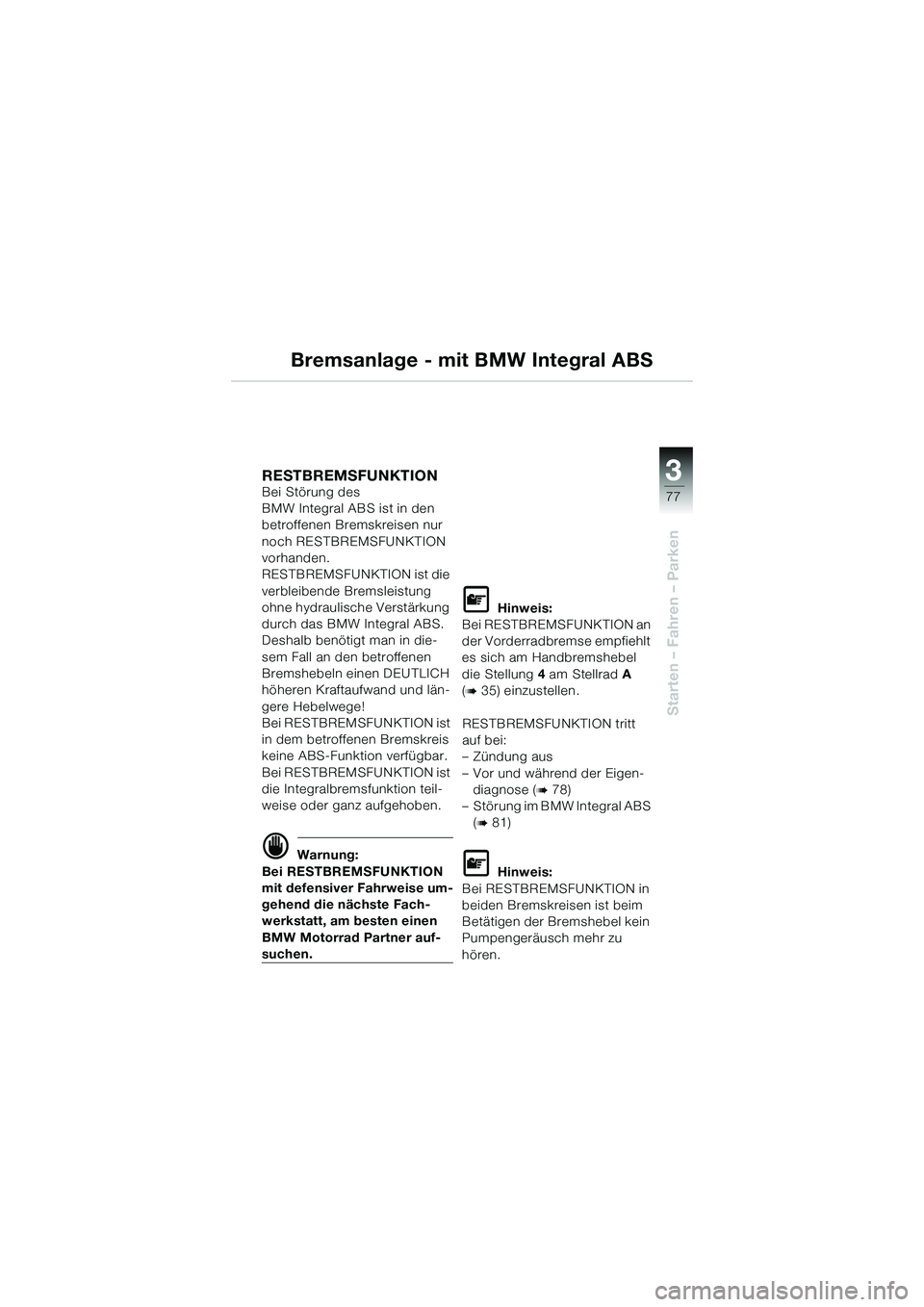

RESTBREMSFUNKTION Bei Störung des
BMW Integral ABS ist in den
betroffenen Bremskreisen nur
noch RESTBREMSFUNKTION
vorhanden.
RESTBREMSFUNKTION ist die
verbleibende Bremsleistung
ohne hydraulische Verstärkung
durch das BMW Integral ABS.
Deshalb benötigt man in die-
sem Fall an den betroffenen
Bremshebeln einen DEUTLICH
höheren Kraftaufwand und län-
gere Hebelwege!
Bei RESTBREMSFUNKTION ist
in dem betroffenen Bremskreis
keine ABS-Funktion verfügbar.
Bei RESTBREMSFUNKTION ist
die Integralbremsfunktion teil-
weise oder ganz aufgehoben.
 Warnung:
Bei RESTBREMSFUNKTION
mit defensiver Fahrweise um-
gehend die nächste Fach-
werkstatt, am besten einen
BMW Motorrad Partner auf-
suchen.

Hinweis:
Bei RESTBREMSFUNKTION an
der Vorderradbremse empfiehlt
es sich am Handbremshebel
die Stellung 4 am Stellrad A
(

35) einzustellen.
RESTBREMSFUNKTION tritt
auf bei:
– Zündung aus
– Vor und während der Eigen- diagnose (

78)
– Störung im BMW Integral ABS (

81)

Hinweis:
Bei RESTBREMSFUNKTION in
beiden Bremskreisen ist beim
Betätigen der Bremshebel kein
Pumpengeräusch mehr zu
hören.
10k41bkd3.book Seite 77 Mittwoch, 26. Mai 2004 9:37 21

78
Starten – Fahren – Parken
3
Eigendiagnose mit
Anfahrtest
Die Funktionsbereitschaft des
BMW Integral ABS wird durch
die Eigendiagnose und den
Anfahrtest überprüft.
Die Eigendiagnose erfolgt auto-
matisch nach Einschalten der
Zündung.
 Warnung:
Voraussetzung für die Durch-
führung der Eigendiagnose
sind unbetätigte Bremshebel.
Vor Abschluss der Eigendiag-
nose ist nur RESTBREMS-
FUNKTION verfügbar (
77). • Ggf. Bremshebel lösen
• Zündung einschalten
zuerst:
–WarnleuchteABS
1:
4 Hz-Blinken
– Warnleuchte Allgemein 2:
Dauerlicht
Eigendiagnose wird durch-
geführt
dann:
–Warnleuchte ABS 1:
1 Hz-Blinken
– Warnleuchte Allgemein 2:
aus
Eigendiagnose wurde
erfolgreich durchgeführt
Bremsanlage - mit BMW Integral ABS
12
10k41bkd3.book Seite 78 Mittwoch, 26. Mai 2004 9:37 21
