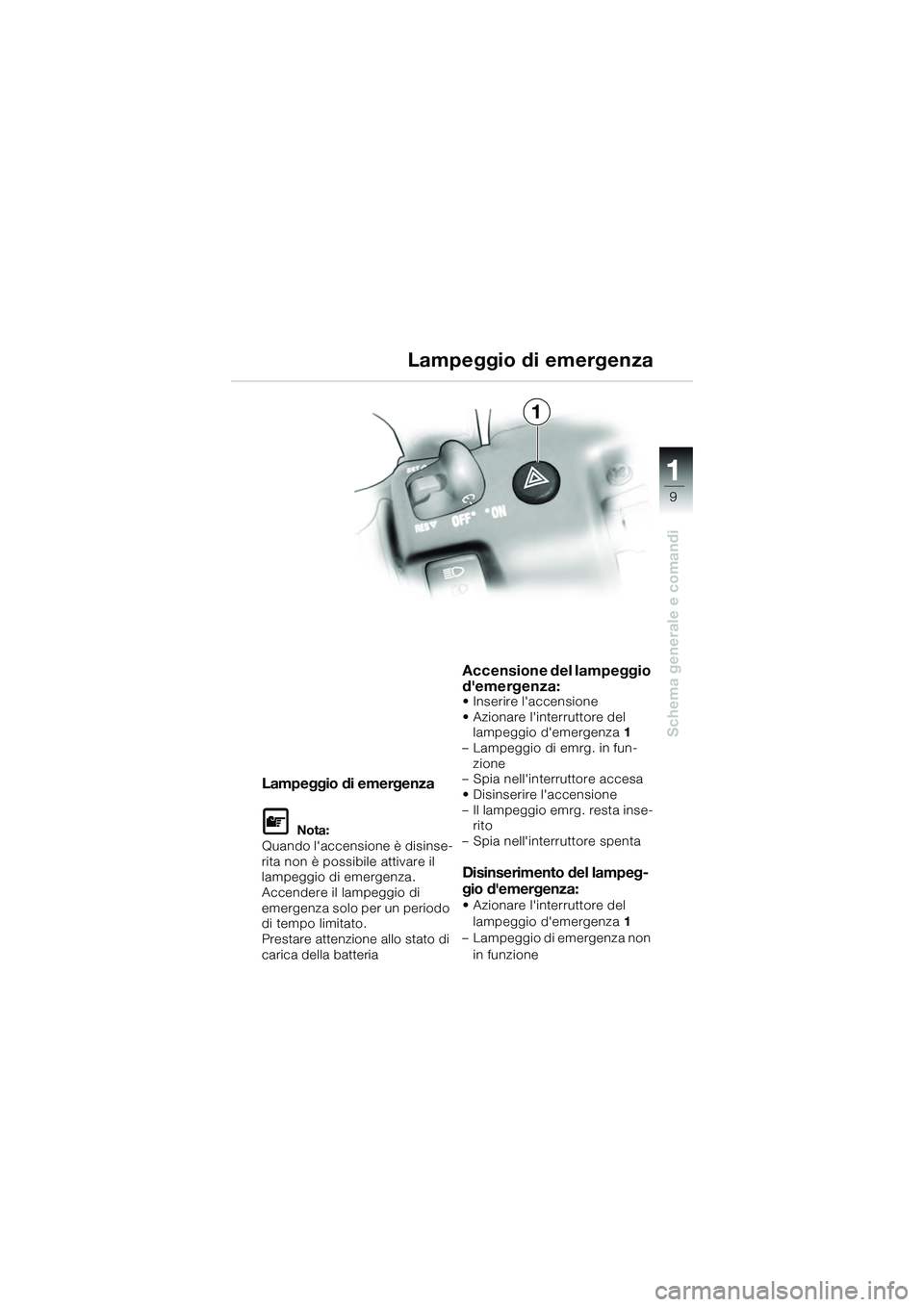

9
Schema generale e comandi
1
Lampeggio di emergenza

Nota:
Quando l'accensione è disinse-
rita non è possibile attivare il
lampeggio di emergenza.
Accendere il lampeggio di
emergenza solo per un periodo
di tempo limitato.
Prestare attenzione allo stato di
carica della batteria
Accensione del lampeggio
d'emergenza:
• Inserire l'accensione
• Azionare l'interruttore del lampeggio d'emergenza 1
– Lampeggio di emrg. in fun-
zione
– Spia nell'interruttore accesa
• Disinserire l'accensione
– Il lampeggio emrg. resta inse- rito
– Spia nell'interruttore spenta
Disinserimento del lampeg-
gio d'emergenza:
• Azionare l'interruttore del
lampeggio d'emergenza 1
– Lampeggio di emergenza non
in funzione
1
Lampeggio di emergenza
10k41bki3.book Seite 9 Donnerstag, 27. Mai 2004 1:56 13

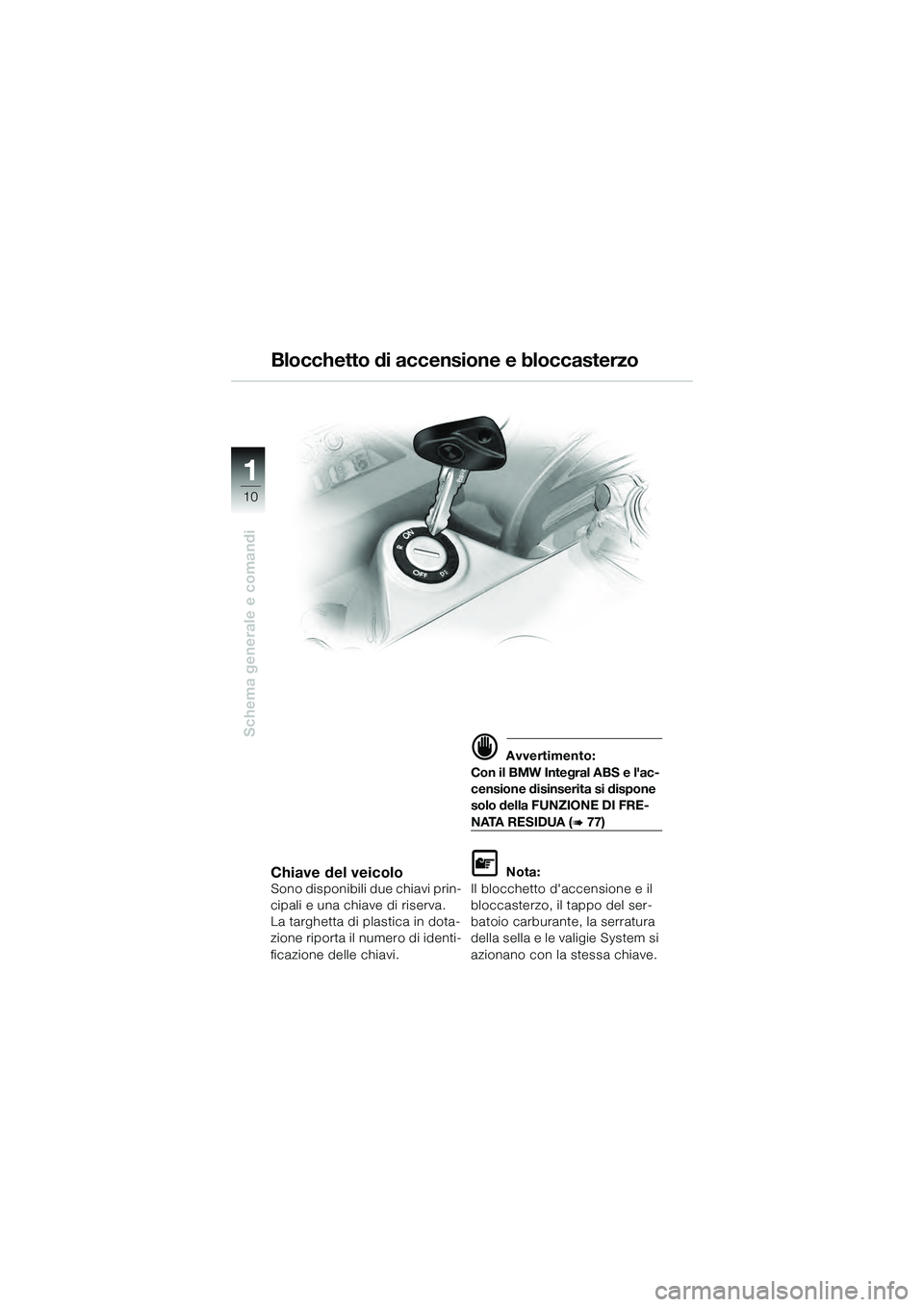

10
Schema generale e comandi
1
Chiave del veicoloSono disponibili due chiavi prin-
cipali e una chiave di riserva.
La targhetta di plastica in dota-
zione riporta il numero di identi-
ficazione delle chiavi.
 Avvertimento:
Con il BMW Integral ABS e l'ac-
censione disinserita si dispone
solo della FUNZIONE DI FRE-
NATA RESIDUA (
77)

Nota:
Il blocchetto d'accensione e il
bloccasterzo, il tappo del ser-
batoio carburante, la serratura
della sella e le valigie System si
azionano con la stessa chiave.
Blocchetto di accensione e bloccasterzo
10k41bki3.book Seite 10 Donnerstag, 27. Mai 2004 1:56 13

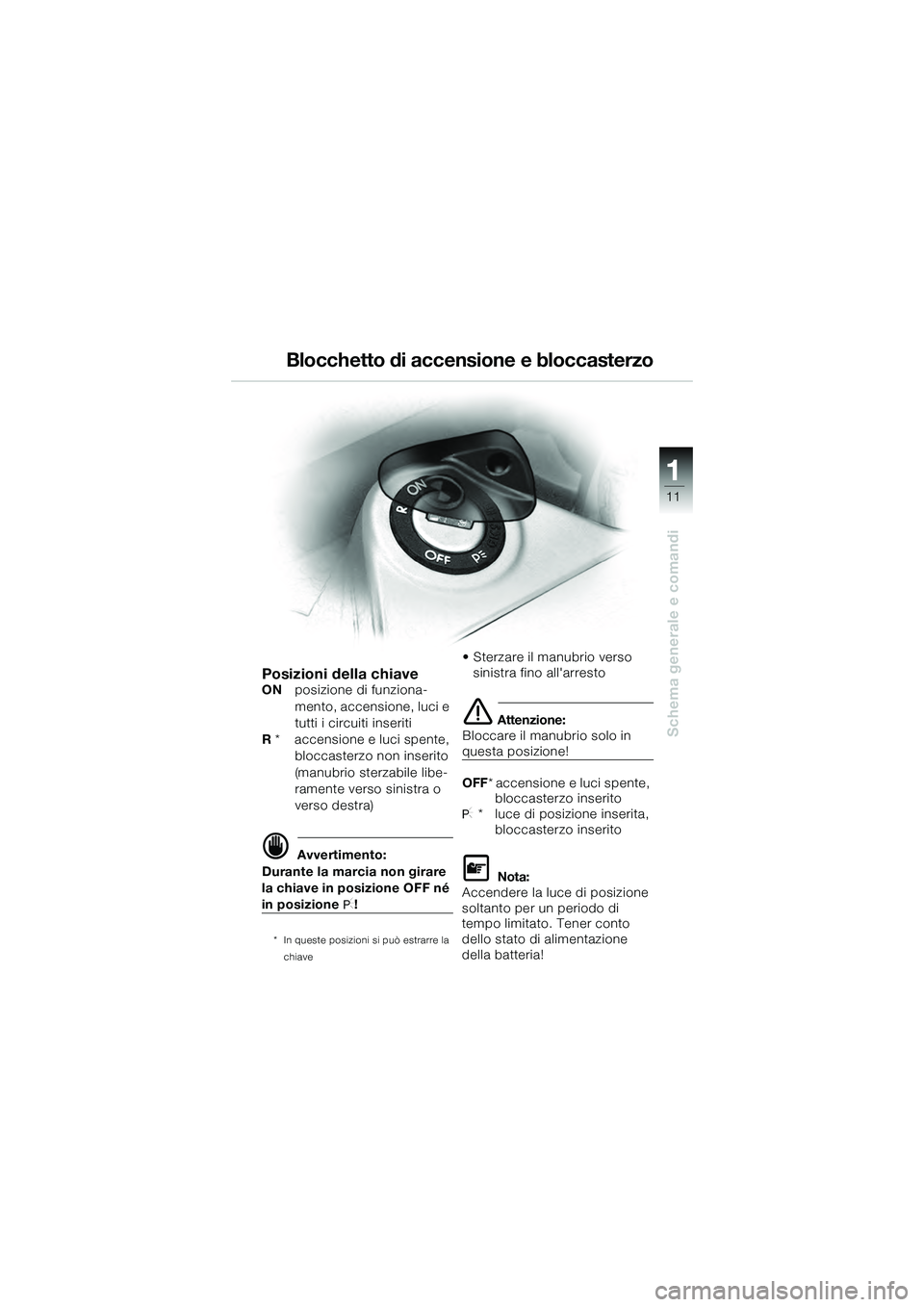

11
Schema generale e comandi
1
Blocchetto di accensione e bloccasterzo
Posizioni della chiaveONposizione di funziona-
mento, accensione, luci e
tutti i circuiti inseriti
R * accensione e luci spente,
bloccasterzo non inserito
(manubrio sterzabile libe-
ramente verso sinistra o
verso destra)
 Avvertimento:
Durante la marcia non girare
la chiave in posizione OFF né
in posizione
!
* In queste posizioni si può estrarre la
chiave
• Sterzare il manubrio verso sinistra fino all'arresto
 Attenzione:
Bloccare il manubrio solo in
questa posizione!
OFF * accensione e luci spente,
bloccasterzo inserito

* luce di posizione inserita,
bloccasterzo inserito

Nota:
Accendere la luce di posizione
soltanto per un periodo di
tempo limitato. Tener conto
dello stato di alimentazione
della batteria!
10k41bki3.book Seite 11 Donnerstag, 27. Mai 2004 1:56 13

12
Schema generale e comandi
1

Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione:
• non ruotare i comandi sul
manubrio!
1 Interruttore di regolazione
della velocità
ES (
17)
2 Interruttore del lampeggio
d'emergenza (

9)
3 Interruttore di regolazione
del parabrezza (

24)
4 Pulsante avvisatore
acustico 5
Interruttore dell'indicatore di
direzione sinistro
• Premere
– Indicatore di direzione in
funzione
Per disinserire l'indicatore di
direzione:
• Reset automatico durante la marcia o pre-
mere l'interruttore di
reset dell'indicatore di
direzione 12 (

13)
6 Interruttore abbaglianti/
anabbaglianti

Abbagliante
Anabbagliante
Lampeggio fari
ESEquipaggiamento speciale

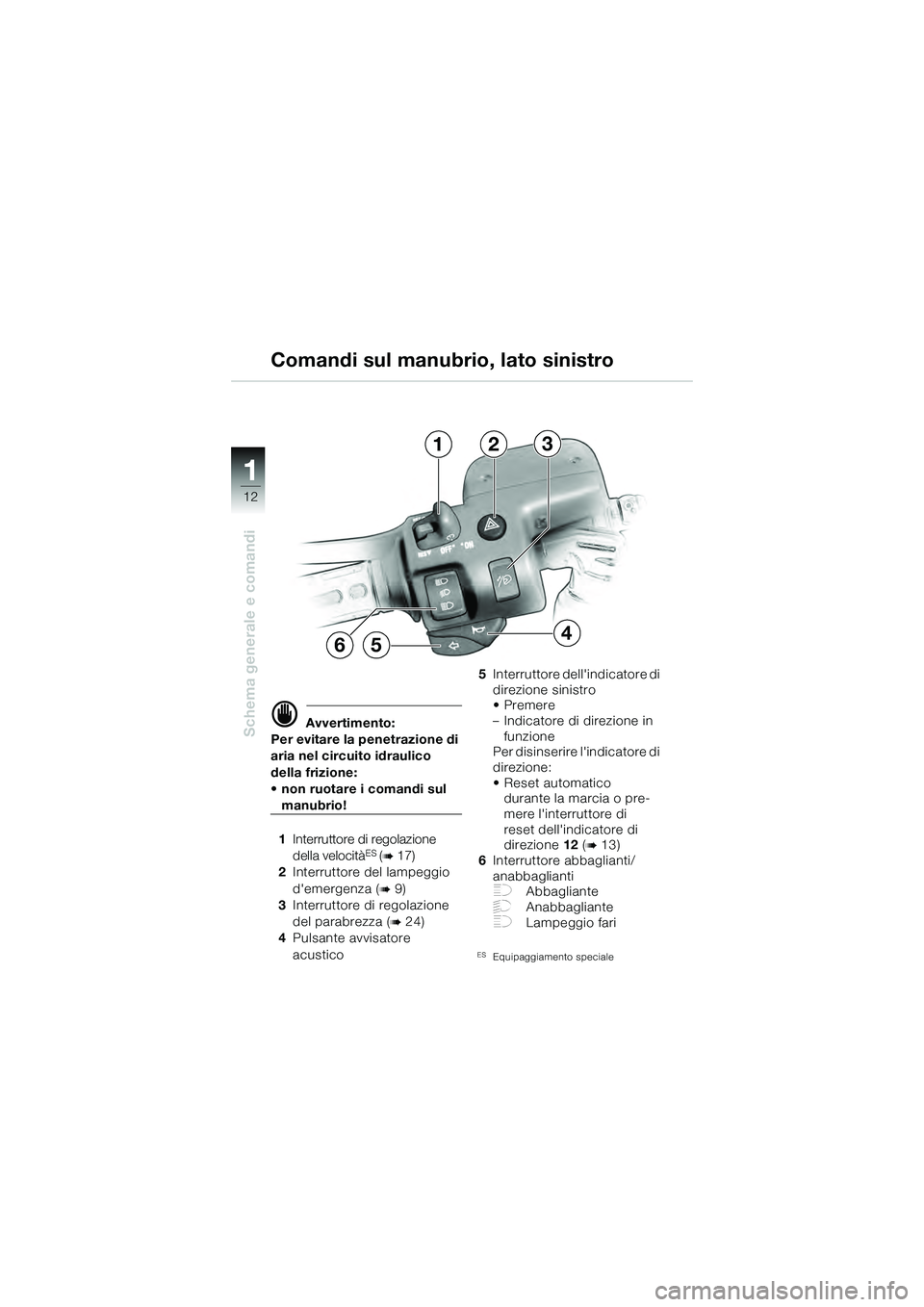

Comandi sul manubrio, lato sinistro
123
654
10k4101i3.fm Seite 12 Mittwoch, 9. Juni 2004 4:16 16

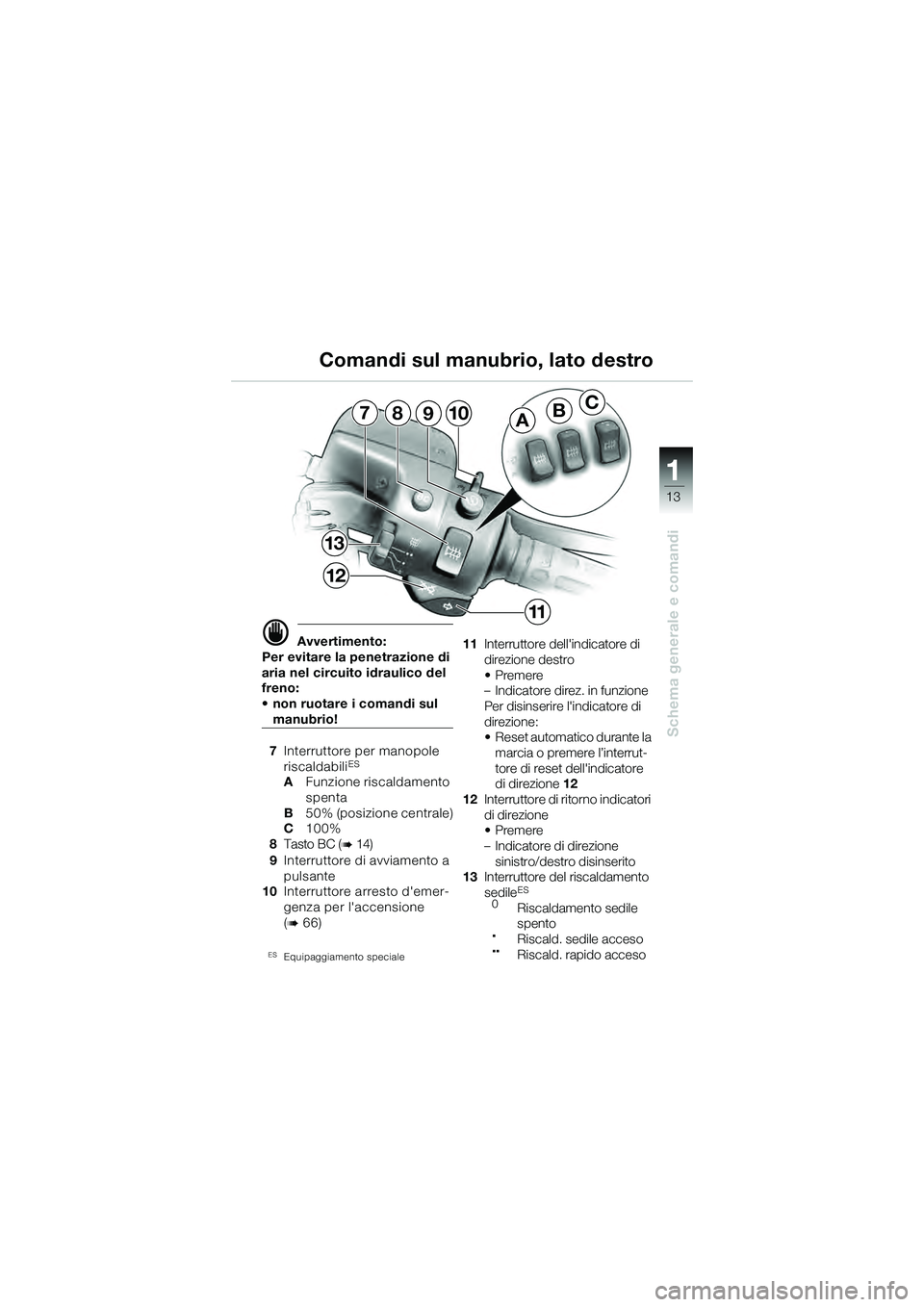

13
Schema generale e comandi
1
ABC7
13
12
10
11
98

Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico del
freno:
• non ruotare i comandi sul
manubrio!
7 Interruttore per manopole
riscaldabili
ES
A Funzione riscaldamento
spenta
B 50% (posizione centrale)
C 100%
8 Tasto BC (

14)
9 Interruttore di avviamento a
pulsante
10 Interruttore arresto d'emer-
genza per l'accensione
(

66)
ESEquipaggiamento speciale
11Interruttore dell'indicatore di
direzione destro
•Premere
– Indicatore direz. in funzione
Per disinserire l'indicatore di
direzione:
• Reset automatico durante la
marcia o premere l’interrut-
tore di reset dell'indicatore
di direzione 12
12 Interruttore di ritorno indicatori
di direzione
•Premere
– Indicatore di direzione
sinistro/destro disinserito
13 Interruttore del riscaldamento
sedile
ES
0Riscaldamento sedile
spento

.Riscald. sedile acceso
..Riscald. rapido acceso
Comandi sul manubrio, lato destro
10k4101i3.fm Seite 13 Mittwoch, 9. Juni 2004 4:16 16

14
Schema generale e comandi
1
1
AB
Commutare l'indicazione
dell'ora/temperatura
ambiente
• Inserire l'accensione
• Premere brevemente il tasto BC 1

Nota:
Premere il pulsante A o B con
una penna o un oggetto simile.
Regolare l'oraPremere il pulsante A (ore) o B
(minuti)
Commutare l'indicazione
dell'ora in 12 o 24 ore
• Disinserire l'accensione
• Premere il pulsante A e
tenerlo premuto
• Inserire l'accensione
• Tenere ancora premuto il pul-
sante A per ca. 3 secondi

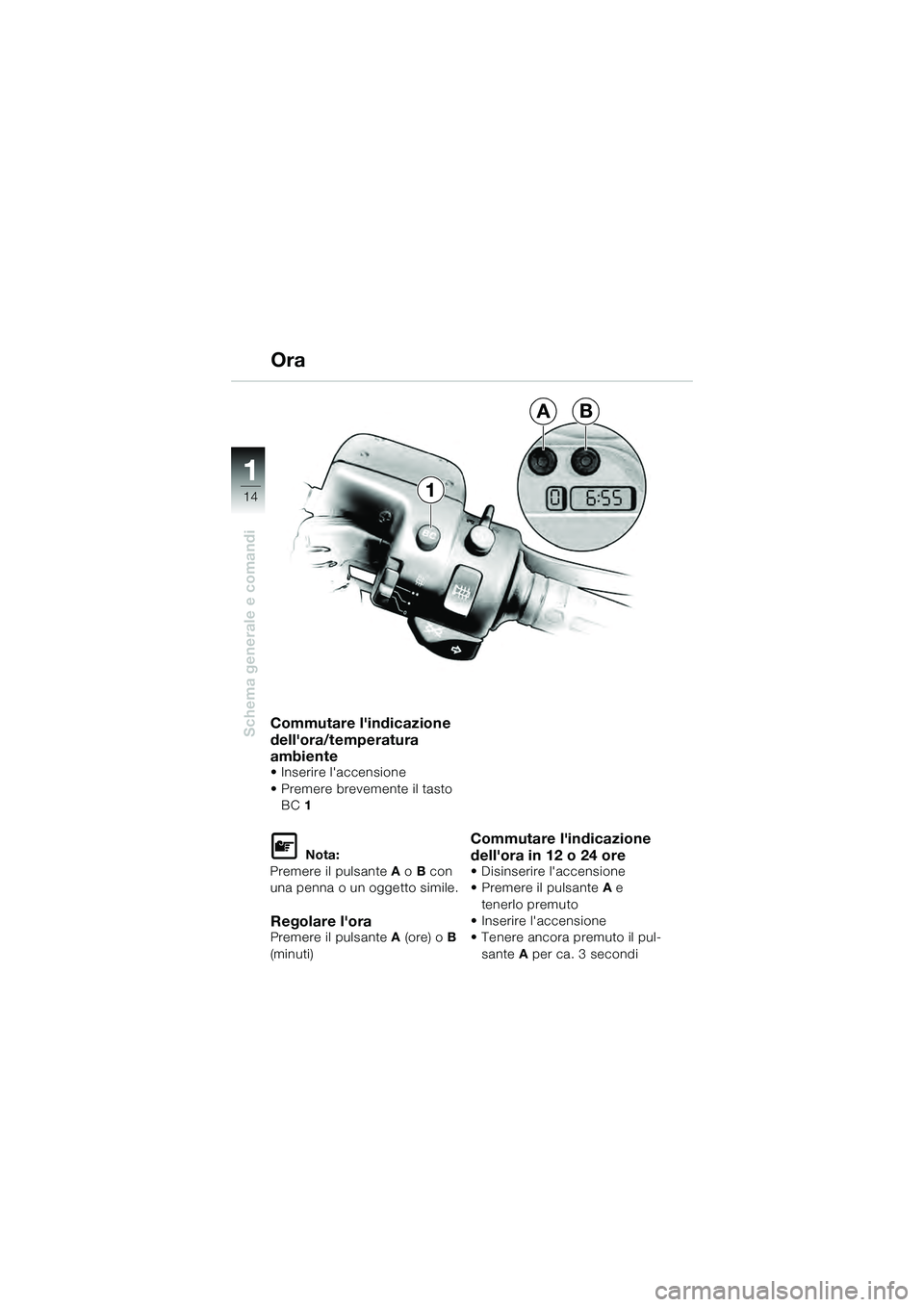

Ora
10k41bki3.book Seite 14 Donnerstag, 27. Mai 2004 1:56 13

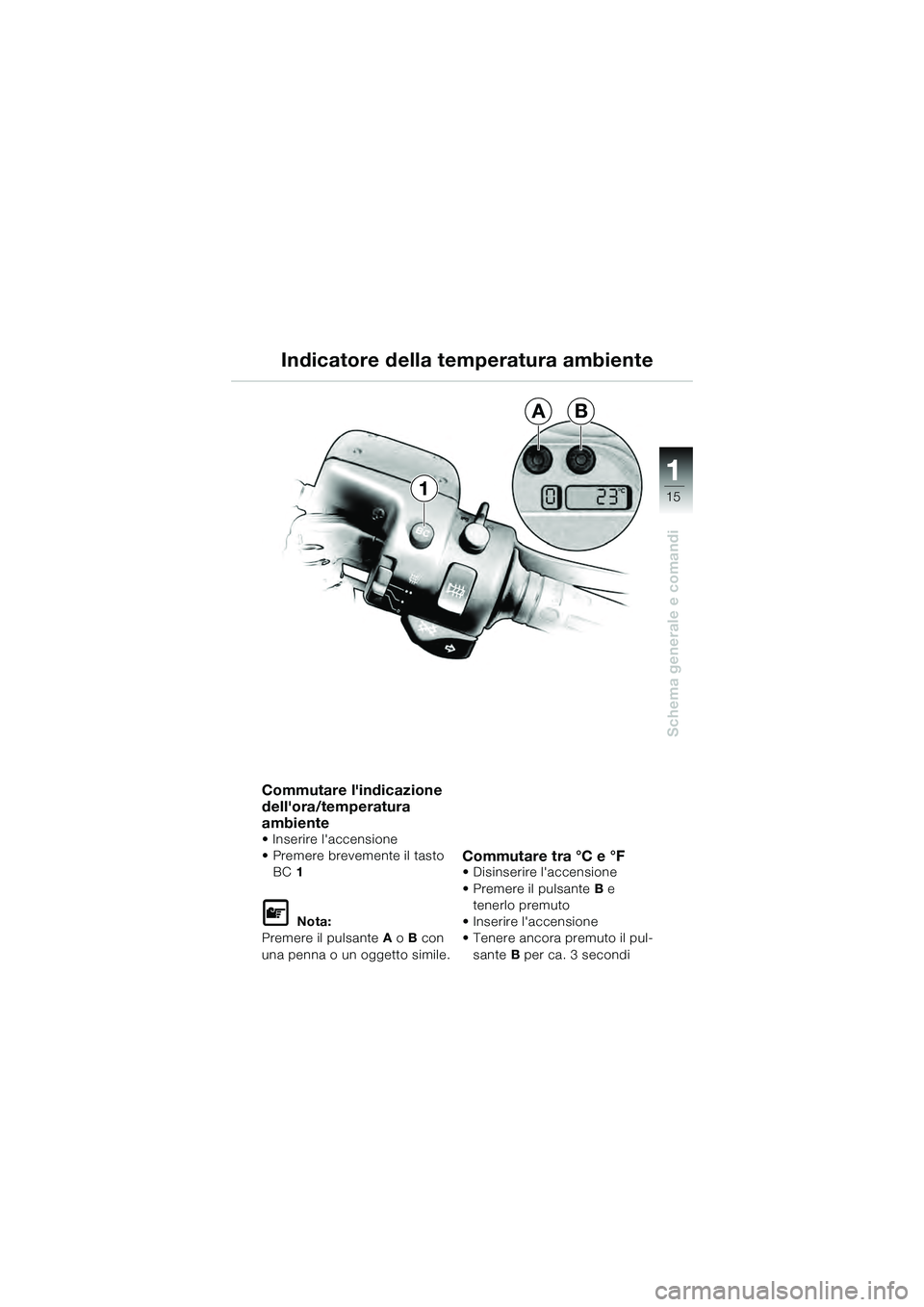

15
Schema generale e comandi
11
AB
Commutare l'indicazione
dell'ora/temperatura
ambiente
• Inserire l'accensione
• Premere brevemente il tasto BC 1

Nota:
Premere il pulsante A o B con
una penna o un oggetto simile.
Commutare tra °C e °F• Disinserire l'accensione
• Premere il pulsante B e
tenerlo premuto
• Inserire l'accensione
• Tenere ancora premuto il pul- sante B per ca. 3 secondi
Indicatore della temperatura ambiente
10k41bki3.book Seite 15 Donnerstag, 27. Mai 2004 1:56 13

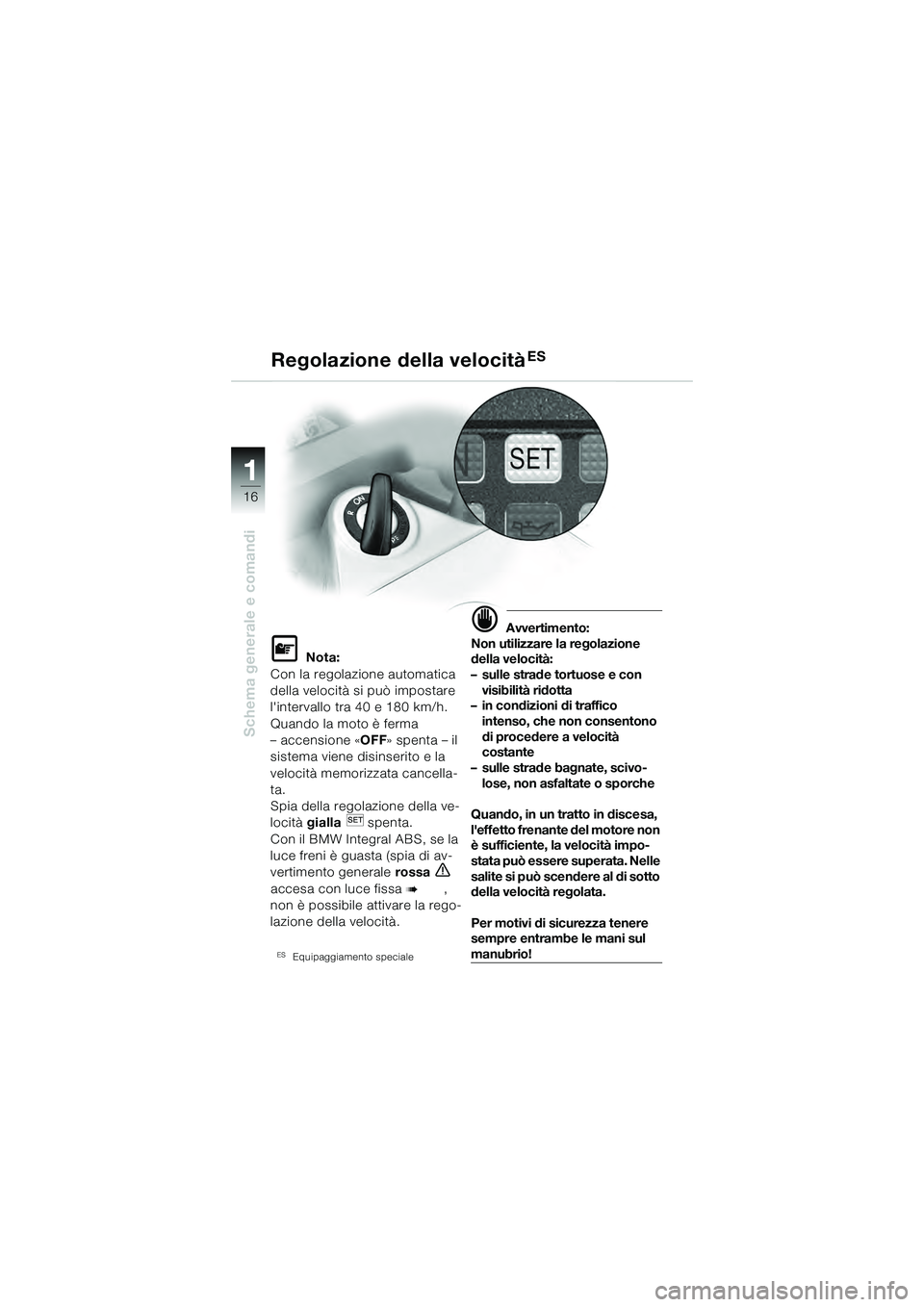

16
Schema generale e comandi
1
Regolazione della velocitàES

Nota:
Con la regolazione automatica
della velocità si può impostare
l'intervallo tra 40 e 180 km/h.
Quando la moto è ferma
– accensione « OFF» spenta – il
sistema viene disinserito e la
velocità memorizzata cancella-
ta.
Spia della regolazione della ve-
locità gialla spenta.
Con il BMW Integral ABS, se la
luce freni è guasta (spia di av-
vertimento generale rossa


accesa con luce fissa

,
non è possibile attivare la rego-
lazione della velocità.
ESEquipaggiamento speciale
 Avvertimento:
Non utilizzare la regolazione
della velocità:
– sulle strade tortuose e con visibilità ridotta
– in condizioni di traffico intenso, che non consentono
di procedere a velocità
costante
– sulle strade bagnate, scivo-
lose, non asfaltate o sporche
Quando, in un tratto in discesa,
l'effetto frenante del motore non
è sufficiente, la velocità impo-
stata può essere superata. Nelle
salite si può scendere al di sotto
della velocità regolata.
Per motivi di sicurezza tenere
sempre entrambe le mani sul
manubrio!
10k41bki3.book Seite 16 Donnerstag, 27. Mai 2004 1:56 13

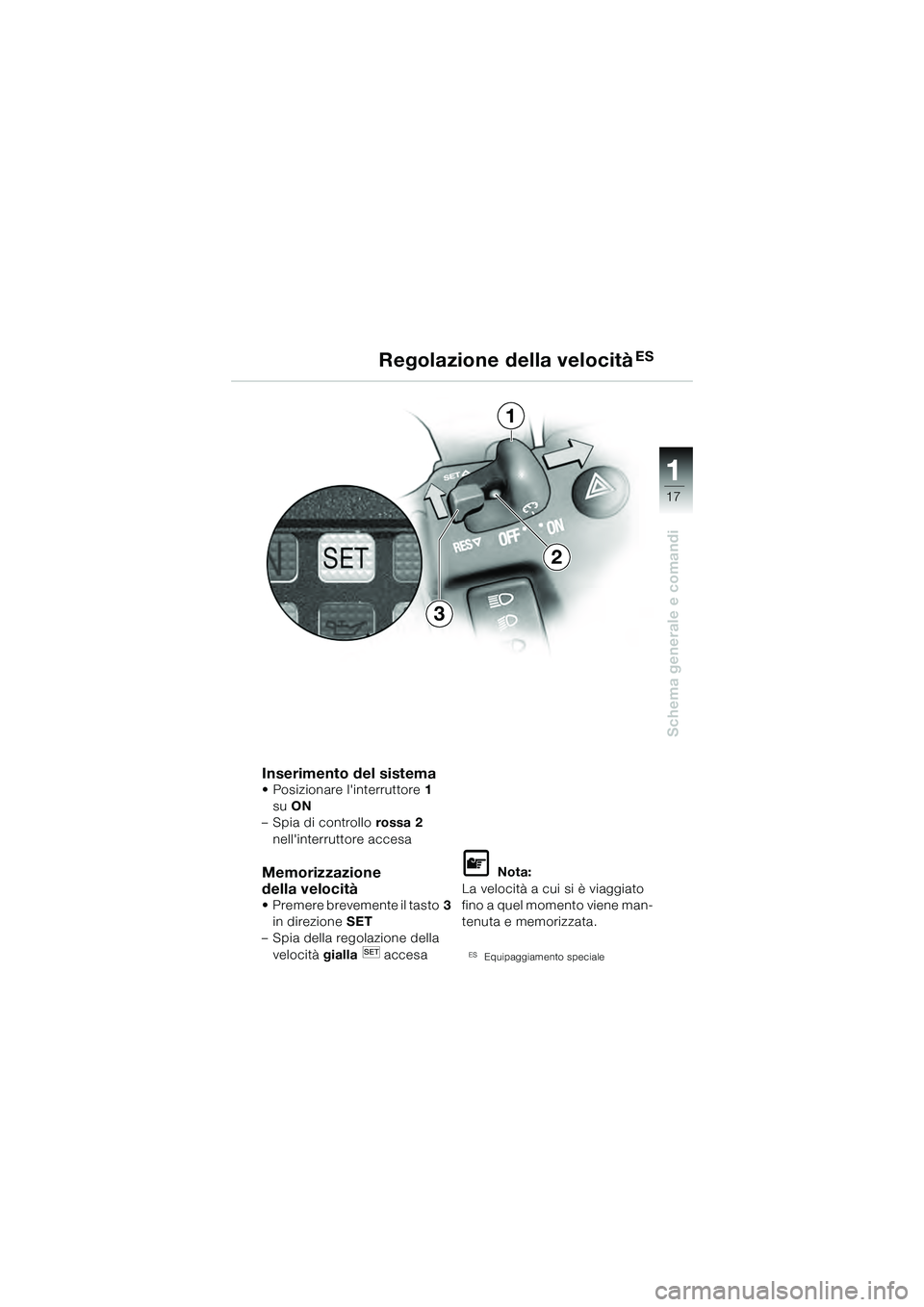

17
Schema generale e comandi
1
Inserimento del sistema• Posizionare l'interruttore 1
su ON
– Spia di controllo rossa 2
nell'interruttore accesa
Memorizzazione
della velocità
• Premere brevemente il tasto 3
in direzione SET
– Spia della regolazione della
velocità gialla accesa

Nota:
La velocità a cui si è viaggiato
fino a quel momento viene man-
tenuta e memorizzata.
ESEquipaggiamento speciale
Regolazione della velocitàES
1
3
2
10k41bki3.book Seite 17 Donnerstag, 27. Mai 2004 1:56 13

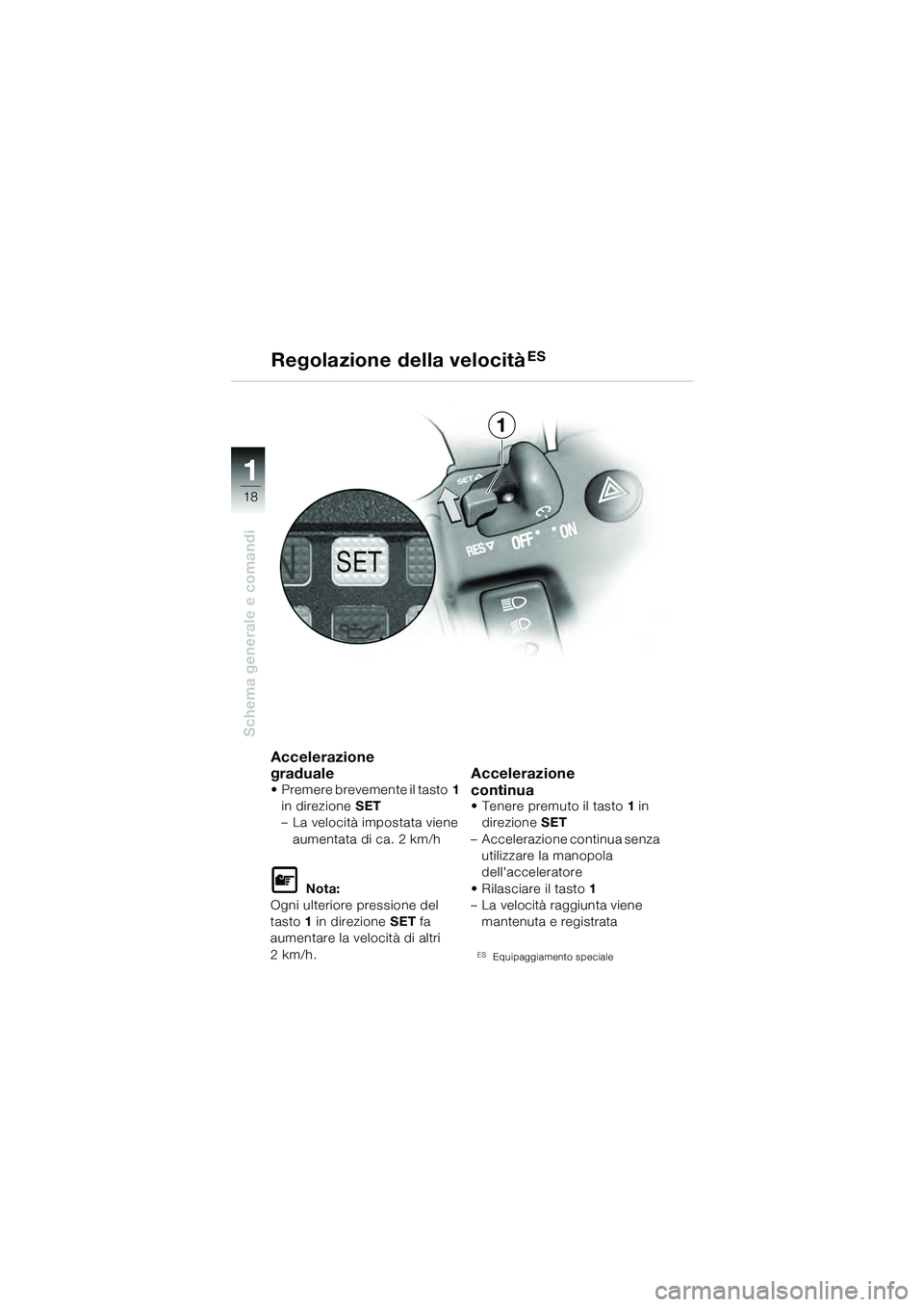

18
Schema generale e comandi
1
Accelerazione
graduale
• Premere brevemente il tasto1
in direzione SET
– La velocità impostata viene
aumentata di ca. 2 km/h

Nota:
Ogni ulteriore pressione del
tasto 1 in direzione SET fa
aumentare la velocità di altri
2km/h.
Accelerazione
continua
• Tenere premuto il tasto 1 in
direzione SET
– Accelerazione continua senza utilizzare la manopola
dell'acceleratore
• Rilasciare il tasto 1
– La velocità raggiunta viene
mantenuta e registrata
ESEquipaggiamento speciale
Regolazione della velocitàES
1
