BMW MOTORRAD K 1200 GT 2007 Betriebsanleitung (in German)

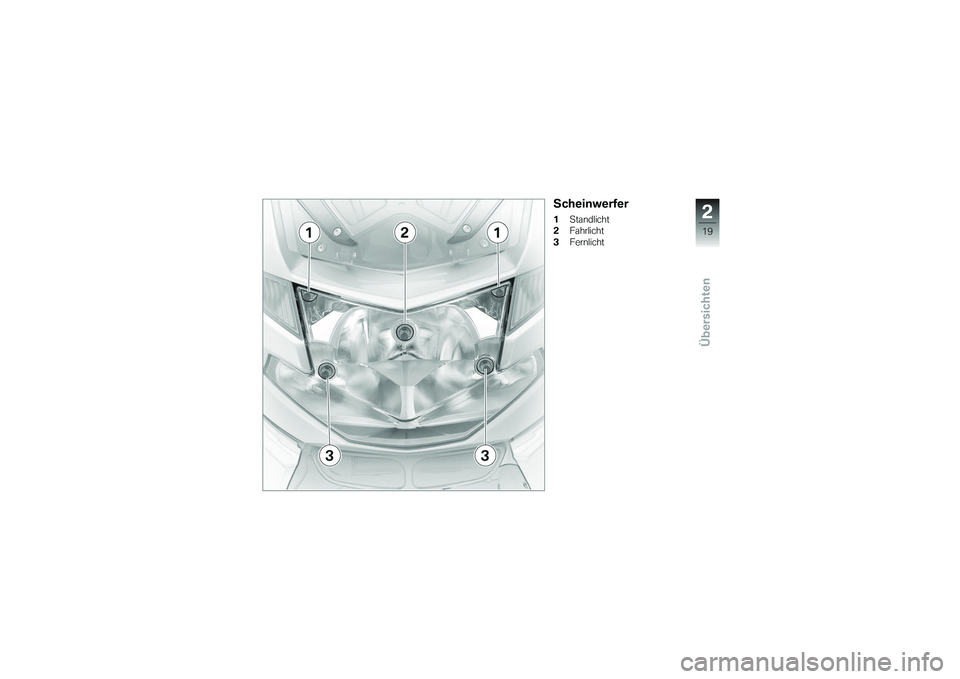

Scheinwerfer1Standlicht
2 Fahrlicht
3 Fernlicht
219zÜbersichten

220zÜbersichten

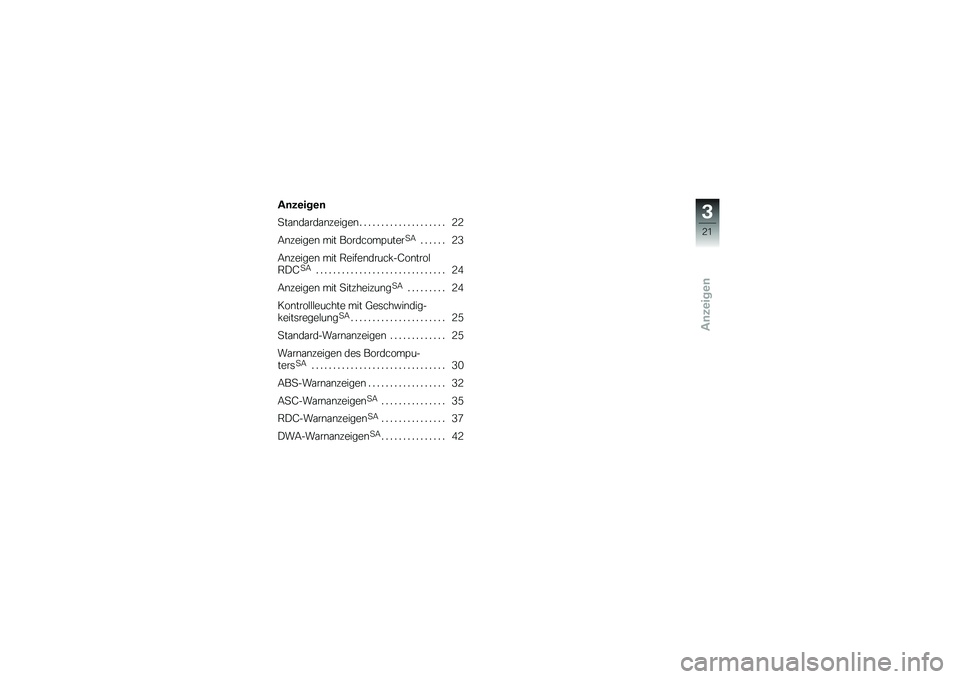

Anzeigen
Anzeigen
Standardanzeigen . . .................. 22
Anzeigen mit Bordcomputer
SA
...... 23
Anzeigen mit Reifendruck-Control
RDC
SA
.............................. 24
Anzeigen mit Sitzheizung
SA
......... 24
Kontrollleuchte mit Geschwindig-
keitsregelung
SA
...................... 25
Standard-Warnanzeigen . ............ 25
Warnanzeigen des Bordcompu-
ters
SA
............................... 30
ABS-Warnanzeigen . ................. 32
ASC-Warnanzeigen
SA
............... 35
RDC-Warnanzeigen
SA
............... 37
DWA-Warnanzeigen
SA
............... 42
321zAnzeigen

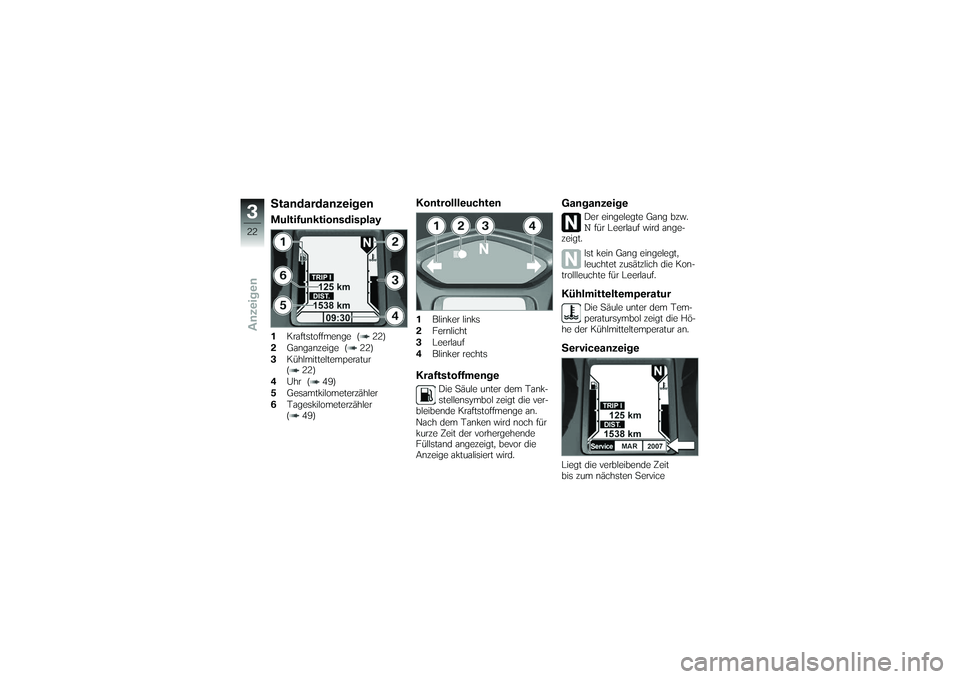

StandardanzeigenMultifunktionsdisplay1Kraftstoffmenge ( 22)
2 Ganganzeige ( 22)
3 Kühlmitteltemperatur
( 22)
4 Uhr ( 49)
5 Gesamtkilometerzähler
6 Tageskilometerzähler
( 49)
Kontrollleuchten1Blinker links
2 Fernlicht
3 Leerlauf
4 Blinker rechtsKraftstoffmenge
Die Säule unter dem Tank-
stellensymbol zeigt die ver-
bleibende Kraftstoffmenge an.
Nach dem Tanken wird noch für
kurze Zeit der vorhergehende
Füllstand angezeigt, bevor die
Anzeige aktualisiert wird.
Ganganzeige
Der eingelegte Gang bzw.Nfür Leerlauf wird ange-
zeigt.
Ist kein Gang eingelegt,
leuchtet zusätzlich die Kon-
trollleuchte für Leerlauf.
Kühlmitteltemperatur
Die Säule unter dem Tem-
peratursymbol zeigt die Hö-
he der Kühlmitteltemperatur an.
ServiceanzeigeLiegt die verbleibende Zeit
bis zum nächsten Service
322zAnzeigen

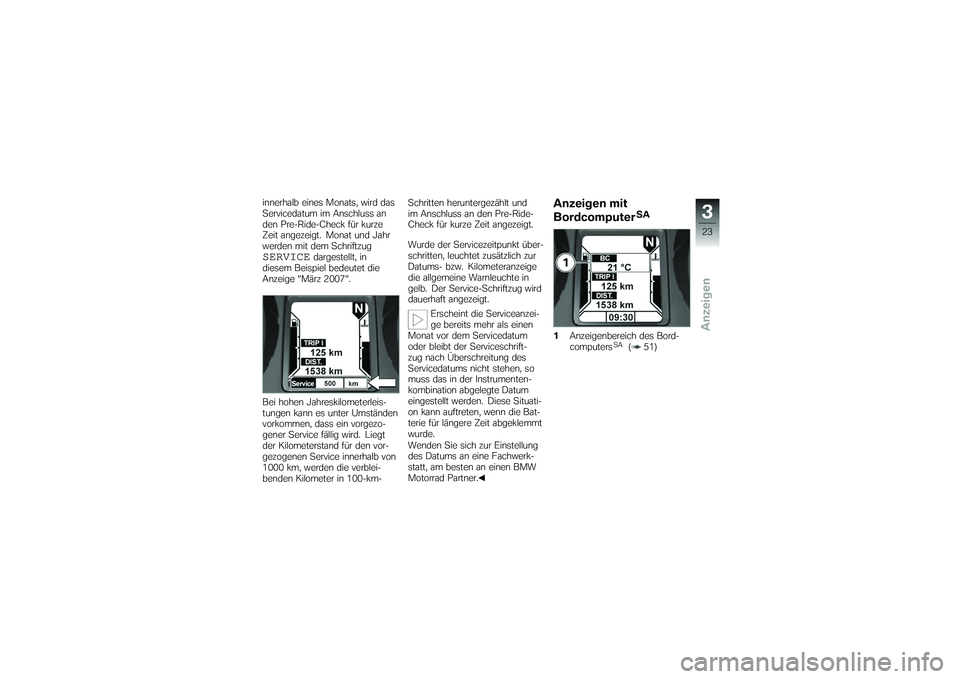

innerhalb eines Monats, wird das
Servicedatum im Anschluss an
den Pre-Ride-Check für kurze
Zeit angezeigt. Monat und Jahr
werden mit dem SchriftzugSERVICE
dargestellt, in
diesem Beispiel bedeutet die
Anzeige "März 2007".
Bei hohen Jahreskilometerleis-
tungen kann es unter Umständen
vorkommen, dass ein vorgezo-
gener Service fällig wird. Liegt
der Kilometerstand für den vor-
gezogenen Service innerhalb von
1000 km, werden die verblei-
benden Kilometer in 100-km- Schritten heruntergezählt und
im Anschluss an den Pre-Ride-
Check für kurze Zeit angezeigt.
Wurde der Servicezeitpunkt über-
schritten, leuchtet zusätzlich zur
Datums- bzw. Kilometeranzeige
die allgemeine Warnleuchte in
gelb. Der Service-Schriftzug wird
dauerhaft angezeigt.
Erscheint die Serviceanzei-
ge bereits mehr als einen
Monat vor dem Servicedatum
oder bleibt der Serviceschrift-
zug nach Überschreitung des
Servicedatums nicht stehen, so
muss das in der Instrumenten-
kombination abgelegte Datum
eingestellt werden. Diese Situati-
on kann auftreten, wenn die Bat-
terie für längere Zeit abgeklemmt
wurde.
Wenden Sie sich zur Einstellung
des Datums an eine Fachwerk-
statt, am besten an einen BMW
Motorrad Partner.
Anzeigen mit
Bordcomputer
SA
1 Anzeigenbereich des Bord-
computers
SA
( 51)
323zAnzeigen

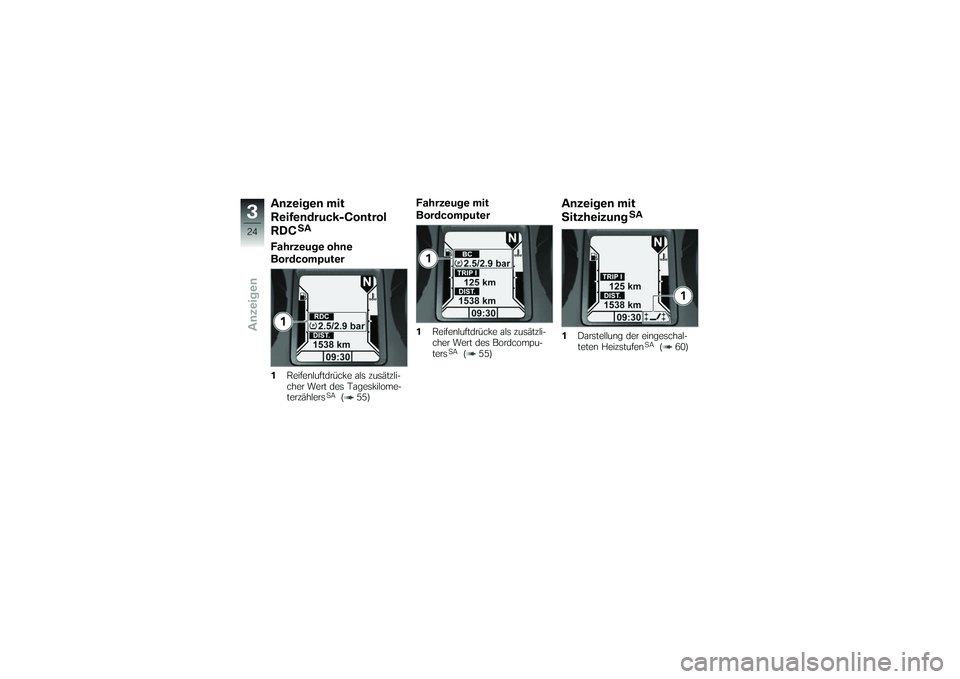

Anzeigen mit
Reifendruck-Control
RDC
SA
Fahrzeuge ohne
Bordcomputer1Reifenluftdrücke als zusätzli-
cher Wert des Tageskilome-
terzählers
SA
( 55)
Fahrzeuge mit
Bordcomputer1Reifenluftdrücke als zusätzli-
cher Wert des Bordcompu-
ters
SA
( 55)
Anzeigen mit
Sitzheizung
SA
1 Darstellung der eingeschal-
teten Heizstufen
SA
( 60)
324zAnzeigen

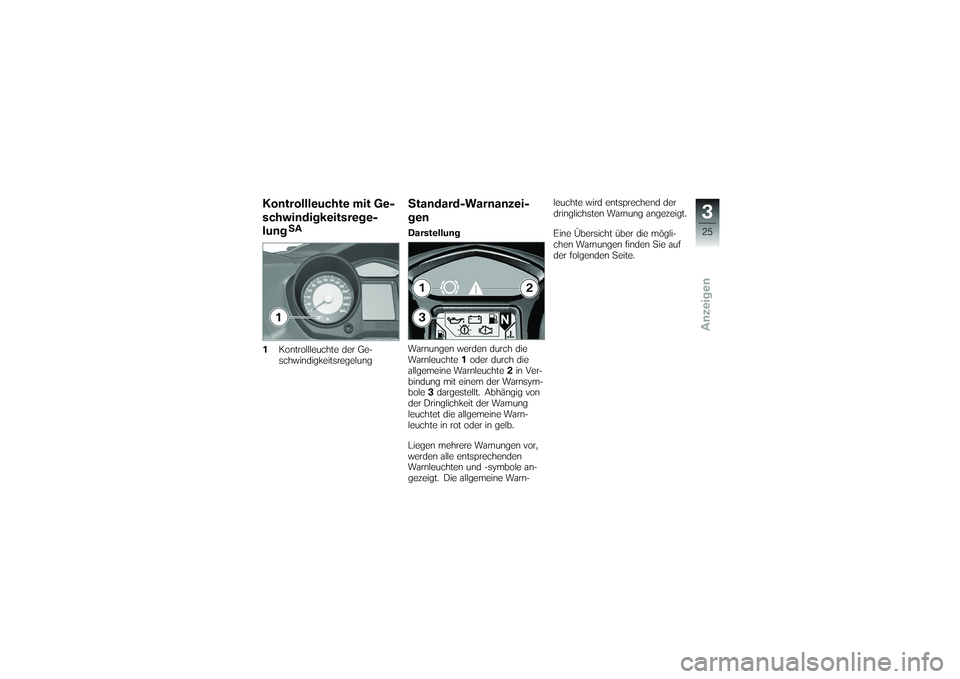

Kontrollleuchte mit Ge-
schwindigkeitsrege-
lung
SA
1 Kontrollleuchte der Ge-
schwindigkeitsregelung
Standard-Warnanzei-
genDarstellung
Warnungen werden durch die
Warnleuchte 1oder durch die
allgemeine Warnleuchte 2in Ver-
bindung mit einem der Warnsym-
bole 3dargestellt. Abhängig von
der Dringlichkeit der Warnung
leuchtet die allgemeine Warn-
leuchte in rot oder in gelb.
Liegen mehrere Warnungen vor,
werden alle entsprechenden
Warnleuchten und -symbole an-
gezeigt. Die allgemeine Warn- leuchte wird entsprechend der
dringlichsten Warnung angezeigt.
Eine Übersicht über die mögli-
chen Warnungen finden Sie auf
der folgenden Seite.
325zAnzeigen

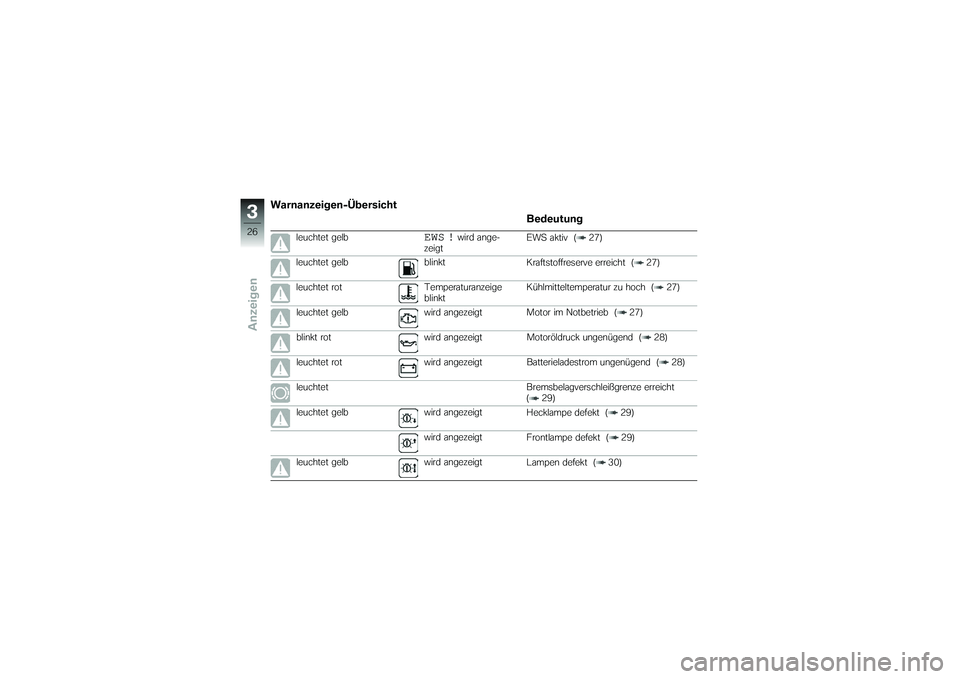

Warnanzeigen-ÜbersichtBedeutung
leuchtet gelb
EWS !
wird ange-
zeigt EWS aktiv ( 27)
leuchtet gelb blinkt Kraftstoffreserve erreicht ( 27)
leuchtet rot Temperaturanzeige blinktKühlmitteltemperatur zu hoch ( 27)
leuchtet gelb wird angezeigt Motor im Notbetrieb ( 27)
blinkt rot wird angezeigt Motoröldruck ungenügend ( 28)
leuchtet rot wird angezeigt Batterieladestrom ungenügend ( 28)
leuchtet Bremsbelagverschleißgrenze erreicht
( 29)
leuchtet gelb wird angezeigt Hecklampe defekt ( 29)
wird angezeigt Frontlampe defekt ( 29)
leuchtet gelb wird angezeigt Lampen defekt ( 30)
326zAnzeigen

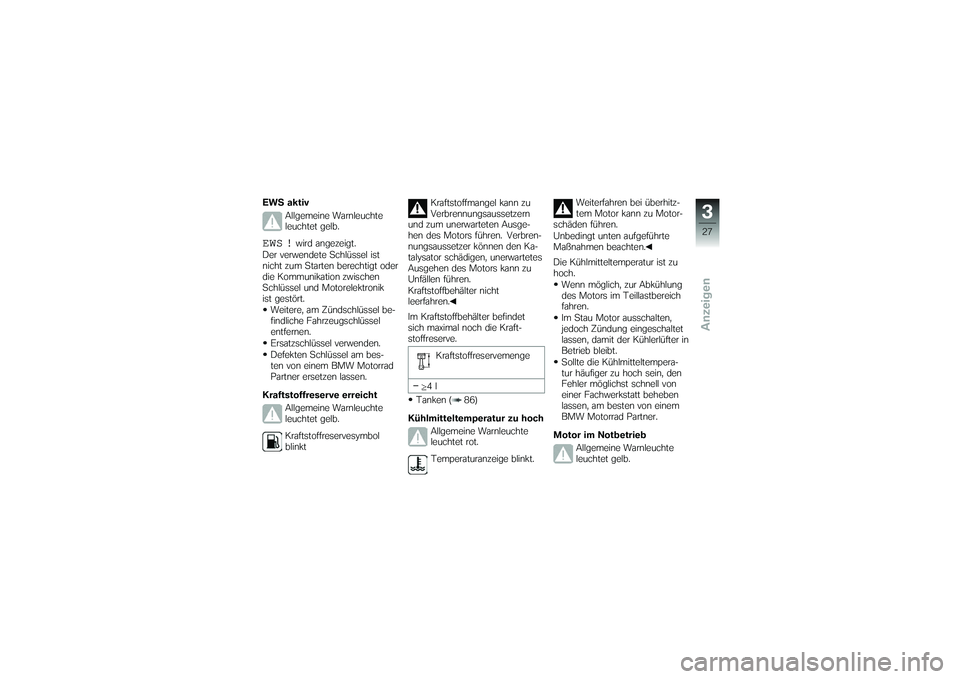

EWS aktivAllgemeine Warnleuchte
leuchtet gelb.EWS !
wird angezeigt.
Der verwendete Schlüssel ist
nicht zum Starten berechtigt oder
die Kommunikation zwischen
Schlüssel und Motorelektronik
ist gestört. Weitere, am Zündschlüssel be-
findliche Fahrzeugschlüssel
entfernen.
Ersatzschlüssel verwenden.
Defekten Schlüssel am bes-
ten von einem BMW Motorrad
Partner ersetzen lassen.
Kraftstoffreserve erreicht Allgemeine Warnleuchte
leuchtet gelb.
Kraftstoffreservesymbol
blinkt Kraftstoffmangel kann zu
Verbrennungsaussetzern
und zum unerwarteten Ausge-
hen des Motors führen. Verbren-
nungsaussetzer können den Ka-
talysator schädigen, unerwartetes
Ausgehen des Motors kann zu
Unfällen führen.
Kraftstoffbehälter nicht
leerfahren.
Im Kraftstoffbehälter befindet
sich maximal noch die Kraft-
stoffreserve.
Kraftstoffreservemenge
4l
Tanken ( 86)
Kühlmitteltemperatur zu hoch Allgemeine Warnleuchte
leuchtet rot.
Temperaturanzeige blinkt. Weiterfahren bei überhitz-
tem Motor kann zu Motor-
schäden führen.
Unbedingt unten aufgeführte
Maßnahmen beachten.
Die Kühlmitteltemperatur ist zu
hoch.
Wenn möglich, zur Abkühlung
des Motors im Teillastbereich
fahren.
Im Stau Motor ausschalten,
jedoch Zündung eingeschaltet
lassen, damit der Kühlerlüfter in
Betrieb bleibt.
Sollte die Kühlmitteltempera-
tur häufiger zu hoch sein, den
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
Motor im Notbetrieb Allgemeine Warnleuchte
leuchtet gelb.
327zAnzeigen

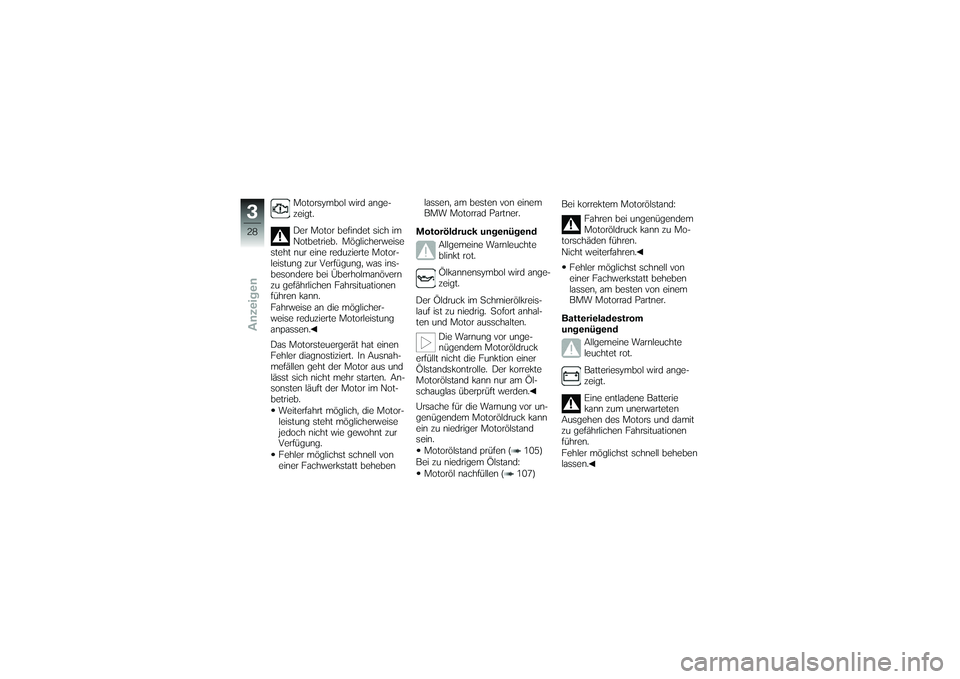

Motorsymbol wird ange-
zeigt.
Der Motor befindet sich im
Notbetrieb. Möglicherweise
steht nur eine reduzierte Motor-
leistung zur Verfügung, was ins-
besondere bei Überholmanövern
zu gefährlichen Fahrsituationen
führen kann.
Fahrweise an die möglicher-
weise reduzierte Motorleistung
anpassen.
Das Motorsteuergerät hat einen
Fehler diagnostiziert. In Ausnah-
mefällen geht der Motor aus und
lässt sich nicht mehr starten. An-
sonsten läuft der Motor im Not-
betrieb.
Weiterfahrt möglich, die Motor-
leistung steht möglicherweise
jedoch nicht wie gewohnt zur
Verfügung.
Fehler möglichst schnell von
einer Fachwerkstatt beheben lassen, am besten von einem
BMW Motorrad Partner.
Motoröldruck ungenügend Allgemeine Warnleuchte
blinkt rot.
Ölkannensymbol wird ange-
zeigt.
Der Öldruck im Schmierölkreis-
lauf ist zu niedrig. Sofort anhal-
ten und Motor ausschalten. Die Warnung vor unge-
nügendem Motoröldruck
erfüllt nicht die Funktion einer
Ölstandskontrolle. Der korrekte
Motorölstand kann nur am Öl-
schauglas überprüft werden.
Ursache für die Warnung vor un-
genügendem Motoröldruck kann
ein zu niedriger Motorölstand
sein.
Motorölstand prüfen ( 105)
Bei zu niedrigem Ölstand: Motoröl nachfüllen ( 107) Bei korrektem Motorölstand:
Fahren bei ungenügendem
Motoröldruck kann zu Mo-
torschäden führen.
Nicht weiterfahren.
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
Batterieladestrom
ungenügend Allgemeine Warnleuchte
leuchtet rot.
Batteriesymbol wird ange-
zeigt.
Eine entladene Batterie
kann zum unerwarteten
Ausgehen des Motors und damit
zu gefährlichen Fahrsituationen
führen.
Fehler möglichst schnell beheben
lassen.
328zAnzeigen
