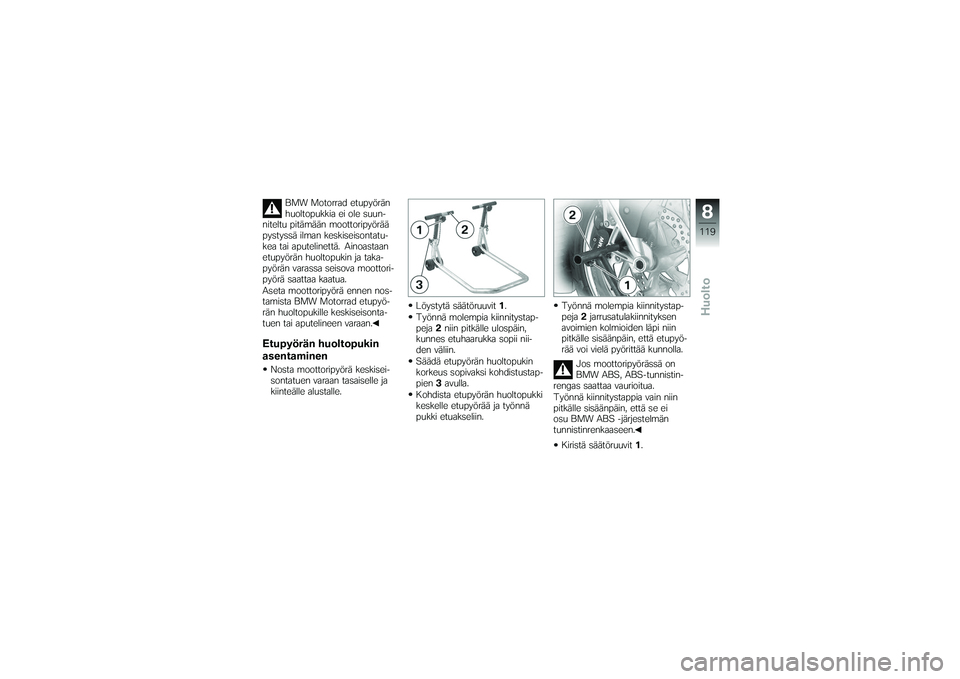

BMW Motorrad etupyörän
huoltopukkia ei ole suun-
niteltu pitämään moottoripyörää
pystyssä ilman keskiseisontatu-
kea tai aputelinettä. Ainoastaan
etupyörän huoltopukin ja taka-
pyörän varassa seisova moottori-
pyörä saattaa kaatua.
Aseta moottoripyörä ennen nos-
tamista BMW Motorrad etupyö-
rän huoltopukille keskiseisonta-
tuen tai aputelineen varaan.
Etupyörän huoltopukin
asentaminenNosta moottoripyörä keskisei-
sontatuen varaan tasaiselle ja
kiinteälle alustalle. Löystytä säätöruuvit
1.
Työnnä molempia kiinnitystap-
peja 2niin pitkälle ulospäin,
kunnes etuhaarukka sopii nii-
den väliin.
Säädä etupyörän huoltopukin
korkeus sopivaksi kohdistustap-
pien 3avulla.
Kohdista etupyörän huoltopukki
keskelle etupyörää ja työnnä
pukki etuakseliin. Työnnä molempia kiinnitystap-
peja
2jarrusatulakiinnityksen
avoimien kolmioiden läpi niin
pitkälle sisäänpäin, että etupyö-
rää voi vielä pyörittää kunnolla.
Jos moottoripyörässä on
BMW ABS, ABS-tunnistin-
rengas saattaa vaurioitua.
Työnnä kiinnitystappia vain niin
pitkälle sisäänpäin, että se ei
osu BMW ABS -järjestelmän
tunnistinrenkaaseen.
Kiristä säätöruuvit 1.
8119zHuolto

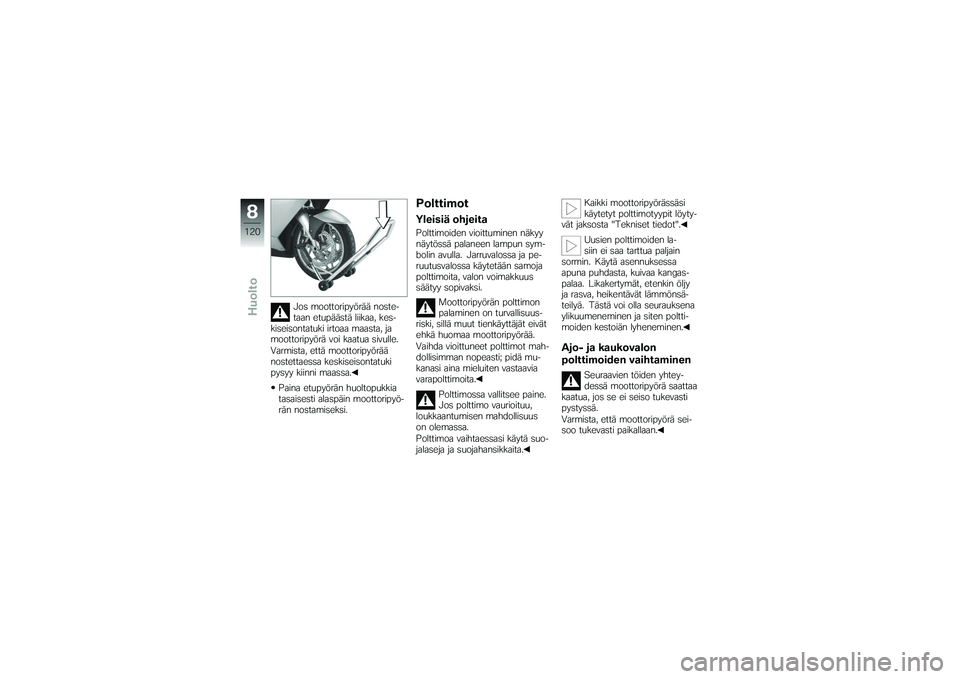

Jos moottoripyörää noste-
taan etupäästä liikaa, kes-
kiseisontatuki irtoaa maasta, ja
moottoripyörä voi kaatua sivulle.
Varmista, että moottoripyörää
nostettaessa keskiseisontatuki
pysyy kiinni maassa.
Paina etupyörän huoltopukkia
tasaisesti alaspäin moottoripyö-
rän nostamiseksi.
PolttimotYleisiä ohjeitaPolttimoiden vioittuminen näkyy
näytössä palaneen lampun sym-
bolin avulla. Jarruvalossa ja pe-
ruutusvalossa käytetään samoja
polttimoita, valon voimakkuus
säätyy sopivaksi. Moottoripyörän polttimon
palaminen on turvallisuus-
riski, sillä muut tienkäyttäjät eivät
ehkä huomaa moottoripyörää.
Vaihda vioittuneet polttimot mah-
dollisimman nopeasti; pidä mu-
kanasi aina mieluiten vastaavia
varapolttimoita.
Polttimossa vallitsee paine.
Jos polttimo vaurioituu,
loukkaantumisen mahdollisuus
on olemassa.
Polttimoa vaihtaessasi käytä suo-
jalaseja ja suojahansikkaita. Kaikki moottoripyörässäsi
käytetyt polttimotyypit löyty-
vät jaksosta "Tekniset tiedot".
Uusien polttimoiden la-
siin ei saa tarttua paljain
sormin. Käytä asennuksessa
apuna puhdasta, kuivaa kangas-
palaa. Likakertymät, etenkin öljy
ja rasva, heikentävät lämmönsä-
teilyä. Tästä voi olla seurauksena
ylikuumeneminen ja siten poltti-
moiden kestoiän lyheneminen.
Ajo- ja kaukovalon
polttimoiden vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
8120zHuolto

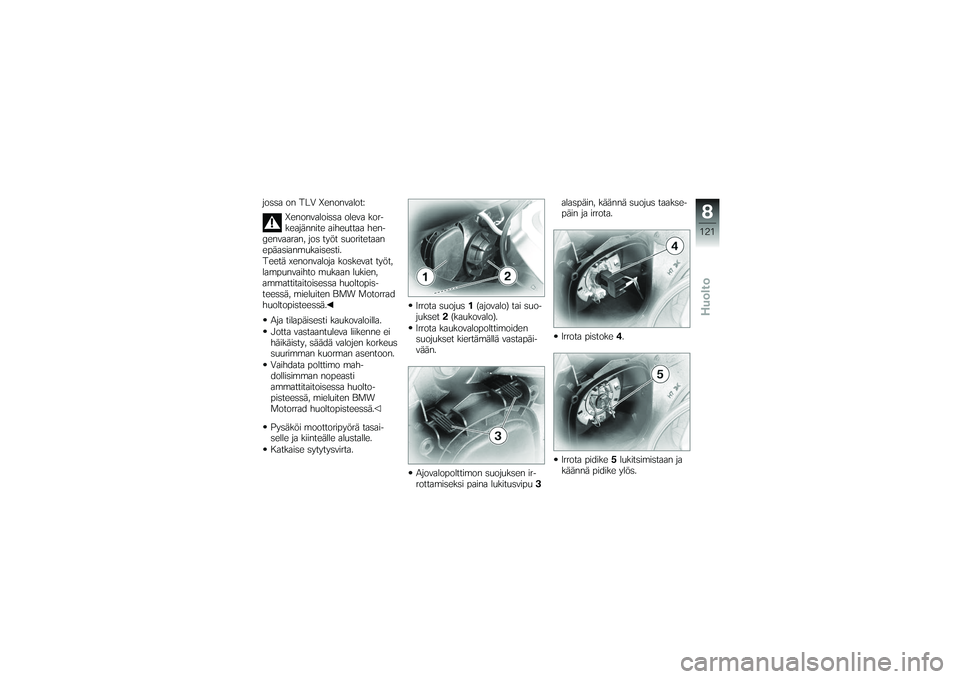

jossa on TLV Xenonvalot:Xenonvaloissa oleva kor-
keajännite aiheuttaa hen-
genvaaran, jos työt suoritetaan
epäasianmukaisesti.
Teetä xenonvaloja koskevat työt,
lampunvaihto mukaan lukien,
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motorrad
huoltopisteessä.
Aja tilapäisesti kaukovaloilla.
Jotta vastaantuleva liikenne ei
häikäisty, säädä valojen korkeus
suurimman kuorman asentoon.
Vaihdata polttimo mah-
dollisimman nopeasti
ammattitaitoisessa huolto-
pisteessä, mieluiten BMW
Motorrad huoltopisteessä.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Irrota suojus
1(ajovalo) tai suo-
jukset 2(kaukovalo).
Irrota kaukovalopolttimoiden
suojukset kiertämällä vastapäi-
vään.
Ajovalopolttimon suojuksen ir-
rottamiseksi paina lukitusvipu 3alaspäin, käännä suojus taakse-
päin ja irrota.
Irrota pistoke
4.
Irrota pidike 5lukitsimistaan ja
käännä pidike ylös.
8121zHuolto

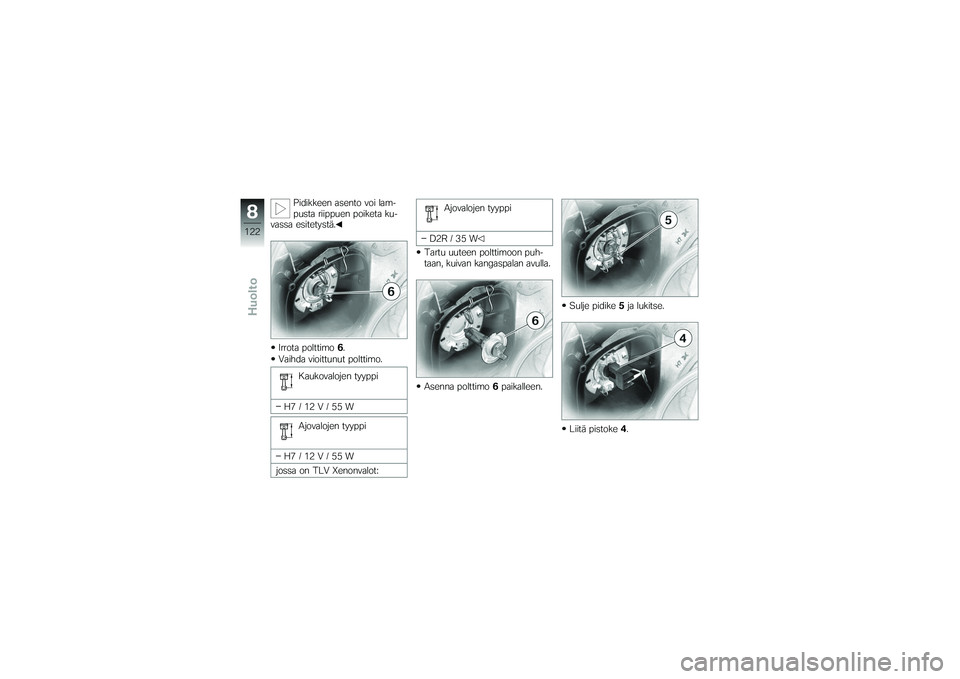

Pidikkeen asento voi lam-
pusta riippuen poiketa ku-
vassa esitetystä.
Irrota polttimo 6.
Vaihda vioittunut polttimo.
Kaukovalojen tyyppi
H7/12V/55W Ajovalojen tyyppi
H7/12V/55W
jossa on TLV Xenonvalot: Ajovalojen tyyppi
D2R / 35 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla.
Asenna polttimo 6paikalleen. Sulje pidike
5ja lukitse.
Liitä pistoke 4.
8122zHuolto

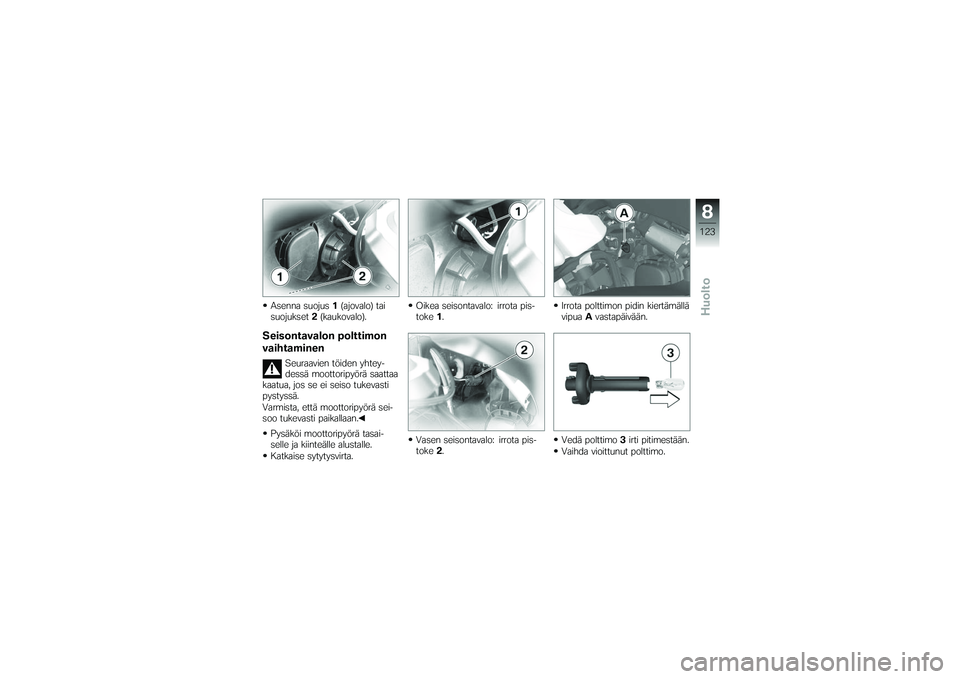

Asenna suojus1(ajovalo) tai
suojukset 2(kaukovalo).Seisontavalon polttimon
vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Oikea seisontavalo: irrota pis-
toke
1.
Vasen seisontavalo: irrota pis-
toke 2. Irrota polttimon pidin kiertämällä
vipua
Avastapäivään.
Vedä polttimo 3irti pitimestään.
Vaihda vioittunut polttimo.
8123zHuolto

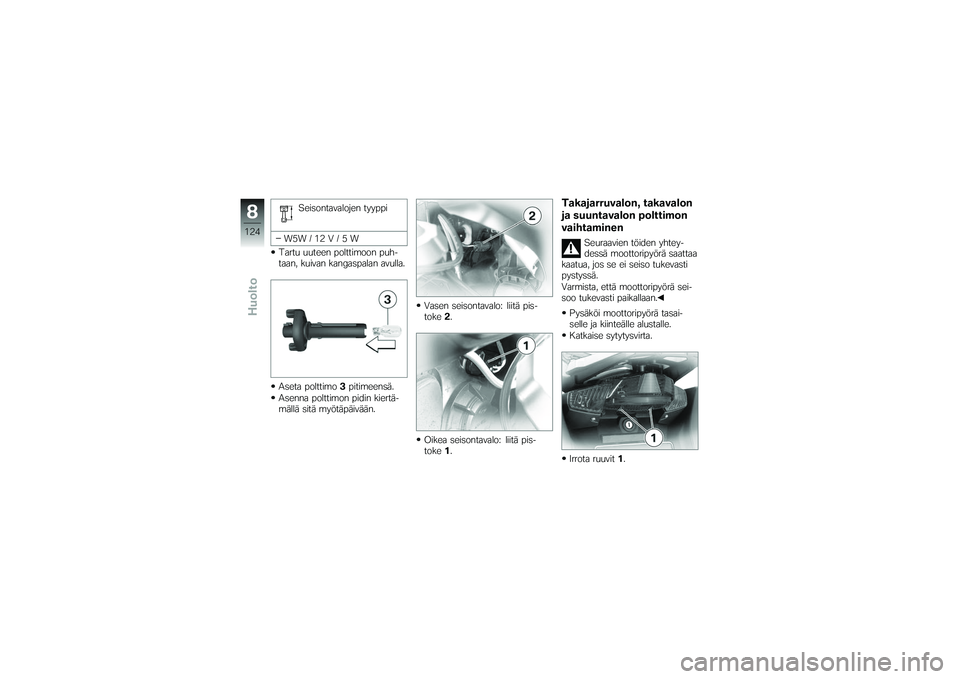

Seisontavalojen tyyppi
W5W / 12 V / 5 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla.
Aseta polttimo 3pitimeensä.
Asenna polttimon pidin kiertä-
mällä sitä myötäpäivään. Vasen seisontavalo: liitä pis-
toke
2.
Oikea seisontavalo: liitä pis-
toke 1.
Takajarruvalon, takavalon
ja suuntavalon polttimon
vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta.
Irrota ruuvit 1.
8124zHuolto

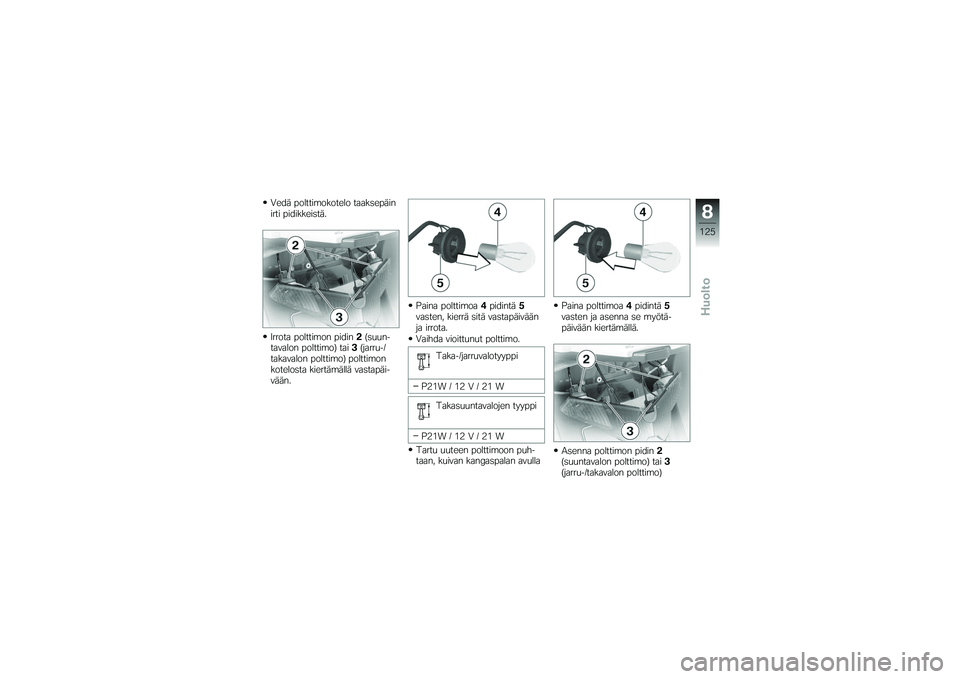

Vedä polttimokotelo taaksepäin
irti pidikkeistä.
Irrota polttimon pidin2(suun-
tavalon polttimo) tai 3(jarru-/
takavalon polttimo) polttimon
kotelosta kiertämällä vastapäi-
vään. Paina polttimoa
4pidintä 5
vasten, kierrä sitä vastapäivään
ja irrota.
Vaihda vioittunut polttimo.
Taka-/jarruvalotyyppi
P21W / 12 V / 21 W Takasuuntavalojen tyyppi
P21W / 12 V / 21 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla Paina polttimoa
4pidintä 5
vasten ja asenna se myötä-
päivään kiertämällä.
Asenna polttimon pidin 2
(suuntavalon polttimo) tai 3
(jarru-/takavalon polttimo)
8125zHuolto

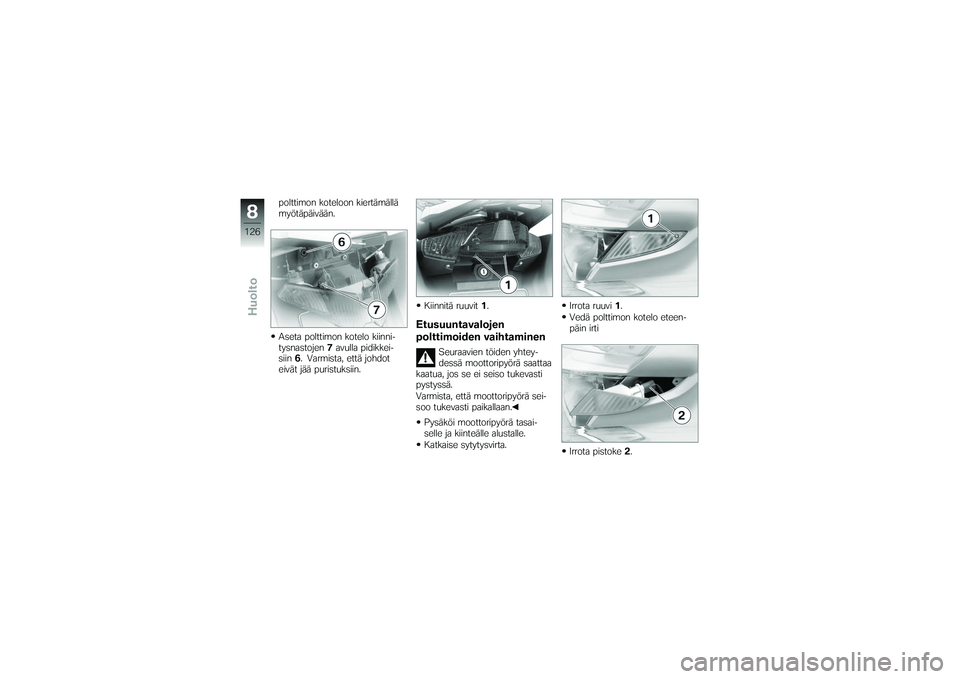

polttimon koteloon kiertämällä
myötäpäivään.
Aseta polttimon kotelo kiinni-
tysnastojen7avulla pidikkei-
siin 6. Varmista, että johdot
eivät jää puristuksiin. Kiinnitä ruuvit
1.
Etusuuntavalojen
polttimoiden vaihtaminen
Seuraavien töiden yhtey-
dessä moottoripyörä saattaa
kaatua, jos se ei seiso tukevasti
pystyssä.
Varmista, että moottoripyörä sei-
soo tukevasti paikallaan.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Katkaise sytytysvirta. Irrota ruuvi
1.
Vedä polttimon kotelo eteen-
päin irti
Irrota pistoke 2.
8126zHuolto

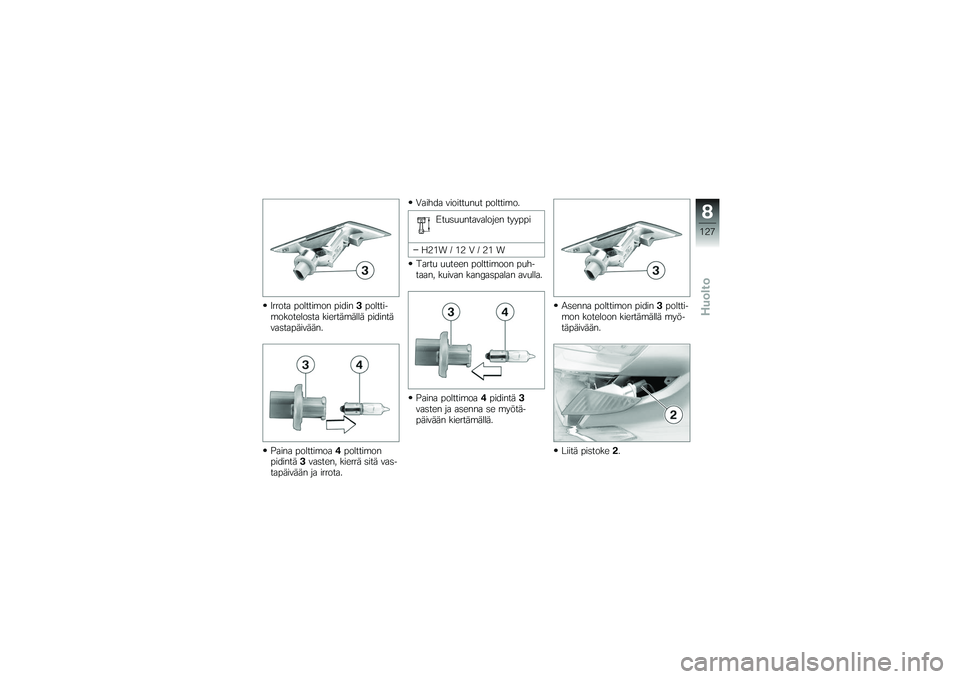

Irrota polttimon pidin3poltti-
mokotelosta kiertämällä pidintä
vastapäivään.
Paina polttimoa 4polttimon
pidintä 3vasten, kierrä sitä vas-
tapäivään ja irrota. Vaihda vioittunut polttimo.
Etusuuntavalojen tyyppi
H21W / 12 V / 21 W
Tartu uuteen polttimoon puh-
taan, kuivan kangaspalan avulla.
Paina polttimoa 4pidintä 3
vasten ja asenna se myötä-
päivään kiertämällä. Asenna polttimon pidin
3poltti-
mon koteloon kiertämällä myö-
täpäivään.
Liitä pistoke 2.
8127zHuolto

Aseta polttimon kotelo kattee-
seen.
Asenna ruuvi1Käynnistysapu
Virran ulosottopistokkee-
seen meneviä sähköjohtoja
ei ole suunniteltu moottoripyörän
käynnistysapuvirran aiheuttamalle
kuormitukselle. Liian suuri virta
voi aiheuttaa johtojen palamisen
tai vaurioita moottoripyörän elekt-
roniikassa.
Älä käytä virran ulosottopisto-
ketta moottorin käynnistämiseen
apuvirralla. Sytytysjärjestelmän jänni-
tettä johtavien osien kos-
kettaminen moottorin käydessä
voi aiheuttaa sähköiskun.
Älä koske mihinkään sytytys-
järjestelmän osaan moottorin
käydessä.
Jos käynnistyskaapeleiden
pihdit koskettavat vahin-
gossa moottoripyörää, seurauk-
sena voi olla oikosulku.
Käytä vain täysin eristettyjä
kaapelipihtejä.
Ulkopuolinen käynnistys-
apu yli 12 V:n jännitteellä
voi vahingoittaa moottoripyörän
elektroniikkaa.
Virtaa antavan ajoneuvon sähkö-
järjestelmässä tulee olla 12 V:n
jännite.
Älä kytke akkua irti sähköjärjes-
telmästä käynnistystä varten.
Akkukotelon kannen irrottami-
nen ( 130) Anna virtaa antavan ajoneuvon
moottorin käydä käynnistysta-
pahtuman ajan.
Yhdistä punaisen käynnistys-
kaapelin avulla ensin tyhjen-
tyneen akun plusnapa virtaa
antavan akun plusnapaan.
Liitä musta käynnistyskaapeli
virtaa antavan akun miinus-
napaan ja sitten tyhjentyneen
akun miinusnapaan.
Käynnistä toisen ajoneuvon
moottori normaaliin tapaan.
Jos moottori ei käynnisty, yritä
uudestaan vasta muutamien
minuuttien kuluttua käynnistin-
moottorin ja virtaa antavan akun
säästämiseksi.
Anna molempien moottoreiden
käydä muutama minuutti ennen
kaapeleiden irrottamista.
Irrota käynnistyskaapelit ensin
miinus- ja sitten plusnavoista.
Akkukotelon kannen asentami-
nen paikalleen ( 130)
