BMW MOTORRAD K 1200 GT 2007 Käsikirja (in Finnish)

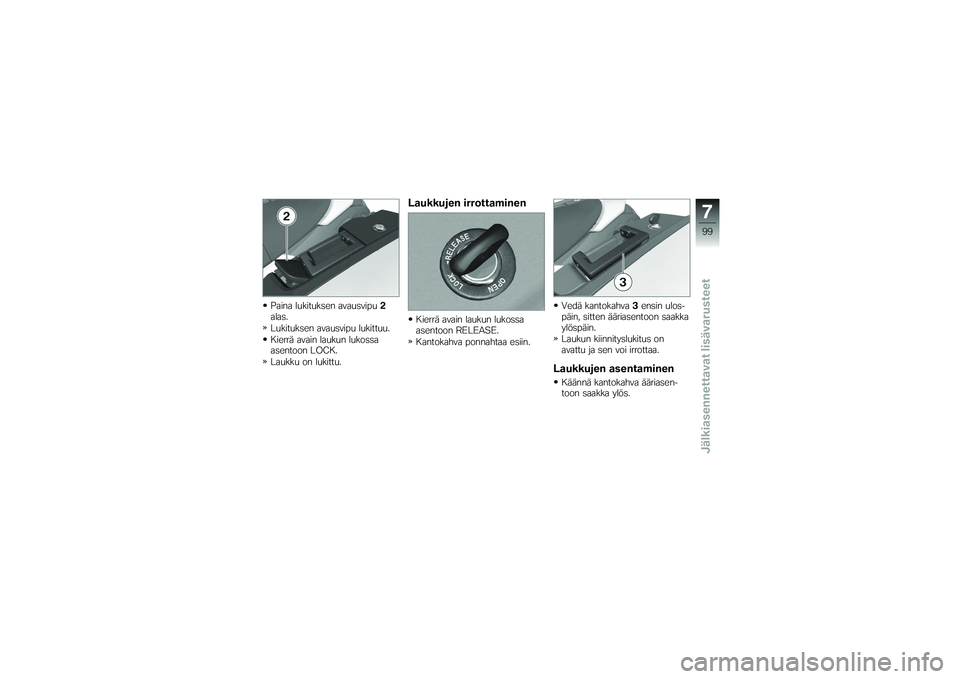

Paina lukituksen avausvipu2
alas.
Lukituksen avausvipu lukittuu.
Kierrä avain laukun lukossa
asentoon LOCK.
Laukku on lukittu.
Laukkujen irrottaminenKierrä avain laukun lukossa
asentoon RELEASE.
Kantokahva ponnahtaa esiin. Vedä kantokahva
3ensin ulos-
päin, sitten ääriasentoon saakka
ylöspäin.
Laukun kiinnityslukitus on
avattu ja sen voi irrottaa.
Laukkujen asentaminenKäännä kantokahva ääriasen-
toon saakka ylös.
799zJälkiasennettavat lisävarusteet

Aseta laukku kiinnikkeisiin4.
Paina kantokahvaa 3alaspäin,
kunnes se lukittuu.
Laukku on lukittu paikalleen.
Kierrä avain laukun lukossa
asentoon LOCK. Laukku on lukittu.
Tarkasta, että laukku on kun-
nolla kiinnitetty.
Takalaukku
JLV
Takalaukun avaaminenKierrä avain takalaukun lukossa
asentoon OPEN.
Takalaukun lukitus on avattu.
Paina lukkosylinteriä
1.
Lukituksen avausvipu 2pon-
nahtaa ylös.
Vedä lukituksen avausvipu ylös-
päin.
Takalaukun kansi ponnahtaa
auki.
7100zJälkiasennettavat lisävarusteet

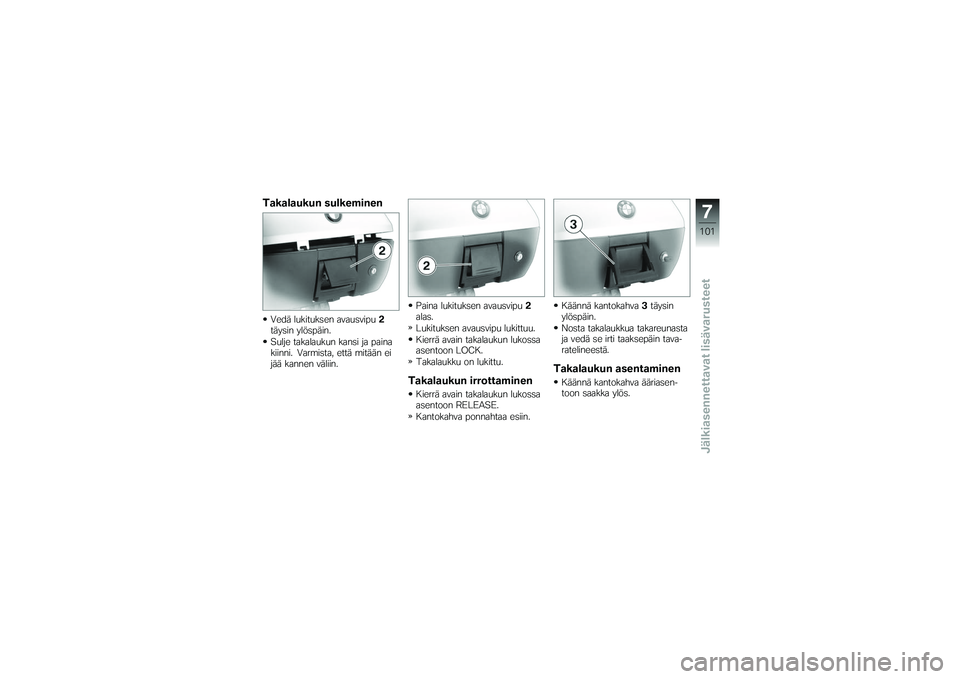

Takalaukun sulkeminenVedä lukituksen avausvipu2
täysin ylöspäin.
Sulje takalaukun kansi ja paina
kiinni. Varmista, että mitään ei
jää kannen väliin. Paina lukituksen avausvipu
2
alas.
Lukituksen avausvipu lukittuu.
Kierrä avain takalaukun lukossa
asentoon LOCK.
Takalaukku on lukittu.
Takalaukun irrottaminenKierrä avain takalaukun lukossa
asentoon RELEASE.
Kantokahva ponnahtaa esiin. Käännä kantokahva
3täysin
ylöspäin.
Nosta takalaukkua takareunasta
ja vedä se irti taaksepäin tava-
ratelineestä.
Takalaukun asentaminenKäännä kantokahva ääriasen-
toon saakka ylös.
7101zJälkiasennettavat lisävarusteet

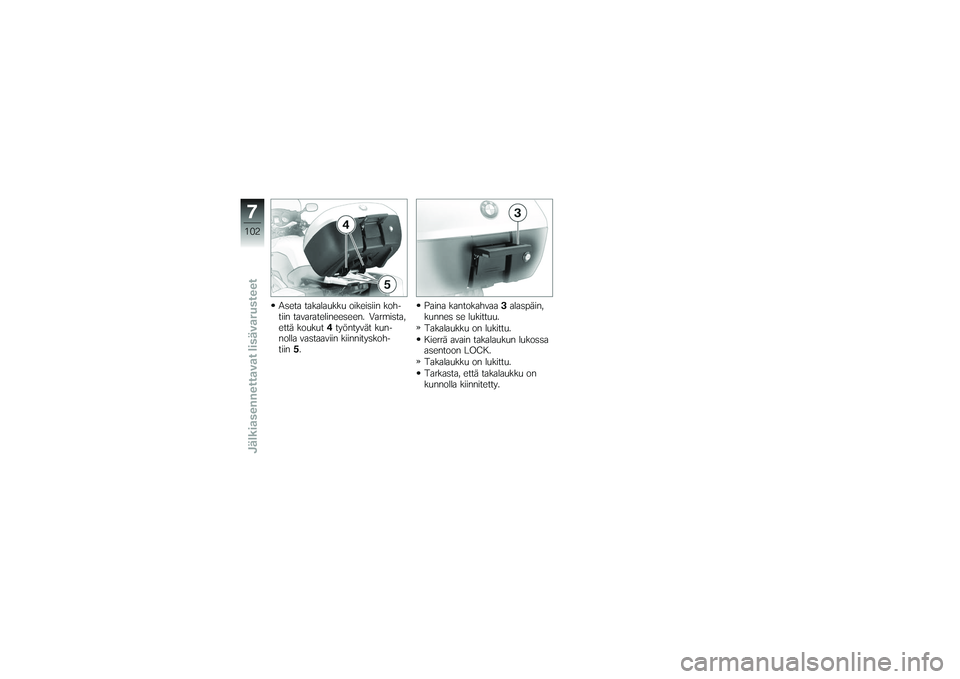

Aseta takalaukku oikeisiin koh-
tiin tavaratelineeseen. Varmista,
että koukut4työntyvät kun-
nolla vastaaviin kiinnityskoh-
tiin 5. Paina kantokahvaa
3alaspäin,
kunnes se lukittuu.
Takalaukku on lukittu.
Kierrä avain takalaukun lukossa
asentoon LOCK.
Takalaukku on lukittu.
Tarkasta, että takalaukku on
kunnolla kiinnitetty.
7102zJälkiasennettavat lisävarusteet

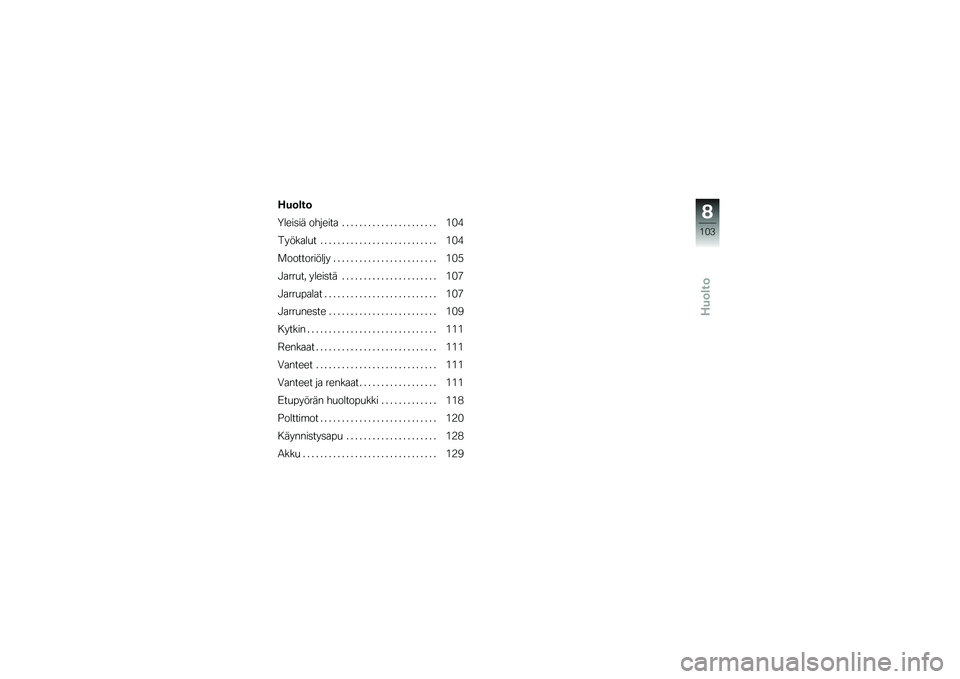

Huolto
Huolto
Yleisiä ohjeita ...................... 104
Työkalut . .......................... 104
Moottoriöljy . . . ..................... 105
Jarrut, yleistä . ..................... 107
Jarrupalat .......................... 107
Jarruneste ......................... 109
Kytkin .............................. 111
Renkaat . . .......................... 111
Vanteet . . .......................... 111
Vanteet ja renkaat . . . ............... 111
Etupyörän huoltopukki . . . .......... 118
Polttimot . .......................... 120
Käynnistysapu ..................... 128
Akku ............................... 129
8103zHuolto

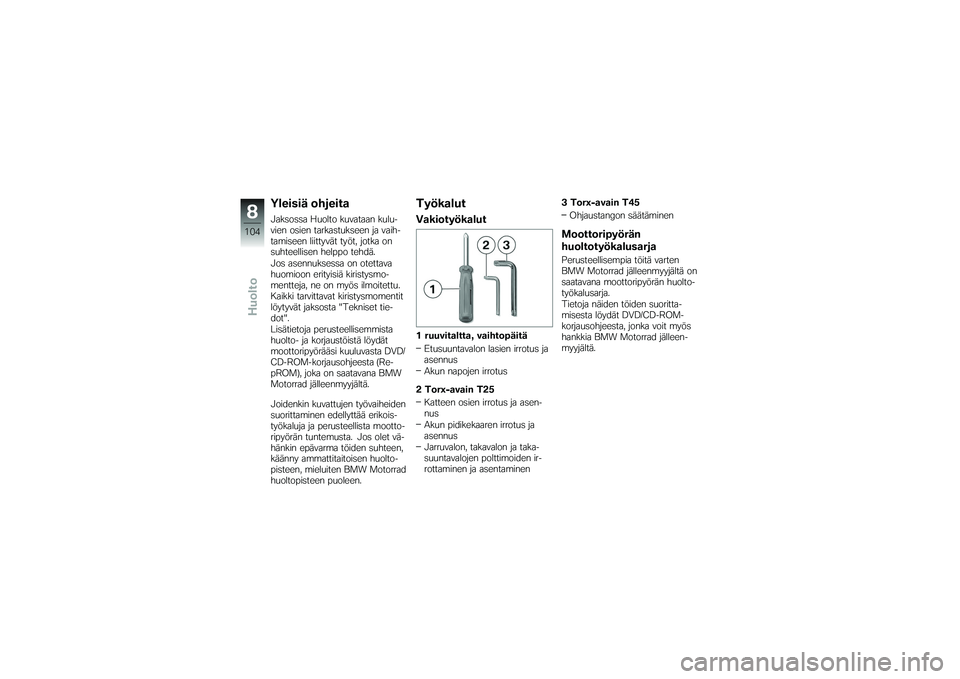

Yleisiä ohjeitaJaksossa Huolto kuvataan kulu-
vien osien tarkastukseen ja vaih-
tamiseen liittyvät työt, jotka on
suhteellisen helppo tehdä.
Jos asennuksessa on otettava
huomioon erityisiä kiristysmo-
mentteja, ne on myös ilmoitettu.
Kaikki tarvittavat kiristysmomentit
löytyvät jaksosta "Tekniset tie-
dot".
Lisätietoja perusteellisemmista
huolto- ja korjaustöistä löydät
moottoripyörääsi kuuluvasta DVD/
CD-ROM-korjausohjeesta (Re-
pROM), joka on saatavana BMW
Motorrad jälleenmyyjältä.
Joidenkin kuvattujen työvaiheiden
suorittaminen edellyttää erikois-
työkaluja ja perusteellista mootto-
ripyörän tuntemusta. Jos olet vä-
hänkin epävarma töiden suhteen,
käänny ammattitaitoisen huolto-
pisteen, mieluiten BMW Motorrad
huoltopisteen puoleen.
TyökalutVakiotyökalut1 ruuvitaltta, vaihtopäitäEtusuuntavalon lasien irrotus ja
asennus
Akun napojen irrotus
2Torx-avainT25 Katteen osien irrotus ja asen-
nus
Akun pidikekaaren irrotus ja
asennus
Jarruvalon, takavalon ja taka-
suuntavalojen polttimoiden ir-
rottaminen ja asentaminen 3Torx-avainT45
Ohjaustangon säätäminen
Moottoripyörän
huoltotyökalusarjaPerusteellisempia töitä varten
BMW Motorrad jälleenmyyjältä on
saatavana moottoripyörän huolto-
työkalusarja.
Tietoja näiden töiden suoritta-
misesta löydät DVD/CD-ROM-
korjausohjeesta, jonka voit myös
hankkia BMW Motorrad jälleen-
myyjältä.
8104zHuolto

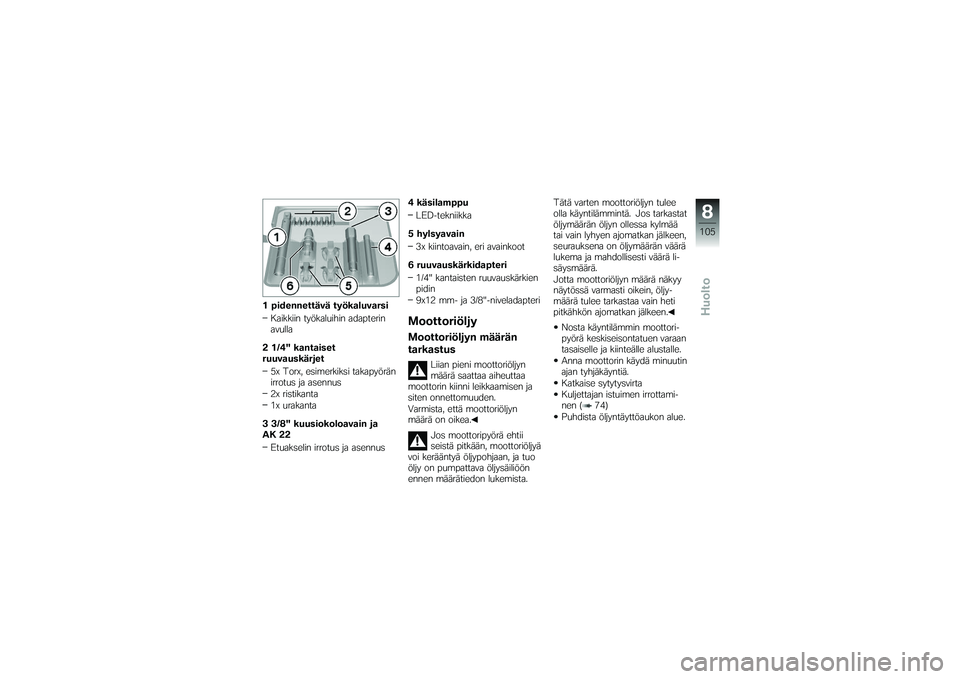

1 pidennettävä työkaluvarsiKaikkiin työkaluihin adapterin
avulla
21/4"kantaiset
ruuvauskärjet 5x Torx, esimerkiksi takapyörän
irrotus ja asennus
2x ristikanta
1x urakanta
3 3/8" kuusiokoloavain ja
AK 22 Etuakselin irrotus ja asennus 4 käsilamppu
LED-tekniikka
5 hylsyavain 3x kiintoavain, eri avainkoot
6 ruuvauskärkidapteri 1/4" kantaisten ruuvauskärkien
pidin
9x12 mm- ja 3/8"-niveladapteri
MoottoriöljyMoottoriöljyn määrän
tarkastus
Liian pieni moottoriöljyn
määrä saattaa aiheuttaa
moottorin kiinni leikkaamisen ja
siten onnettomuuden.
Varmista, että moottoriöljyn
määrä on oikea.
Jos moottoripyörä ehtii
seistä pitkään, moottoriöljyä
voi kerääntyä öljypohjaan, ja tuo
öljy on pumpattava öljysäiliöön
ennen määrätiedon lukemista. Tätä varten moottoriöljyn tulee
olla käyntilämmintä. Jos tarkastat
öljymäärän öljyn ollessa kylmää
tai vain lyhyen ajomatkan jälkeen,
seurauksena on öljymäärän väärä
lukema ja mahdollisesti väärä li-
säysmäärä.
Jotta moottoriöljyn määrä näkyy
näytössä varmasti oikein, öljy-
määrä tulee tarkastaa vain heti
pitkähkön ajomatkan jälkeen.
Nosta käyntilämmin moottori-
pyörä keskiseisontatuen varaan
tasaiselle ja kiinteälle alustalle.
Anna moottorin käydä minuutin
ajan tyhjäkäyntiä.
Katkaise sytytysvirta
Kuljettajan istuimen irrottami-
nen ( 74)
Puhdista öljyntäyttöaukon alue.
8105zHuolto

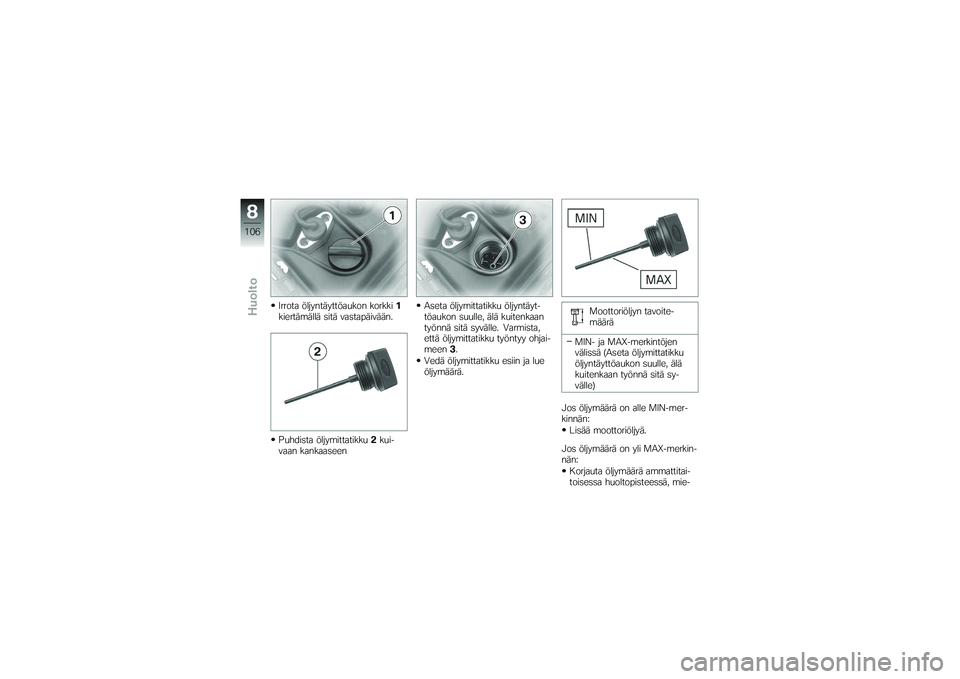

Irrota öljyntäyttöaukon korkki1
kiertämällä sitä vastapäivään.
Puhdista öljymittatikku 2kui-
vaan kankaaseen Aseta öljymittatikku öljyntäyt-
töaukon suulle, älä kuitenkaan
työnnä sitä syvälle. Varmista,
että öljymittatikku työntyy ohjai-
meen
3.
Vedä öljymittatikku esiin ja lue
öljymäärä. Moottoriöljyn tavoite-
määrä
MIN- ja MAX-merkintöjen
välissä (Aseta öljymittatikku
öljyntäyttöaukon suulle, älä
kuitenkaan työnnä sitä sy-
välle)
Jos öljymäärä on alle MIN-mer-
kinnän: Lisää moottoriöljyä.
Jos öljymäärä on yli MAX-merkin-
nän: Korjauta öljymäärä ammattitai-
toisessa huoltopisteessä, mie-
8106zHuolto

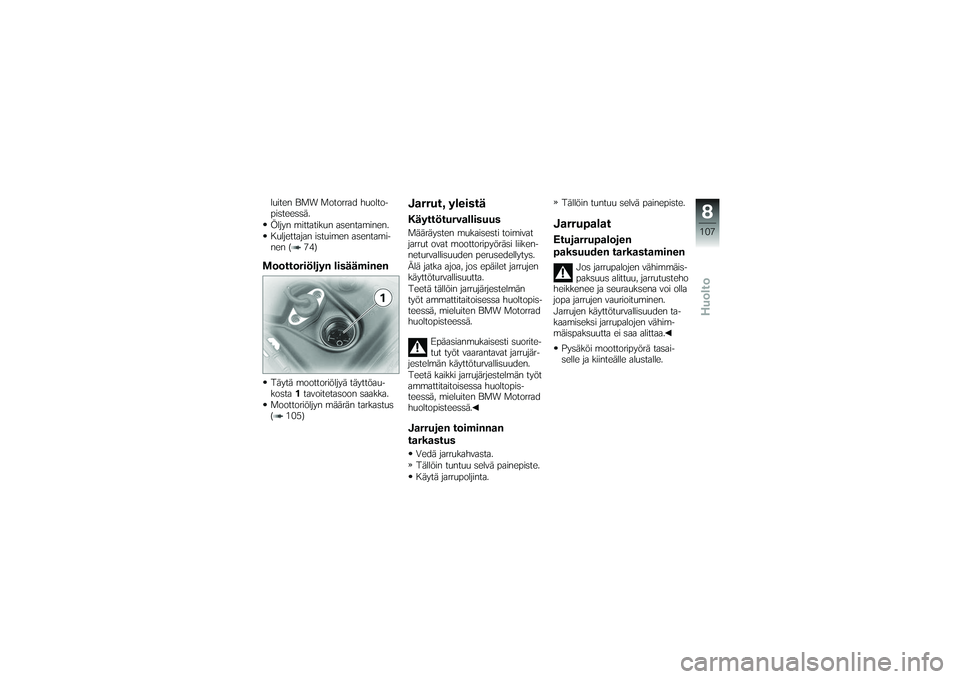

luiten BMW Motorrad huolto-
pisteessä.
Öljyn mittatikun asentaminen.
Kuljettajan istuimen asentami-
nen ( 74)Moottoriöljyn lisääminenTäytä moottoriöljyä täyttöau-
kosta1tavoitetasoon saakka.
Moottoriöljyn määrän tarkastus
( 105)
Jarrut, yleistäKäyttöturvallisuusMääräysten mukaisesti toimivat
jarrut ovat moottoripyöräsi liiken-
neturvallisuuden perusedellytys.
Älä jatka ajoa, jos epäilet jarrujen
käyttöturvallisuutta.
Teetä tällöin jarrujärjestelmän
työt ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motorrad
huoltopisteessä.
Epäasianmukaisesti suorite-
tut työt vaarantavat jarrujär-
jestelmän käyttöturvallisuuden.
Teetä kaikki jarrujärjestelmän työt
ammattitaitoisessa huoltopis-
teessä, mieluiten BMW Motorrad
huoltopisteessä.Jarrujen toiminnan
tarkastusVedä jarrukahvasta.
Tällöin tuntuu selvä painepiste.
Käytä jarrupoljinta. Tällöin tuntuu selvä painepiste.
JarrupalatEtujarrupalojen
paksuuden tarkastaminen
Jos jarrupalojen vähimmäis-
paksuus alittuu, jarrutusteho
heikkenee ja seurauksena voi olla
jopa jarrujen vaurioituminen.
Jarrujen käyttöturvallisuuden ta-
kaamiseksi jarrupalojen vähim-
mäispaksuutta ei saa alittaa.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
8107zHuolto

Tarkasta vasemman ja oikean
jarrupalan paksuus katsomalla.
Katsesuunta: pyörän ja etuhaa-
rukan välistä jarrusatulaan.Jarrupalojen kulumisraja
edessä
min 1 mm (Vain kitkapinta
ilman kiinnityslevyä)
Kulumismerkintöjen (urat) on
oltava selvästi näkyvillä.
Jos kulumismerkintä ei enää ole
selvästi näkyvissä: Tarkastuta jarrujärjestelmä
välittömästi ammattitai-
toisessa huoltopisteessä,
mieluiten BMW Motorrad
huoltopisteessä.
Takajarrupalojen
paksuuden tarkastaminen
Jos jarrupalojen vähimmäis-
paksuus alittuu, jarrutusteho
heikkenee ja seurauksena voi olla
jopa jarrujen vaurioituminen.
Jarrujen käyttöturvallisuuden ta-
kaamiseksi jarrupalojen vähim-
mäispaksuutta ei saa alittaa.
Pysäköi moottoripyörä tasai-
selle ja kiinteälle alustalle.
Tarkasta oikean jarrupalan pak-
suus katsomalla.
8108zHuolto
