Page 41 of 184

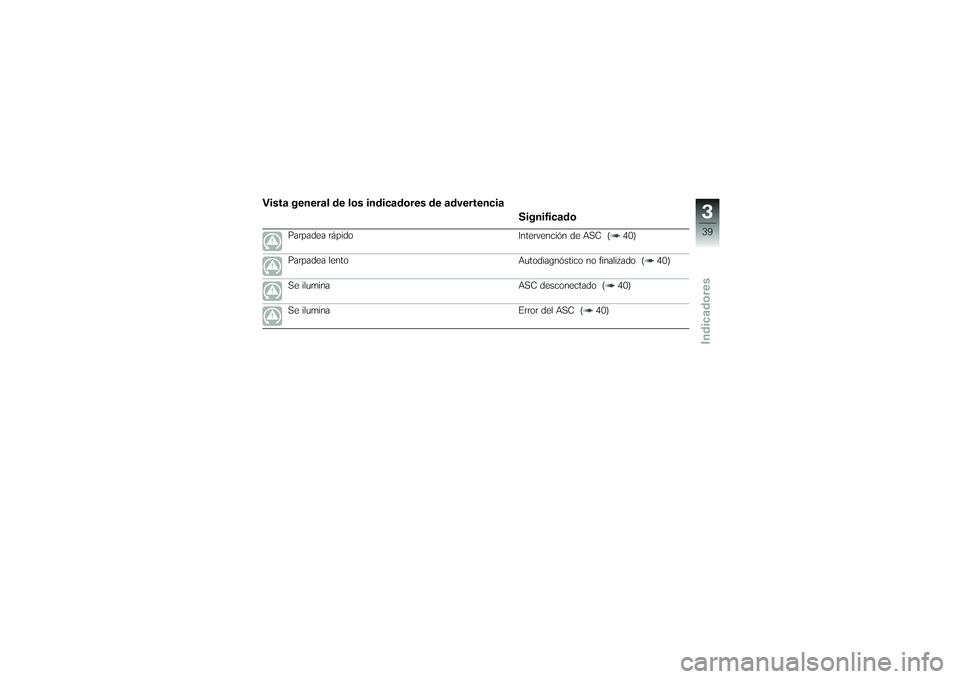

Vista general de los indicadores de advertenciaSignificado
Parpadea rápido Intervención de ASC ( 40)
Parpadea lento Autodiagnóstico no finalizado ( 40)
Se ilumina ASC desconectado ( 40)
Se ilumina Error del ASC ( 40)
339zIndicadores
Page 42 of 184

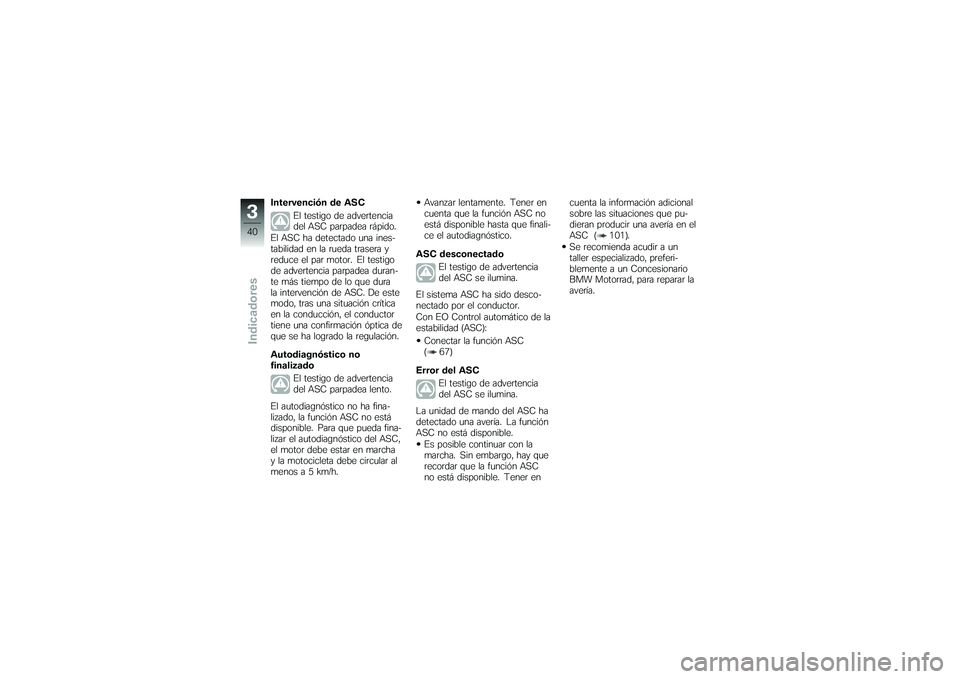

Intervención de ASCEl testigo de advertencia
del ASC parpadea rápido.
El ASC ha detectado una ines-
tabilidad en la rueda trasera y
reduce el par motor. El testigo
de advertencia parpadea duran-
te más tiempo de lo que dura
la intervención de ASC. De este
modo, tras una situación crítica
en la conducción, el conductor
tiene una confirmación óptica de
que se ha logrado la regulación.
Autodiagnóstico no
finalizado
El testigo de advertencia
del ASC parpadea lento.
El autodiagnóstico no ha fina-
lizado, la función ASC no está
disponible. Para que pueda fina-
lizar el autodiagnóstico del ASC,
el motor debe estar en marcha
y la motocicleta debe circular al
menos a 5 km/h. Avanzar lentamente. Tener en
cuenta que la función ASC no
está disponible hasta que finali-
ce el autodiagnóstico.
ASC desconectado El testigo de advertencia
del ASC se ilumina.
El sistema ASC ha sido desco-
nectado por el conductor.
Con EO Control automático de la
estabilidad (ASC): Conectar la función ASC
( 67)
Error del ASC El testigo de advertencia
del ASC se ilumina.
La unidad de mando del ASC ha
detectado una avería. La función
ASC no está disponible. Es posible continuar con la
marcha. Sin embargo, hay que
recordar que la función ASC
no está disponible. Tener en cuenta la información adicional
sobre las situaciones que pu-
dieran producir una avería en el
ASC ( 101).
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para reparar la
avería.
340zIndicadores
Page 43 of 184

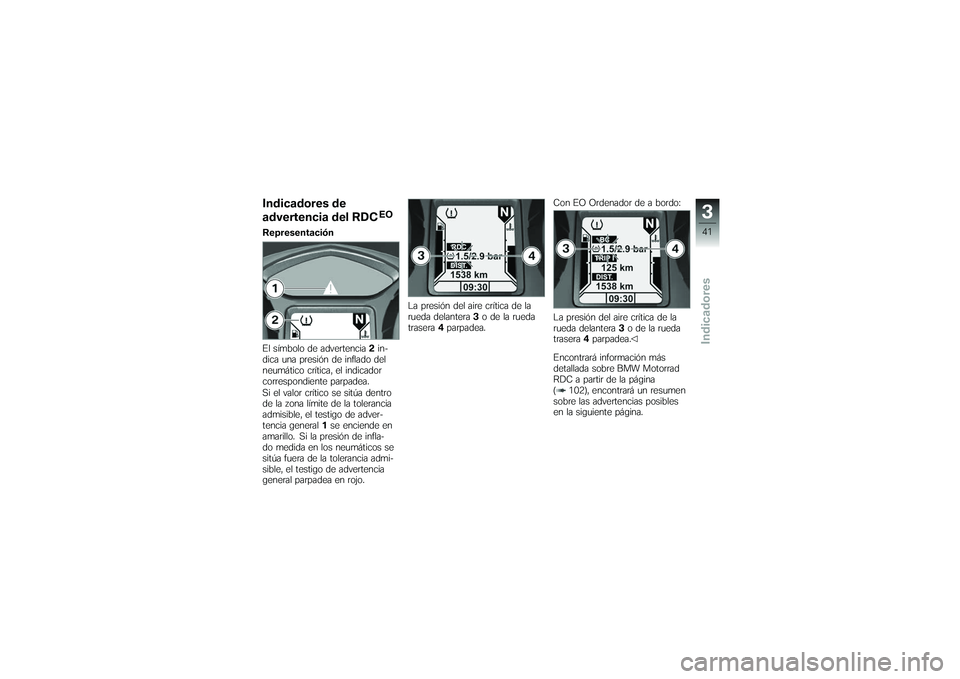

Indicadores de
advertencia del RDC
EO
Representación
El símbolo de advertencia 2in-
dica una presión de inflado del
neumático crítica, el indicador
correspondiente parpadea.
Si el valor crítico se sitúa dentro
de la zona límite de la tolerancia
admisible, el testigo de adver-
tencia general 1se enciende en
amarillo. Si la presión de infla-
do medida en los neumáticos se
sitúa fuera de la tolerancia admi-
sible, el testigo de advertencia
general parpadea en rojo. La presión del aire crítica de la
rueda delantera
3o de la rueda
trasera 4parpadea. Con EO Ordenador de a bordo:
La presión del aire crítica de la
rueda delantera
3o de la rueda
trasera 4parpadea.
Encontrará información más
detallada sobre BMW Motorrad
RDC a partir de la página
( 102), encontrará un resumen
sobre las advertencias posibles
en la siguiente página.
341zIndicadores
Page 44 of 184

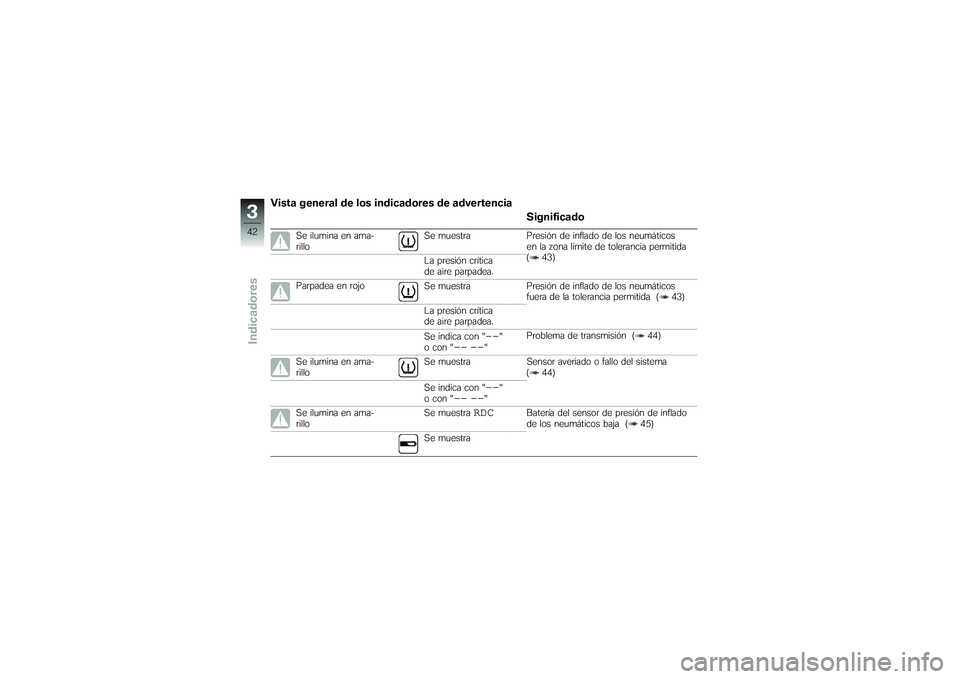

Vista general de los indicadores de advertenciaSignificado
Se ilumina en ama-
rilloSe muestra Presión de inflado de los neumáticos
en la zona límite de tolerancia permitida
( 43)
La presión crítica
de aire parpadea.
Parpadea en rojo Se muestra Presión de inflado de los neumáticos
fuera de la tolerancia permitida ( 43)
La presión crítica
de aire parpadea.
Se indica con "
--
"
o con "
-- --
" Problema de transmisión ( 44)
Se ilumina en ama-
rillo Se muestra Sensor averiado o fallo del sistema
( 44)
Se indica con "--
"
o con "
-- --
"
Se ilumina en ama-
rillo Se muestraRDC
Batería del sensor de presión de inflado
de los neumáticos baja ( 45)
Se muestra
342zIndicadores
Page 45 of 184

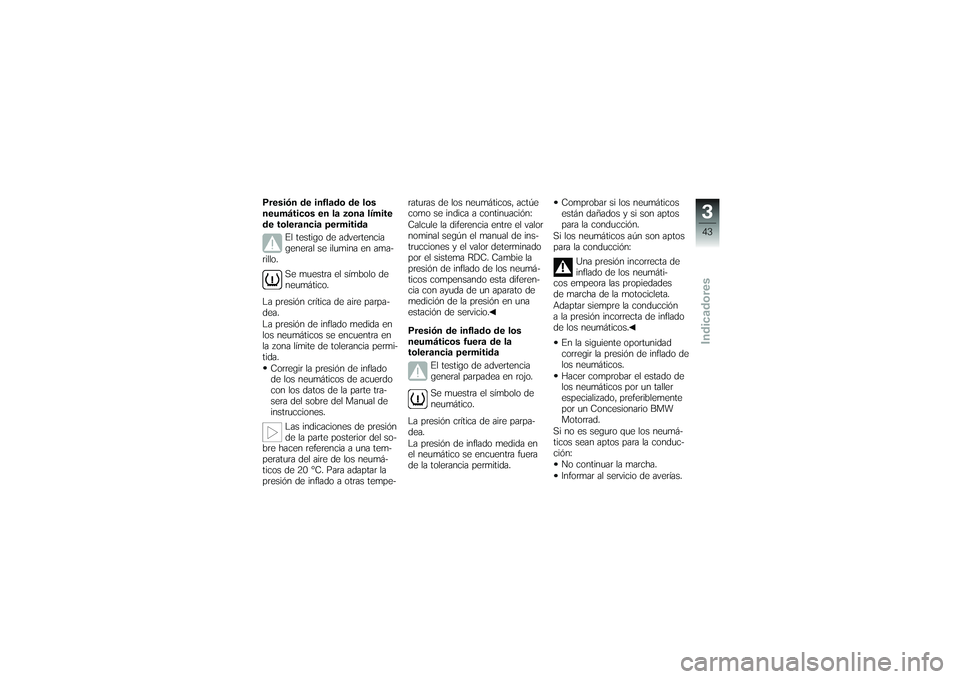

Presión de inflado de los
neumáticos en la zona límite
de tolerancia permitidaEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra el símbolo de
neumático.
La presión crítica de aire parpa-
dea.
La presión de inflado medida en
los neumáticos se encuentra en
la zona límite de tolerancia permi-
tida. Corregir la presión de inflado
de los neumáticos de acuerdo
con los datos de la parte tra-
sera del sobre del Manual de
instrucciones.
Las indicaciones de presión
de la parte posterior del so-
bre hacen referencia a una tem-
peratura del aire de los neumá-
ticos de 20 °C. Para adaptar la
presión de inflado a otras tempe- raturas de los neumáticos, actúe
como se indica a continuación:
Calcule la diferencia entre el valor
nominal según el manual de ins-
trucciones y el valor determinado
por el sistema RDC. Cambie la
presión de inflado de los neumá-
ticos compensando esta diferen-
cia con ayuda de un aparato de
medición de la presión en una
estación de servicio.
Presión de inflado de los
neumáticos fuera de la
tolerancia permitida
El testigo de advertencia
general parpadea en rojo.
Se muestra el símbolo de
neumático.
La presión crítica de aire parpa-
dea.
La presión de inflado medida en
el neumático se encuentra fuera
de la tolerancia permitida. Comprobar si los neumáticos
están dañados y si son aptos
para la conducción.
Si los neumáticos aún son aptos
para la conducción:
Una presión incorrecta de
inflado de los neumáti-
cos empeora las propiedades
de marcha de la motocicleta.
Adaptar siempre la conducción
a la presión incorrecta de inflado
de los neumáticos.
En la siguiente oportunidad
corregir la presión de inflado de
los neumáticos.
Hacer comprobar el estado de
los neumáticos por un taller
especializado, preferiblemente
por un Concesionario BMW
Motorrad.
Si no es seguro que los neumá-
ticos sean aptos para la conduc-
ción: No continuar la marcha.
Informar al servicio de averías.
343zIndicadores
Page 46 of 184

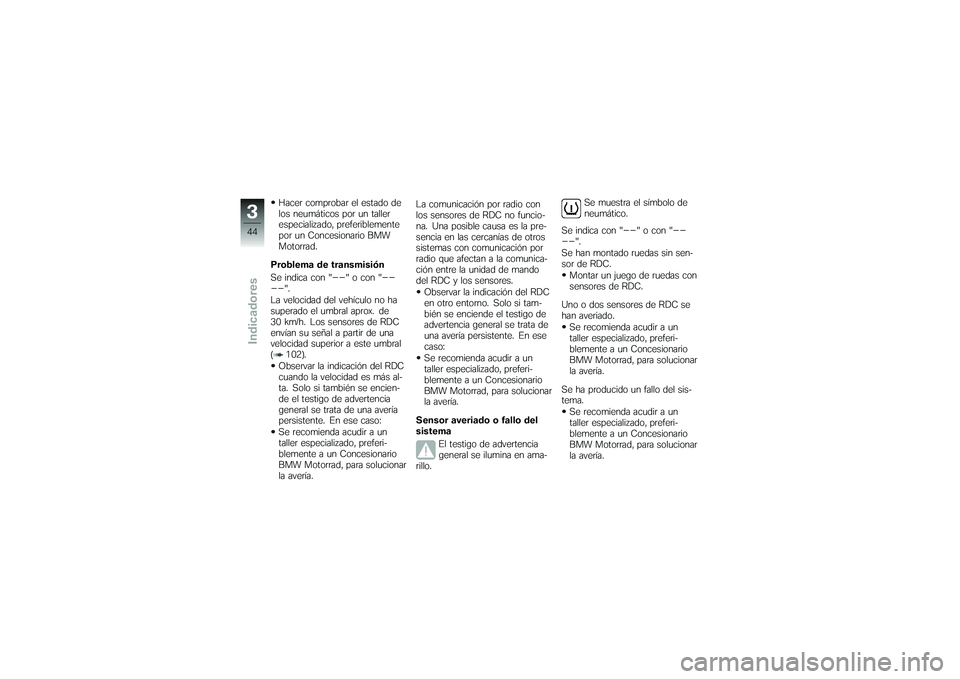

Hacer comprobar el estado de
los neumáticos por un taller
especializado, preferiblemente
por un Concesionario BMW
Motorrad.
Problema de transmisión
Se indica con "
--
" o con "
--
--
".
La velocidad del vehículo no ha
superado el umbral aprox. de
30 km/h. Los sensores de RDC
envían su señal a partir de una
velocidad superior a este umbral
( 102). Observar la indicación del RDC
cuando la velocidad es más al-
ta. Solo si también se encien-
de el testigo de advertencia
general se trata de una avería
persistente. En ese caso:
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para solucionar
la avería. La comunicación por radio con
los sensores de RDC no funcio-
na. Una posible causa es la pre-
sencia en las cercanías de otros
sistemas con comunicación por
radio que afectan a la comunica-
ción entre la unidad de mando
del RDC y los sensores.
Observar la indicación del RDC
en otro entorno. Solo si tam-
bién se enciende el testigo de
advertencia general se trata de
una avería persistente. En ese
caso:
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para solucionar
la avería.
Sensor averiado o fallo del
sistema El testigo de advertencia
general se ilumina en ama-
rillo. Se muestra el símbolo de
neumático.
Se indica con "
--
" o con "
--
--
".
Se han montado ruedas sin sen-
sor de RDC. Montar un juego de ruedas con
sensores de RDC.
Uno o dos sensores de RDC se
han averiado. Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para solucionar
la avería.
Se ha producido un fallo del sis-
tema. Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para solucionar
la avería.
344zIndicadores
Page 47 of 184

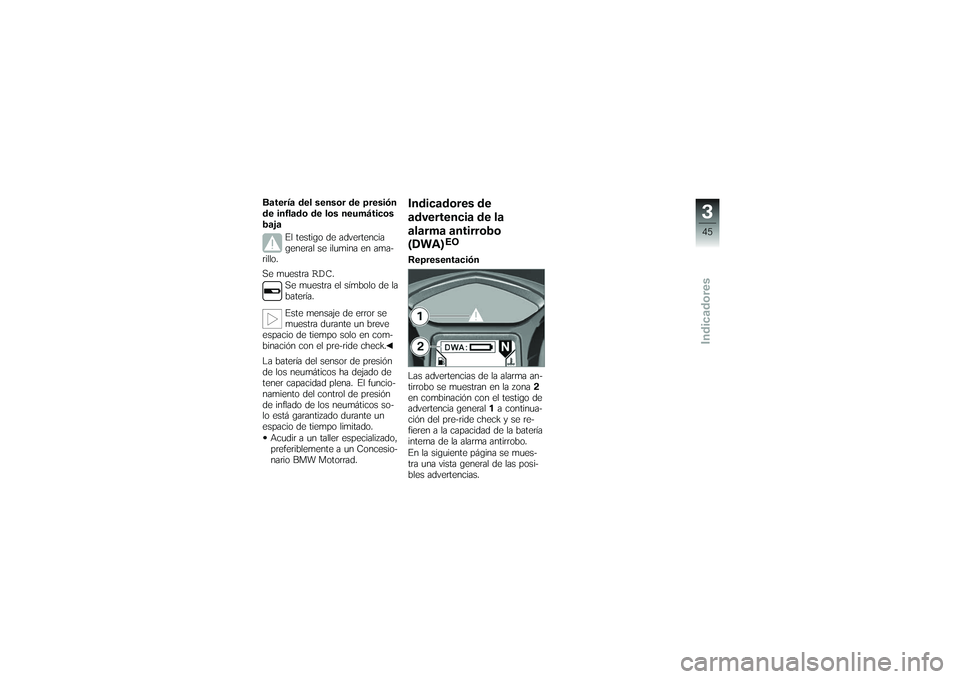

Batería del sensor de presión
de inflado de los neumáticos
bajaEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra
RDC
.
Se muestra el símbolo de la
batería.
Este mensaje de error se
muestra durante un breve
espacio de tiempo solo en com-
binación con el pre-ride check.
La batería del sensor de presión
de los neumáticos ha dejado de
tener capacidad plena. El funcio-
namiento del control de presión
de inflado de los neumáticos so-
lo está garantizado durante un
espacio de tiempo limitado.
Acudir a un taller especializado,
preferiblemente a un Concesio-
nario BMW Motorrad.
Indicadores de
advertencia de la
alarma antirrobo
(DWA)
EO
Representación
Las advertencias de la alarma an-
tirrobo se muestran en la zona 2
en combinación con el testigo de
advertencia general 1a continua-
ción del pre-ride check y se re-
fieren a la capacidad de la batería
interna de la alarma antirrobo.
En la siguiente página se mues-
tra una vista general de las posi-
bles advertencias.
345zIndicadores
Page 48 of 184

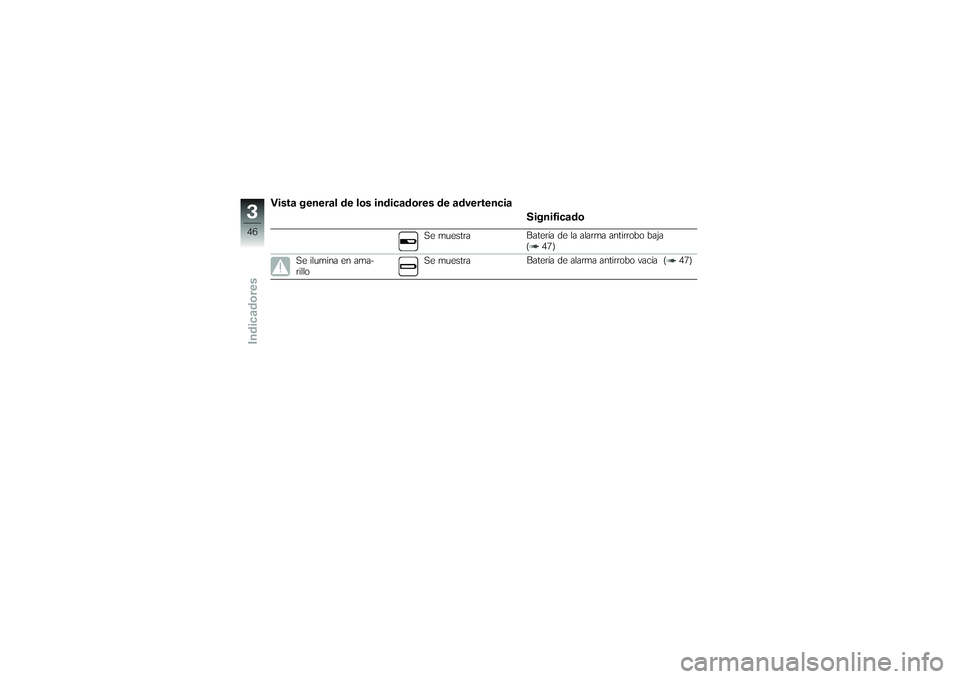

Vista general de los indicadores de advertenciaSignificado
Se muestraBatería de la alarma antirrobo baja
( 47)
Se ilumina en ama-
rillo Se muestra
Batería de alarma antirrobo vacía ( 47)
346zIndicadores
Page 49 of 184

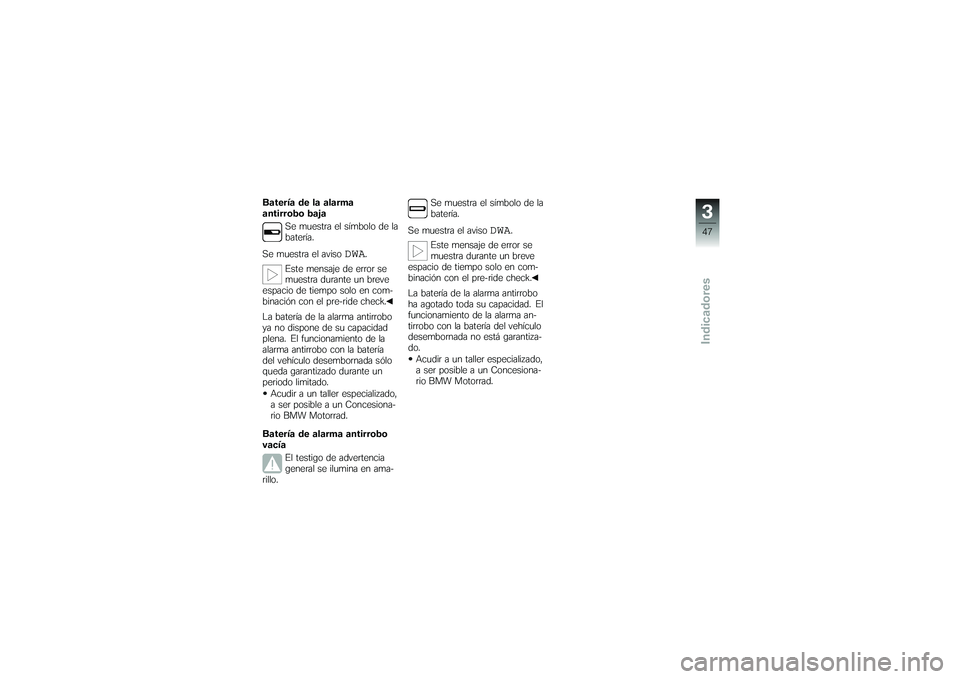

Batería de la alarma
antirrobo bajaSe muestra el símbolo de la
batería.
Se muestra el aviso
DWA
.
Este mensaje de error se
muestra durante un breve
espacio de tiempo solo en com-
binación con el pre-ride check.
La batería de la alarma antirrobo
ya no dispone de su capacidad
plena. El funcionamiento de la
alarma antirrobo con la batería
del vehículo desembornada sólo
queda garantizado durante un
periodo limitado.
Acudir a un taller especializado,
a ser posible a un Concesiona-
rio BMW Motorrad.
Batería de alarma antirrobo
vacía El testigo de advertencia
general se ilumina en ama-
rillo. Se muestra el símbolo de la
batería.
Se muestra el aviso
DWA
.
Este mensaje de error se
muestra durante un breve
espacio de tiempo solo en com-
binación con el pre-ride check.
La batería de la alarma antirrobo
ha agotado toda su capacidad. El
funcionamiento de la alarma an-
tirrobo con la batería del vehículo
desembornada no está garantiza-
do.
Acudir a un taller especializado,
a ser posible a un Concesiona-
rio BMW Motorrad.
347zIndicadores
Page 50 of 184
348zIndicadores
