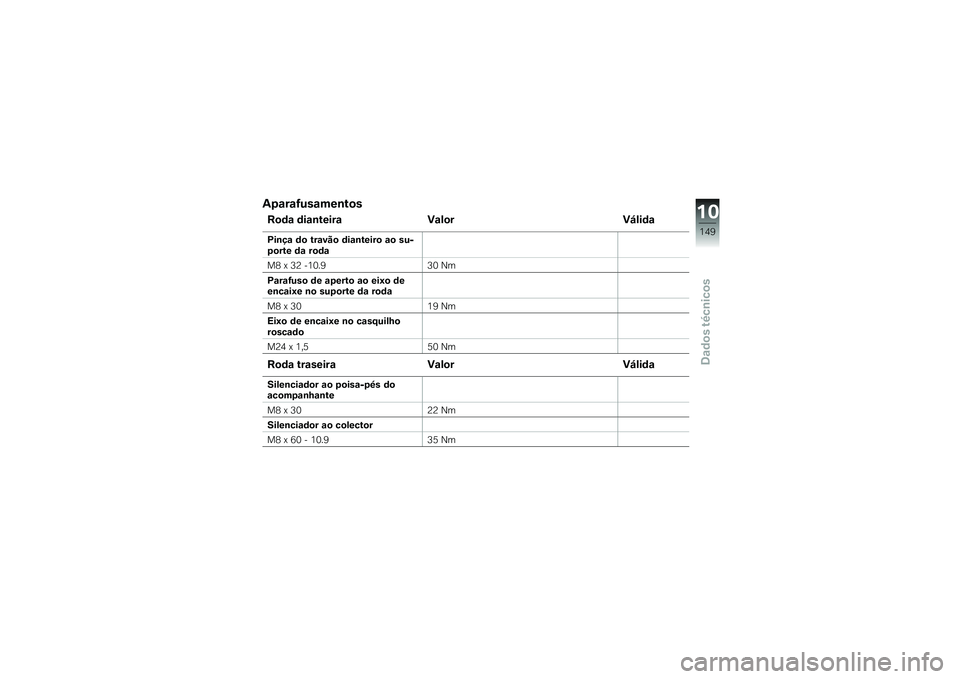

Page 151 of 182
AparafusamentosRoda dianteiraValor VálidaPinça do travão dianteiro ao su-
porte da roda
M8 x 32 -10.930 Nm
Parafuso de aperto ao eixo de
encaixe no suporte da roda
M8 x 30 19 Nm
Eixo de encaixe no casquilho
roscado
M24 x 1,5 50 NmRoda traseiraValor VálidaSilenciador ao poisa-pés do
acompanhante
M8 x 3022 Nm
Silenciador ao colector
M8 x 60 - 10.9 35 Nm
10149zDados técnicos
Page 152 of 182
Roda traseiraValor VálidaRoda traseira ao flange da roda
M10 x 1,25 x 40Apertar em cruz
60 NmGuiadorValor VálidaFixação do ajuste do guiador ao
pontalete inferior do guiador
M820 Nm
10150zDados técnicos

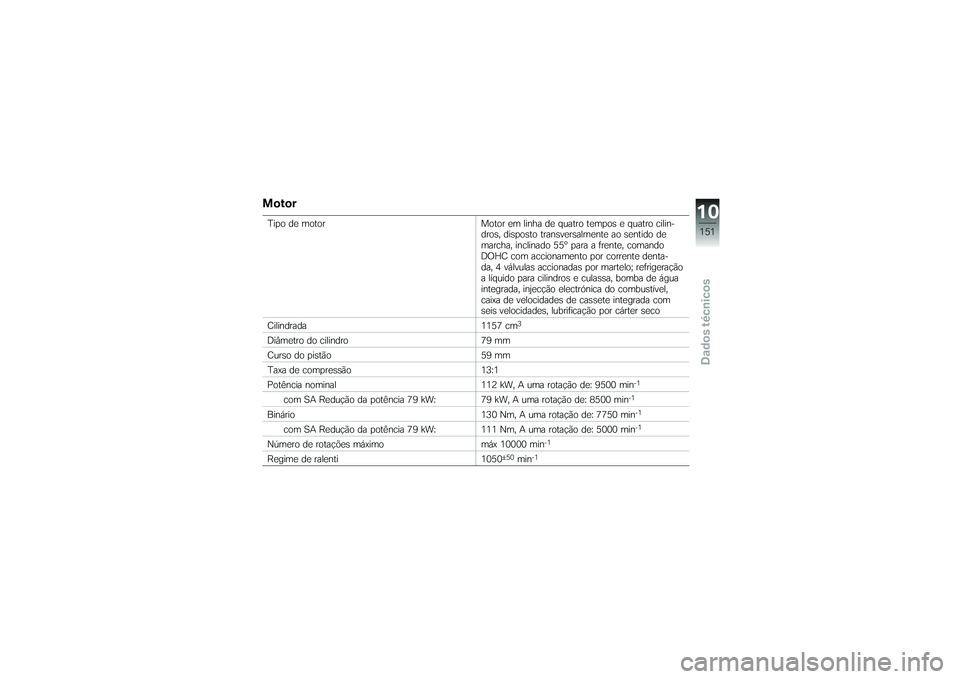

Page 153 of 182
MotorTipo de motorMotor em linha de quatro tempos e quatro cilin-
dros, disposto transversalmente ao sentido de
marcha, inclinado 55° para a frente, comando
DOHC com accionamento por corrente denta-
da, 4 válvulas accionadas por martelo; refrigeração
a líquido para cilindros e culassa, bomba de água
integrada, injecção electrónica do combustível,
caixa de velocidades de cassete integrada com
seis velocidades, lubrificação por cárter seco
Cilindrada 1157 cm
3
Diâmetro do cilindro79 mm
Curso do pistão 59 mm
Taxa de compressão 13:1
Potência nominal 112 kW, A uma rotação de: 9500 min
-1
com SA Redução da potência 79 kW: 79 kW, A uma rotação de: 8500 min
-1
Binário 130 Nm, A uma rotação de: 7750 min
-1
com SA Redução da potência 79 kW: 111 Nm, A uma rotação de: 5000 min
-1
Número de rotações máximomáx 10000 min
-1
Regime de ralenti1050
±50
min
-1
10151zDados técnicos

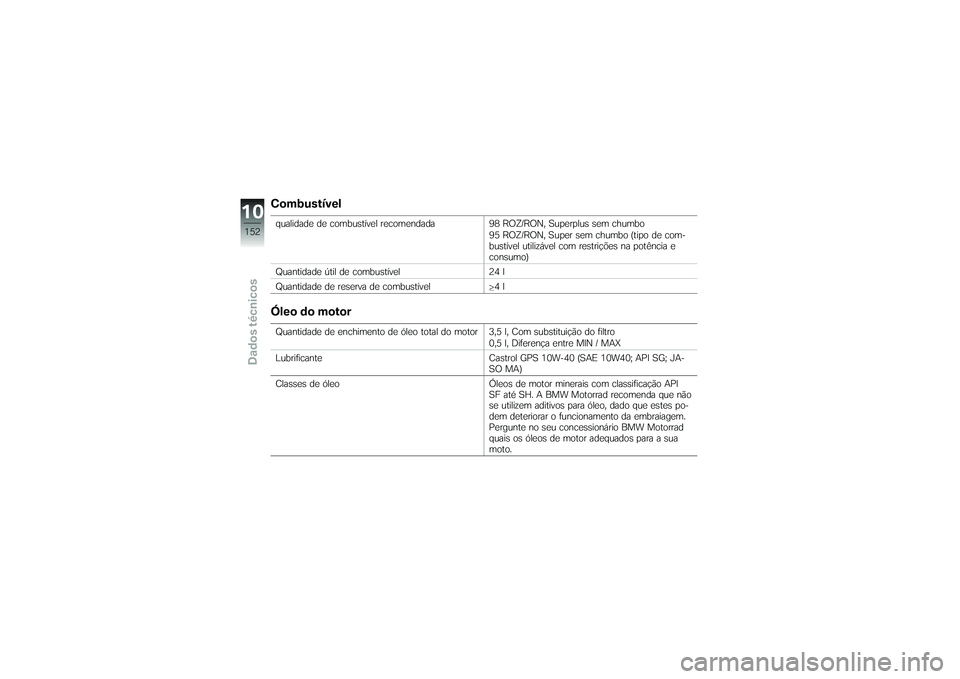

Page 154 of 182
Combustívelqualidade de combustível recomendada98 ROZ/RON, Superplus sem chumbo
95 ROZ/RON, Super sem chumbo (tipo de com-
bustível utilizável com restrições na potência e
consumo)
Quantidade útil de combustível 24 l
Quantidade de reserva de combustível 4 lÓleo do motorQuantidade de enchimento de óleo total do motor 3,5 l, Com substituição do filtro
0,5 l, Diferença entre MIN / MAX
Lubrificante Castrol GPS 10W-40 (SAE 10W40; API SG; JA-
SO MA)
Classes de óleo Óleos de motor minerais com classificação API
SF até SH. A BMW Motorrad recomenda que não
se utilizem aditivos para óleo, dado que estes po-
dem deteriorar o funcionamento da embraiagem.
Pergunte no seu concessionário BMW Motorrad
quais os óleos de motor adequados para a sua
moto.
10152zDados técnicos

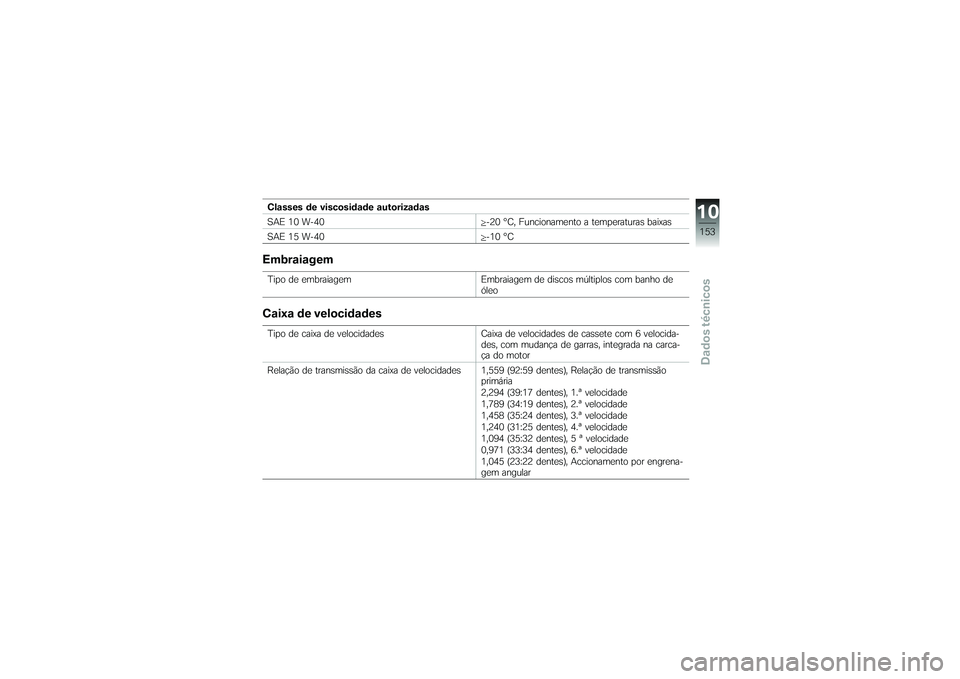

Page 155 of 182
Classes de viscosidade autorizadas
SAE 10 W-40-20 °C, Funcionamento a temperaturas baixas
SAE 15 W-40 -10 °CEmbraiagemTipo de embraiagemEmbraiagem de discos múltiplos com banho de
óleoCaixa de velocidadesTipo de caixa de velocidades Caixa de velocidades de cassete com 6 velocida-
des, com mudança de garras, integrada na carca-
ça do motor
Relação de transmissão da caixa de velocidades 1,559 (92:59 dentes), Relação de transmissão primária
2,294 (39:17 dentes), 1.ª velocidade
1,789 (34:19 dentes), 2.ª velocidade
1,458 (35:24 dentes), 3.ª velocidade
1,240 (31:25 dentes), 4.ª velocidade
1,094 (35:32 dentes), 5 ª velocidade
0,971 (33:34 dentes), 6.ª velocidade
1,045 (23:22 dentes), Accionamento por engrena-
gem angular
10153zDados técnicos

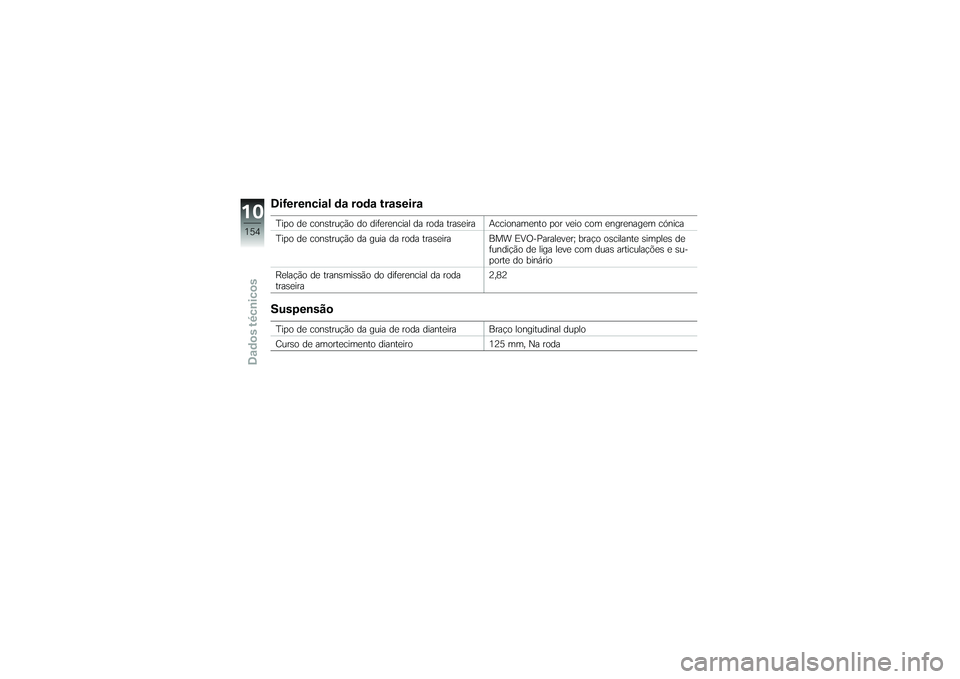

Page 156 of 182
Diferencial da roda traseiraTipo de construção do diferencial da roda traseira Accionamento por veio com engrenagem cónica
Tipo de construção da guia da roda traseira BMW EVO-Paralever; braço oscilante simples defundição de liga leve com duas articulações e su-
porte do binário
Relação de transmissão do diferencial da roda
traseira 2,82SuspensãoTipo de construção da guia de roda dianteira Braço longitudinal duplo
Curso de amortecimento dianteiro
125 mm, Na roda
10154zDados técnicos

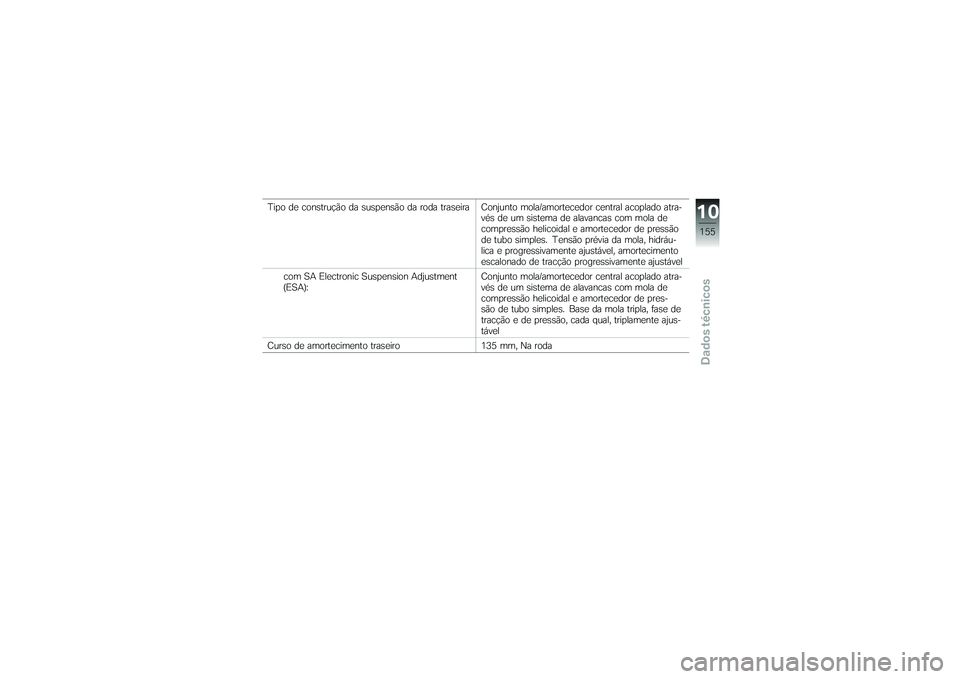

Page 157 of 182
Tipo de construção da suspensão da roda traseira Conjunto mola/amortecedor central acoplado atra-vés de um sistema de alavancas com mola de
compressão helicoidal e amortecedor de pressão
de tubo simples. Tensão prévia da mola, hidráu-
lica e progressivamente ajustável, amortecimento
escalonado de tracção progressivamente ajustável
com SA Electronic Suspension Adjustment
(ESA): Conjunto mola/amortecedor central acoplado atra-
vés de um sistema de alavancas com mola de
compressão helicoidal e amortecedor de pres-
são de tubo simples. Base da mola tripla, fase de
tracção e de pressão, cada qual, triplamente ajus-
tável
Curso de amortecimento traseiro 135 mm, Na roda
10155zDados técnicos

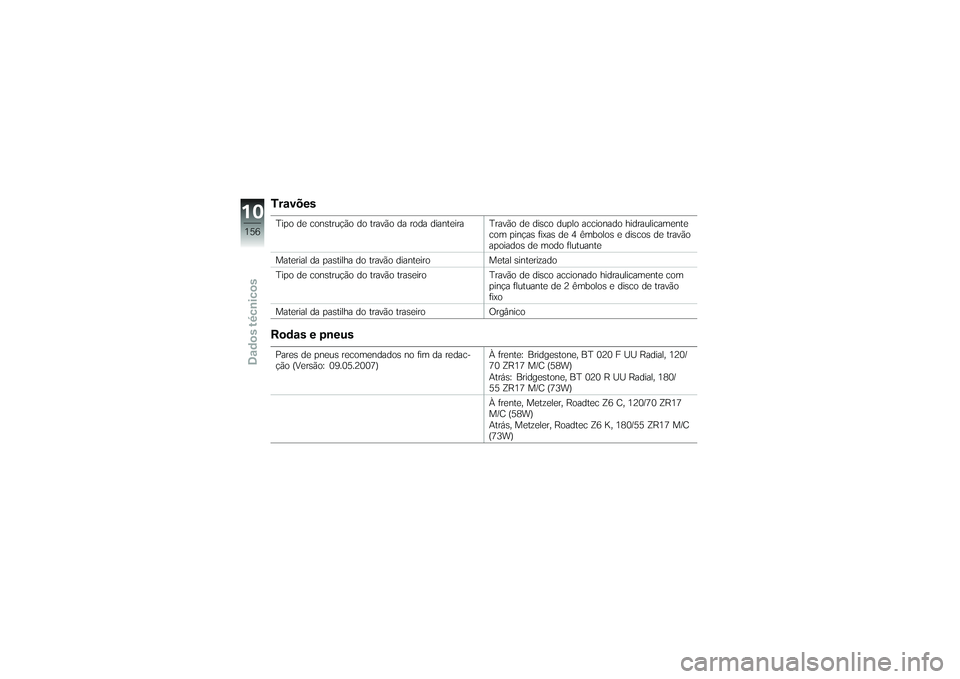

Page 158 of 182
TravõesTipo de construção do travão da roda dianteira Travão de disco duplo accionado hidraulicamentecom pinças fixas de 4 êmbolos e discos de travão
apoiados de modo flutuante
Material da pastilha do travão dianteiro Metal sinterizado
Tipo de construção do travão traseiro Travão de disco accionado hidraulicamente com
pinça flutuante de 2 êmbolos e disco de travão
fixo
Material da pastilha do travão traseiro OrgânicoRodas e pneusPares de pneus recomendados no fim da redac-
ção (Versão: 09.05.2007) À frente: Bridgestone, BT 020 F UU Radial, 120/
70 ZR17 M/C (58W)
Atrás: Bridgestone, BT 020 R UU Radial, 180/
55 ZR17 M/C (73W)
À frente, Metzeler, Roadtec Z6 C, 120/70 ZR17
M/C (58W)
Atrás, Metzeler, Roadtec Z6 K, 180/55 ZR17 M/C
(73W)
10156zDados técnicos

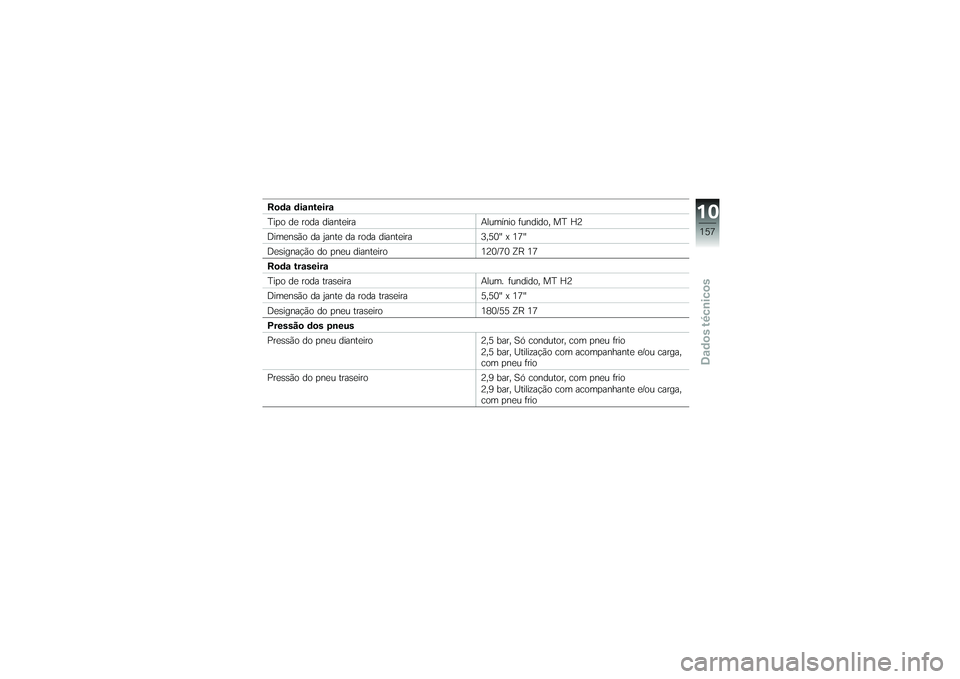

Page 159 of 182
Roda dianteira
Tipo de roda dianteiraAlumínio fundido, MT H2
Dimensão da jante da roda dianteira 3,50" x 17"
Designação do pneu dianteiro 120/70 ZR 17
Roda traseira
Tipo de roda traseira Alum. fundido, MT H2
Dimensão da jante da roda traseira 5,50" x 17"
Designação do pneu traseiro 180/55 ZR 17
Pressão dos pneus
Pressão do pneu dianteiro 2,5 bar, Só condutor, com pneu frio
2,5 bar, Utilização com acompanhante e/ou carga,
com pneu frio
Pressão do pneu traseiro 2,9 bar, Só condutor, com pneu frio
2,9 bar, Utilização com acompanhante e/ou carga,
com pneu frio
10157zDados técnicos

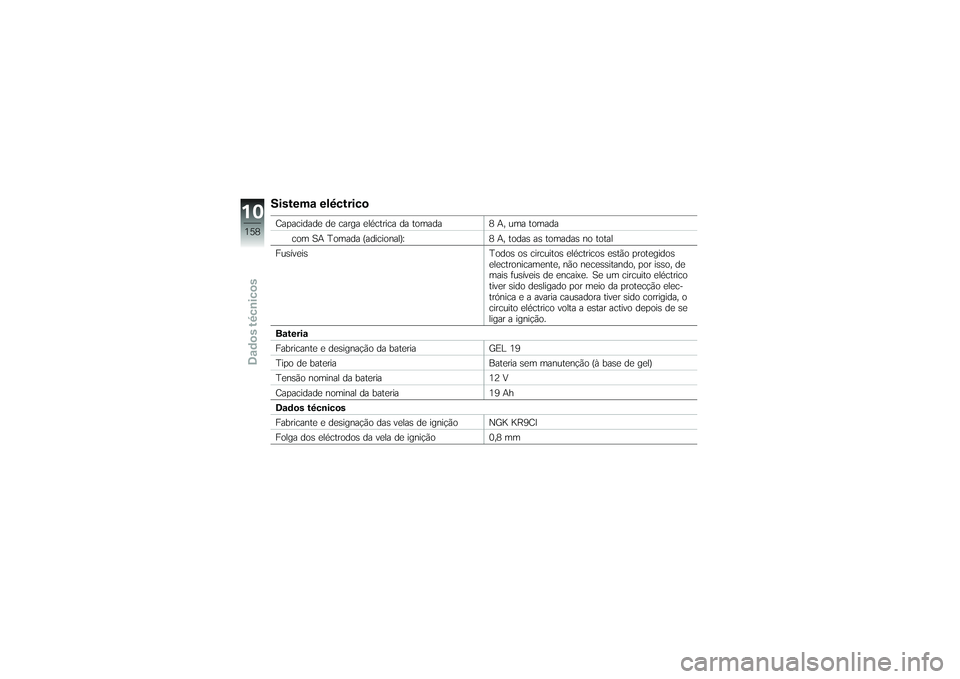

Page 160 of 182
Sistema eléctricoCapacidade de carga eléctrica da tomada8 A, uma tomada
com SA Tomada (adicional): 8 A, todas as tomadas no total
Fusíveis Todos os circuitos eléctricos estão protegidos
electronicamente, não necessitando, por isso, de
mais fusíveis de encaixe. Se um circuito eléctrico
tiver sido desligado por meio da protecção elec-
trónica e a avaria causadora tiver sido corrigida, o
circuito eléctrico volta a estar activo depois de se
ligar a ignição.
Bateria
Fabricante e designação da bateria GEL 19
Tipo de bateria Bateria sem manutenção (à base de gel)
Tensão nominal da bateria 12 V
Capacidade nominal da bateria 19 Ah
Dados técnicos
Fabricante e designação das velas de ignição NGK KR9CI
Folga dos eléctrodos da vela de ignição 0,8 mm
10158zDados técnicos
