BMW MOTORRAD K 1200 LT 2002 Instruktionsbok (in Swedish)

9
Översikt och handhavande
1

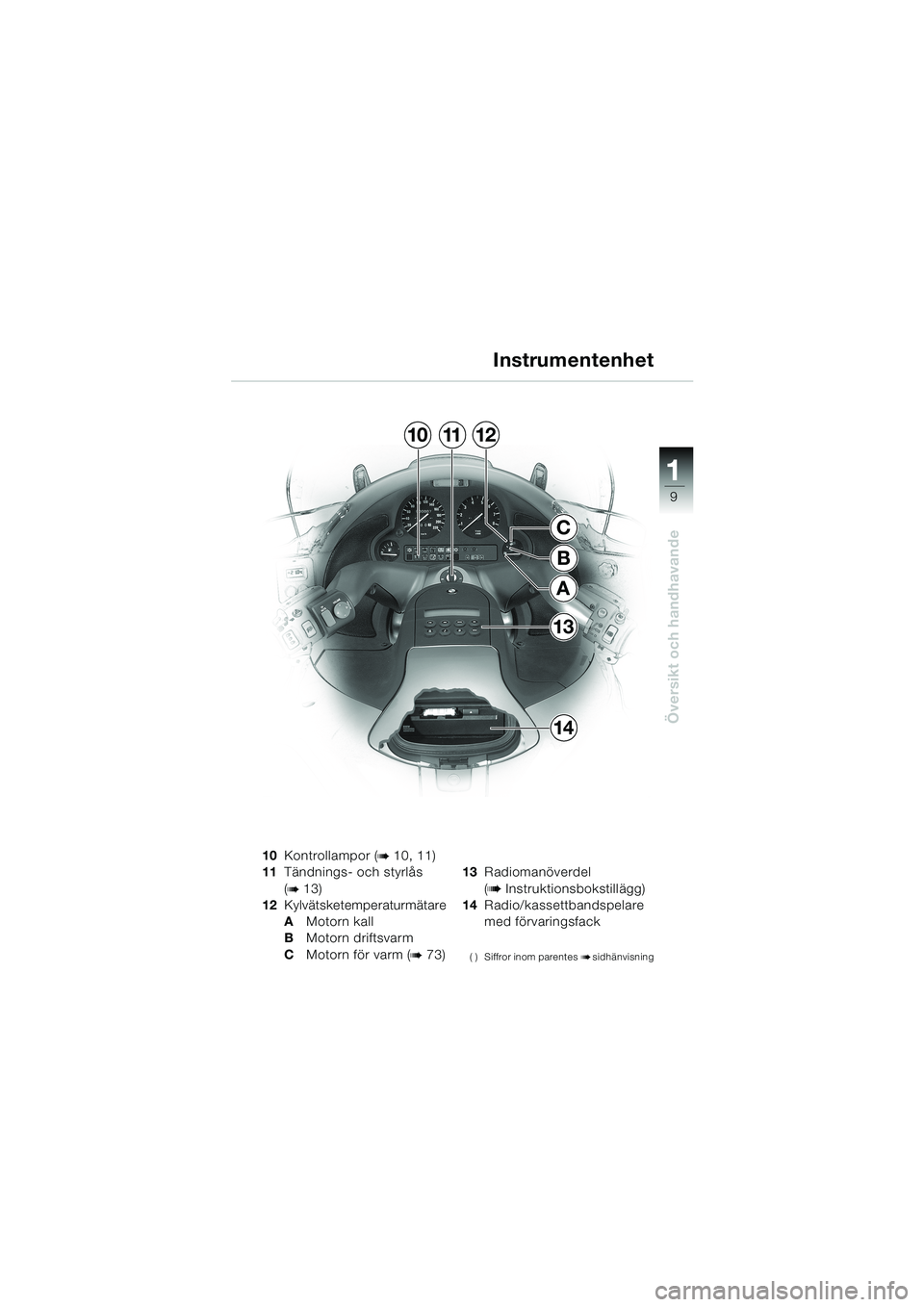

Instrumentenhet
10Kontrollampor (b 10, 11)
11Tändnings- och styrlås
(
b 13)
12Kylvätsketemperaturmätare
AMotorn kall
BMotorn driftsvarm
CMotorn för varm (
b 73)13Radiomanöverdel
(
b Instruktionsbokstillägg)
14Radio/kassettbandspelare
med förvaringsfack
( ) Siffror inom parentes bsidhänvisning
13
14
1011
C
A
B
12
10LTbks4.bk Seite 9 Dienstag, 27. August 2002 10:29 10

10
Översikt och handhavande
1
45762
BA
98
13

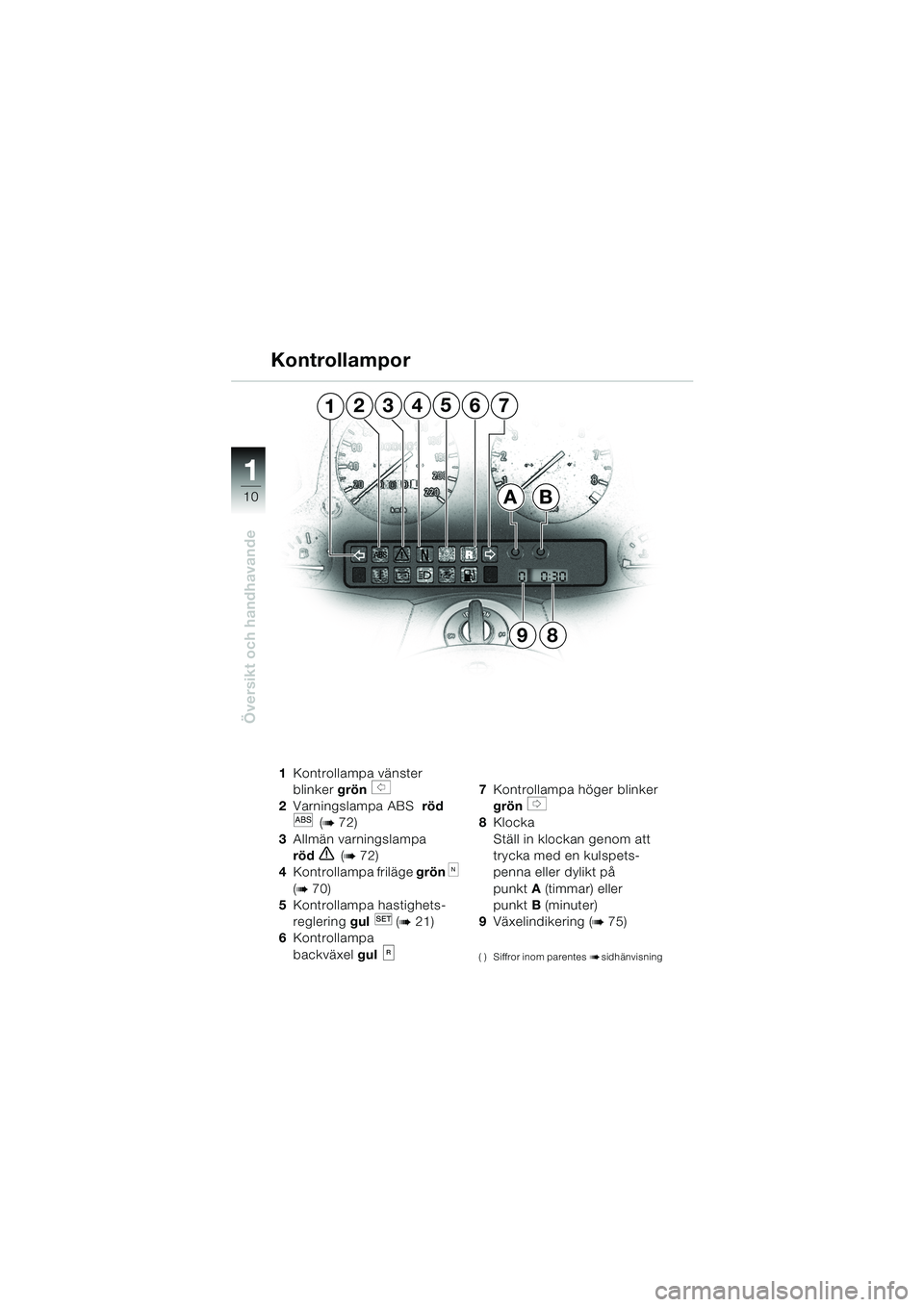

1Kontrollampa vänster
blinker grön
s
2Varningslampa ABS röd
l (b 72)
3Allmän varningslampa
röd
e (b 72)
4Kontrollampa friläge grön
k
(
b 70)
5Kontrollampa hastighets-
reglering gul (
b 21)
6Kontrollampa
backväxel gul7Kontrollampa höger blinker
grön
t
8Klocka
Ställ in klockan genom att
trycka med en kulspets-
penna eller dylikt på
punktA(timmar) eller
punktB (minuter)
9Växelindikering (
b 75)
( ) Siffror inom parentes bsidhänvisning
Kontrollampor
10LTbks4.bk Seite 10 Dienstag, 27. August 2002 10:29 10

11
Översikt och handhavande
1

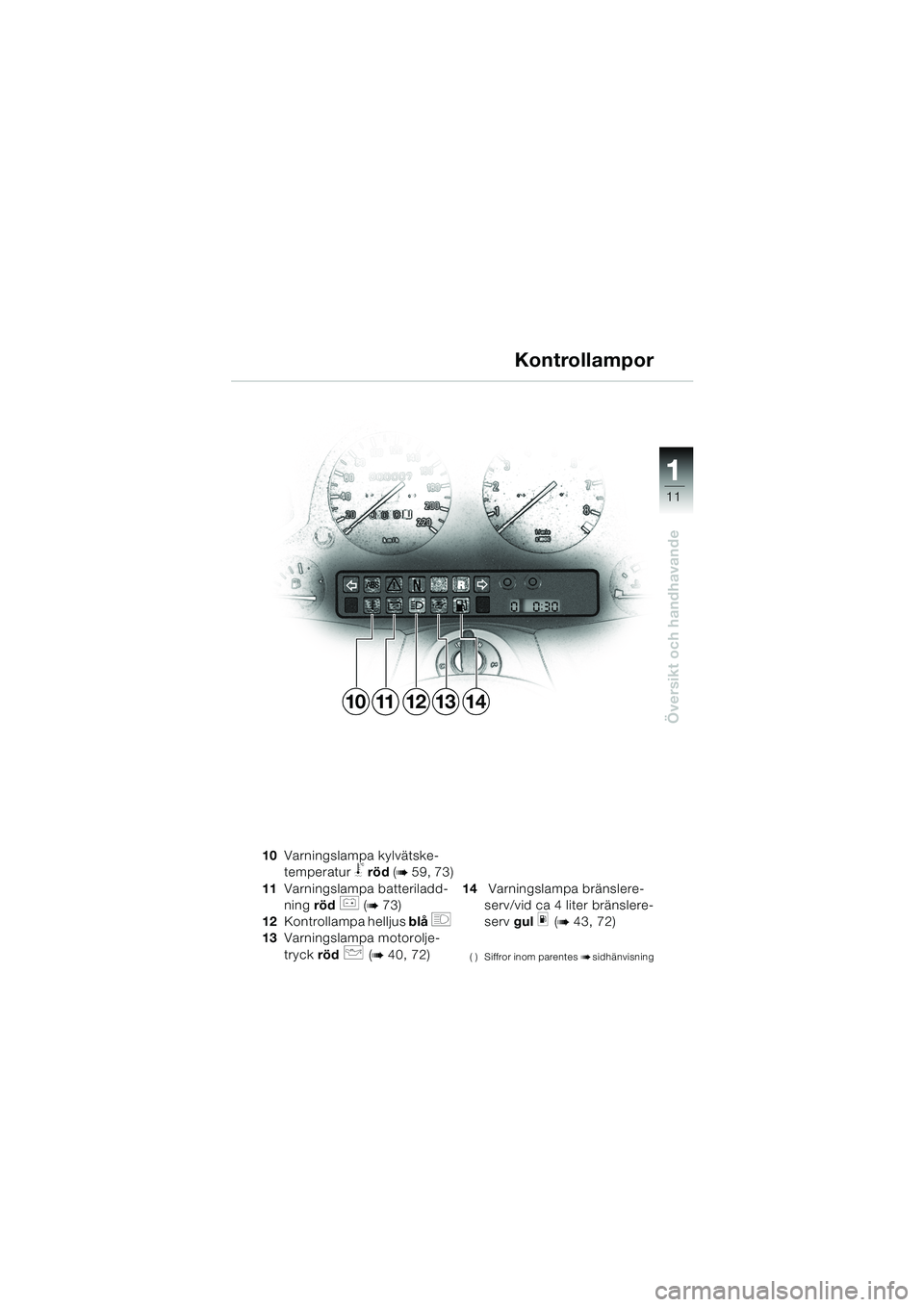

Kontrollampor
10Varningslampa kylvätske-
temperatur
j röd (b 59, 73)
11Varningslampa batteriladd-
ning röd
r (b 73)
12Kontrollampa helljus blå
q
13 Varningslampa motorolje-
tryck röd
p (b 40, 72)14 Varningslampa bränslere-
serv/vid ca 4 liter bränslere-
serv gul
m (b 43, 72)
( ) Siffror inom parentes bsidhänvisning
1011121314
10LTbks4.bk Seite 11 Dienstag, 27. August 2002 10:29 10

12
Översikt och handhavande
1

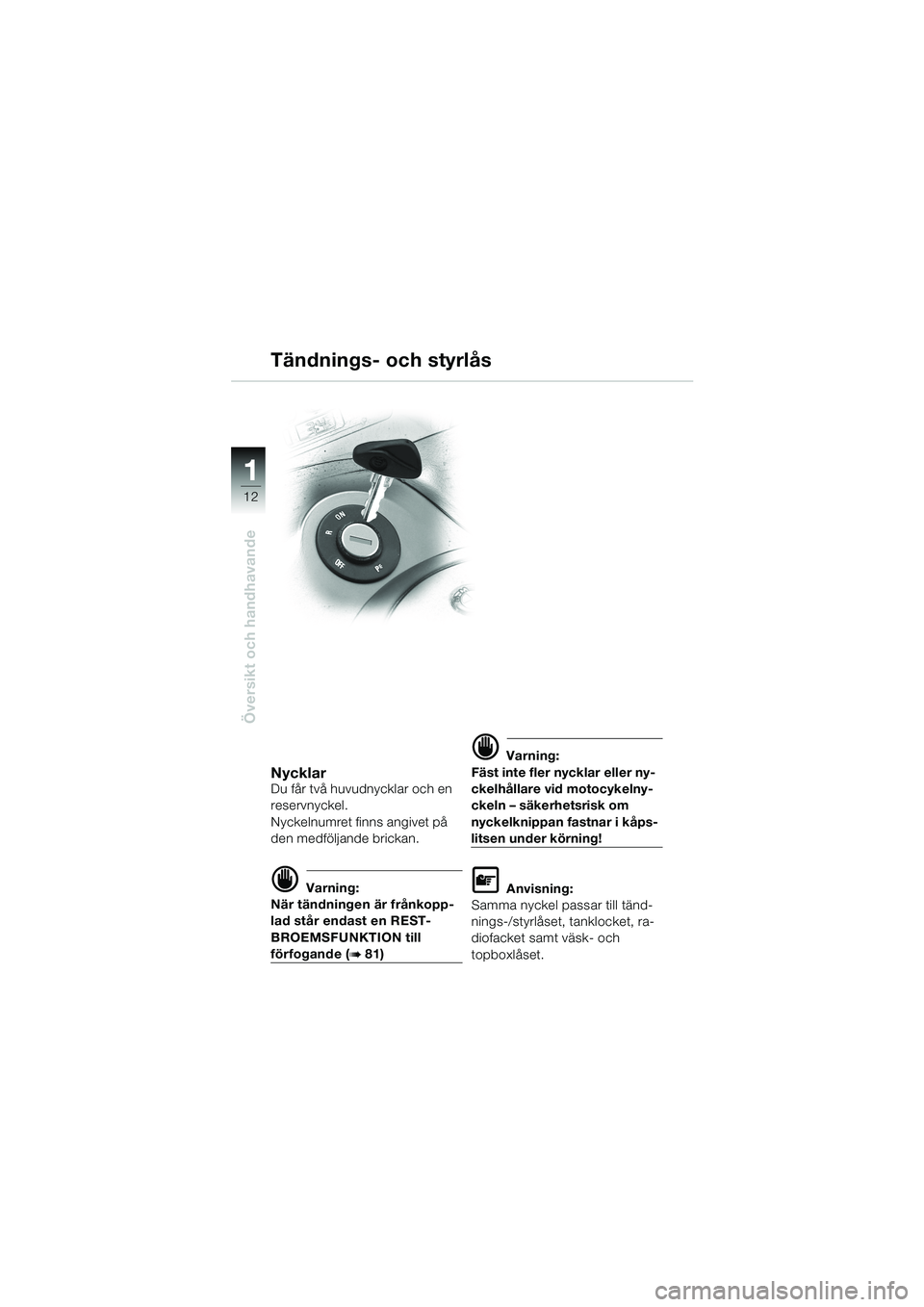

Tändnings- och styrlås
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medföljande brickan.
d Varning:
När tändningen är frånkopp-
lad står endast en REST-
BROEMSFUNKTION till
förfogande (b 81)
d Varning:
Fäst inte fler nycklar eller ny-
ckelhållare vid motocykelny-
ckeln – säkerhetsrisk om
nyckelknippan fastnar i kåps-
litsen under körning!
L Anvisning:
Samma nyckel passar till tänd-
nings-/styrlåset, tanklocket, ra-
diofacket samt väsk- och
topboxlåset.
10LTbks4.bk Seite 12 Dienstag, 27. August 2002 10:29 10

13
Översikt och handhavande
1

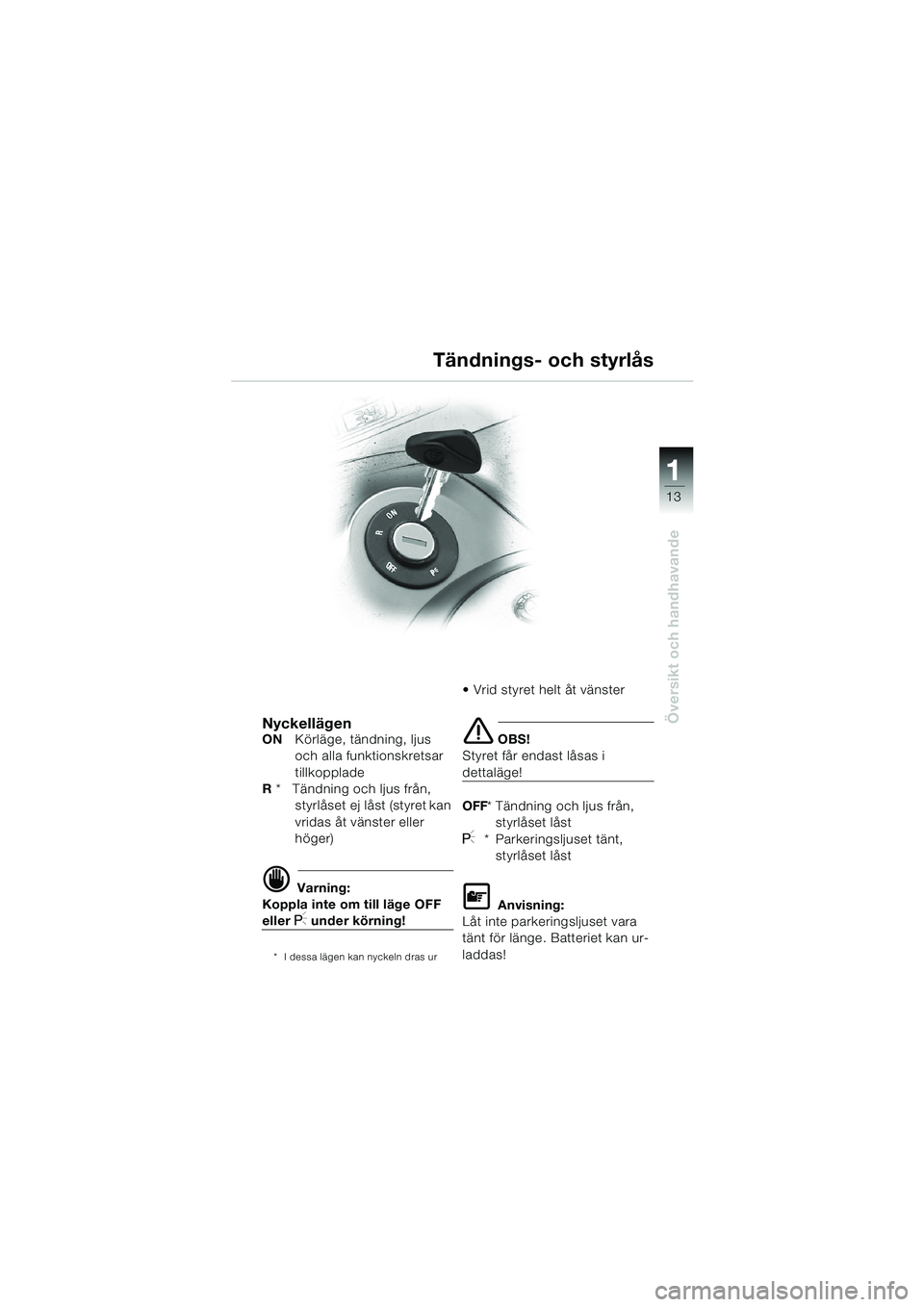

Tändnings- och styrlås
NyckellägenONKörläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF*Tändning och ljus från,
styrlåset låst
I*Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10LTbks4.bk Seite 13 Dienstag, 27. August 2002 10:29 10

14
Översikt och handhavande
1

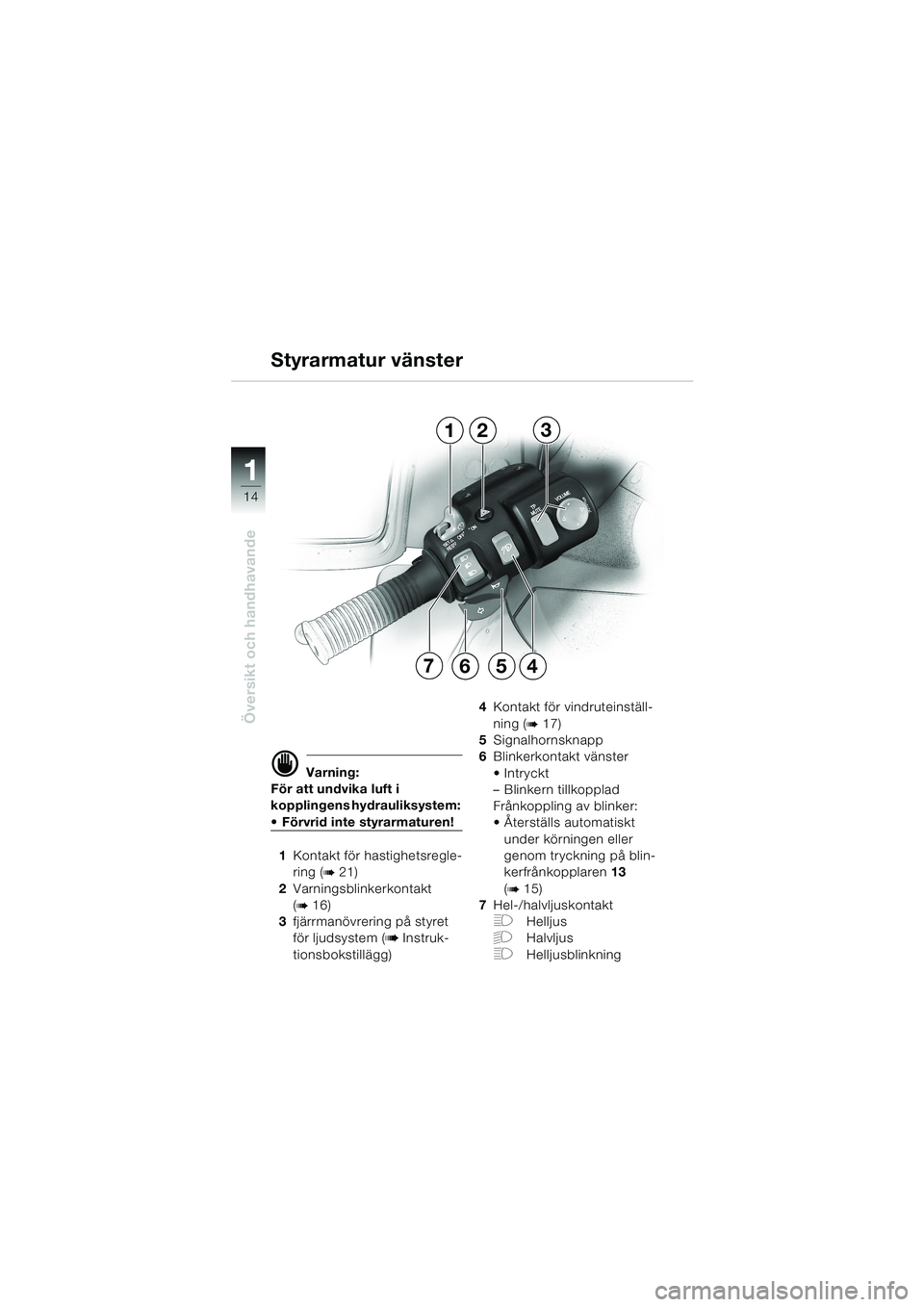

Styrarmatur vänster
d Varning:
För att undvika luft i
kopplingens hydrauliksystem:
Förvrid inte styrarmaturen!
1Kontakt för hastighetsregle-
ring (
b 21)
2Varningsblinkerkontakt
(
b 16)
3fjärrmanövrering på styret
för ljudsystem (
b Instruk-
tionsbokstillägg)4Kontakt för vindruteinställ-
ning (
b 17)
5Signalhornsknapp
6Blinkerkontakt vänster
Intryckt
–Blinkern tillkopplad
Frånkoppling av blinker:
Återställs automatiskt
under körningen eller
genom tryckning på blin-
kerfrånkopplaren 13
(
b 15)
7Hel-/halvljuskontakt
FHelljus
GHalvljus
FHelljusblinkning
123
5467
10LTbks4.bk Seite 14 Dienstag, 27. August 2002 10:29 10

15
Översikt och handhavande
1

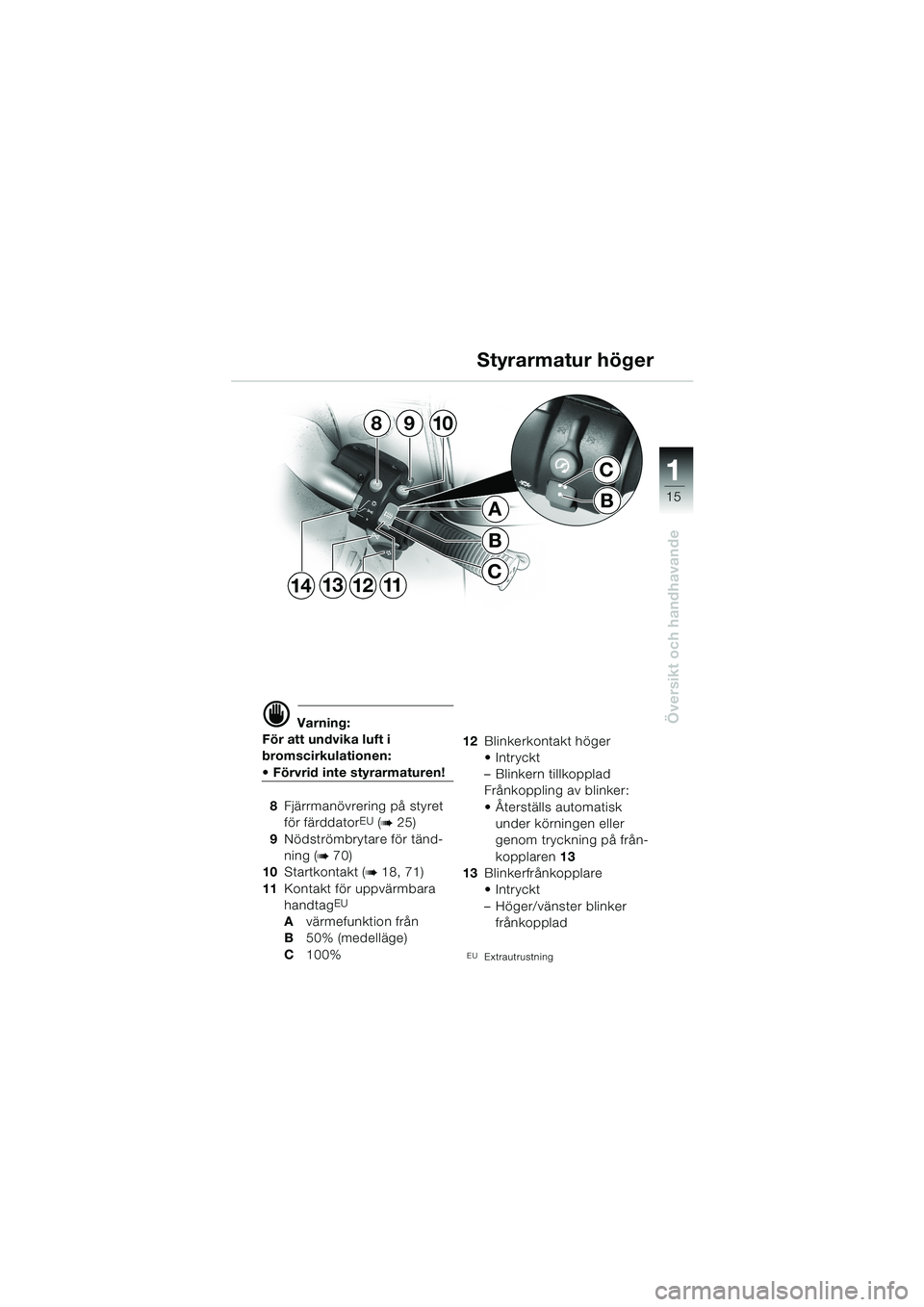

Styrarmatur höger
d Varning:
För att undvika luft i
bromscirkulationen:
Förvrid inte styrarmaturen!
8Fjärrmanövrering på styret
för färddator
EU (b 25)
9Nödströmbrytare för tänd-
ning (
b 70)
10Startkontakt (
b 18, 71)
11Kontakt för uppvärmbara
handtag
EU
Avärmefunktion från
B50% (medelläge)
C100%12Blinkerkontakt höger
Intryckt
–Blinkern tillkopplad
Frånkoppling av blinker:
Återställs automatisk
under körningen eller
genom tryckning på från-
kopplaren 13
13Blinkerfrånkopplare
Intryckt
–Höger/vänster blinker
frånkopplad
EUExtrautrustning
9810
B
A
C
B
C
12111314
10LTbks4.bk Seite 15 Dienstag, 27. August 2002 10:29 10

16
Översikt och handhavande
1

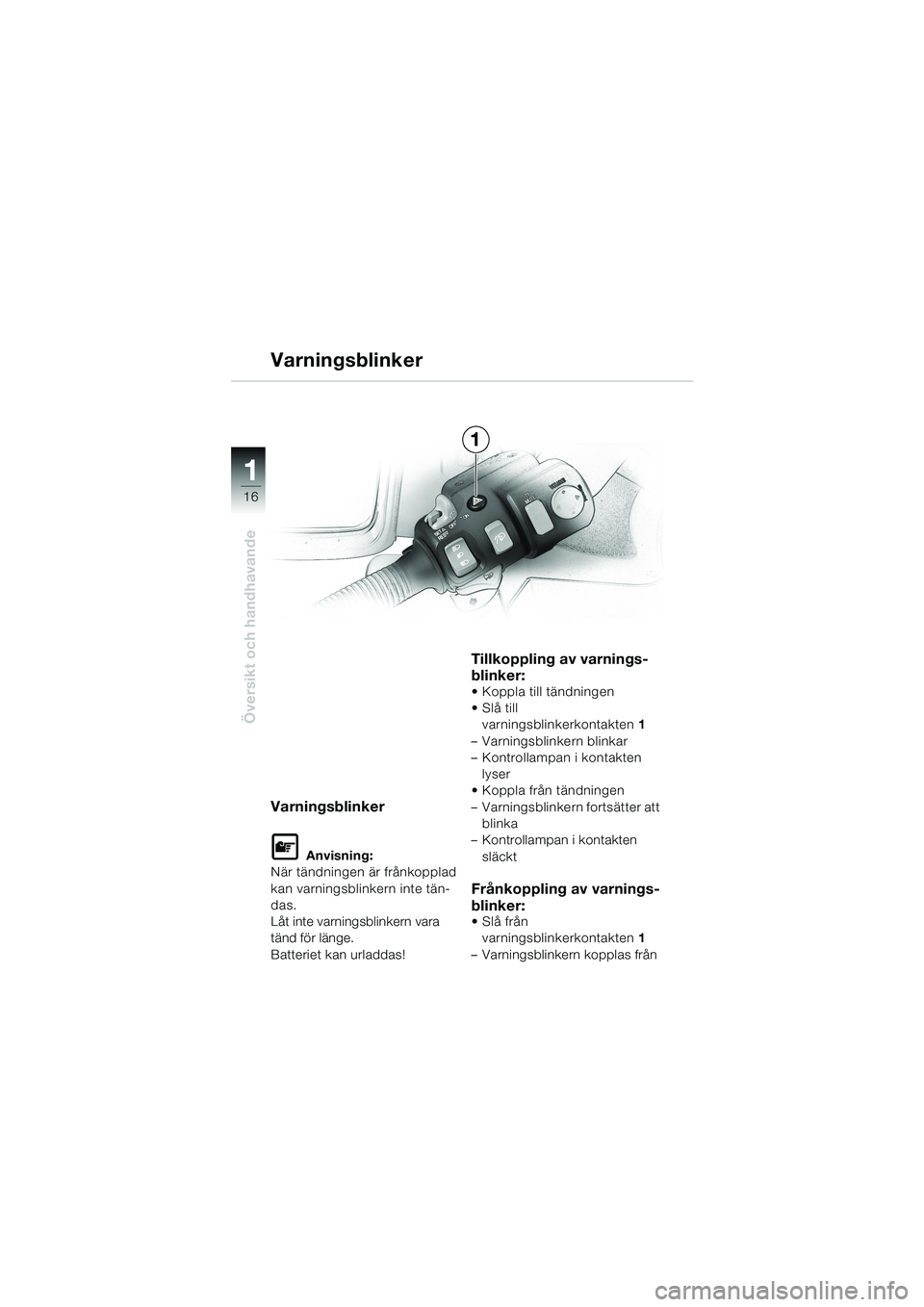

Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av varnings-
blinker:
Koppla till tändningen
Slå till
varningsblinkerkontakten1
–Varningsblinkern blinkar
–Kontrollampan i kontakten
lyser
Koppla från tändningen
–Varningsblinkern fortsätter att
blinka
–Kontrollampan i kontakten
släckt
Frånkoppling av varnings-
blinker:
Slå från
varningsblinkerkontakten1
–Varningsblinkern kopplas från
1
10LTbks4.bk Seite 16 Dienstag, 27. August 2002 10:29 10

17
Översikt och handhavande
1

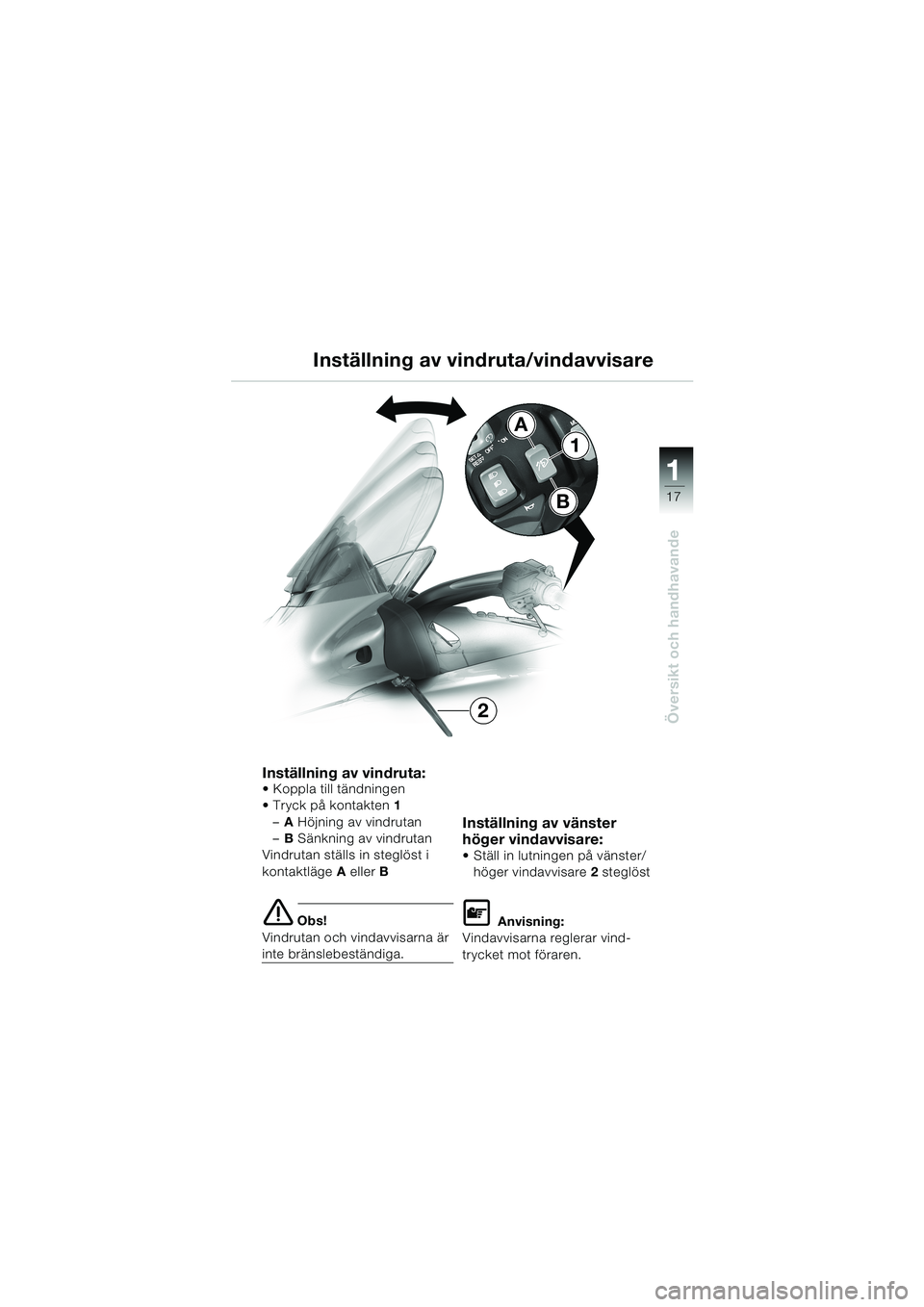

Inställning av vindruta/vindavvisare
Inställning av vindruta:Koppla till tändningen
Tryck på kontakten1
–AHöjning av vindrutan
–BSänkning av vindrutan
Vindrutan ställs in steglöst i
kontaktlägeA ellerB
e Obs!
Vindrutan och vindavvisarna är
inte bränslebeständiga.
Inställning av vänster
höger vindavvisare:
Ställ in lutningen på vänster/
höger vindavvisare2 steglöst
L Anvisning:
Vindavvisarna reglerar vind-
trycket mot föraren.
A
B
1
2
10LTbks4.bk Seite 17 Dienstag, 27. August 2002 10:29 10

18
Översikt och handhavande
1
Backväxel
d Varning:
Backa inte på branta och
ojämna vägar. Var särskilt
noga med balansen på våta,
sliriga, ojämna, grusiga och
smutsiga vägar.
Backväxeln får endast läggas
in när motorcykeln står stilla
och därvid får startkontakten
inte manövreras!
d Varning:
Observera vid backning:
–Endast vid solokörning
–Endast sittande på motorcy-
keln
–Ställ båda fötterna på mar-
ken
–Håll därvid tillräckligt
avstånd från fotstöden på
båda sidor
–Håll båda händerna på styr-
handtagen
–Sidostödet och centralstö-
det måste vara helt upp-
fällda (
b 65, 67)
–Ingen bakomvarande trafik
e Obs!
Backväxeln får inte manövreras
längre än en minut – batteriet
kan urladdas. Vid överbelast-
ning kopplas backväxeln från.
