BMW MOTORRAD K 1200 LT 2002 Instruktionsbok (in Swedish)

29
Översikt och handhavande
1

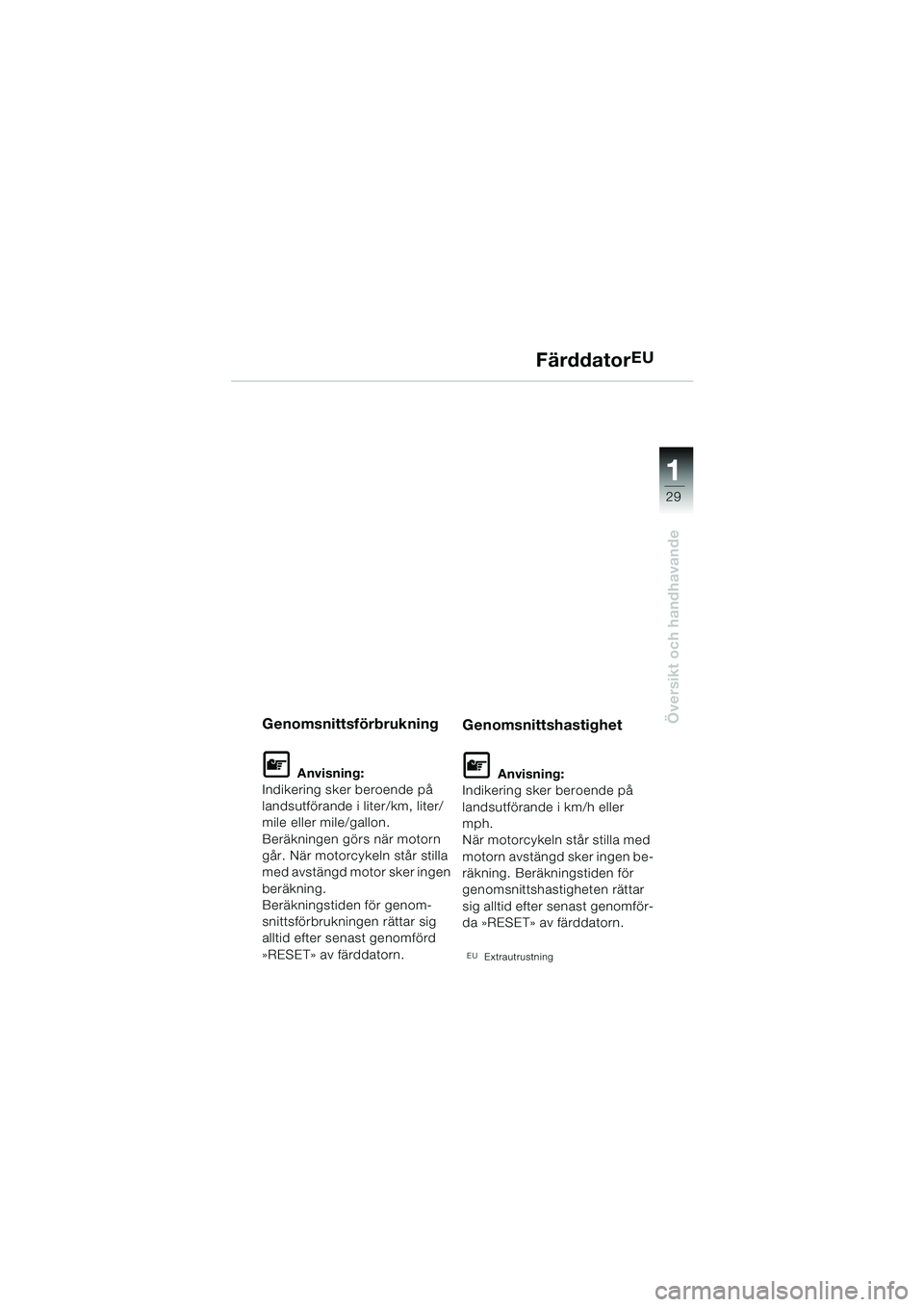

FärddatorEU
Genomsnittsförbrukning
L Anvisning:
Indikering sker beroende på
landsutförande i liter/km, liter/
mile eller mile/gallon.
Beräkningen görs när motorn
går. När motorcykeln står stilla
med avstängd motor sker ingen
beräkning.
Beräkningstiden för genom-
snittsförbrukningen rättar sig
alltid efter senast genomförd
»RESET» av färddatorn.
Genomsnittshastighet
L Anvisning:
Indikering sker beroende på
landsutförande i km/h eller
mph.
När motorcykeln står stilla med
motorn avstängd sker ingen be-
räkning. Beräkningstiden för
genomsnittshastigheten rättar
sig alltid efter senast genomför-
da »RESET» av färddatorn.
EUExtrautrustning
10LTbks4.bk Seite 29 Dienstag, 27. August 2002 10:29 10

30
Översikt och handhavande
1

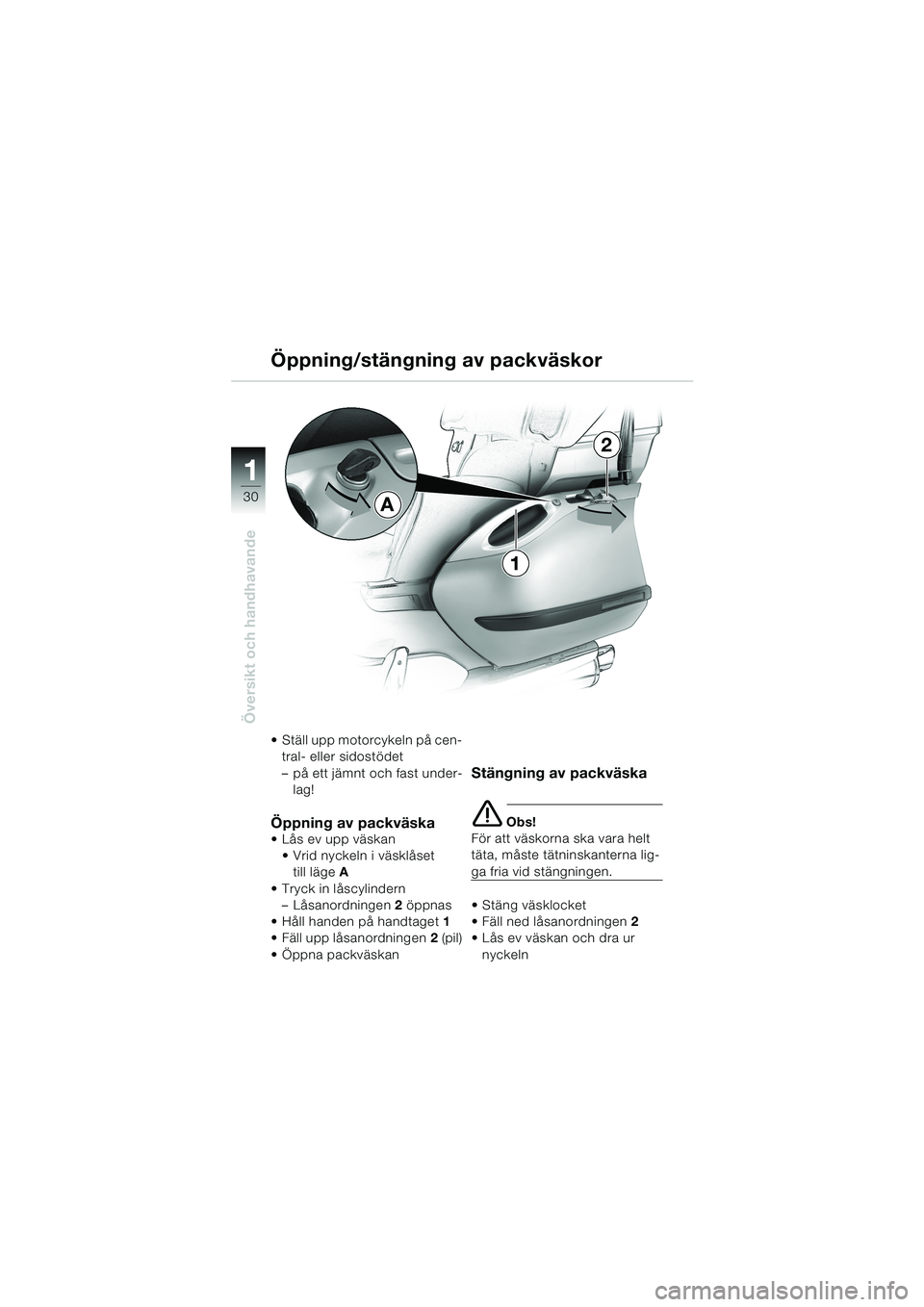

Öppning/stängning av packväskor
Ställ upp motorcykeln på cen-
tral- eller sidostödet
–på ett jämnt och fast under-
lag!
Öppning av packväskaLås ev upp väskan
Vrid nyckeln i väsklåset
till lägeA
Tryck in låscylindern
–Låsanordningen2 öppnas
Håll handen på handtaget1
Fäll upp låsanordningen2 (pil)
Öppna packväskan
Stängning av packväska
e Obs!
För att väskorna ska vara helt
täta, måste tätninskanterna lig-
ga fria vid stängningen.
Stäng väsklocket
Fäll ned låsanordningen2
Lås ev väskan och dra ur
nyckeln
A
1
2
10LTbks4.bk Seite 30 Dienstag, 27. August 2002 10:29 10

31
Översikt och handhavande
1

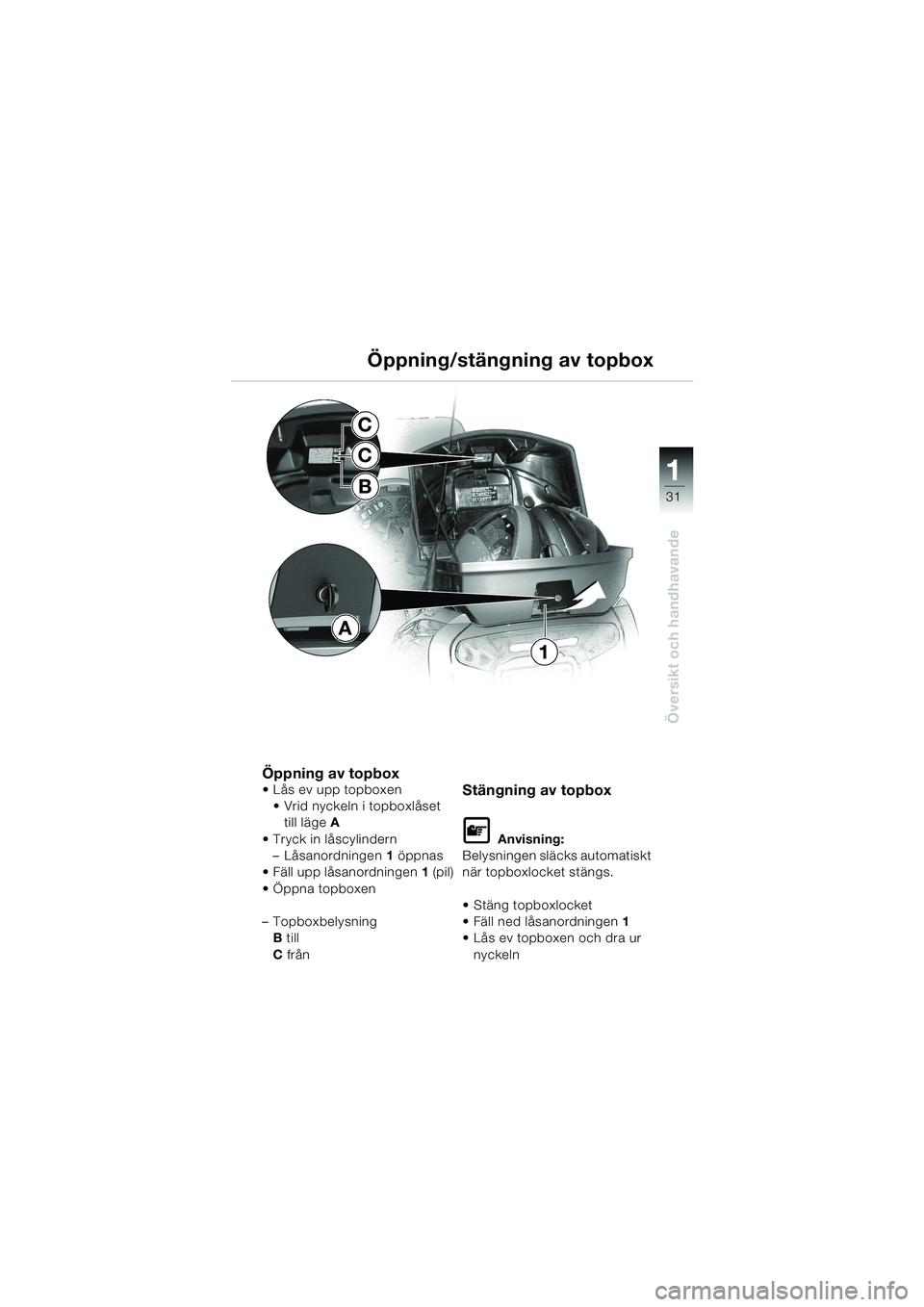

Öppning/stängning av topbox
Öppning av topboxLås ev upp topboxen
Vrid nyckeln i topboxlåset
till lägeA
Tryck in låscylindern
–Låsanordningen1 öppnas
Fäll upp låsanordningen1 (pil)
Öppna topboxen
–Topboxbelysning
B till
C frånStängning av topbox
L Anvisning:
Belysningen släcks automatiskt
när topboxlocket stängs.
Stäng topboxlocket
Fäll ned låsanordningen1
LÃ¥s ev topboxen och dra ur
nyckeln
A
1
C
C
B
10LTbks4.bk Seite 31 Dienstag, 27. August 2002 10:29 10

32
Översikt och handhavande
1

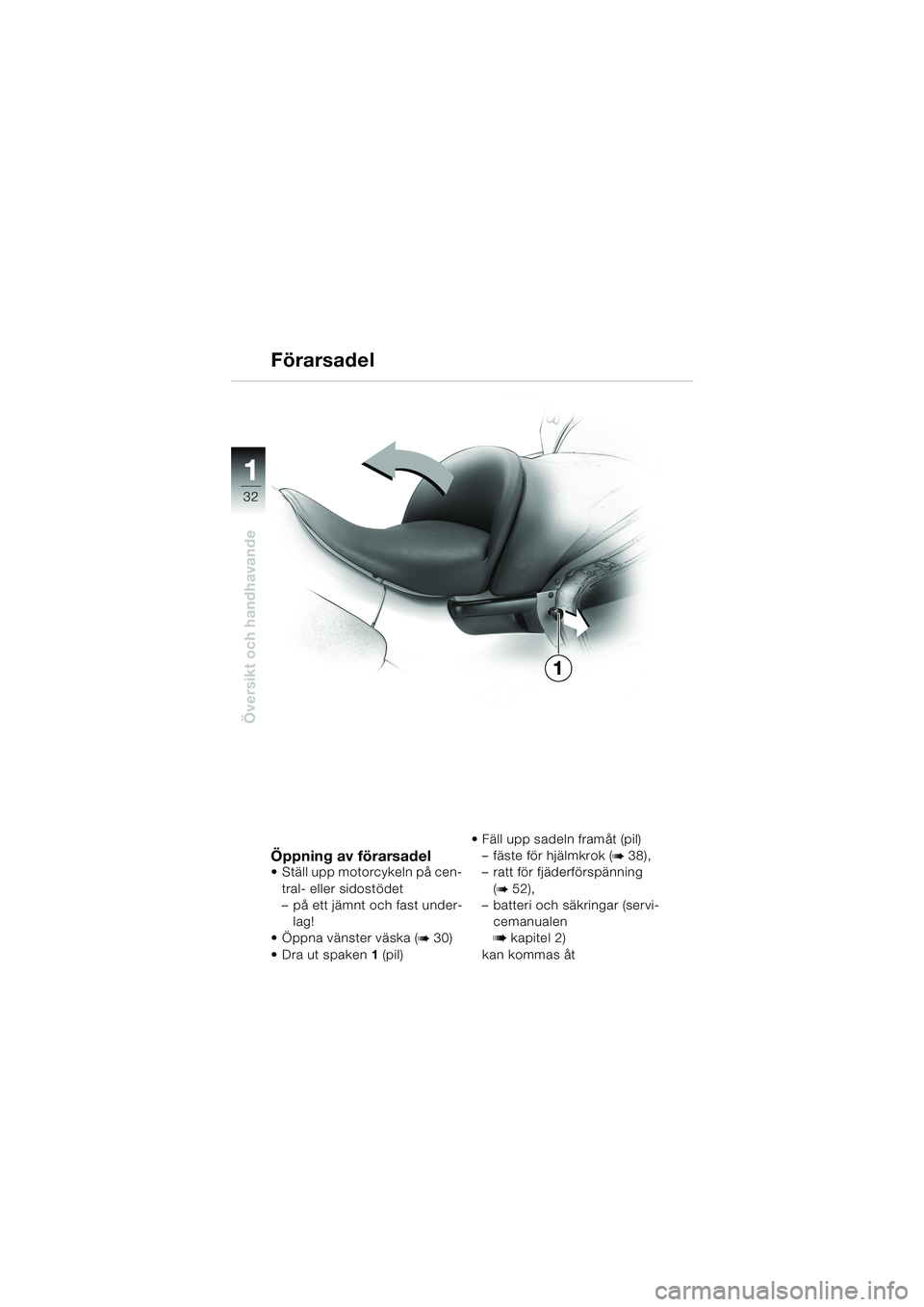

Förarsadel
Öppning av förarsadelStäll upp motorcykeln på cen-
tral- eller sidostödet
–på ett jämnt och fast under-
lag!
Öppna vänster väska (
b 30)
Dra ut spaken1 (pil)Fäll upp sadeln framåt (pil)
–fäste för hjälmkrok (
b 38),
–ratt för fjäderförspänning
(
b 52),
–batteri och säkringar (servi-
cemanualen
b kapitel 2)
kan kommas åt
1
10LTbks4.bk Seite 32 Dienstag, 27. August 2002 10:29 10

33
Översikt och handhavande
1B
A

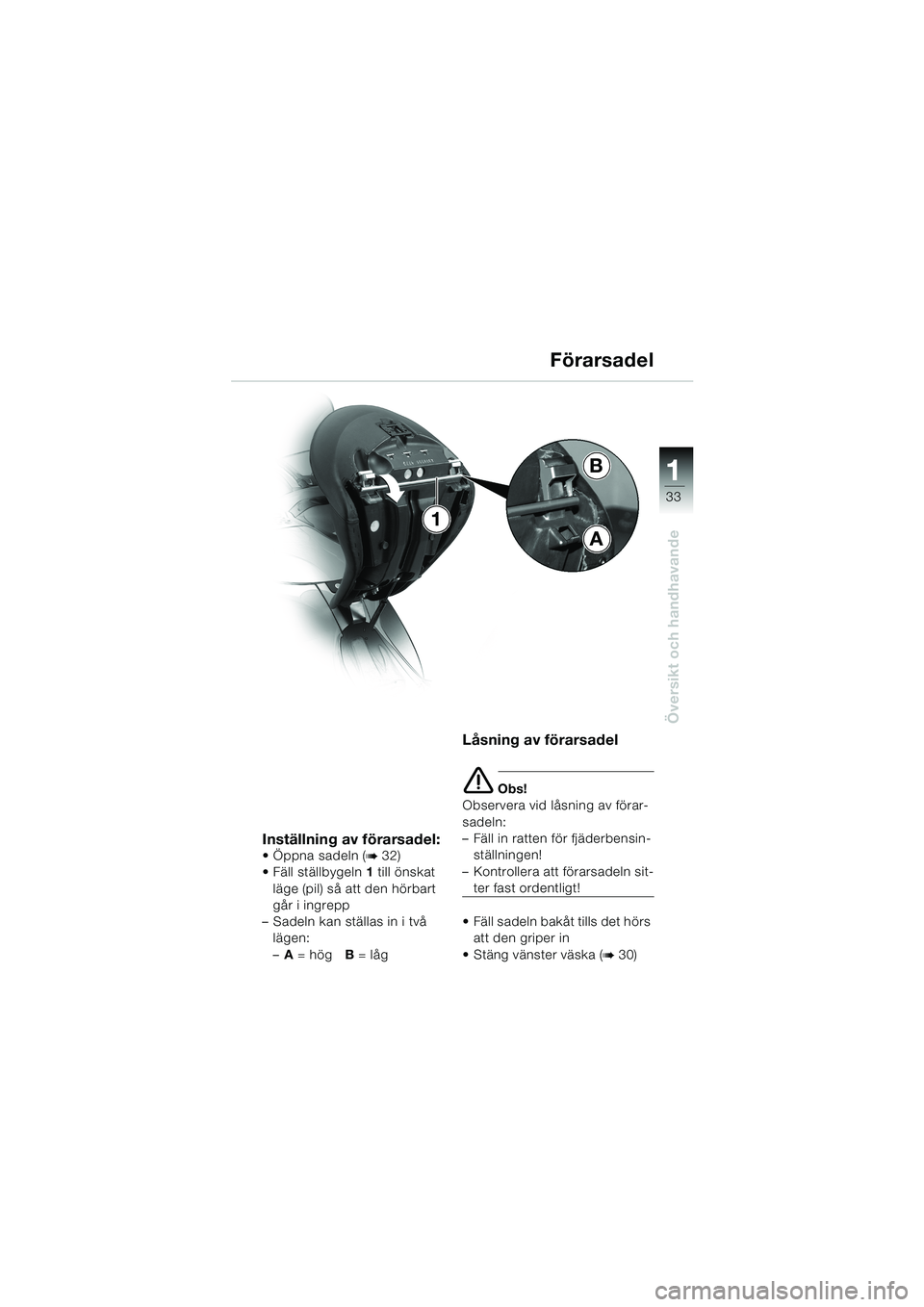

1Förarsadel
Inställning av förarsadel:
Öppna sadeln (b 32)
Fäll ställbygeln 1 till önskat
läge (pil) så att den hörbart
går i ingrepp
–Sadeln kan ställas in i två
lägen:
–A = högB = låg
Låsning av förarsadel
e Obs!
Observera vid låsning av förar-
sadeln:
–Fäll in ratten för fjäderbensin-
ställningen!
–Kontrollera att förarsadeln sit-
ter fast ordentligt!
Fäll sadeln bakåt tills det hörs
att den griper in
Stäng vänster väska (
b 30)
10LTbks4.bk Seite 33 Dienstag, 27. August 2002 10:29 10

34
Översikt och handhavande
1

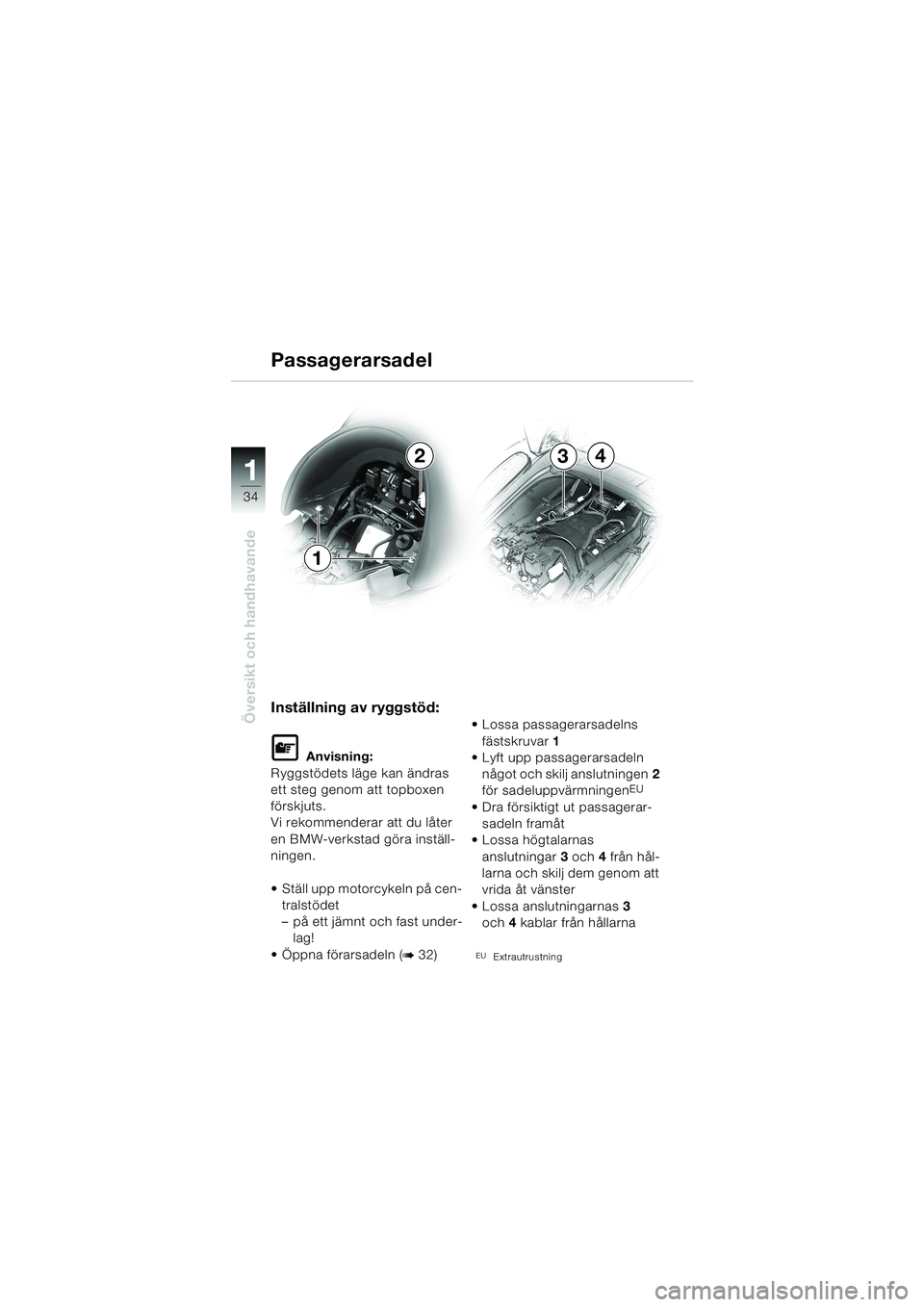

Passagerarsadel
Inställning av ryggstöd:
L Anvisning:
Ryggstödets läge kan ändras
ett steg genom att topboxen
förskjuts.
Vi rekommenderar att du låter
en BMW-verkstad göra inställ-
ningen.
Ställ upp motorcykeln på cen-
tralstödet
–på ett jämnt och fast under-
lag!
Öppna förarsadeln (
b 32)Lossa passagerarsadelns
fästskruvar1
Lyft upp passagerarsadeln
något och skilj anslutningen2
för sadeluppvärmningen
EU
Dra försiktigt ut passagerar-
sadeln framåt
Lossa högtalarnas
anslutningar3 och4 från hål-
larna och skilj dem genom att
vrida åt vänster
Lossa anslutningarnas3
och4 kablar från hållarna
EUExtrautrustning
2
1
34
10LTbks4.bk Seite 34 Dienstag, 27. August 2002 10:29 10

35
Översikt och handhavande
1

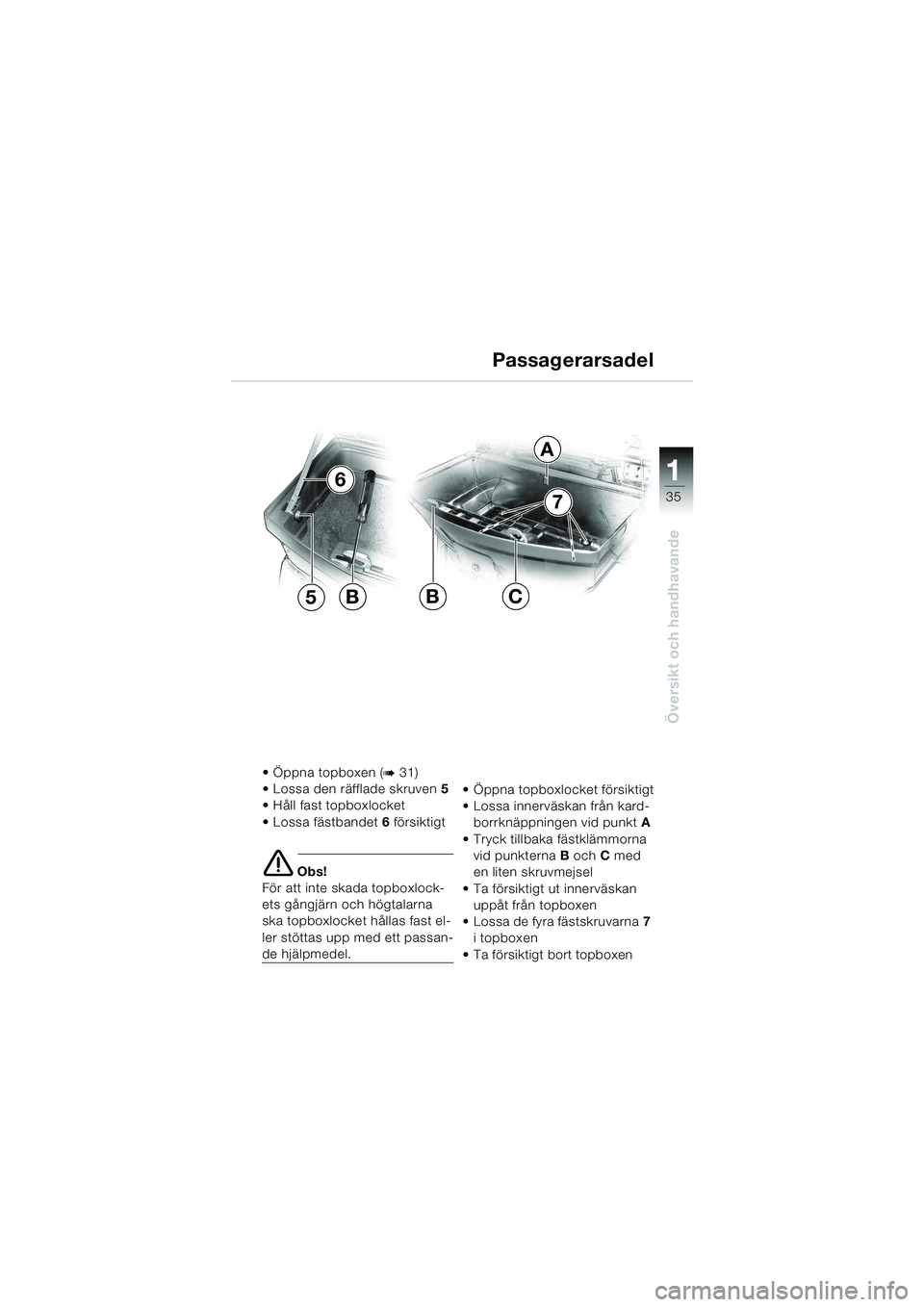

Passagerarsadel
Öppna topboxen (b 31)
Lossa den räfflade skruven5
HÃ¥ll fast topboxlocket
Lossa fästbandet6 försiktigt
e Obs!
För att inte skada topboxlock-
ets gångjärn och högtalarna
ska topboxlocket hållas fast el-
ler stöttas upp med ett passan-
de hjälpmedel.Öppna topboxlocket försiktigt
Lossa innerväskan från kard-
borrknäppningen vid punktA
Tryck tillbaka fästklämmorna
vid punkternaB ochC med
en liten skruvmejsel
Ta försiktigt ut innerväskan
uppåt från topboxen
Lossa de fyra fästskruvarna7
i topboxen
Ta försiktigt bort topboxen
5B
6
A
BC
7
10LTbks4.bk Seite 35 Dienstag, 27. August 2002 10:29 10

36
Översikt och handhavande
1
Passagerarsadel
Flytta fästskruvarna8 (korta)
på fästplattan (pil)
e Obs!
Topboxens och fästplattans
fästskruvar är olika långa, de får
inte förväxlas.
–Ryggstödet kan flyttas ett
stegSätt försiktigt på topboxen
Dra åt de fyra fästskruvarna7
(långa) i topboxen med
Ã¥tdragningsmoment
Den vidare monteringen görs i
omvänd ordning
X Ã…tdragningsmoment:
Fästskruvar för
topbox ............................ 9 Nm
fästplatta ......................... 9 Nm
passagerarsadel ............. 9 Nm
8
8
8
8
10LTbks4.bk Seite 36 Dienstag, 27. August 2002 10:29 10

37
Översikt och handhavande
1

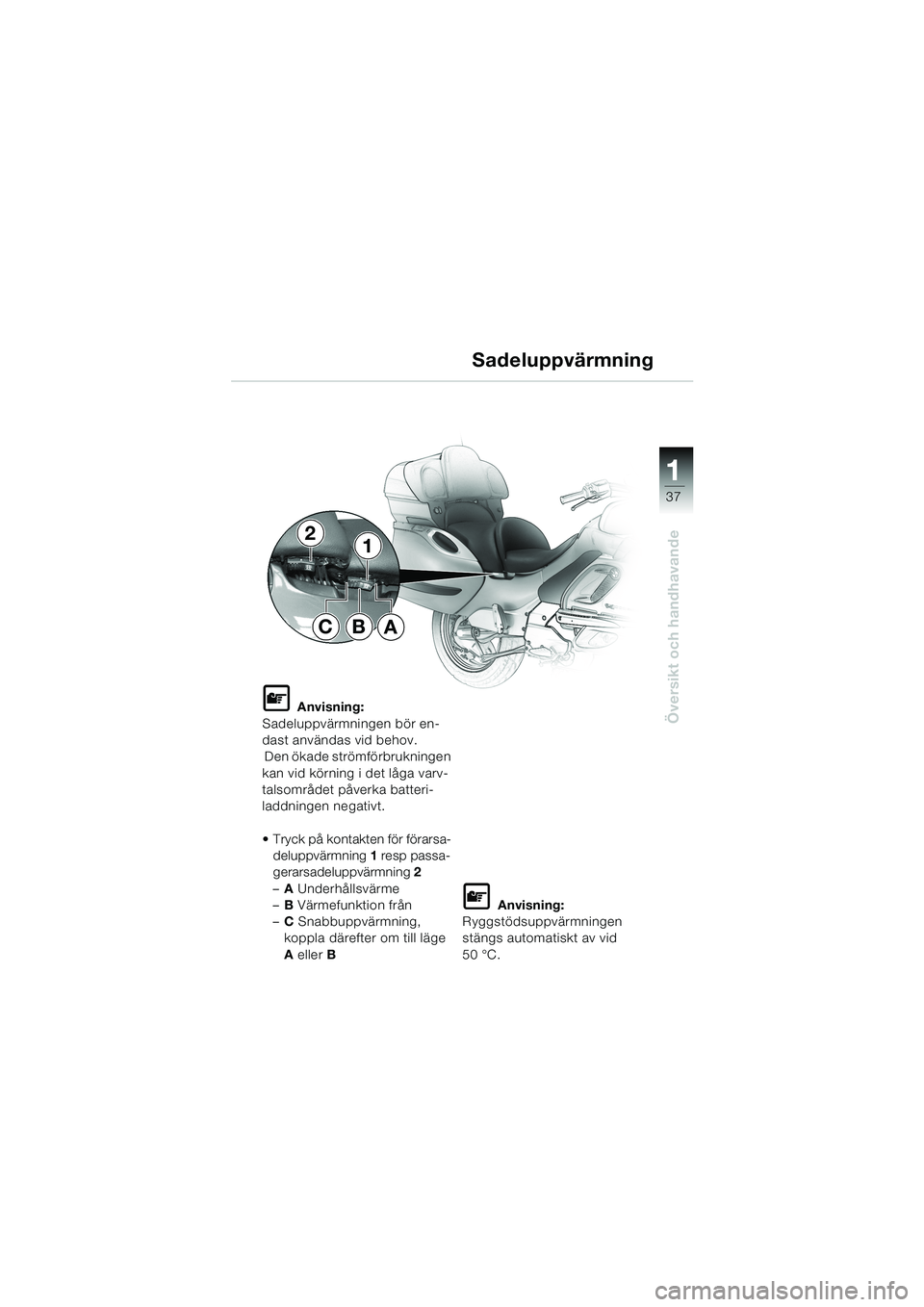

Sadeluppvärmning
L Anvisning:
Sadeluppvärmningen bör en-
dast användas vid behov.
Den ökade strömförbrukningen
kan vid körning i det låga varv-
talsområdet påverka batteri-
laddningen negativt.
Tryck på kontakten för förarsa-
deluppvärmning 1 resp passa-
gerarsadeluppvärmning 2
–AUnderhållsvärme
–BVärmefunktion från
–CSnabbuppvärmning,
koppla därefter om till läge
A eller B
L Anvisning:
Ryggstödsuppvärmningen
stängs automatiskt av vid
50°C.
21
ABC
10LTbks4.bk Seite 37 Dienstag, 27. August 2002 10:29 10

38
Översikt och handhavande
1

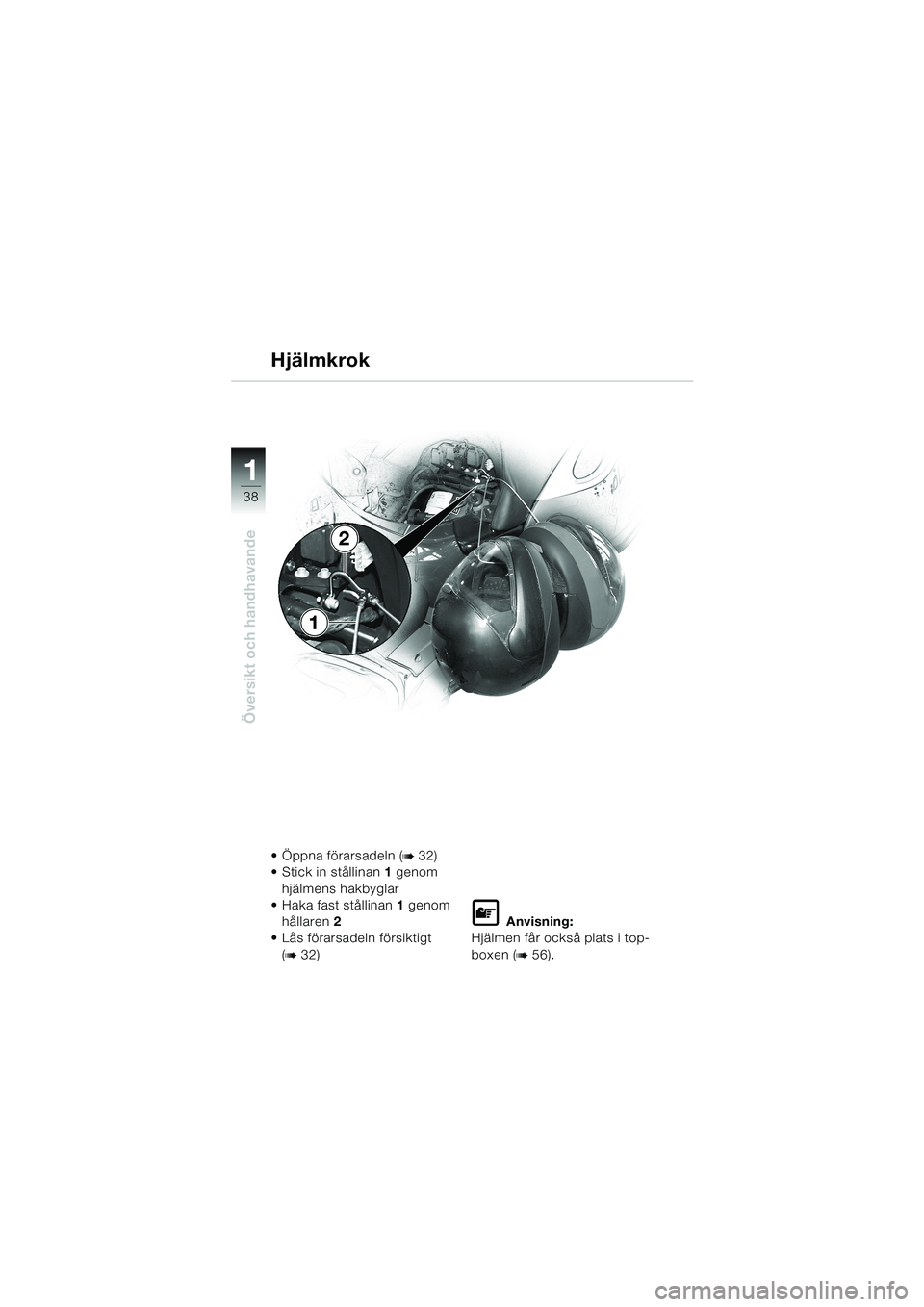

Hjälmkrok
Öppna förarsadeln (b 32)
Stick in stållinan1 genom
hjälmens hakbyglar
Haka fast stållinan1 genom
hållaren2
Lås förarsadeln försiktigt
(
b 32)
L Anvisning:
Hjälmen får också plats i top-
boxen (
b 56).
1
2
