BMW MOTORRAD K 1200 LT 2002 Instruktionsbok (in Swedish)

2 2
39

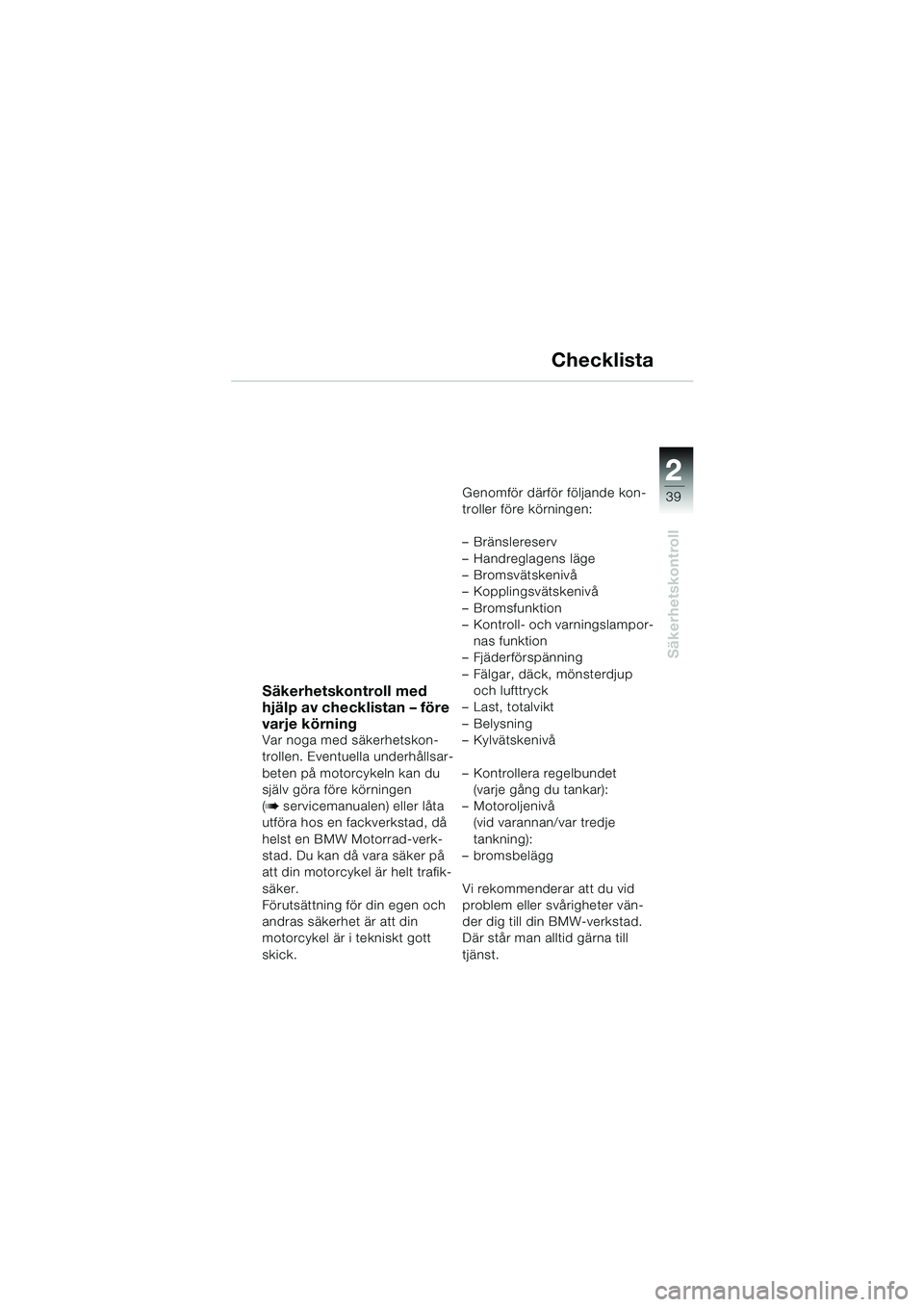

Säkerhetskontroll
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanualen) eller låta
utföra hos en fackverkstad, då
helst en BMW Motorrad-verk-
stad. Du kan då vara säker på
att din motorcykel är helt trafik-
säker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.Genomför därför följande kon-
troller före körningen:
–Bränslereserv
–Handreglagens läge
–Bromsvätskenivå
–Kopplingsvätskenivå
–Bromsfunktion
–Kontroll- och varningslampor-
nas funktion
–Fjäderförspänning
–Fälgar, däck, mönsterdjup
och lufttryck
–Last, totalvikt
–Belysning
–Kylvätskenivå
–Kontrollera regelbundet
(varje gång du tankar):
–Motoroljenivå
(vid varannan/var tredje
tankning):
–bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10LTbks4.bk Seite 39 Dienstag, 27. August 2002 10:29 10

40
Säkerhetskontroll
2

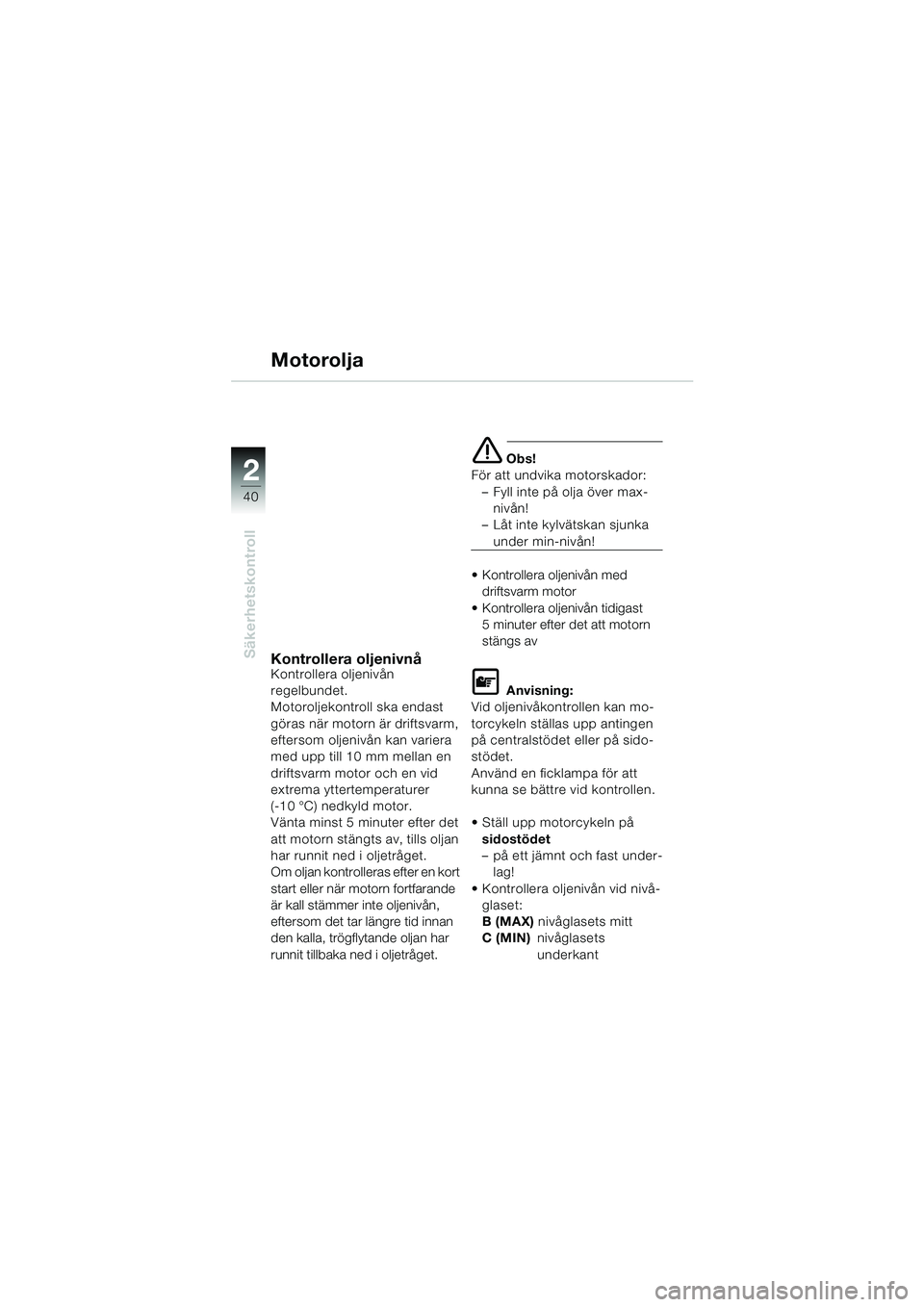

Motorolja
Kontrollera oljenivnåKontrollera oljenivån
regelbundet.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom oljenivån kan variera
med upp till 10 mm mellan en
driftsvarm motor och en vid
extrema yttertemperaturer
(-10°C) nedkyld motor.
Vänta minst 5 minuter efter det
att motorn stängts av, tills oljan
har runnit ned i oljetråget.
Om oljan kontrolleras efter en kort
start eller när motorn fortfarande
är kall stämmer inte oljenivån,
eftersom det tar längre tid innan
den kalla, trögflytande oljan har
runnit tillbaka ned i oljetråget.
e Obs!
För att undvika motorskador:
–Fyll inte på olja över max-
nivån!
–Låt inte kylvätskan sjunka
under min-nivån!
Kontrollera oljenivån med
driftsvarm motor
Kontrollera oljenivån tidigast
5 minuter efter det att motorn
stängs av
L Anvisning:
Vid oljenivåkontrollen kan mo-
torcykeln ställas upp antingen
på centralstödet eller på sido-
stödet.
Använd en ficklampa för att
kunna se bättre vid kontrollen.
Ställ upp motorcykeln på
sidostödet
–på ett jämnt och fast under-
lag!
Kontrollera oljenivån vid nivå-
glaset:
B (MAX) nivåglasets mitt
C (MIN) nivåglasets
underkant
10LTbks4.bk Seite 40 Dienstag, 27. August 2002 10:29 10

2 2
41
Säkerhetskontroll
Motorolja

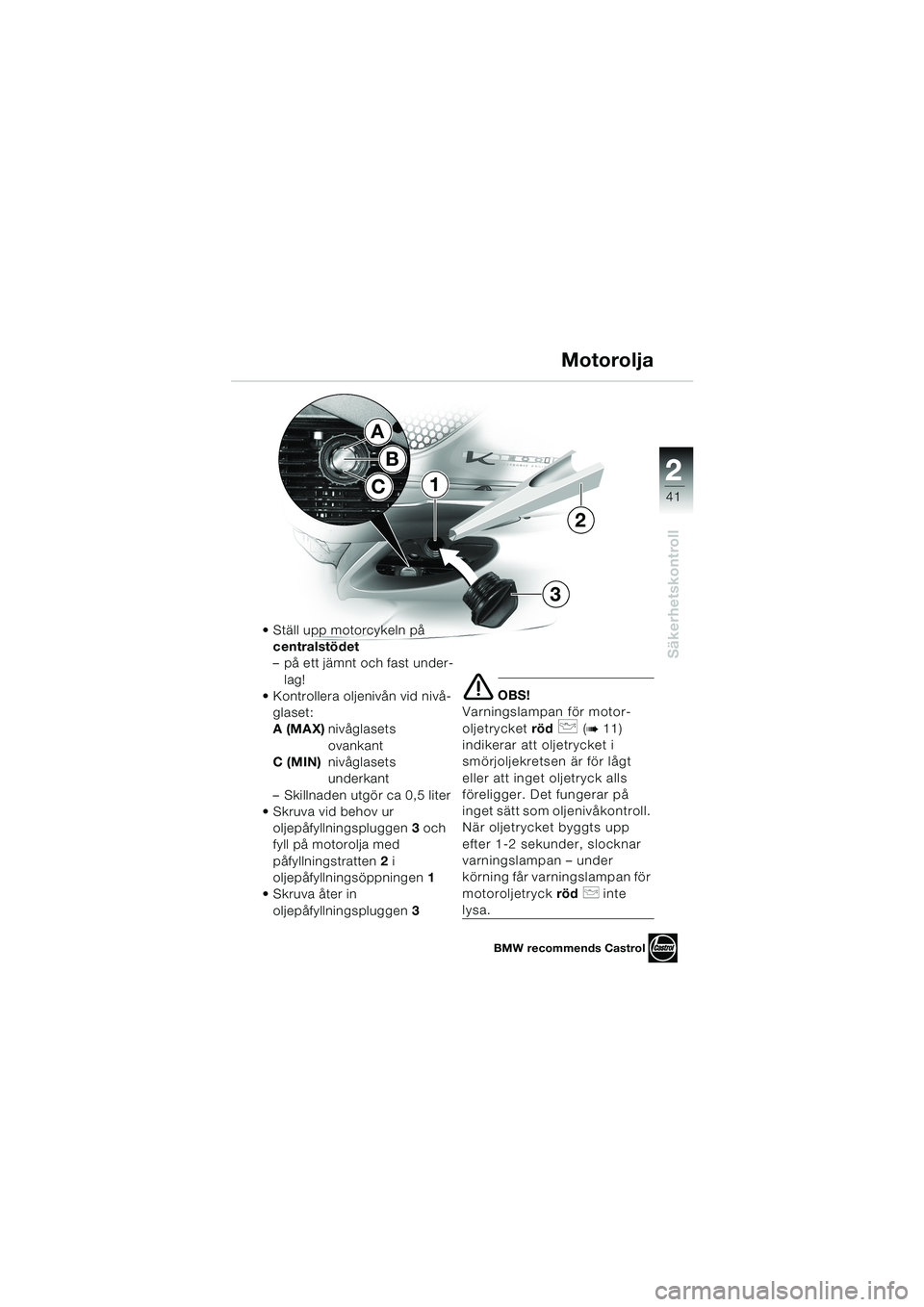

Ställ upp motorcykeln på
centralstödet
–på ett jämnt och fast under-
lag!
Kontrollera oljenivån vid nivå-
glaset:
A (MAX)nivåglasets
ovankant
C (MIN)nivåglasets
underkant
–Skillnaden utgör ca 0,5 liter
Skruva vid behov ur
oljepåfyllningspluggen3 och
fyll på motorolja med
påfyllningstratten2 i
oljepåfyllningsöppningen1
Skruva åter in
oljepåfyllningspluggen3
e OBS!
Varningslampan för motor-
oljetrycket röd
p (b 11)
indikerar att oljetrycket i
smörjoljekretsen är för lågt
eller att inget oljetryck alls
föreligger. Det fungerar på
inget sätt som oljenivåkontroll.
När oljetrycket byggts upp
efter 1-2 sekunder, slocknar
varningslampan – under
körning får varningslampan för
motoroljetryck röd
p inte
lysa.
1
2
3
C
A
BMW recommends Castrol
B
10LTbks4.bk Seite 41 Dienstag, 27. August 2002 10:29 10

42
Säkerhetskontroll
2

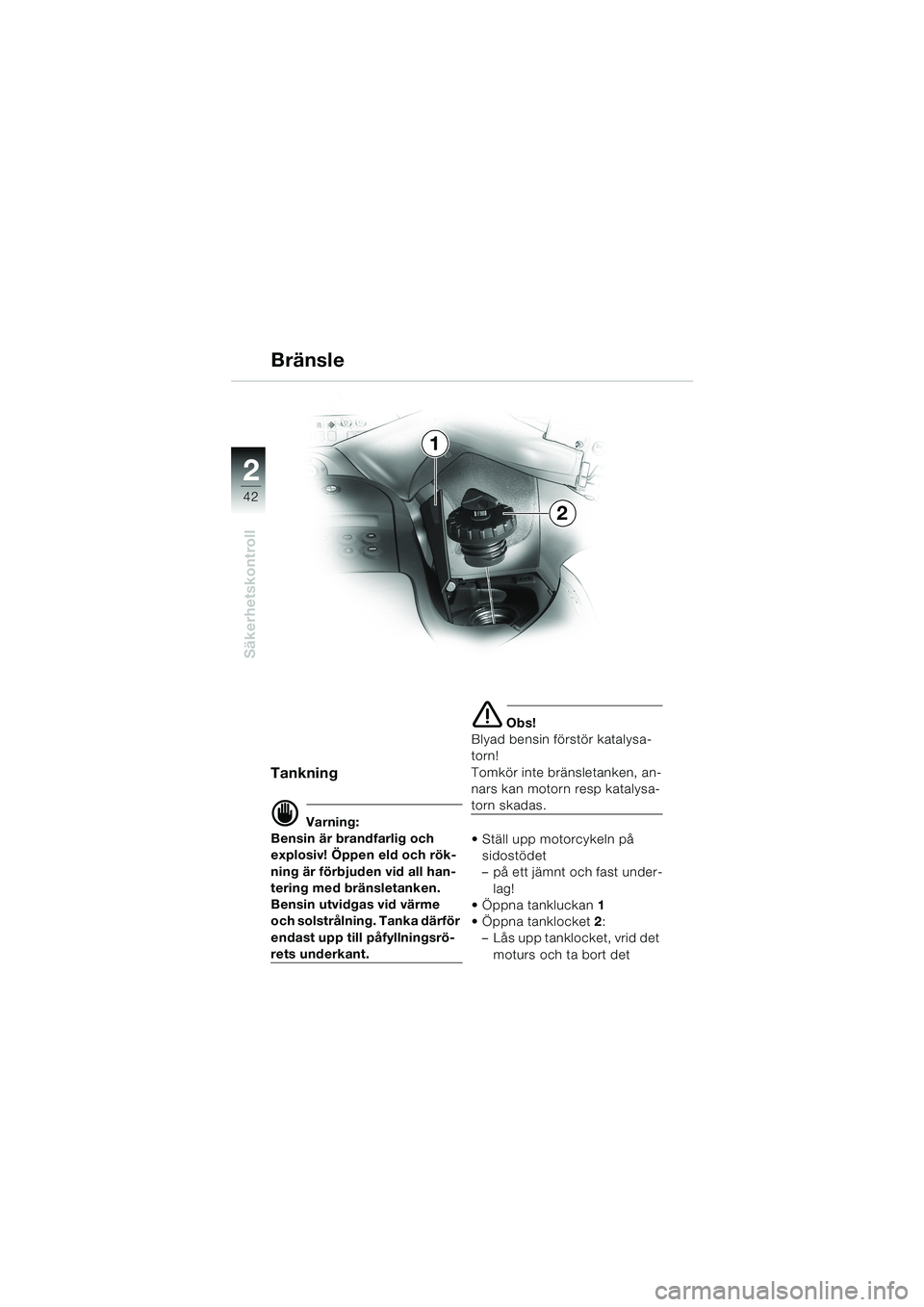

Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e Obs!
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn resp katalysa-
torn skadas.
Ställ upp motorcykeln på
sidostödet
–på ett jämnt och fast under-
lag!
Öppna tankluckan1
Öppna tanklocket2:
–Lås upp tanklocket, vrid det
moturs och ta bort det
1
2
10LTbks4.bk Seite 42 Dienstag, 27. August 2002 10:29 10

2 2

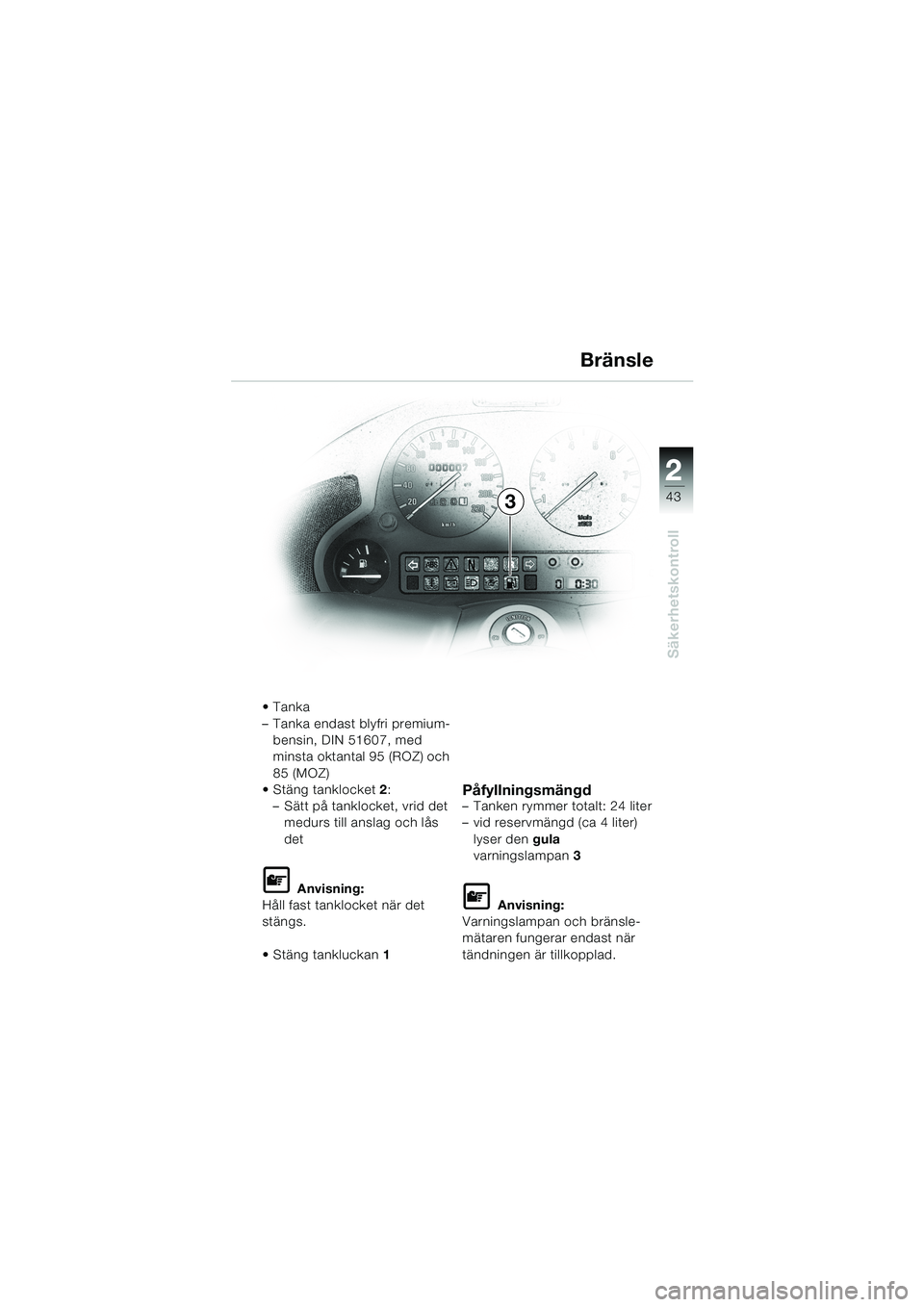

43
Säkerhetskontroll
3Bränsle
Tanka
–Tanka endast blyfri premium-
bensin, DIN 51607, med
minsta oktantal 95 (ROZ) och
85 (MOZ)
Stäng tanklocket2:
–Sätt på tanklocket, vrid det
medurs till anslag och lås
det
L Anvisning:
Håll fast tanklocket när det
stängs.
Stäng tankluckan1
Påfyllningsmängd–Tanken rymmer totalt: 24 liter
–vid reservmängd (ca 4 liter)
lyser den gula
varningslampan3
L Anvisning:
Varningslampan och bränsle-
mätaren fungerar endast när
tändningen är tillkopplad.
10LTbks4.bk Seite 43 Dienstag, 27. August 2002 10:29 10

44
Säkerhetskontroll
2
Reglage

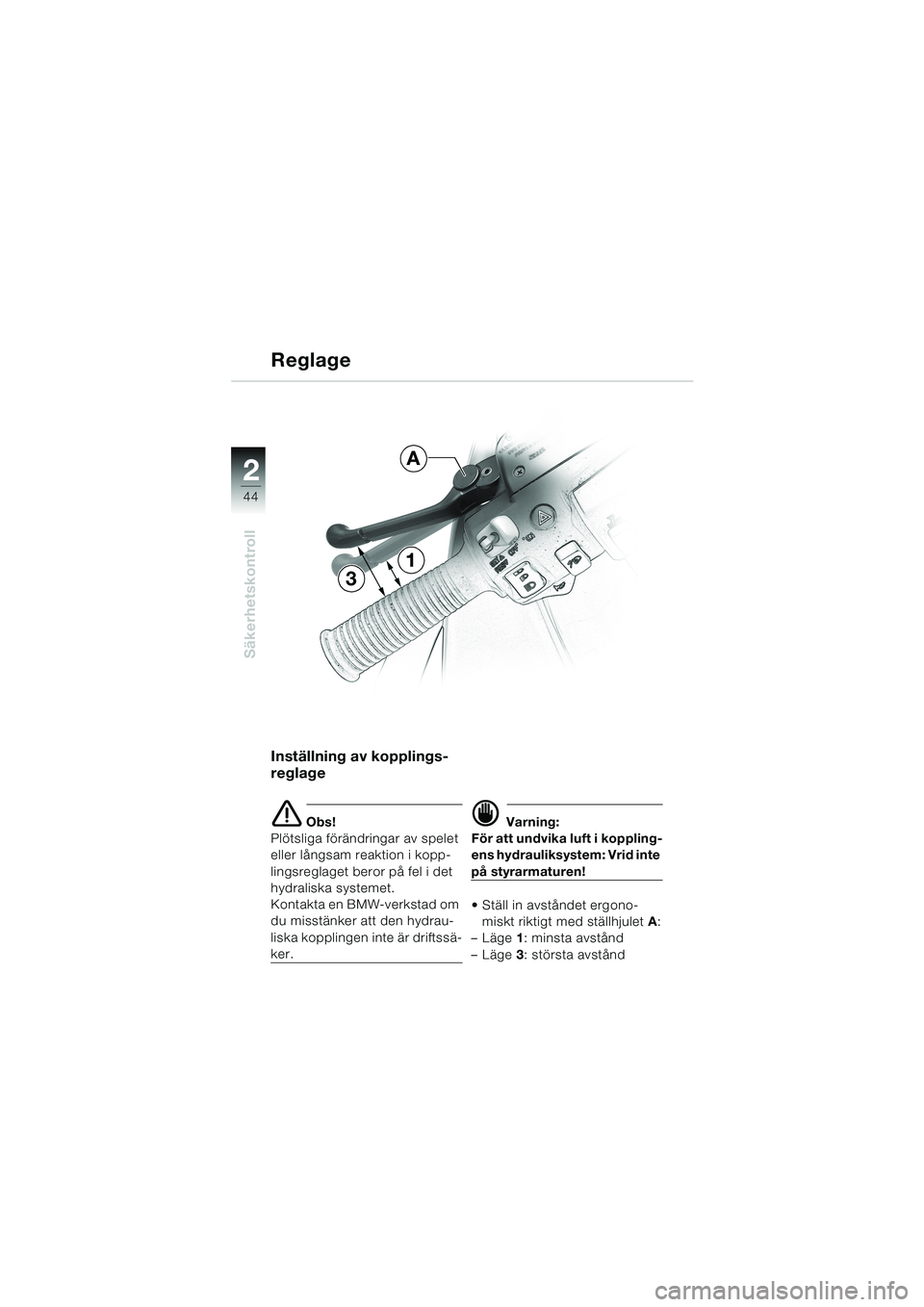

Inställning av kopplings-
reglage
e Obs!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem: Vrid inte
på styrarmaturen!
Ställ in avståndet ergono-
miskt riktigt med ställhjuletA:
–Läge1: minsta avstånd
–Läge3: största avstånd
3
1
A
10LTbks4.bk Seite 44 Dienstag, 27. August 2002 10:29 10

2 2
45
Säkerhetskontroll
Reglage
d Varning:
För att undvika luft i bromscir-
kulationen: Vrid inte på styrar-
maturen!

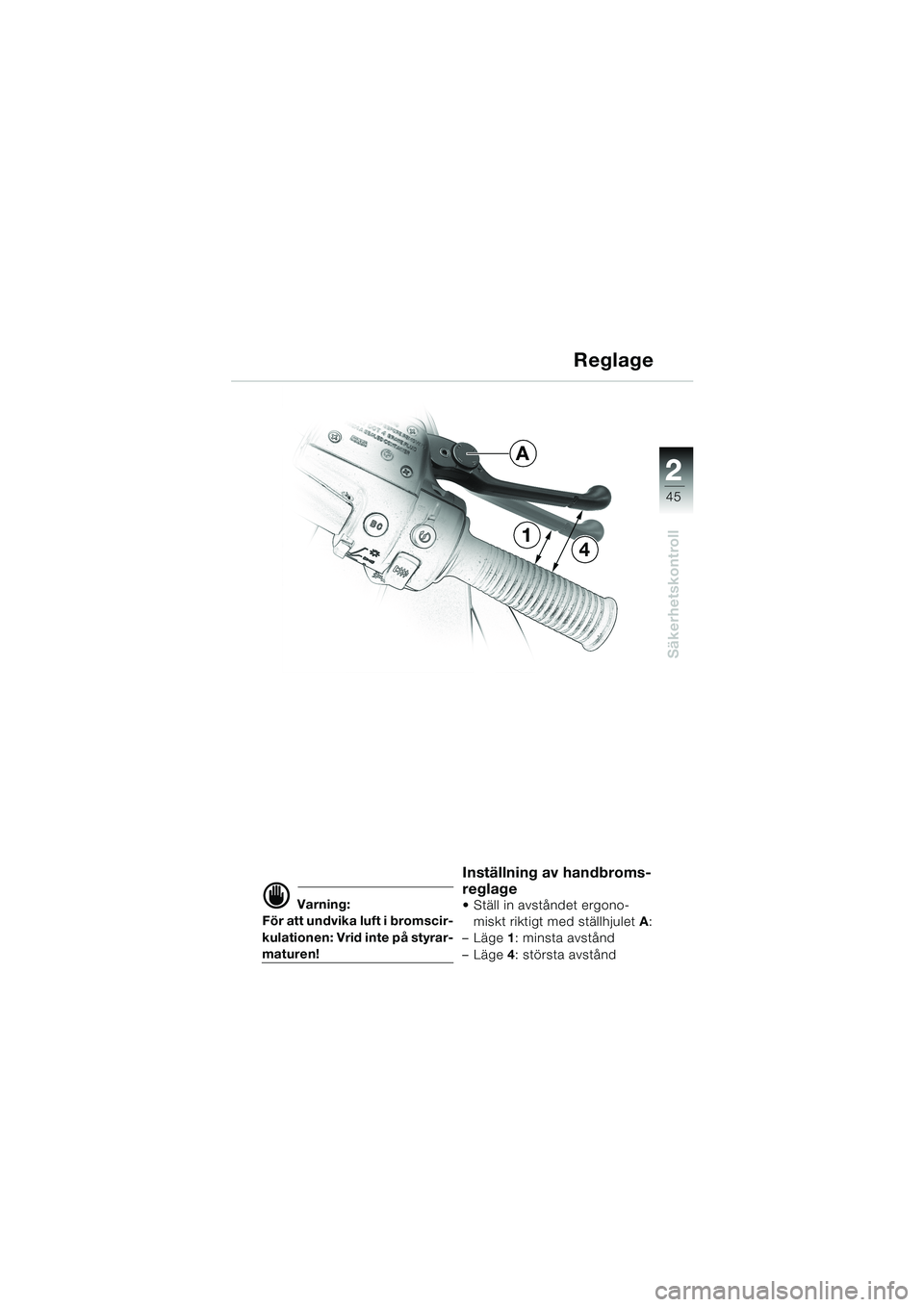

Inställning av handbroms-
reglage
Ställ in avståndet ergono-
miskt riktigt med ställhjuletA:
–Läge1: minsta avstånd
–Läge4: största avstånd
41
A
10LTbks4.bk Seite 45 Dienstag, 27. August 2002 10:29 10

46
Säkerhetskontroll
2

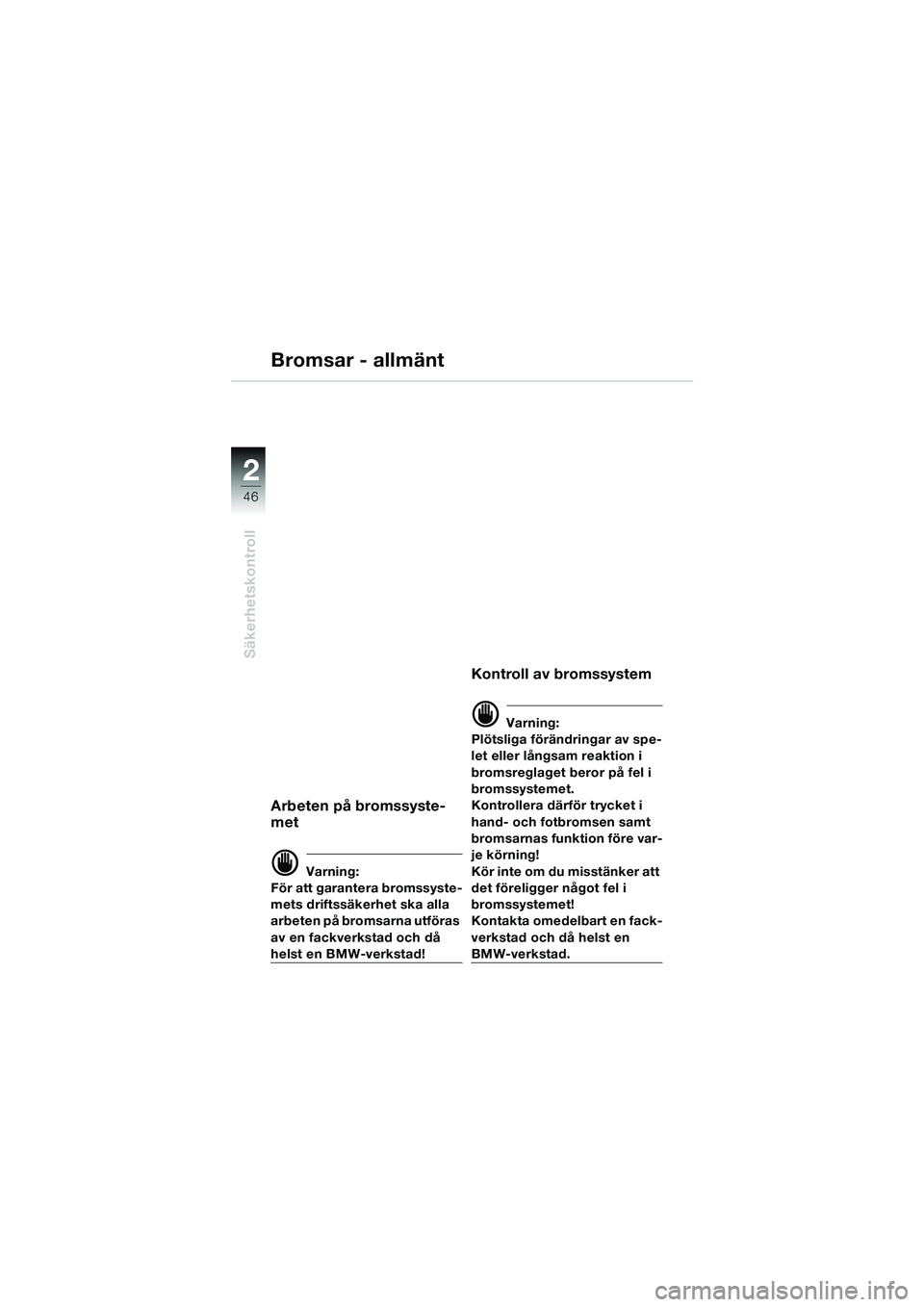

Bromsar - allmänt
Arbeten på bromssyste-
met
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10LTbks4.bk Seite 46 Dienstag, 27. August 2002 10:29 10

2 2

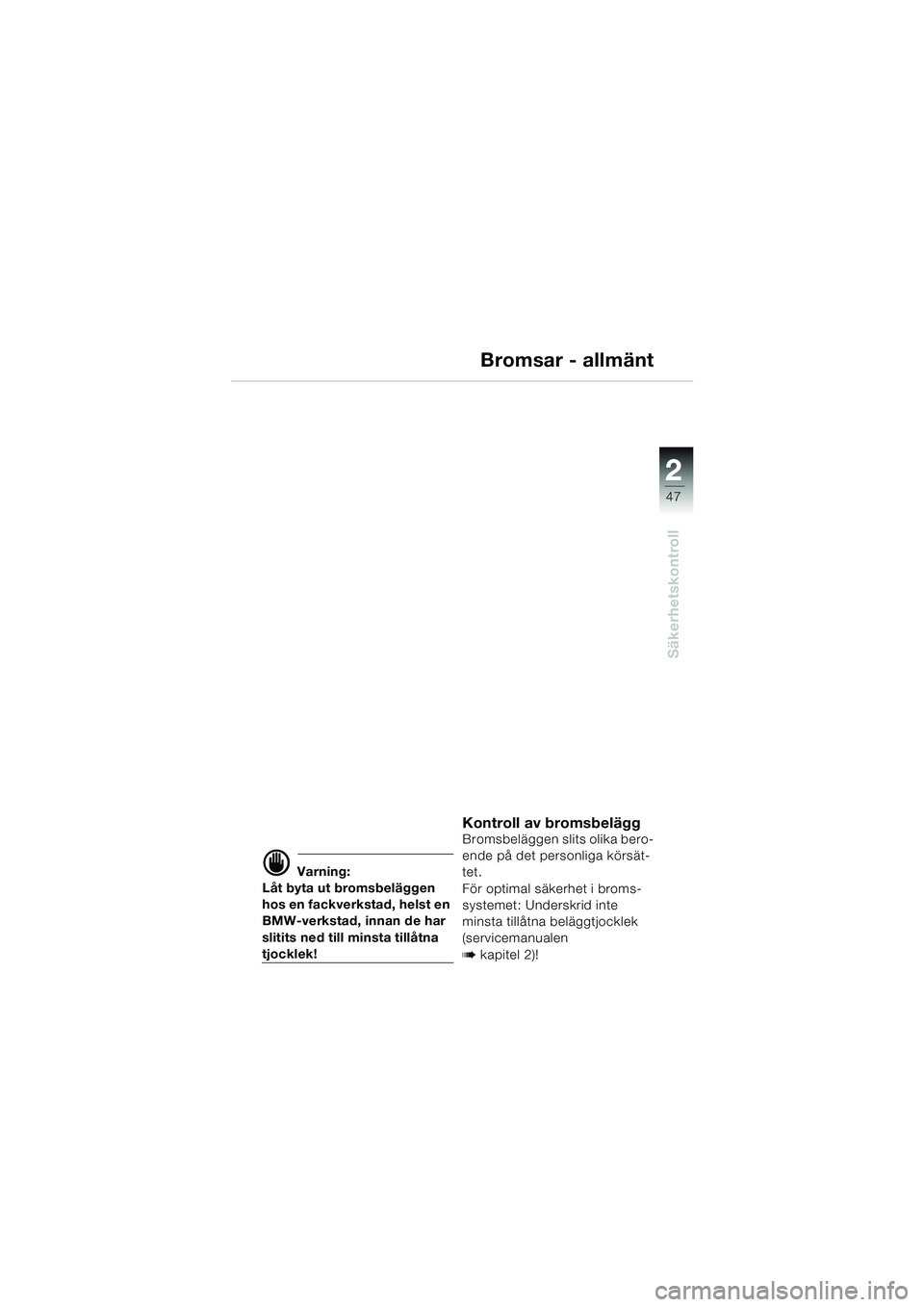

47
Säkerhetskontroll
Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek!
Kontroll av bromsbeläggBromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(servicemanualen
b kapitel 2)!
10LTbks4.bk Seite 47 Dienstag, 27. August 2002 10:29 10

48
Säkerhetskontroll
2

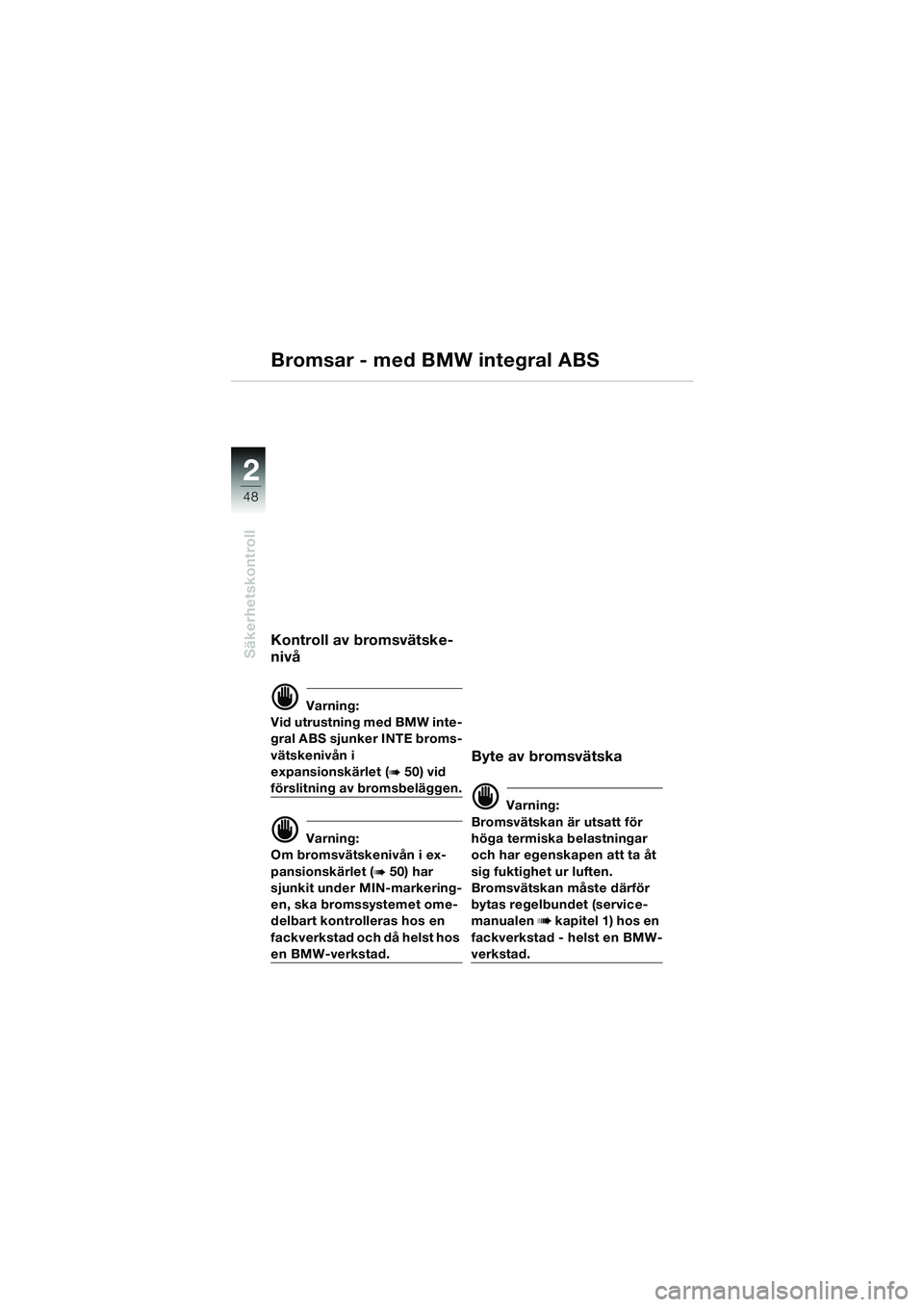

Kontroll av bromsvätske-
nivå
d Varning:
Vid utrustning med BMW inte-
gral ABS sjunker INTE broms-
vätskenivån i
expansionskärlet (
b 50) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b 50) har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
fackverkstad och då helst hos
en BMW-verkstad.
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (service-
manualen
b kapitel 1) hos en
fackverkstad - helst en BMW-
verkstad.
Bromsar - med BMW integral ABS
