BMW MOTORRAD K 1200 LT 2002 Instruktionsbok (in Swedish)

2 2
49
Säkerhetskontroll
Bromsar - med BMW integral ABS
Restbromsfunktion
d Varning:
När tändningen är frånkopp-
lad, före och under självdiag-
nosen (
b 82) eller vid en
störning i BMW integral ABS
återstår endast en så kallad
RESTBROMSFUNKTION
(
b 81).
Vid RESTBROMSFUNKTION
reagerar bromsarna senare
och det krävs BETYDLIGT
mer kraft för att bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en BMW-
verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4
ställas in med ställhjulet A
(
b 45) på handbromsreglaget.
10LTbks4.bk Seite 49 Dienstag, 27. August 2002 10:29 10

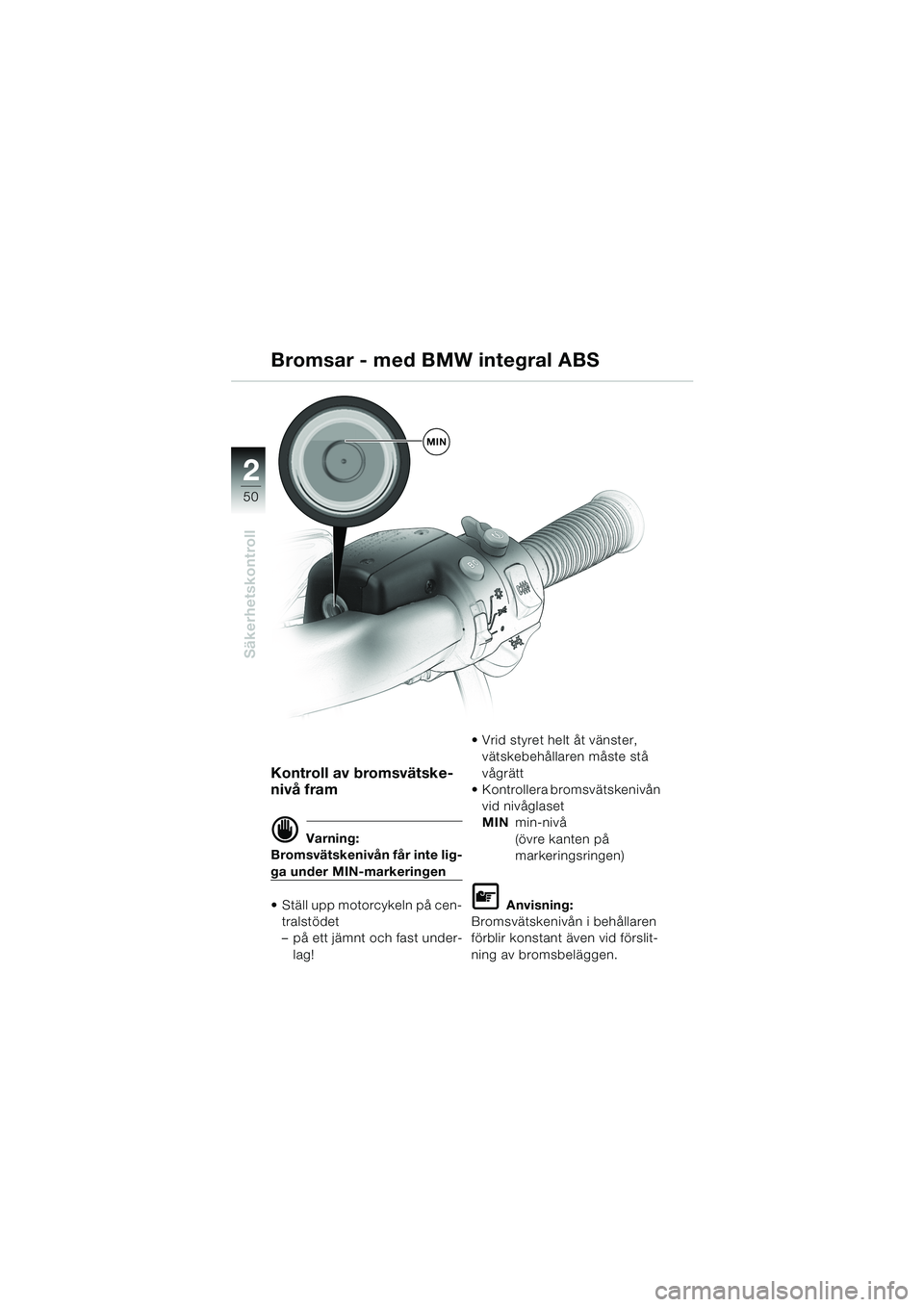

50
Säkerhetskontroll
2
Bromsar - med BMW integral ABS
Kontroll av bromsvätske-
nivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
Ställ upp motorcykeln på cen-
tralstödet
–på ett jämnt och fast under-
lag!Vrid styret helt åt vänster,
vätskebehållaren måste stå
vågrätt
Kontrollera bromsvätskenivån
vid nivåglaset
MINmin-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
MIN
10LTbks4.bk Seite 50 Dienstag, 27. August 2002 10:29 10

2 2

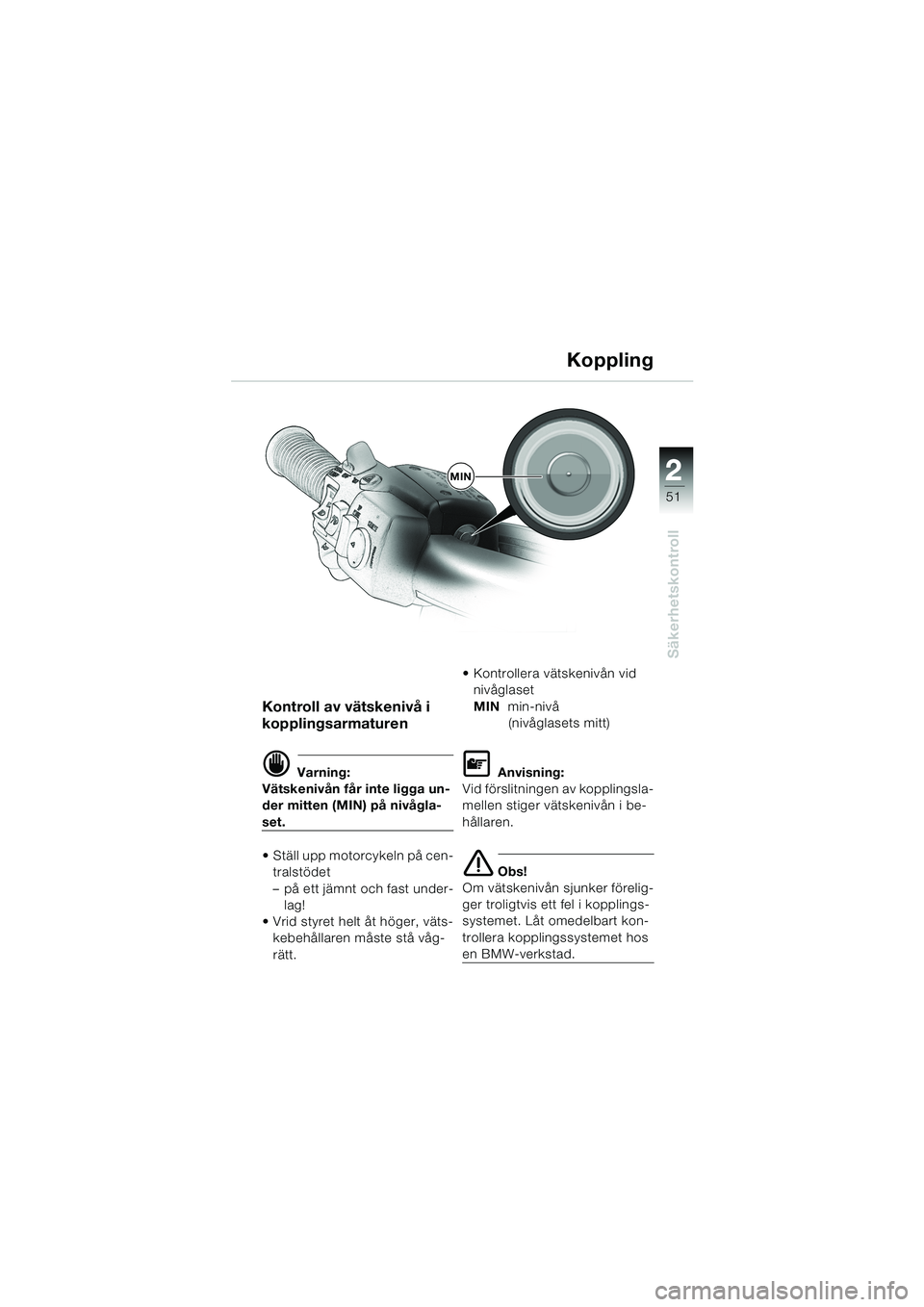

51
Säkerhetskontroll
Koppling
Kontroll av vätskenivå i
kopplingsarmaturen
d Varning:
Vätskenivån får inte ligga un-
der mitten (MIN) på nivågla-
set.
Ställ upp motorcykeln på cen-
tralstödet
–på ett jämnt och fast under-
lag!
Vrid styret helt åt höger, väts-
kebehållaren måste stå våg-
rätt.Kontrollera vätskenivån vid
nivåglaset
MINmin-nivå
(nivåglasets mitt)
L Anvisning:
Vid förslitningen av kopplingsla-
mellen stiger vätskenivån i be-
hållaren.
e Obs!
Om vätskenivån sjunker förelig-
ger troligtvis ett fel i kopplings-
systemet. LÃ¥t omedelbart kon-
trollera kopplingssystemet hos
en BMW-verkstad.
MIN
10LTbks4.bk Seite 51 Dienstag, 27. August 2002 10:29 10

52
Säkerhetskontroll
2

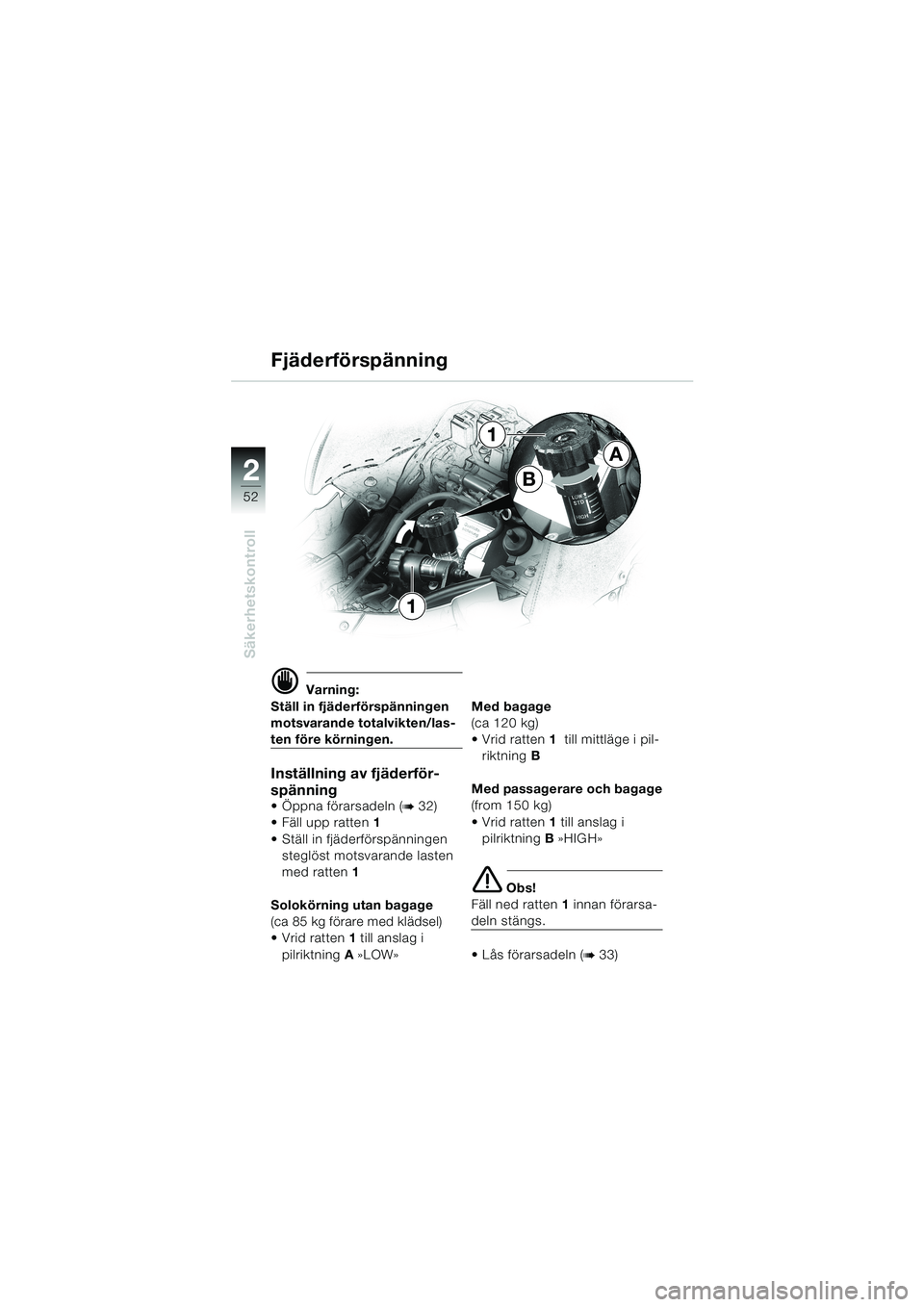

Fjäderförspänning
d Varning:
Ställ in fjäderförspänningen
motsvarande totalvikten/las-
ten före körningen.
Inställning av fjäderför-
spänning
Öppna förarsadeln (b 32)
Fäll upp ratten1
Ställ in fjäderförspänningen
steglöst motsvarande lasten
med ratten1
Solokörning utan bagage
(ca 85 kg förare med klädsel)
Vrid ratten1 till anslag i
pilriktningA »LOW»Med bagage
(ca 120 kg)
Vrid ratten1 till mittläge i pil-
riktning B
Med passagerare och bagage
(from 150 kg)
Vrid ratten1 till anslag i
pilriktningB »HIGH»
e Obs!
Fäll ned ratten1 innan förarsa-
deln stängs.
Lås förarsadeln (
b 33)
B
A
1
1
10LTbks4.bk Seite 52 Dienstag, 27. August 2002 10:29 10

2 2
53
Säkerhetskontroll
Hjul
Kontroll av fälgar
d Varning:
LÃ¥t en auktoriserad verkstad,
helst hos en BMW-återförsäl-
jare, kontrollera och vid be-
hov byta ut skadade fälgar!
Kontroll av däckprofil
d Varning:
Observera minsta tillåtna
mönsterdjup enligt lag!
Slitna däck kan påverka mo-
torcykelns köregenskaper.
Mät mönsterdjupet mitt på
däcket
BMW-rekommendation (mini-
mum):
fram................................. 2 mm
bak .................................. 3 mm
10LTbks4.bk Seite 53 Dienstag, 27. August 2002 10:29 10

54
Säkerhetskontroll
2
Hjul
Kontrollera lufttrycket
d Varning:
Felaktigt lufttryck i däcken
påverkar motorcykelns kör-
egenskaper och däckens livs-
längd väsentligt!
Justera lufttrycket i förhållan-
de till totalvikten. Totalvikten
och däckens bärkraft får inte
överskridas (b 56).
–Vid kalla däck:
Skruva av ventilhattarna
Kontrollera/justera lufttrycketLufttryck:
fram bak
Solokörning 2,5 bar 2,9 bar
Passagerare 2,5 bar 2,9 bar
Passagerare
och bagage 2,5 bar 3,2 bar
Skruva fast ventilhattarna
Fastskruvning av
ventilhattar
d Varning:
Vid höga hastigheter kan ven-
tilinsatserna öppnas på grund
av centrifugalkrafterna!
Använd endast metallventil-
hattar med gummitätning.
Ordentligt fastskruvade ventil-
hattar kan då förhindra en
plötslig tryckförlust!
10LTbks4.bk Seite 54 Dienstag, 27. August 2002 10:29 10

2 2
55
Säkerhetskontroll
Last
d Varning:
BMW kan inte bedöma om
främmande produkter på till-
behörs- och däckmarknaden
kan användas för BMW-
motorcyklar utan säkerhets-
risk. Även om delarna är typ-
godkända av myndigheternas
provningsorganisation är
detta inte tillräcklig garanti.
L Anvisning:
BMW tillbehör, övriga av BMW
godkända produkter och kvalifi-
cerad rådgivning får du hos din
BMW-återförsäljare.
10LTbks4.bk Seite 55 Dienstag, 27. August 2002 10:29 10

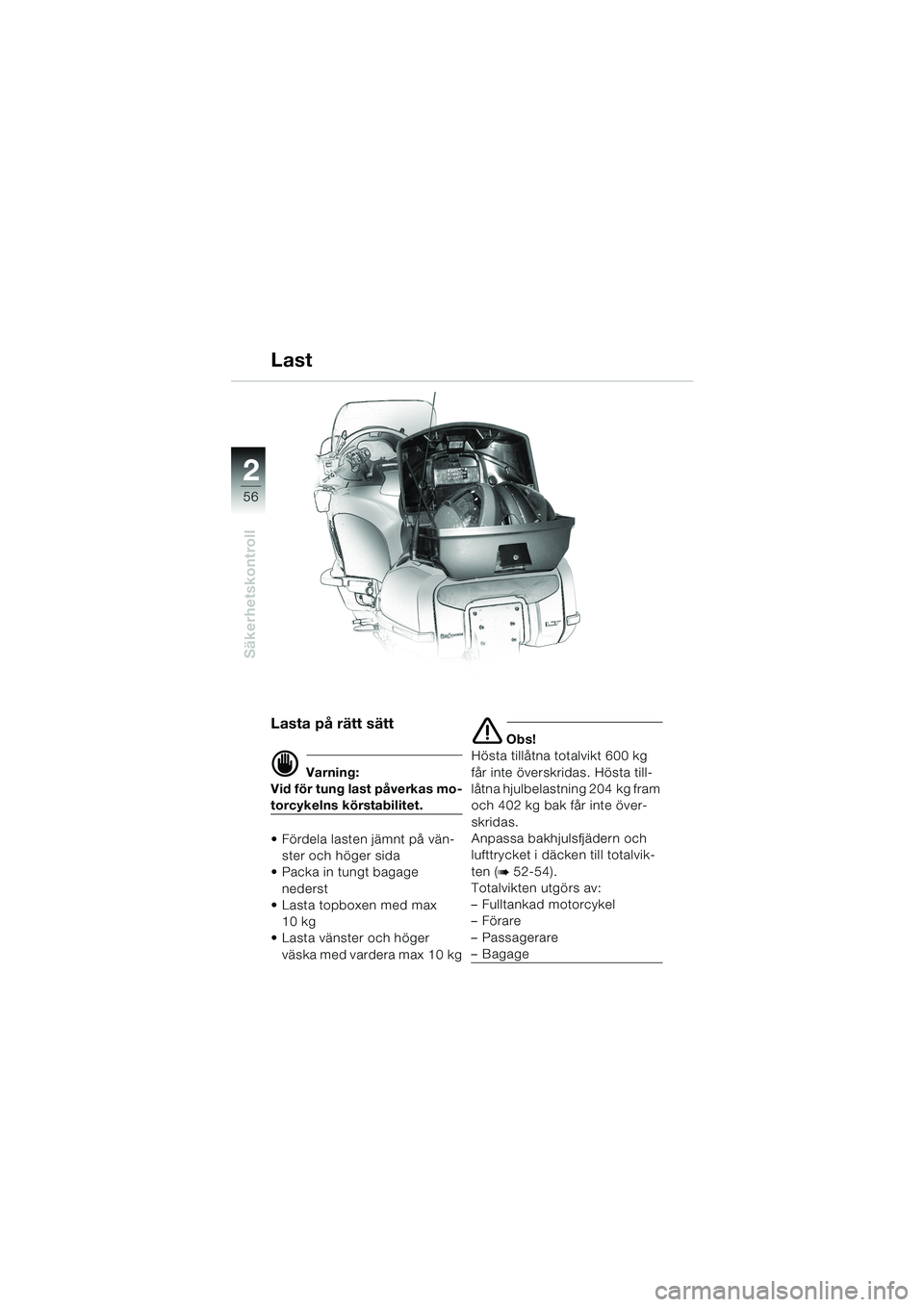

56
Säkerhetskontroll
2
Last
Lasta på rätt sätt
d Varning:
Vid för tung last påverkas mo-
torcykelns körstabilitet.
Fördela lasten jämnt på vän-
ster och höger sida
Packa in tungt bagage
nederst
Lasta topboxen med max
10 kg
Lasta vänster och höger
väska med vardera max 10 kg
e Obs!
Hösta tillåtna totalvikt 600 kg
får inte överskridas. Hösta till-
låtna hjulbelastning 204 kg fram
och 402 kg bak får inte över-
skridas.
Anpassa bakhjulsfjädern och
lufttrycket i däcken till totalvik-
ten (
b 52-54).
Totalvikten utgörs av:
–Fulltankad motorcykel
–Förare
–Passagerare
–Bagage
10LTbks4.bk Seite 56 Dienstag, 27. August 2002 10:29 10

2 2
57
Säkerhetskontroll
Belysning
Kontroll av belysning
e Obs!
Kontrollera före varje körning att
alla belysningskomponenter
fungerar.
L Anvisning:
Om blinkerkontrollampan blin-
kar med dubbel frekvens:
En blinkerlampa är defekt.
Byte av glödlampor i parke-
rings-, halv-, hel-, bak- och
bromsljus samt blinkerlampor:
(
b servicemanualen).
BakljusDen allmänna varningslampan
(
b 72) lyser:
Broms- eller bakljiuset är
defekt. När bakljuset är defekt,
dimmas bromsljuset ner och
fungerar som bakljus. När man
bromsar lyser bromsljuset med
full effekt igen.
Reglering av ljusvidd
e Obs!
Reglering av ljusvidden i förhål-
lande till lasten får endast göras
när motorcykeln står stilla.
LÃ¥t en auktoriserad verkstad -
helst hos en BMW-
återförsäljare - göra grundin-
ställningen av strålkastaren!
10LTbks4.bk Seite 57 Dienstag, 27. August 2002 10:29 10

58
Säkerhetskontroll
2
AB

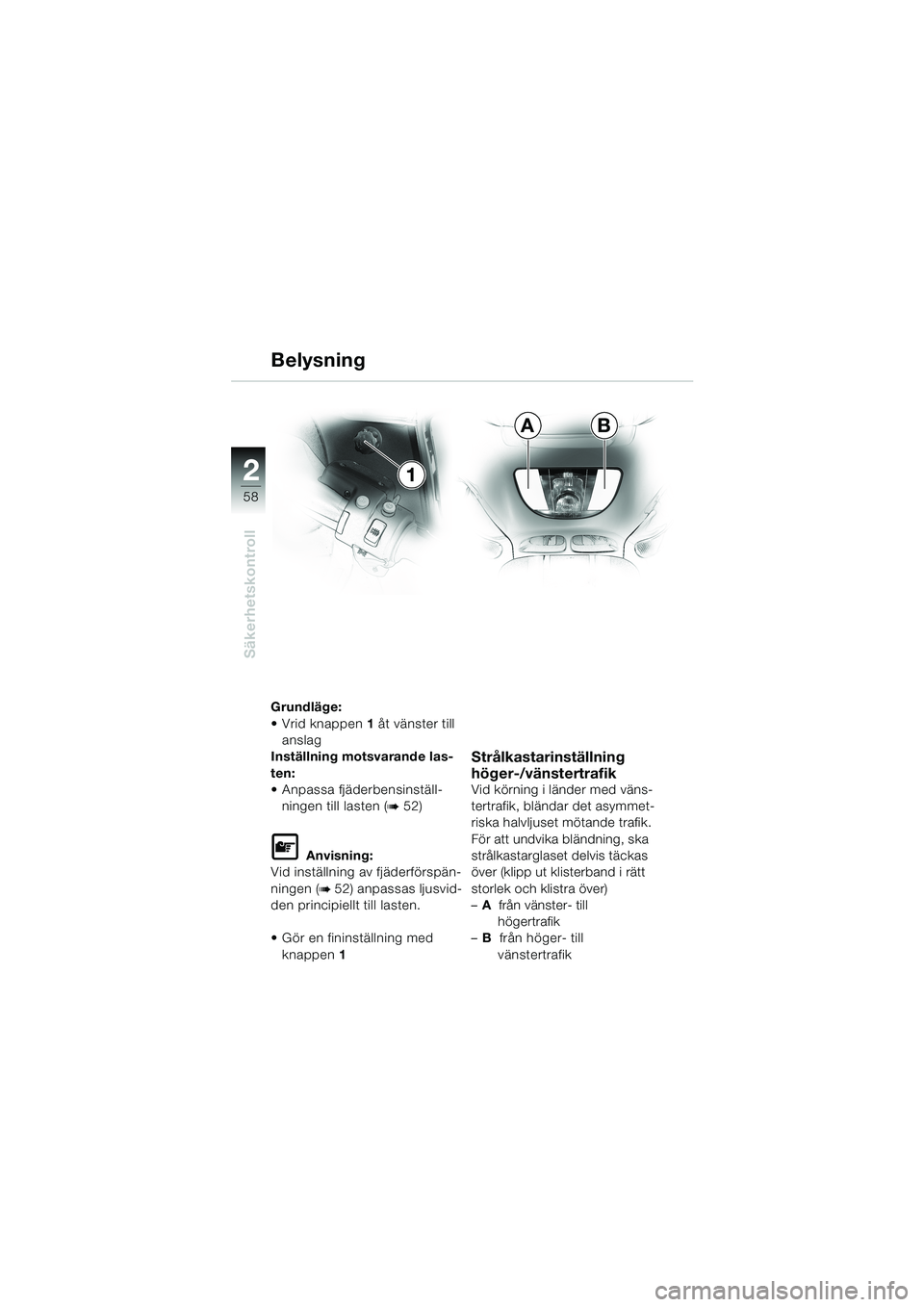

1 Belysning
Grundläge:
Vrid knappen1 åt vänster till
anslag
Inställning motsvarande las-
ten:
Anpassa fjäderbensinställ-
ningen till lasten (
b 52)
L Anvisning:
Vid inställning av fjäderförspän-
ningen (
b 52) anpassas ljusvid-
den principiellt till lasten.
Gör en fininställning med
knappen1
Strålkastarinställning
höger-/vänstertrafik
Vid körning i länder med väns-
tertrafik, bländar det asymmet-
riska halvljuset mötande trafik.
För att undvika bländning, ska
strålkastarglaset delvis täckas
över (klipp ut klisterband i rätt
storlek och klistra över)
–Afrån vänster- till
högertrafik
–Bfrån höger- till
vänstertrafik
10LTbks4.bk Seite 58 Dienstag, 27. August 2002 10:29 10
