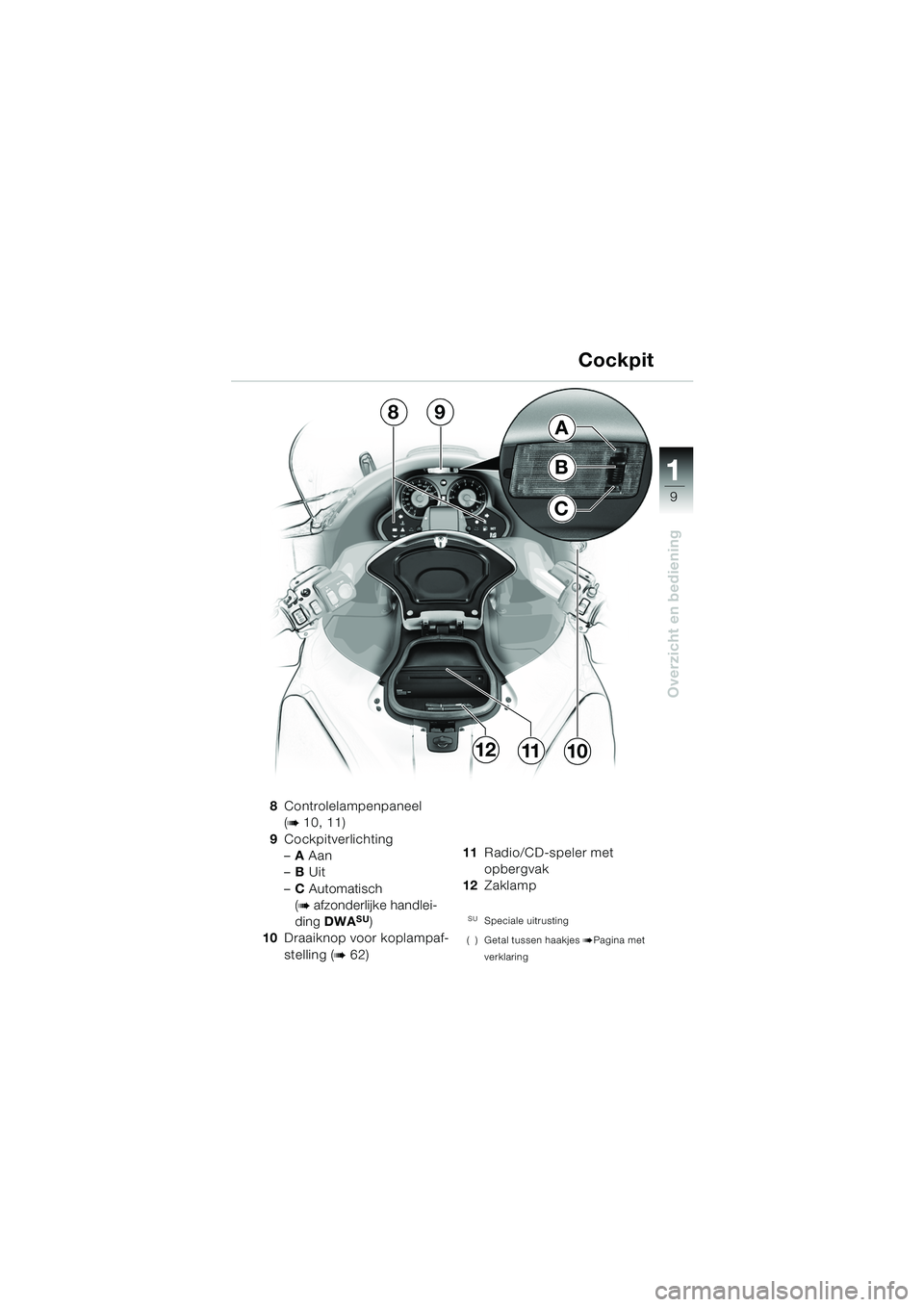

Overzicht en bediening
1
8Controlelampenpaneel
(
b 10, 11)
9 Cockpitverlichting
–A Aan
– B Uit
– C Automatisch
(
b afzonderlijke handlei-
ding DWASU)
10 Draaiknop voor koplampaf-
stelling (
b62) 11
Radio/CD-speler met
opbergvak
12 Zaklamp
SUSpeciale uitrusting
( ) Getal tussen haakjes
bPagina met
verklaring
Cockpit
C
B
A89
111012
10LTbkn6.book Seite 9 Freitag, 1. Juli 2005 9:40 09

10
Overzicht en bediening
1
L Opmerking:
De dag-/nachtomschakeling
wordt automatisch via een sen-
sor aangestuurd. Het LCD-
scherm wordt bij nachtschake-
ling verlicht.
1 Controlelamp motoroliedruk
rood
p (b 42, 78)
2 Controlelamp acculaad-
stroom rood
r (b79) 3
Controlelamp richtingaan-
wijzer links groen
s
4 Controlelamp koelvloeistof-
temperatuur
j rood
(
b 55, 79)
5 Waarschuwingslamp alge-
meen rood
e (b78)
6 Waarschuwingslamp ABS
rood
l (b78)
7 Controlelamp versnellings-
bak neutraal groen
k
(
b76)
( ) Getal tussen haakjes bPagina met
verklaring

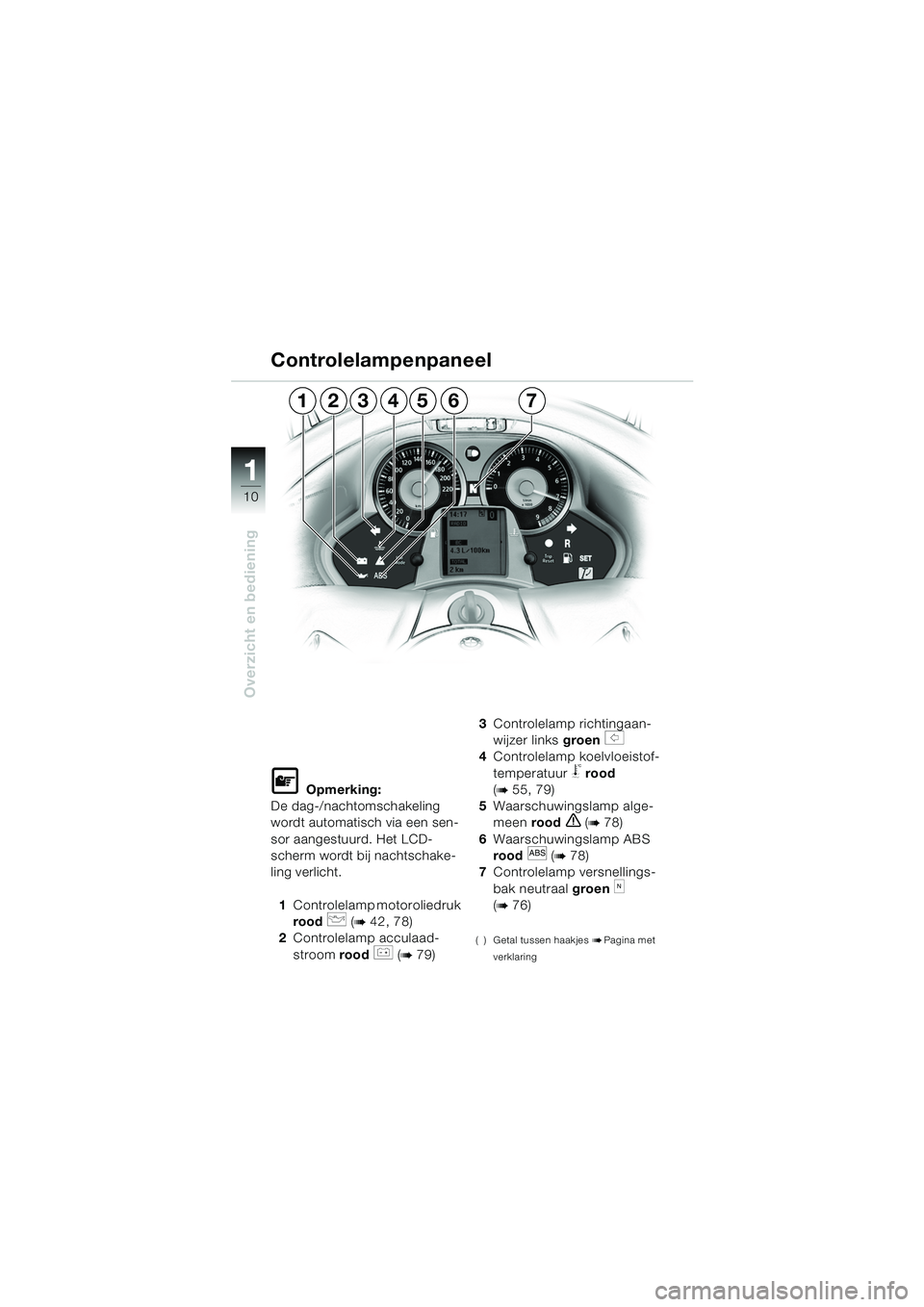

Controlelampenpaneel
5617324
10LTbkn6.book Seite 10 Freitag, 1. Juli 2005 9:40 09

11
Overzicht en bediening
1
Controlelampenpaneel

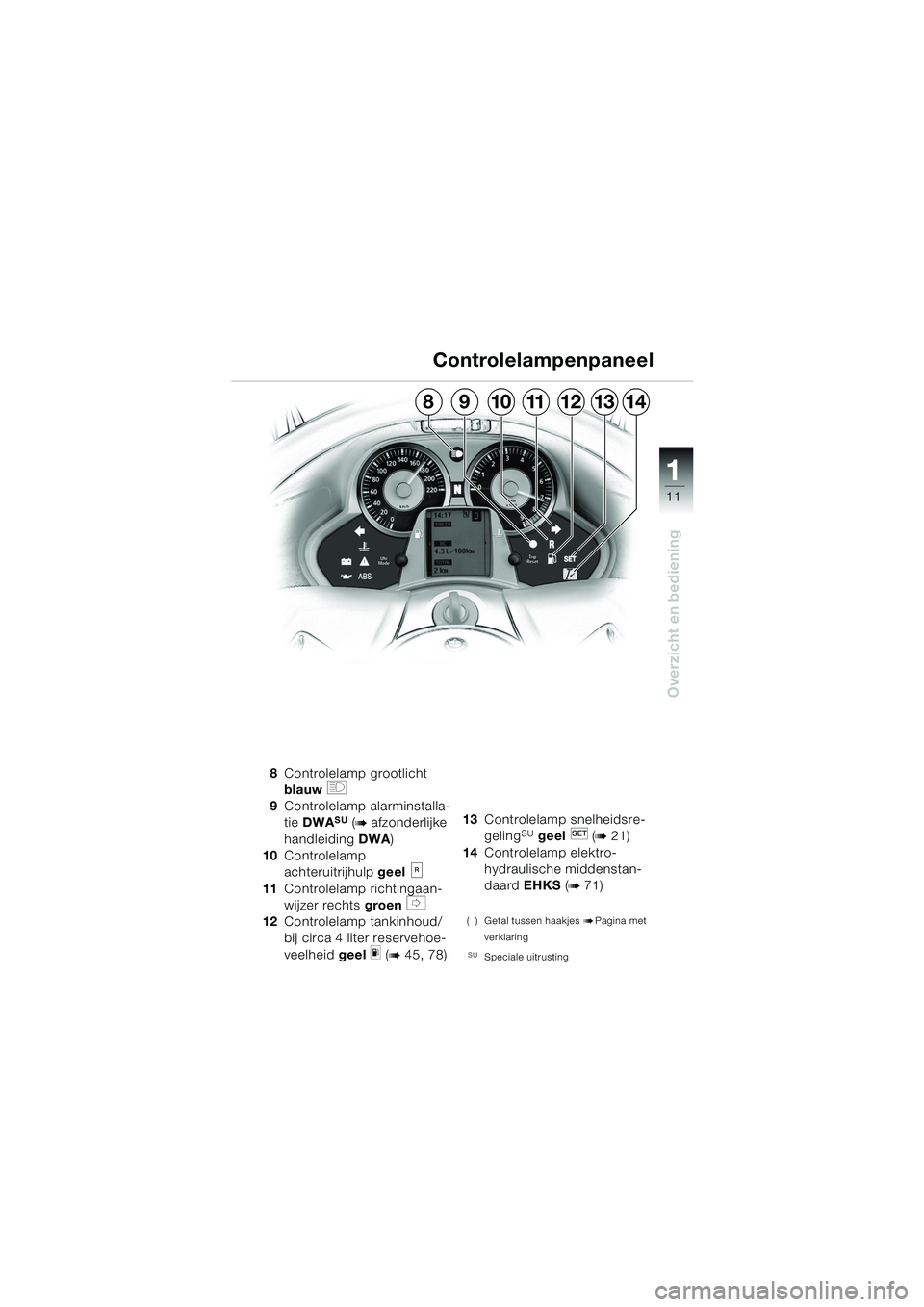

8Controlelamp grootlicht
blauw
q
9 Controlelamp alarminstalla-
tie DWA
SU (b afzonderlijke
handleiding DWA)
10 Controlelamp
achteruitrijhulp geel
11 Controlelamp richtingaan-
wijzer rechts groen
t
12 Controlelamp tankinhoud/
bij circa 4 liter reservehoe-
veelheid geel
m (b 45, 78) 13
Controlelamp snelheidsre-
geling
SU geel (b21)
14 Controlelamp elektro-
hydraulische middenstan-
daard EHKS (
b71)
( ) Getal tussen haakjes bPagina met
verklaring
SUSpeciale uitrusting
121114131098
10LTbkn6.book Seite 11 Freitag, 1. Juli 2005 9:40 09

12
Overzicht en bediening
1
SleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op de
meegeleverde sticker.
d Waarschuwing:
Bij uitgezet contact is alleen
RESTREMFUNCTIE beschik-
baar (b87)
SUSpeciale uitrusting
d Waarschuwing:
Geen andere sleutels of sleu-
telhangers aan de sleutel han-
gen – veiligheidsrisico als de
kraag van de sleutel bij het
sturen in een sleuf van de kuip
valt!
L Opmerking:
Contact-/stuurslot, benzine-
tankslot evenals koffer- en top-
caseslot worden met dezelfde
sleutel bediend.
Centrale vergrendeling
SU (b af-
zonderlijke handleiding DWA)

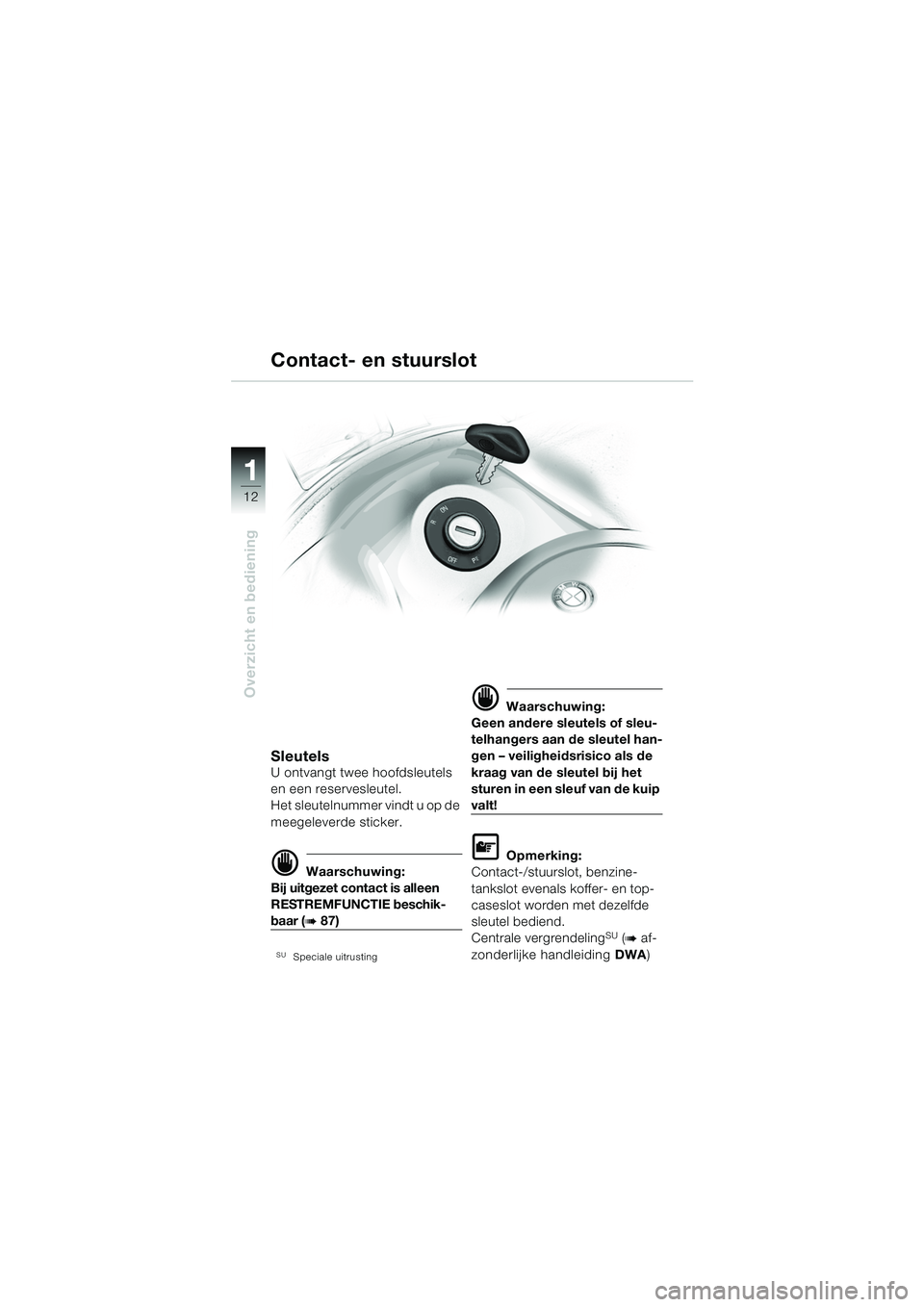

Contact- en stuurslot
10LTbkn6.book Seite 12 Freitag, 1. Juli 2005 9:40 09

13
Overzicht en bediening
1

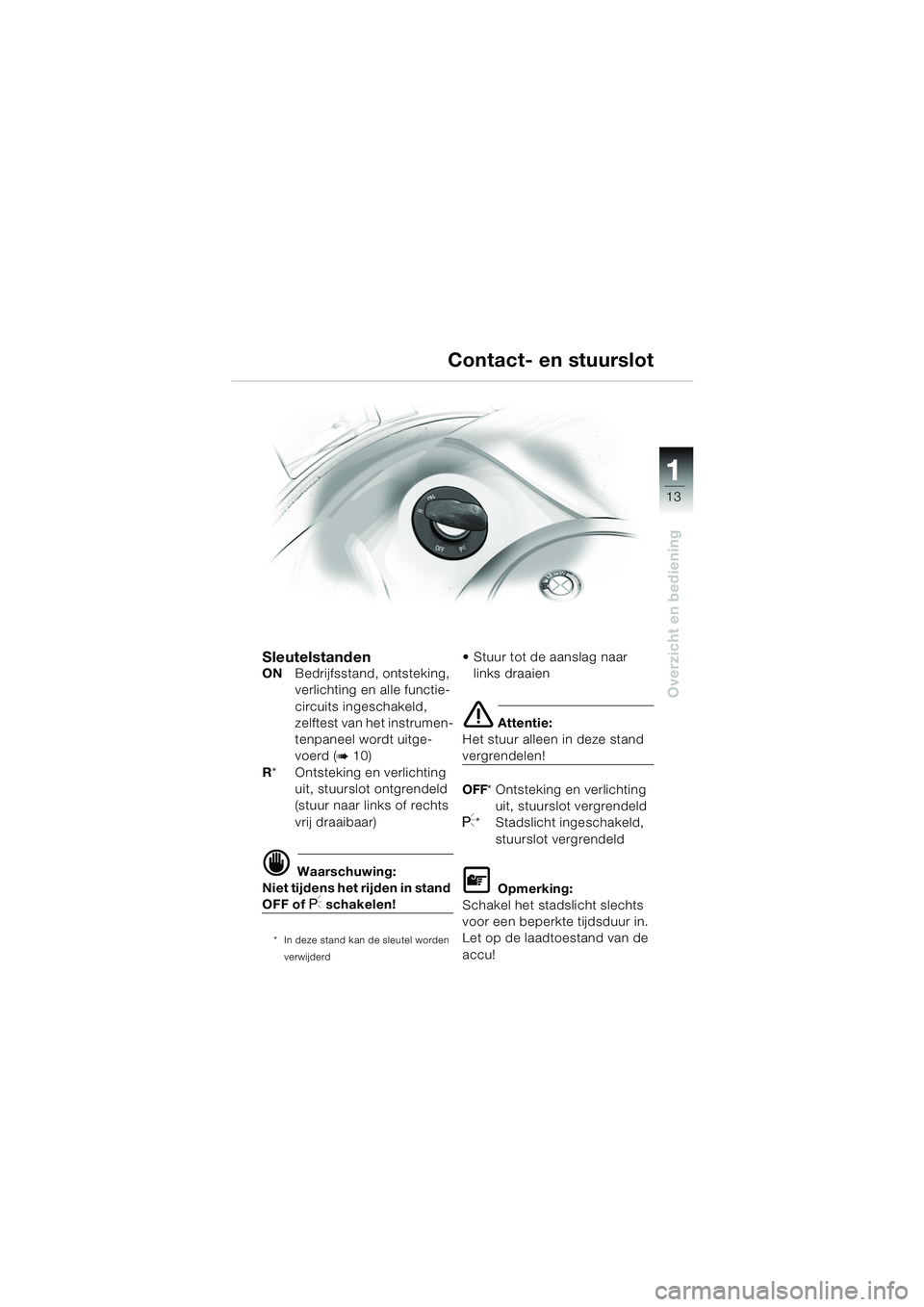

Sleutelstanden
ONBedrijfsstand, ontsteking,
verlichting en alle functie-
circuits ingeschakeld,
zelftest van het instrumen-
tenpaneel wordt uitge-
voerd (
b10)
R * Ontsteking en verlichting
uit, stuurslot ontgrendeld
(stuur naar links of rechts
vrij draaibaar)
d Waarschuwing:
Niet tijdens het rijden in stand
OFF of I schakelen!
* In deze stand kan de sleutel worden
verwijderd
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Ontsteking en verlichting
uit, stuurslot vergrendeld
I* Stadslicht ingeschakeld, stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Contact- en stuurslot
10LTbkn6.book Seite 13 Freitag, 1. Juli 2005 9:40 09

14
Overzicht en bediening
1

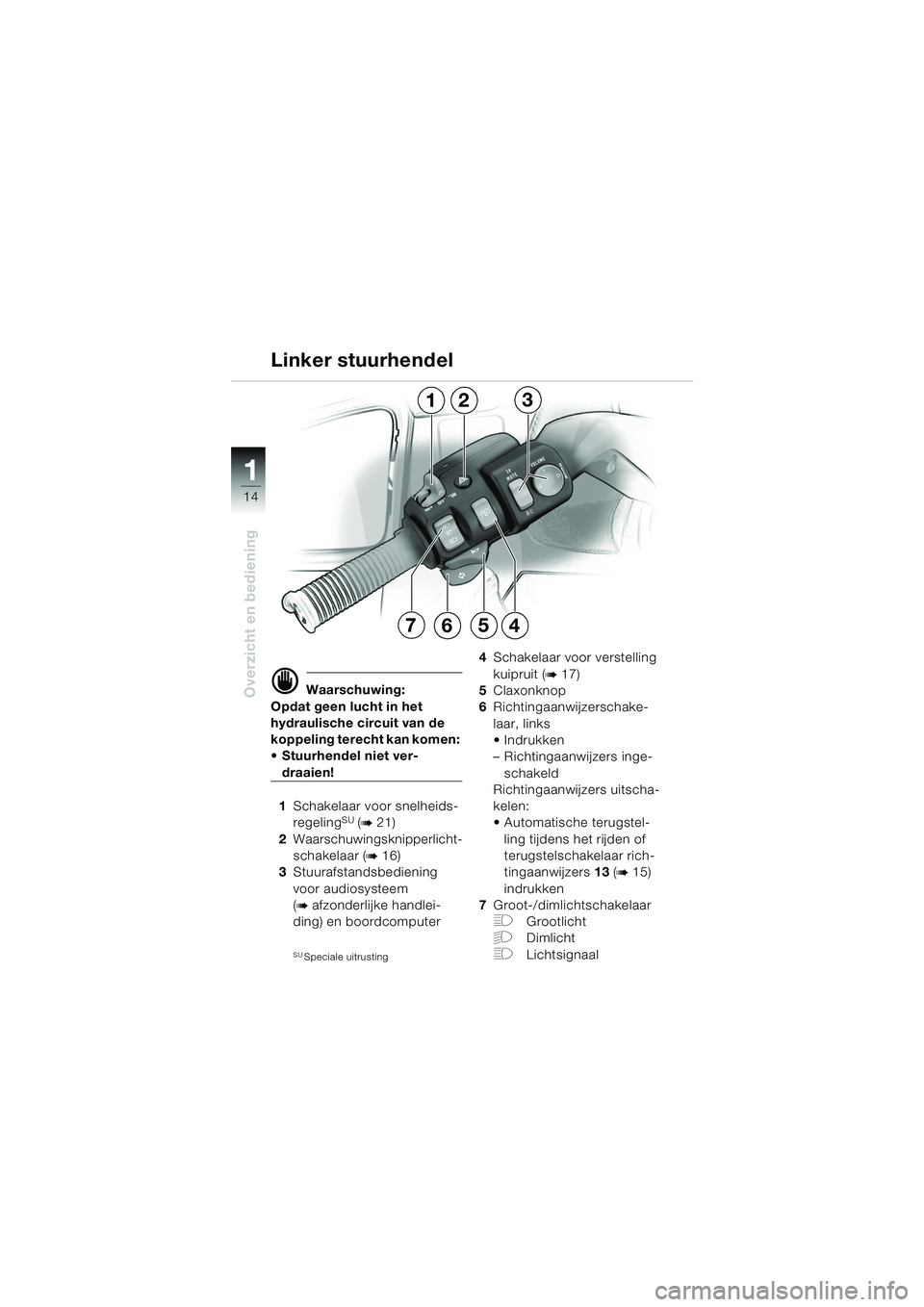

Linker stuurhendel
d Waarschuwing:
Opdat geen lucht in het
hydraulische circuit van de
koppeling terecht kan komen:
 Stuurhendel niet ver-
draaien!
1 Schakelaar voor snelheids-
regeling
SU (b21)
2 Waarschuwingsknipperlicht-
schakelaar (
b16)
3 Stuurafstandsbediening
voor audiosysteem
(
b afzonderlijke handlei-
ding) en boordcomputer
SUSpeciale uitrusting
4 Schakelaar voor verstelling
kuipruit (
b17)
5 Claxonknop
6 Richtingaanwijzerschake-
laar, links
Indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzers uitscha-
kelen:
 Automatische terugstel-
ling tijdens het rijden of
terugstelschakelaar rich-
tingaanwijzers 13 (
b15)
indrukken
7 Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
123
5467
10LTbkn6.book Seite 14 Freitag, 1. Juli 2005 9:40 09

15
Overzicht en bediening
1
d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit kan
binnendringen:
 Stuurhendel niet ver-
draaien!
8 Drukschakelaar voor elek-
tro-hydraulische midden-
standaard EHKS (
b70)
9 Startdrukschakelaar
(
b 18, 77)
10 Noodstopschakelaar voor
ontsteking (
b75)
11 Schakelaar voor
handgreepverwarming
SU
A Verwarming uit
B 50% (middenstand)
C 100% 12
Richtingaanwijzerschake-
laar, rechts
 Indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzers uitscha-
kelen:
 Automatische terugstel- ling tijdens het rijden of
terugstelschakelaar rich-
tingaanwijzers 13 indruk-
ken
13 Terugstelschakelaar
richtingaanwijzers
 Indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld
SUSpeciale uitrusting

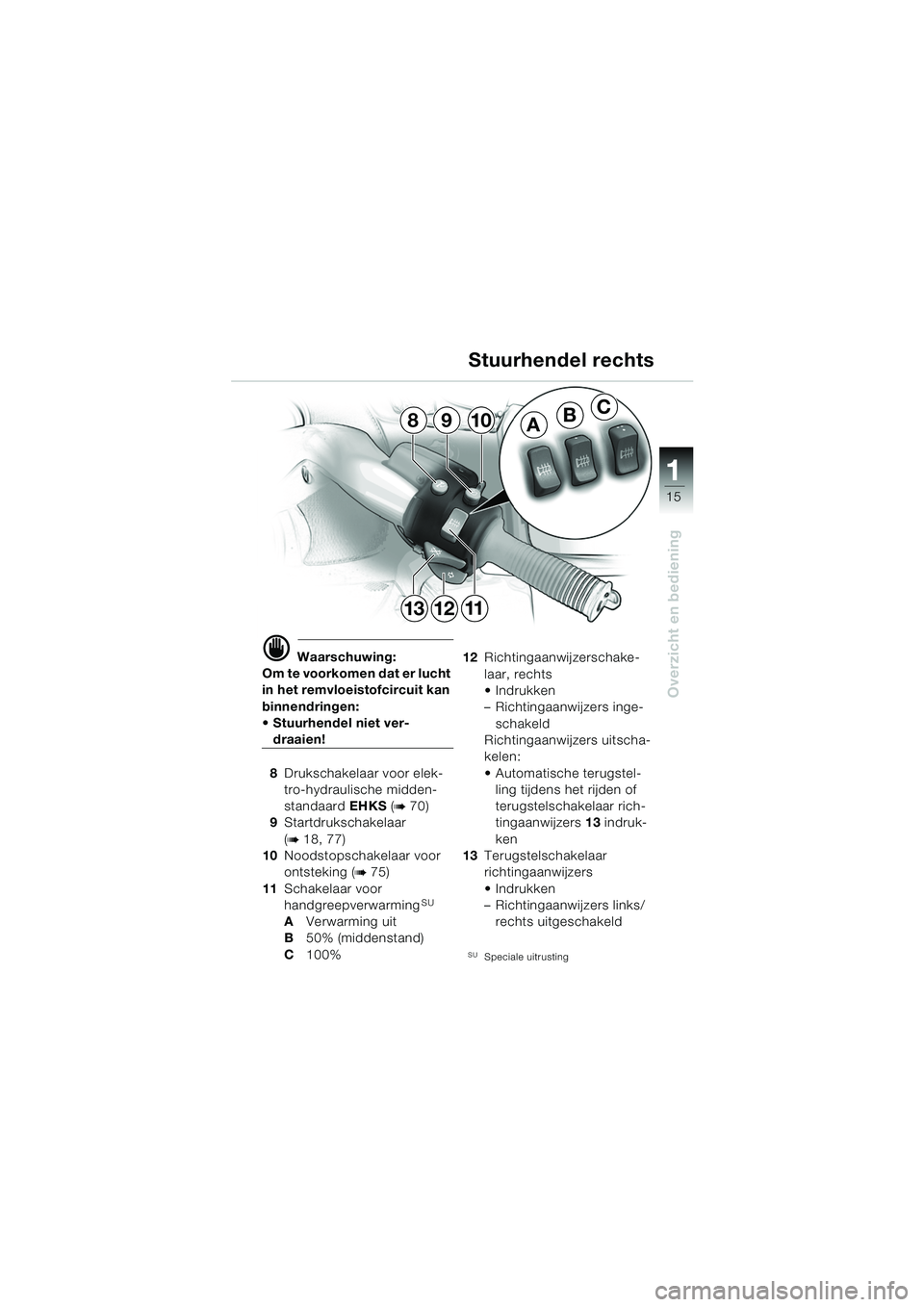

Stuurhendel rechts
ABC9810
121113
10LTbkn6.book Seite 15 Freitag, 1. Juli 2005 9:40 09

16
Overzicht en bediening
1

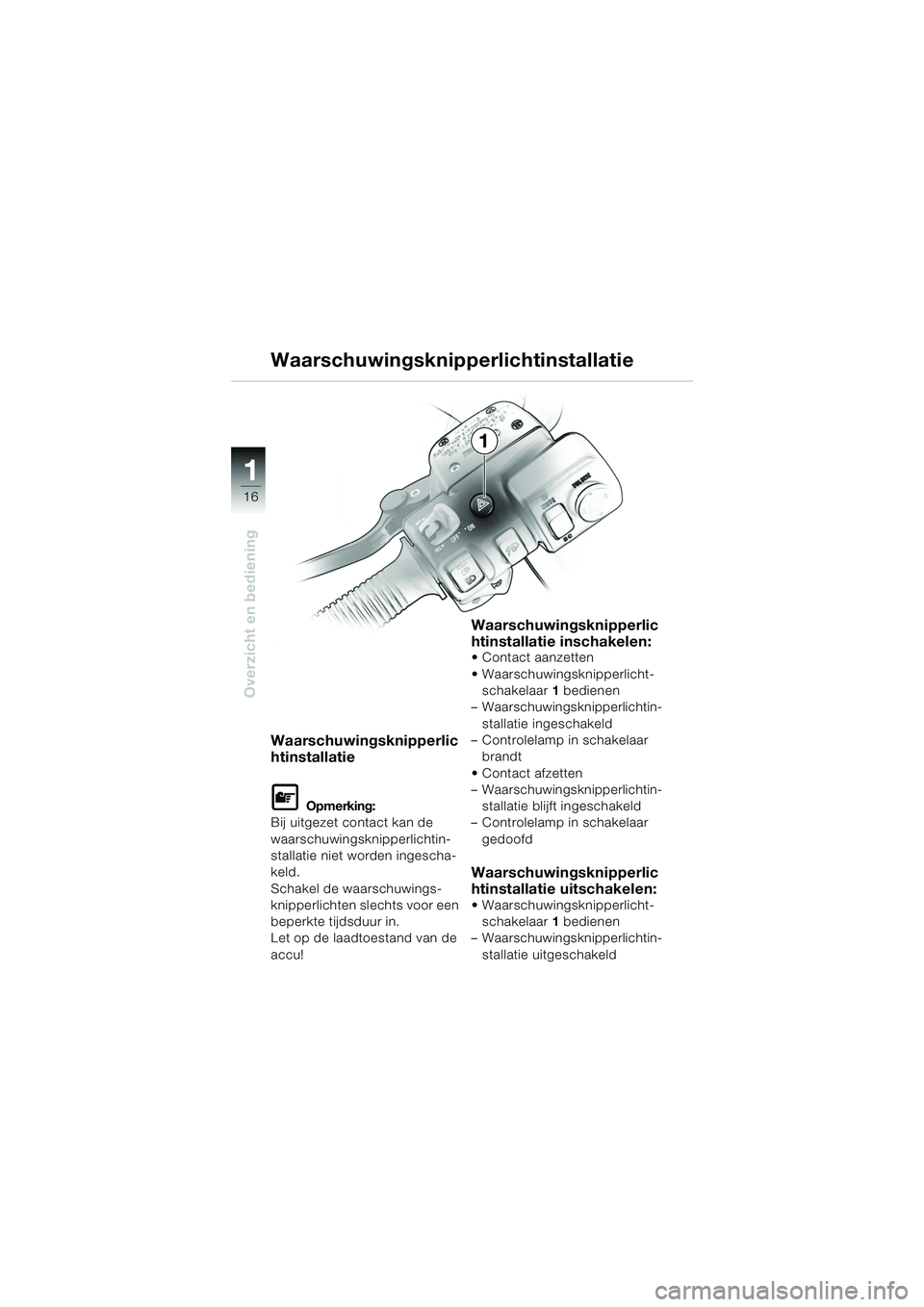

Waarschuwingsknipperlichtinstallatie
Waarschuwingsknipperlic
htinstallatie
L Opmerking:
Bij uitgezet contact kan de
waarschuwingsknipperlichtin-
stallatie niet worden ingescha-
keld.
Schakel de waarschuwings-
knipperlichten slechts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Waarschuwingsknipperlic
htinstallatie inschakelen:
 Contact aanzetten
 Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp in schakelaar
brandt
 Contact afzetten
– Waarschuwingsknipperlichtin- stallatie blijft ingeschakeld
– Controlelamp in schakelaar
gedoofd
Waarschuwingsknipperlic
htinstallatie uitschakelen:
 Waarschuwingsknipperlicht-schakelaar 1 bedienen
– Waarschuwingsknipperlichtin-
stallatie uitgeschakeld
1
10LTbkn6.book Seite 16 Freitag, 1. Juli 2005 9:40 09

17
Overzicht en bediening
1
A
B
1

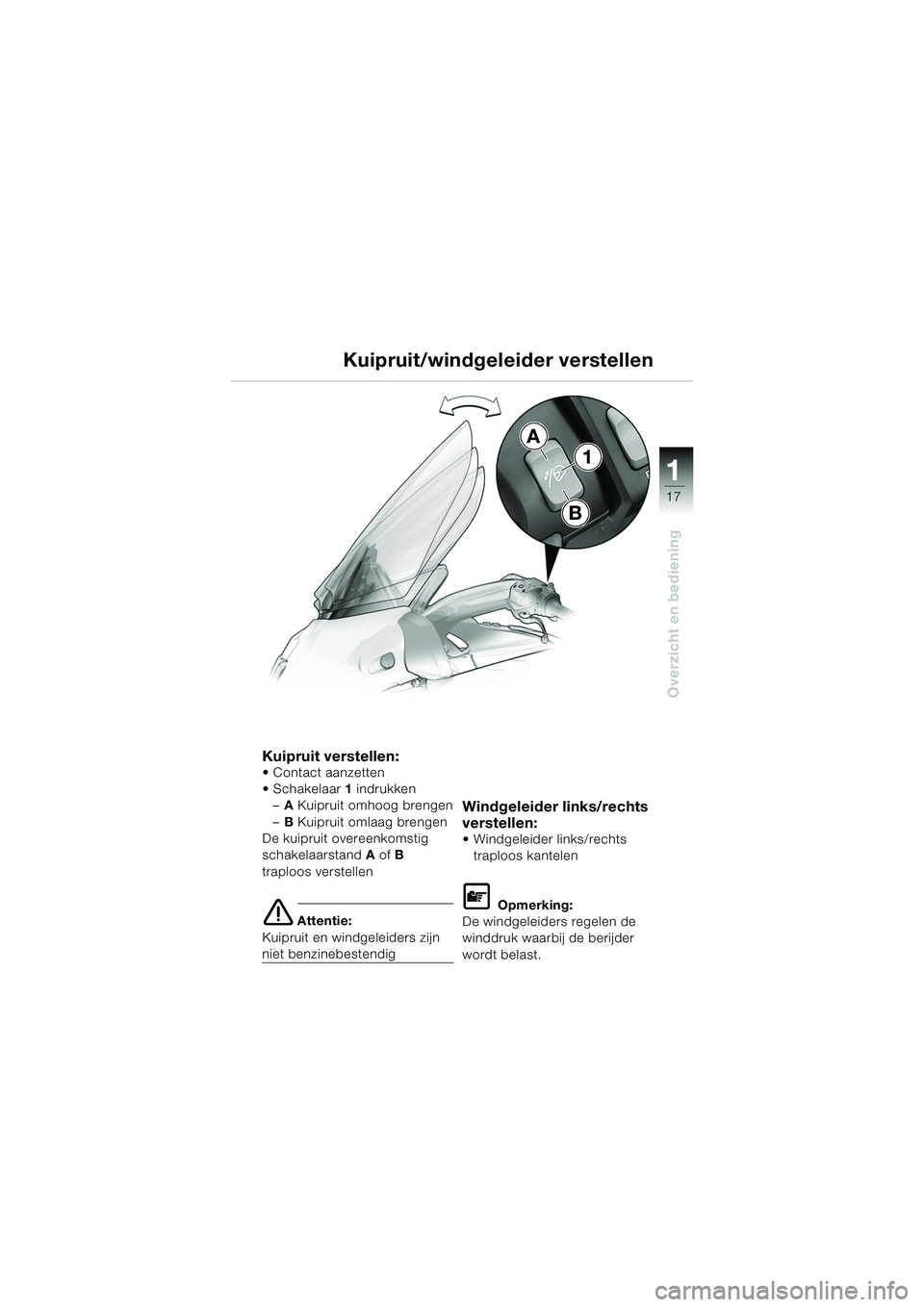

Kuipruit/windgeleider verstellen
Kuipruit verstellen: Contact aanzetten
 Schakelaar
1 indrukken
– A Kuipruit omhoog brengen
– B Kuipruit omlaag brengen
De kuipruit overeenkomstig
schakelaarstand A of B
traploos verstellen
e Attentie:
Kuipruit en windgeleiders zijn
niet benzinebestendig
Windgeleider links/rechts
verstellen:
 Windgeleider links/rechts traploos kantelen
L Opmerking:
De windgeleiders regelen de
winddruk waarbij de berijder
wordt belast.
10LTbkn6.book Seite 17 Freitag, 1. Juli 2005 9:40 09

18
Overzicht en bediening
1

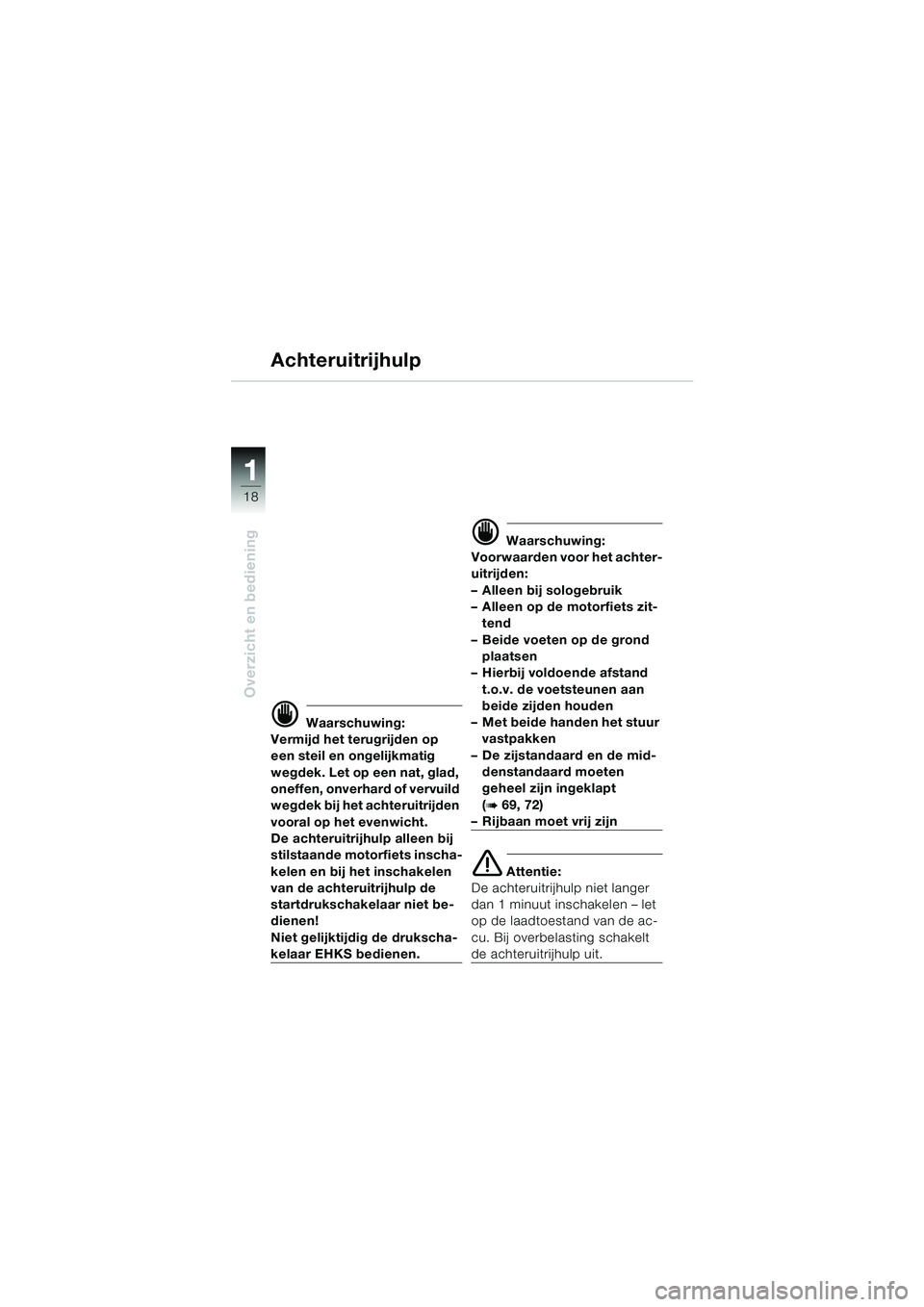

Achteruitrijhulp
d Waarschuwing:
Vermijd het terugrijden op
een steil en ongelijkmatig
wegdek. Let op een nat, glad,
oneffen, onverhard of vervuild
wegdek bij het achteruitrijden
vooral op het evenwicht.
De achteruitrijhulp alleen bij
stilstaande motorfiets inscha-
kelen en bij het inschakelen
van de achteruitrijhulp de
startdrukschakelaar niet be-
dienen!
Niet gelijktijdig de drukscha-
kelaar EHKS bedienen.
d Waarschuwing:
Voorwaarden voor het achter-
uitrijden:
– Alleen bij sologebruik
– Alleen op de motorfiets zit- tend
– Beide voeten op de grond plaatsen
– Hierbij voldoende afstand t.o.v. de voetsteunen aan
beide zijden houden
– Met beide handen het stuur vastpakken
– De zijstandaard en de mid- denstandaard moeten
geheel zijn ingeklapt
(
b 69, 72)
– Rijbaan moet vrij zijn
e Attentie:
De achteruitrijhulp niet langer
dan 1 minuut inschakelen – let
op de laadtoestand van de ac-
cu. Bij overbelasting schakelt
de achteruitrijhulp uit.
