BMW MOTORRAD K 1200 LT 2005 Handleiding (in Dutch)

29
Overzicht en bediening
1
Boordcomputer

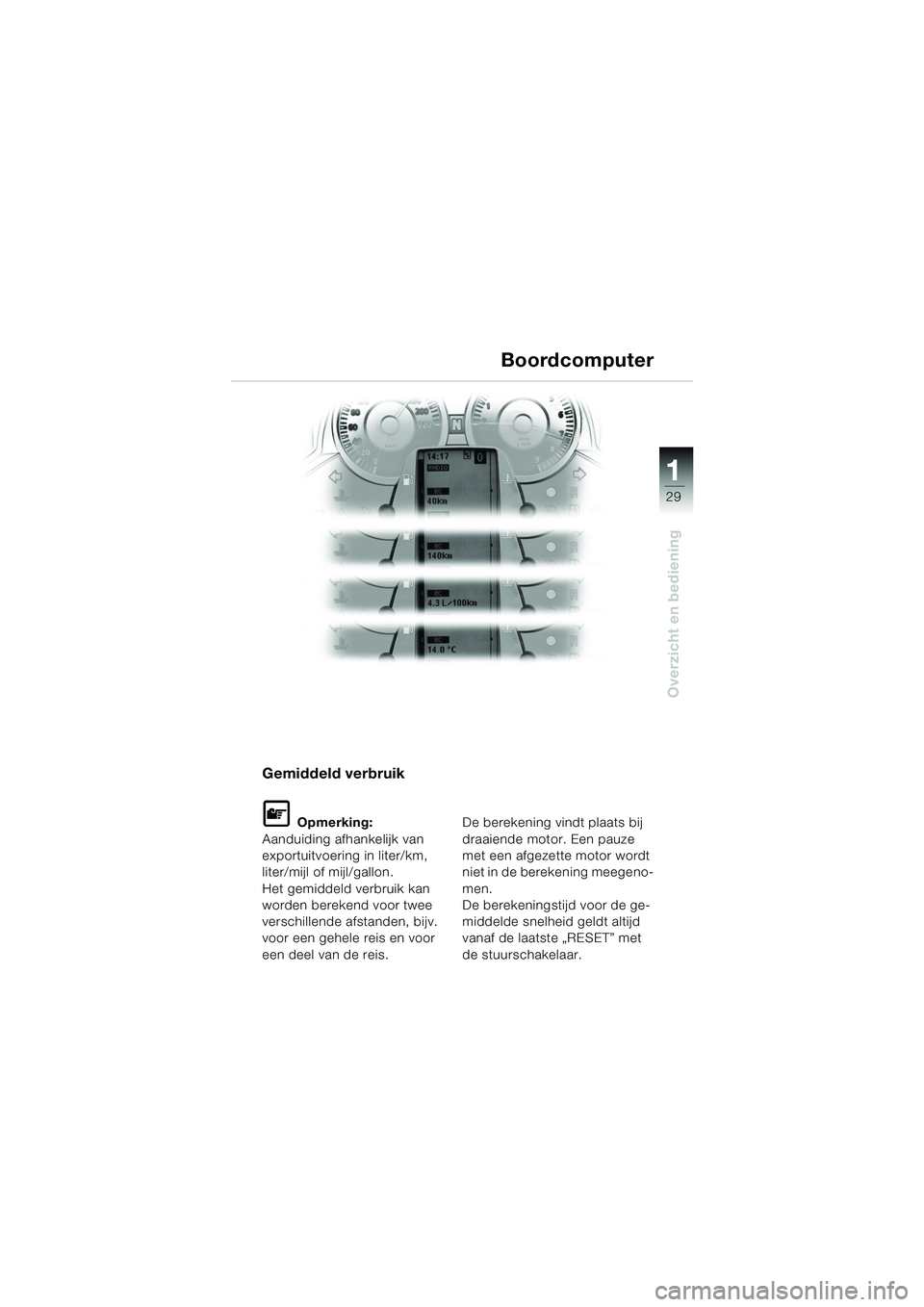

Gemiddeld verbruik
L Opmerking:
Aanduiding afhankelijk van
exportuitvoering in liter/km,
liter/mijl of mijl/gallon.
Het gemiddeld verbruik kan
worden berekend voor twee
verschillende afstanden, bijv.
voor een gehele reis en voor
een deel van de reis. De berekening vindt plaats bij
draaiende motor. Een pauze
met een afgezette motor wordt
niet in de berekening meegeno-
men.
De berekeningstijd voor de ge-
middelde snelheid geldt altijd
vanaf de laatste „RESET” met
de stuurschakelaar.
10LTbkn6.book Seite 29 Freitag, 1. Juli 2005 9:40 09

30
Overzicht en bediening
1
Boordcomputer

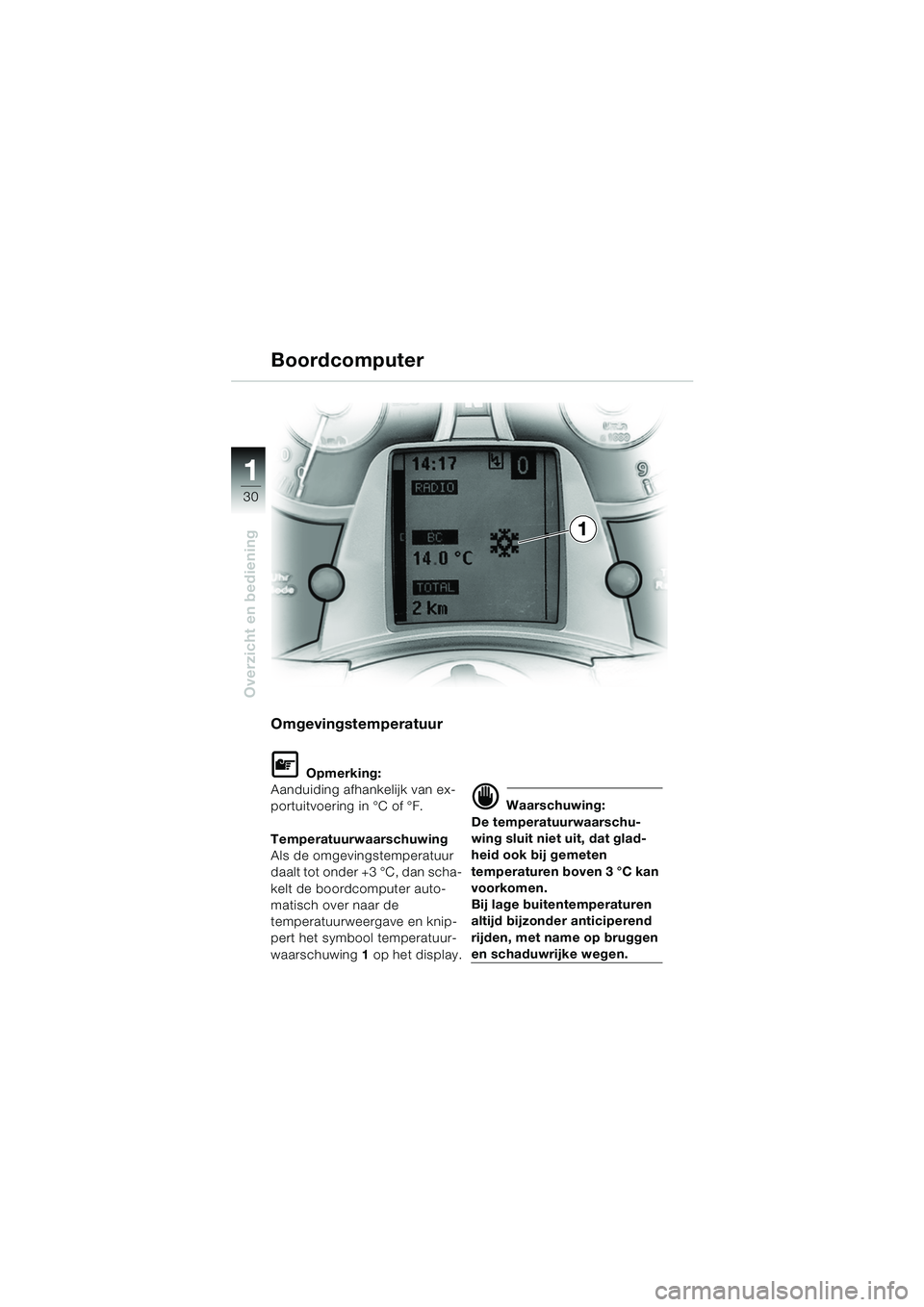

Omgevingstemperatuur
L Opmerking:
Aanduiding afhankelijk van ex-
portuitvoering in °C of °F.
Temperatuurwaarschuwing
Als de omgevingstemperatuur
daalt tot onder +3 °C, dan scha-
kelt de boordcomputer auto-
matisch over naar de
temperatuurweergave en knip-
pert het symbool temperatuur-
waarschuwing 1 op het display.
d Waarschuwing:
De temperatuurwaarschu-
wing sluit niet uit, dat glad-
heid ook bij gemeten
temperaturen boven 3 °C kan
voorkomen.
Bij lage buitentemperaturen
altijd bijzonder anticiperend
rijden, met name op bruggen
en schaduwrijke wegen.
1
10lt01n6.fm Seite 30 Dienstag, 12. Juli 2005 9:19 09

31
Overzicht en bediening
1
Boordcomputer

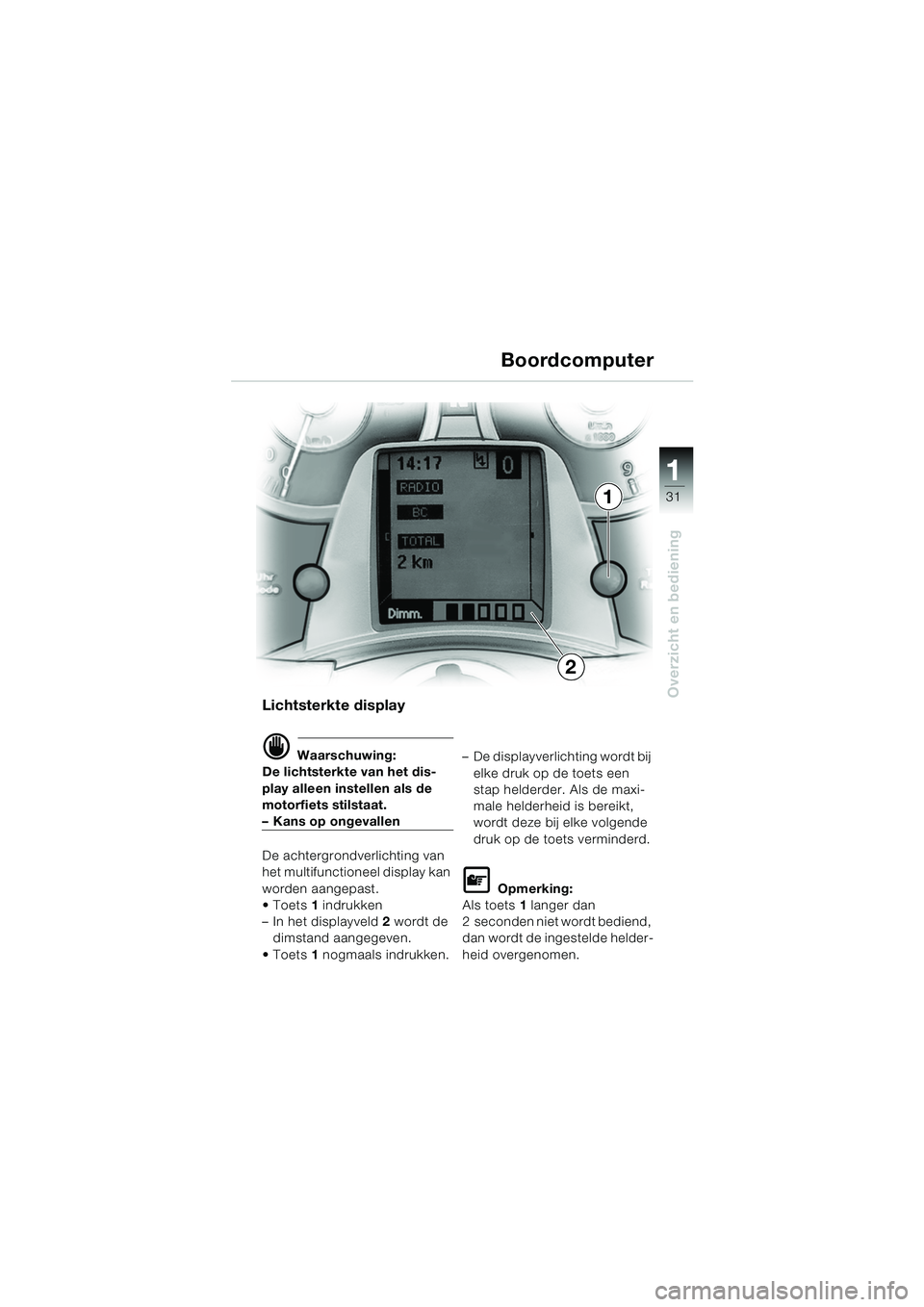

Lichtsterkte display
d Waarschuwing:
De lichtsterkte van het dis-
play alleen instellen als de
motorfiets stilstaat.
– Kans op ongevallen
De achtergrondverlichting van
het multifunctioneel display kan
worden aangepast.
• Toets 1 indrukken
– In het displayveld 2 wordt de
dimstand aangegeven.
 Toets 1 nogmaals indrukken. – De displayverlichting wordt bij
elke druk op de toets een
stap helderder. Als de maxi-
male helderheid is bereikt,
wordt deze bij elke volgende
druk op de toets verminderd.
L Opmerking:
Als toets 1 langer dan
2 seconden niet wordt bediend,
dan wordt de ingestelde helder-
heid overgenomen.
1
2
10lt01n6.fm Seite 31 Dienstag, 12. Juli 2005 9:20 09

32
Overzicht en bediening
1A
1
2

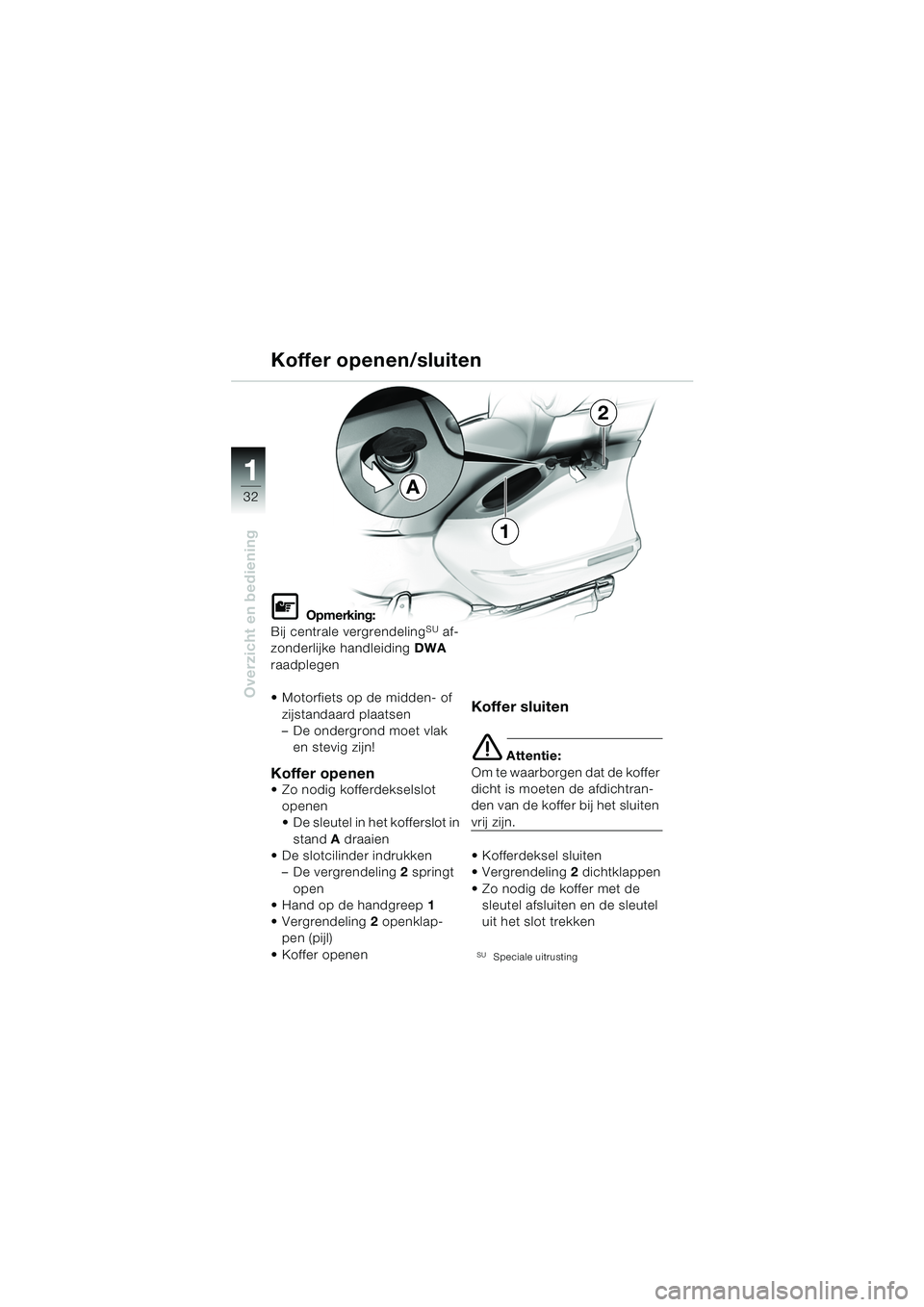

Koffer openen/sluiten
L Opmerking:
Bij centrale vergrendelingSU af-
zonderlijke handleiding DWA
raadplegen
 Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
Koffer openen Zo nodig kofferdekselslot openen
 De sleutel in het kofferslot in stand A draaien
 De slotcilinder indrukken – De vergrendeling 2 springt
open
 Hand op de handgreep 1
Vergrendeling 2 openklap-
pen (pijl)
 Koffer openen
Koffer sluiten
e Attentie:
Om te waarborgen dat de koffer
dicht is moeten de afdichtran-
den van de koffer bij het sluiten
vrij zijn.
 Kofferdeksel sluiten
 Vergrendeling 2 dichtklappen
 Zo nodig de koffer met de sleutel afsluiten en de sleutel
uit het slot trekken
SUSpeciale uitrusting
10LTbkn6.book Seite 32 Freitag, 1. Juli 2005 9:40 09

33
Overzicht en bediening
1
A1
C
C

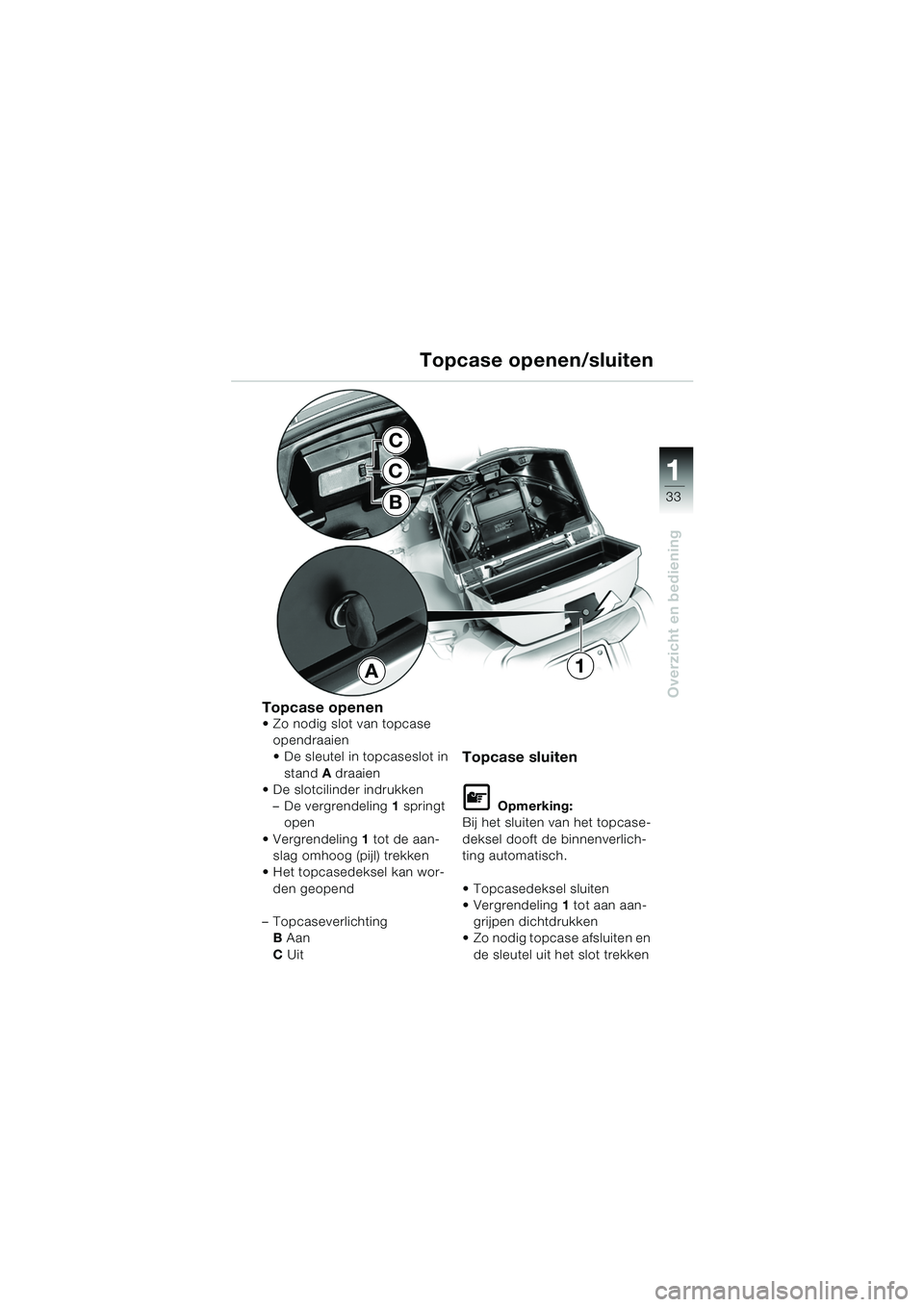

BTopcase openen/sluiten
Topcase openen Zo nodig slot van topcase
opendraaien
 De sleutel in topcaseslot in
stand A draaien
 De slotcilinder indrukken
– De vergrendeling 1 springt
open
 Vergrendeling 1 tot de aan-
slag omhoog (pijl) trekken
 Het topcasedeksel kan wor-
den geopend
– Topcaseverlichting B Aan
C Uit
Topcase sluiten
L Opmerking:
Bij het sluiten van het topcase-
deksel dooft de binnenverlich-
ting automatisch.
 Topcasedeksel sluiten
 Vergrendeling 1 tot aan aan-
grijpen dichtdrukken
 Zo nodig topcase afsluiten en
de sleutel uit het slot trekken
10LTbkn6.book Seite 33 Freitag, 1. Juli 2005 9:40 09

34
Overzicht en bediening
1

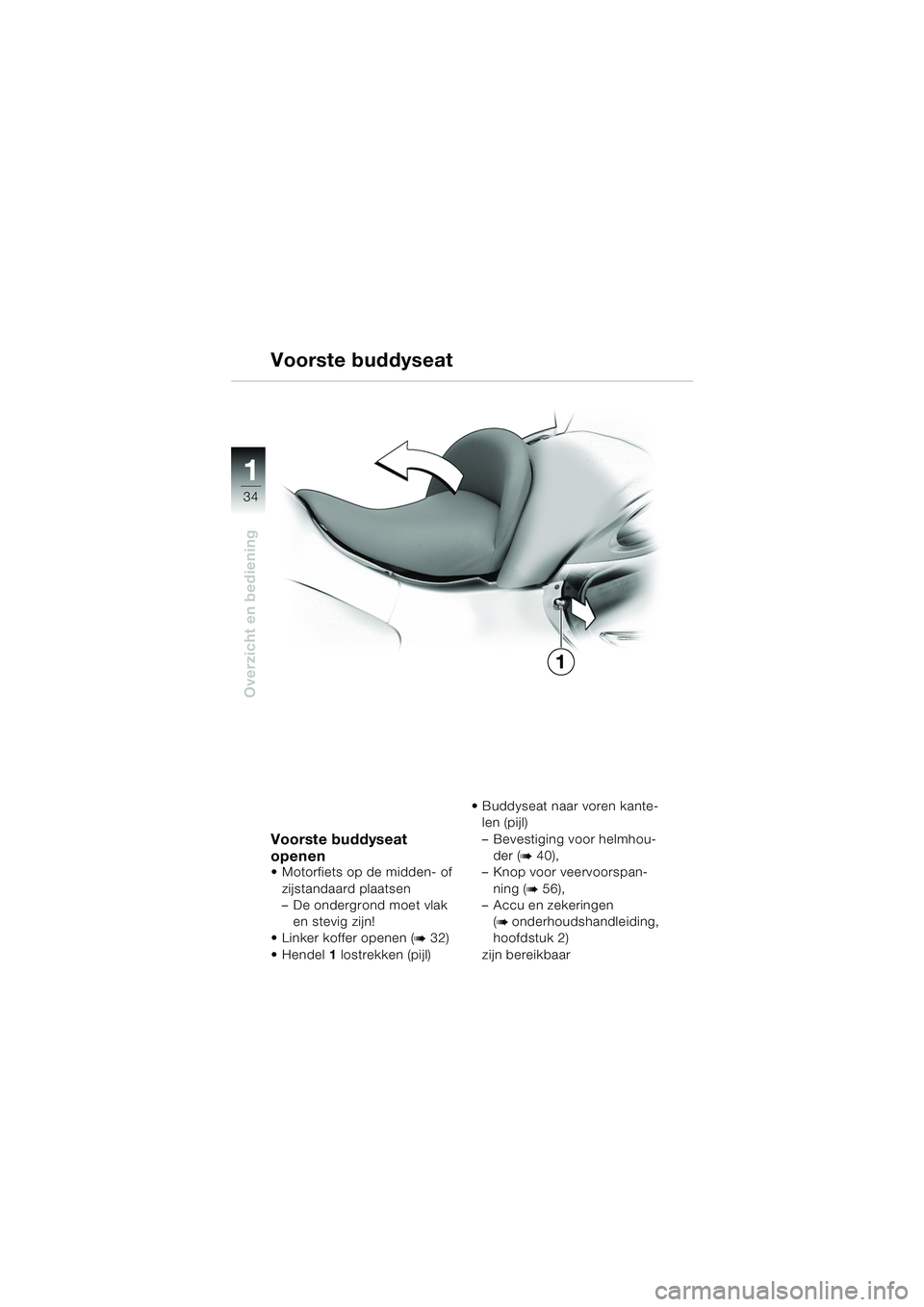

Voorste buddyseat
Voorste buddyseat
openen
 Motorfiets op de midden- of zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Linker koffer openen (
b32)
Hendel 1 lostrekken (pijl)  Buddyseat naar voren kante-
len (pijl)
– Bevestiging voor helmhou-
der (
b40),
– Knop voor veervoorspan-
ning (
b56),
– Accu en zekeringen
(
b onderhoudshandleiding,
hoofdstuk 2)
zijn bereikbaar
1
10LTbkn6.book Seite 34 Freitag, 1. Juli 2005 9:40 09

35
Overzicht en bediening
1
B
A
1

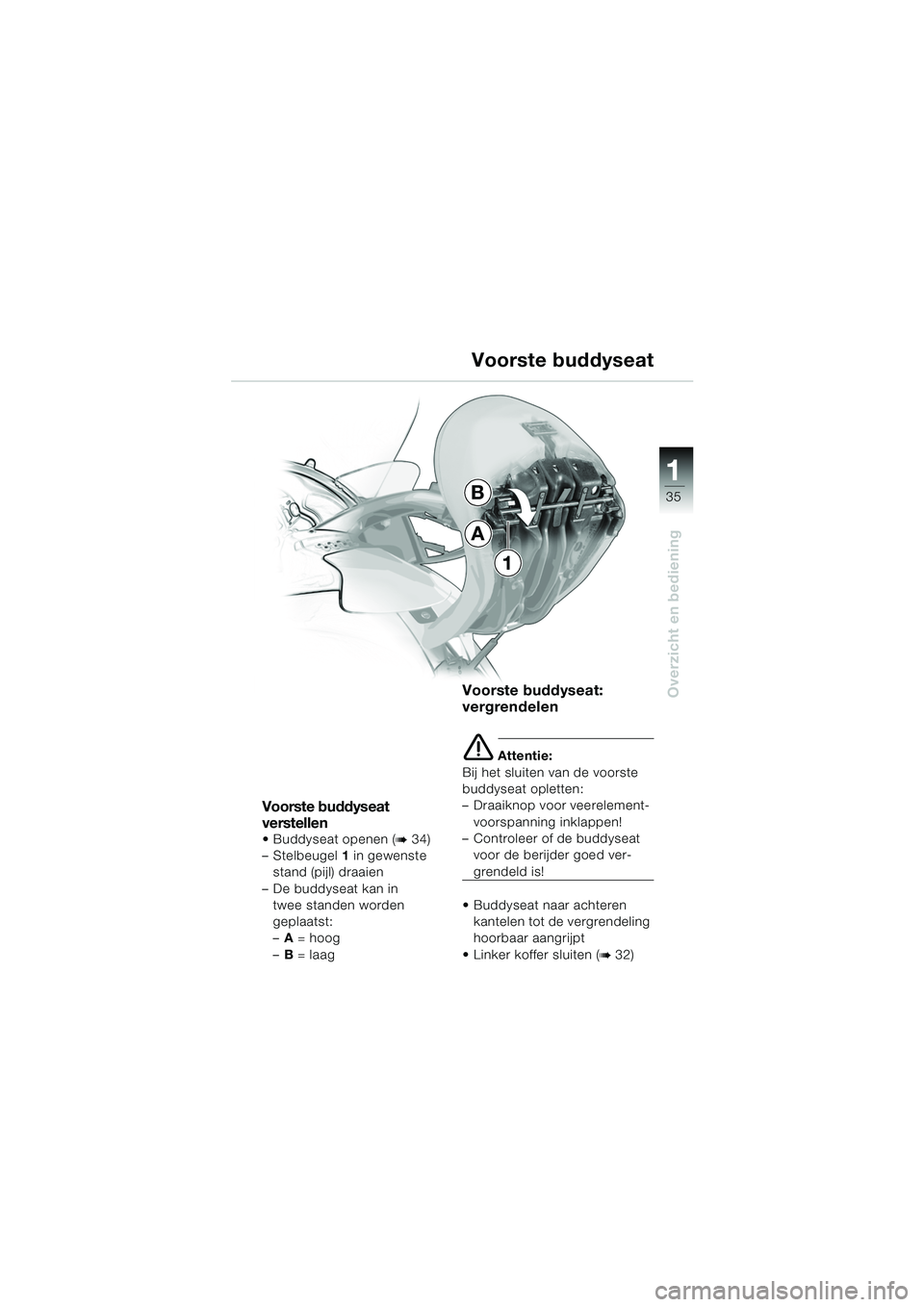

Voorste buddyseat
Voorste buddyseat
verstellen
 Buddyseat openen (b34)
– Stelbeugel 1 in gewenste
stand (pijl) draaien
– De buddyseat kan in twee standen worden
geplaatst:
–A = hoog
– B = laag
Voorste buddyseat:
vergrendelen
e Attentie:
Bij het sluiten van de voorste
buddyseat opletten:
– Draaiknop voor veerelement- voorspanning inklappen!
– Controleer of de buddyseat
voor de berijder goed ver-
grendeld is!
 Buddyseat naar achteren kantelen tot de vergrendeling
hoorbaar aangrijpt
 Linker koffer sluiten (
b32)
10LTbkn6.book Seite 35 Freitag, 1. Juli 2005 9:40 09

36
Overzicht en bediening
1

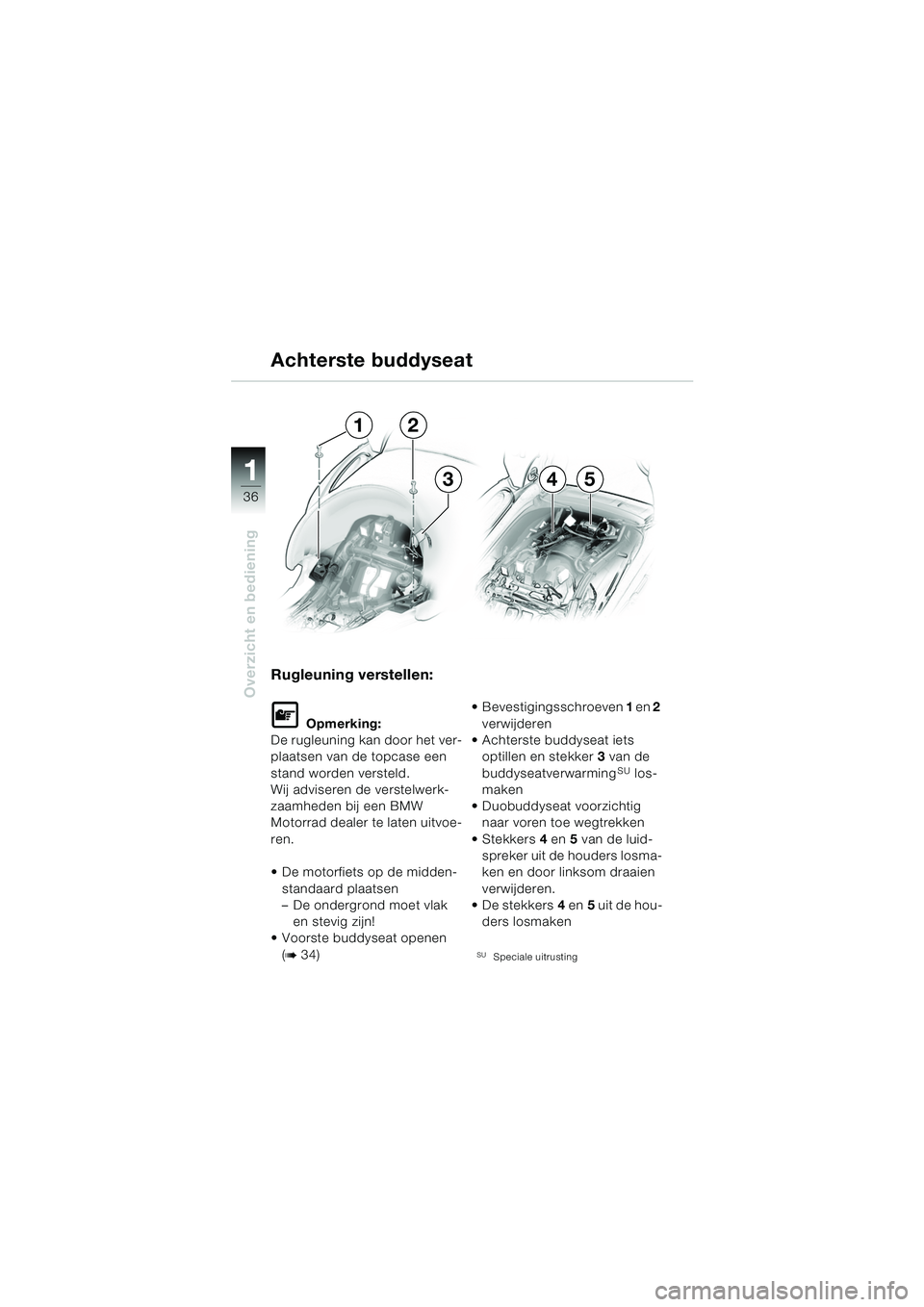

Rugleuning verstellen:
L Opmerking:
De rugleuning kan door het ver-
plaatsen van de topcase een
stand worden versteld.
Wij adviseren de verstelwerk-
zaamheden bij een BMW
Motorrad dealer te laten uitvoe-
ren.
 De motorfiets op de midden-
standaard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Voorste buddyseat openen
(
b34)  Bevestigingsschroeven
1 en 2
verwijderen
 Achterste buddyseat iets
optillen en stekker 3 van de
buddyseatverwarming
SU los-
maken
 Duobuddyseat voorzichtig naar voren toe wegtrekken
Stekkers 4 en 5 van de luid-
spreker uit de houders losma-
ken en door linksom draaien
verwijderen.
 De stekkers 4 en 5 uit de hou-
ders losmaken
SUSpeciale uitrusting
Achterste buddyseat
45
12
3
10LTbkn6.book Seite 36 Freitag, 1. Juli 2005 9:40 09

37
Overzicht en bediening
1

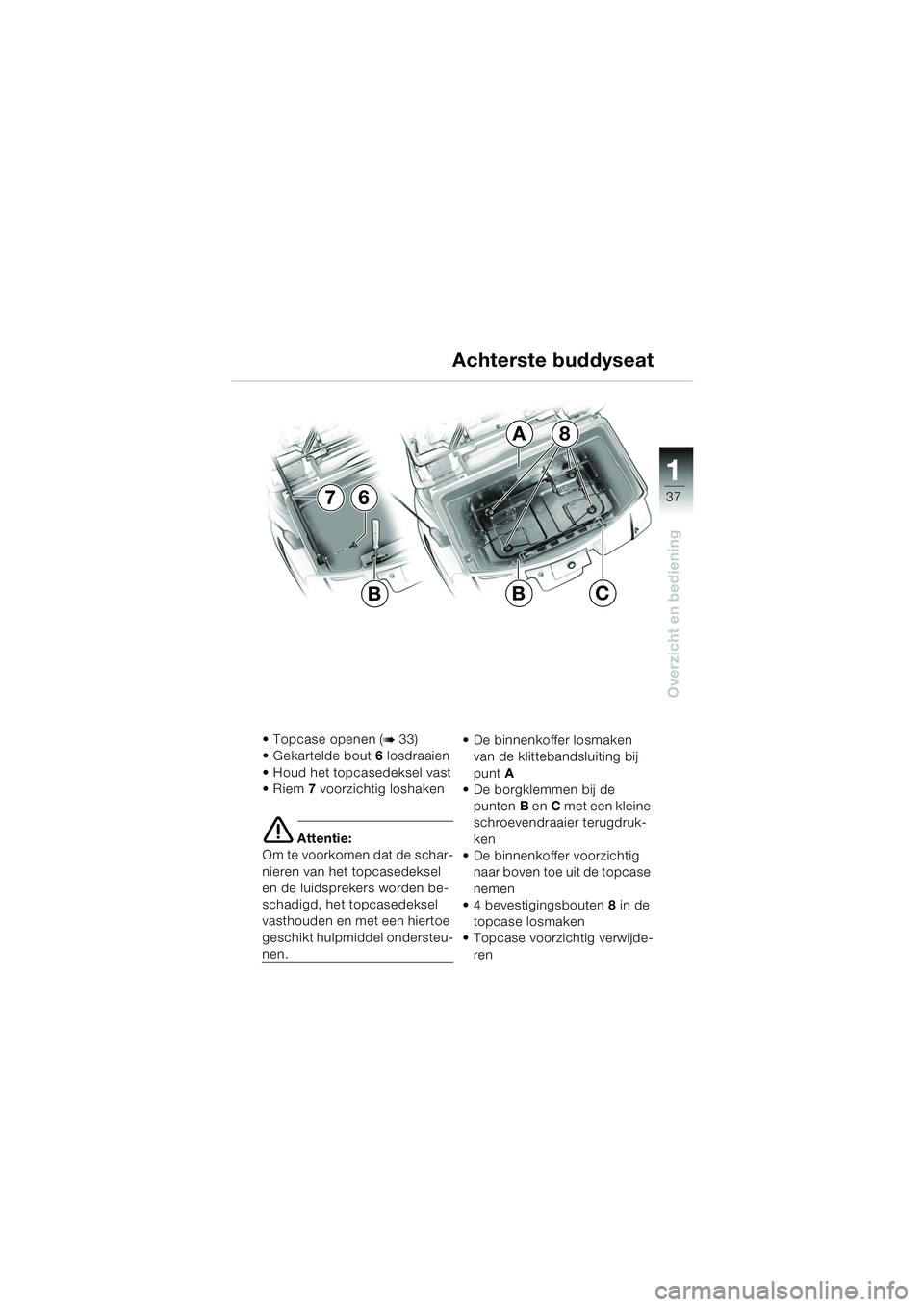

Achterste buddyseat
 Topcase openen (b33)
Gekartelde bout 6 losdraaien
 Houd het topcasedeksel vast
Riem 7 voorzichtig loshaken
e Attentie:
Om te voorkomen dat de schar-
nieren van het topcasedeksel
en de luidsprekers worden be-
schadigd, het topcasedeksel
vasthouden en met een hiertoe
geschikt hulpmiddel ondersteu-
nen.  De binnenkoffer losmaken
van de klittebandsluiting bij
punt A
 De borgklemmen bij de
punten B en C met een kleine
schroevendraaier terugdruk-
ken
 De binnenkoffer voorzichtig naar boven toe uit de topcase
nemen
 4 bevestigingsbouten 8 in de
topcase losmaken
 Topcase voorzichtig verwijde-
ren
7
A
C
6
BB
8
10LTbkn6.book Seite 37 Freitag, 1. Juli 2005 9:40 09

38
Overzicht en bediening
1

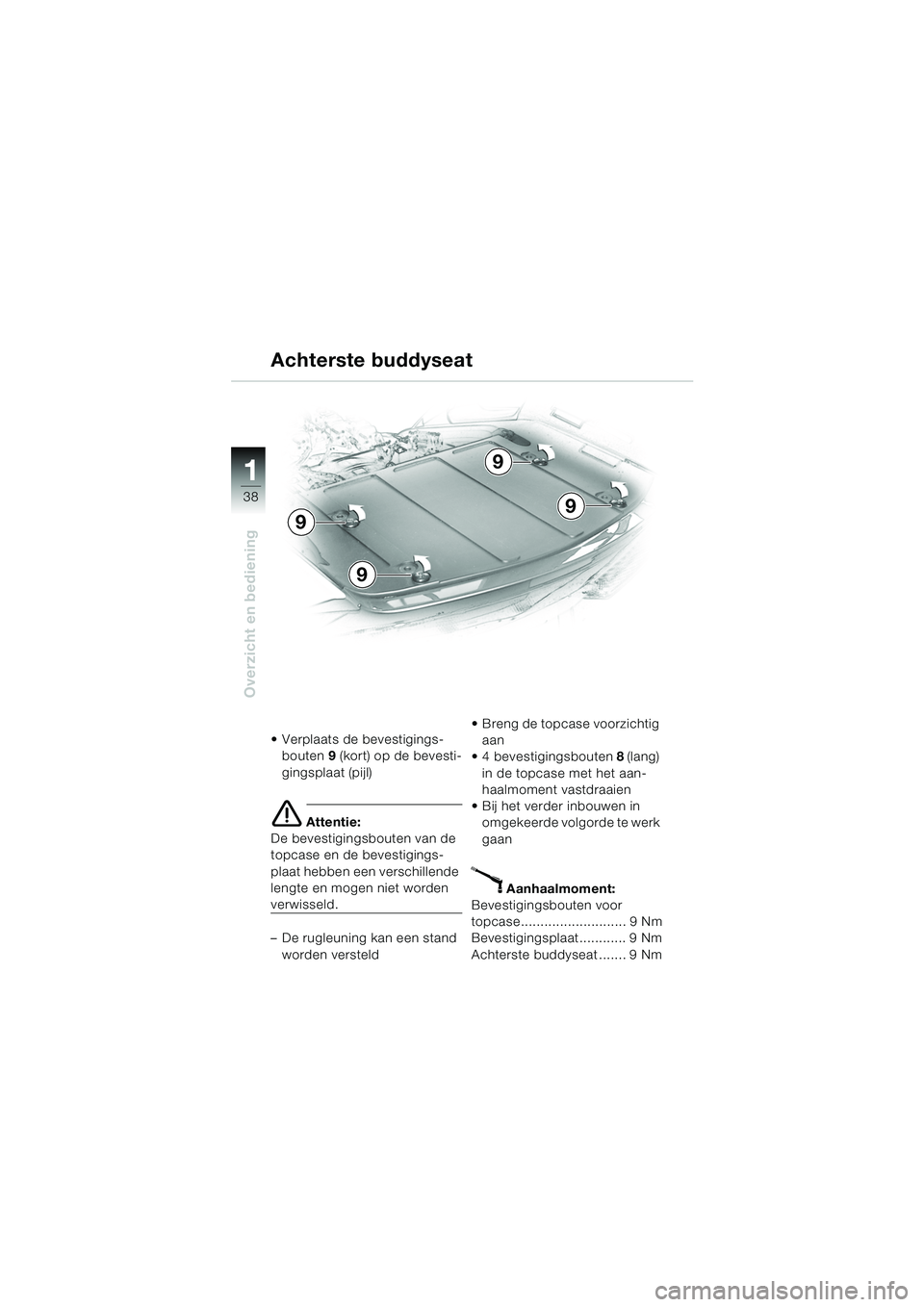

Achterste buddyseat
 Verplaats de bevestigings-bouten 9 (kort) op de bevesti-
gingsplaat (pijl)
e Attentie:
De bevestigingsbouten van de
topcase en de bevestigings-
plaat hebben een verschillende
lengte en mogen niet worden
verwisseld.
– De rugleuning kan een stand
worden versteld  Breng de topcase voorzichtig
aan
 4 bevestigingsbouten 8 (lang)
in de topcase met het aan-
haalmoment vastdraaien
 Bij het verder inbouwen in omgekeerde volgorde te werk
gaan
X Aanhaalmoment:
Bevestigingsbouten voor
topcase........................... 9 Nm
Bevestigingsplaat............ 9 Nm
Achterste buddyseat ....... 9 Nm
9
9
9
9
