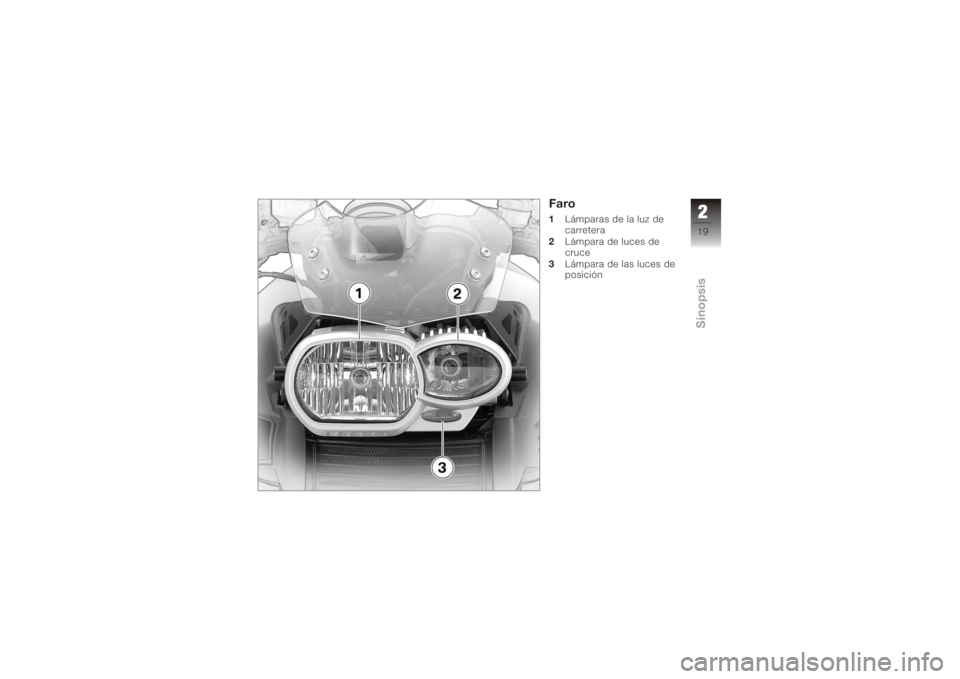

Faro1Lámparas de la luz de
carretera
2 Lámpara de luces de
cruce
3 Lámpara de las luces de
posición
219zSinopsis

220zSinopsis

Indicadores
Pantalla multifunción .......... 22
Testigos de control y de
advertencia ................... 22
Testigo de advertencia del
ABS
EO
........................ 22
Indicadores de
funcionamiento . ............... 22
Indicadores de advertencia
generales . .................... 23
Indicadores de advertencia de
ABS .......................... 30
321zIndicadores

Pantalla multifunción1Reloj
2 Espacio para los indi-
cadores de advertencia
( 23)
3 Zona de indicaciones
de la computadora de
a bordo
4 Indicador de marcha se-
leccionada ( 23)
5 Indicador de temperatura
de refrigerante ( 23)
6 Zona para las indicación
del electrónico del tren
de rodaje ( 60) 7
Indicador Tripmaster
( 43)
8 Indicador del nivel de
combustible ( 22)
Testigos de control y
de advertencia1Testigo de control del
intermitente izquierdo
2 Testigo de control de las
luces de carretera
3 Testigo de advertencia
general
4 Testigo de control de
punto muerto 5
Testigo de advertencia
del ABS
6 Testigo de control del
intermitente derecho
Testigo de advertencia
del ABS
EO
En algunos países es posible
una representación diferente
del testigo de advertencia de
ABS.
Representación alterna-
tiva del testigo de adver-
tencia del ABS.
Indicadores de funcio-
namientoNivel de combustible
Los segmentos debajo
del símbolo del surtidor
322zIndicadores

de gasolina indican la canti-
dad de combustible restante.Marcha
Se indica la marcha se-
leccionada.
Si no hay ninguna marcha
introducida, el indicador de
cambio indica 0. También se
enciende el testigo de control
de punto muerto.
Temperatura del líquido
refrigerante
Los segmentos debajo
del símbolo de tempe-
ratura indican el nivel de la
temperatura del líquido refri-
gerante.
Indicadores de adver-
tencia generalesRepresentación
Las advertencias generales
se indican a través de textos
y símbolos en la pantalla mul-
tifunción, y en algunos casos
se ilumina también el testi-
go de advertencia general en
color rojo o en amarillo. Se
pueden visualizar simultánea-
mente varias advertencias.
323zIndicadores

Vista general de los indicadores de advertencia
Representación Significado
Se ilumina en
amarilloSe muestra la ad-
vertencia
EWS!
.EWS activo ( 26)
Se ilumina en
amarillo Se muestra la
advertencia
FUEL!
.Se ha alcanzado el nivel de reserva
( 26)
Se ilumina en rojo Temperatura del líquido refrigerante demasiado alta ( 26)
Se ilumina en
amarillo Aparece Sistema electrónico del motor
( 27)
Se ilumina en rojo Aparece Presión de aceite del motor insufi- ciente ( 27)
Se ilumina en rojo Aparece Corriente de carga de batería insufi- ciente ( 28)
Se ilumina en
amarillo Se muestra la
advertencia
LAMPR!
.Avería en la lámpara trasera ( 28)
Se muestra la
advertencia
LAMPF!
. Avería en la lámpara delantera
( 29)
324zIndicadores

RepresentaciónSignificado
Se ilumina en
amarilloSe muestra la
advertencia
LAMPS!
.Avería en las lámparas ( 29)
Aparece Advertencia sobre hielo ( 30)
Se muestra con
el aviso
DWA
Batería de la alarma antirrobo débil
( 30)
Se ilumina en
amarillo Se muestra con
el aviso
DWA
Batería de alarma antirrobo vacía
( 30)
325zIndicadores

EWS activoEl testigo de advertencia
general se ilumina en
amarillo.
Se muestra la advertenciaEWS!
.
La llave utilizada no está
autorizada para el arranque o
la comunicación entre la llave
y el sistema electrónico del
motor está interrumpida. Retirar la llave situada en el
encendido.
Utilizar la llave de repuesto.
Acudir preferiblemente a un
Concesionario BMW Mo-
torrad para solicitar un cam-
bio de llave.
Se ha alcanzado el nivel de
reserva El testigo de advertencia
general se ilumina en
amarillo. Se muestra la advertencia
FUEL!
.
La falta de combustible
puede provocar fallos de
combustión y que el motor se
apague repentinamente. Los
fallos de combustión pueden
dañar el catalizador, el paro
repentino del motor puede
provocar accidentes.
No agotar el contenido del
depósito de combustible.
El Tripmaster muestra
la autonomía residual
previsible.
En el depósito queda como
máximo la reserva de com-
bustible.
Cantidad de reserva de
combustible
4l
Repostar ( 80) Temperatura del líquido re-
frigerante demasiado alta
El testigo de advertencia
general se ilumina en
rojo.
El indicador de la tempe-
ratura del líquido refrige-
rante parpadea 10 veces.
Si se sigue con la mar-
cha hasta sobrecalentar
el motor, éste puede dañarse
Es absolutamente necesario
respetar la medidas mencio-
nadas abajo
La temperatura del líquido re-
frigerante es demasiado alta.
Es posible continuar la mar-
cha, para enfriar el motor
conducir en carga parcial.
Apagar el motor en reten-
ciones, pero dejar el encen-
dido conectado para que el
ventilador permanezca en
funcionamiento.
326zIndicadores

Si la temperatura del refri-
gerante se eleva demasia-
do con frecuencia, se reco-
mienda acudir lo antes posi-
ble a un taller especializado,
a ser posible un Concesio-
nario BMW Motorrad.
Sistema electrónico del mo-
tor El testigo de advertencia
general se ilumina en
amarillo.
Se indica el símbolo del
sistema electrónico del
motor.
El motor se encuentra
en modo de emergencia.
Probablemente solo se dispo-
ne de una potencia reducida
del motor que, especialmente
en maniobras de adelanta-
miento, puede provocar situa-
ciones de conducción peli-
grosas.
Adaptar la forma de conducir a la posible reducción de la
potencia del motor.
La unidad de mando del sis-
tema electrónico del motor
ha diagnosticado una ave-
ría. En casos excepcionales,
el motor se apaga y no pue-
de volver a arrancarse. En el
resto de casos, el motor con-
tinúa funcionando en modo
de emergencia.
Se puede proseguir la mar-
cha, pero es posible que no
se disponga de la potencia
del motor acostumbrada.
Se recomienda acudir lo an-
tes posible a un taller espe-
cializado, a ser posible un
Concesionario BMW Mo-
torrad, para eliminar la ave-
ría. Presión de aceite del motor
insuficiente
El testigo de advertencia
general se ilumina en
rojo.
Se indica el símbolo de
presión de aceite del
motor.
La presión de aceite del cir-
cuito de lubricación es dema-
siado baja.
La advertencia de pre-
sión de aceite de motor
insuficiente no cumple la fun-
ción de un control del nivel de
aceite. El nivel de aceite sólo
se podrá controlar en la mirilla
del nivel de aceite.
La causa de la advertencia de
presión de aceite de motor
insuficiente puede ser que el
nivel de aceite de motor sea
demasiado bajo.
327zIndicadores

Comprobar el nivel de acei-
te del motor ( 97)
Añadir aceite de motor
( 98)
En caso de mostrarse la ad-
vertencia de presión de acei-
te de motor insuficiente con
el nivel de aceite de motor
correcto: Aparte del nivel de acei-
te demasiado bajo, hay
otros problemas en el motor
que pueden activar el testigo
de advertencia de presión de
aceite insuficiente. En esos
casos, continuar la marcha
puede provocar daños en el
motor.
Si aparece esta advertencia a
pesar de que el nivel de acei-
te del motor es correcto: No
continuar la marcha.
No continuar la marcha.
Se recomienda acudir lo an-
tes posible a un taller espe- cializado, a ser posible un
Concesionario BMW Mo-
torrad, para eliminar la ave-
ría.
Corriente de carga de bate-
ría insuficiente El testigo de advertencia
general se ilumina en
rojo.
Se indica el símbolo de
carga de la batería.
Una batería descargada
puede provocar que el
motor se apague repentina-
mente y derivar en situacio-
nes de conducción peligro-
sas.
Hacer subsanar el fallo lo an-
tes posible.
Si ya no se carga la ba-
tería, proseguir la mar-
cha puede provocar una des-
carga completa y dañar irre-
mediablemente la batería. Si es posible, no proseguir la
marcha.
La batería no se carga.
Se puede proseguir la mar-
cha hasta que se descargue
la batería. No obstante, el
motor se puede parar sin
previo aviso y la batería se
puede descargar por com-
pleto y averiarse irremedia-
blemente.
Se recomienda acudir lo an-
tes posible a un taller espe-
cializado, a ser posible un
Concesionario BMW Mo-
torrad, para eliminar la ave-
ría.
Avería en la lámpara trasera El testigo de advertencia
general se ilumina en
amarillo.
Se muestra la advertencia
LAMPR!
.
