BMW MOTORRAD K 1200 RS 2004 Instruktionsbok (in Swedish)

69

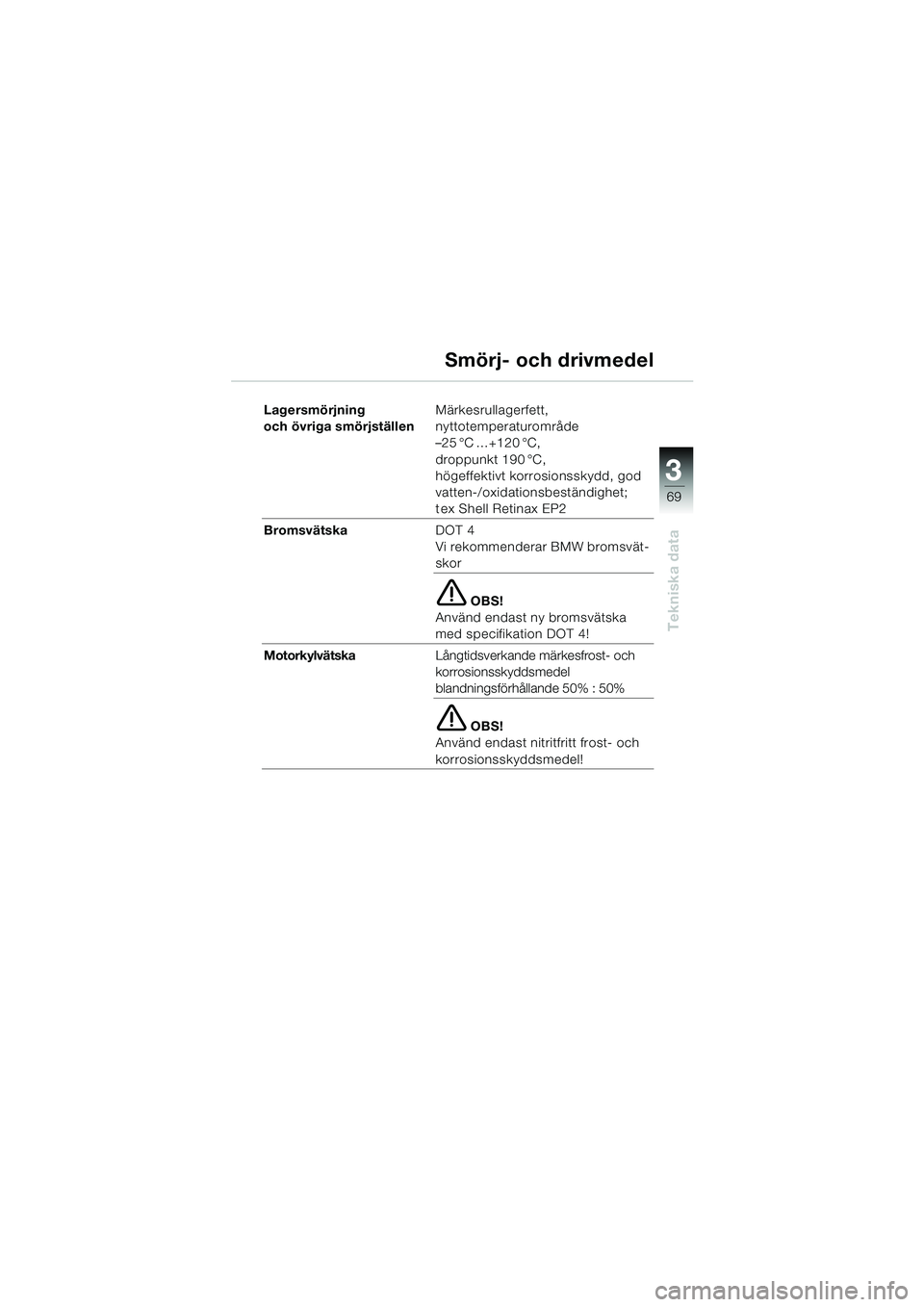

Tekniska data
3
Lagersmörjning
och övriga smörjställenMärkesrullagerfett,
nyttotemperaturområde
–25 °C …+120 °C,
droppunkt 190 °C,
högeffektivt korrosionsskydd, god
vatten-/oxidationsbeständighet;
t ex Shell Retinax EP2
Bromsvätska DOT 4
Vi rekommenderar BMW bromsvät-
skor
e OBS!
Använd endast ny bromsvätska
med specifikation DOT 4!
Motorkylvätska Långtidsverkande märkesfrost- och
korrosionsskyddsmedel
blandningsförhållande 50% : 50%
e OBS!
Använd endast nitritfritt frost- och
korrosionsskyddsmedel!
Smörj- och drivmedel
20k41bks3.book Seite 69 Mittwoch, 26. Mai 2004 4:24 16

70

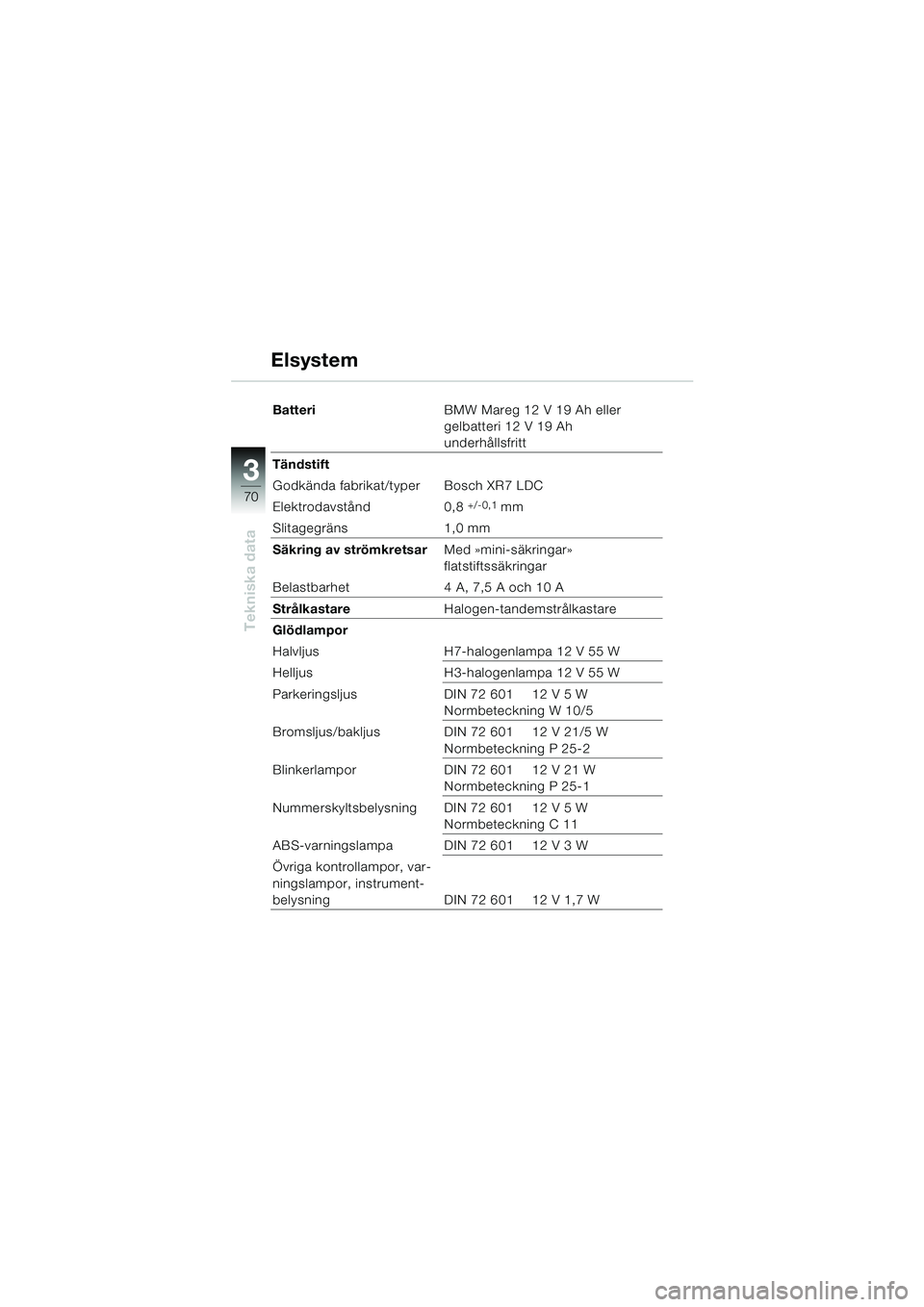

Tekniska data
3
BatteriBMW Mareg 12 V 19 Ah eller
gelbatteri 12 V 19 Ah
underhållsfritt
Tändstift
Godkända fabrikat/typer Bosch XR7 LDC
Elektrodavstånd 0,8
+/-0,1 mm
Slitagegräns 1,0 mm
Säkring av strömkretsar Med »mini-säkringar»
flatstiftssäkringar
Belastbarhet 4 A, 7,5 A och 10 A
Strålkastare Halogen-tandemstrålkastare
Glödlampor
Halvljus H7-halogenlampa 12 V 55 W
Helljus H3-halogenlampa 12 V 55 W
Parkeringsljus DIN 72 601 12 V 5 W Normbeteckning W 10/5
Bromsljus/bakljus DIN 72 601 12 V 21/5 W Normbeteckning P 25-2
Blinkerlampor DIN 72 601 12 V 21 W Normbeteckning P 25-1
Nummerskyltsbelysning DIN 72 601 12 V 5 W Normbeteckning C 11
ABS-varningslampa DIN 72 601 12 V 3 W
Övriga kontrollampor, var-
ningslampor, instrument-
belysning DIN 72 601 12 V 1,7 W
Elsystem
20k41bks3.book Seite 70 Mittwoch, 26. Mai 2004 4:24 16

71

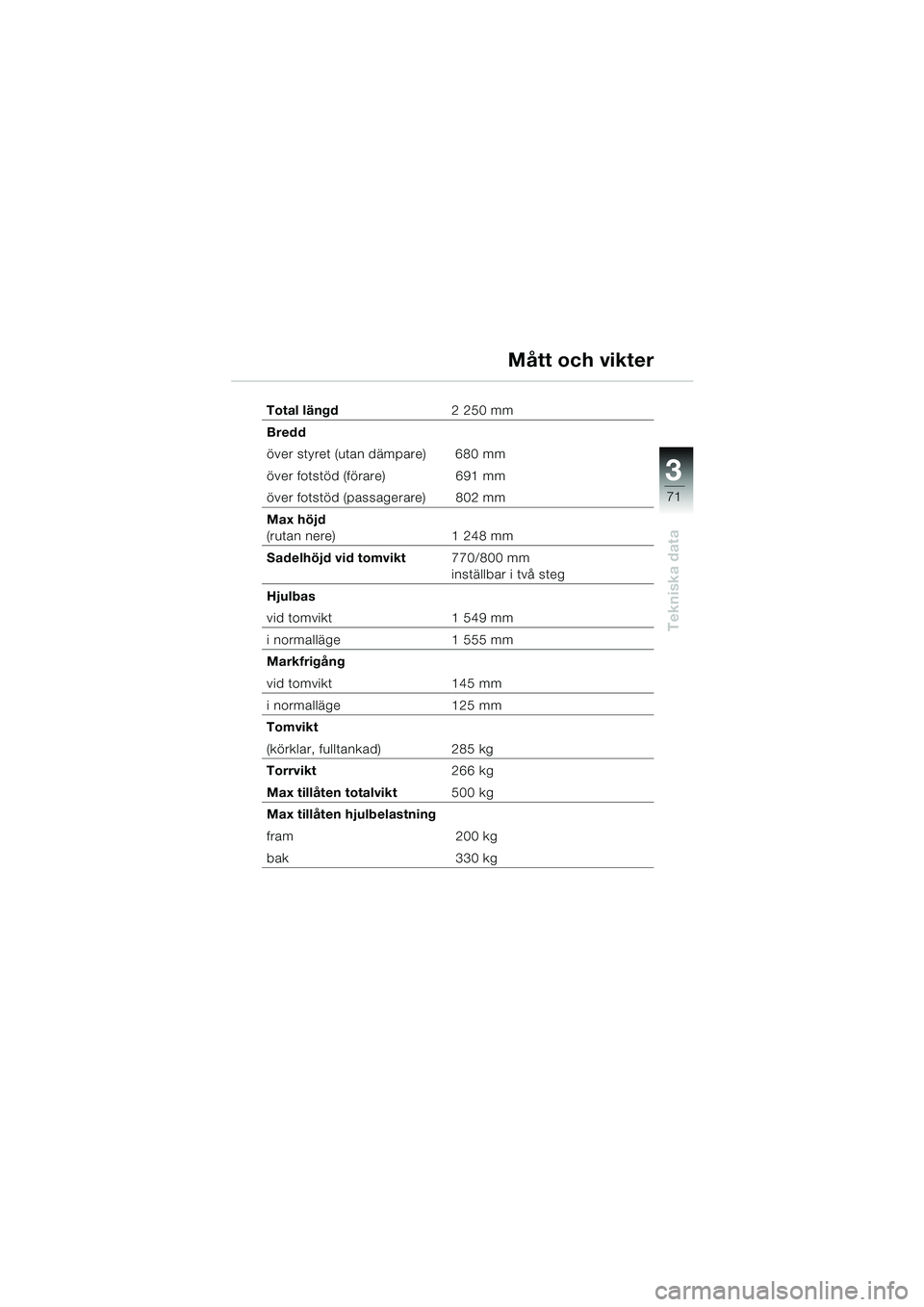

Tekniska data
3
Total längd2 250 mm
Bredd
över styret (utan dämpare) 680 mm
över fotstöd (förare) 691 mm
över fotstöd (passagerare) 802 mm
Max höjd
(rutan nere) 1 248 mm
Sadelhöjd vid tomvikt 770/800 mm
inställbar i två steg
Hjulbas
vid tomvikt 1 549 mm
i normalläge 1 555 mm
Markfrigång
vid tomvikt 145 mm
i normalläge 125 mm
Tomvikt
(körklar, fulltankad) 285 kg
Torrvikt 266 kg
Max tillåten totalvikt 500 kg
Max tillåten hjulbelastning
fram 200 kg
bak 330 kg
MÃ¥tt och vikter
20k41bks3.book Seite 71 Mittwoch, 26. Mai 2004 4:24 16

72

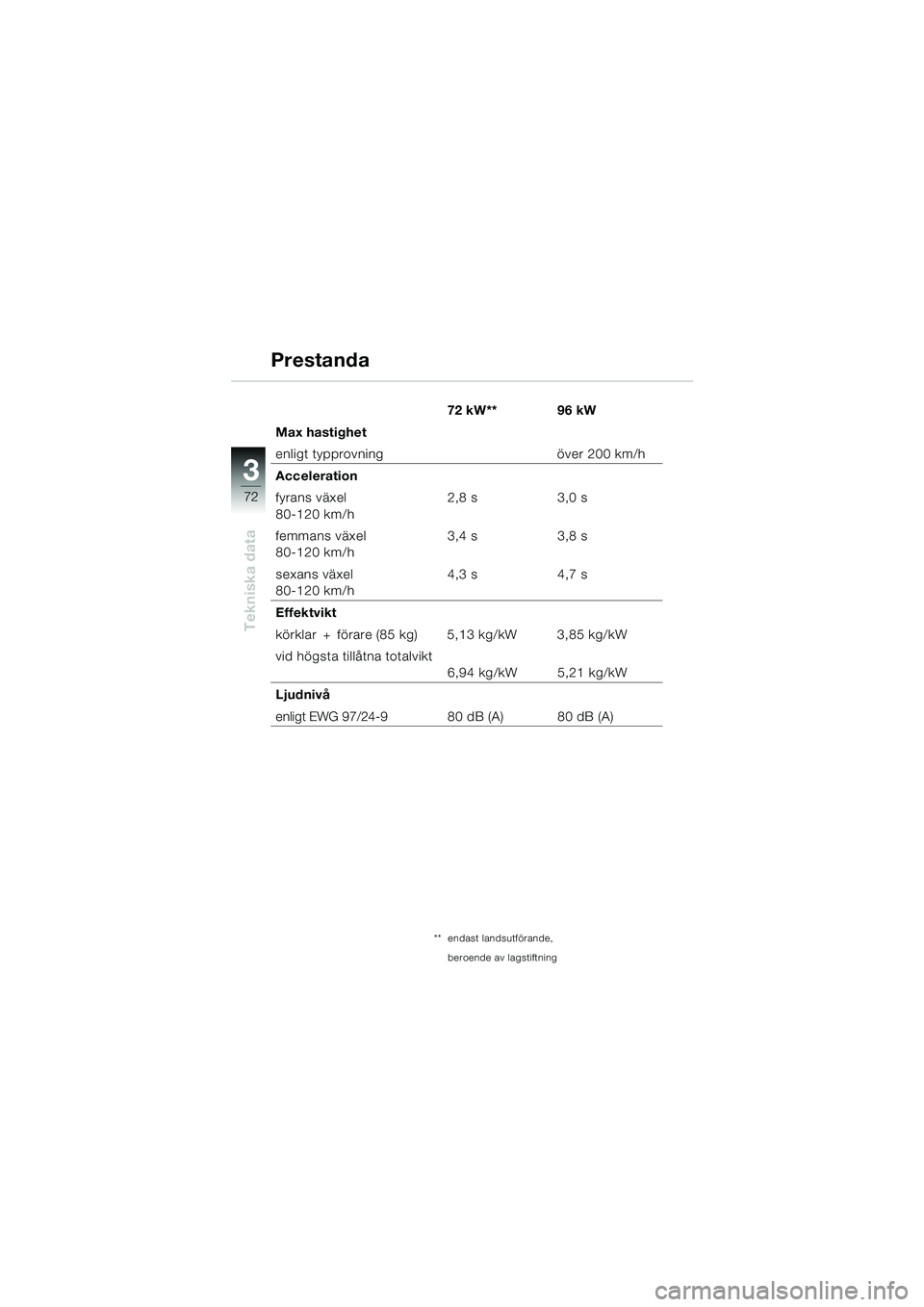

Tekniska data
3
72 kW** 96 kW
Max hastighet
enligt typprovning över 200 km/h
Acceleration
fyrans växel
80-120 km/h 2,8 s
3,0 s
femmans växel
80-120 km/h 3,4 s
3,8 s
sexans växel
80-120 km/h 4,3 s
4,7 s
Effektvikt
körklar + förare (85 kg) 5,13 kg/kW 3,85 kg/kW
vid högsta tillåtna totalvikt 6,94 kg/kW 5,21 kg/kW
Ljudnivå
enligt EWG 97/24-9 80 dB (A) 80 dB (A)
Prestanda
** endast landsutförande,
beroende av lagstiftning
20k41bks3.book Seite 72 Mittwoch, 26. Mai 2004 4:24 16

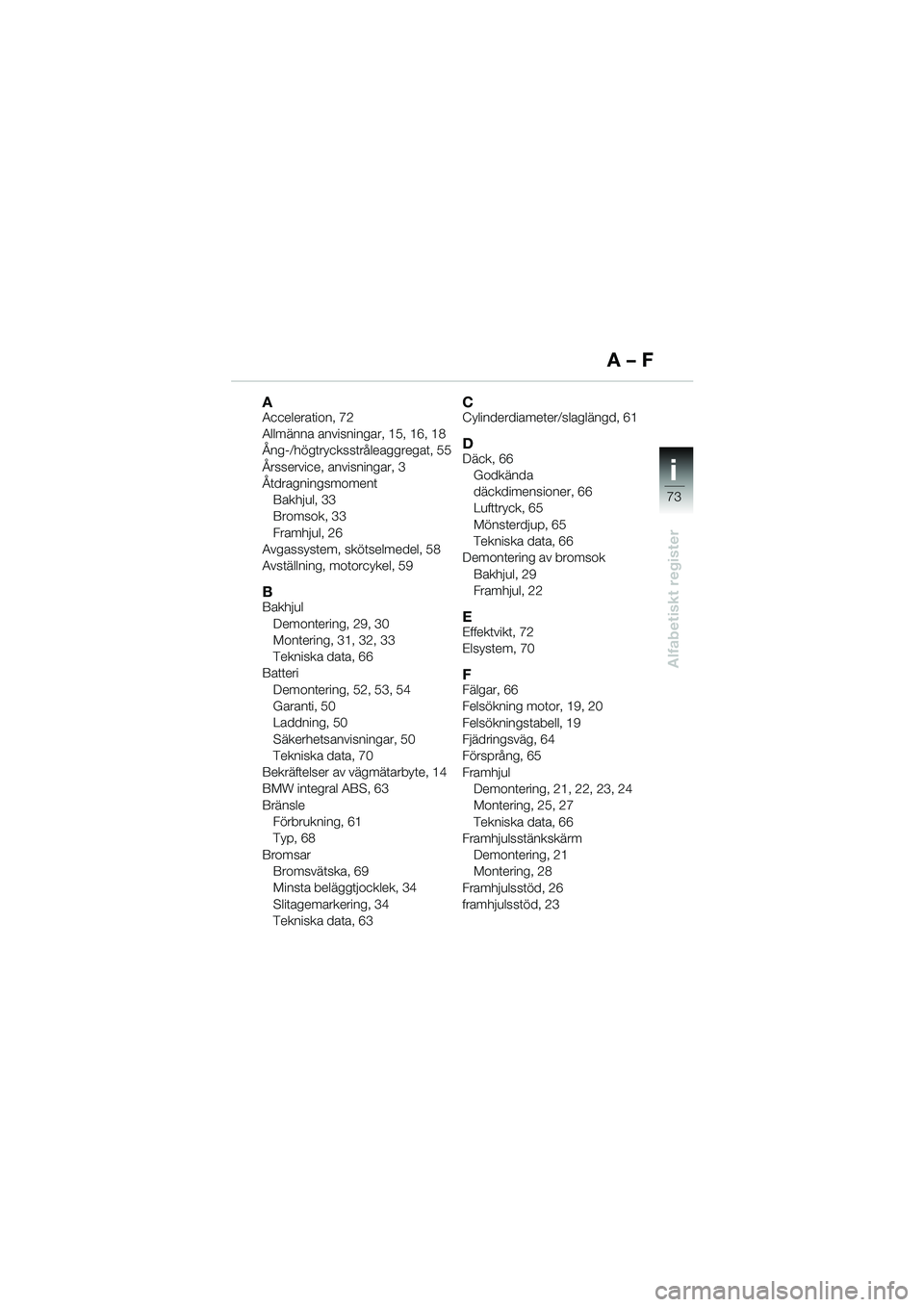

73
i
A – F
AAcceleration, 72
Allmänna anvisningar, 15, 16, 18
Ång-/högtrycksstråleaggregat, 55
Ã…rsservice, anvisningar, 3
Ã…tdragningsmomentBakhjul, 33
Bromsok, 33
Framhjul, 26
Avgassystem, skötselmedel, 58
Avställning, motorcykel, 59
BBakhjul
Demontering, 29, 30
Montering, 31, 32, 33
Tekniska data, 66
Batteri
Demontering, 52, 53, 54
Garanti, 50
Laddning, 50
Säkerhetsanvisningar, 50
Tekniska data, 70
Bekräftelser av vägmätarbyte, 14
BMW integral ABS, 63
Bränsle Förbrukning, 61
Typ, 68
Bromsar Bromsvätska, 69
Minsta beläggtjocklek, 34
Slitagemarkering, 34
Tekniska data, 63
CCylinderdiameter/slaglängd, 61
DDäck, 66Godkända
däckdimensioner, 66
Lufttryck, 65
Mönsterdjup, 65
Tekniska data, 66
Demontering av bromsok
Bakhjul, 29
Framhjul, 22
EEffektvikt, 72
Elsystem, 70
FFälgar, 66
Felsökning motor, 19, 20
Felsökningstabell, 19
Fjädringsväg, 64
Försprång, 65
FramhjulDemontering, 21, 22, 23, 24
Montering, 25, 27
Tekniska data, 66
Framhjulsstänkskärm
Demontering, 21
Montering, 28
Framhjulsstöd, 26
framhjulsstöd, 23
Alfabetiskt register
20k41bks3.book Seite 73 Mittwoch, 26. Mai 2004 4:24 16

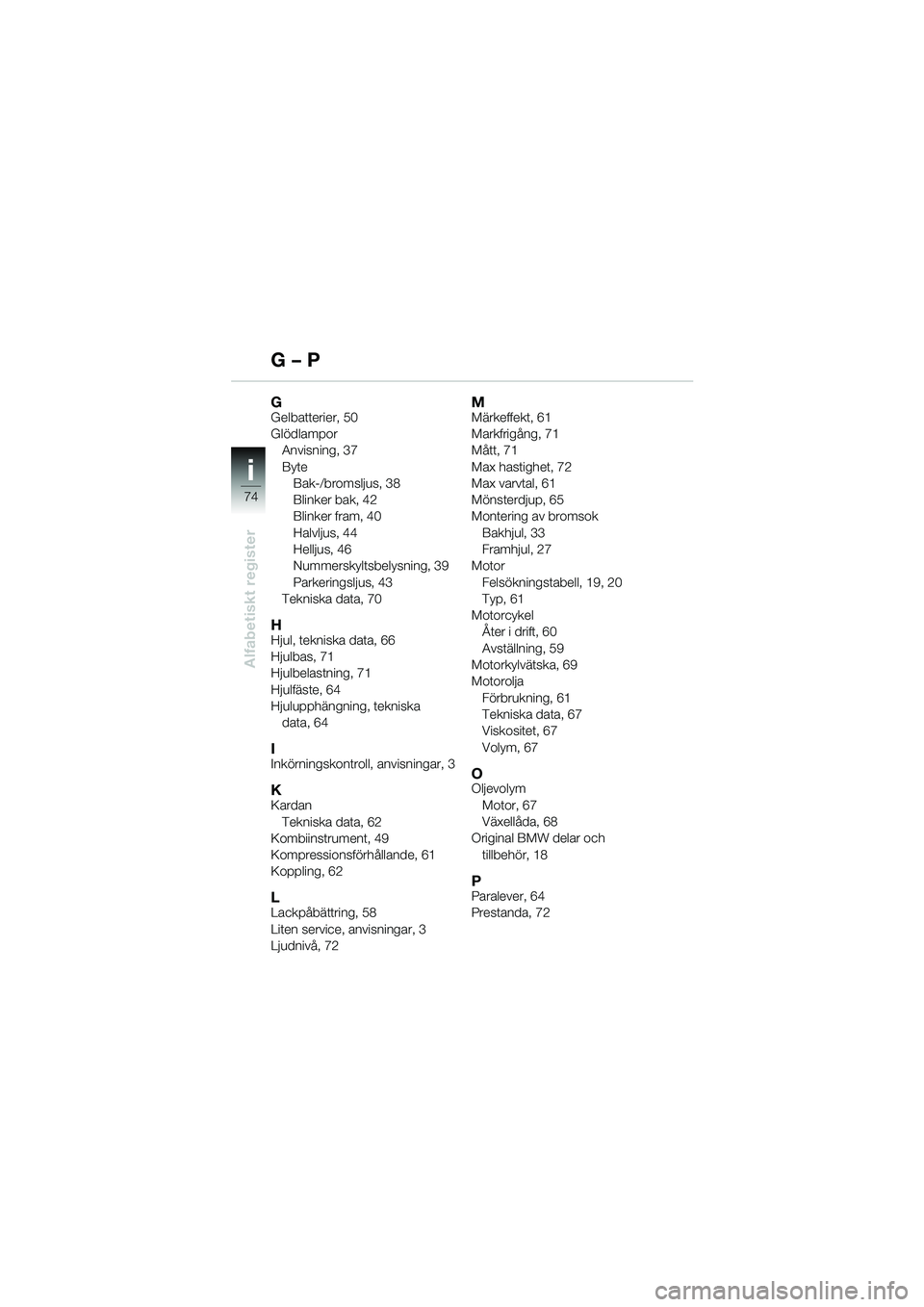

74
i
G – P
GGelbatterier, 50
GlödlamporAnvisning, 37
Byte Bak-/bromsljus, 38
Blinker bak, 42
Blinker fram, 40
Halvljus, 44
Helljus, 46
Nummerskyltsbelysning, 39
Parkeringsljus, 43
Tekniska data, 70
HHjul, tekniska data, 66
Hjulbas, 71
Hjulbelastning, 71
Hjulfäste, 64
Hjulupphängning, tekniska data, 64
IInkörningskontroll, anvisningar, 3
KKardan
Tekniska data, 62
Kombiinstrument, 49
Kompressionsförhållande, 61
Koppling, 62
LLackpåbättring, 58
Liten service, anvisningar, 3
Ljudnivå, 72
MMärkeffekt, 61
Markfrigång, 71
MÃ¥tt, 71
Max hastighet, 72
Max varvtal, 61
Mönsterdjup, 65
Montering av bromsok
Bakhjul, 33
Framhjul, 27
Motor Felsökningstabell, 19, 20
Typ, 61
Motorcykel Ã…ter i drift, 60
Avställning, 59
Motorkylvätska, 69
Motorolja Förbrukning, 61
Tekniska data, 67
Viskositet, 67
Volym, 67
OOljevolymMotor, 67
Växellåda, 68
Original BMW delar och
tillbehör, 18
PParalever, 64
Prestanda, 72
Alfabetiskt register
20k41bks3.book Seite 74 Mittwoch, 26. Mai 2004 4:24 16

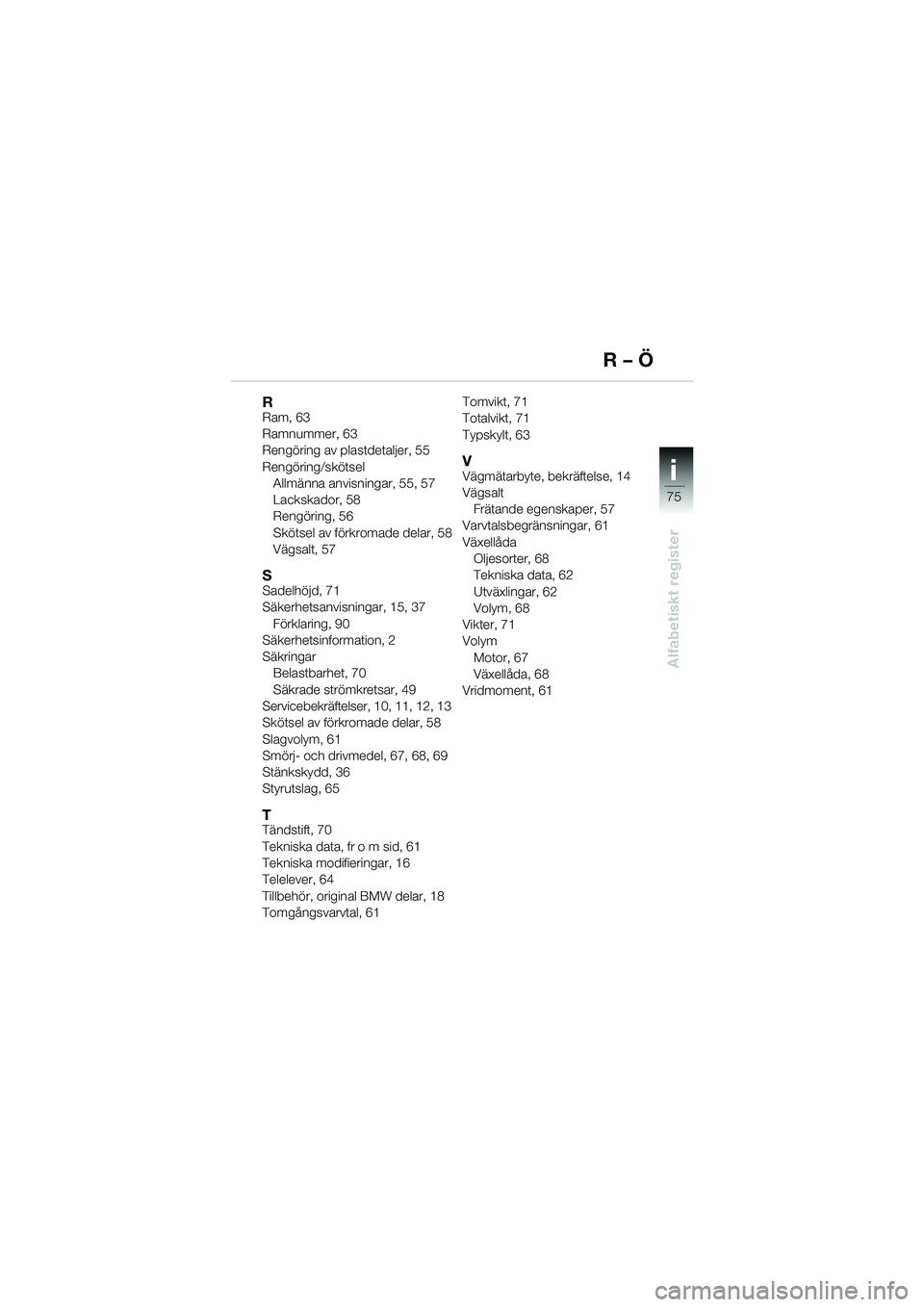

75
i
R – Ö
RRam, 63
Ramnummer, 63
Rengöring av plastdetaljer, 55
Rengöring/skötselAllmänna anvisningar, 55, 57
Lackskador, 58
Rengöring, 56
Skötsel av förkromade delar, 58
Vägsalt, 57
SSadelhöjd, 71
Säkerhetsanvisningar, 15, 37
Förklaring, 90
Säkerhetsinformation, 2
Säkringar Belastbarhet, 70
Säkrade strömkretsar, 49
Servicebekräftelser, 10, 11, 12, 13
Skötsel av förkromade delar, 58
Slagvolym, 61
Smörj- och drivmedel, 67, 68, 69
Stänkskydd, 36
Styrutslag, 65
TTändstift, 70
Tekniska data, fr o m sid, 61
Tekniska modifieringar, 16
Telelever, 64
Tillbehör, original BMW delar, 18
Tomgångsvarvtal, 61 Tomvikt, 71
Totalvikt, 71
Typskylt, 63
VVägmätarbyte, bekräftelse, 14
Vägsalt
Frätande egenskaper, 57
Varvtalsbegränsningar, 61
Växellåda Oljesorter, 68
Tekniska data, 62
Utväxlingar, 62
Volym, 68
Vikter, 71
Volym Motor, 67
Växellåda, 68
Vridmoment, 61
Alfabetiskt register
20k41bks3six.fm Seite 75 Montag, 7. Juni 2004 1:19 13

76
i

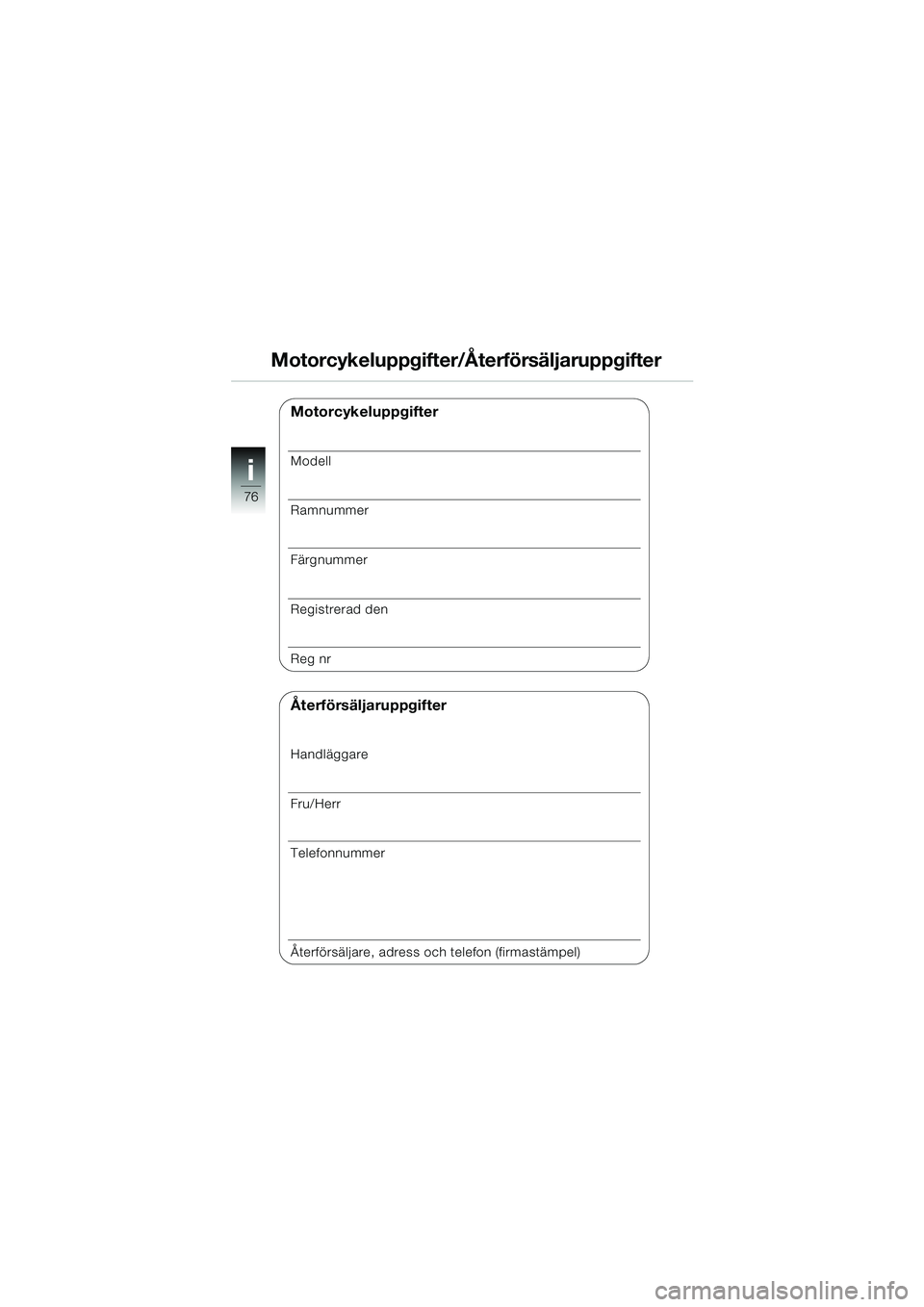

Motorcykeluppgifter/Återförsäljaruppgifter
Motorcykeluppgifter
Modell
Ramnummer
Färgnummer
Registrerad den
Reg nr
Återförsäljaruppgifter
Handläggare
Fru/Herr
Telefonnummer
Återförsäljare, adress och telefon (firmastämpel)
20k41bks3.book Seite 76 Mittwoch, 26. Mai 2004 4:24 16

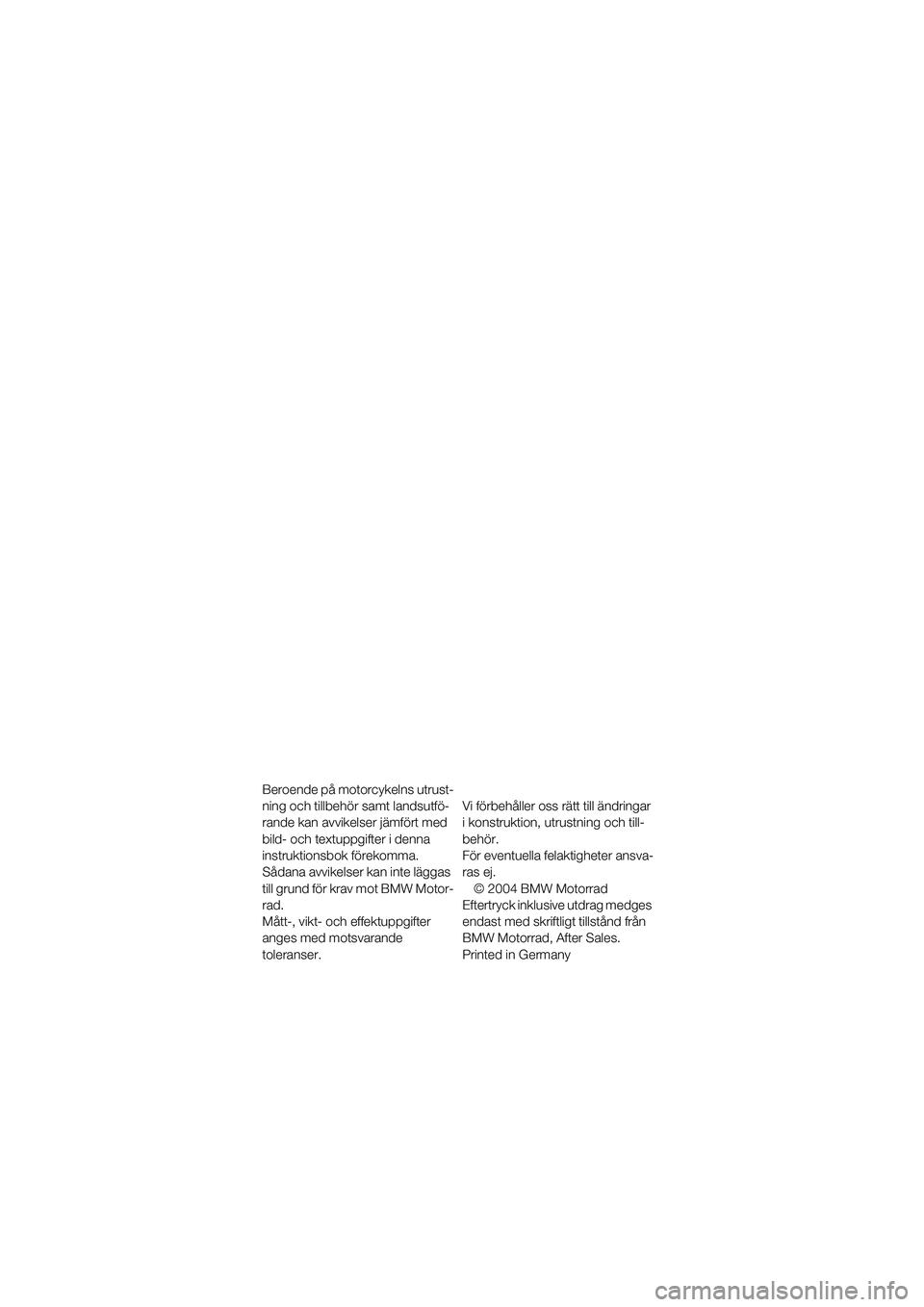

1
Beroende på motorcykelns utrust-
ning och tillbehör samt landsutfö-
rande kan avvikelser jämfört med
bild- och textuppgifter i denna
instruktionsbok förekomma.
Sådana avvikelser kan inte läggas
till grund för krav mot BMW Motor-
rad.
MÃ¥tt-, vikt- och effektuppgifter
anges med motsvarande
toleranser.Vi förbehåller oss rätt till ändringar
i konstruktion, utrustning och till-
behör.
För eventuella felaktigheter ansva-
ras ej.
© 2004 BMW Motorrad
Eftertryck inklusive utdrag medges
endast med skriftligt tillstånd från
BMW Motorrad, After Sales.
Printed in Germany
20k41bks3.book Seite 91 Mittwoch, 26. Mai 2004 4:24 16

BMW recommends Castrol
BMW Motorrad
Handböcker
Best nr:
01 45 7 690 835
05.2004
3:dje upplagan S/RF
