BMW MOTORRAD K 1200 RS 2004 Instruktionsbok (in Swedish)

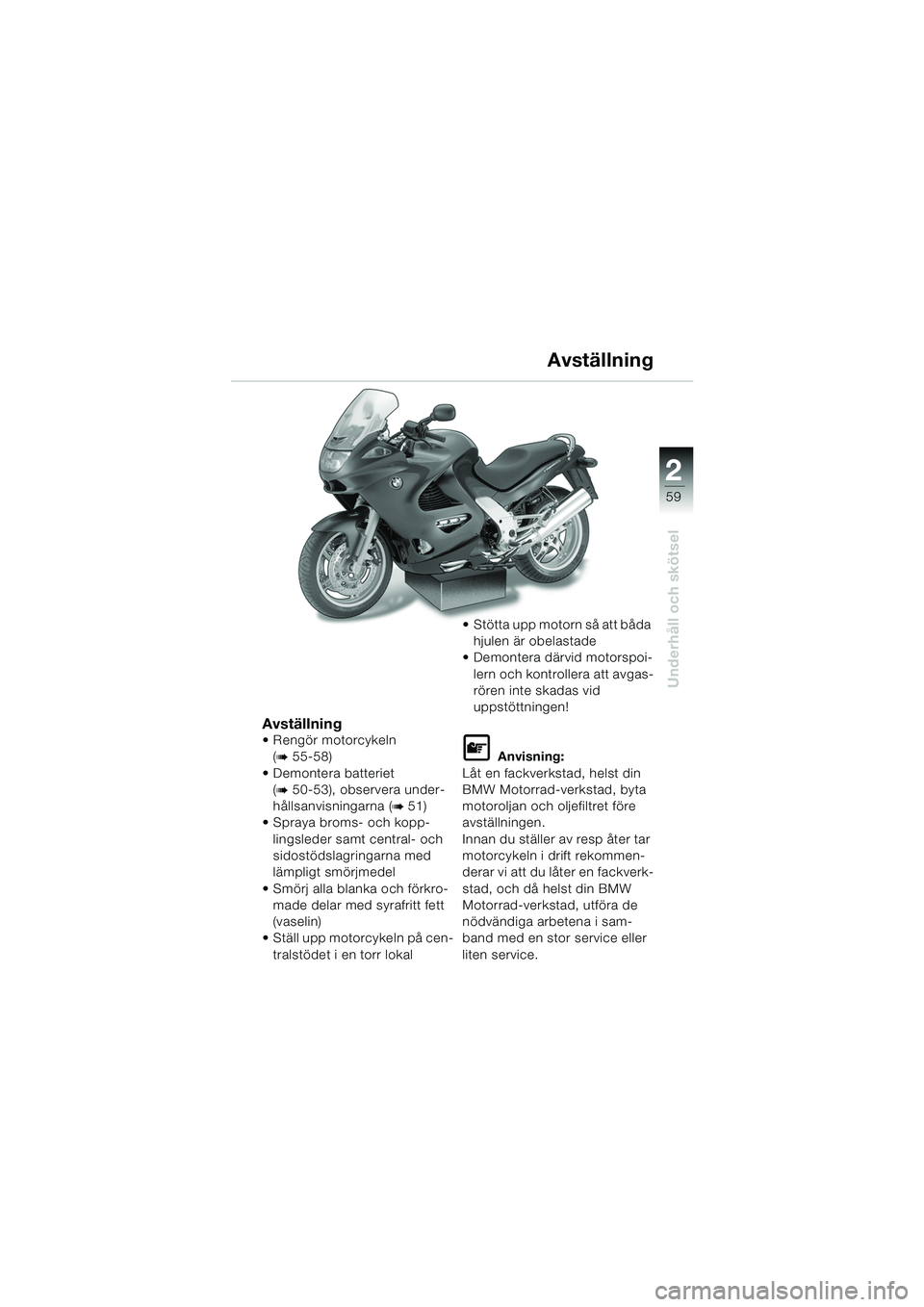

59
Underhåll och skötsel
2
Avställning Rengör motorcykeln (
b 55-58)
 Demontera batteriet (
b 50-53), observera under-
hållsanvisningarna (
b 51)
 Spraya broms- och kopp-
lingsleder samt central- och
sidostödslagringarna med
lämpligt smörjmedel
 Smörj alla blanka och förkro- made delar med syrafritt fett
(vaselin)
 Ställ upp motorcykeln på cen-
tralstödet i en torr lokal  Stötta upp motorn så att båda
hjulen är obelastade
 Demontera därvid motorspoi-
lern och kontrollera att avgas-
rören inte skadas vid
uppstöttningen!
L Anvisning:
Låt en fackverkstad, helst din
BMW Motorrad-verkstad, byta
motoroljan och oljefiltret före
avställningen.
Innan du ställer av resp åter tar
motorcykeln i drift rekommen-
derar vi att du låter en fackverk-
stad, och då helst din BMW
Motorrad-verkstad, utföra de
nödvändiga arbetena i sam-
band med en stor service eller
liten service.
Avställning
20k41bks3.book Seite 59 Mittwoch, 26. Mai 2004 4:24 16

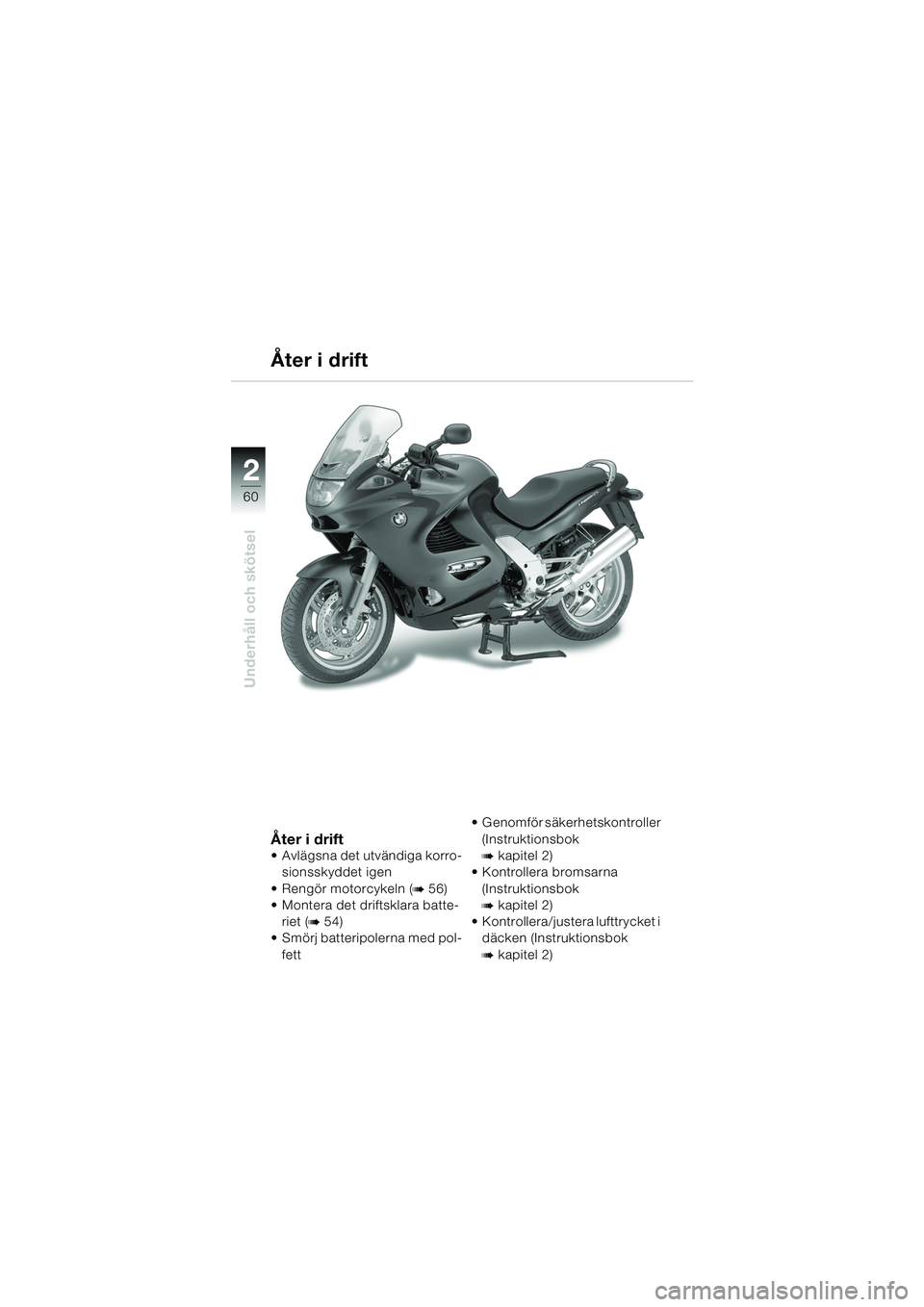

60
Underhåll och skötsel
2
Åter i drift
 Avlägsna det utvändiga korro-sionsskyddet igen
 Rengör motorcykeln (
b 56)
 Montera det driftsklara batte-
riet (
b 54)
 Smörj batteripolerna med pol-
fett  Genomför säkerhetskontroller
(Instruktionsbok
bkapitel 2)
 Kontrollera bromsarna
(Instruktionsbok
bkapitel 2)
 Kontrollera/justera lufttrycket i däcken (Instruktionsbok
bkapitel 2)
Åter i drift
20k41bks3.book Seite 60 Mittwoch, 26. Mai 2004 4:24 16

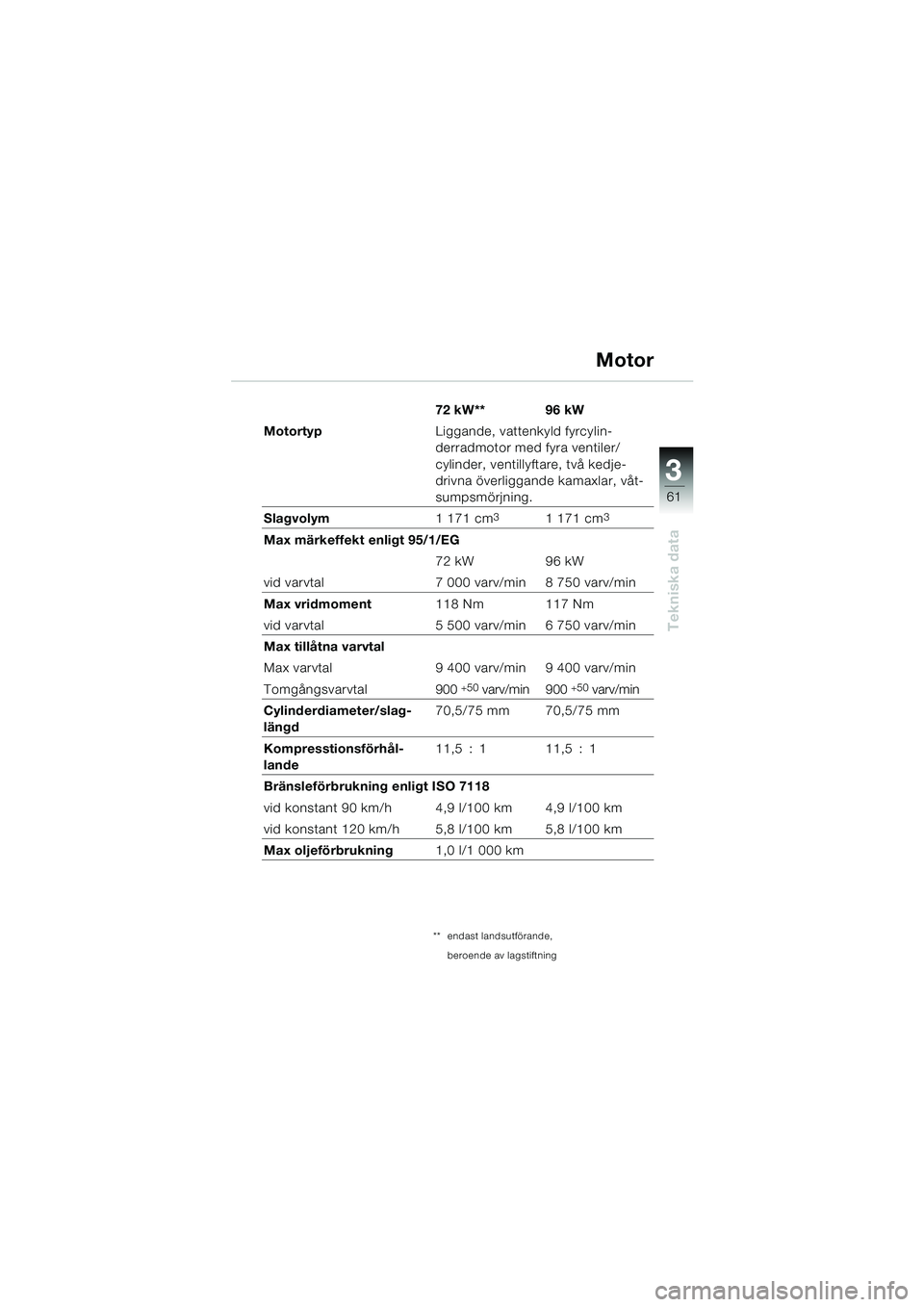

61
Tekniska data
3
72 kW** 96 kW
Motortyp Liggande, vattenkyld fyrcylin-
derradmotor med fyra ventiler/
cylinder, ventillyftare, två kedje-
drivna överliggande kamaxlar, våt-
sumpsmörjning.
Slagvolym 1 171 cm
31 171 cm3
Max märkeffekt enligt 95/1/EG
72 kW96 kW
vid varvtal 7 000 varv/min 8 750 varv/min
Max vridmoment 118 Nm 117 Nm
vid varvtal 5 500 varv/min 6 750 varv/min
Max tillåtna varvtal
Max varvtal 9 400 varv/min 9 400 varv/min
Tomgångsvarvtal 900
+50 varv/min 900 +50 varv/min
Cylinderdiameter/slag-
längd 70,5/75 mm 70,5/75 mm
Kompresstionsförhål-
lande 11,5 : 1 11,5 : 1
Bränsleförbrukning enligt ISO 7118
vid konstant 90 km/h 4,9 l/100 km 4,9 l/100 km
vid konstant 120 km/h 5,8 l/100 km 5,8 l/100 km
Max oljeförbrukning 1,0 l/1 000 km
Motor
** endast landsutförande,
beroende av lagstiftning
20k41bks3.book Seite 61 Mittwoch, 26. Mai 2004 4:24 16

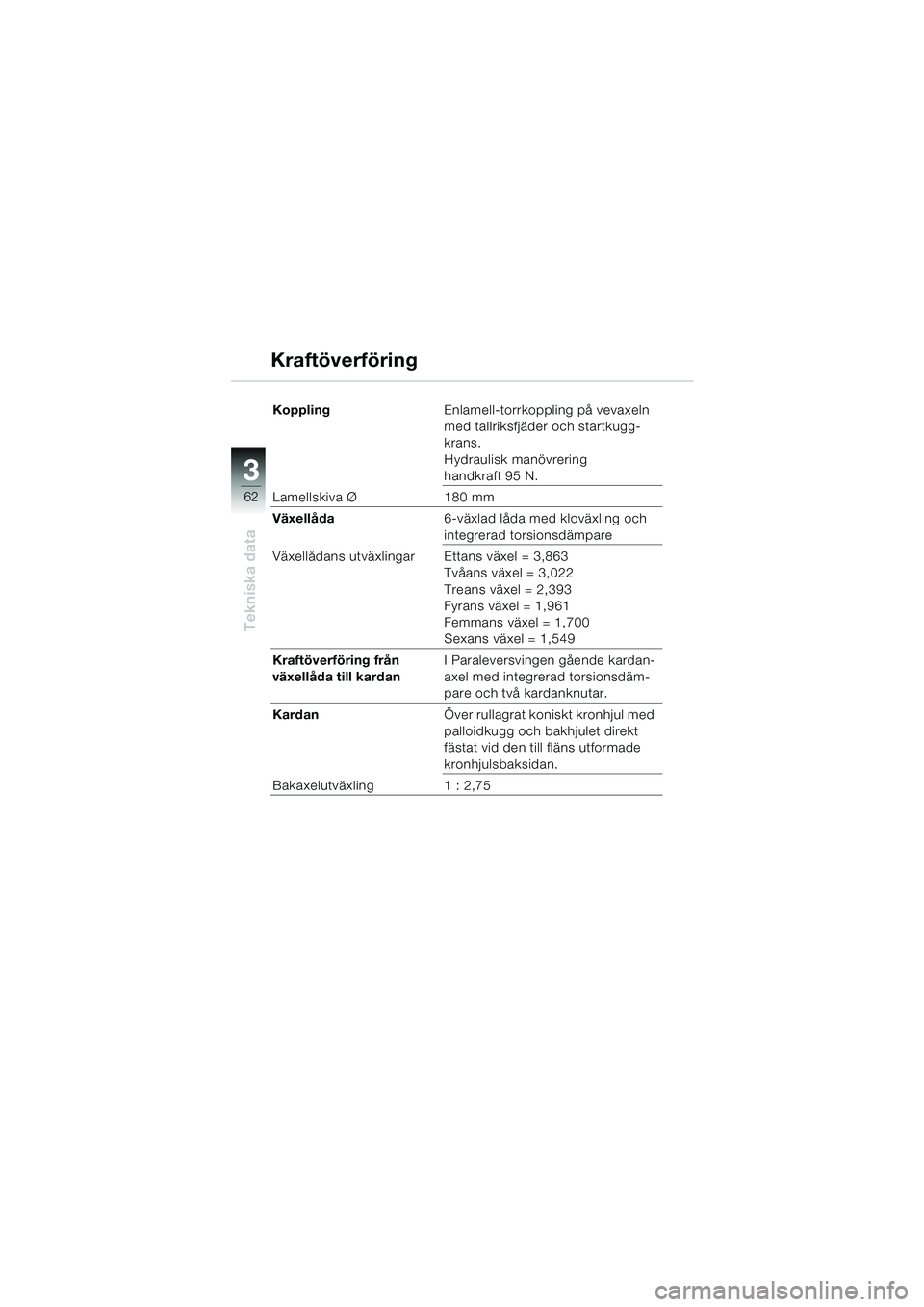

62
Tekniska data
3
KopplingEnlamell-torrkoppling på vevaxeln
med tallriksfjäder och startkugg-
krans.
Hydraulisk manövrering
handkraft 95 N.
Lamellskiva Ø 180 mm
Växellåda 6-växlad låda med kloväxling och
integrerad torsionsdämpare
Växellådans utväxlingar Ettans växel = 3,863 Tvåans växel = 3,022
Treans växel = 2,393
Fyrans växel = 1,961
Femmans växel = 1,700
Sexans växel = 1,549
Kraftöverföring från
växellåda till kardan I Paraleversvingen gående kardan-
axel med integrerad torsionsdäm-
pare och två kardanknutar.
Kardan Över rullagrat koniskt kronhjul med
palloidkugg och bakhjulet direkt
fästat vid den till fläns utformade
kronhjulsbaksidan.
Bakaxelutväxling 1 : 2,75
Kraftöverföring
20k41bks3.book Seite 62 Mittwoch, 26. Mai 2004 4:24 16

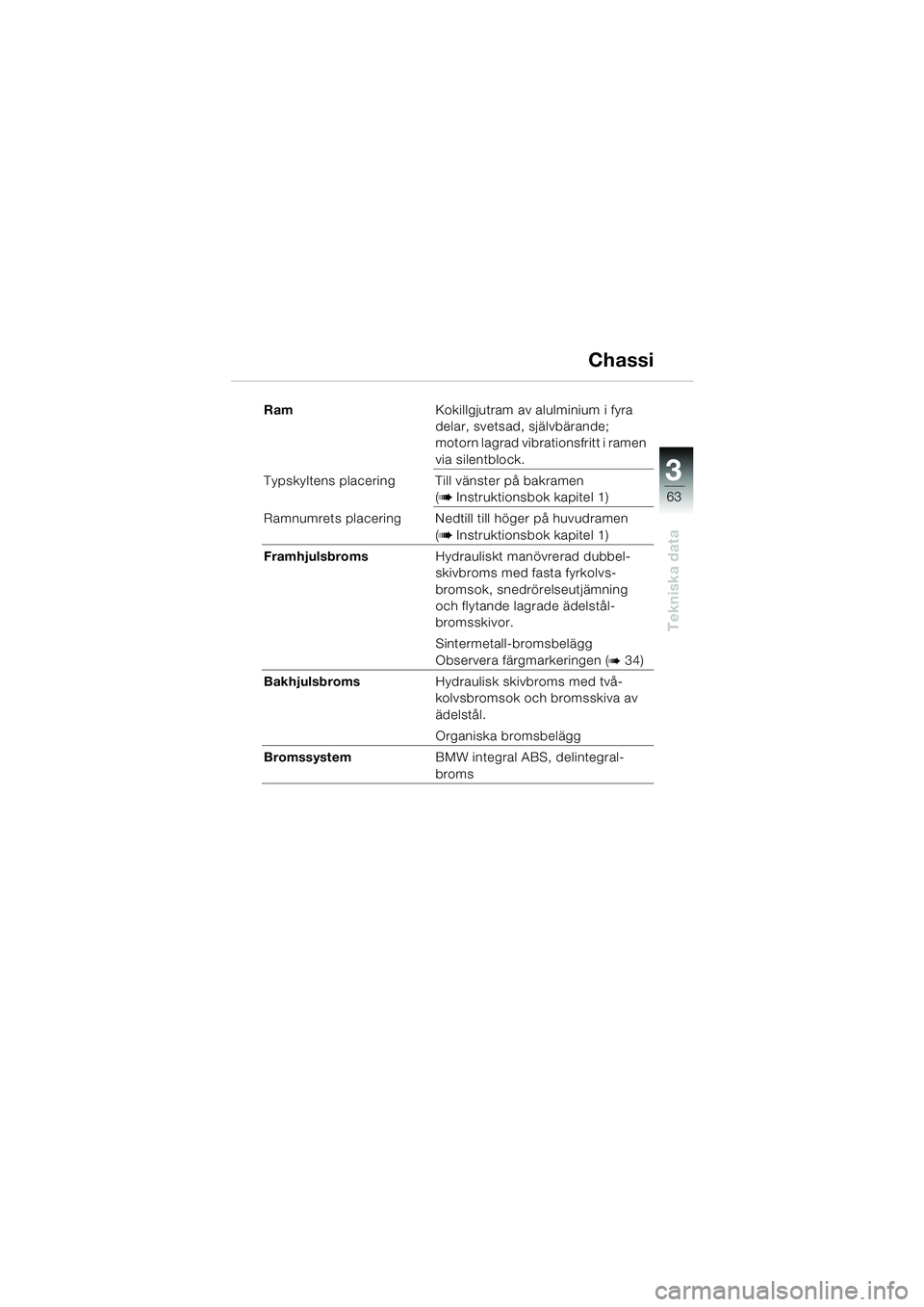

63
Tekniska data
3
RamKokillgjutram av alulminium i fyra
delar, svetsad, självbärande;
motorn lagrad vibrationsfritt i ramen
via silentblock.
Typskyltens placering Till vänster på bakramen (
b Instruktionsbok kapitel 1)
Ramnumrets placering Nedtill till höger på huvudramen (
b Instruktionsbok kapitel 1)
Framhjulsbroms Hydrauliskt manövrerad dubbel-
skivbroms med fasta fyrkolvs-
bromsok, snedrörelseutjämning
och flytande lagrade ädelstål-
bromsskivor.
Sintermetall-bromsbelägg
Observera färgmarkeringen (
b 34)
Bakhjulsbroms Hydraulisk skivbroms med två-
kolvsbromsok och bromsskiva av
ädelstål.
Organiska bromsbelägg
Bromssystem BMW integral ABS, delintegral-
broms
Chassi
20k41bks3.book Seite 63 Mittwoch, 26. Mai 2004 4:24 16

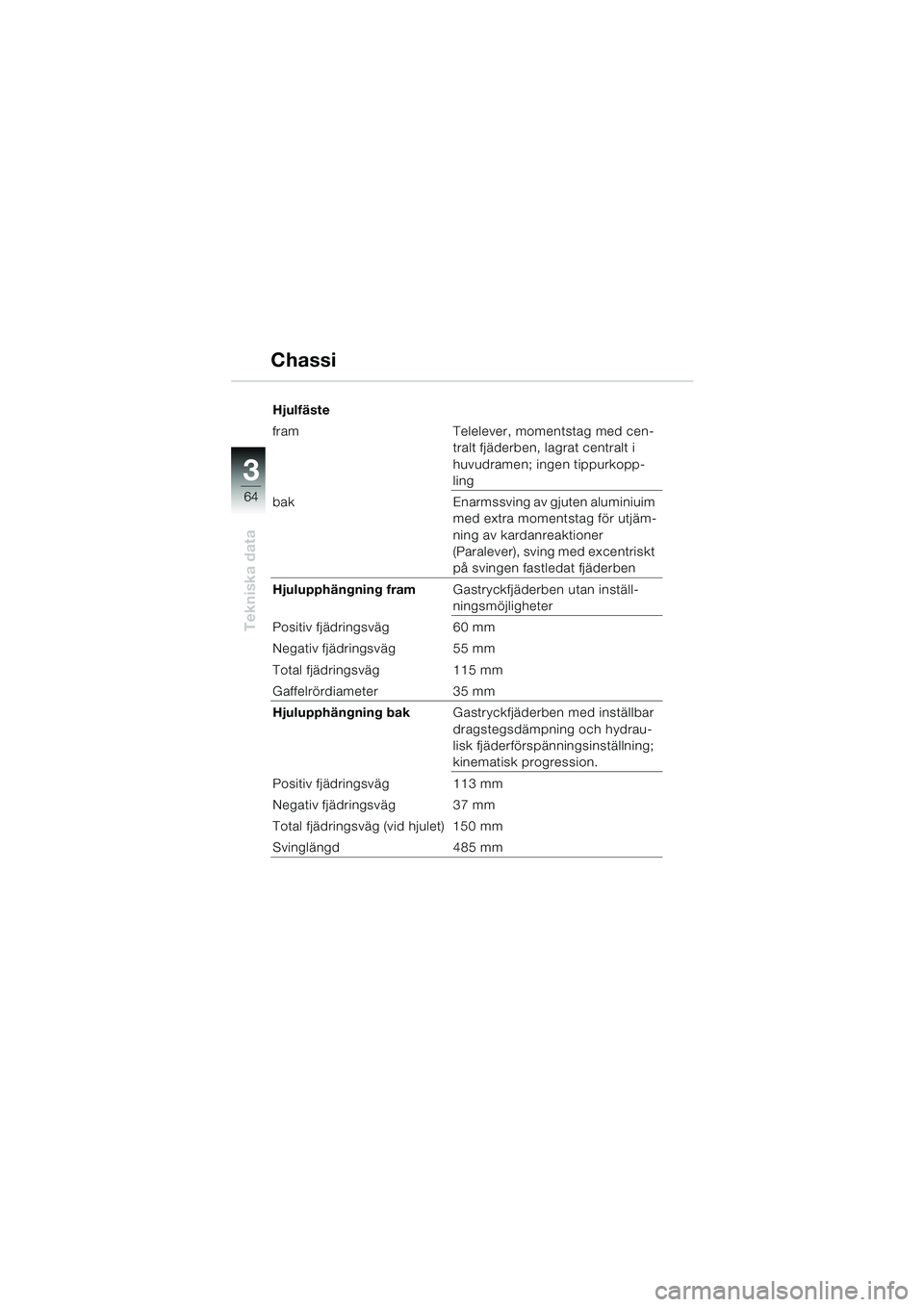

64
Tekniska data
3
Hjulfäste
fram Telelever, momentstag med cen-tralt fjäderben, lagrat centralt i
huvudramen; ingen tippurkopp-
ling
bak Enarmssving av gjuten aluminiuim
med extra momentstag för utjäm-
ning av kardanreaktioner
(Paralever), sving med excentriskt
på svingen fastledat fjäderben
Hjulupphängning fram Gastryckfjäderben utan inställ-
ningsmöjligheter
Positiv fjädringsväg 60 mm
Negativ fjädringsväg 55 mm
Total fjädringsväg 115 mm
Gaffelrördiameter 35 mm
Hjulupphängning bak Gastryckfjäderben med inställbar
dragstegsdämpning och hydrau-
lisk fjäderförspänningsinställning;
kinematisk progression.
Positiv fjädringsväg 113 mm
Negativ fjädringsväg 37 mm
Total fjädringsväg (vid hjulet) 150 mm
Svinglängd 485 mm
Chassi
20k41bks3.book Seite 64 Mittwoch, 26. Mai 2004 4:24 16

65
Tekniska data
3
Framhjulets styrutslag2 x 30°
Framhjulets försprång
i normalläge 124 mm
Rekommenderat mönsterdjup (min)
Framhjul 2 mm
Bakhjul 3 mm
d Varning:
Observera minsta tillåtna
mönsterdjup enligt lag!
Lufttryck med kalla däck
Solokörning fram 2,5 bar bak 2,9 bar
Med passagerare fram 2,5 bar bak 2,9 bar
Med passagerare + bagage fram 2,5 bar
bak 2,9 bar
Chassi
20k41bks3.book Seite 65 Mittwoch, 26. Mai 2004 4:24 16

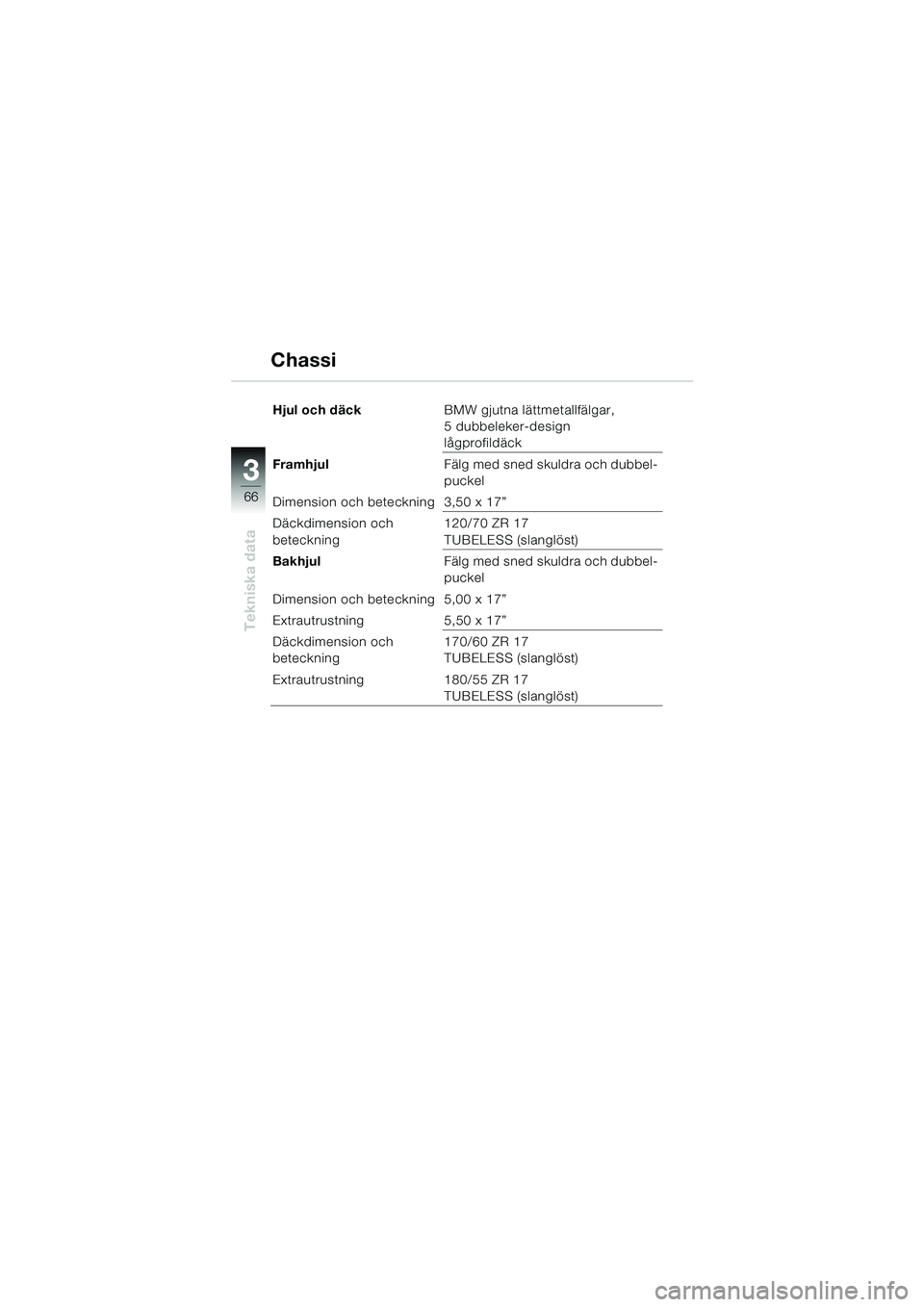

66
Tekniska data
3
Hjul och däckBMW gjutna lättmetallfälgar,
5 dubbeleker-design
lågprofildäck
Framhjul Fälg med sned skuldra och dubbel-
puckel
Dimension och beteckning 3,50 x 17”
Däckdimension och
beteckning 120/70 ZR 17
TUBELESS (slanglöst)
Bakhjul Fälg med sned skuldra och dubbel-
puckel
Dimension och beteckning 5,00 x 17”
Extrautrustning 5,50 x 17”
Däckdimension och
beteckning 170/60 ZR 17
TUBELESS (slanglöst)
Extrautrustning 180/55 ZR 17 TUBELESS (slanglöst)
Chassi
20k41bks3.book Seite 66 Mittwoch, 26. Mai 2004 4:24 16

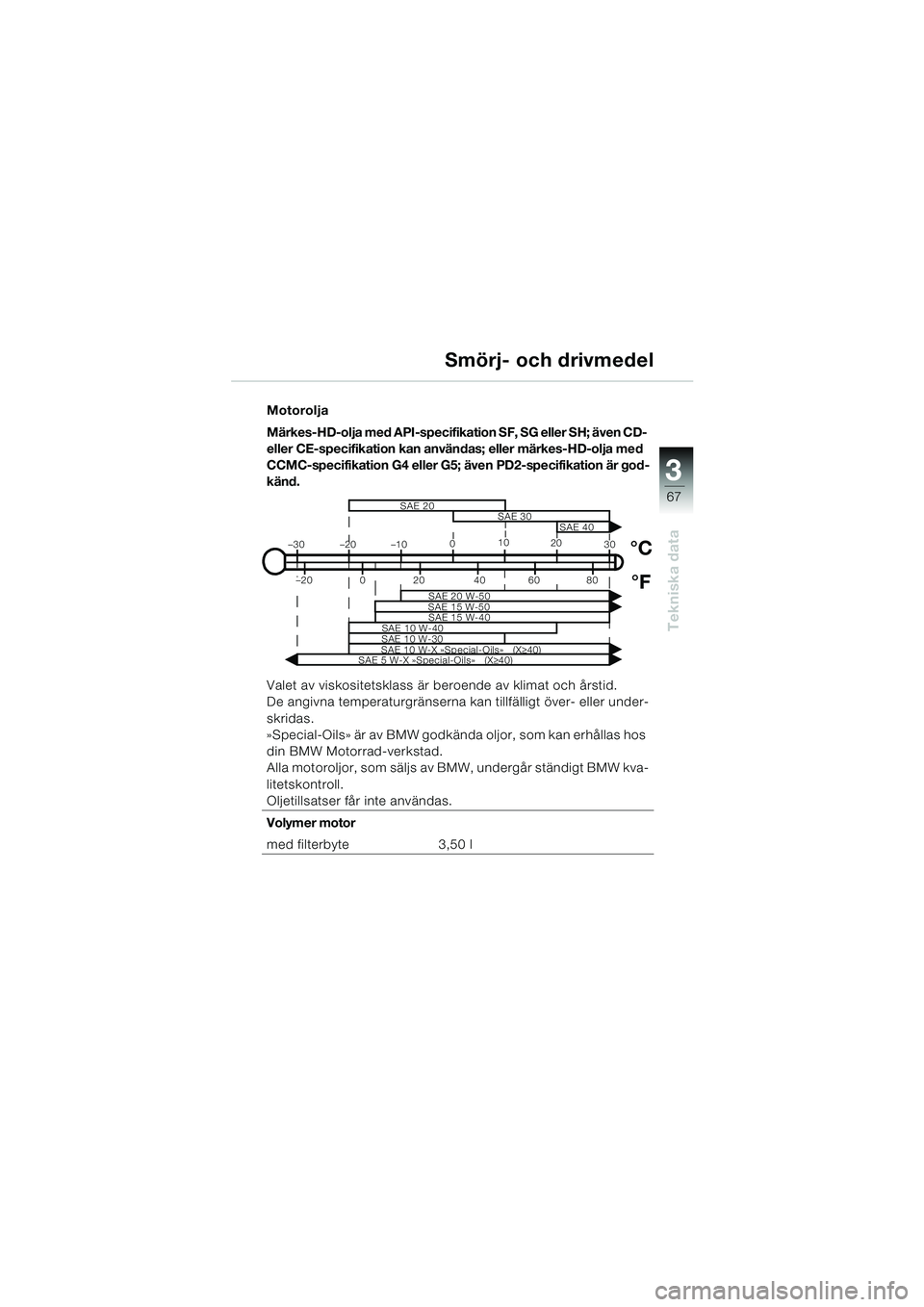

67
Tekniska data
3
Motorolja
Märkes-HD-olja med API-specifikation SF, SG eller SH; även CD-
eller CE-specifikation kan användas; eller märkes-HD-olja med
CCMC-specifikation G4 eller G5; även PD2-specifikation är god-
känd.
Valet av viskositetsklass är beroende av klimat och årstid.
De angivna temperaturgränserna kan tillfälligt över- eller under-
skridas.
»Special-Oils» är av BMW godkända oljor, som kan erhållas hos
din BMW Motorrad-verkstad.
Alla motoroljor, som säljs av BMW, undergår ständigt BMW kva-
litetskontroll.
Oljetillsatser får inte användas.
Volymer motor
med filterbyte3,50 l
SAE 40
SAE 10 W-X »Special-Oils» (X ≥40)
SAE 10 W-30
SAE 20
SAE 30
SAE 20 W-50
SAE 15 W-50 SAE 15 W-40
SAE 10 W-40
–30 –20 –10
0 10
30
°C
0204060°F–20
SAE 5 W-X »Special-Oils» (X ≥40)
20
80
Smörj- och drivmedel
20k41bks3.book Seite 67 Mittwoch, 26. Mai 2004 4:24 16

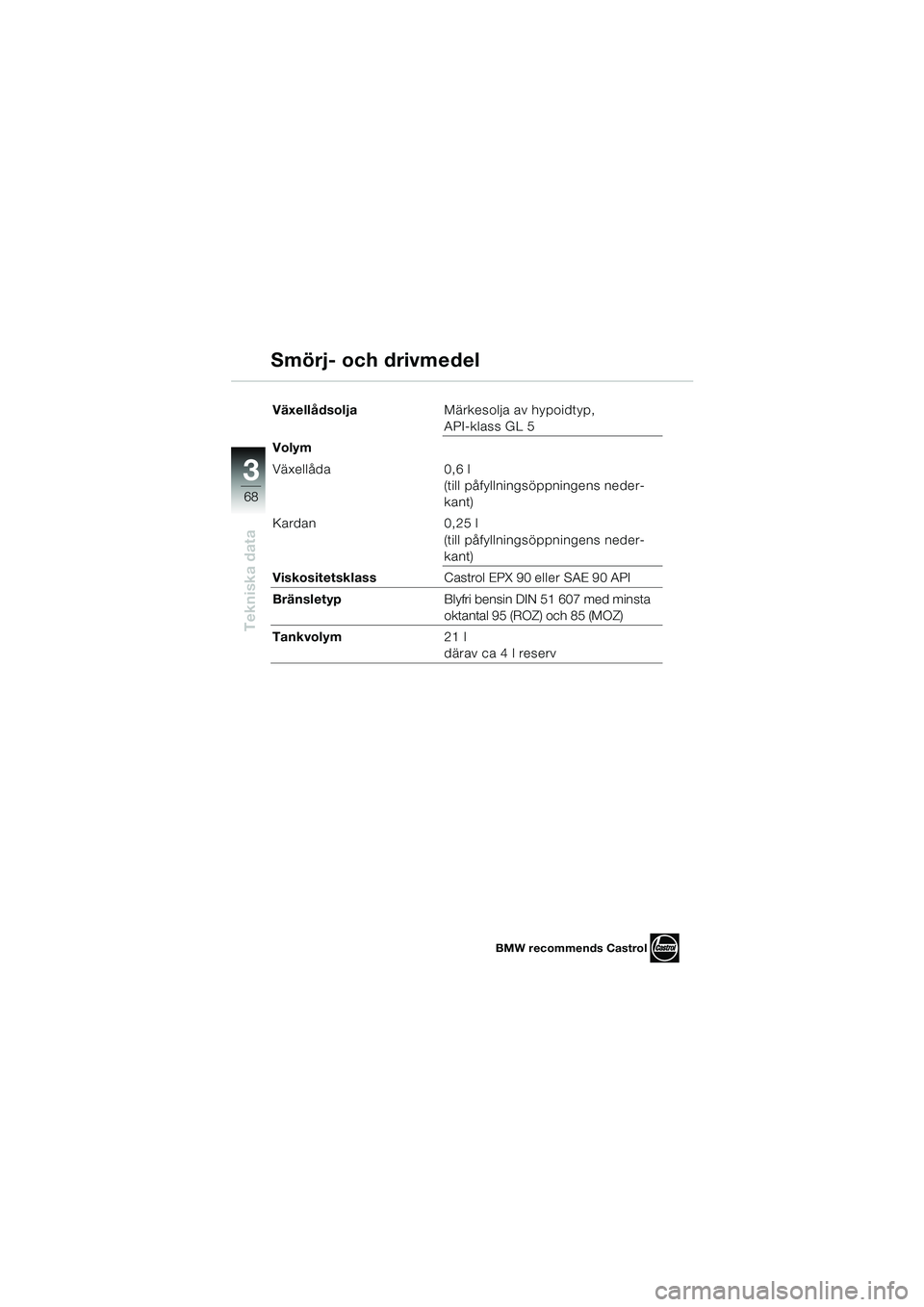

68
Tekniska data
3
VäxellådsoljaMärkesolja av hypoidtyp,
API-klass GL 5
Volym
Växellåda 0,6 l
(till påfyllningsöppningens neder-
kant)
Kardan 0,25 l
(till påfyllningsöppningens neder-
kant)
Viskositetsklass Castrol EPX 90 eller SAE 90 API
Bränsletyp Blyfri bensin DIN 51 607 med minsta
oktantal 95 (ROZ) och 85 (MOZ)
Tankvolym 21 l
därav ca 4 l reserv
Smörj- och drivmedel
BMW recommends Castrol
