19Resumen general

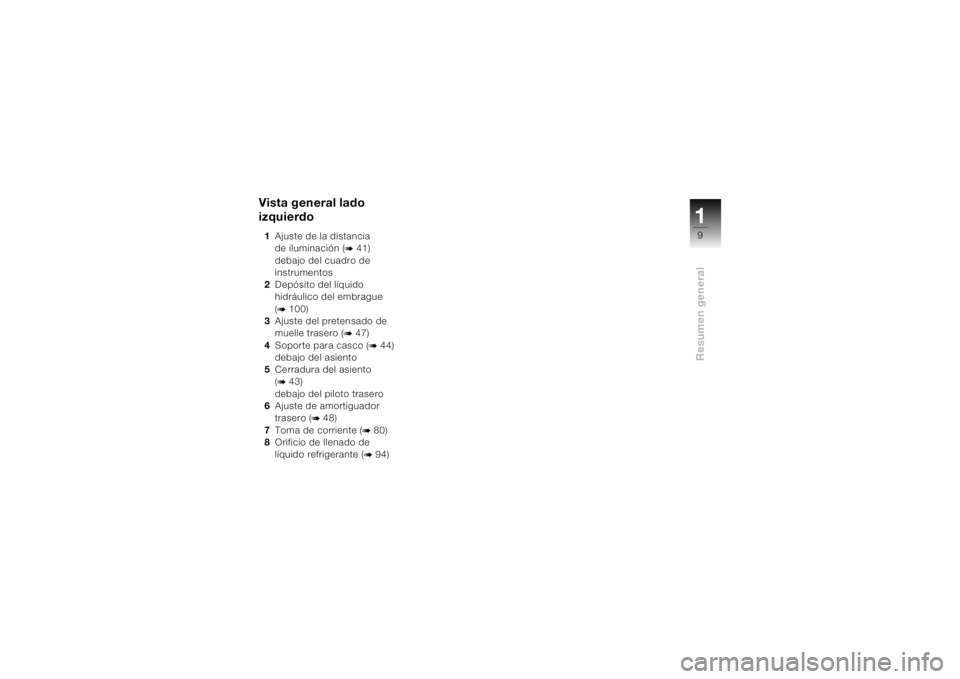

Vista general lado
izquierdo1Ajuste de la distancia
de iluminación (
b 41)
debajo del cuadro de
instrumentos
2Depósito del líquido
hidráulico del embrague
(
b 100)
3Ajuste del pretensado de
muelle trasero (
b 47)
4Soporte para casco (
b 44)
debajo del asiento
5Cerradura del asiento
(
b 43)
debajo del piloto trasero
6Ajuste de amortiguador
trasero (
b 48)
7Toma de corriente (
b 80)
8Orificio de llenado de
líquido refrigerante (b 94)

Resumen general110

111Resumen general

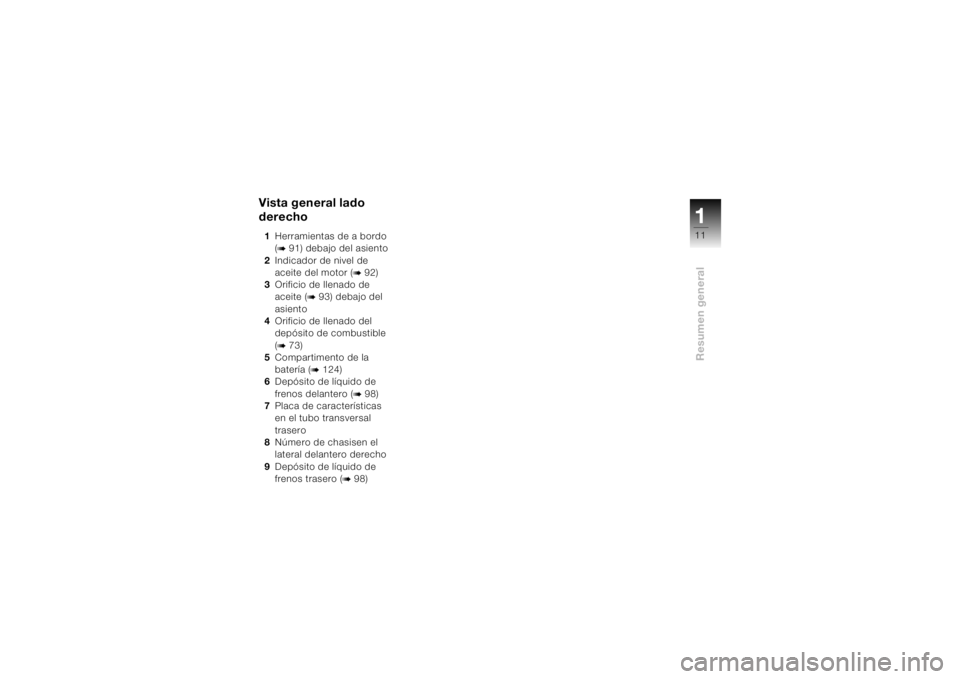

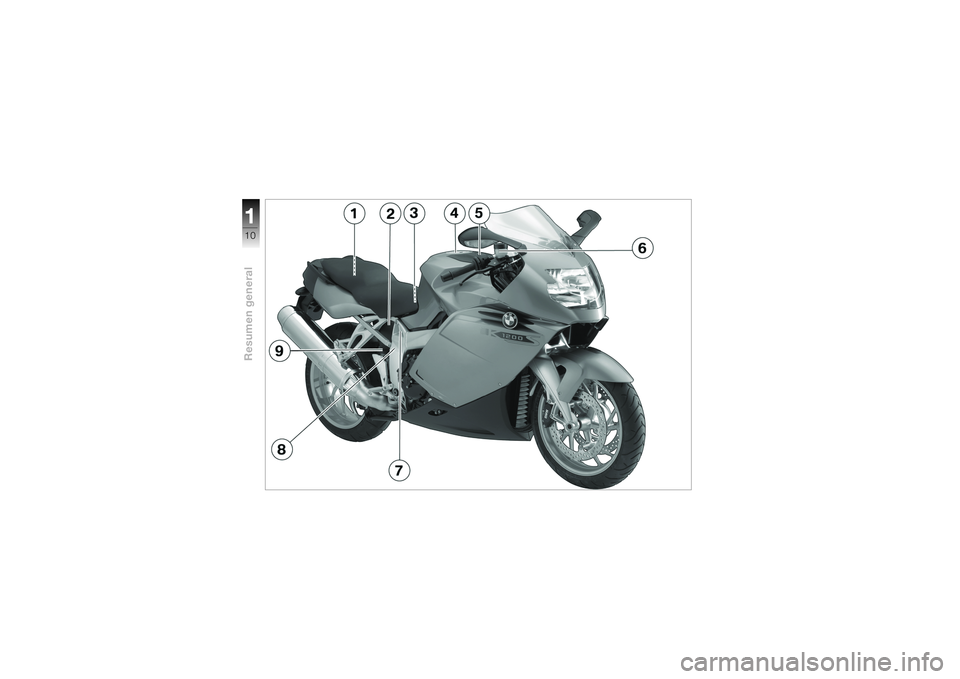

Vista general lado
derecho1Herramientas de a bordo
(
b 91) debajo del asiento
2Indicador de nivel de
aceite del motor (
b 92)
3Orificio de llenado de
aceite (
b 93) debajo del
asiento
4Orificio de llenado del
depósito de combustible
(
b 73)
5Compartimento de la
batería (
b 124)
6Depósito de líquido de
frenos delantero (
b 98)
7Placa de características
en el tubo transversal
trasero
8Número de chasisen el
lateral delantero derecho
9Depósito de líquido de
frenos trasero (
b 98)

Resumen general112

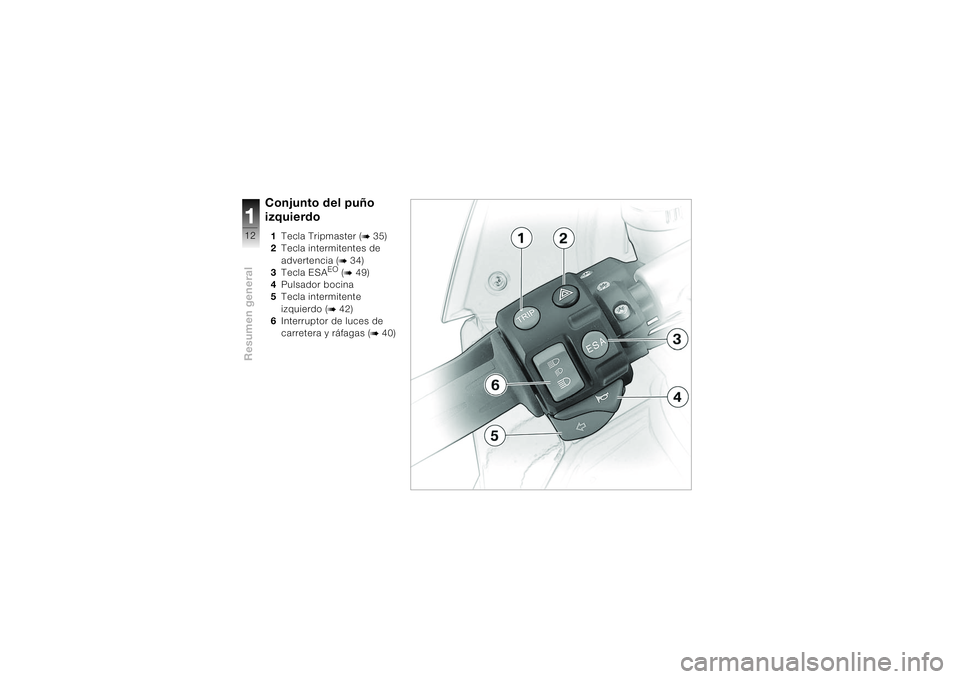

Conjunto del puño
izquierdo1Tecla Tripmaster (
b 35)
2Tecla intermitentes de
advertencia (
b 34)
3Tecla ESA
EO (b 49)
4Pulsador bocina
5Tecla intermitente
izquierdo (
b 42)
6Interruptor de luces de
carretera y ráfagas (
b 40)

113Resumen general

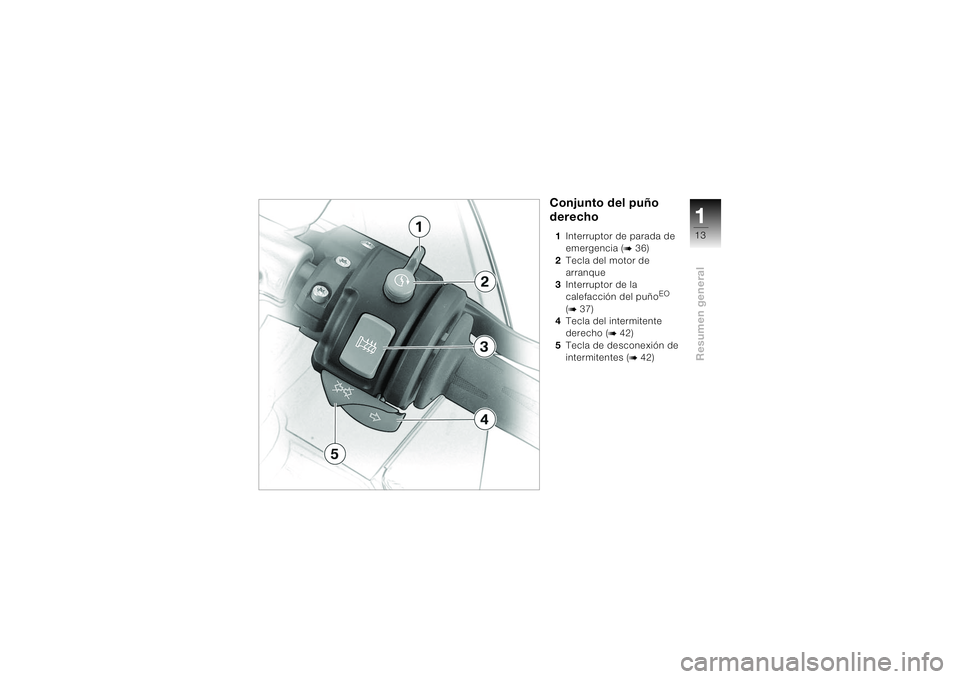

Conjunto del puño
derecho1Interruptor de parada de
emergencia (
b 36)
2Tecla del motor de
arranque
3Interruptor de la
calefacción del puño
EO
(
b 37)
4Tecla del intermitente
derecho (
b 42)
5Tecla de desconexión de
intermitentes (
b 42)

Resumen general114

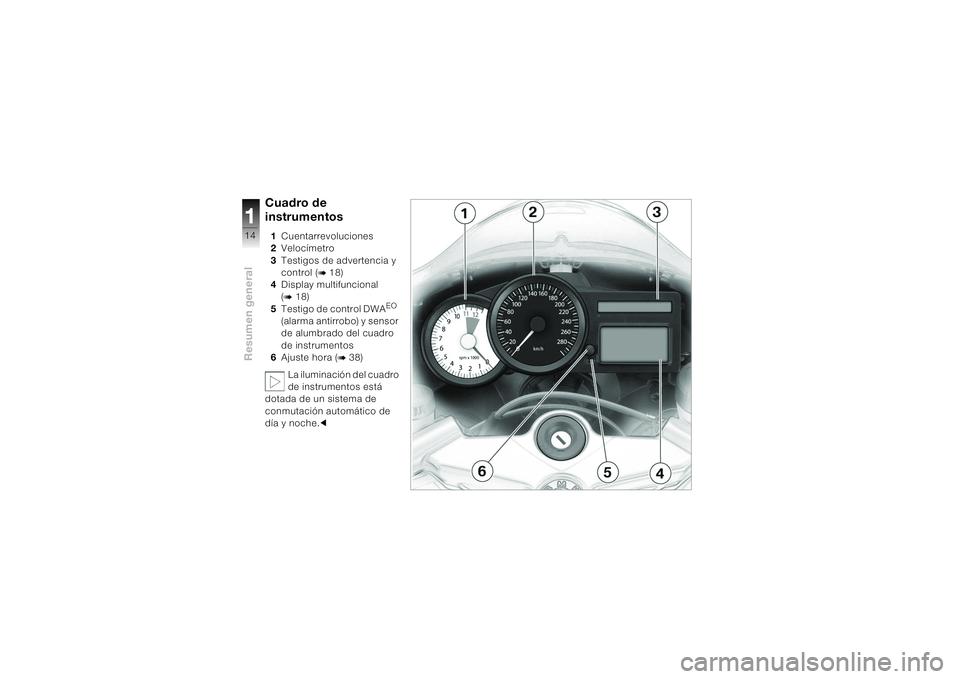

Cuadro de
instrumentos1Cuentarrevoluciones
2Velocímetro
3Testigos de advertencia y
control (
b 18)
4Display multifuncional
(
b 18)
5Testigo de control DWA
EO

(alarma antirrobo) y sensor
de alumbrado del cuadro
de instrumentos
6Ajuste hora (
b 38)
La iluminación del cuadro
de instrumentos está
dotada de un sistema de
conmutación automático de
día y noche.c

115Resumen general

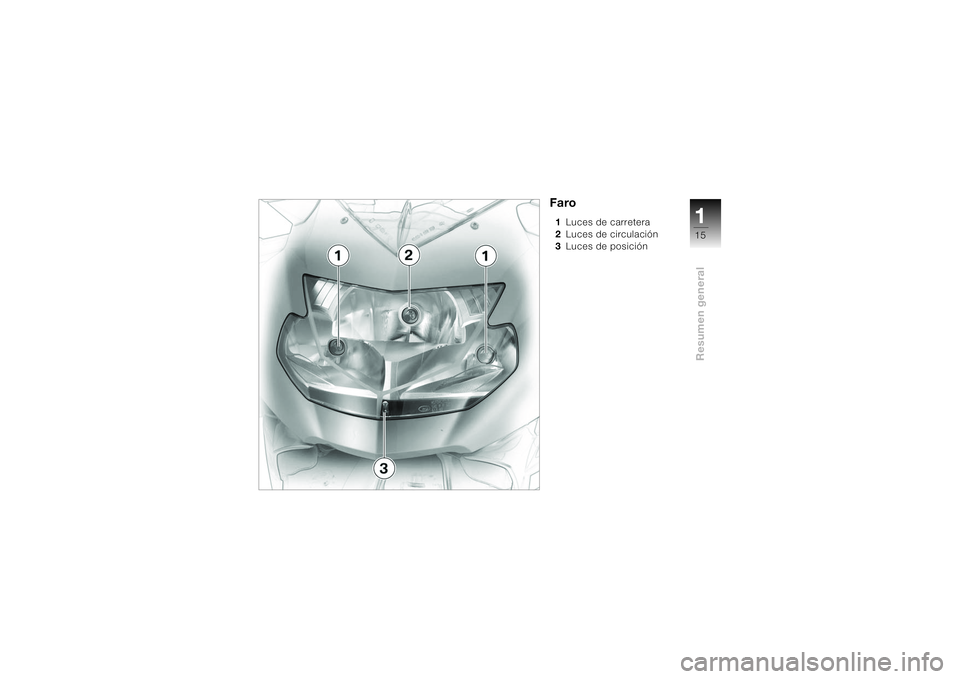

Faro1Luces de carretera
2Luces de circulación
3Luces de posición

Resumen general116

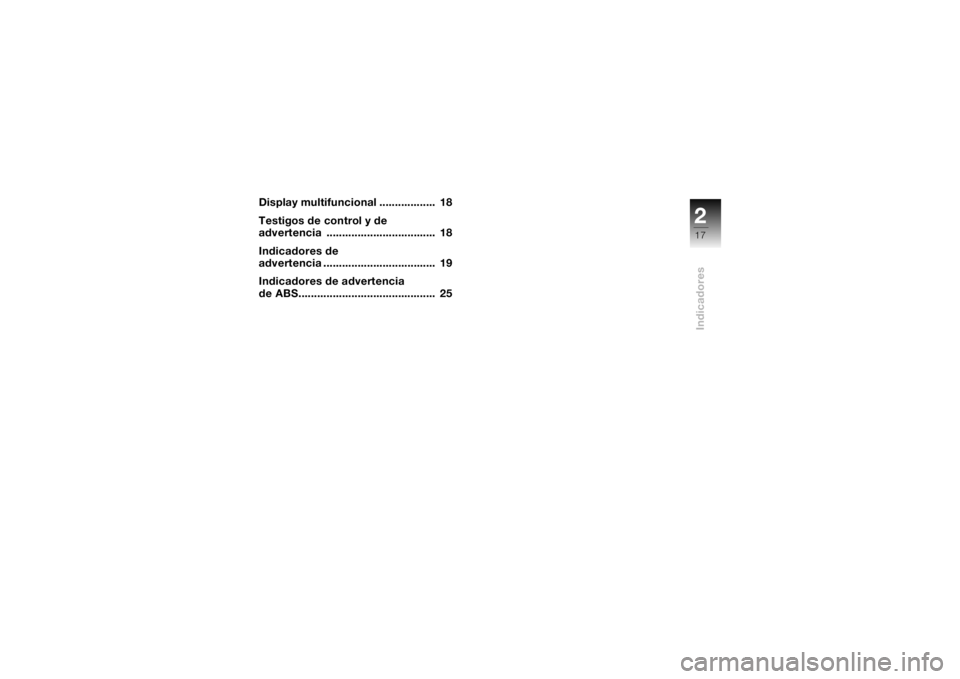

217Indicadores
Display multifuncional .................. 18
Testigos de control y de
advertencia ................................... 18
Indicadores de
advertencia .................................... 19
Indicadores de advertencia
de ABS............................................ 25

Indicadores218

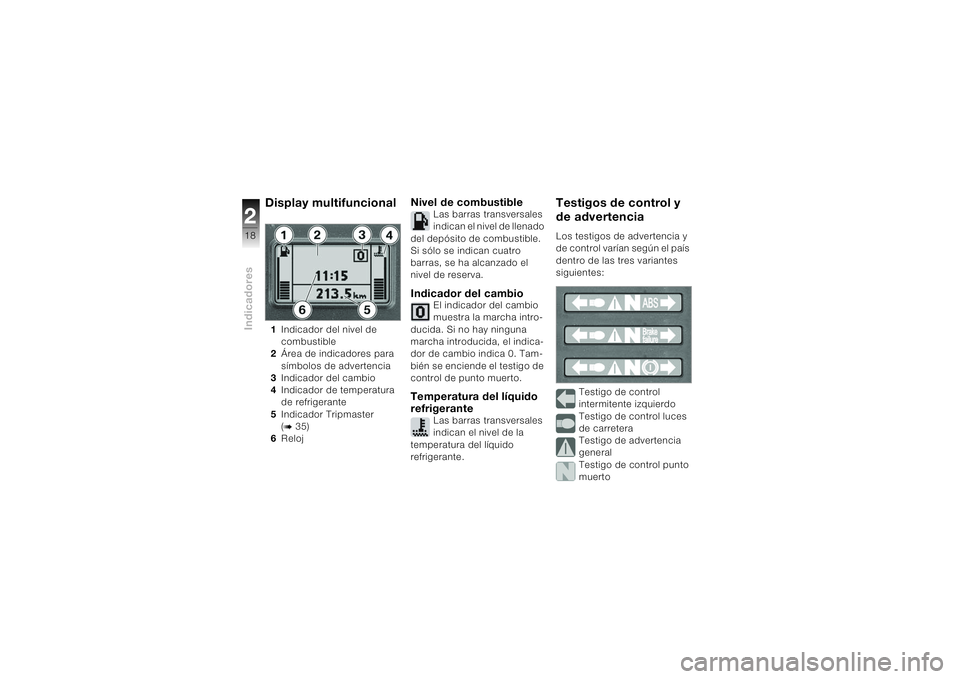

Display multifuncional 1Indicador del nivel de
combustible
2Área de indicadores para
símbolos de advertencia
3Indicador del cambio
4Indicador de temperatura
de refrigerante
5Indicador Tripmaster
(
b 35)
6Reloj
Nivel de combustible
Las barras transversales
indican el nivel de llenado
del depósito de combustible.
Si sólo se indican cuatro
barras, se ha alcanzado el
nivel de reserva.
Indicador del cambio
El indicador del cambio
muestra la marcha intro-
ducida. Si no hay ninguna
marcha introducida, el indica-
dor de cambio indica 0. Tam-
bién se enciende el testigo de
control de punto muerto.
Temperatura del líquido
refrigerante
Las barras transversales
indican el nivel de la
temperatura del líquido
refrigerante.
Testigos de control y
de advertencia Los testigos de advertencia y
de control varían según el país
dentro de las tres variantes
siguientes:
Testigo de control
intermitente izquierdo
Testigo de control luces
de carretera
Testigo de advertencia
general
Testigo de control punto
muerto
