ten na het uitschakelen van het
contact en/of tijdens het starten
wordt de boordcontactdoos uit-
geschakeld om het boordnet te
ontlasten.Ligging van de bedradingDe draden van de contactdoos
naar het accessoire moeten zo
worden aangebracht dat zeDe berijder niet hinderen
De stuuruitslag en de rijeigen-
schappen niet beperken of hin-
deren
Niet ingeklemd kunnen worden
Ondeskundig aangebrachte
bedrading kan de berijder in
zijn bewegingsvrijheid hinderen.
Bedrading aanbrengen zoals hier-
boven beschreven.
BagageCorrect beladen
Overbelading en ongelijk-
matige belading kan de rij-
stabiliteit van de motorfiets beïn-
vloeden.
Het maximaal toelaatbaar totaal-
gewicht niet overschrijden en de
aanwijzingen voor het beladen in
acht nemen.
Instelling van veervoorspanning,
demping en bandenspanning
aan het totaalgewicht aanpas-
sen.
Veervoorspanning achterwiel
instellen ( 60)
Bandenspanning controleren
( 64)
Demping achterwiel instellen
( 61)
Let erop dat de koffers links en
rechts hetzelfde volume heb-
ben. Zorg voor een gelijkmatige ge-
wichtsverdeling links/rechts.
Zware bagagestukken zo ver
mogelijk naar onder en naar
binnen aanbrengen.
Maximale belading van de kof-
fers en overeenkomstige maxi-
male snelheid in acht nemen.
Maximale belading van
de koffers
Met OA Koffers: ≤8kg
Maximumsnelheid voor
het rijden met koffers
Met OA Koffers: ≤180 km/h
Toelaatbaar totaalgewicht van
de tankrugzak en de overeen-
komstige maximumsnelheid in
acht nemen.
789zAccessoires

Maximale belading van
de tankrugzak
Met OA Tankrugzak: ≤5kg
Maximumsnelheid voor
het rijden met de tank-
rugzak
Met OA Tankrugzak:
≤130 km/h
Maximale belading van de tank-
tas en overeenkomstige maxi-
mumsnelheid in acht nemen.
Maximale belading van
de tanktas
Met OA Tanktas: ≤5kg
Maximumsnelheid voor
het rijden met de tanktas
Met OA Tanktas: Maximumsnelheid voor
het rijden met de tanktas
≤ 130 km/h
Koffers
OA
OntgrendelingshendelLinks en rechts van het kofferslot
bevindt zich een ontgrendelings-
hendel.
De in rijrichting gezien voorste,
grijze hendel met opschrift OPEN
dient voor het openen en sluiten
van de koffer.
De zwarte hendel met het op-
schrift RELEASE dient voor het
verwijderen en aanbrengen van
de koffer.
Koffers openenDe slotcilinder in de richting
OPEN draaien.
Grijze ontgrendelingshendel
(OPEN) naar boven trekken.
De sluitriemen 1gaan open.
790zAccessoires

Grijze ontgrendelingshendel
(OPEN) opnieuw naar boven
trekken.
Kofferdeksel2uit de vergren-
deling trekken.Koffers sluitenDe sluitingen 1van het koffer-
deksel in de vergrendelingen 2
drukken.
De sluitingen vergrendelen
hoorbaar.
De sluitingen van de sluitrie-
men in de vergrendelingen 2
drukken. De sluitingen vergrendelen
hoorbaar.
Controleren op veilige vergren-
deling.
Koffervolume verstellenKofferdeksel sluiten
Gespen
1van de sluitriemen
naar buiten draaien.
Sluitriemen naar boven trekken.
Het maximale volume is inge-
steld. Sluitriemen sluiten.
Sluitriemen tegen de koffer
drukken.
Het koffervolume wordt aan de
inhoud aangepast.
791zAccessoires

Koffer verwijderenDe slotcilinder in de richting
RELEASE draaien.
Zwarte ontgrendelingshendel
(RELEASE) naar boven trekken.Koffer uit de bovenste houder
trekken.
Koffer uit de onderste houder
tillen.
Koffers aanbrengenDe slotcilinder in de richting
RELEASE draaien.
Koffer in de onderste houder
2
haken.
792zAccessoires

Zwarte ontgrendelingshendel
(RELEASE) naar boven trekken.
Koffer in de bovenste houder3
drukken.
Zwarte ontgrendelingshen-
del (RELEASE) naar beneden
drukken.
Koffer is vergrendeld.
Koffer vergrendelen.
Controleren op veilige vergren-

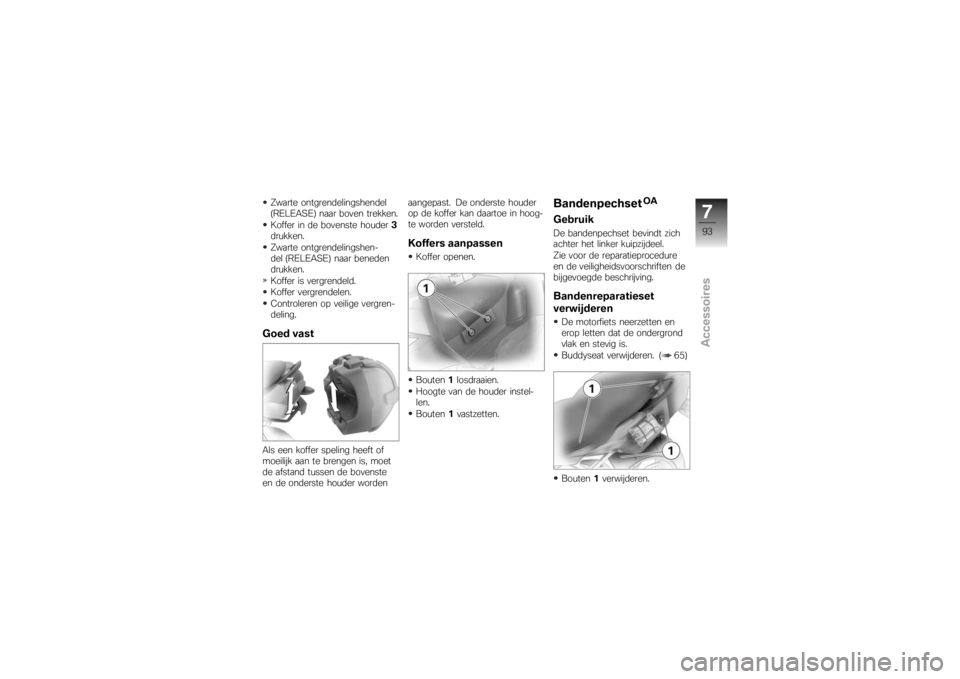

deling.Goed vastAls een koffer speling heeft of
moeilijk aan te brengen is, moet
de afstand tussen de bovenste
en de onderste houder worden aangepast. De onderste houder
op de koffer kan daartoe in hoog-
te worden versteld.
Koffers aanpassenKoffer openen.
Bouten
1losdraaien.
Hoogte van de houder instel-
len.
Bouten 1vastzetten.
Bandenpechset
OA
GebruikDe bandenpechset bevindt zich
achter het linker kuipzijdeel.
Zie voor de reparatieprocedure
en de veiligheidsvoorschriften de
bijgevoegde beschrijving.Bandenreparatieset
verwijderenDe motorfiets neerzetten en
erop letten dat de ondergrond
vlak en stevig is.
Buddyseat verwijderen. ( 65)
Bouten 1verwijderen.
793zAccessoires

De zijpanelen demonteren.Om de kuipzijdelen tegen
krassen te beschermen
de kuipdelen op de buddyseat
neerleggen.
Bevestigingsband losmaken en
bandenpechset uitnemen.
794zAccessoires

Onderhoud
Onderhoud
Algemene aanwijzingen . ............. 96
Boordgereedschap .................. 96
Motorolie ............................ 97
Remsysteem algemeen . . ............ 99
Remblokken . . ....................... 99
Remvloeistof . . ..................... 101
Koppeling .......................... 103
Banden ............................ 104
Velgen ............................. 104
Wielen ............................. 105
Voorwielsteun . ..................... 112
Achterwielsteun .................... 113
Lampen ............................ 115
Starten met hulpstartkabels ........ 124
Accu ............................... 125
895zOnderhoud

Algemene
aanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het controleren en vervangen
van slijtagedelen beschreven die
eenvoudig zijn uit te voeren.
Indien bij de montage rekening
moet worden gehouden met
speciale aantrekkoppels, dan zijn
deze eveneens genoemd. Een
overzicht van alle benodigde aan-
trekkoppels vindt u in het hoofd-
stuk "Technische gegevens".
Informatie over verdergaande
onderhouds- en reparatiewerk-
zaamheden is terug te vinden op
de bij uw motorfiets behorende
reparatiehandleiding op dvd/cd-
rom (RepROM), die bij uw BMW
Motorrad dealer verkrijgbaar is.Voor het uitvoeren van een aantal
van de beschreven werkzaamhe-
den zijn speciale gereedschap-
pen en een gedegen kennis van
motorfietsen vereist. Neem in
geval van twijfel contact op met
een specialist, bij voorkeur een
BMW Motorrad dealer.

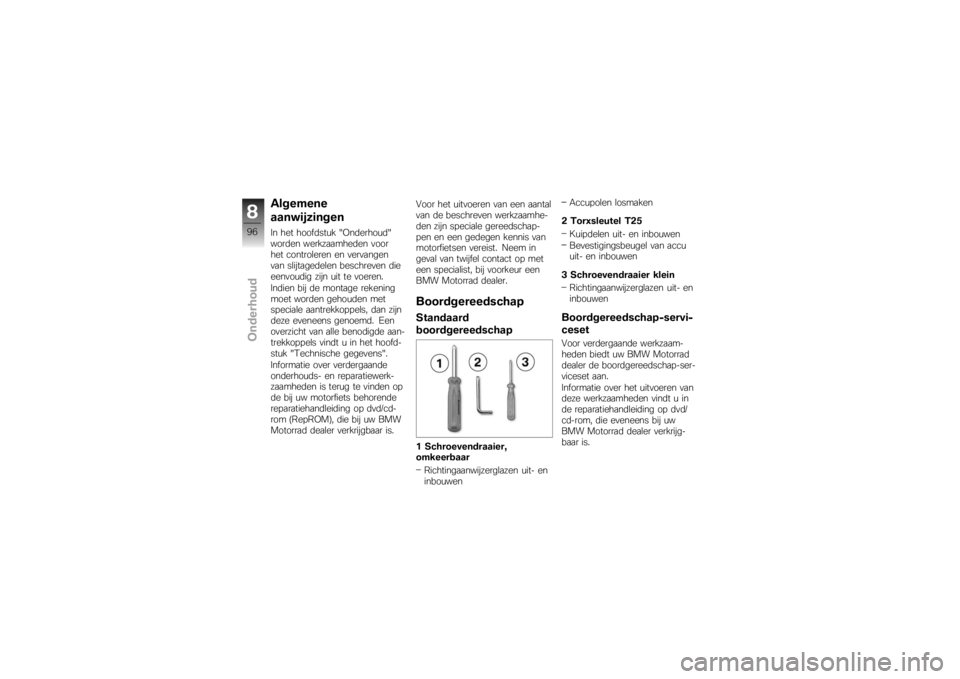

BoordgereedschapStandaard
boordgereedschap1 Schroevendraaier,
omkeerbaar
Richtingaanwijzerglazen uit- en
inbouwen Accupolen losmaken
2 Torxsleutel T25 Kuipdelen uit- en inbouwen
Bevestigingsbeugel van accu
uit- en inbouwen
3 Schroevendraaier klein Richtingaanwijzerglazen uit- en
inbouwen
Boordgereedschap-servi-
cesetVoor verdergaande werkzaam-
heden biedt uw BMW Motorrad
dealer de boordgereedschap-ser-
viceset aan.
Informatie over het uitvoeren van
deze werkzaamheden vindt u in
de reparatiehandleiding op dvd/
cd-rom, die eveneens bij uw
BMW Motorrad dealer verkrijg-
baar is.
896zOnderhoud

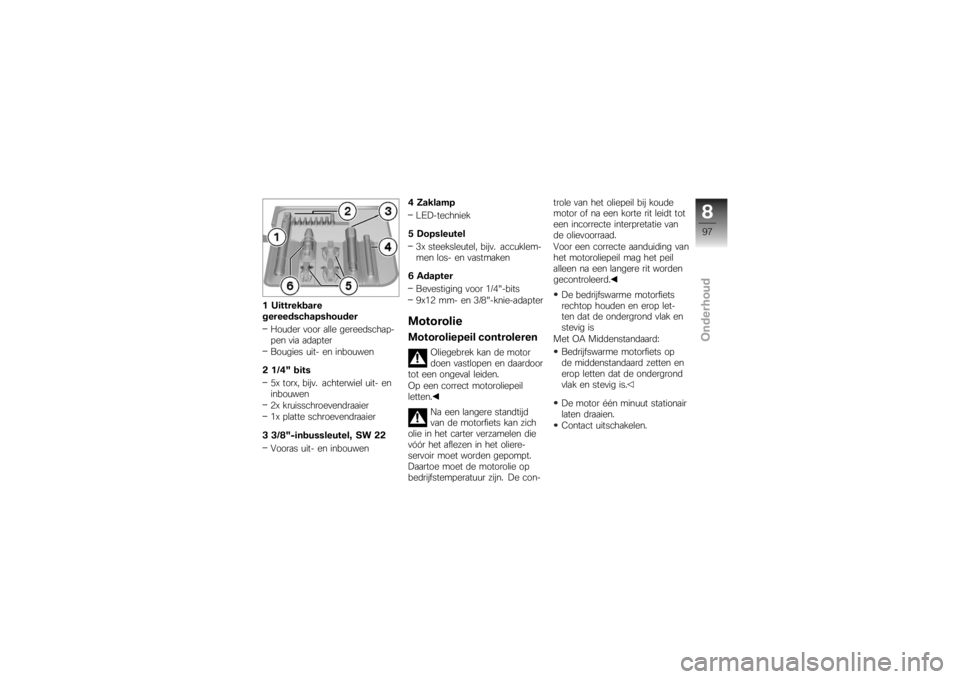

1 Uittrekbare
gereedschapshouderHouder voor alle gereedschap-
pen via adapter
Bougies uit- en inbouwen
2 1/4" bits 5x torx, bijv. achterwiel uit- en
inbouwen
2x kruisschroevendraaier
1x platte schroevendraaier
3 3/8"-inbussleutel, SW 22 Vooras uit- en inbouwen 4 Zaklamp
LED-techniek
5 Dopsleutel 3x steeksleutel, bijv. accuklem-
men los- en vastmaken
6 Adapter Bevestiging voor 1/4"-bits
9x12 mm- en 3/8"-knie-adapter
MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daardoor
tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Na een langere standtijd
van de motorfiets kan zich
olie in het carter verzamelen die
vóór het aflezen in het oliere-
servoir moet worden gepompt.
Daartoe moet de motorolie op
bedrijfstemperatuur zijn. De con- trole van het oliepeil bij koude
motor of na een korte rit leidt tot
een incorrecte interpretatie van
de olievoorraad.
Voor een correcte aanduiding van
het motoroliepeil mag het peil
alleen na een langere rit worden
gecontroleerd.
De bedrijfswarme motorfiets
rechtop houden en erop let-
ten dat de ondergrond vlak en
stevig is
Met OA Middenstandaard:
Bedrijfswarme motorfiets op
de middenstandaard zetten en
erop letten dat de ondergrond
vlak en stevig is.
De motor één minuut stationair
laten draaien.
Contact uitschakelen.
897zOnderhoud

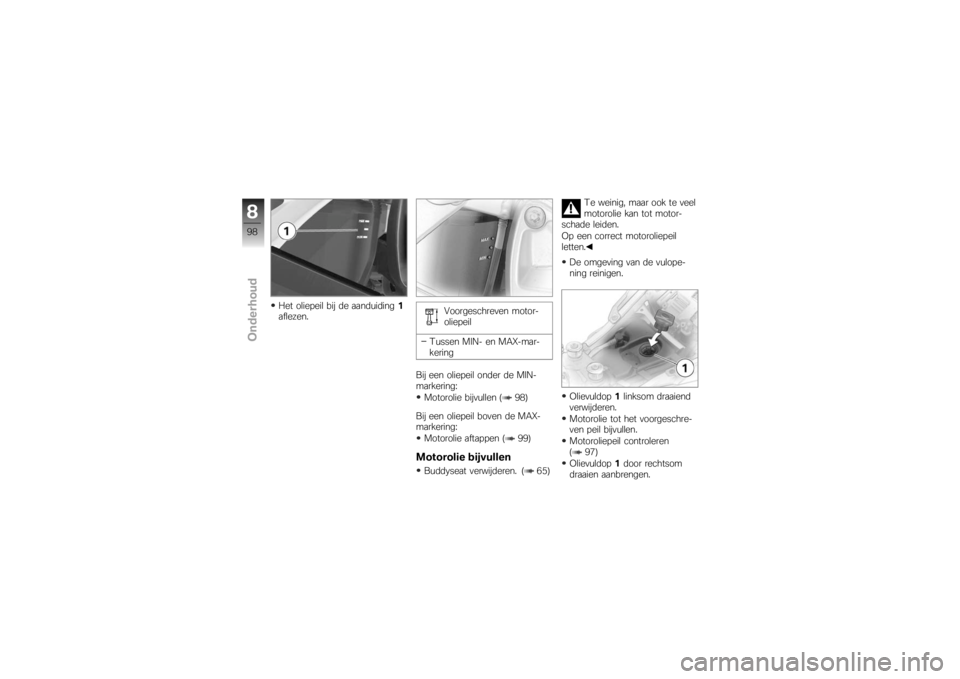

Het oliepeil bij de aanduiding1
aflezen. Voorgeschreven motor-
oliepeil
Tussen MIN- en MAX-mar-
kering
Bij een oliepeil onder de MIN-
markering: Motorolie bijvullen ( 98)
Bij een oliepeil boven de MAX-
markering: Motorolie aftappen ( 99)
Motorolie bijvullenBuddyseat verwijderen. ( 65) Te weinig, maar ook te veel
motorolie kan tot motor-
schade leiden.
Op een correct motoroliepeil
letten.
De omgeving van de vulope-
ning reinigen.
Olievuldop 1linksom draaiend
verwijderen.
Motorolie tot het voorgeschre-
ven peil bijvullen.
Motoroliepeil controleren
( 97)
Olievuldop 1door rechtsom
draaien aanbrengen.
