BMW MOTORRAD K 1200 S 2007 Livret de bord (in French)

Affichages
Affichages
Affichages standard.................. 20
Affichages avec l'ordinateur de
bord
EO
.............................. 22
Affichages avec le contrôle de la
pression des pneus RDC
EO
......... 22
Voyants d'avertissement
standard ............................. 22
Voyants d'avertissement de l'ordina-
teur de bord
EO
...................... 28
Voyants d'avertissement ABS ........ 30
Voyants d'avertissement ASC
EO
..... 33
Voyants d'avertissement RDC
EO
.... 36
Voyants d'avertissement DWA
(alarme antivol)
EO
.................... 40
319zAffichages

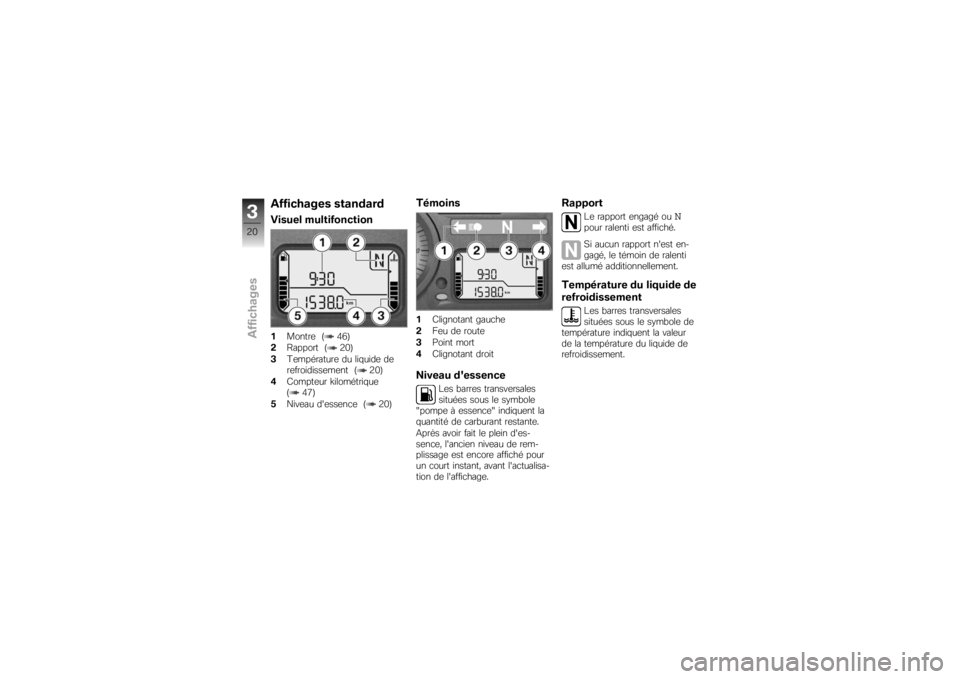

Affichages standardVisuel multifonction1Montre ( 46)
2 Rapport ( 20)
3 Température du liquide de
refroidissement ( 20)
4 Compteur kilométrique
( 47)
5 Niveau d'essence ( 20)
Témoins1Clignotant gauche
2 Feu de route
3 Point mort
4 Clignotant droitNiveau d'essence
Les barres transversales
situées sous le symbole
"pompe à essence" indiquent la
quantité de carburant restante.
Après avoir fait le plein d'es-
sence, l'ancien niveau de rem-
plissage est encore affiché pour
un court instant, avant l'actualisa-
tion de l'affichage.
Rapport
Le rapport engagé ou
N
pour ralenti est affiché.
Si aucun rapport n'est en-
gagé, le témoin de ralenti
est allumé additionnellement.
Température du liquide de
refroidissement
Les barres transversales
situées sous le symbole de
température indiquent la valeur
de la température du liquide de
refroidissement.
320zAffichages

Affichage de serviceSi le temps restant jusqu'au pro-
chain service est inférieur à un
mois, la date de service est affi-
chée pendant un court instant à
la suite du Pre-Ride-Check. Le
mois et l'année sont affichés sur
deux chiffres, séparés par un ti-
ret ; dans cet exemple, l'affichage
signifie "Mars 2007".En présence de kilométrages an-
nuels élevés, il peut éventuelle-
ment arriver de devoir avancer
la date d'échéance d'un service.
Si le kilométrage pour le service
avancé est inférieur à 1000 km,
les kilomètres restants sont dé-
comptés par pas de 100 km et
affichés pendant un court instant
à la suite du Pre-Ride-Check.
Si l'échéance de service a été
dépassée, le voyant général s'al-
lume (en jaune) en plus de l'af-
fichage de la date et du kilomé-
trage. L'indication "Service" est
affichée durablement. Si l'affichage de service ap-
paraît déjà plus d'un mois
avant l'échéance de service ou
si l'indication "Service" ne reste
pas affichée après le dépasse-
ment de l'échéance de service, la
date enregistrée dans le combi-
né d'instruments doit être réglée.
Cette situation peut apparaître
lorsque la batterie a été décon-
nectée pendant une période plus
ou moins longue.
Pour régler la date, adressez-
vous à un atelier spécialisé, de
préférence à un concessionnaire
BMW Motorrad.
321zAffichages

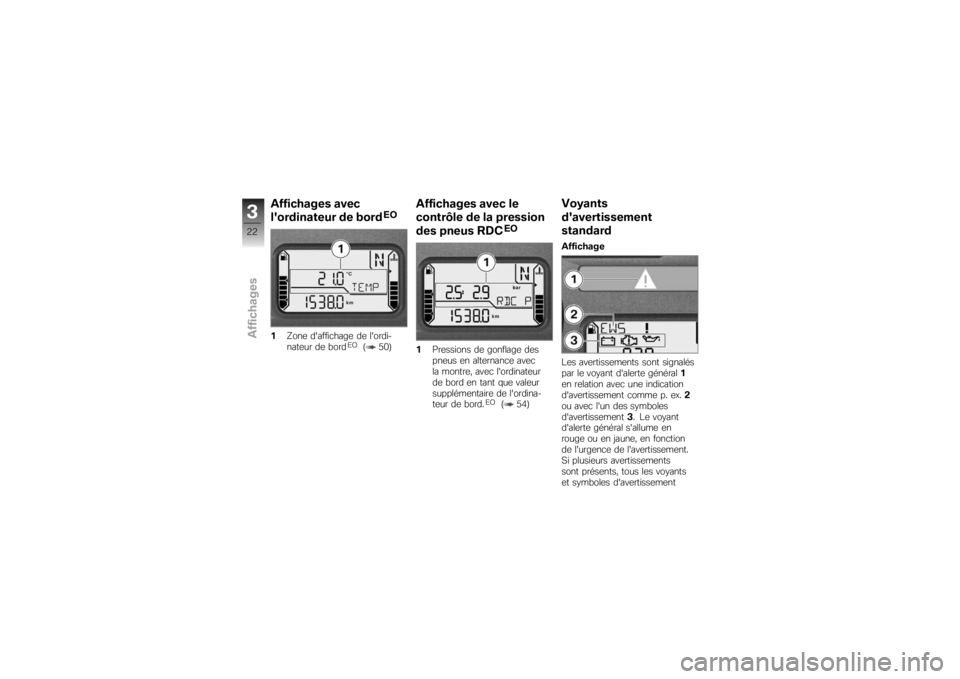

Affichages avec
l'ordinateur de bord
EO
1 Zone d'affichage de l'ordi-
nateur de bord
EO
( 50)
Affichages avec le
contrôle de la pression
des pneus RDC
EO
1 Pressions de gonflage des
pneus en alternance avec
la montre, avec l'ordinateur
de bord en tant que valeur
supplémentaire de l'ordina-
teur de bord.
EO
( 54)
Voyants
d'avertissement
standardAffichage
Les avertissements sont signalés
par le voyant d'alerte général 1
en relation avec une indication
d'avertissement comme p. ex. 2
ou avec l'un des symboles
d'avertissement 3. Le voyant
d'alerte général s'allume en
rouge ou en jaune, en fonction
de l'urgence de l'avertissement.
Si plusieurs avertissements
sont présents, tous les voyants
et symboles d'avertissement
322zAffichages

correspondants sont affichés, les
avertissements sont affichés tour
à tour.
Vous trouverez un aperçu des
avertissements possibles sur la
page suivante.
323zAffichages

Récapitulatif des voyants d'avertissementSignification
Est allumé en jaune
EWS !
est affiché EWS actif ( 25)
Est allumé en jaune
FUEL !
est affi-
ché Réserve d'essence atteinte ( 25)
Est allumé en
rouge L'affichage de tem-
pérature clignoteTempérature du liquide de refroidisse-
ment trop élevée ( 25)
Est allumé en jaune Est affichéMoteur en mode de secours ( 25)
Clignote en rouge Est affiché Pression d'huile moteur insuffisante ( 26)
Est allumé en
rouge Est affiché Courant de charge de la batterie insuffi-
sant ( 27)
Est allumé en jaune
LAMPR !
est affi-
ché Ampoule arrière défectueuse ( 27)
LAMPF !
est affi-
ché Ampoule avant défectueuse ( 27)
Est allumé en jaune
LAMPS !
est affi-
ché Ampoules défectueuses ( 28)
324zAffichages

EWS actifLe voyant d'alerte général
s'allume en jaune.EWS !
est affiché.
La clé utilisée n'est pas autorisée
pour le démarrage ou la commu-
nication entre la clé et l'électro-
nique moteur est perturbée. Enlever toute autre clé de la
moto se trouvant accrochée à
la clé de contact.
Utiliser la clé de rechange.
Faire remplacer la clé défec-
tueuse de préférence par un
concessionnaire BMW Motor-
rad.
Réserve d'essence atteinte Le voyant d'alerte général
s'allume en jaune.
FUEL !
est affiché.
Tout manque d'essence
peut provoquer des ratés
de combustion et le calage inat-
tendu du moteur. Les ratés de combustion peuvent endomma-
ger le catalyseur, le calage inat-
tendu du moteur peut provoquer
des accidents.
Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide.
Le réservoir d'essence contient
encore au maximum la réserve
d'essence.
Volume de réserve d'es-
sence
≥ 4l
Remplissage du réservoir
( 80)
Température du liquide de
refroidissement trop élevée Le voyant d'alerte général
s'allume en rouge.
L'affichage de température
clignote. Poursuivre la route lorsque
le moteur est trop chaud
risque d'endommager celui-ci.
Observer impérativement les me-
sures mentionnées ci-dessous.
La température du liquide de re-
froidissement est trop élevée.
Si possible, rouler dans la plage
de charge partielle pour refroi-
dir le moteur.
Dans les bouchons, couper le
moteur mais laisser le contact
pour que le ventilateur de re-
froidissement puisse tourner.
Si la température du liquide de
refroidissement est souvent
trop élevée, faire rechercher la
cause du défaut par un atelier
spécialisé, de préférence par
un concessionnaire BMW Mo-
torrad.
Moteur en mode de secours Le voyant d'alerte général
s'allume en jaune.
325zAffichages

Le symbole "moteur" est
affiché.
Le moteur se trouve en
mode de secours. Seule
une puissance de moteur réduite
est probablement disponible, ce
qui peut conduire à des situa-
tions de conduite dangereuses,
notamment lors des manoeuvres
de dépassement.
Adapter le style de conduite à
la possible puissance de moteur
réduite.
Le boîtier électronique moteur
a diagnostiqué un défaut. Dans
des cas exceptionnels, le moteur
cale et ne peut plus démarrer.
Sinon, le moteur passe en mode
de fonctionnement dégradé.
Il est possible de poursuivre la
route, la puissance du moteur
peut toutefois ne pas être dis-
ponible de façon habituelle.
Faire éliminer le défaut dès que
possible par un atelier spé- cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Pression d'huile moteur
insuffisante Le voyant d'alerte général
clignote en rouge.
Le symbole "burette
d'huile" est affiché.
La pression d'huile dans le cir-
cuit d'huile de graissage est trop
faible. Si le voyant s'allume, s'ar-
rêter immédiatement et couper le
moteur. L'avertissement de pression
d'huile moteur insuffisante
ne remplit pas la fonction d'un
témoin de niveau d'huile. Le ni-
veau d'huile moteur correct peut
être contrôlé uniquement sur l'in-
dicateur de niveau d'huile. L'origine de l'alerte d'une pres-
sion d'huile moteur insuffisante
peut être un niveau d'huile mo-
teur trop bas.
Contrôle du niveau d'huile mo-
teur ( 101)
Si le niveau d'huile est trop bas : Appoint d'huile moteur
( 102)
Si le niveau de l'huile moteur est
correct : Le fait de rouler avec une
pression d'huile moteur in-
suffisante peut endommager le
moteur.
Ne pas poursuivre la route.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
326zAffichages

Courant de charge de la
batterie insuffisantLe voyant d'alerte général
s'allume en rouge.
Le symbole "batterie" est
affiché.
Une batterie déchargée
peut entraîner un calage
inattendu du moteur et, en
conséquence, des situations de
conduite dangereuses.
Faire éliminer le défaut le plus
rapidement possible.
Si la batterie n'est plus
chargée, poursuivre sa
route risque de provoquer une
décharge profonde et par consé-
quent la destruction de la batte-
rie.
Eviter de poursuivre sa route.
La batterie ne se charge pas.
Il est possible de poursuivre sa
route jusqu'à ce que la batte-
rie soit déchargée. Le moteur peut toutefois caler subitement
et la batterie peut être totale-
ment déchargée et ainsi dé-
truite.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Ampoule arrière défectueuse Le voyant d'alerte général
s'allume en jaune.
LAMPR !
est affiché.
La défaillance d'une lampe
sur la moto représente un
risque pour la sécurité, car la mo-
to peut facilement ne pas être
vue par les autres usagers de la
route.
Remplacer les lampes défec-
tueuses le plus rapidement pos-
sible, emporter de préférence
toujours des lampes de réserve
correspondantes. Ampoule du feu arrière ou du feu
stop défectueuse.
Remplacement de l'ampoule
du feu stop et du feu arrière
( 125)
Ampoule avant défectueuse
LAMPF !
est affiché.
La défaillance d'une lampe
sur la moto représente un
risque pour la sécurité, car la mo-
to peut facilement ne pas être
vue par les autres usagers de la
route.
Remplacer les lampes défec-
tueuses le plus rapidement pos-
sible, emporter de préférence
toujours des lampes de réserve
correspondantes.
Ampoule du feu de croisement,
du feu de route, du feu de po-
sition ou du clignotant défec-
tueuse.
Remplacement de l'ampoule
du feu de croisement ( 120)
327zAffichages

Remplacement de l'ampoule
du feu de route ( 122)
Remplacement de l'ampoule
du feu de position ( 124)
Remplacement des ampoules
de clignotant avant ( 126)
Remplacement des ampoules
de clignotant arrière ( 128)
Ampoules défectueuses Le voyant d'alerte général
s'allume en jaune.LAMPS !
est affiché.
La défaillance d'une lampe
sur la moto représente un
risque pour la sécurité, car la mo-
to peut facilement ne pas être
vue par les autres usagers de la
route.
Remplacer les lampes défec-
tueuses le plus rapidement pos-
sible, emporter de préférence
toujours des lampes de réserve
correspondantes. Il existe une combinaison de plu-
sieurs défauts d'ampoule.
Lire les descriptions des dé-
fauts qui figurent plus loin.
Voyants
d'avertissement de
l'ordinateur de bord
EO
Affichage
Les avertissements de l'ordina-
teur de bord sont affichés dans la
zone 1.
Vous trouverez un aperçu des
avertissements possibles sur la
page suivante.
328zAffichages
