Vues d'ensemble
Vues d'ensemble
Vue d'ensemble côté gauche........ 11
Vue d'ensemble côté droit ........... 13
Sous la selle . . ....................... 14
Commodo côté gauche . . ............ 15
Commodo côté droit ................. 16
Combiné d'instruments . . ............ 17
Projecteur ........................... 18
29zVues d'ensemble

210zVues d'ensemble

Vue d'ensemble côté
gauche1Réglage de la portée du
projecteur (sous le combiné
d'instruments) ( 66)
2 Réservoir de liquide d'em-
brayage ( 107)
3 Réglage de la précharge
des ressorts arrière ( 61)
4 Serrure de la selle (sous le
feu arrière) ( 67)
5 Réglage de l'amortissement
à l'arrière ( 62)
6 Prise de courant ( 92)
211zVues d'ensemble

212zVues d'ensemble

Vue d'ensemble côté
droit1Affichage du niveau d'huile
moteur ( 101)
2 Orifice de remplissage de
carburant ( 80)
3 Compartiment de la batterie
( 132)
4 Réservoir de liquide de frein
avant ( 104)
5 Plaque constructeur (sur le
tube transversal, à l'arrière)
6 Numéro de châssis (sur le
flanc, à l'avant droit)
7 Réservoir de liquide de frein
arrière ( 106)
213zVues d'ensemble

Sous la selle1Support pour casque
( 68)
2 Outillage de bord ( 100)
3 Orifice de remplissage
d'huile moteur ( 102)
214zVues d'ensemble

Commodo côté gauche1Utilisation du compteur kilo-
métrique ( 47), Utilisation
de l'ordinateur de bord
EO
( 50)
2 Utilisation de la fonction
ASC
EO
( 58)
3 Utilisation de l'ESA
EO
( 63)
4 Avertisseur sonore
5 Clignotant gauche ( 55),
Signal de détresse ( 56)
6 Feu de route et appel de
phare ( 55)
215zVues d'ensemble

Commodo côté droit1Coupe-circuit ( 57)
2 Bouton de démarreur
( 74)
3 Chauffage des poignées
EO
( 58)
4 Clignotant droit ( 56),
Signal de détresse ( 56)
5 Clignotants à l'arrêt ( 56),
Feux de détresse à l'arrêt
( 57)
216zVues d'ensemble

Combiné d'instruments1Compte-tours
2 Compteur de vitesse
3 Témoins ( 20)
4 Visuel multifonction ( 20)
5 Témoin DWA (alarme an-
tivol) (EO) et capteur de
l'éclairage des instruments
6 Sélection de l'affichage
( 47)
Remise à zéro du comp-
teur kilométrique journalier
( 48)
Réglage de la montre
( 46)
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique.
217zVues d'ensemble

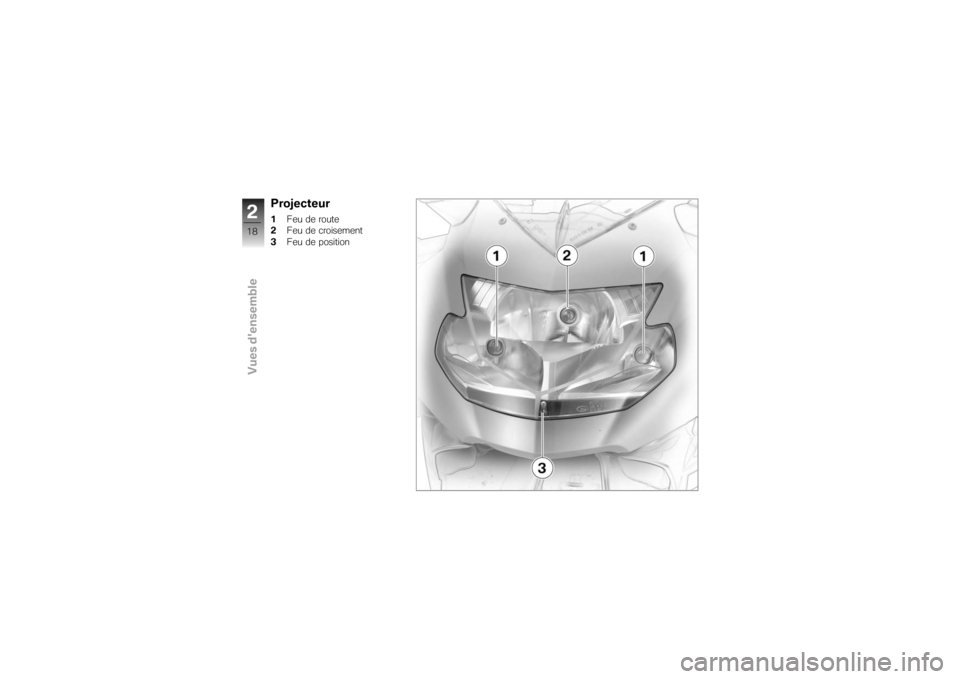

Projecteur1Feu de route
2 Feu de croisement
3 Feu de position
218zVues d'ensemble
