BMW MOTORRAD K 1200 S 2007 Manual de instrucciones (in Spanish)

Sinopsis
Sinopsis
Vista general del lado izquierdo...... 11
Vista general del lado derecho ....... 13
Bajo el asiento ....................... 14
Conjunto del puño izquierdo ......... 15
Conjunto del puño derecho .......... 16
Cuadro de instrumentos . ............ 17
Faro ................................. 18
29zSinopsis

210zSinopsis

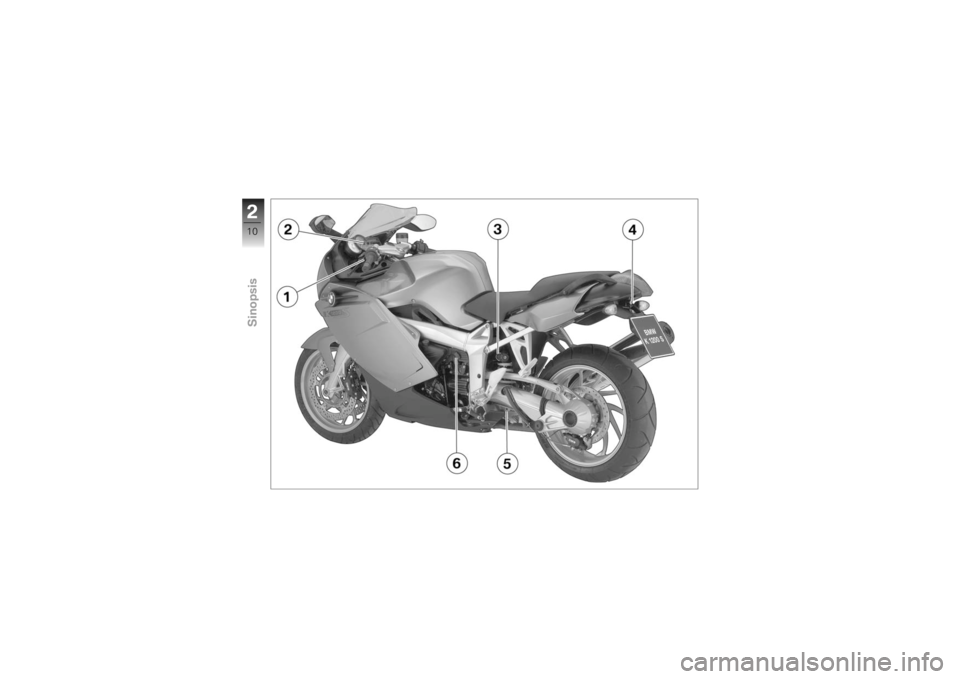

Vista general del lado
izquierdo1Ajuste del alcance de los
faros (bajo el cuadro de ins-
trumentos) ( 68)
2 Depósito del líquido del em-
brague ( 108)
3 Ajuste del pretensado del
muelle trasero ( 63)
4 Cerradura del asiento (bajo
el piloto trasero) ( 68)
5 Ajuste de la amortiguación
trasera ( 64)
6 Toma de corriente ( 92)
211zSinopsis

212zSinopsis

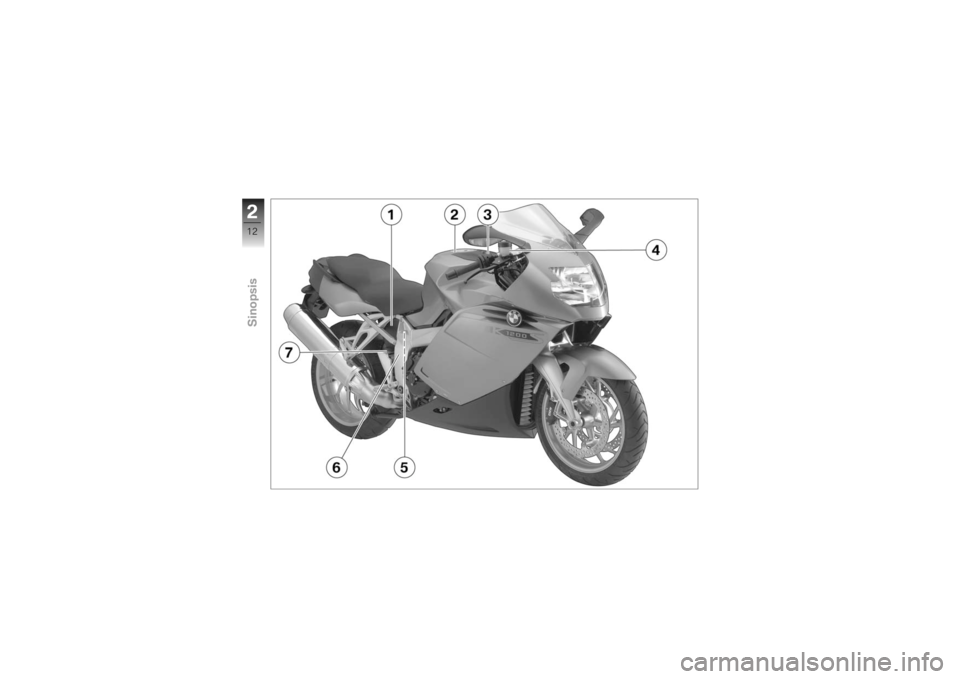

Vista general del lado
derecho1Indicador de nivel de aceite
del motor ( 101)
2 Boca de llenado de com-
bustible ( 83)
3 Compartimento de la batería
( 133)
4 Depósito de líquido de fre-
nos delantero ( 104)
5 Placa de características (en
el tubo transversal trasero)
6 Número de chasis (en el
lateral delantero derecho)
7 Depósito de líquido de fre-
nos trasero ( 107)
213zSinopsis

Bajo el asiento1Soporte para casco ( 70)
2 Herramientas de a bordo
( 100)
3 Abertura de llenado de acei-
te de motor ( 103)
214zSinopsis

Conjunto del puño
izquierdo1Manejo del cuentakilóme-
tros ( 49), Manejo del
ordenador de a bordo
EO
( 52)
2 Manejo del ASC
EO
( 60)
3 Manejo del Electronic
Suspension Adjustment
EO
( 64)
4 Bocina
5 Intermitente izquierdo
( 57), Intermitentes de
advertencia ( 58)
6 Luces de carretera y ráfagas
( 56)
215zSinopsis

Conjunto del puño
derecho1Interruptor de parada de
emergencia ( 59)
2 Tecla de arranque ( 76)
3 Calefacción de puños
EO
( 60)
4 Intermitente derecho
( 57), Intermitentes de
advertencia ( 58)
5 Intermitentes desconecta-
dos. ( 58), Intermitentes
de advertencia desconecta-
dos ( 59)
216zSinopsis

Cuadro de
instrumentos1Cuentarrevoluciones
2 Velocímetro
3 Testigos de control ( 20)
4 Pantalla multifunción
( 20)
5 Testigo de control de la
alarma antirrobo (EO) y sen-
sor de iluminación de los
instrumentos
6 Seleccionar el indicador
( 49)
Poner a cero el cuentakiló-
metros parcial ( 50)
Ajustar el reloj ( 48)
La iluminación del cuadro
de instrumentos está do-
tada de un sistema de conmuta-
ción automático de día y noche.
217zSinopsis

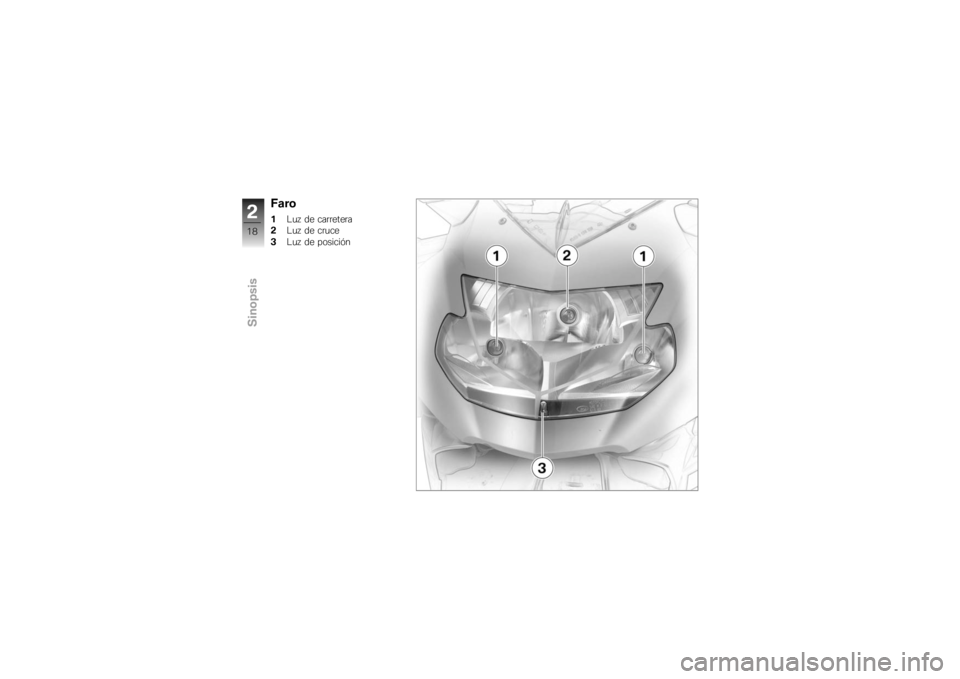

Faro1Luz de carretera
2 Luz de cruce
3 Luz de posición
218zSinopsis
