Indicadores
Indicadores
Indicaciones estándar................ 20
Indicaciones con ordenador de a bor-
do
EO
................................. 22
Indicaciones con control de la pre-
sión de inflado de los neumáticos
RDCEO
.............................. 22
Indicadores de advertencia están-
dar................................... 22
Indicadores de advertencia del orde-
nador de a bordo
EO
................. 29
Indicadores de advertencia del
ABS ................................. 31
Indicadores de advertencia de
ASC
EO
.............................. 34
Indicadores de advertencia del
RDC
EO
.............................. 37
Indicadores de advertencia de la alar-
ma antirrobo (DWA)
EO
............... 41
319zIndicadores

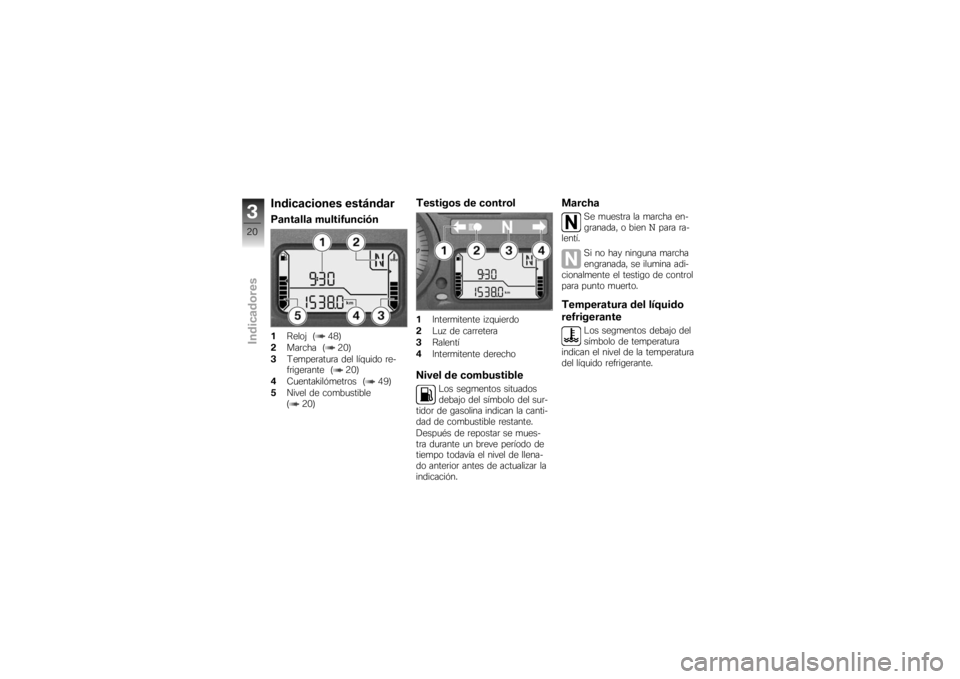

Indicaciones estándarPantalla multifunción1Reloj ( 48)
2 Marcha ( 20)
3 Temperatura del líquido re-
frigerante ( 20)
4 Cuentakilómetros ( 49)
5 Nivel de combustible
( 20)
Testigos de control1Intermitente izquierdo
2 Luz de carretera
3 Ralentí
4 Intermitente derechoNivel de combustible
Los segmentos situados
debajo del símbolo del sur-
tidor de gasolina indican la canti-
dad de combustible restante.
Después de repostar se mues-
tra durante un breve período de
tiempo todavía el nivel de llena-
do anterior antes de actualizar la
indicación.
Marcha
Se muestra la marcha en-
granada, o bien
Npara ra-
lentí.
Si no hay ninguna marcha
engranada, se ilumina adi-
cionalmente el testigo de control
para punto muerto.
Temperatura del líquido
refrigerante
Los segmentos debajo del
símbolo de temperatura
indican el nivel de la temperatura
del líquido refrigerante.
320zIndicadores

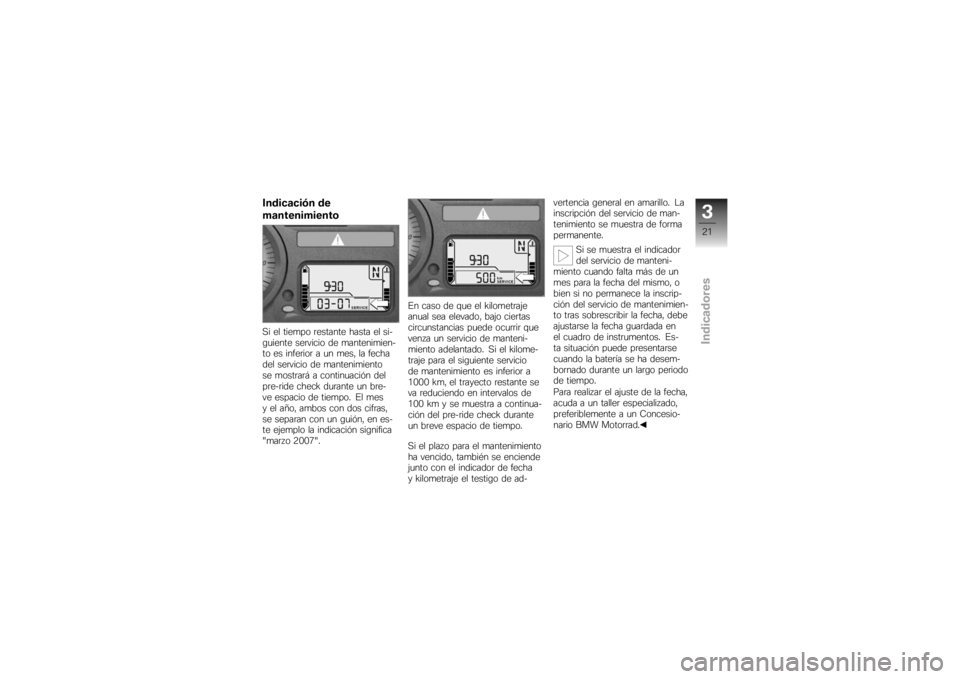

Indicación de
mantenimientoSi el tiempo restante hasta el si-
guiente servicio de mantenimien-
to es inferior a un mes, la fecha
del servicio de mantenimiento
se mostrará a continuación del
pre-ride check durante un bre-
ve espacio de tiempo. El mes
y el año, ambos con dos cifras,
se separan con un guión, en es-
te ejemplo la indicación significa
"marzo 2007".En caso de que el kilometraje
anual sea elevado, bajo ciertas
circunstancias puede ocurrir que
venza un servicio de manteni-
miento adelantado. Si el kilome-
traje para el siguiente servicio
de mantenimiento es inferior a
1000 km, el trayecto restante se
va reduciendo en intervalos de
100 km y se muestra a continua-
ción del pre-ride check durante
un breve espacio de tiempo.
Si el plazo para el mantenimiento
ha vencido, también se enciende
junto con el indicador de fecha
y kilometraje el testigo de ad-vertencia general en amarillo. La
inscripción del servicio de man-
tenimiento se muestra de forma
permanente.
Si se muestra el indicador
del servicio de manteni-
miento cuando falta más de un
mes para la fecha del mismo, o
bien si no permanece la inscrip-
ción del servicio de mantenimien-
to tras sobrescribir la fecha, debe
ajustarse la fecha guardada en
el cuadro de instrumentos. Es-
ta situación puede presentarse
cuando la batería se ha desem-
bornado durante un largo periodo
de tiempo.
Para realizar el ajuste de la fecha,
acuda a un taller especializado,
preferiblemente a un Concesio-
nario BMW Motorrad.
321zIndicadores

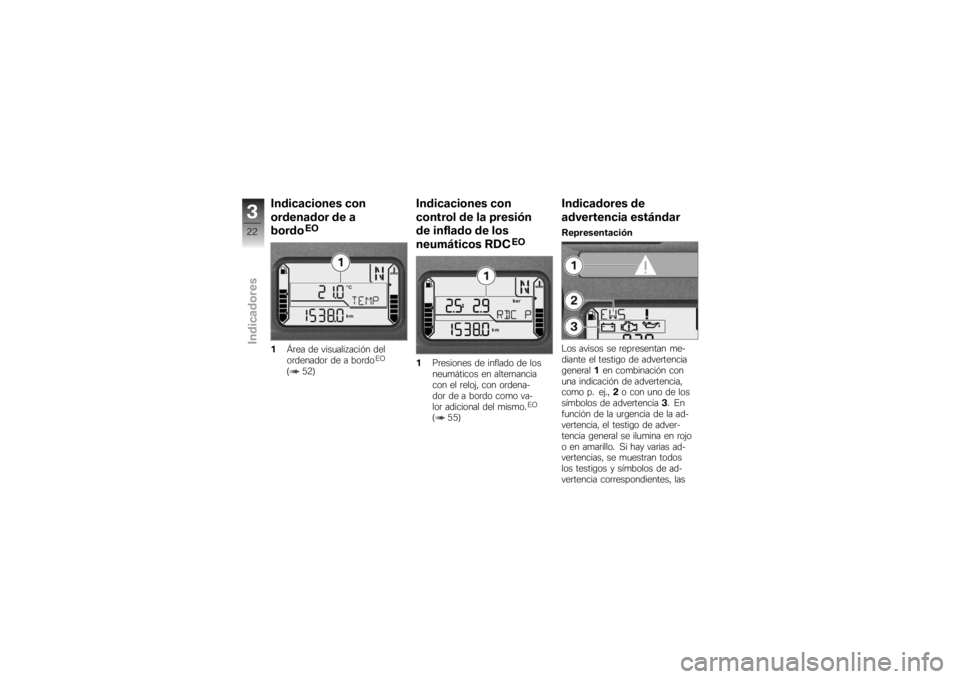

Indicaciones con
ordenador de a
bordo
EO
1 Área de visualización del
ordenador de a bordo
EO
( 52)
Indicaciones con
control de la presión
de inflado de los
neumáticos RDC
EO
1 Presiones de inflado de los
neumáticos en alternancia
con el reloj, con ordena-
dor de a bordo como va-
lor adicional del mismo.
EO
( 55)
Indicadores de
advertencia estándarRepresentación
Los avisos se representan me-
diante el testigo de advertencia
general 1en combinación con
una indicación de advertencia,
como p. ej., 2o con uno de los
símbolos de advertencia 3.En
función de la urgencia de la ad-
vertencia, el testigo de adver-
tencia general se ilumina en rojo
o en amarillo. Si hay varias ad-
vertencias, se muestran todos
los testigos y símbolos de ad-
vertencia correspondientes, las
322zIndicadores

indicaciones de advertencia se
muestran de forma alternada.
En la siguiente página se mues-
tra una vista general de las posi-
bles advertencias.
323zIndicadores

Vista general de los indicadores de advertenciaSignificado
Se ilumina en ama-
rilloSe muestra la ad-
vertencia
EWS !
EWS activo ( 26)
Se ilumina en ama-
rillo Se muestra la ad-
vertencia
FUEL !
Se ha alcanzado el nivel de reserva
( 26)
Se ilumina en rojo El indicador de
temperatura par-
padeaTemperatura del líquido refrigerante de-
masiado alta ( 26)
Se ilumina en ama-
rillo Aparece
Motor en funcionamiento de emergencia
( 27)
Parpadea en rojo Aparece Presión de aceite del motor insuficiente
( 27)
Se ilumina en rojo Aparece
Corriente de carga de batería insuficiente
( 28)
Se ilumina en ama-
rillo Se muestra
la advertencia
LAMPR !
Avería en la lámpara trasera ( 28)
Se muestra
la advertencia
LAMPF !
Avería en la lámpara delantera ( 28)
324zIndicadores

Significado
Se ilumina en ama-
rilloSe muestra
la advertencia
LAMPS !
Avería en las lámparas ( 29)
325zIndicadores

EWS activoEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra la advertenciaEWS !La llave utilizada no está autori-
zada para el arranque, o la co-
municación entre la llave y el sis-
tema electrónico del motor está
interrumpida.
Retirar la llave situada en el
encendido.
Utilizar la llave de repuesto.
Encargar la sustitución de la
llave defectuosa preferiblemen-
te en un Concesionario BMW
Motorrad.
Se ha alcanzado el nivel de
reserva El testigo de advertencia
general se ilumina en ama-
rillo. Se muestra la advertencia
FUEL !
La falta de combustible
puede provocar fallos de
combustión y que el motor se
apague repentinamente. Los fa-
llos de combustión pueden dañar
el catalizador, el paro repentino
del motor puede provocar acci-
dentes.
No agotar el contenido del depó-
sito de combustible.
En el depósito queda como má-
ximo la reserva de combustible.
Cantidad de reserva de
combustible
≥ 4l
Repostar ( 83)
Temperatura del líquido
refrigerante demasiado alta El testigo de advertencia
general se ilumina en rojo. El indicador de temperatura
parpadea.
En caso de sobrecalenta-
miento del motor, la con-
tinuación de la marcha puede
provocar daños en el motor.
Observar siempre las medidas
descritas más abajo.
La temperatura del líquido refri-
gerante es demasiado alta.
Si es posible, para que el mo-
tor se refrigere, conducir en
carga parcial.
Apagar el motor en retencio-
nes, pero dejar el encendido
conectado para que el ventila-
dor siga funcionando.
Si la temperatura del refrige-
rante se eleva con demasiada
frecuencia, se recomienda acu-
dir lo antes posible a un taller
especializado, preferiblemen-
te a un Concesionario BMW
Motorrad.
326zIndicadores

Motor en funcionamiento de
emergenciaEl testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra el símbolo de
motor.
El motor se encuentra en
funcionamiento de emer-
gencia. Es probable que esté
disponible solo una potencia re-
ducida del motor la cual, en ma-
niobras de adelantamiento, pude
provocar situaciones peligrosas.
Adaptar la conducción a la po-
tencia actual del motor, que pro-
bablemente se ha reducido.
La unidad de mando del motor
ha diagnosticado una avería. En
casos excepcionales, el motor
se apaga y no puede volver a
arrancarse. En el resto de casos,
el motor continúa funcionando en
modo de emergencia. Se puede proseguir la marcha,
pero es posible que no se dis-
ponga de la potencia del motor
acostumbrada.
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para reparar la
avería.
Presión de aceite del motor
insuficiente El testigo de advertencia
general parpadea en rojo.
Se muestra el símbolo de la
aceitera.
La presión de aceite del circuito
de lubricación es demasiado ba-
ja. Si se enciende el testigo de
advertencia parar de inmediato y
apagar el motor. La advertencia de presión
de aceite de motor insufi-
ciente no cumple la función de
un control del nivel de aceite. El nivel de aceite correcto sólo se
puede controlar en el indicador
de nivel de aceite.
La causa de la advertencia de
presión de aceite de motor insu-
ficiente puede ser que el nivel de
aceite de motor sea demasiado
bajo.
Comprobar el nivel de aceite
del motor ( 101)
Si el nivel de aceite del motor es
demasiado bajo:
Añadir aceite del motor
( 103)
Con un nivel de aceite del motor
correcto: Si se conduce con una pre-
sión de aceite del motor
insuficiente, el motor puede re-
sultar dañado.
No continuar la marcha.
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
327zIndicadores

BMW Motorrad, para reparar la
avería.
Corriente de carga de batería
insuficiente El testigo de advertencia
general se ilumina en rojo.
Se muestra el símbolo de la
batería.
Una batería descargada
puede causar una parada
inesperada del motor y originar
con ello una situación peligrosa.
Encargar lo más rápidamente po-
sible la reparación de la avería.
Si ya no se carga la batería,
proseguir la marcha puede
resultar en una descarga comple-
ta y dañar irremediablemente la
batería.
Si es posible, no proseguir la
marcha. La batería no se carga.
Se puede proseguir la marcha
hasta que se descargue la ba-
tería. No obstante, el motor se
puede parar sin previo aviso y
la batería se puede descargar
por completo y averiarse irre-
mediablemente.
Se recomienda acudir a un ta-
ller especializado, a ser posible
a un Concesionario BMW Mo-
torrad, para subsanar el fallo.
Avería en la lámpara trasera El testigo de advertencia
general se ilumina en ama-
rillo.
Se muestra la advertencia
LAMPR !
El hecho de que se funda
una lámpara de la motoci-
cleta supone un riesgo para la
seguridad, ya que es posible que
los otros conductores no vean la
máquina.
Sustituir las lámparas defectuo- sas con la mayor brevedad po-
sible; es aconsejable disponer
siempre de las lámparas de re-
cambio correspondientes.
Defecto en la lámpara de la luz
trasera o del freno.
Sustituir la lámpara de los
frenos y la de la luz trasera
( 125)
Avería en la lámpara
delantera
Se muestra la advertencia
LAMPF !
El hecho de que se funda
una lámpara de la motoci-
cleta supone un riesgo para la
seguridad, ya que es posible que
los otros conductores no vean la
máquina.
Sustituir las lámparas defectuo-
sas con la mayor brevedad po-
sible; es aconsejable disponer
siempre de las lámparas de re-
cambio correspondientes.
