diagnosticarse durante la mar-
cha.El símbolo de ASC parpa-
dea.
Autodiagnóstico del ASC
concluido El testigo de advertencia del
ASC se apaga.
En caso de que tras concluir
el autodiagnóstico del ASC se
muestre un error: Es posible continuar con la
marcha. Sin embargo, hay que
recordar que la función ASC no
está disponible.
Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para subsanar
el fallo.
RodajeLos primeros 1000 kmDurante el rodaje se debe cir-
cular cambiando frecuente-
mente de gama de carga y de
revoluciones.
En lo posible, circular por
carreteras sinuosas, con
subidas y bajadas ligeras, en
lugar de autopistas.
Si se supera el régimen
previsto durante el rodaje,
el desgaste del motor se acelera.
Respetar el número de revolucio-
nes prescrito para el rodaje.
No rebasar el número de re-
voluciones prescrito para el
rodaje.
Número de revoluciones
durante el rodaje
<7000 min
-1
No dar acelerones en plena
carga. Con carga plena evitar núme-
ros de revoluciones bajos.
Después de recorrer 500 -
1200 km, llevar a cabo la pri-
mera inspección.
Pastillas de frenoLas pastillas de freno nuevas ne-
cesitan un cierto periodo de "ro-
daje", y por lo tanto no disponen
de la fuerza de fricción ideal du-
rante los primeros 500 km. Para
compensar el rendimiento redu-
cido de frenado hay que ejercer
una presión mayor sobre la ma-
neta o el pedal del freno.
Las pastillas de freno nue-
vas pueden alargar con-
siderablemente el recorrido de
frenado.
Frenar a tiempo.
579zConducir

NeumáticosLos neumáticos nuevos presen-
tan una superficie lisa. Por lo
tanto, precisan un periodo de
rodaje con conducción moderada
e inclinaciones laterales diferen-
tes para alcanzar la rugosidad
necesaria. Una vez acabado el
rodaje, los neumáticos gozan de
la adherencia correcta en toda su
superficie.Los neumáticos nuevos aún
no tienen una adherencia
total, en inclinaciones laterales
extremas existe riesgo de acci-
dente.
Evitar las inclinaciones laterales
extremas.
Frenos¿Cómo puede alcanzarse
el recorrido de frenado
más corto?En un proceso de frenado la dis-
tribución dinámica de la carga
varía entre la rueda delantera y la
trasera. Cuanto mayor es la fuer-
za de frenado ejercida, más carga
se aplica sobre la rueda delante-
ra. Cuanto mayor es la carga en
la rueda, más fuerza de frenado
puede transferirse.
Para alcanzar el recorrido de fre-
nado más corto, el freno de la
rueda delantera debe accionarse
de forma ininterrumpida y apli-
cando una fuerza creciente. De
este modo, el incremento dinámi-
co de carga en la rueda delantera
se aprovecha de forma óptima.
Asimismo, el embrague debe ac-
cionarse al mismo tiempo. En los
ejercicios de "frenado violento"
practicados con frecuencia, en los que la presión de frenado se
genera rápidamente y con plena
intensidad, la distribución dinámi-
ca de la carga no puede seguir el
aumento del retardo y la fuerza
de frenado no se puede transfe-
rir completamente a la calzada.
Para que la rueda delantera no
se bloquee, el sistema de ABS
interviene para reducir la presión
de frenado lo que comporta un
recorrido de frenado mayor.
Descensos prolongados
Si se utiliza exclusivamente
el freno trasero en descen-
sos prolongados, existe el riesgo
de que este freno pierda eficien-
cia. Bajo condiciones extremas,
pueden llegar a recalentarse y
deteriorarse los frenos.
Accionar los frenos de las ruedas
delantera y trasera y utilizar el
freno del motor.
580zConducir

Frenos húmedos
Tras lavar la motocicleta,
haber atravesado agua o en
caso de lluvia intensa, el efecto
de frenado puede verse retarda-
do debido a que los discos y las
pastillas de freno estén mojados.
Frenar a tiempo hasta que los
frenos se hayan secado.
Capas de sal sobre el
freno
Al circular sobre carrete-
ras con sal antihielo puede
reducirse la eficiencia de los fre-
nos, si no se utilizan durante un
periodo largo de tiempo.
Frenar a tiempo hasta que la ca-
pa de sal sobre los discos de fre-
no y las pastillas se haya elimina-
do por el efecto de los frenos.
Aceite o grasa en los
frenos
Las capas de aceite y gra-
sa depositadas sobre los
discos y las pastillas de freno re-
ducen notablemente el efecto de
frenado.
Comprobar, especialmente des-
pués de las reparaciones y los
trabajos de mantenimiento, que
los discos y las pastillas de freno
no tienen grasa ni aceite.
Frenos sucios
Si se circula por carrete-
ras sucias o con un firme
irregular puede verse reducida la
acción de frenado como conse-
cuencia de la suciedad acumula-
da sobre los discos y las pastillas
de freno.
Frenar a tiempo hasta que los
frenos estén limpios por el efecto
de frenado.
Parar la motocicletaApoyar sobre el caballete
lateral
Si las condiciones del suelo
no son adecuadas, no se
garantiza un apoyo correcto de la
motocicleta.
Asegurarse de que el suelo de
la zona del caballete es llano y
resistente.
Apagar el motor.
Accionar el freno manual.
Colocar la motocicleta endere-
zada y equilibrarla.
Desplegar el caballete lateral
empujando con el pie izquierdo
hasta el tope. El caballete lateral sólo está
diseñado para soportar el
peso de la motocicleta.
Evitar sentarse sobre la motoci-
cleta si está puesto el caballete
lateral.
581zConducir

Inclinar lentamente la motoci-
cleta sobre el caballete, liberar
la carga y descender por la iz-
quierda.Si la motocicleta está apo-
yada sobre el caballete la-
teral, dependerá del tipo de suelo
que el manillar pueda moverse
mejor hacia la izquierda o hacia la
derecha. Sin embargo, sobre un
suelo llano, la motocicleta está
más estable con el manillar gira-
do hacia la izquierda en lugar de
hacia la derecha.
Sobre un suelo llano, girar el
manillar siempre a la izquierda
para bloquear la cerradura del
manillar.
Girar el manillar hasta el tope
derecho o izquierdo.
Comprobar que la motocicleta
queda segura sobre el caballe-
te. Si se detiene la motocicleta
en una pendiente, situarla
en dirección "cuesta arriba" y
engranar la primera marcha.
Bloquear la cerradura del mani-
llar.
Quitar el caballete lateralDesbloquear la cerradura del
manillar.
Sujetar el manillar con ambas
manos por el lado izquierdo.
Accionar el freno manual.
Pasar la pierna derecha por
encima del asiento poniendo
recta la motocicleta.
Colocar la motocicleta endere-
zada y equilibrarla. Si la motocicleta comien-
za a rodar con el caballete
lateral desplegado, éste puede
engancharse en el suelo y provo-
car la caída de la motocicleta.
Plegar el caballete lateral antes
de mover el vehículo. Sentarse y recoger el caballete
lateral con el pie izquierdo.
Apoyar sobre el caballete
central
AO
Si las condiciones del suelo
no son adecuadas, no se
garantiza un apoyo correcto de la
motocicleta.
Asegurarse de que el suelo de
la zona del caballete es llano y
resistente.
Apagar el motor.
Descender con la mano iz-
quierda en el puño izquierdo
del manillar.
Sujetar el asidero del acompa-
ñante o el semichasis trasero
con la mano derecha.
Presionar con el pie derecho
el caballete central hacia abajo
hasta que los patines descan-
sen sobre el suelo.
Con todo el peso del cuerpo,
apoyar la motocicleta sobre el
582zConducir

caballete central y al mismo
tiempo tirar de ella hacia atrás.El caballete central puede
plegarse con un movimien-
to fuerte, lo que provocaría la caí-
da de la motocicleta.
No hay que sentarse sobre la
motocicleta si está desplegado el
caballete central.
Comprobar que la motocicleta
queda segura sobre el caballe-
te.
Bloquear la cerradura del mani-
llar.Bajar del caballete
central
AO
Desbloquear la cerradura del
manillar.
Mano izquierda en el puño iz-
quierdo del manillar.
Sujetar el asidero de acompa-
ñante o el semichasis trasero
con la mano derecha. Empujar hacia delante la moto-
cicleta para bajarla del caballete
central.
Comprobar que el caballete
central está completamente
recogido.
Repostar
El combustible se inflama
con facilidad. El fuego pró-
ximo al depósito de combustible
puede provocar un incendio o
una explosión.
No fumar ni manipular fuego
mientras se trabaja en el depó-
sito de combustible.
El combustible se expan-
de si está expuesto a altas
temperaturas. Si el depósito de
combustible está excesivamente
lleno puede derramarse combus-
tible sobre la rueda trasera. Se
corre el riesgo de sufrir una caí-
da.
Repostar como máximo hasta el borde inferior de la boca de
llenado.
El combustible puede ata-
car las superficies de plás-
tico haciendo que queden mates
o deslucidas.
Si el combustible entra en con-
tacto con piezas de plástico pro-
ceder de inmediato a la limpieza
de estas.
El combustible puede ata-
car el material del parabri-
sas haciendo que quede mate o
deslucido.
Si el combustible entra en con-
tacto con el parabrisas limpiar
éstas de inmediato.
El combustible con plomo
puede destruir el cataliza-
dor.
Utilizar solo combustible sin
plomo.
583zConducir

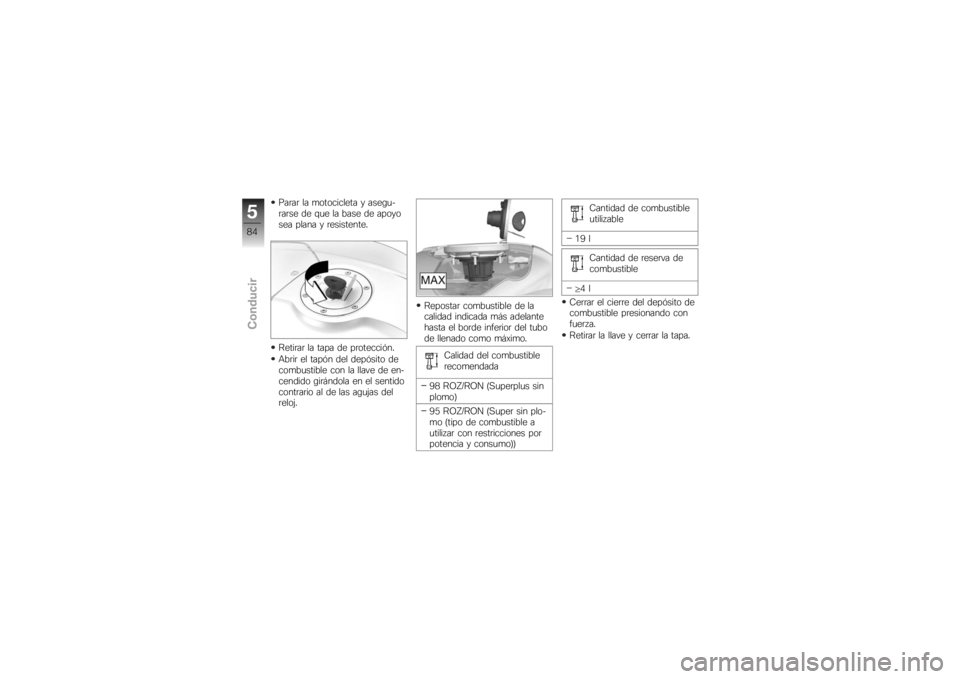

Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Retirar la tapa de protección.
Abrir el tapón del depósito de
combustible con la llave de en-
cendido girándola en el sentido
contrario al de las agujas del
reloj.Repostar combustible de la
calidad indicada más adelante
hasta el borde inferior del tubo
de llenado como máximo.
Calidad del combustible
recomendada
98 ROZ/RON (Superplus sin
plomo)
95 ROZ/RON (Super sin plo-
mo (tipo de combustible a
utilizar con restricciones por
potencia y consumo)) Cantidad de combustible
utilizable
19 l Cantidad de reserva de
combustible
≥ 4l
Cerrar el cierre del depósito de
combustible presionando con
fuerza.
Retirar la llave y cerrar la tapa.
584zConducir

Técnica en detalle
Técnica en detalle
Sistema de frenos con sistema BMW
Motorrad Integral ABS . . ............. 86
Gestión del motor con BMW Mo-
torrad ASC
EO
........................ 88
Control de presión de neumáticos
RDC
EO
.............................. 90
685zTécnica en detalle

Sistema de frenos con
sistema BMW Motorrad
Integral ABSFreno semiintegralSu motocicleta está equipada
con un freno semiintegral. En
este sistema de frenos se activan
los frenos delantero y trasero de
forma conjunta con la maneta del
freno. El pedal del freno actúa
solamente sobre el freno trasero.
Durante el frenado, el BMW Mo-
torrad Integral ABS adapta la dis-
tribución de la fuerza de frenado
entre los frenos delantero y tra-
sero a la carga de la motocicleta.La función Integral dificulta
notablemente el giro de la
rueda trasera con el freno de la
rueda delantera apretado (Burn
Out). Como consecuencia pue-
den producirse daños en el freno
de la rueda trasera y en el em-
brague. No realizar Burn Outs.
¿Cómo funciona el ABS?La fuerza de frenado máxima que
se puede transferir a la calzada
depende entre otros factores del
coeficiente de fricción de la su-
perficie de la calzada. La gravilla,
el hielo o la nieve, así como los
firmes mojados ofrecen un coe-
ficiente de fricción considerable-
mente menor que un pavimento
asfaltado seco y limpio. Cuanto
peor es el coeficiente de fricción
de la calzada, más largo es el re-
corrido de frenado.
Si el conductor aumenta la pre-
sión de frenado y supera la fuer-
za de frenado máxima que se
puede transferir, las ruedas em-
piezan a bloquearse y se pierde
estabilidad de marcha, con lo que
aumenta las probabilidades de
una caída. Para evitar esta si-
tuación, el sistema ABS ajusta
la presión de frenado a la fuerzade frenado máxima transferible
de modo que las ruedas puedan
seguir girando y la estabilidad
de marcha se mantenga inde-
pendientemente del estado de la
calzada.
¿Qué sucede si la calzada
presenta desniveles?Los cambios de rasante o desni-
veles en la calzada pueden pro-
piciar una pérdida temporal de
contacto entre los neumáticos
y la superficie de la calzada ha-
ciendo que la fuerza de frenado
transmisible se reduzca hasta
cero. Si se frena en esta situa-
ción, el ABS reduce la presión
de frenado para garantizar la es-
tabilidad de marcha cuando los
neumáticos vuelven a entrar en
contacto con la calzada. En es-
te momento, el BMW Motorrad
Integral ABS debe presuponer
coeficientes de fricción extre-
madamente bajos (gravilla, hielo,
686zTécnica en detalle

nieve) para permitir que las pro-
pulsadas giren en cualquier caso
y garantizar así la estabilidad de
marcha. Una vez se han detec-
tado las circunstancias reales el
sistema efectúa una regulación
para aplicar la presión de frenado
óptima.¿Cómo nota el conductor
el BMW Motorrad Integral
ABS?Si el sistema ABS debe reducir
la fuerza de frenado debido a
las circunstancias descritas, en
la maneta del freno se sienten
vibraciones.
Si se acciona la maneta del fre-
no, a través de la función Integral
también se genera presión de
frenado en la rueda trasera. Si el
pedal del freno se acciona des-
pués, la presión de frenado ya
creada se aprecia como contra-
presión en menos tiempo que siel pedal se acciona antes o junto
con la maneta del freno.
Elevación de la rueda
traseraCuando la adherencia entre los
neumáticos y la calzada es muy
elevada, la rueda delantera tarda
mucho en bloquearse o ni siquie-
ra lo hace aunque se frene con
mucha intensidad. Por ello, el
sistema de regulación del ABS
también debe actuar con mucho
retardo o no actuar. En tal caso,
la rueda trasera puede elevarse,
lo que puede provocar el vuelco
de la motocicleta.
Un frenado intenso puede
causar que la rueda trasera
se levante sobre el suelo.
Al frenar, tener en cuenta que el
sistema de regulación del ABS
no puede proteger en todos los
casos del levantamiento de la
rueda trasera.
¿Cómo está diseñado el
BMW Motorrad Integral
ABS?El BMW Motorrad Integral ABS
garantiza, en el marco de la físi-
ca de conducción, la estabilidad
de marcha sobre cualquier tipo
de firme. No obstante, el sistema
no ha sido concebido para exi-
gencias especiales que puedan
surgir bajo condiciones de com-
petencia extremas en caminos de
tierra o circuitos.Situaciones especialesPara detectar la tendencia al blo-
queo de las ruedas se comparan,
entre otros aspectos, las revolu-
ciones de la rueda delantera y la
trasera. Si durante un período de
tiempo prolongado se registran
valores no plausibles, la función
ABS se desconectará por moti-
vos de seguridad y se mostrará
un error de ABS. La condición
para que se produzca un men-
687zTécnica en detalle

saje de error es que el autodiag-
nóstico haya concluido.
Además de los problemas en
el BMW Motorrad Integral ABS
también los estados de conduc-
ción anómalos pueden provocar
mensajes de error.
Estados de conducción
anómalos:Calentamiento del motor con
el vehículo sobre el caballete
central o el bastidor auxiliar, en
ralentí o con la marcha metida.
Rueda trasera bloqueada du-
rante un período de tiempo
prolongado por el freno mo-
tor, por ejemplo al arrancar en
campo abierto.
En caso de que debido a uno de
los estados de conducción des-
critos anteriormente se produjera
un mensaje de error, la función
ABS se puede volver a activar
desconectándola y volviéndola a
conectar.
¿Cómo influye un
mantenimiento periódico?
Todos los sistemas técni-
cos deben seguir un plan
de mantenimiento para seguir
siendo efectivos.
Para garantizar que el estado de
mantenimiento del BMW Mo-
torrad Integral ABS es óptimo es
necesario cumplir los intervalos
de inspección prescritos.
Reservas de seguridadEl BMW Motorrad Integral ABS
no debe incitar a un modo de
conducir descuidado, confiando
en los cortos recorridos de fre-
nado. Se trata de una reserva
de seguridad para situaciones de
emergencia.
Tenga cuidado con las curvas. Al
frenar en curvas, la motocicleta
está sujeta a determinadas leyes
de la física, que no pueden ser suprimidas por el BMW Motorrad
Integral ABS.
Gestión del motor con
BMW Motorrad ASC
EO
¿Cómo funciona el ASC?El BMW Motorrad ASC compara
la velocidad de la rueda delantera
y la trasera. A partir de la dife-
rencia de velocidad se determina
el deslizamiento y las consiguien-
tes reservas de estabilidad de la
rueda trasera. Si se sobrepasa
un límite de deslizamiento, el sis-
tema de control del motor adapta
el par motor.¿Cómo está diseñado el
BMW Motorrad ASC?El BMW Motorrad ASC es un
sistema de asistencia para el
conductor concebido para la uti-
lización en vías públicas. En par-
ticular en condiciones físicas de
marcha límite, el conductor apre-
688zTécnica en detalle
