BMW MOTORRAD K 1200 S 2007 Manual de instrucciones (in Spanish)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: K 1200 S, Model: BMW MOTORRAD K 1200 S 2007Pages: 176, tamaño PDF: 2.9 MB
Page 111 of 176

BMW Motorrad, para eliminar la
avería.El sistema del embrague
contiene un líquido hidráu-
lico especial, que ya no es nece-
sario sustituir.NeumáticosMedir el perfil de los
neumáticos
El comportamiento de mar-
cha de su motocicleta pue-
de verse afectado negativamente
incluso antes de alcanzar la pro-
fundidad mínima del perfil deter-
minada por la ley.
Cambiar los neumáticos antes de
alcanzar la profundidad de perfil
mínima.
Parar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Medir la profundidad del perfil
en las ranuras del perfil princi- pal con ayuda de las marcas de
desgaste.
Todos los neumáticos dis-
ponen de marcas de des-
gaste integradas en el perfil prin-
cipal. Si el perfil del neumático
ha sobrepasado el nivel de la
marca, el neumático está com-
pletamente gastado. Las posicio-
nes de las marcas están identifi-
cadas en el borde del neumático,
p. ej. con las letras TI, TWI o
con una flecha.
Si se ha alcanzado la profundidad
de perfil mínima:
Sustituir los neumáticos corres-
pondientes.
LlantasControl visualParar la motocicleta y asegu-
rarse de que la base de apoyo
sea plana y resistente.
Comprobar visualmente si las
llantas presentan algún defecto. Se recomienda acudir a un
taller especializado, preferi-
blemente a un Concesionario
BMW Motorrad, para compro-
bar si las llantas están dañadas
y sustituirlas en caso necesario.
RuedasNeumáticos
recomendadosPara cada tamaño de neumático
existen productos de determina-
das marcas, comprobados por
BMW Motorrad, considerados
aptos para el tráfico. BMW Mo-
torrad no puede evaluar la idonei-
dad de otros neumáticos y, por
lo tanto, no puede garantizar su
seguridad.
BMW Motorrad recomienda utili-
zar solo los neumáticos probados
por BMW Motorrad.
Si se desea información más de-
tallada, consulte en su Conce-
sionario BMW Motorrad o en la
8109zMantenimiento
Page 112 of 176

página de Internet "www.bmw-
motorrad.com".Adhesivo del RDC
EO
Los sensores del RDC pue-
den dañarse si los neu-
máticos se montan de forma in-
correcta.
Informe a su Concesionario BMW
Motorrad o su taller especializado
de que la rueda está equipada
con un sensor de RDC.
En motocicletas equipadas con
RDC, en la posición del sensor
del RDC de la llanta se coloca
el adhesivo correspondiente. Al cambiar los neumáticos debe
prestarse atención para evitar da-
ñar el sensor RDC. Indicar a su
Concesionario BMW Motorrad o
al taller especializado de la pre-
sencia del sensor del RDC.
Desmontar la rueda
delanteraColocar la motocicleta sobre
un bastidor auxiliar; BMW Mo-
torrad recomienda el bastidor
auxiliar BMW Motorrad.
Montar el bastidor de la rueda
trasera ( 119)
Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente. Desenroscar los tornillos
1iz-
quierdo y derecho.
Extraer el guardabarros de la
rueda delantera desplazándolo
hacia delante.
8110zMantenimiento
Page 113 of 176

Una vez desmontadas las
pastillas, estas pueden pre-
sionarse hasta el punto que al
efectuar el montaje no puedan
encajarse en el disco de freno.
No accionar la maneta del
freno con las pinzas del freno
desmontadas.
Retirar los tornillos de suje-
ción 3de las pinzas de freno
izquierda y derecha. Introducir una pequeña sepa-
ración entre las pastillas de la
pinza del freno
4mediante mo-
vimientos giratorios Acontra
los discos de freno 5.
Proteger el área de las llantas
que podría rayarse al desmon-
tar las pinzas de freno.
Extraer con precaución las pin-
zas de freno de los discos mo-
viéndolas hacia atrás y hacia
fuera.
Al retirar la pinza de freno iz-
quierda, asegurarse de no da-
ñar el cable del sensor de ABS.
Levantar la motocicleta por
su parte delantera hasta que pueda girar libremente la rue-
da delantera. Para levantar la
motocicleta, BMW Motorrad
recomienda utilizar el bastidor
para la rueda delantera (BMW
Motorrad).
Montar el bastidor para la rue-
da delantera ( 117)
El tornillo de apriete del eje
izquierdo sujeta el casquillo
roscado en el guiado de la rueda
delantera. Si el casquillo roscado
está alineado de forma incorrec-
ta, la distancia entre el anillo del
sensor del ABS y el propio sen-
sor no será correcta, provocando
8111zMantenimiento
Page 114 of 176

un funcionamiento anómalo del
ABS e incluso la avería del sen-
sor del ABS.
Para garantizar el alineamiento
correcto del casquillo roscado, no
desmontar o aflojar el tornillo de
apriete del eje izquierdo.Soltar el tornillo de apriete de
eje derecho 6.
Desmontar el eje insertable 7
mientras se sujeta la rueda.
Apoyar la rueda delantera en la
guía de la rueda sobre el suelo.
Al desmontar la rueda de-
lantera el sensor del ABS
puede dañarse.
Procurar no dañar el sensor
del ABS al desmontar la rueda
delantera.
Extraer la rueda delantera ha-
ciéndola rodar hacia delante.
Montar la rueda delantera
Problemas en la función
ABS debido a una señal de
número de revoluciones incorrec-
ta.
Existen ruedas sensoras con
diferente segmentación que
no deben intercambiarse.
Montar solo la rueda sensora
correcta para el tipo constructivo
correspondiente.
Las uniones de tornillo
apretadas con un par de
apriete incorrecto se pueden sol-
tar o pueden provocar daños en
las uniones.
Es imprescindible acudir a un ta-
ller especializado para comprobar
los pares de apriete, preferible-
mente a un Concesionario BMW
Motorrad.
La rueda delantera debe
montarse en el sentido de
la marcha.
Observar las flechas de dirección de marcha de los neumáticos o
de las llantas.
En los siguientes trabajos
pueden resultar dañadas
algunas piezas del freno de la
rueda delantera, especialmente el
sistema BMW Motorrad Integral
ABS
Comprobar que no resulte da-
ñada ninguna pieza del siste-
ma de frenos, especialmente el
sensor ABS con cable y anillo
sensorial.
Hacer rodar la rueda delantera
para introducirla en la guía.
8112zMantenimiento
Page 115 of 176

Levantar la rueda delantera,
montar el eje insertable7con
el par de apriete.
Eje insertable en el cas-
quillo roscado
50 Nm
Apretar el tornillo de apriete del
eje derecho 6con el par de
apriete.
Tornillo de apriete al eje
insertable del soporte de
la rueda
19 Nm Retirar el bastidor de la rueda
delantera.
Colocar las pinzas de freno so-
bre los discos de freno.
El cable del sensor del ABS
puede desgastarse si es-
tá en contacto con el disco de
freno.
Comprobar que el cable del
sensor de ABS está tendido
correctamente.
Tender el cable del sensor
ABS con cuidado. Prestar
atención a que el cable del sensor ABS quede fijado con
las abrazaderas
8.
Colocar los tornillos de fija-
ción 3a derecha e izquierda
con el par de apriete correcto.
Pinza del freno delantero
en el soporte de la rueda
30 Nm
Retirar las incrustaciones de la
llanta.
Accionar la maneta del freno
varias veces con fuerza hasta
notar un punto de presión.
8113zMantenimiento
Page 116 of 176

Colocar el guardabarros de la
rueda delantera y los tornillos1
a izquierda y derecha.
Si es preciso, retirar el bastidor
de la rueda trasera.Desmontar la rueda
traseraColocar la motocicleta sobre
un bastidor auxiliar; BMW Mo-
torrad recomienda el bastidor
auxiliar BMW Motorrad.
Montar el bastidor de la rueda
trasera ( 119)
Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse de que la base de apoyo sea
plana y resistente.
Retirar el tornillo
1de la cubier-
ta del silenciador 2.
Retirar la cubierta hacia atrás. Soltar la abrazadera de suje-
ción
3del silenciador.
La grasa obturadora de la abra-
zadera no debe retirarse.
Desenroscar el tornillo 4del
soporte del silenciador situado
8114zMantenimiento
Page 117 of 176

en el reposapiés del acompa-
ñante.
Girar el silenciador hacia el ex-
terior.
Meter la primera marcha.
Desmontar los tornillos de fi-
jación5de la rueda trasera
mientras se sujeta ésta.
Si se utiliza el bastidor de la
rueda trasera BMW Motorrad:
retirar la arandela de seguridad.
Apoyar la rueda trasera sobre
el suelo.
Retirar la rueda trasera hacién-
dola rodar hacia atrás. Si se utiliza el bastidor de la
rueda trasera BMW Motorrad:
volver a colocar la arandela de
seguridad.
Montar la rueda traseraSi se utiliza el bastidor de la
rueda trasera BMW Motorrad:
retirar la arandela de seguridad.
Hacer rodar la rueda trasera en
su alojamiento.
Colocar la rueda trasera en el
alojamiento.
Si se utiliza el bastidor de la
rueda trasera BMW Motorrad:
volver a colocar la arandela de
seguridad.
Las uniones de tornillo
apretadas con un par de
apriete incorrecto se pueden sol-
tar o pueden provocar daños en
las uniones.
Es imprescindible acudir a un ta-
ller especializado para comprobar
los pares de apriete, preferible-
mente a un Concesionario BMW
Motorrad.
Colocar los tornillos de la rue-
da 5y apretarlos en cruz con
el par de apriete.
8115zMantenimiento
Page 118 of 176

Rueda trasera a la brida
de rueda
Secuencia de apriete: apre-
tar en cruz
60 Nm
Girar el silenciador hasta la po-
sición inicial.
Colocar el tornillo 4del soporte
del silenciador en el reposa-
piés del acompañante, pero sin
apretarlo. Alinear la abrazadera de suje-
ción
3del silenciador con la
marca A(flecha) de la sonda
lambda B.
Apretar la abrazadera de su-
jeción 3del silenciador con el
par de apriete.
Silenciador al colector
35 Nm Si la distancia entre la rue-
da trasera y el silenciador
es demasiado corta, la rueda tra-
sera podría sobrecalentarse.
La distancia entre la rueda trase-
ra y el silenciador debe ser de,
como mínimo, 10 mm.
Apretar el tornillo 4del soporte
del silenciador situado en el
reposapiés del acompañante
con el par de apriete.
Silenciador al reposapiés
del acompañante
22 Nm
8116zMantenimiento
Page 119 of 176

Colocar la cubierta del silen-
ciador2con las guías Aen el
estribo B.
Colocar el tornillo 1de la cu-
bierta del silenciador 2. Si es preciso, retirar el bastidor
de la rueda trasera.

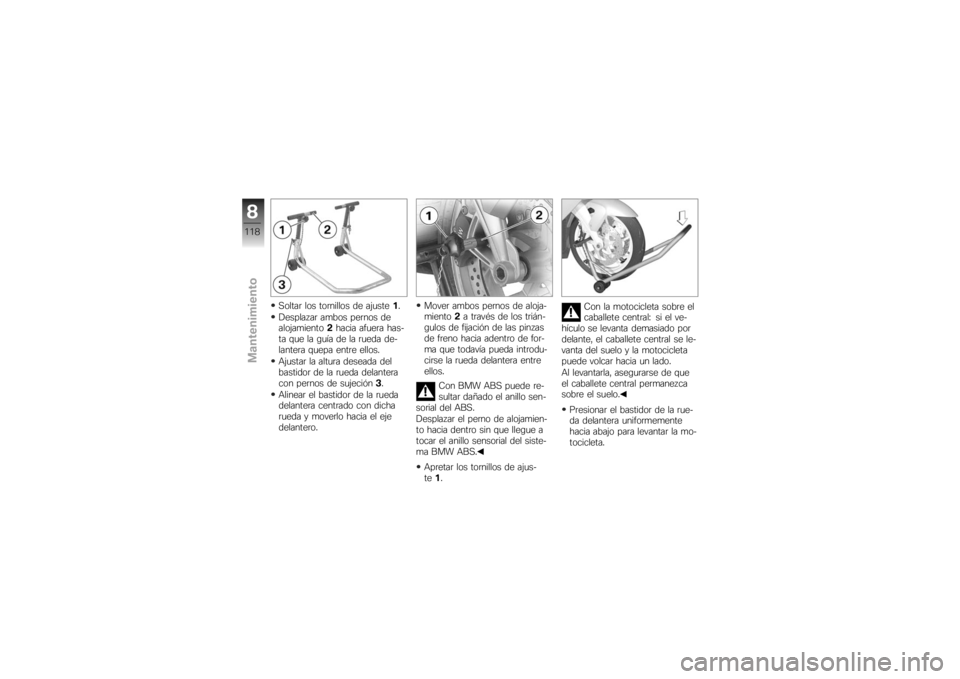

Bastidor de la rueda
delanteraEmpleoPara que el cambio de la rueda
delantera sea rápido y seguro,
BMW Motorrad pone a dispo-
sición un bastidor para la rueda
delantera. Este bastidor para la
rueda delantera con el núme-
ro de referencia de herramienta
especial BMW 36 3 971 está
disponible en su Concesiona-
rio BMW Motorrad. También
son necesarios los adaptadores
con el número de referencia de
herramientas especiales BMW
36 3 973.
El bastidor para la rueda
delantera BMW Motorrad
no ha sido concebido para sos-
tener la motocicleta sin caballete
principal o sin otros bastidores auxiliares. Si la motocicleta se
apoya sólo en el bastidor para
la rueda delantera y en la rueda
trasera puede volcar.
Apoyar la motocicleta en el ca-
ballete central o en el bastidor
auxiliar antes de levantarla con el
bastidor para la rueda delantera
BMW Motorrad.
Montar el bastidor para la
rueda delanteraColocar la motocicleta sobre
un bastidor auxiliar; BMW Mo-
torrad recomienda el bastidor
auxiliar BMW Motorrad.
Con AO Caballete central:
Apoyar la motocicleta sobre el
caballete central y asegurarse
de que la base de apoyo sea
plana y resistente.
8117zMantenimiento
Page 120 of 176

Soltar los tornillos de ajuste1.
Desplazar ambos pernos de
alojamiento 2hacia afuera has-
ta que la guía de la rueda de-
lantera quepa entre ellos.
Ajustar la altura deseada del
bastidor de la rueda delantera
con pernos de sujeción 3.
Alinear el bastidor de la rueda
delantera centrado con dicha
rueda y moverlo hacia el eje
delantero. Mover ambos pernos de aloja-
miento
2a través de los trián-
gulos de fijación de las pinzas
de freno hacia adentro de for-
ma que todavía pueda introdu-
cirse la rueda delantera entre
ellos.
Con BMW ABS puede re-
sultar dañado el anillo sen-
sorial del ABS.
Desplazar el perno de alojamien-
to hacia dentro sin que llegue a
tocar el anillo sensorial del siste-
ma BMW ABS.
Apretar los tornillos de ajus-
te 1. Con la motocicleta sobre el
caballete central: si el ve-
hículo se levanta demasiado por
delante, el caballete central se le-
vanta del suelo y la motocicleta
puede volcar hacia un lado.
Al levantarla, asegurarse de que
el caballete central permanezca
sobre el suelo.
Presionar el bastidor de la rue-
da delantera uniformemente
hacia abajo para levantar la mo-
tocicleta.
8118zMantenimiento
