Instruktionsbok
R 1100 S
TIT_S_BA.fm5 Seite 4 Montag, 28. Juni 2010 4:15 16
Page 2 of 92

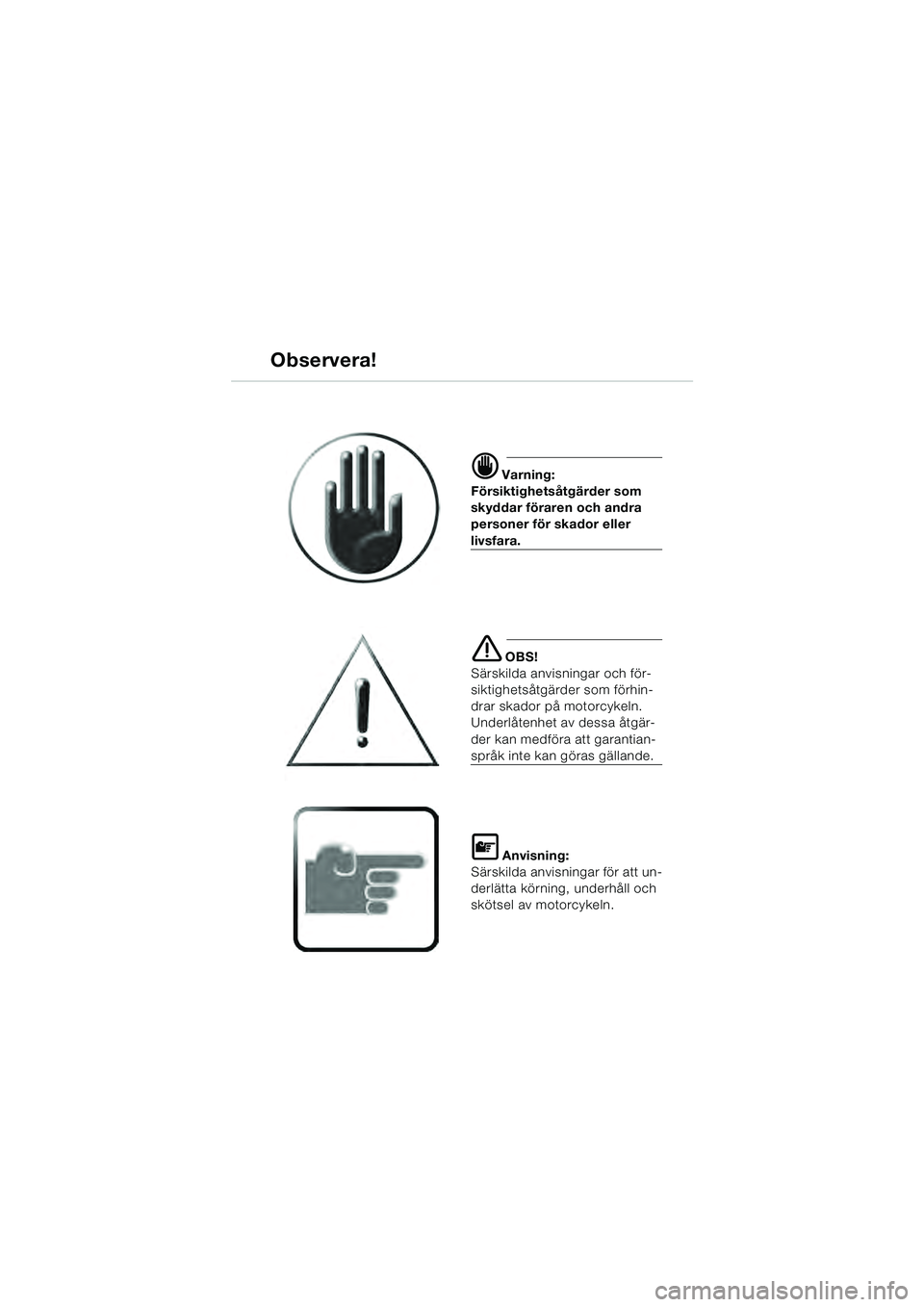

Observera!
d Varning:
Försiktighetsåtgärder som
skyddar föraren och andra
personer för skador eller
livsfara.
e OBS!
Särskilda anvisningar och för-
siktighetsåtgärder som förhin-
drar skador på motorcykeln.
Underlåtenhet av dessa åtgär-
der kan medföra att garantian-
språk inte kan göras gällande.
L Anvisning:
Särskilda anvisningar för att un-
derlätta körning, underhåll och
skötsel av motorcykeln.
10SBKS4.BK Seite 92 Dienstag, 29. Juni 2010 12:05 12
Page 3 of 92
i
1
Inledning
i

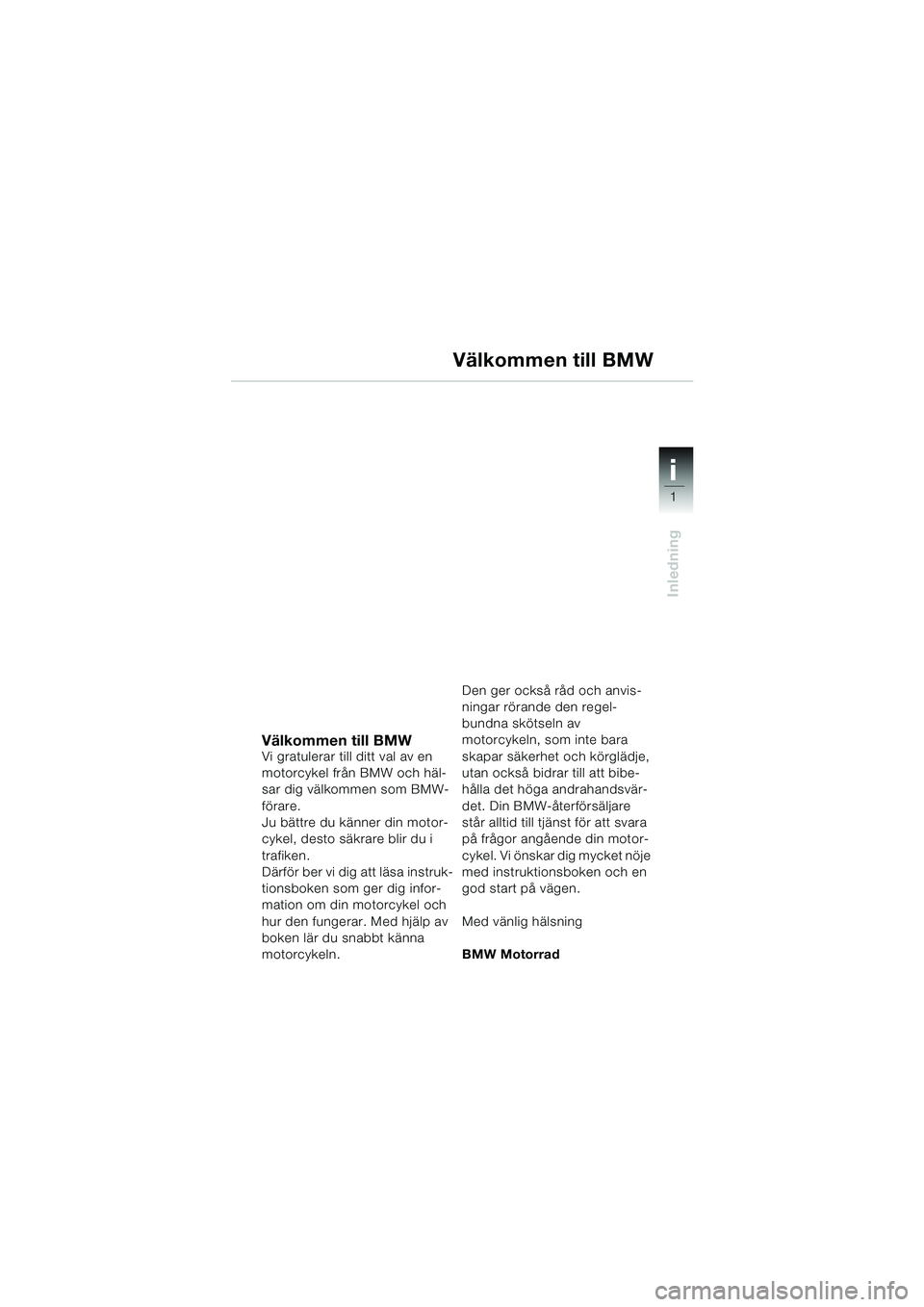

Välkommen till BMWVi gratulerar till ditt val av en
motorcykel från BMW och häl-
sar dig välkommen som BMW-
förare.
Ju bättre du känner din motor-
cykel, desto säkrare blir du i
trafiken.
Därför ber vi dig att läsa instruk-
tionsboken som ger dig infor-
mation om din motorcykel och
hur den fungerar. Med hjälp av
boken lär du snabbt känna
motorcykeln.Den ger också råd och anvis-
ningar rörande den regel-
bundna skötseln av
motorcykeln, som inte bara
skapar säkerhet och körglädje,
utan också bidrar till att bibe-
hålla det höga andrahandsvär-
det. Din BMW-återförsäljare
står alltid till tjänst för att svara
på frågor angående din motor-
cykel. Vi önskar dig mycket nöje
med instruktionsboken och en
god start på vägen.
Med vänlig hälsning
BMW Motorrad
Välkommen till BMW
10SBKS4.BK Seite 1 Dienstag, 29. Juni 2010 12:05 12
Page 4 of 92
i
Inledning
12
2
12
i

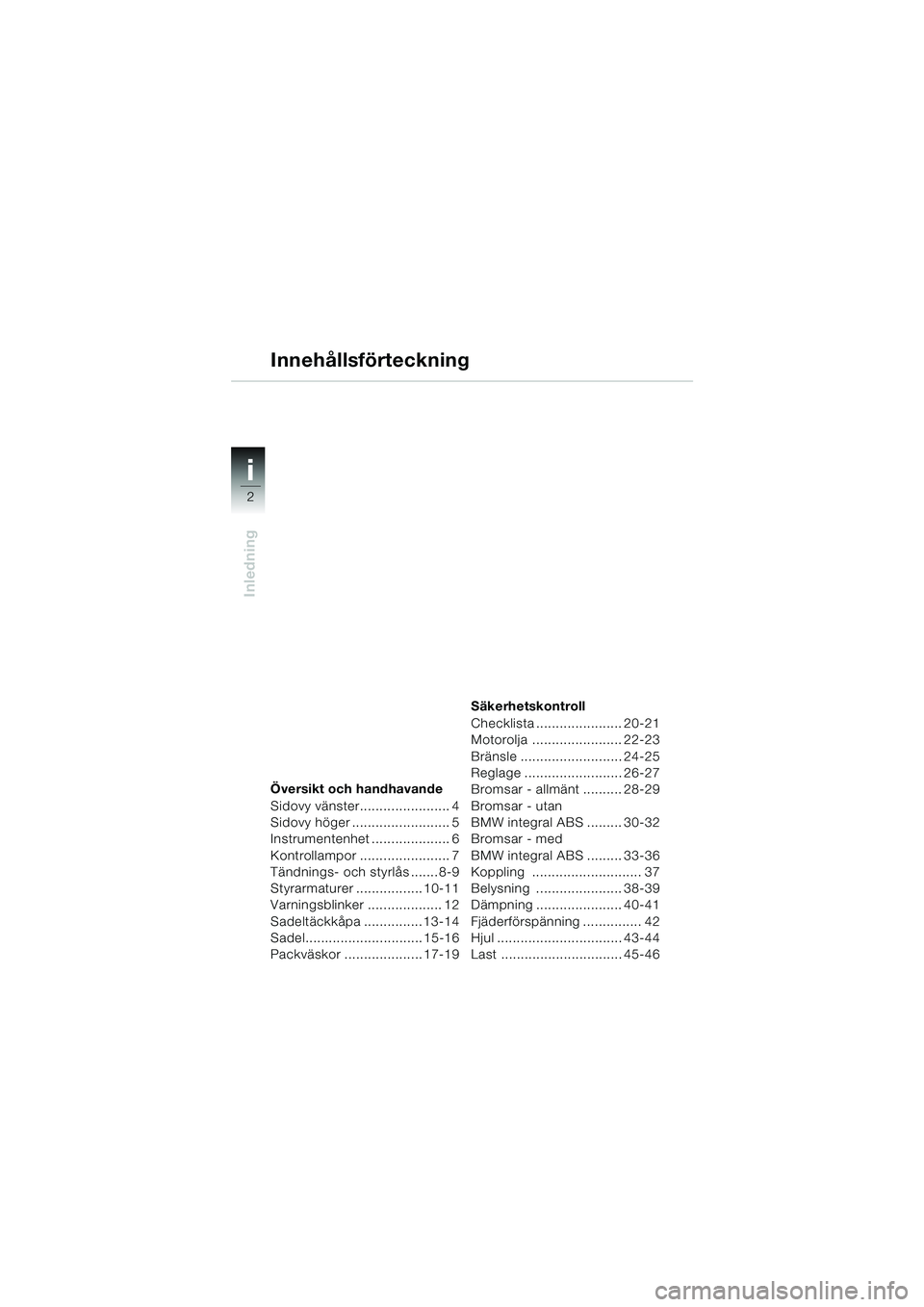

Översikt och handhavande
Sidovy vänster....................... 4
Sidovy höger ......................... 5
Instrumentenhet .................... 6
Kontrollampor ....................... 7
Tändnings- och styrlås ....... 8-9
Styrarmaturer ................. 10-11
Varningsblinker ................... 12
Sadeltäckkåpa ............... 13-14
Sadel.............................. 15-16
Packväskor .................... 17-19 Säkerhetskontroll
Checklista ...................... 20-21
Motorolja ....................... 22-23
Bränsle .......................... 24-25
Reglage ......................... 26-27
Bromsar - allmänt .......... 28-29
Bromsar - utan
BMW integral ABS ......... 30-32
Bromsar - med
BMW integral ABS ......... 33-36
Koppling ............................ 37
Belysning ...................... 38-39
Dämpning ...................... 40-41
Fjäderförspänning ............... 42
Hjul ................................ 43-44
Last ............................... 45-46
Innehållsförteckning
10SBKS4.BK Seite 2 Dienstag, 29. Juni 2010 12:05 12
Page 5 of 92
i
3
Inledning
34 34
i

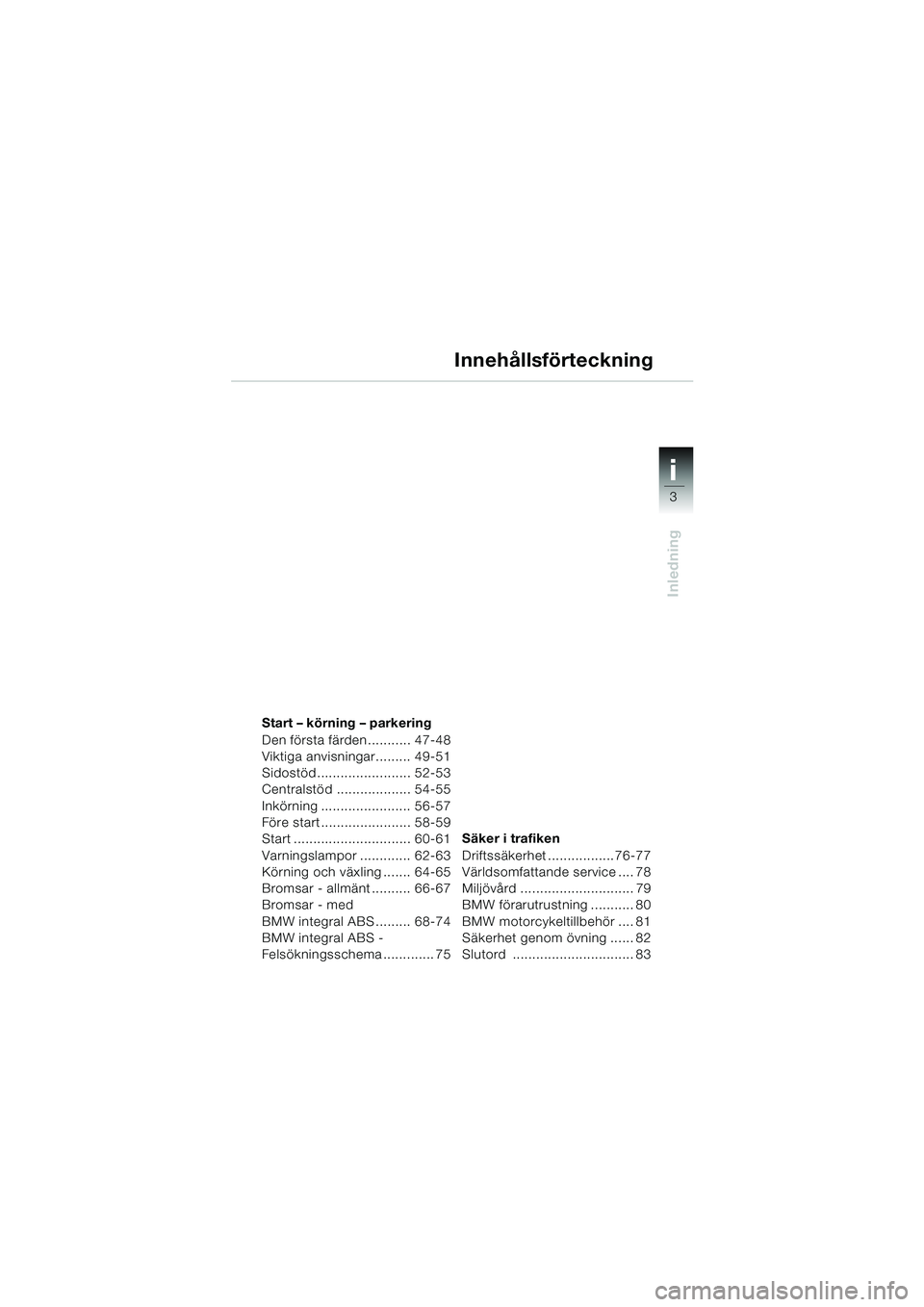

Start – körning – parkering
Den första färden........... 47-48
Viktiga anvisningar......... 49-51
Sidostöd ........................ 52-53
Centralstöd ................... 54-55
Inkörning ....................... 56-57
Före start ....................... 58-59
Start .............................. 60-61
Varningslampor ............. 62-63
Körning och växling ....... 64-65
Bromsar - allmänt .......... 66-67
Bromsar - med
BMW integral ABS ......... 68-74
BMW integral ABS -
Felsökningsschema ............. 75Säker i trafiken
Driftssäkerhet .................76-77
Världsomfattande service .... 78
Miljövård ............................. 79
BMW förarutrustning ........... 80
BMW motorcykeltillbehör .... 81
Säkerhet genom övning ...... 82
Slutord ............................... 83
Innehållsförteckning
10SBKS4.BK Seite 3 Dienstag, 29. Juni 2010 12:05 12
Page 6 of 92
11
4
Översikt och handhavande

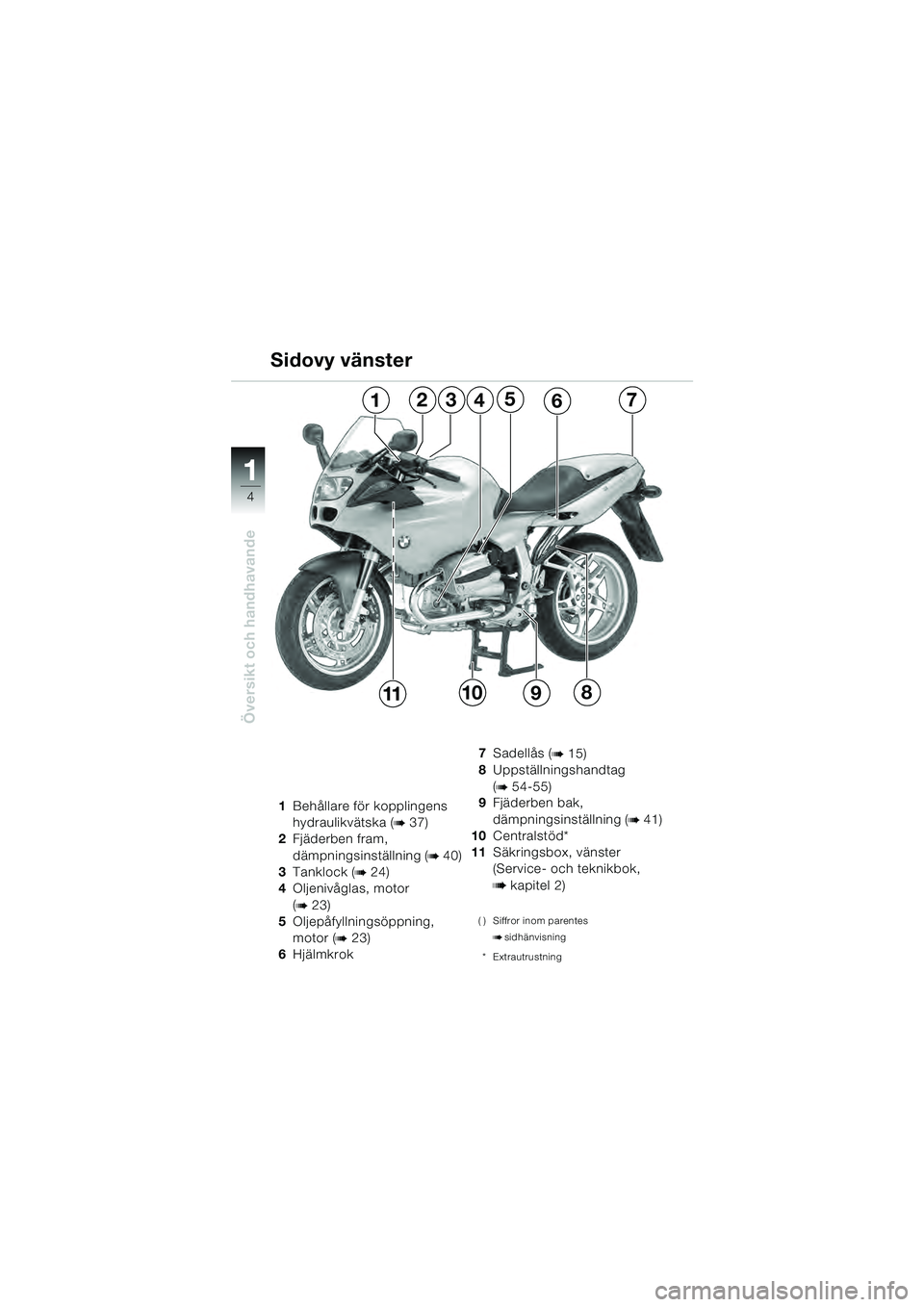

1Behållare för kopplingens
hydraulikvätska (
b 37)
2 Fjäderben fram,
dämpningsinställning (
b 40)
3 Tanklock (
b 24)
4 Oljenivåglas, motor
(
b 23)
5 Oljepåfyllningsöppning,
motor (
b 23)
6 Hjälmkrok 7
Sadellås (
b 15)
8 Uppställningshandtag
(
b 54-55)
9 Fjäderben bak,
dämpningsinställning (
b 41)
10 Centralstöd*
11 Säkringsbox, vänster
(Service- och teknikbok,
b kapitel 2)
( ) Siffror inom parentes
bsidhänvisning
* Extrautrustning
Sidovy vänster
1234675
119108
10SBKS4.BK Seite 4 Dienstag, 29. Juni 2010 12:05 12
Page 7 of 92
11
5

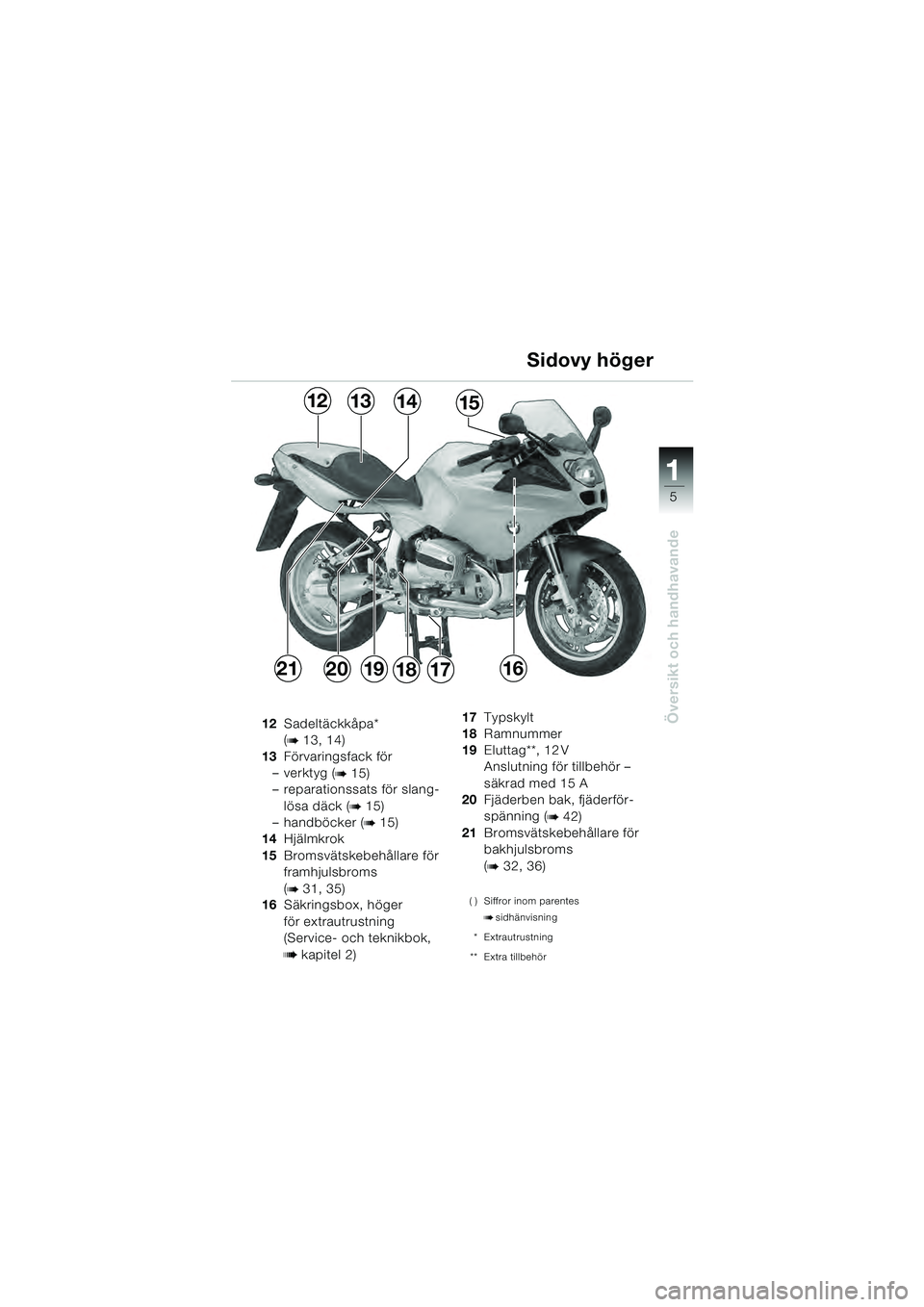

Översikt och handhavande12Sadeltäckkåpa*
(
b 13, 14)
13 Förvaringsfack för
–verktyg (
b 15)
– reparationssats för slang-
lösa däck (
b 15)
– handböcker (
b 15)
14 Hjälmkrok
15 Bromsvätskebehållare för
framhjulsbroms
(
b 31, 35)
16 Säkringsbox, höger
för extrautrustning
(Service- och teknikbok,
b kapitel 2) 17
Typskylt
18 Ramnummer
19 Eluttag**, 12 V
Anslutning för tillbehör –
säkrad med 15 A
20 Fjäderben bak, fjäderför-
spänning (
b 42)
21 Bromsvätskebehållare för
bakhjulsbroms
(
b 32, 36)
( ) Siffror inom parentes
bsidhänvisning
* Extrautrustning
** Extra tillbehör
Sidovy höger
21
15141312
2019171618
10SBKS4.BK Seite 5 Dienstag, 29. Juni 2010 12:05 12
Page 8 of 92
11
6
Översikt och handhavande
12356
79
4
8
1Kontrollampor (b 7)
2 Hastighetsmätare
3 Vägmätare
4 Trippmätare
5 Återställningsknapp
trippmätare
6 Varvräknare (
b 56) 7
Varningslampa bränslere-
serv/vid ca 5 liter bränslere-
serv gul
m (b 25, 63)
8 Varningslampa motorolje-
tryck röd
p (b 63)
9 Tändnings- och styrlås
(
b 8)
( ) Siffror inom parentes
bsidhänvisning
Instrumentenhet
10SBKS4.BK Seite 6 Dienstag, 29. Juni 2010 12:05 12
Page 9 of 92
11
7
Översikt och handhavande

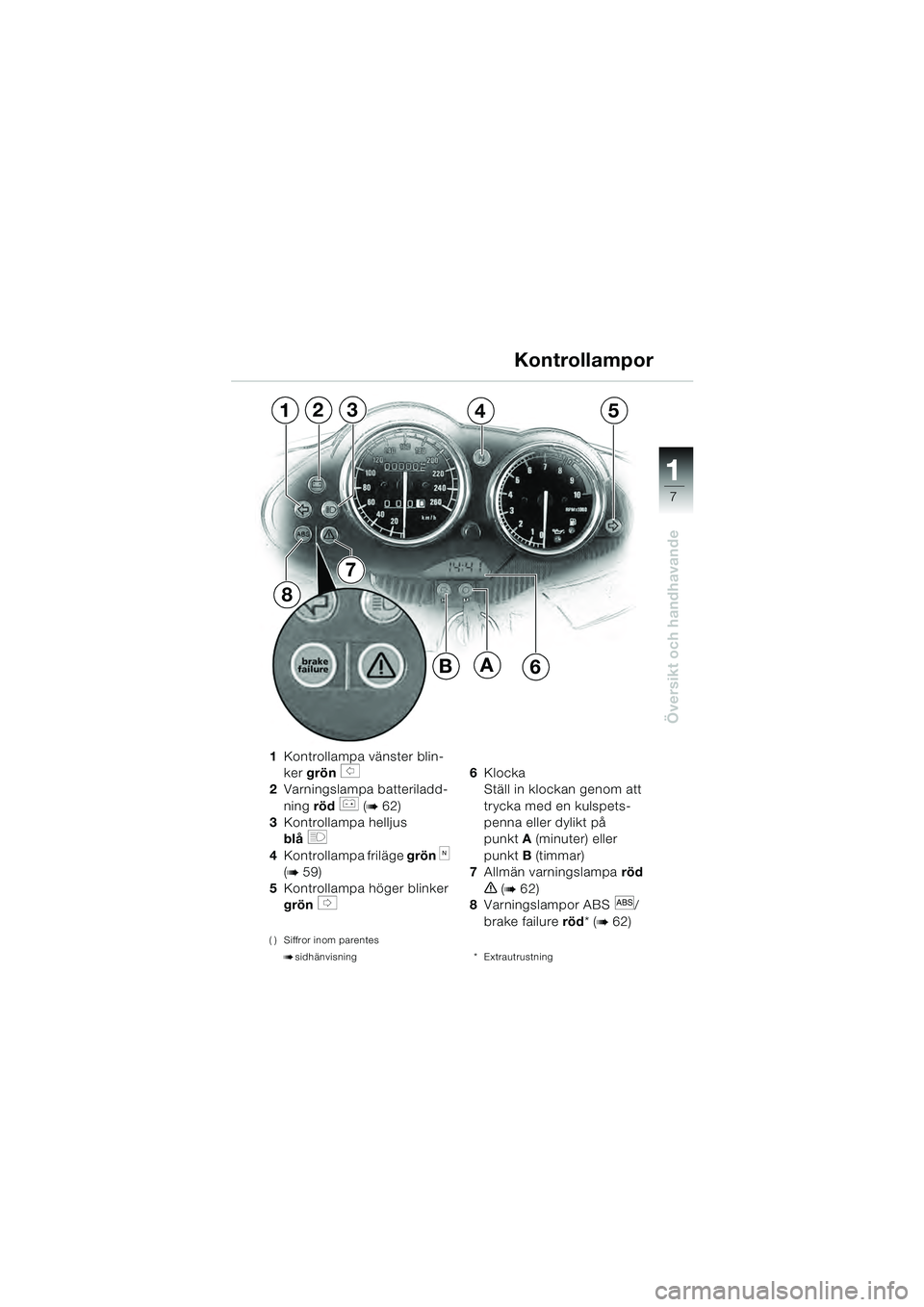

1Kontrollampa vänster blin-
ker grön
s
2 Varningslampa batteriladd-
ning röd
r (b 62)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k
(
b 59)
5 Kontrollampa höger blinker
grön
t
( ) Siffror inom parentes
bsidhänvisning
6 Klocka
Ställ in klockan genom att
trycka med en kulspets-
penna eller dylikt på
punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e (b 62)
8 Varningslampor ABS
l/
brake failure röd* (
b 62)
* Extrautrustning
Kontrollampor
7
12354
8
B6A
10SBKS4.BK Seite 7 Dienstag, 29. Juni 2010 12:05 12
Page 10 of 92
11
8
Översikt och handhavande

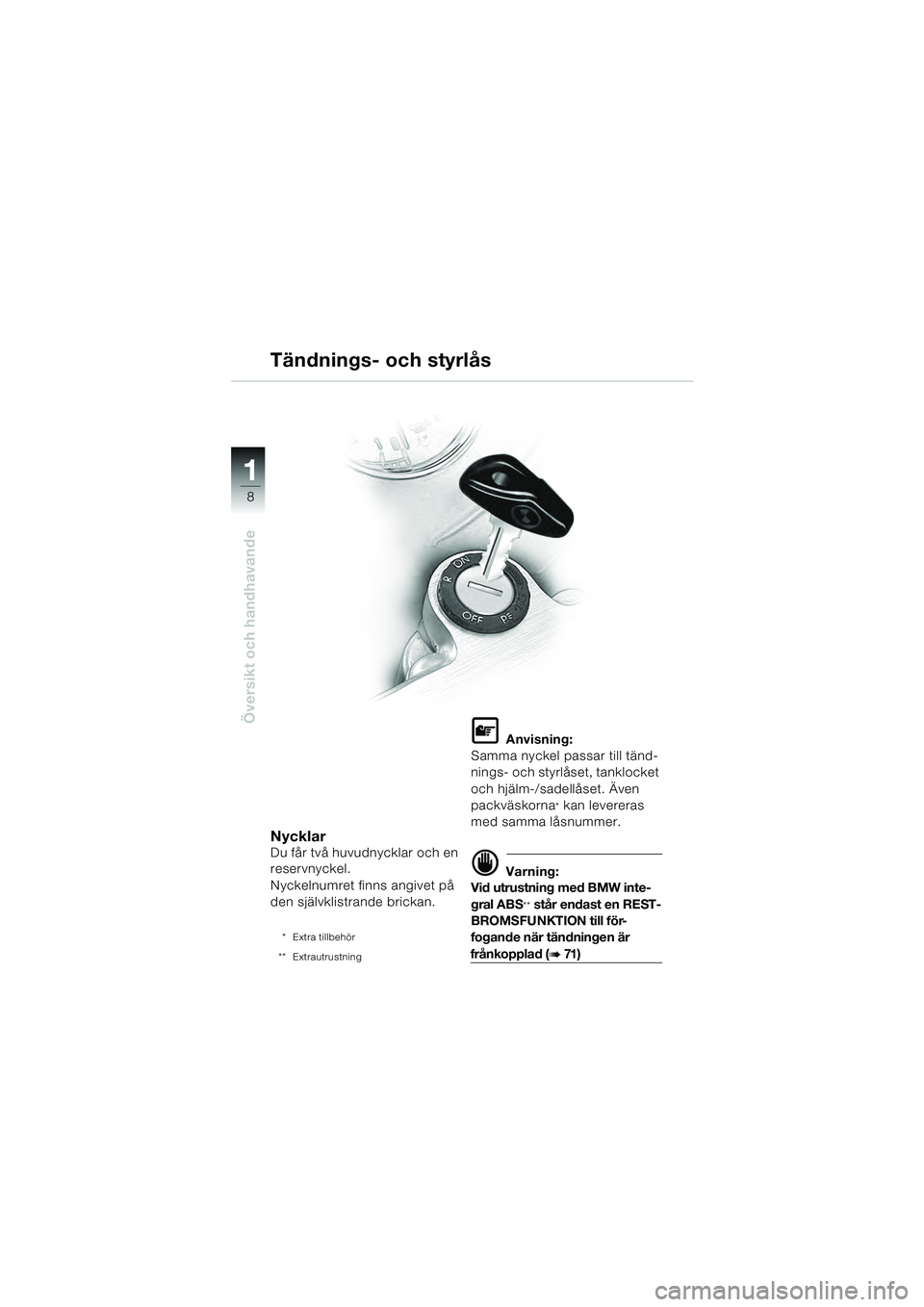

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den självklistrande brickan.
* Extra tillbehör
** Extrautrustning
L Anvisning:
Samma nyckel passar till tänd-
nings- och styrlåset, tanklocket
och hjälm-/sadellåset. Även
packväskorna
* kan levereras
med samma låsnummer.
d Varning:
Vid utrustning med BMW inte-
gral ABS
** står endast en REST-
BROMSFUNKTION till för-
fogande när tändningen är
frånkopplad (b 71 )
Tändnings- och styrlås
10SBKS4.BK Seite 8 Dienstag, 29. Juni 2010 12:05 12
