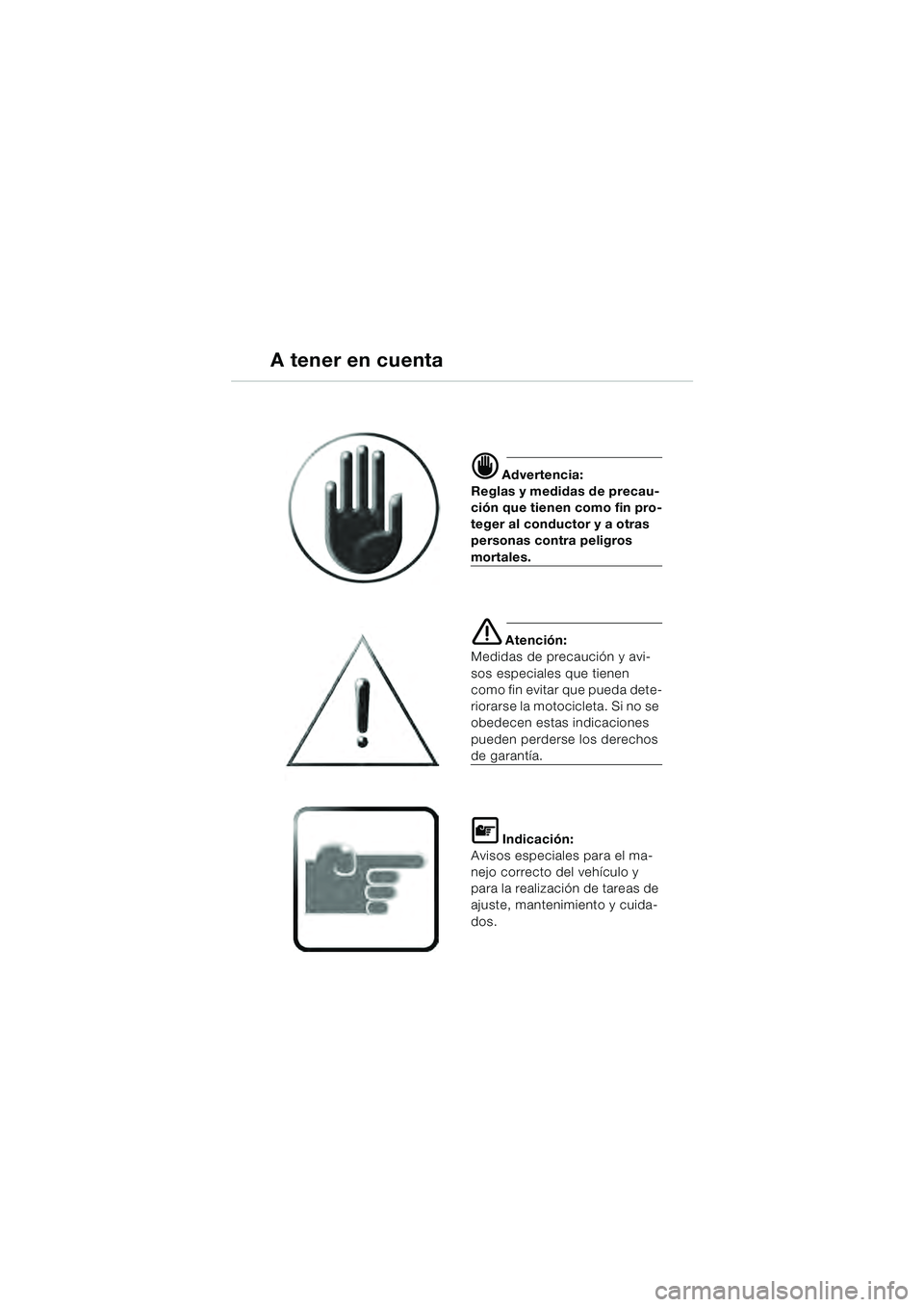

A tener en cuenta
d Advertencia:
Reglas y medidas de precau-
ción que tienen como fin pro-
teger al conductor y a otras
personas contra peligros
mortales.
e Atención:
Medidas de precaución y avi-
sos especiales que tienen
como fin evitar que pueda dete-
riorarse la motocicleta. Si no se
obedecen estas indicaciones
pueden perderse los derechos
de garantía.
L Indicación:
Avisos especiales para el ma-
nejo correcto del vehículo y
para la realización de tareas de
ajuste, mantenimiento y cuida-
dos.
10sbke4.bk Seite 92 Dienstag, 29. Juni 2010 10:54 10

i
1
Introducción
i

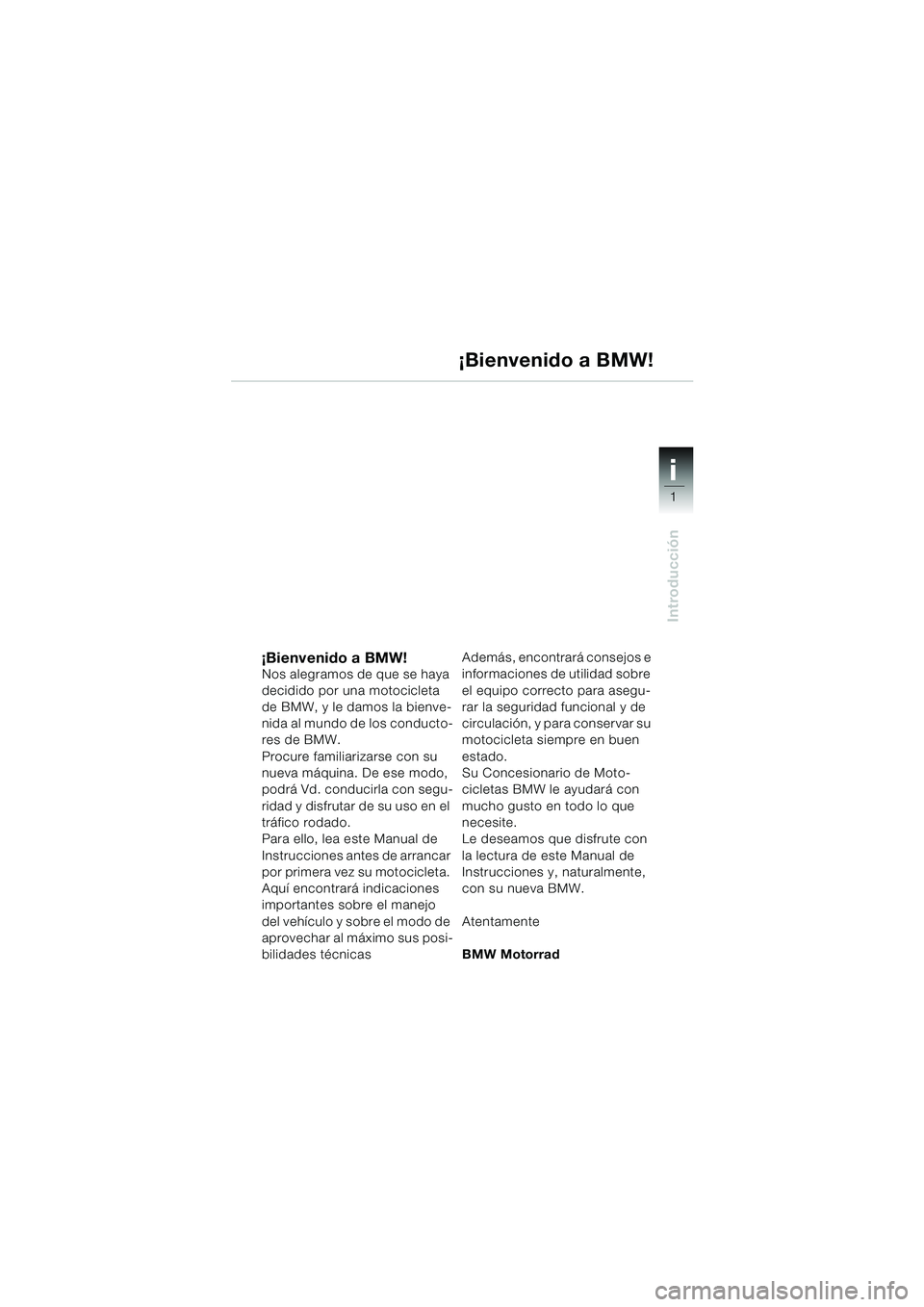

¡Bienvenido a BMW!Nos alegramos de que se haya
decidido por una motocicleta
de BMW, y le damos la bienve-
nida al mundo de los conducto-
res de BMW.
Procure familiarizarse con su
nueva máquina. De ese modo,
podrá Vd. conducirla con segu-
ridad y disfrutar de su uso en el
tráfico rodado.
Para ello, lea este Manual de
Instrucciones antes de arrancar
por primera vez su motocicleta.
Aquí encontrará indicaciones
importantes sobre el manejo
del vehículo y sobre el modo de
aprovechar al máximo sus posi-
bilidades técnicasAdemás, encontrará consejos e
informaciones de utilidad sobre
el equipo correcto para asegu-
rar la seguridad funcional y de
circulación, y para conservar su
motocicleta siempre en buen
estado.
Su Concesionario de Moto-
cicletas BMW le ayudará con
mucho gusto en todo lo que
necesite.
Le deseamos que disfrute con
la lectura de este Manual de
Instrucciones y, naturalmente,
con su nueva BMW.
Atentamente
BMW Motorrad
¡Bienvenido a BMW!
10sbke4.bk Seite 1 Dienstag, 29. Juni 2010 10:54 10

i
Introducción
12
2
12
i
Resumen general y manejo
Vista general desde el lado
izquierdo ............................... 4
Vista general desde el lado
derecho ................................ 5
Puesto de pilotaje ................. 6
Testigos luminosos ............... 7
Cerradura de contacto y
encendido ..........................8-9
Mandos del manillar ....... 10-11
Intermitentes de
advertencia ......................... 12
Cubierta para el
asiento ........................... 13-14
Asiento ........................... 15-16
Maleta modular .............. 17-19 Control de seguridad
Lista de chequeo ........... 20-21
Aceite del motor ........... 22-23
Combustible .................. 24-25
Manetas ......................... 26-27
Equipo de frenos -
Generalidades................ 28-29
Equipo de frenos -
sin BMW Integral ABS .... 30-32
Equipo de frenos -
con BMW Integral ABS .. 33-36
Embrague .......................... 37
Alumbrado .................... 38-39
Amortiguadores ............. 40-41
Pretensado de los
muelles ............................... 42
Ruedas .......................... 43-44
Carga ............................ 45-46

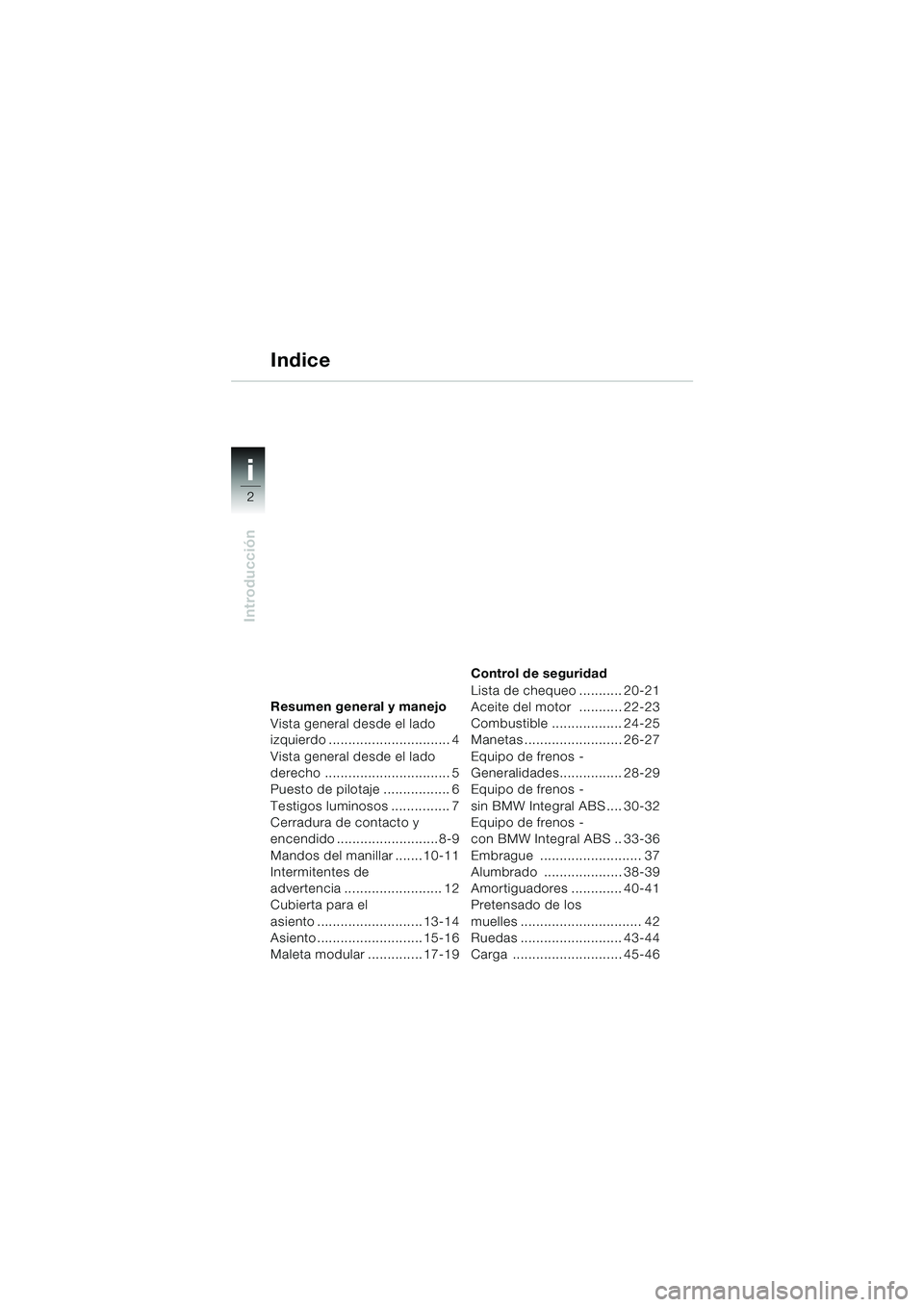

Indice
10sbke4.bk Seite 2 Dienstag, 29. Juni 2010 10:54 10

i
3
Introducción
34 34
i
Arrancar – Conducir – Aparcar
El primer recorrido con
su BMW ........................ 47-48
Informaciones
importantes ................... 49-51
Caballete lateral............. 52-53
Caballete central ........... 54-55
Rodaje........................... 56-57
Antes de arrancar .......... 58-59
Arrancar ........................ 60-61
Testigos de
advertencia.................... 62-63
Conducir y cambiar
de marcha ..................... 64-65
Equipo de frenos
- Generalidades............. 66-67
Equipo de frenos
- con BMW Integral ABS . 68-74
BMW Integral ABS
- Cuadro de averías.............. 75Con seguridad en carretera
Con seguridad en
carretera ........................76-77
Servicio BMW en todo el
mundo................................. 78
Protección del medio
ambiente ............................. 79
Equipos BMW para
el conductor ........................ 80
Equipos BMW para la
motocicleta ......................... 81
Seguridad y
entrenamiento ..................... 82
Consideraciones finales ..... 83
Indice
10sbke4.bk Seite 3 Dienstag, 29. Juni 2010 10:54 10

11
4
Resumen general y manejo
1234675
119108
1Depósito para el aceite
hidráulico del embrague
(
b 37)
2 Montante telescópico
delantero, reglaje del
amortiguador (
b 40)
3 Tapón del depósito
de combustible (
b 24)
4 Mirilla de control del nivel
del aceite, motor (
b 23)
5 Abertura de llenado de
aceite, motor (
b 23)
6 Soporte para casco 7
Cerradura del
asiento (
b 15)
8 Asidero para levantar la
motocicleta (
b 54-55)
9 Montante telescópico
trasero, reglaje del
amortiguador (
b 41)
10 Caballete central*
11 Caja de fusibles, izquierda
(Libro de Servicio e Informa-
ción Técnica,
b Capítulo 2)
( ) Número entre paréntesis bPágina
con explicaciones
* Equipos especiales

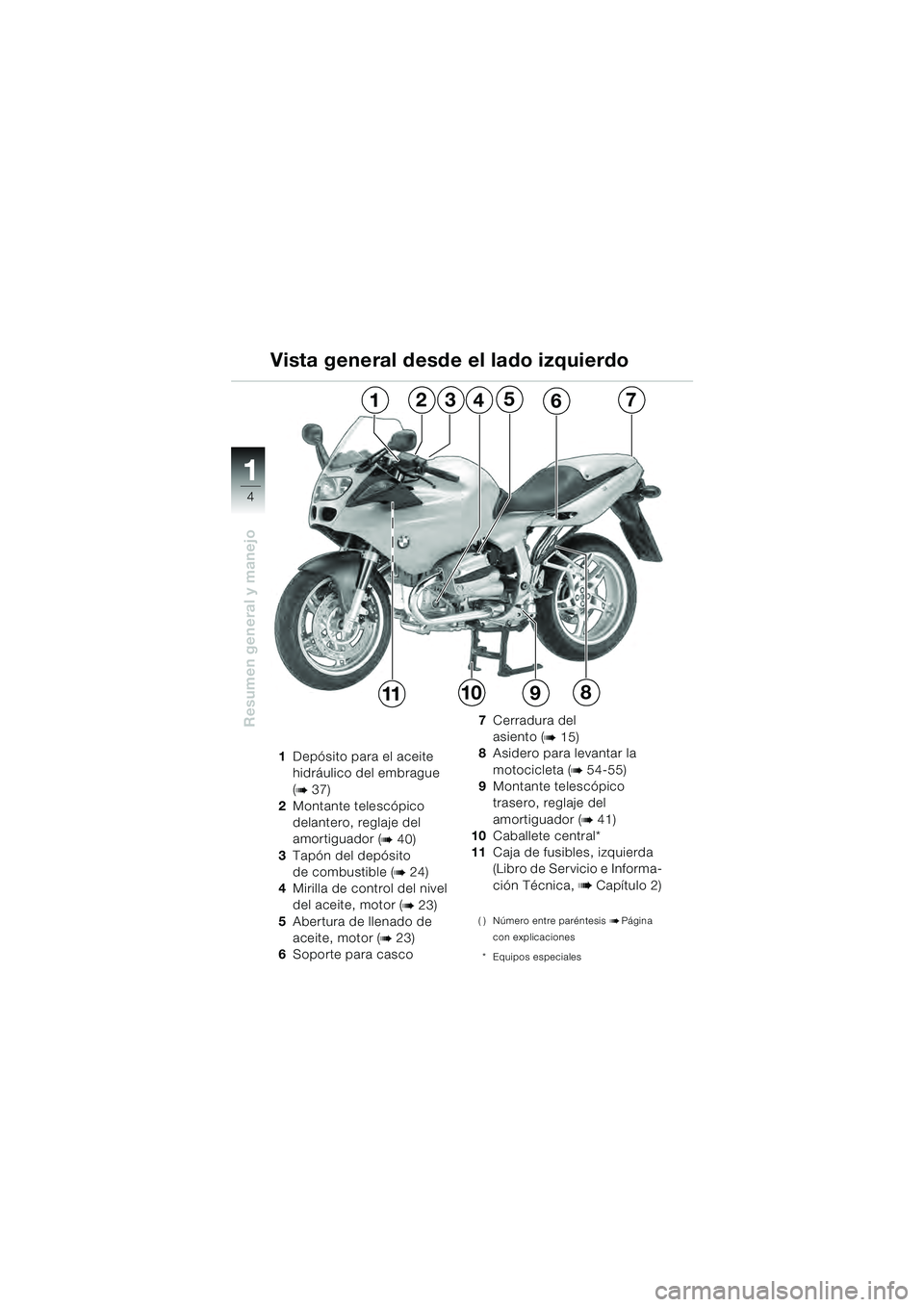

Vista general desde el lado izquierdo
10sbke4.bk Seite 4 Dienstag, 29. Juni 2010 10:54 10

11
5
Resumen general y manejo
12Cubierta para el asiento*
(
b 13, 14)
13 Compartimento para:
– Herramientas (
b 15)
– Kit para reparación de neu- máticos sin cámara (
b 15)
–Manuales (
b 15)
14 Soporte para casco
15 Depósito del líquido de fre-
nos para el freno delantero
(
b 31, 35)
16 Caja de fusibles, derecha
para equipos especiales
(Libro de Servicio e Informa-
ción Técnica,
b Capítulo 2) 17
Placa de características
18 Número de chasis
19 Toma de corriente**, 12 V
Permite conectar equipos
adicionales –
Con fusible de 15 A
20 Conjunto telescópico tra-
sero, pretensado del muelle
(
b 42)
21 Depósito del líquido de fre-
nos para el freno trasero
(
b 32, 36)
( ) Número entre paréntesis bPágina
con explicaciones
* Equipos especiales
** Accesorios especiales
21
15141312
2019171618

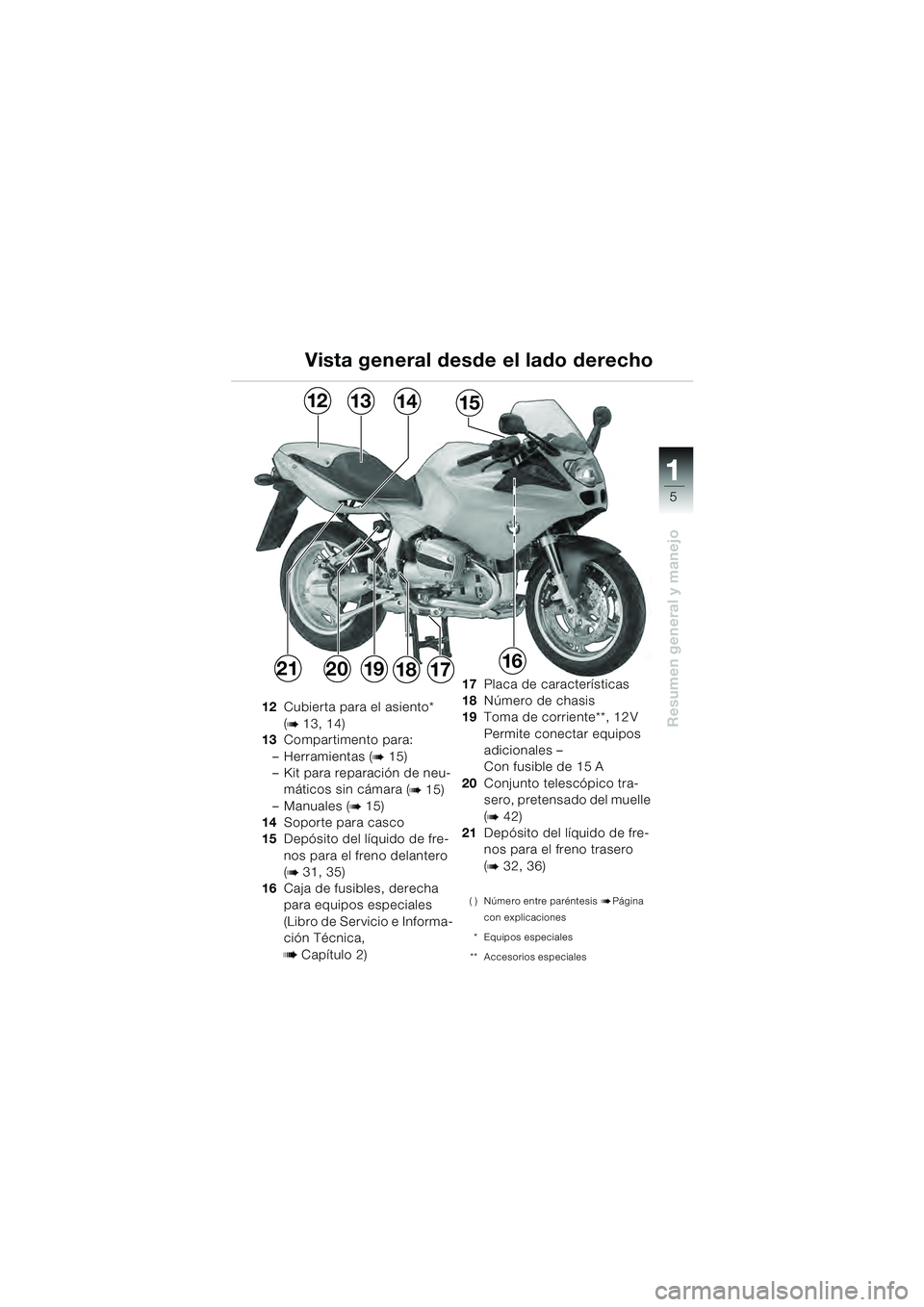

Vista general desde el lado derecho
10sbke4.bk Seite 5 Dienstag, 29. Juni 2010 10:54 10

11
6
Resumen general y manejo
12356
79
4
8
1Testigos luminosos (b 7)
2 Velocímetro
3 Cuentakilómetros
4 Cuentakilómetros parcial
5 Botón de puesta a cero del
cuentakilómetros parcial
6 Cuentarrevoluciones (
b 56) 7
Testigo de advertencia
Contenido del depósito/a
partir de unos 5 litros en la
reserva, amarillo
m
(
b 25, 63)
8 Testigo de advertencia
presión de aceite del motor
rojo
p b (63)
9 Cerradura de contacto y
encendido (
b 8)
( ) Número entre paréntesis bPágina
con explicaciones

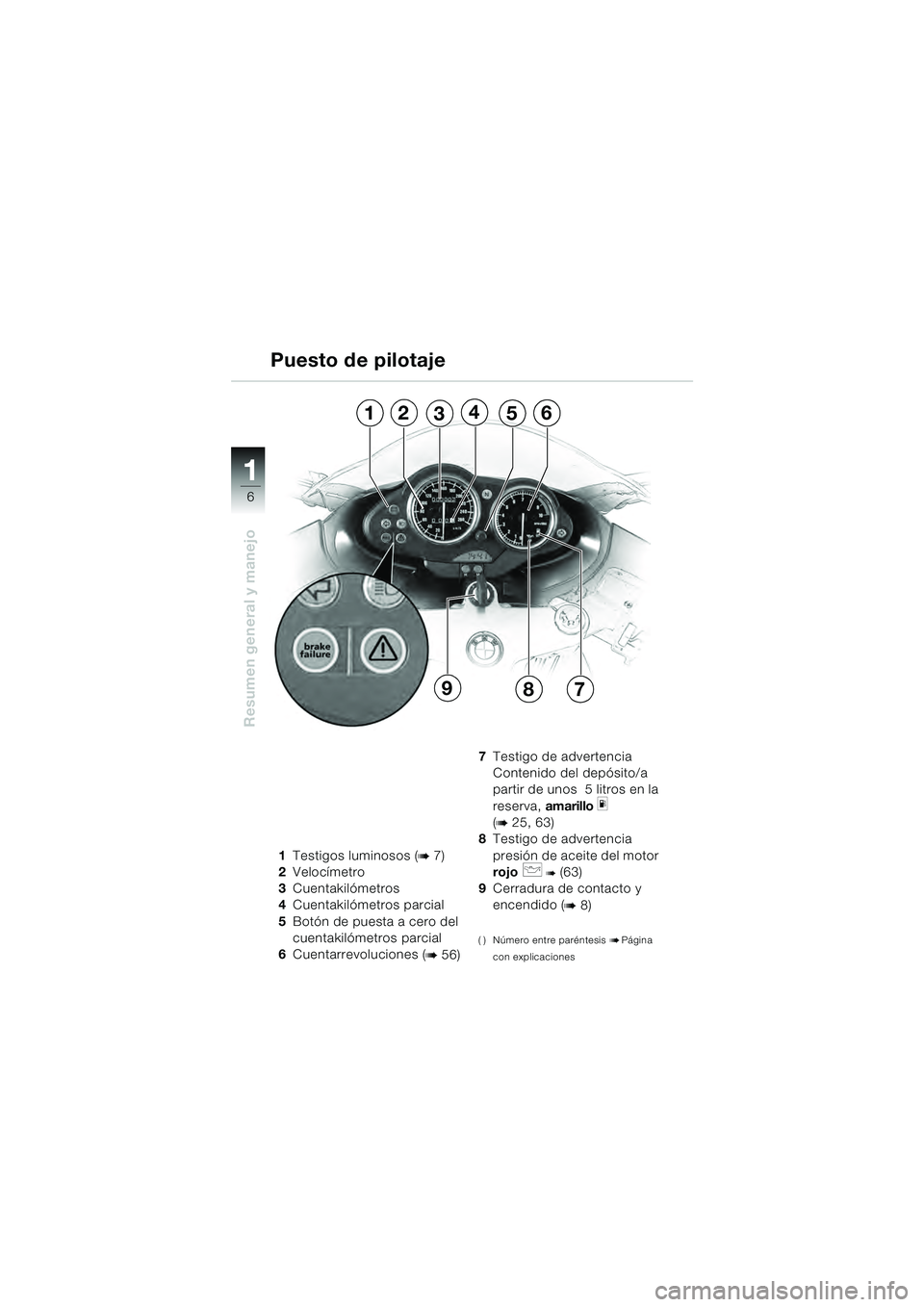

Puesto de pilotaje
10sbke4.bk Seite 6 Dienstag, 29. Juni 2010 10:54 10

11
7
Resumen general y manejo
1Testigo luminoso inter-
mitente lado izquierdo
verde
s
2 Testigo de advertencia
control de carga de la
batería rojo
r (b 62)
3 Testigo luminoso luces de
carretera azul
q
4Testigo luminoso de punto
muerto del cambio verde
k
(
b 59)
5 Testigo luminoso intermi-
tente derecho verde
t
6 Reloj
Para ajustar la hora, oprimir
con un bolígrafo o un objeto
similar sobre el
punto A(minutos) o el
punto B (horas)
7 Testigo de advertencia,
general rojo
e (b 62)
8 Testigo de advertencia ABS
l/brake failure rojo*
(
b 62)
* Equipos especiales
( ) Número entre paréntesis
bPágina
con explicaciones
7
12354

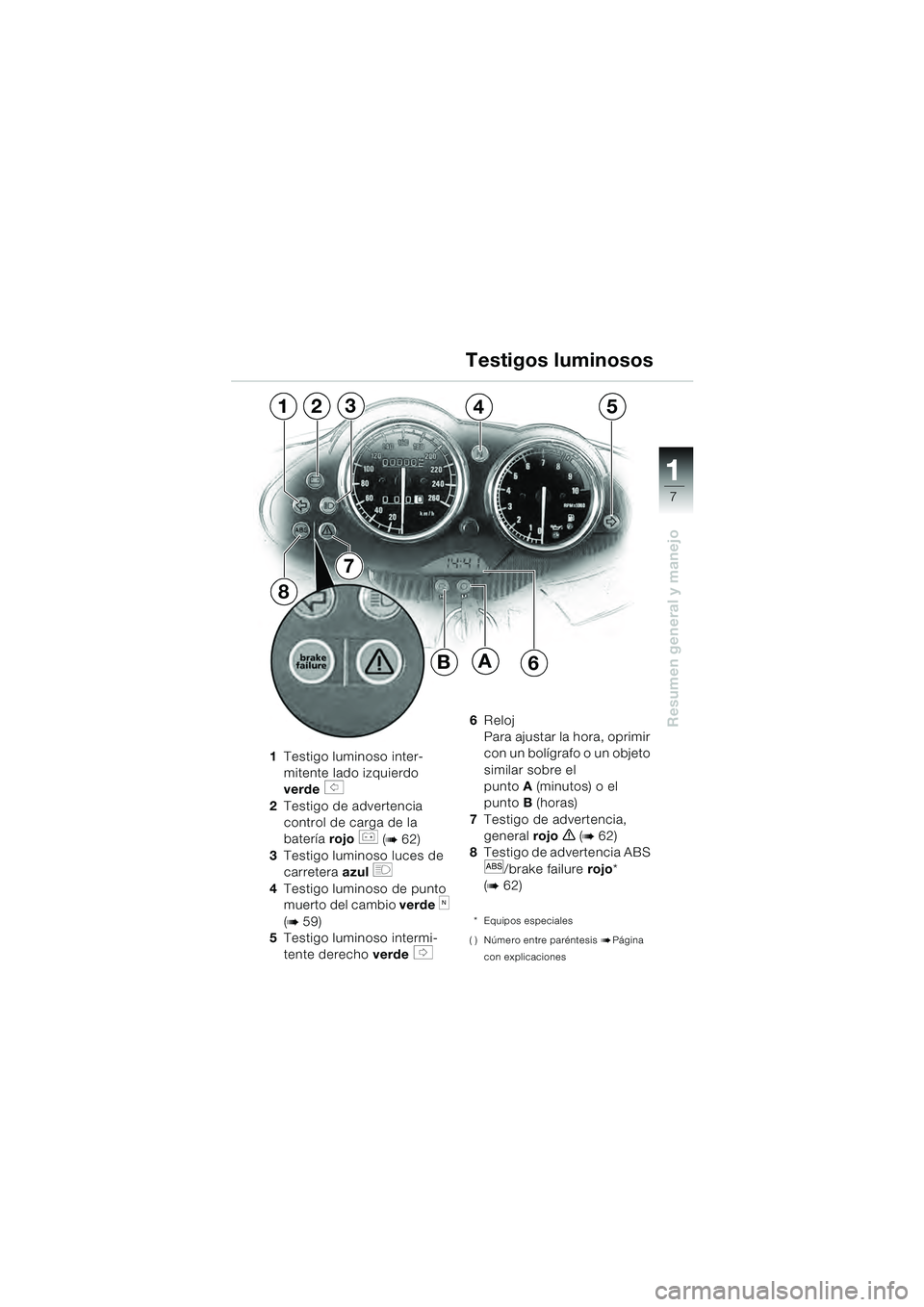

Testigos luminosos
B6A
8
10sbke4.bk Seite 7 Dienstag, 29. Juni 2010 10:54 10

11
8
Resumen general y manejo
Llaves del vehículoCon el vehículo recibe Vd. dos
llaves maestras y una de
reserva.
En la etiqueta autoadhesiva se
encuentra el código de la llave.
* Accesorios especiales
** Equipos especiales
L Indicación:
La cerradura de contacto y en-
cendido, el tapón de cierre del
depósito y la cerradura del
asiento/del casco se abren y
cierran con la misma llave.
Como opción pueden abrirse y
cerrarse también las maletas
modulares
* con la misma llave.
d Advertencia:
En vehículos con BMW Integral
ABS
**, si está desconectado el
encendido, se dispone sola-
mente de la FUNCIÓN DE
FRENADO RESIDUAL (b 71 )

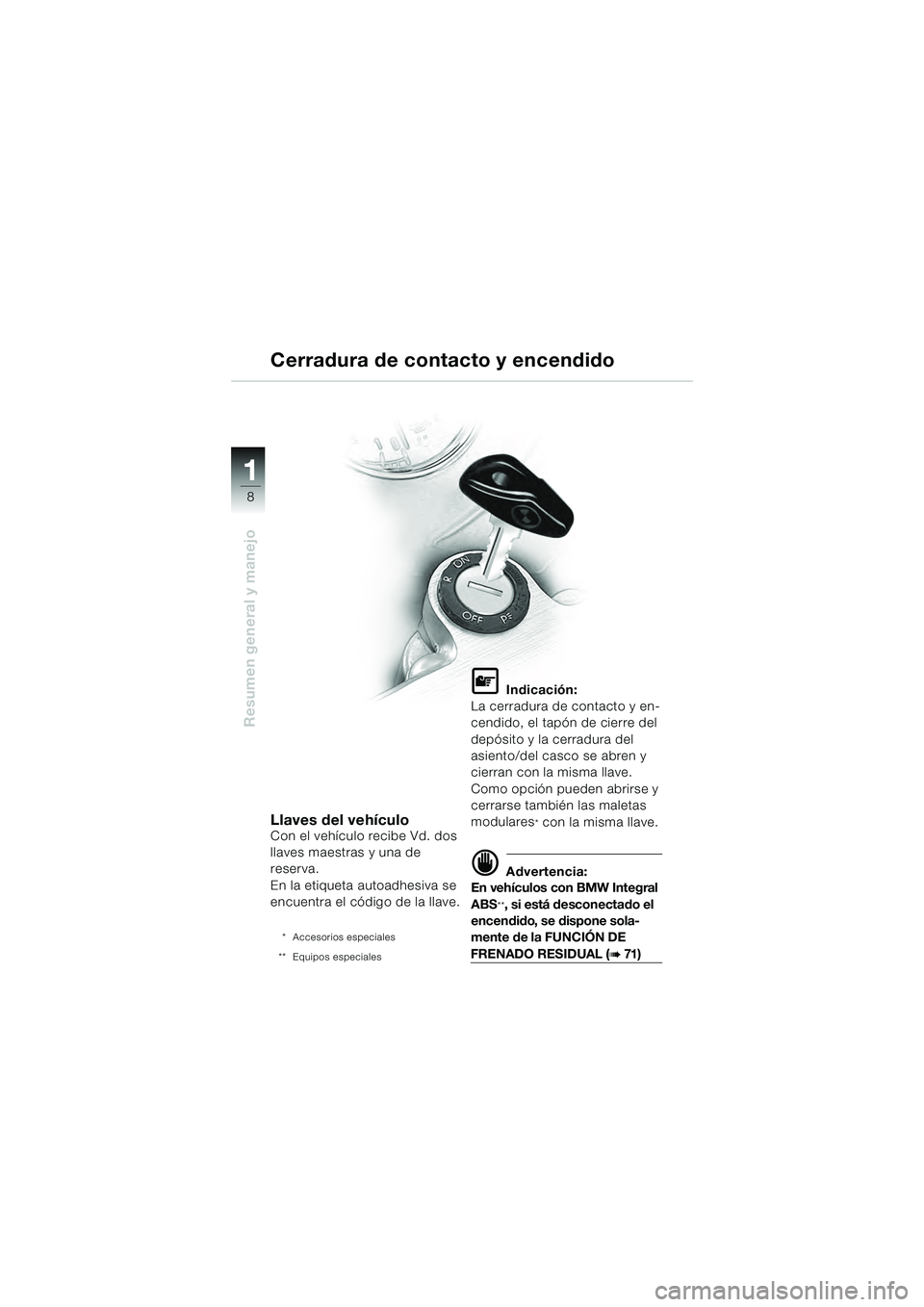

Cerradura de contacto y encendido
10sbke4.bk Seite 8 Dienstag, 29. Juni 2010 10:54 10
