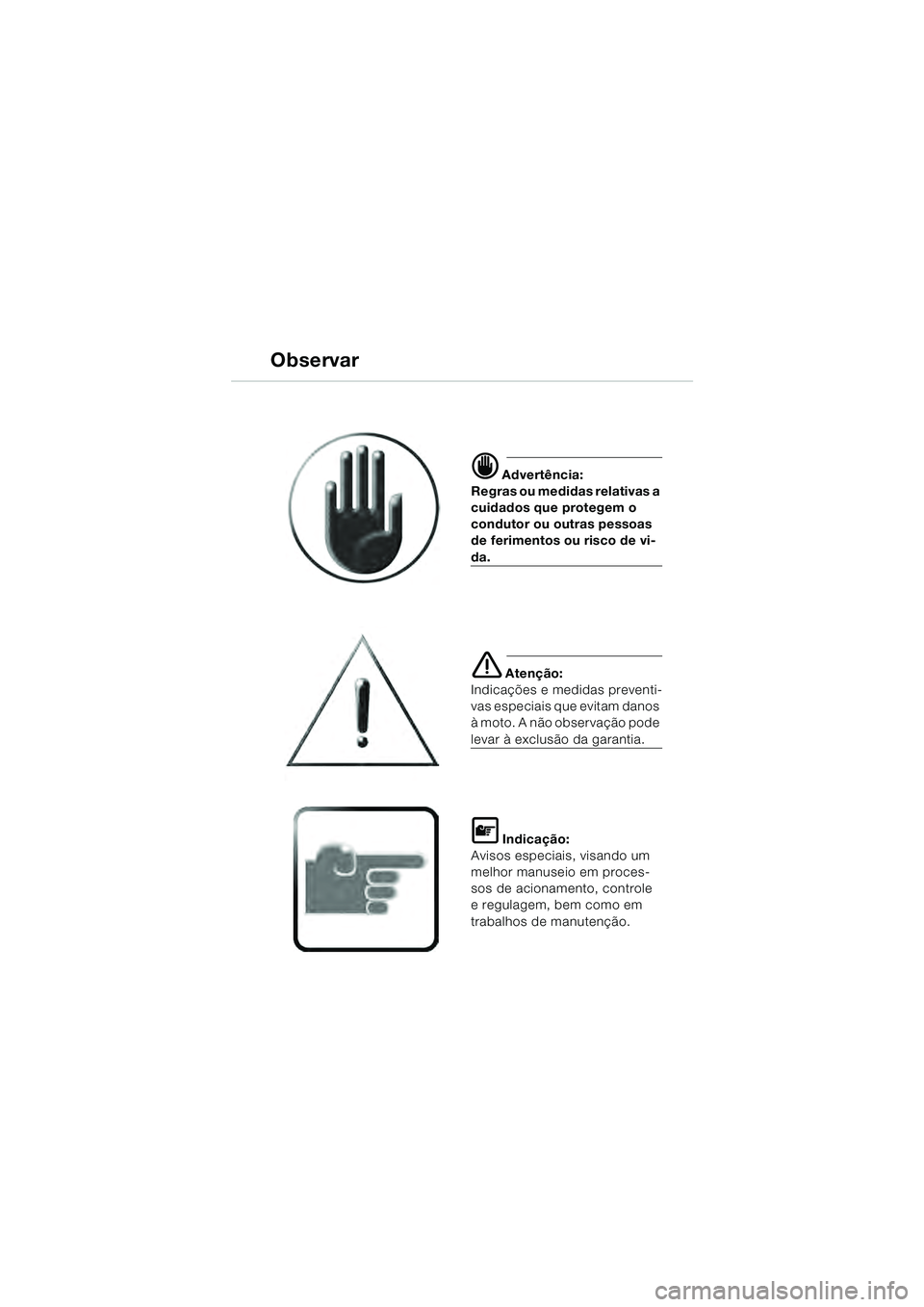

Observar
d Advertência:
Regras ou medidas relativas a
cuidados que protegem o
condutor ou outras pessoas
de ferimentos ou risco de vi-
da.
e Atenção:
Indicações e medidas preventi-
vas especiais que evitam danos
à moto. A não observação pode
levar à exclusão da garantia.
L Indicação:
Avisos especiais, visando um
melhor manuseio em proces-
sos de acionamento, controle
e regulagem, bem como em
trabalhos de manutenção.
10sbkb4.bk Seite 92 Dienstag, 29. Juni 2010 10:09 10
Page 3 of 92
i
1
Introdução
i
Bem-vindo à BMWFicamos felizes que você tenha
decidido comprar uma moto
BMW e damos as boas-vindas ao
grupo dos motociclistas BMW.
Aconselhamos você que se
familiarize bem com a sua nova
moto, para poder se movimen-
tar com segurança e tranqüili-
dade na estrada.
Para tanto, leia, por favor, o
presente Manual do Proprietá-
rio, antes de dar a partida à sua
nova moto. Aqui, encontrará
importantes indicações relacio-
nadas com o uso do veículo e
de todas as suas possibilida-
des técnicasAlém disso, você encontrará
sugestões e informações úteis
para escolher os equipamentos
mais indicados para garantir a
segurança máxima de exercício
e circulação, além de conse-
lhos para conservar da melhor
maneira possível o valor da sua
Moto. Os concessionários de
moto-cicletas BMW encon-
tram-se sempre à sua inteira
disposição com os seus conse-
lhos e para lhe prestar ajuda.
Esperamos que goste de ler
este seu Manual do Proprietário
e que tenha uma boa e segura
viagem.
Sua
BMW Motorrad
Bem-vindo à BMW
10sbkb4.bk Seite 1 Dienstag, 29. Juni 2010 10:09 10
Page 4 of 92
i
Introdução
12
2
12
i

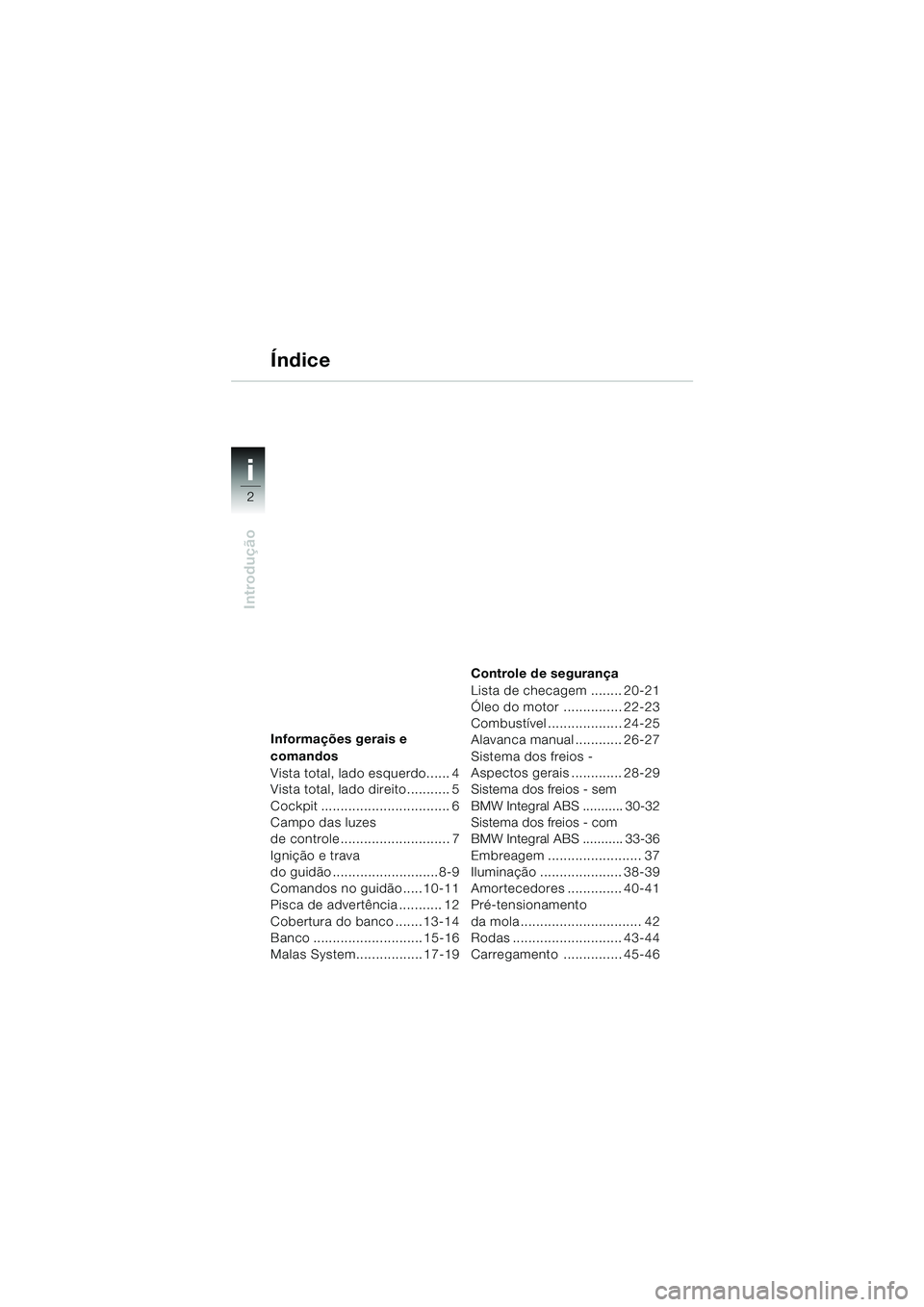

Informações gerais e
comandos
Vista total, lado esquerdo...... 4
Vista total, lado direito........... 5
Cockpit ................................. 6
Campo das luzes
de controle............................ 7
Ignição e trava
do guidão ...........................8-9
Comandos no guidão ..... 10-11
Pisca de advertência ........... 12
Cobertura do banco ....... 13-14
Banco ............................ 15-16
Malas System................. 17-19 Controle de segurança
Lista de checagem ........ 20-21
Óleo do motor ............... 22-23
Combustível ................... 24-25
Alavanca manual ............ 26-27
Sistema dos freios -
Aspectos gerais ............. 28-29
Sistema dos freios - sem
BMW Integral ABS ........... 30-32
Sistema dos freios - com
BMW Integral ABS ........... 33-36
Embreagem ........................ 37
Iluminação ..................... 38-39
Amortecedores .............. 40-41
Pré-tensionamento
da mola ............................... 42
Rodas ............................ 43-44
Carregamento ............... 45-46

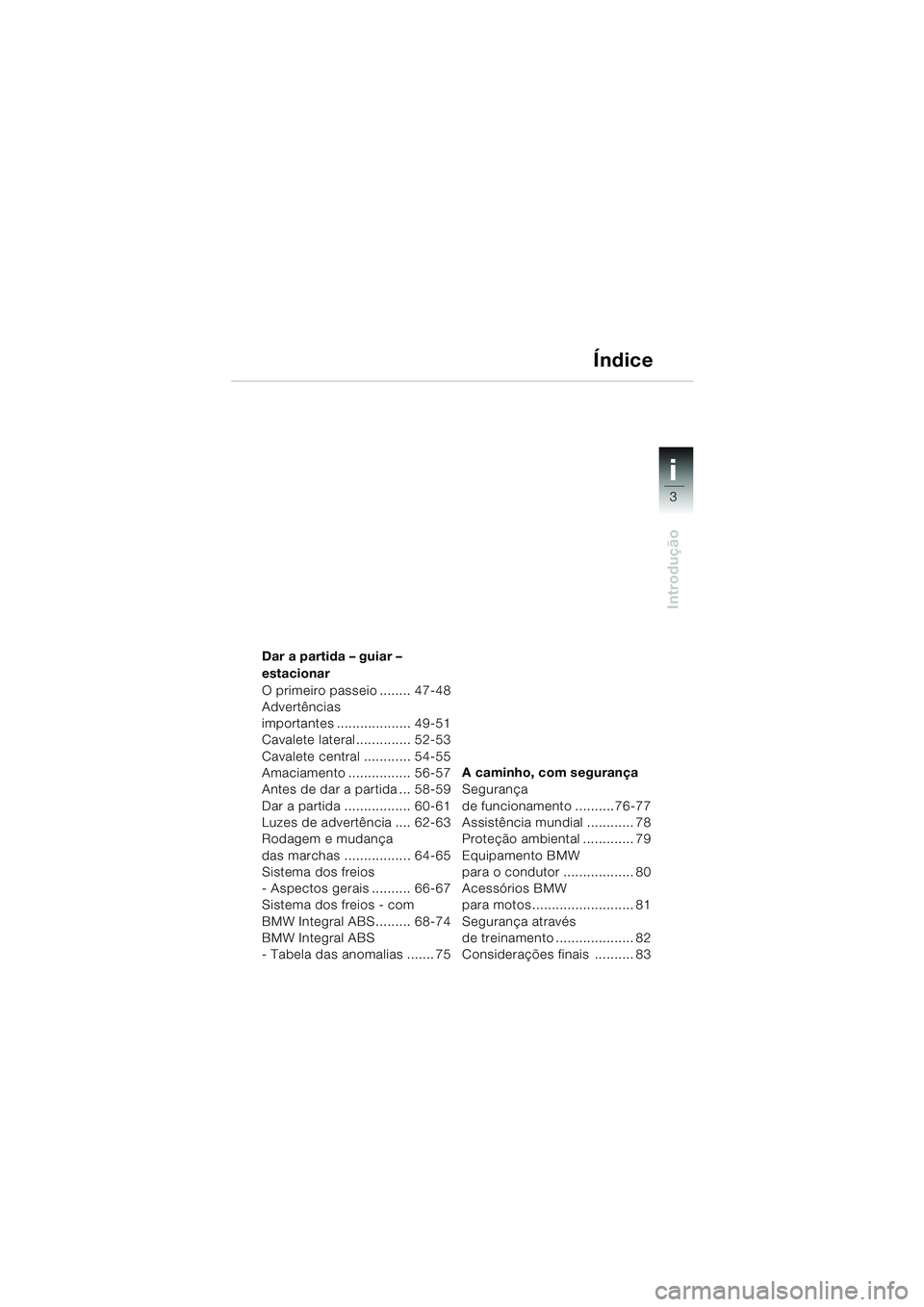

Índice
10sbkb4.bk Seite 2 Dienstag, 29. Juni 2010 10:09 10
Page 5 of 92
i
3
Introdução
34 34
i
Dar a partida – guiar –
estacionar
O primeiro passeio ........ 47-48
Advertências
importantes ................... 49-51
Cavalete lateral.............. 52-53
Cavalete central ............ 54-55
Amaciamento ................ 56-57
Antes de dar a partida ... 58-59
Dar a partida ................. 60-61
Luzes de advertência .... 62-63
Rodagem e mudança
das marchas ................. 64-65
Sistema dos freios
- Aspectos gerais .......... 66-67
Sistema dos freios - com
BMW Integral ABS......... 68-74
BMW Integral ABS
- Tabela das anomalias ....... 75A caminho, com segurança
Segurança
de funcionamento ..........76-77
Assistência mundial ............ 78
Proteção ambiental ............. 79
Equipamento BMW
para o condutor .................. 80
Acessórios BMW
para motos .......................... 81
Segurança através
de treinamento .................... 82
Considerações finais .......... 83
Índice
10sbkb4.bk Seite 3 Dienstag, 29. Juni 2010 10:09 10
Page 6 of 92
11
4
Informações gerais e comandos
1234675
119108
1Reservatório do fluido
hidráulico da embreagem
(
b 37)
2 Braço telescópico dianteiro,
ajuste do amortecedor
(
b 40)
3 Tampão do tanque de
combustível (
b 24)
4 Visor do nível de óleo do
motor (
b 23)
5 Furo de abastecimento de
óleo do motor (
b 23)
6 Suporte do capacete 7
Fechadura do banco (
b 15)
8 Alça de levantamento
(
b 54-55)
9 Braço telescópico traseiro,
ajuste do amortecedor
(
b 41)
10 Cavalete central*
11 Caixa dos fusíveis,
àesquerda
(Manual de Manutenção,
b capítulo 2)
( ) Número entre parênteses bpágina
com esclarecimentos
* Equipamento opcional

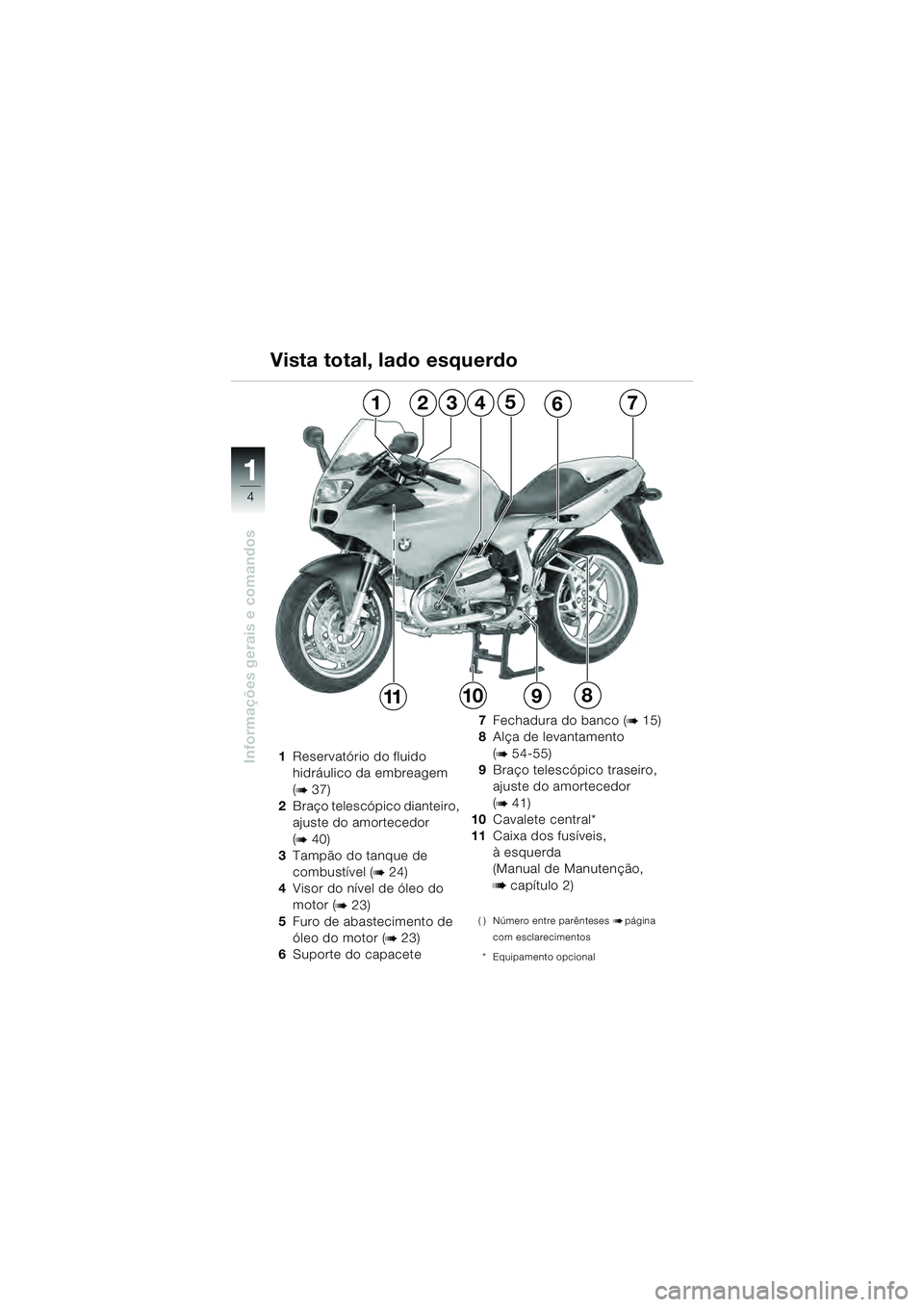

Vista total, lado esquerdo
10sbkb4.bk Seite 4 Dienstag, 29. Juni 2010 10:09 10
Page 7 of 92
11
5
Informações gerais e comandos
12Cobertura do banco*
(
b 13, 14)
13 Compartimento para:
– Ferramentas de bordo (
b 15)
– Kit de reparo de pneus sem
câmara (
b 15)
– Manual de bordo (
b 15)
14 Suporte do capacete
15 Reservatório do fluido dos
freios do freio dianteiro
(
b 31, 35)
16 Caixa dos fusíveis, à direita
para equipamento especial
(Manual de Manutenção,
b capítulo 2) 17
Plaqueta de identificação
18 Número do quadro
19 Tomada**, 12 V
possibilidade de conexão
para aparelhos adicionais –
Proteção com 15 A
20 Amortecedor telescópico
traseiro, pré-carga das
molas (
b 42)
21 Reservatório do fluido dos
freios para o freio traseiro
(
b 32, 36)
( ) Número entre parênteses bpágina
com esclarecimentos
* Equipamento opcional
** Acessórios especiais
Vista total, lado direito
21
15141312
2019171618
10sbkb4.bk Seite 5 Dienstag, 29. Juni 2010 10:09 10
Page 8 of 92
11
6
Informações gerais e comandos
1Campo das luzes de
controle (
b 7)
2 Velocímetro
3 Hodômetro
4 Hodômetro parcial
5 Botão giratório para zerar o
hodômetro parcial
6 Conta-giros (
b 56) 7
Luz de advertência da
capacidade do tanque/dos
quais cerca de 5 litros de
reserva amarela
m
(
b 25, 63)
8 Luz de advertência da pres-
são do óleo do motor
vermelha
p(b 63)
9 Ignição e trava do guidão
(
b 8)
( ) Número entre parênteses bpágina
com esclarecimentos
Cockpit
12356
79
4
8
10sbkb4.bk Seite 6 Dienstag, 29. Juni 2010 10:09 10
Page 9 of 92
11
7
Informações gerais e comandos1Luz de controle pisca
esquerdo verde
s
2 Luz de advertência da
corrente de carga da bate-
ria vermelha
r (b 62)
3 Luz de controle Luz alta
azul
q
4Luz de controle alavanca de
mudança em ponto morto
verde
k (b 59)
5 Luz de controle pisca
direito verde
t
6 Relógio
Ajuste pressionando,com a
ponta de uma esferográfica
ou objeto semelhante,
ponto A(minutos) ou o
ponto B (horas)
7 Luz de advertência,
generalidades vermelha
e
(
b 62)
8 Luzes de advertência
ABS
l/brake failure
vermelha * (
b 62)
( ) Número entre parênteses bpágina
com esclarecimentos
* Equipamento opcional
Campo das luzes de controle
7
12354
8
B6A
10sbkb4.bk Seite 7 Dienstag, 29. Juni 2010 10:09 10
Page 10 of 92
11
8
Informações gerais e comandos
Chaves do veículoVocê recebe duas chaves prin-
cipais e uma chave de reserva.
A plaqueta autoadesiva, tam-
bém fornecida, indica o número
da chave.
* Acessórios especiais
** Equipamento opcional
L Indicação:
A ignição e a trava do guidão, a
tampa do tanque e a fechadura
do capacete/do banco se
abrem com a mesma chave. A
pedido, pode-se usar a mesma
chave também para as maletas
System
*.
d Advertência:
Com o BMW Integral ABS
**
quando a ignição está desliga-
da, está disponível somente a
FUNÇÃO DE FREADA RESÍDUA
(b 71 )
Ignição e trava do guidão
10sbkb4.bk Seite 8 Dienstag, 29. Juni 2010 10:09 10
