BMW MOTORRAD R 1100 S 2000 Instruktionsbok (in Swedish)
Manufacturer: BMW MOTORRAD, Model Year: 2000, Model line: R 1100 S, Model: BMW MOTORRAD R 1100 S 2000Pages: 92, PDF Size: 2.03 MB
Page 31 of 92
2
29
Säkerhetskontroll
Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en fackverkstad, helst en
BMW-verkstad, innan de har
slitits ned till minsta tillåtna
tjocklek!
Kontroll av bromsbeläggBromsbeläggen slits olika bero-
ende på det personliga kör-
sättet.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(Service- och teknikbok
bkapitel 2)!
10SBKS4.BK Seite 29 Dienstag, 29. Juni 2010 12:05 12
Page 32 of 92
2
30
Säkerhetskontroll
2
Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskan i fram- el-
ler bakhjulsbromsens expan-
sionskärl har sjunkit under
MIN-markeringen (
b 31-32),
ska bromssystemet omedel-
bart kontrolleras hos en fack-
verkstad och då helst en
BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
och teknikbok
b kapitel 1),
helst hos en BMW-verkstad.
10SBKS4.BK Seite 30 Dienstag, 29. Juni 2010 12:05 12
Page 33 of 92
2
31
Säkerhetskontroll
MIN
Kontroll av
bromsvätskenivå fram
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Vätskenivån får inte ligga
under den nedre kanten på
markeringsringen (MIN). Uppställning på sidostödet
Ställ styret rakt.
Kontrollera bromsvätskenivån
vid nivåglaset:
MIN min-nivå
(mitten på nivåglaset)
Bromsar - utan BMW integral ABS
10SBKS4.BK Seite 31 Dienstag, 29. Juni 2010 12:05 12

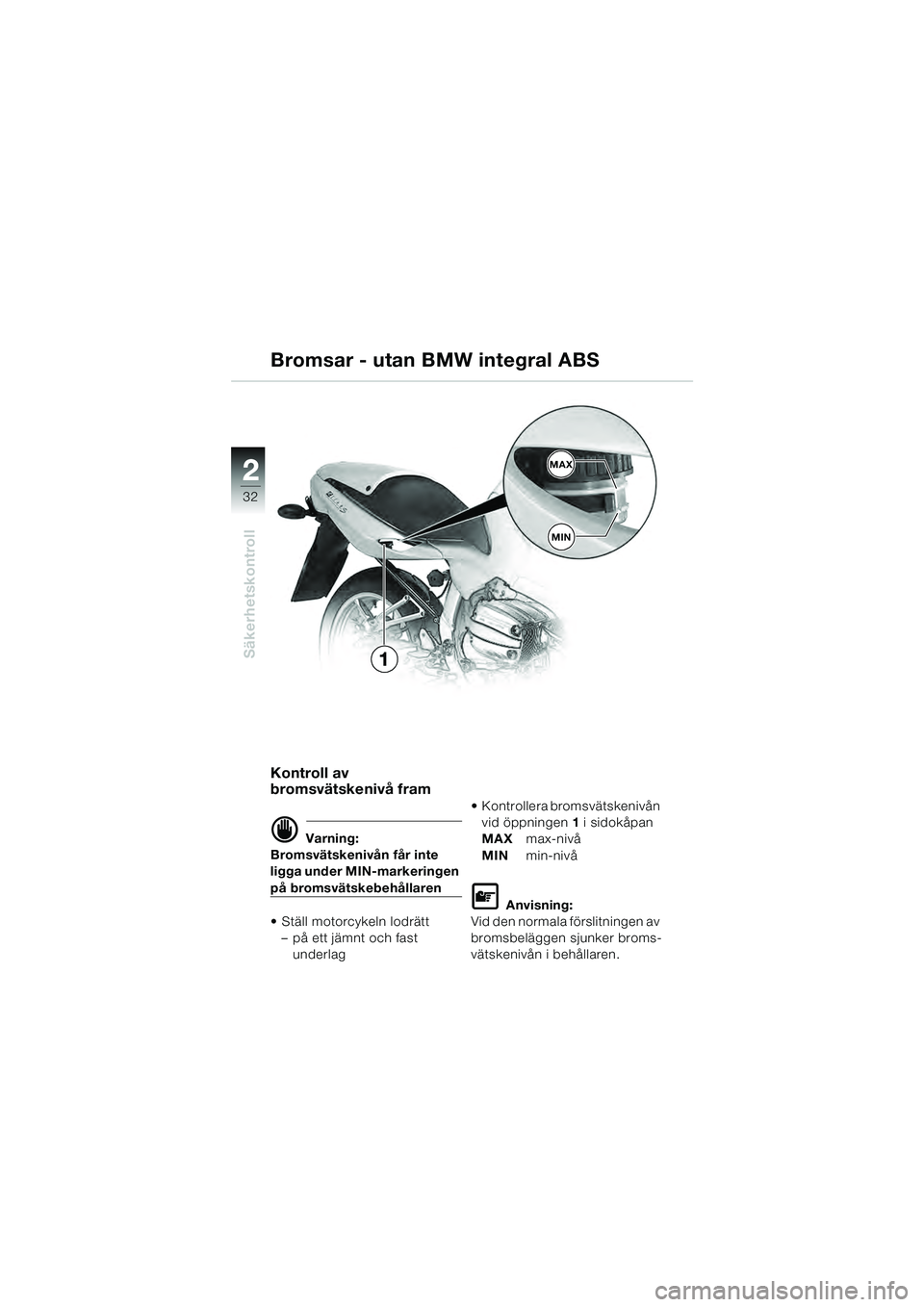

Page 34 of 92
2
32
Säkerhetskontroll
2MAX
MIN
1
Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte
ligga under MIN-markeringen
på bromsvätskebehållaren
Ställ motorcykeln lodrätt – på ett jämnt och fast
underlag Kontrollera bromsvätskenivån
vid öppningen 1 i sidokåpan
MAX max-nivå
MIN min-nivå
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
Bromsar - utan BMW integral ABS
10SBKS4.BK Seite 32 Dienstag, 29. Juni 2010 12:05 12
Page 35 of 92
2
33
Säkerhetskontroll
Bromsar - med BMW integral ABS*
Kontroll av
bromsvätskenivå
d Varning:
Vid utrustning med
BMW integral ABS sjunker
INTE bromsvätskenivån i ex-
pansionskärlet (
b 35, 36) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b 35, 36) har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
fackverkstad och då helst hos
en BMW-verkstad.
* Extrautrustning
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (Service-
och teknikbok
b kapitel 1)
hos en fackverkstad - helst en
BMW-verkstad.
10SBKS4.BK Seite 33 Dienstag, 29. Juni 2010 12:05 12
Page 36 of 92
2
34
Säkerhetskontroll
2
Bromsar - med BMW integral ABS*
Restbromsfunktion
d Varning:
När tändningen är frånkopp-
lad, före och under självdiag-
nosen (
b 72) eller vid en
störning i BMW integral ABS*
återstår endast en så kallad
RESTBROMSFUNKTION
(
b 71).
Vid RESTBROMSFUNKTION
reagerar bromsarna långsam-
mare och det behövs
BETYDLIGT mer kraft för att
bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
* Extrautrustning
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBOEMSFUNKTION i
framhjulsbromsn bör läge 4
ställas in med ställhjulet A
(
b 27) på handbromsreglaget.
10SBKS4.BK Seite 34 Dienstag, 29. Juni 2010 12:05 12
Page 37 of 92
2
35
Säkerhetskontroll
MIN
Bromsar - med BMW integral ABS*
Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte
ligga under MIN-markeringen
Ställ motorcykeln lodrätt och belast dan med en förare eller
ställ up den på centralstödet*
– på ett jämnt och fast
underlag
* Extrautrustning
Vrid styret helt åt vänster
Kontrollera bromsvätskenivån vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
10SBKS4.BK Seite 35 Dienstag, 29. Juni 2010 12:05 12
Page 38 of 92
2
36
Säkerhetskontroll
2
MIN
1
Kontroll av
bromsvätskenivå bak
d Varning:
Bromsvätskenivån får inte
ligga under MIN-markeringen
på bromsvätskebehållaren
* Extrautrustning
Ställ motorcykeln lodrätt
– på ett jämnt och fast underlag
Kontrollera bromsvätskenivån MIN min-nivå
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
Bromsar - med BMW integral ABS*
10SBKS4.BK Seite 36 Dienstag, 29. Juni 2010 12:05 12
Page 39 of 92
2
37
Säkerhetskontroll
MIN
Kontroll av vätskenivå i
kopplingsarmaturen
e OBS!
Om vätskenivån sjunker förelig-
ger troligtvis ett fel i kopplings-
systemet.
Låt omedelbart kontrollera
kopplingssystemet hos en fack-
verkstad och då helst en BMW-
verkstad.
d Varning:
Vätskenivån får inte ligga
under MIN-markeringen.
L Anvisning:
Vid förslitning av kopplingen
stiger vätskenivån i behållaren.
Ställ motorcykeln lodrätt – på ett jämnt och fast underlag
Vrid styret helt åt höger
Kontrollera vätskenivån vid nivåglaset
MIN min-nivå
(nedre kanten på
markeringsringen)
Koppling
10SBKS4.BK Seite 37 Dienstag, 29. Juni 2010 12:05 12
Page 40 of 92
2
38
Säkerhetskontroll
2
Kontroll av belysning
e OBS!
Kontrollera före varje körning att
alla belysningskomponenter
fungerar.
L Anvisning:
Om blinkerkontrollampan blin-
kar med dubbel frekvens: En
blinkerlampa är defekt.
Vid BMW integral ABS:
Den allmänna varningslampan
lyser (
b 62):
Kontrollera broms- eller bakljus-
lampan.
När bakljuset är defekt, dimmas
bromsljuset ner och fungerar
som bakljus. Vid bromsning lyser
bromsljuset åter med full effekt. Byte av glödlampor i parke-
rings-, halv-, hel-, bak-/broms-
ljus och blinkerlampor samt
nummerskyltsbelysningens
lampa:
(
b
Service- och teknikbok,
kapitel 2)
Strålkastarinställning
höger-/vänstertrafik
Vid körning i länder med väns-
tertrafik, bländar det asymme-
triska halvljuset mötande trafik.
Därför måste strålkastaren stäl-
las in motsvarande (Service-
och teknikbok,
b kapitel 2). Din
BMW-verkstad hjälper dig gär-
na med detta.
Belysning
10SBKS4.BK Seite 38 Dienstag, 29. Juni 2010 12:05 12
