ABS BMW MOTORRAD R 1100 S 2002 Instruktionsbok (in Swedish)

i

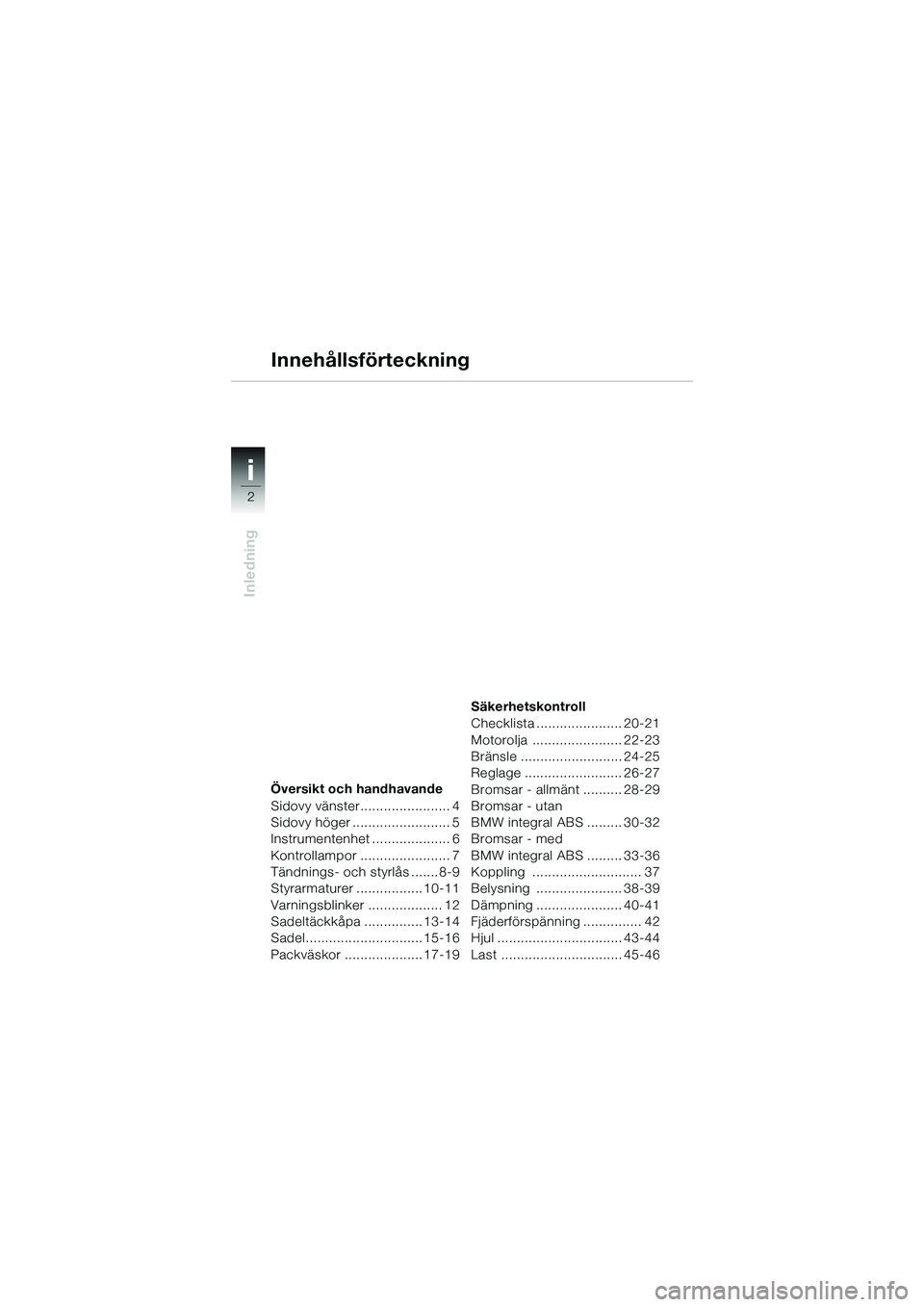

Inledning
12
2
12
i
Översikt och handhavande
Sidovy vänster....................... 4
Sidovy höger ......................... 5
Instrumentenhet .................... 6
Kontrollampor ....................... 7
Tändnings- och styrlås ....... 8-9
Styrarmaturer ................. 10-11
Varningsblinker ................... 12
Sadeltäckkåpa ............... 13-14
Sadel.............................. 15-16
Packväskor .................... 17-19 Säkerhetskontroll
Checklista ...................... 20-21
Motorolja ....................... 22-23
Bränsle .......................... 24-25
Reglage ......................... 26-27
Bromsar - allmänt .......... 28-29
Bromsar - utan
BMW integral ABS ......... 30-32
Bromsar - med
BMW integral ABS ......... 33-36
Koppling ............................ 37
Belysning ...................... 38-39
Dämpning ...................... 40-41
Fjäderförspänning ............... 42
Hjul ................................ 43-44
Last ............................... 45-46
Innehållsförteckning
10SbkS6.BK.fm Seite 2 Mont
ag, 23. Januar 2006 4:51 16

i
3
Inledning
34 34
i

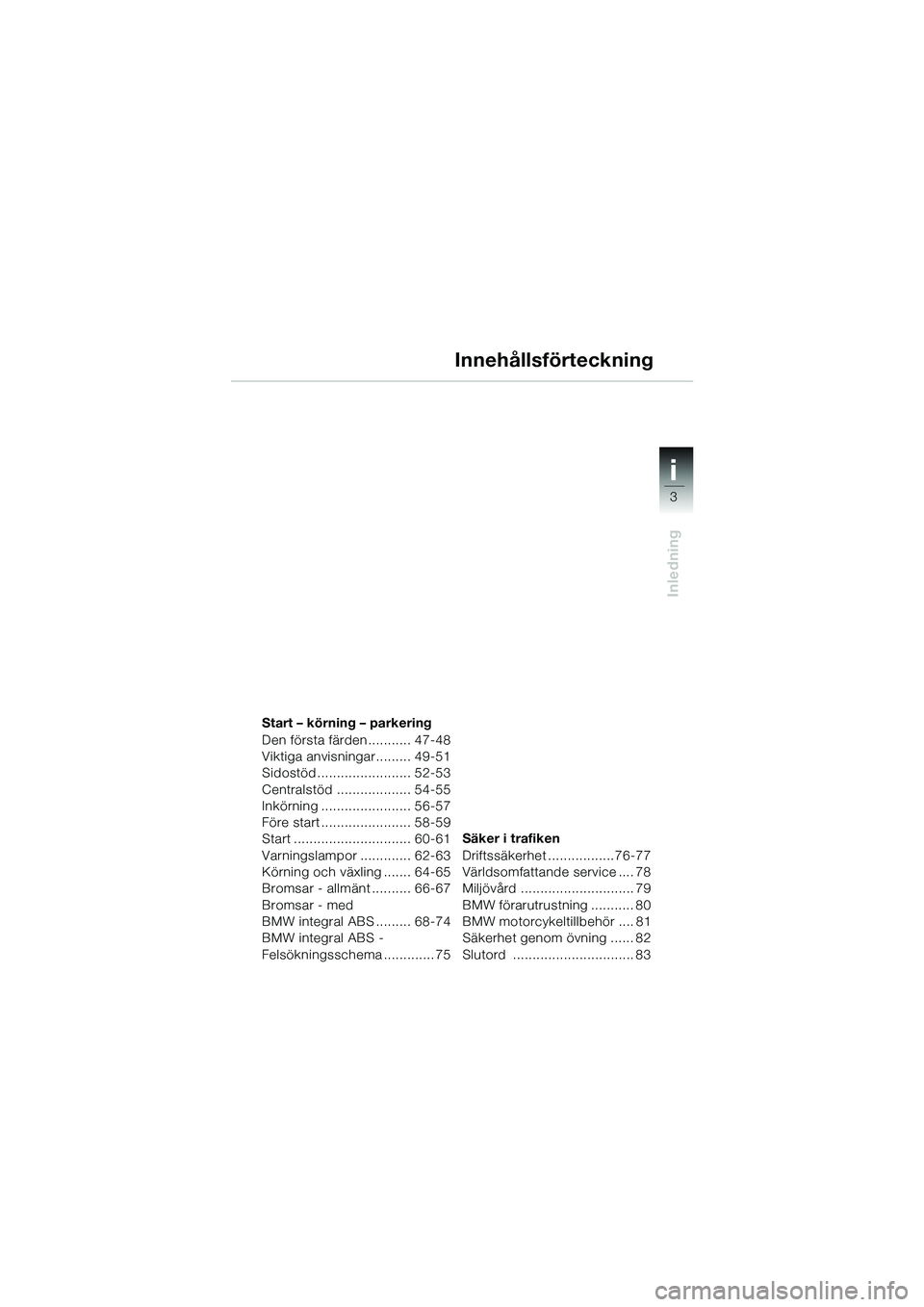

Start – körning – parkering
Den första färden........... 47-48
Viktiga anvisningar......... 49-51
Sidostöd........................ 52-53
Centralstöd ................... 54-55
Inkörning ....................... 56-57
Före start ....................... 58-59
Start .............................. 60-61
Varningslampor ............. 62-63
Körning och växling ....... 64-65
Bromsar - allmänt .......... 66-67
Bromsar - med
BMW integral ABS ......... 68-74
BMW integral ABS -
Felsökningsschema ............. 75Säker i trafiken
Driftssäkerhet .................76-77
Världsomfattande service .... 78
Miljövård ............................. 79
BMW förarutrustning ........... 80
BMW motorcykeltillbehör .... 81
Säkerhet genom övning ...... 82
Slutord ............................... 83
Innehållsförteckning
10SbkS6.BK.fm Seite 3 Mont
ag, 23. Januar 2006 4:51 16

11
7
Översikt och handhavande
A
7
12354
8
B6

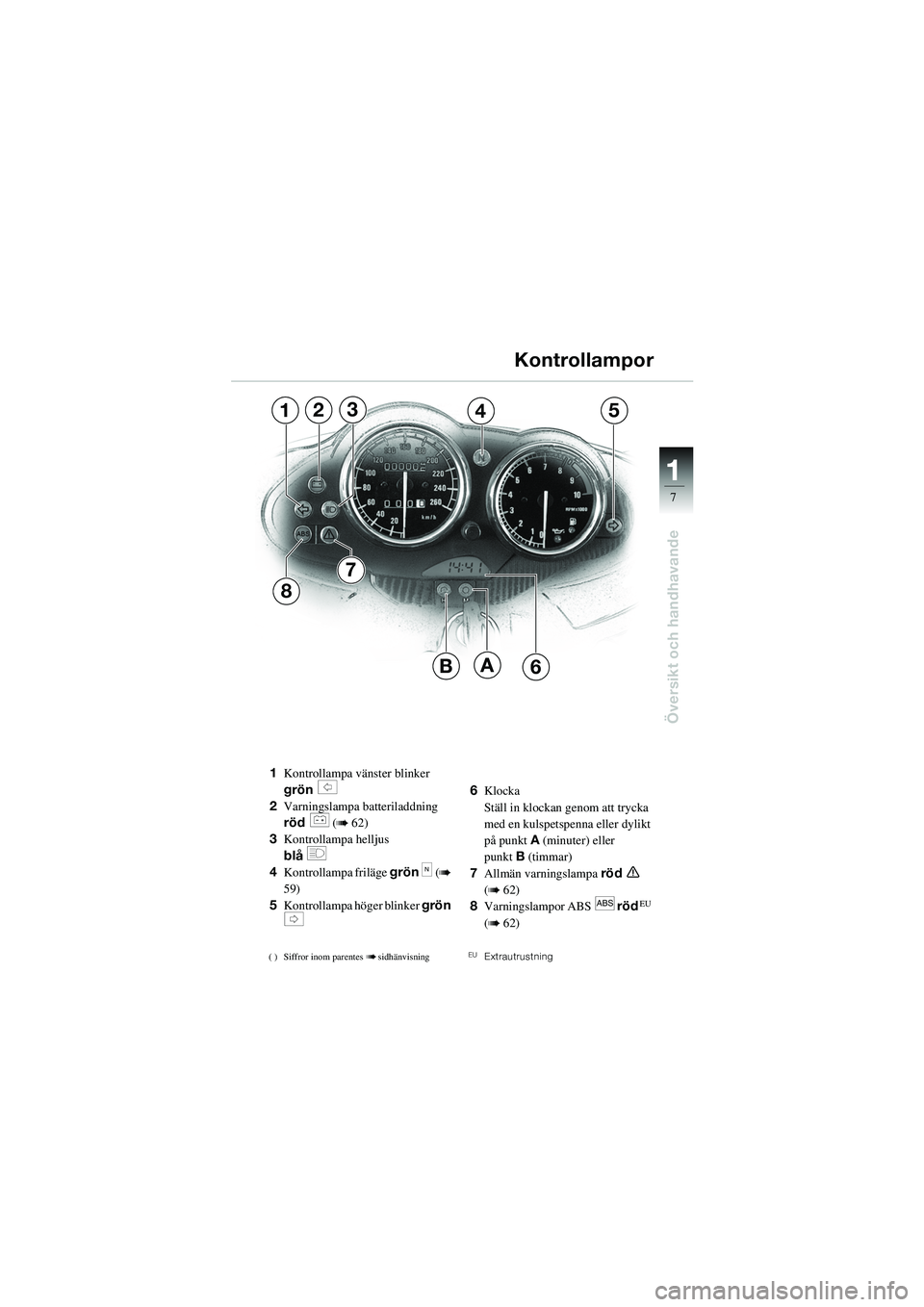

1Kontrollampa vänster blinker
grön
s
2 Varningslampa batteriladdning
röd
r (b 62)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k (b
59)
5 Kontrollampa höger blinker grön
t
( ) Siffror inom parentes bsidhänvisning

6 Klocka
Ställ in klockan genom att trycka
med en kulspetspenna eller dylikt
på punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e
(
b 62)
8 Varningslampor ABS
l rödEU
(
b 62)
EUExtrautrustning
Kontrollampor
10SbkS6.BK.fm Seite 7 Mont ag, 23. Januar 2006 4:51 16

11
8
Översikt och handhavande

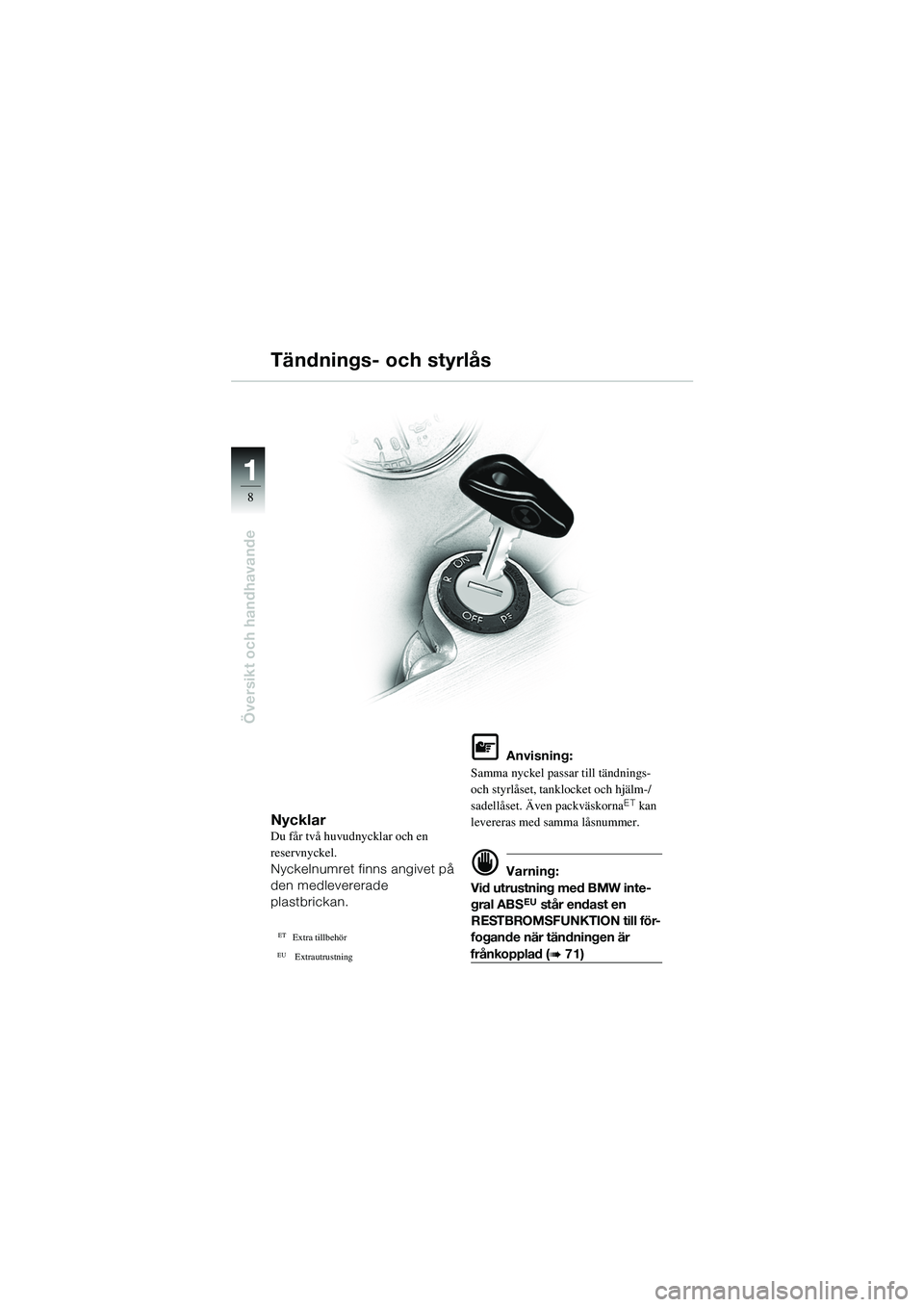

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EU Extrautrustning
L Anvisning:
Samma nyckel passar till tändnings-
och styrlåset, tanklocket och hjälm-/
sadellåset. Även packväskorna
ET kan
levereras med samma låsnummer.
d Varning:
Vid utrustning med BMW inte-
gral ABS
EU står endast en
RESTBROMSFUNKTION till för-
fogande när tändningen är
frånkopplad (b 71)
Tändnings- och styrlås
10SbkS6.BK.fm Seite 8 Mont ag, 23. Januar 2006 4:51 16

2
30
Säkerhetskontroll
2

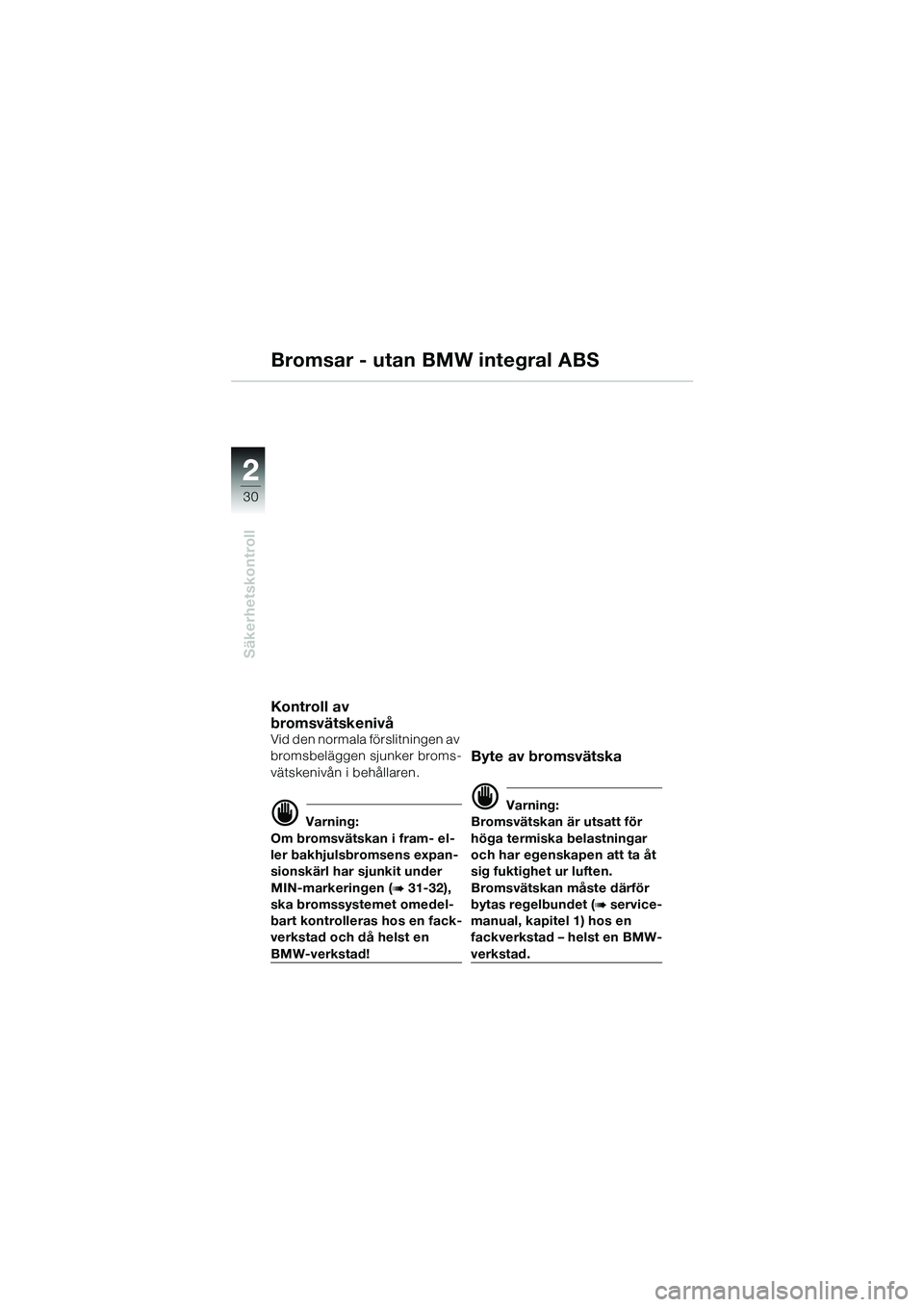

Bromsar - utan BMW integral ABS
Kontroll av
bromsvätskenivå
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Om bromsvätskan i fram- el-
ler bakhjulsbromsens expan-
sionskärl har sjunkit under
MIN-markeringen (
b 31-32),
ska bromssystemet omedel-
bart kontrolleras hos en fack-
verkstad och då helst en
BMW-verkstad!
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b service-
manual, kapitel 1) hos en
fackverkstad – helst en BMW-
verkstad.
10SbkS6.BK.fm Seite 30 Mont ag, 23. Januar 2006 4:51 16

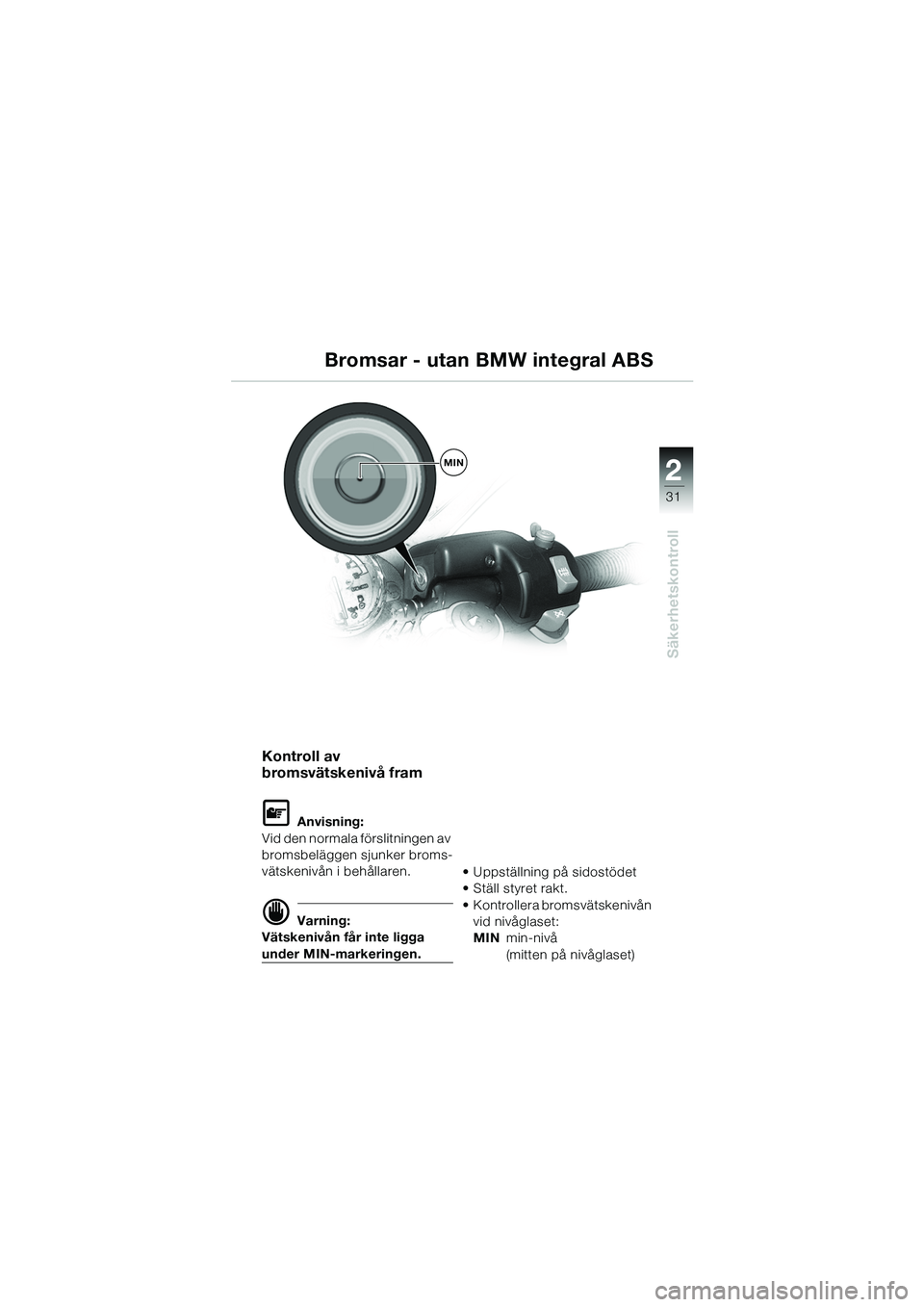

2
31
Säkerhetskontroll
MIN
Kontroll av
bromsvätskenivå fram
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
d Varning:
Vätskenivån får inte ligga
under MIN-markeringen. • Uppställning på sidostödet
•Ställ styret rakt.
• Kontrollera bromsvätskenivån
vid nivåglaset:
MIN min-nivå
(mitten på nivåglaset)
Bromsar - utan BMW integral ABS
10SbkS6.BK.fm Seite 31 Mont ag, 23. Januar 2006 4:51 16

2
32
Säkerhetskontroll
2MAX
MIN
1

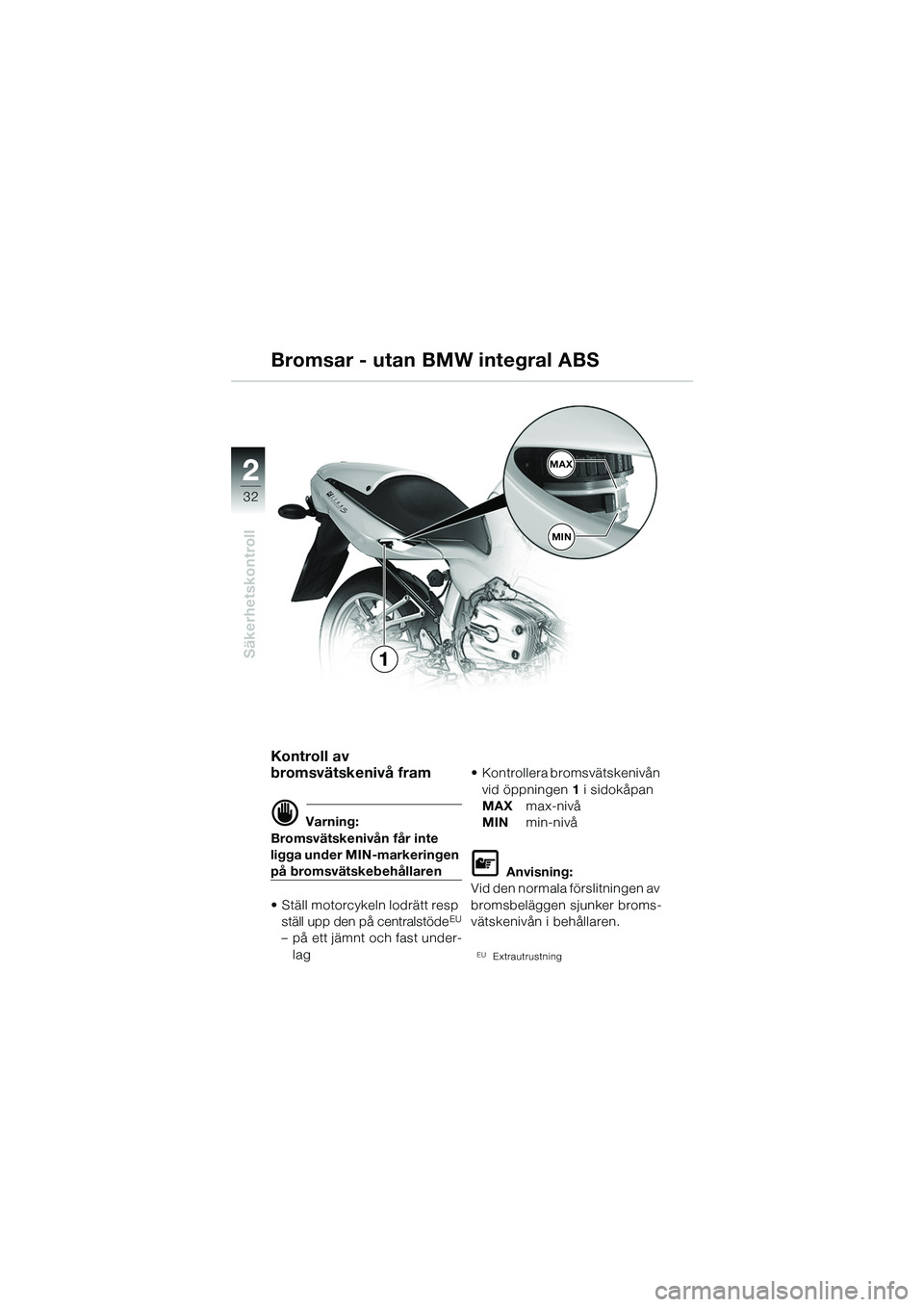

Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte
ligga under MIN-markeringen
på bromsvätskebehållaren
• Ställ motorcykeln lodrätt resp ställ upp den på centralstöde
EU
– på ett jämnt och fast under-
lag • Kontrollera bromsvätskenivån
vid öppningen 1 i sidokåpan
MAX max-nivå
MIN min-nivå
L Anvisning:
Vid den normala förslitningen av
bromsbeläggen sjunker broms-
vätskenivån i behållaren.
EUExtrautrustning
Bromsar - utan BMW integral ABS
10SbkS6.BK.fm Seite 32 Mont ag, 23. Januar 2006 4:51 16

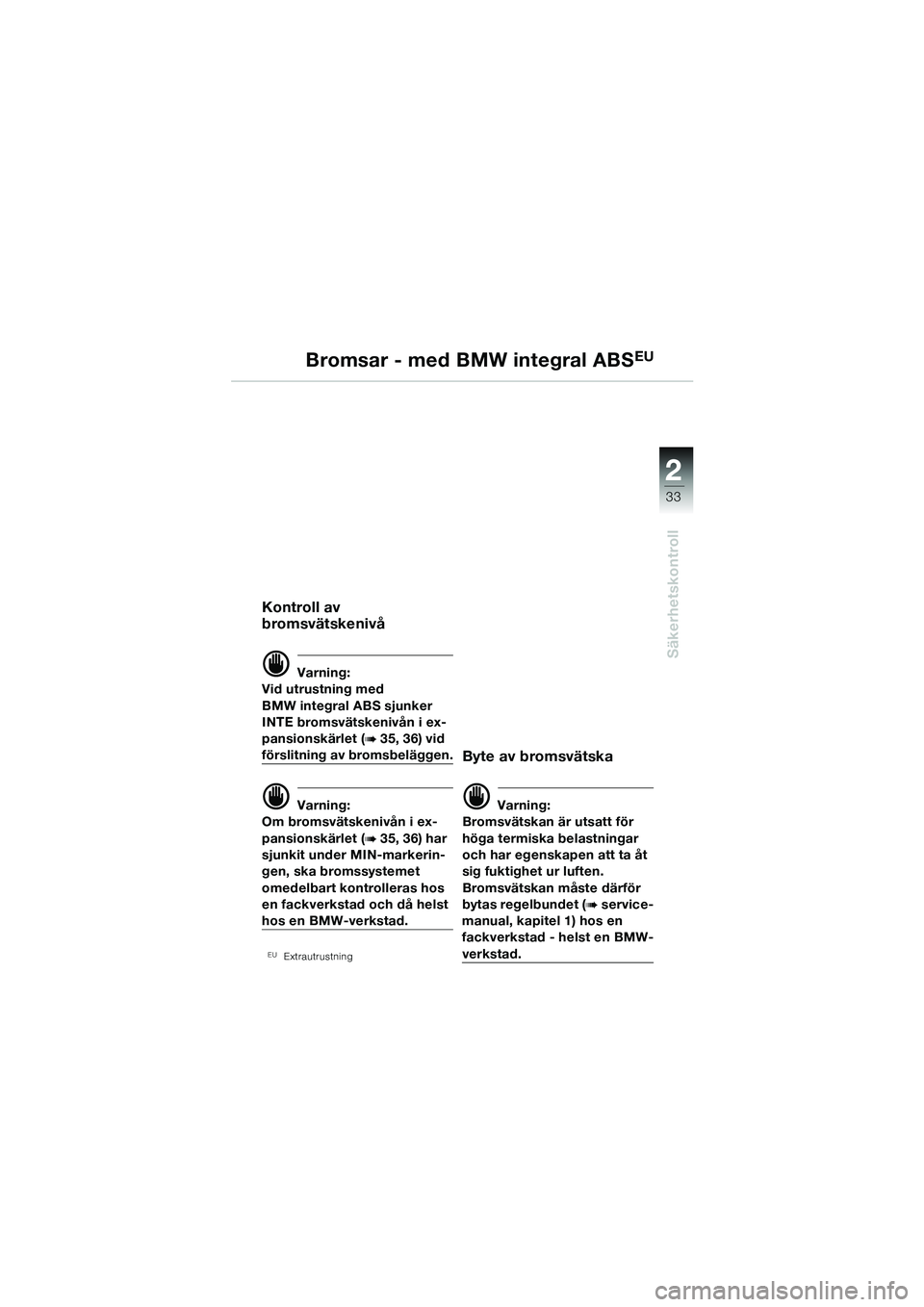

2
33
Säkerhetskontroll
Bromsar - med BMW integral ABSEU
Kontroll av
bromsvätskenivå
d Varning:
Vid utrustning med
BMW integral ABS sjunker
INTE bromsvätskenivån i ex-
pansionskärlet (
b 35, 36) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b 35, 36) har
sjunkit under MIN-markerin-
gen, ska bromssystemet
omedelbart kontrolleras hos
en fackverkstad och då helst
hos en BMW-verkstad.
EUExtrautrustning
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b service-
manual, kapitel 1) hos en
fackverkstad - helst en BMW-
verkstad.
10SbkS6.BK.fm Seite 33 Mont ag, 23. Januar 2006 4:51 16

2
34
Säkerhetskontroll
2
Bromsar - med BMW integral ABSEU

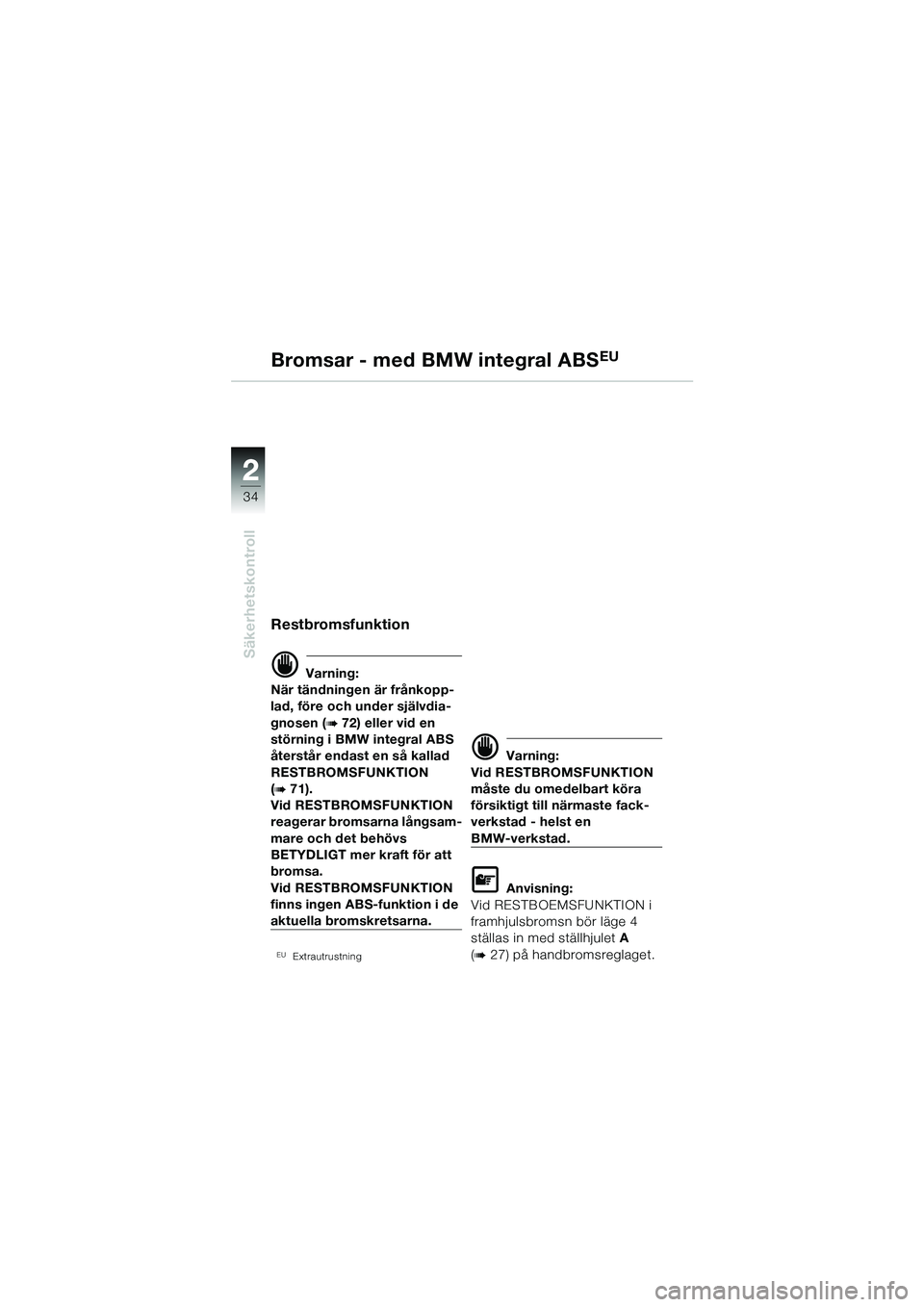

Restbromsfunktion
d Varning:
När tändningen är frånkopp-
lad, före och under självdia-
gnosen (
b 72) eller vid en
störning i BMW integral ABS
återstår endast en så kallad
RESTBROMSFUNKTION
(
b 71).
Vid RESTBROMSFUNKTION
reagerar bromsarna långsam-
mare och det behövs
BETYDLIGT mer kraft för att
bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
EUExtrautrustning
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBOEMSFUNKTION i
framhjulsbromsn bör läge 4
ställas in med ställhjulet A
(
b 27) på handbromsreglaget.
10SbkS6.BK.fm Seite 34 Mont ag, 23. Januar 2006 4:51 16

2
35
Säkerhetskontroll
MIN
Bromsar - med BMW integral ABSEU

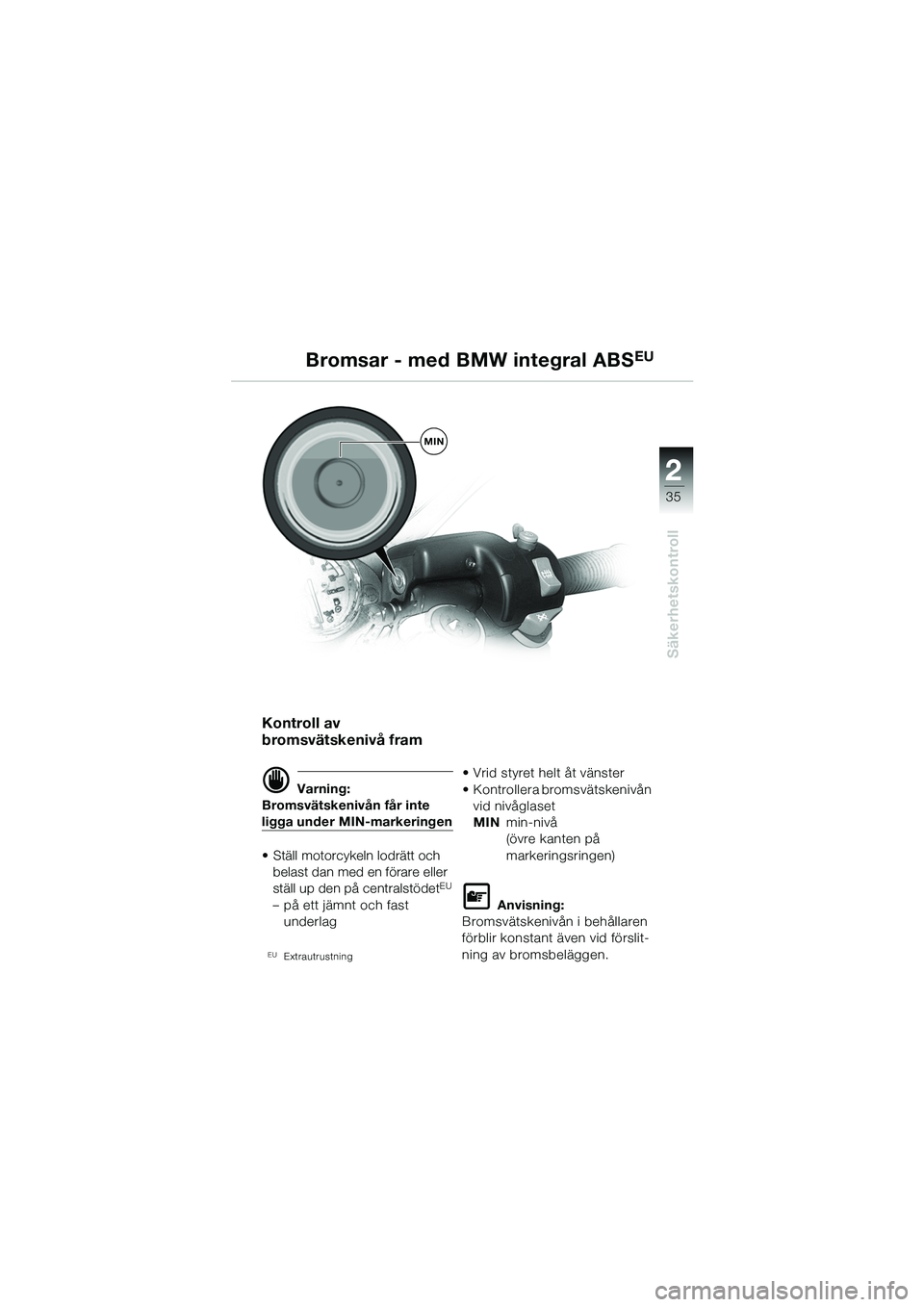

Kontroll av
bromsvätskenivå fram
d Varning:
Bromsvätskenivån får inte
ligga under MIN-markeringen
• Ställ motorcykeln lodrätt och belast dan med en förare eller
ställ up den på centralstödet
EU
– på ett jämnt och fast underlag
EUExtrautrustning
• Vrid styret helt åt vänster
• Kontrollera bromsvätskenivån vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
10SbkS6.BK.fm Seite 35 Mont ag, 23. Januar 2006 4:51 16
