Uso e manutenzione
R 1100 S
10sbki6.bk.fm Seite 91 Montag, 23. Januar 2006 4:36 16
Page 2 of 92

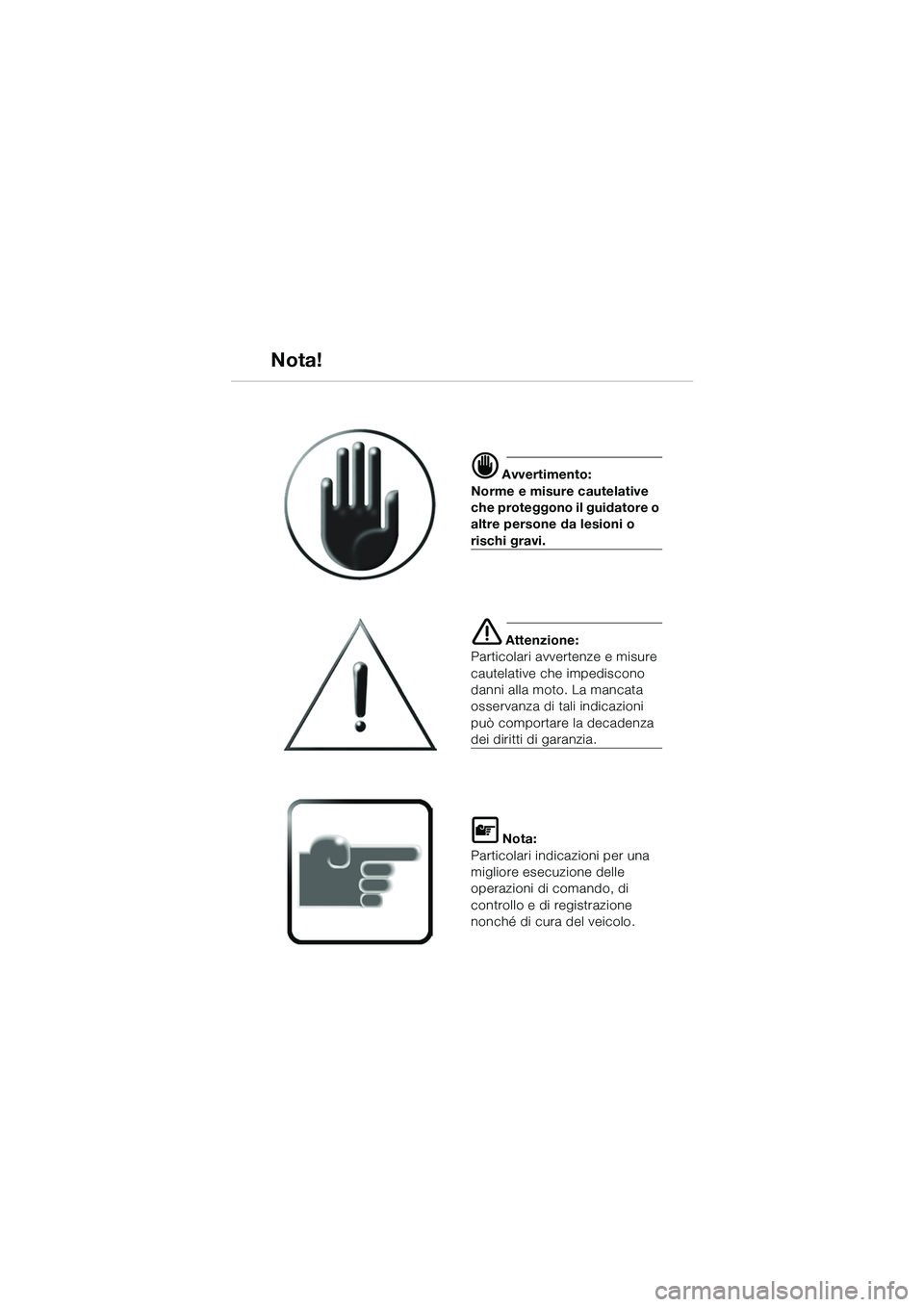

d Avvertimento:
Norme e misure cautelative
che proteggono il guidatore o
altre persone da lesioni o
rischi gravi.
e Attenzione:
Particolari avvertenze e misure
cautelative che impediscono
danni alla moto. La mancata
osservanza di tali indicazioni
può comportare la decadenza
dei diritti di garanzia.
L Nota:
Particolari indicazioni per una
migliore esecuzione delle
operazioni di comando, di
controllo e di registrazione
nonché di cura del veicolo.
Nota!
10sbki6.bk.fm Seite 92 Monta g, 23. Januar 2006 4:36 16
Page 3 of 92

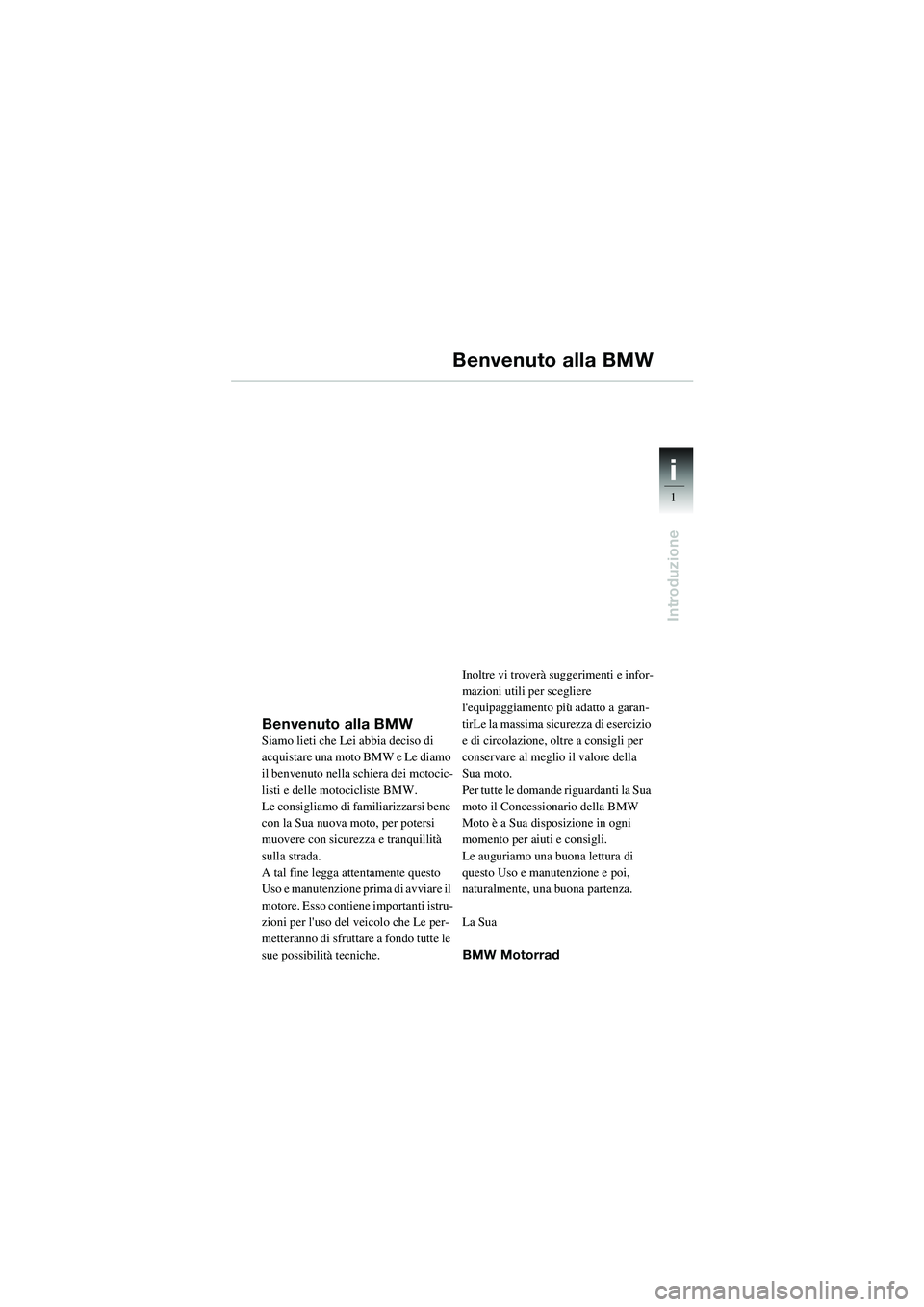

1
Introduzione
i
Benvenuto alla BMWSiamo lieti che Lei abbia deciso di
acquistare una moto BMW e Le diamo
il benvenuto nella schiera dei motocic-
listi e delle motocicliste BMW.
Le consigliamo di familiarizzarsi bene
con la Sua nuova moto, per potersi
muovere con sicurezza e tranquillità
sulla strada.
A tal fine legga attentamente questo
Uso e manutenzione prima di avviare il
motore. Esso contiene importanti istru-
zioni per l'uso del veicolo che Le per-
metteranno di sfruttare a fondo tutte le
sue possibilità tecniche. Inoltre vi troverà
suggerimenti e infor-
mazioni utili per scegliere
l'equipaggiamento più adatto a garan-
tirLe la massima sicurezza di esercizio
e di circolazione, oltre a consigli per
conservare al meglio il valore della
Sua moto.
Per tutte le domande riguardanti la Sua
moto il Concessionario della BMW
Moto è a Sua disposizione in ogni
momento per aiuti e consigli.
Le auguriamo una buona lettura di
questo Uso e manutenzione e poi,
naturalmente, una buona partenza.
La Sua
BMW Motorrad
Benvenuto alla BMW
10sbki6.bk.fm Seite 1 Mont ag, 23. Januar 2006 4:36 16
Page 4 of 92
i
Introduzione
12
2
12
i

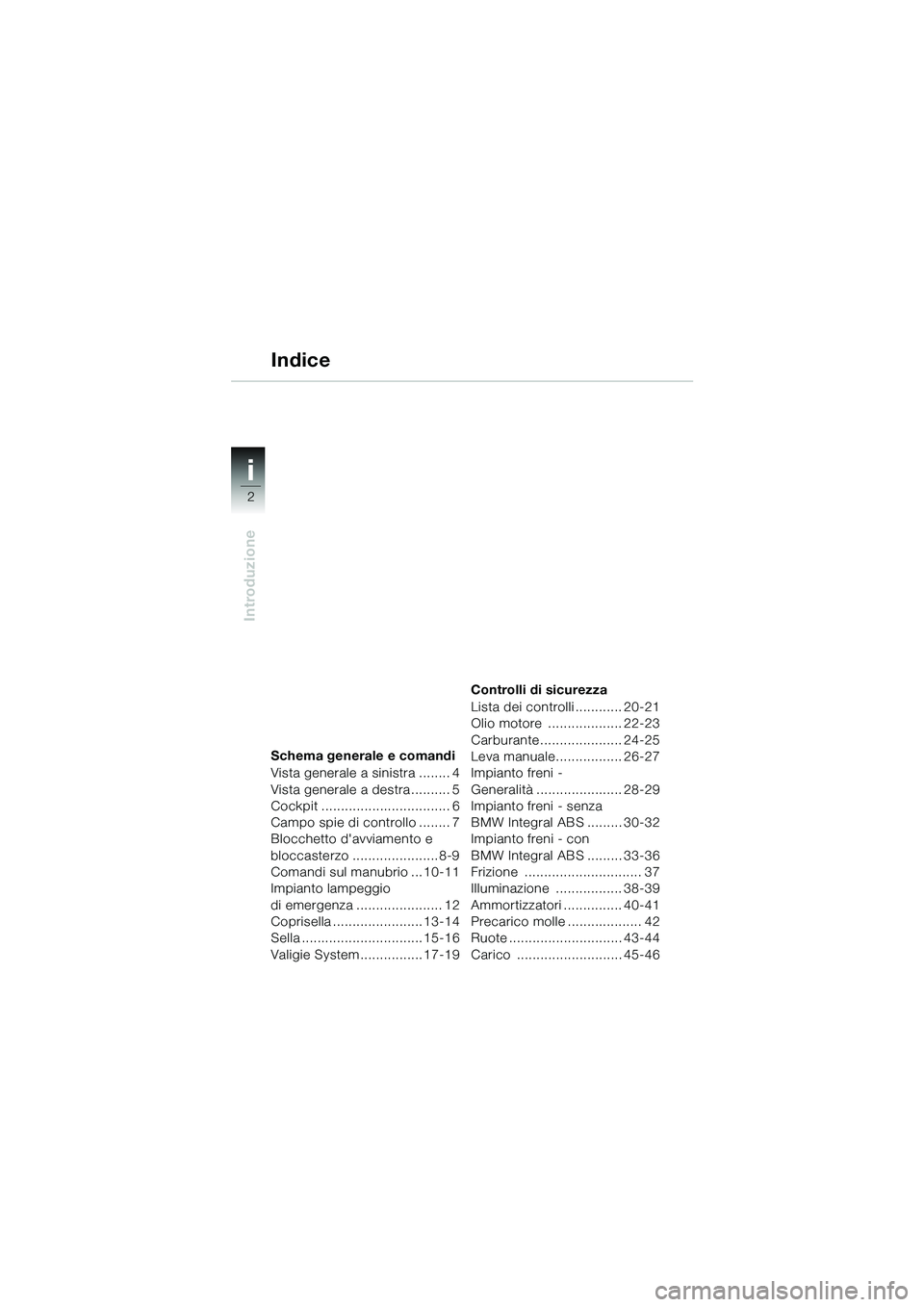

Schema generale e comandi
Vista generale a sinistra ........ 4
Vista generale a destra.......... 5
Cockpit ................................. 6
Campo spie di controllo ........ 7
Blocchetto d'avviamento e
bloccasterzo ...................... 8-9
Comandi sul manubrio ... 10-11
Impianto lampeggio
di emergenza ...................... 12
Coprisella ....................... 13-14
Sella ............................... 15-16
Valigie System................ 17-19 Controlli di sicurezza
Lista dei controlli ............ 20-21
Olio motore ................... 22-23
Carburante..................... 24-25
Leva manuale................. 26-27
Impianto freni -
Generalità ...................... 28-29
Impianto freni - senza
BMW Integral ABS ......... 30-32
Impianto freni - con
BMW Integral ABS ......... 33-36
Frizione .............................. 37
Illuminazione ................. 38-39
Ammortizzatori ............... 40-41
Precarico molle ................... 42
Ruote ............................. 43-44
Carico ........................... 45-46
Indice
10sbki6.bk.fm Seite 2 Mont
ag, 23. Januar 2006 4:36 16
Page 5 of 92
i
3
Introduzione
34 34
i

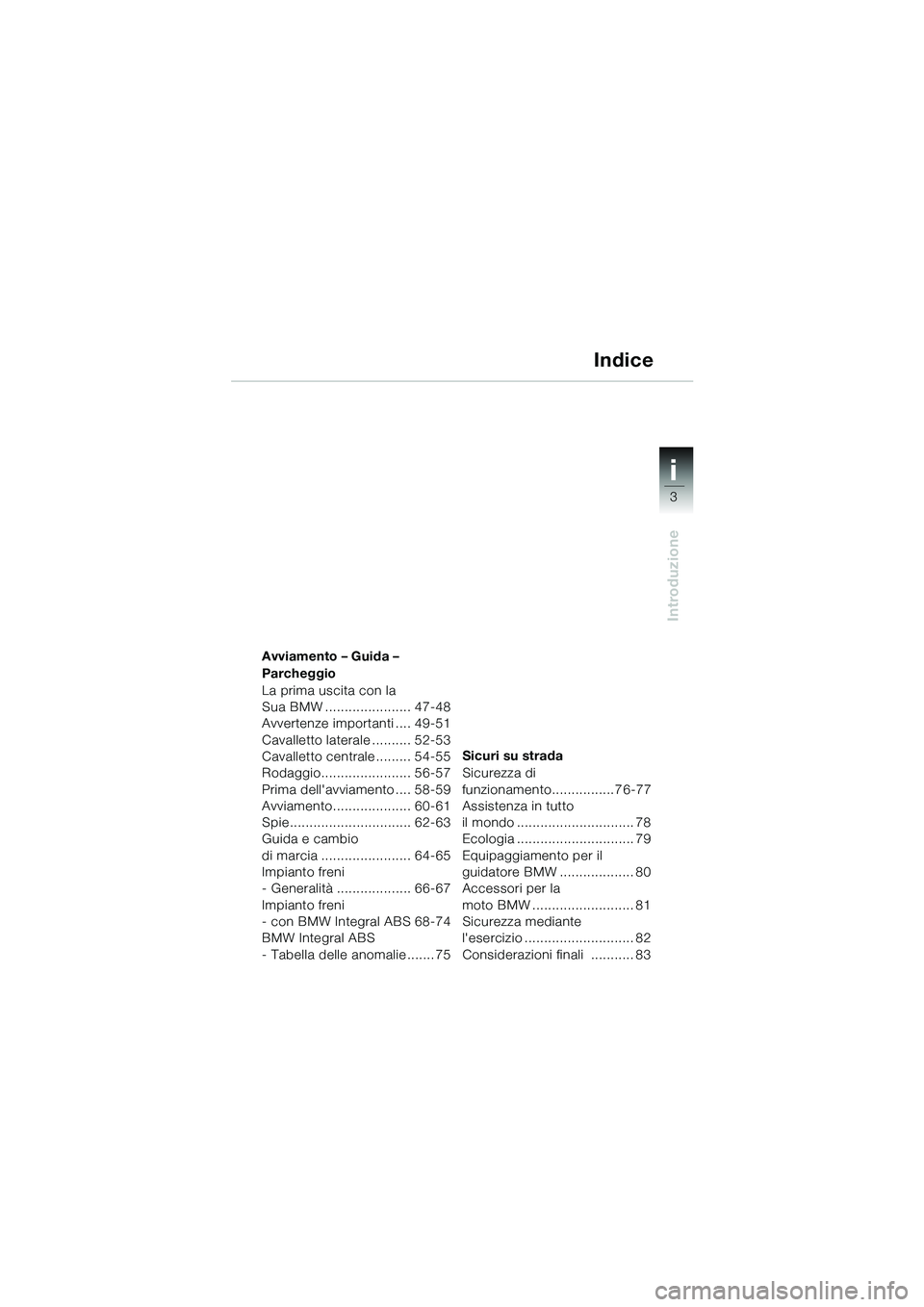

Avviamento – Guida –
Parcheggio
La prima uscita con la
Sua BMW ...................... 47-48
Avvertenze importanti .... 49-51
Cavalletto laterale .......... 52-53
Cavalletto centrale......... 54-55
Rodaggio....................... 56-57
Prima dell'avviamento .... 58-59
Avviamento.................... 60-61
Spie............................... 62-63
Guida e cambio
di marcia ....................... 64-65
Impianto freni
- Generalità ................... 66-67
Impianto freni
- con BMW Integral ABS 68-74
BMW Integral ABS
- Tabella delle anomalie ....... 75Sicuri su strada
Sicurezza di
funzionamento................76-77
Assistenza in tutto
il mondo .............................. 78
Ecologia .............................. 79
Equipaggiamento per il
guidatore BMW ................... 80
Accessori per la
moto BMW .......................... 81
Sicurezza mediante
l'esercizio ............................ 82
Considerazioni finali ........... 83
Indice
10sbki6.bk.fm Seite 3 Mont
ag, 23. Januar 2006 4:36 16
Page 6 of 92
11

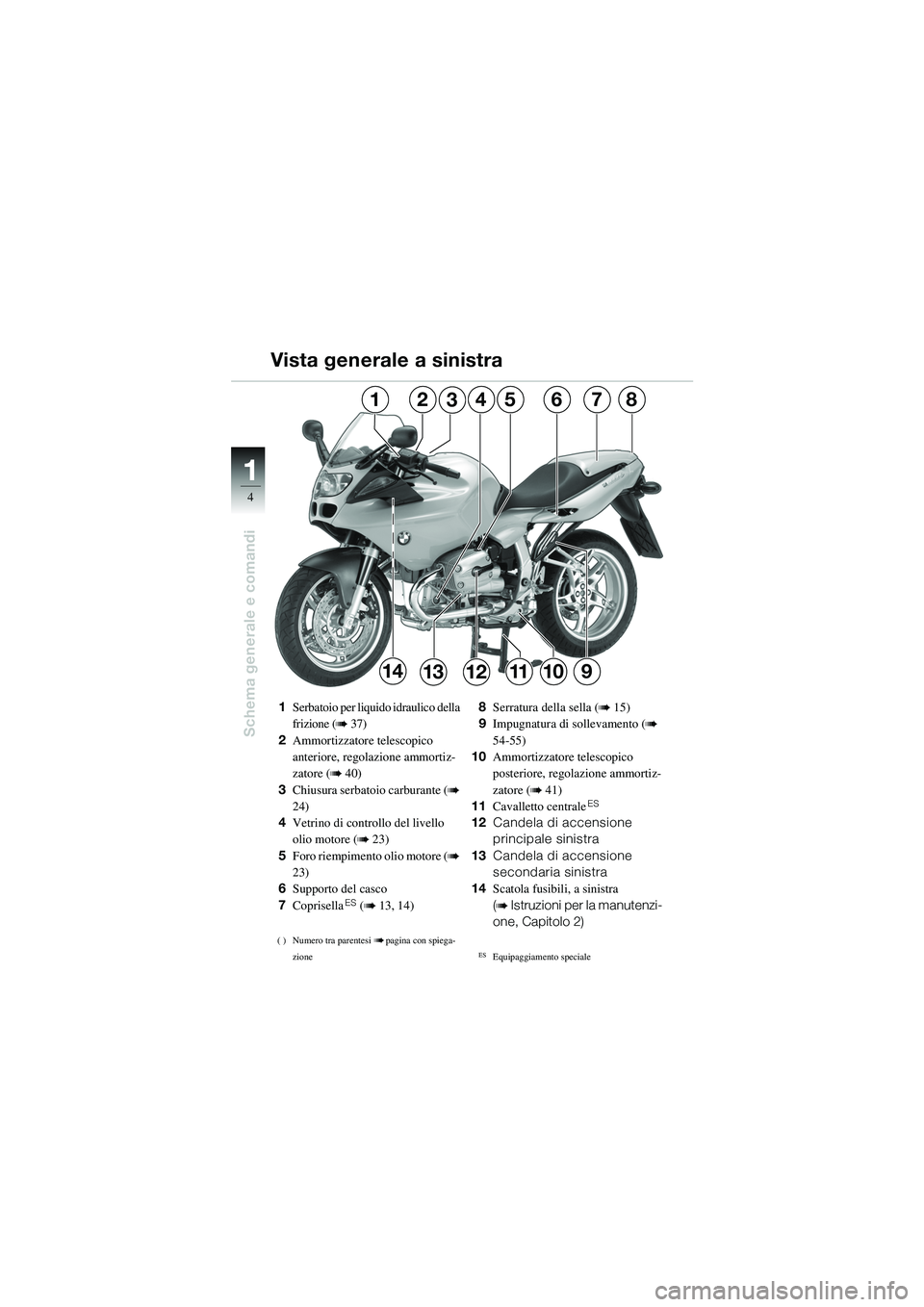

4
Schema generale e comandi
146
149
23857
10131211
1Serbatoio per liquido idraulico della
frizione (
b 37)
2 Ammortizzatore telescopico
anteriore, regolazione ammortiz-
zatore (
b 40)
3 Chiusura serbatoio carburante (
b
24)
4 Vetrino di controllo del livello
olio motore (
b 23)
5 Foro riempimento olio motore (
b
23)
6 Supporto del casco
7 Coprisella
ES (b 13, 14)
( ) Numero tra parentesi bpagina con spiega-
zione
8 Serratura della sella (b 15)
9 Impugnatura di sollevamento (
b
54-55)
10 Ammortizzatore telescopico
posteriore, regolazione ammortiz-
zatore (
b 41)
11 Cavalletto centraleES
12Candela di accensione
principale sinistra
13 Candela di accensione
secondaria sinistra
14 Scatola fusibili, a sinistra
(
b Istruzioni per la manutenzi-
one, Capitolo 2)
ESEquipaggiamento speciale
Vista generale a sinistra
10sbki6.bk.fm Seite 4 Mont ag, 23. Januar 2006 4:36 16
Page 7 of 92
11

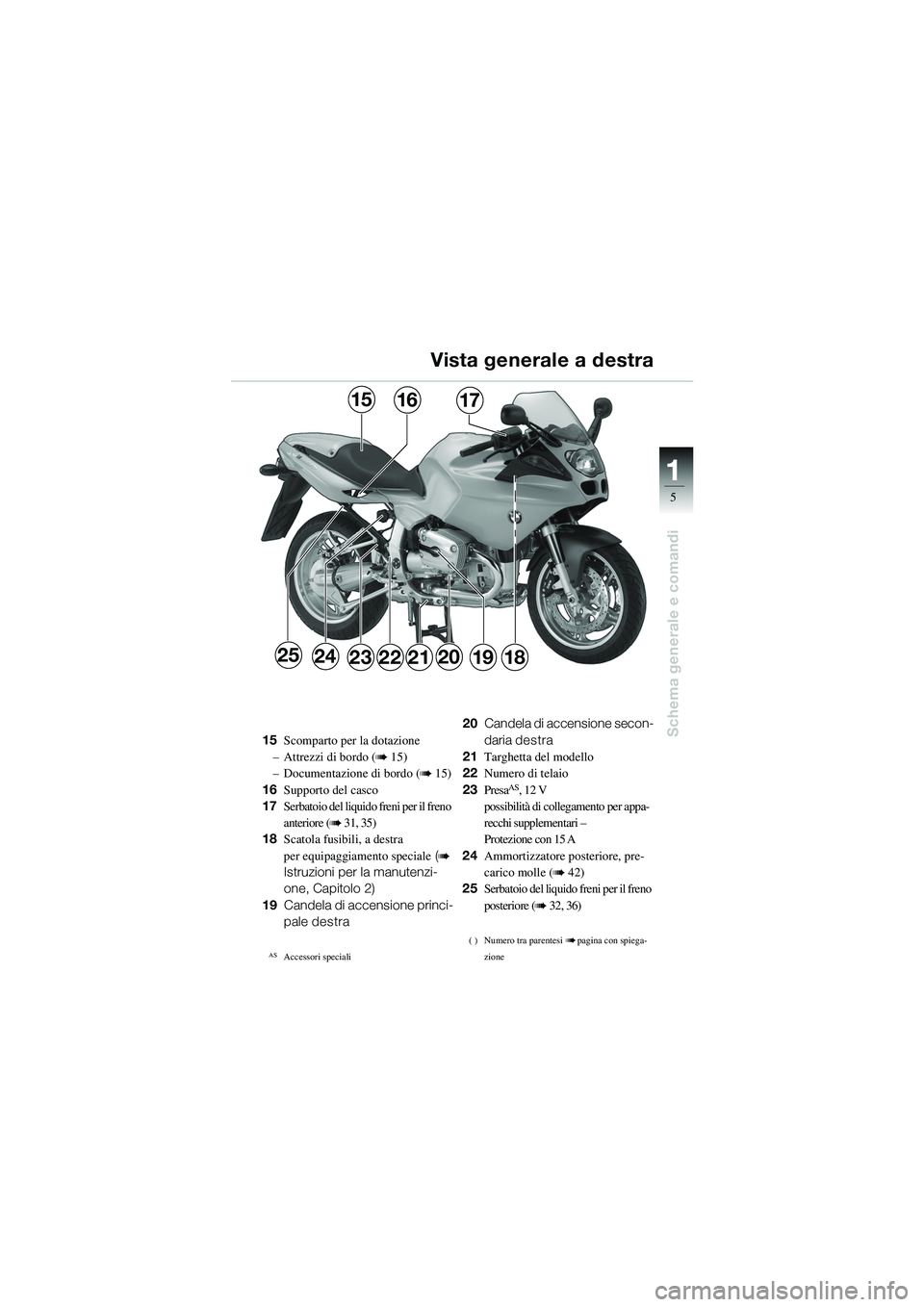

5
Schema generale e comandi
25
171615
23181920212224
15Scomparto per la dotazione
– Attrezzi di bordo (
b 15)
– Documentazione di bordo (
b 15)
16 Supporto del casco
17 Serbatoio del liquido freni per il freno
anteriore (
b 31, 35)
18 Scatola fusibili, a destra
per equipaggiamento speciale (
b
Istruzioni per la manutenzi-
one, Capitolo 2)
19 Candela di accensione princi-
pale destra
ASAccessori speciali
20Candela di accensione secon-
daria destra
21 Targhetta del modello
22 Numero di telaio
23 Presa
AS, 12 V
possibilità di collegamento per appa-
recchi supplementari –
Protezione con 15 A
24 Ammortizzatore posteriore, pre-
carico molle (
b 42)
25 Serbatoio del liquido freni per il freno
posteriore (
b 32, 36)
( ) Numero tra parentesi bpagina con spiega-
zione
Vista generale a destra
10sbki6.bk.fm Seite 5 Mont ag, 23. Januar 2006 4:36 16
Page 8 of 92
11
6
Schema generale e comandi
12356
79
4
8
1Campo spie di controllo
(
b 7)
2 Tachimetro
3 Contachilometri
4 Contachilometri parziale
5 Pulsante di azzer amento del con-
tachilometri parziale
6 Contagiri (
b 56) 7
Spia Capacità serbatoio/di cui
ca. 5 litri riserva giallo
m (b 25,
63)
8 Spia pressione olio motore rossa
p (b 63)
9 Blocchetto di accensione e blocca-
sterzo (
b 8)

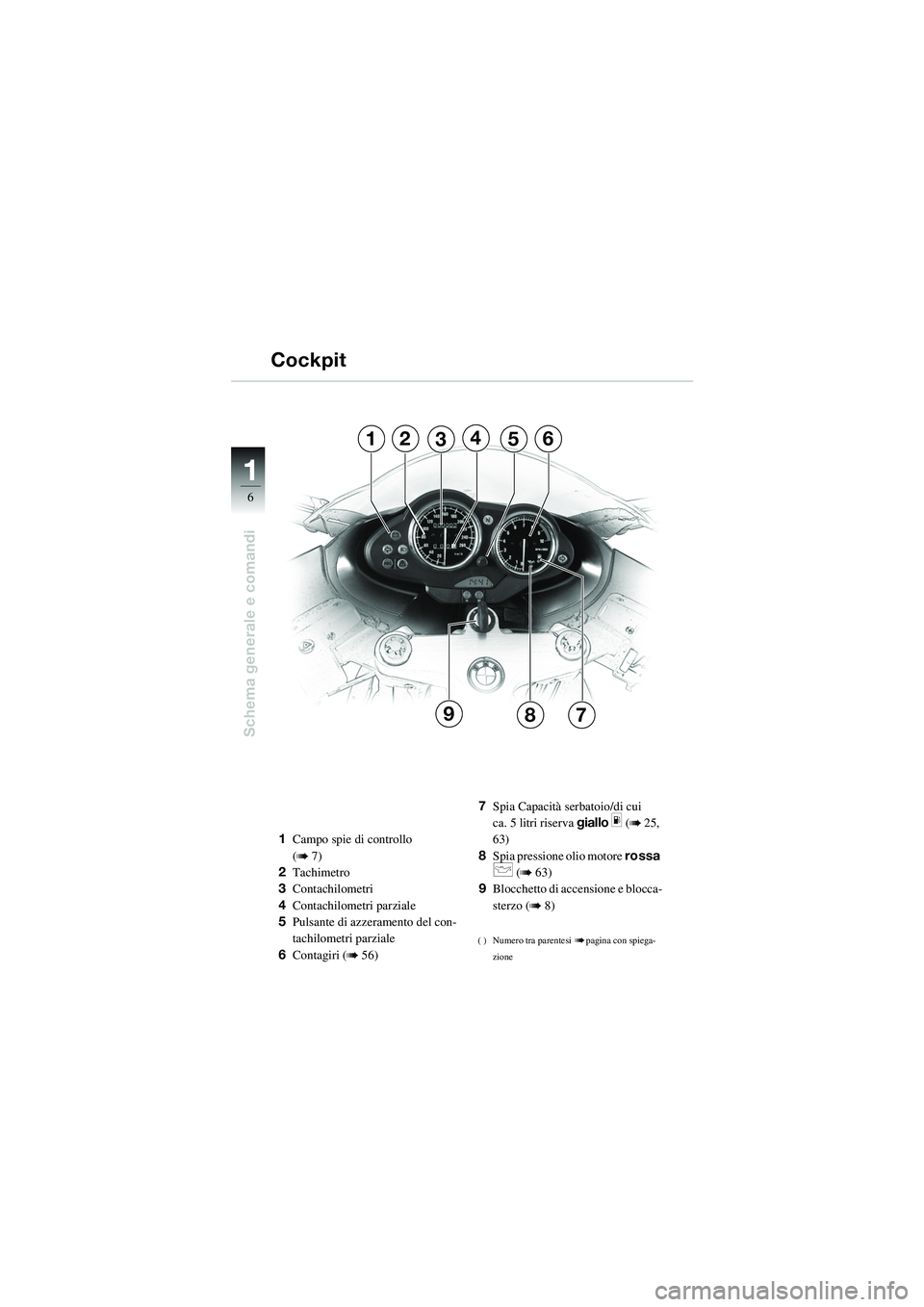

( ) Numero tra parentesi bpagina con spiega-
zione
Cockpit
10sbki6.bk.fm Seite 6 Mont ag, 23. Januar 2006 4:36 16
Page 9 of 92
11
7
Schema generale e comandi
A
7
12354

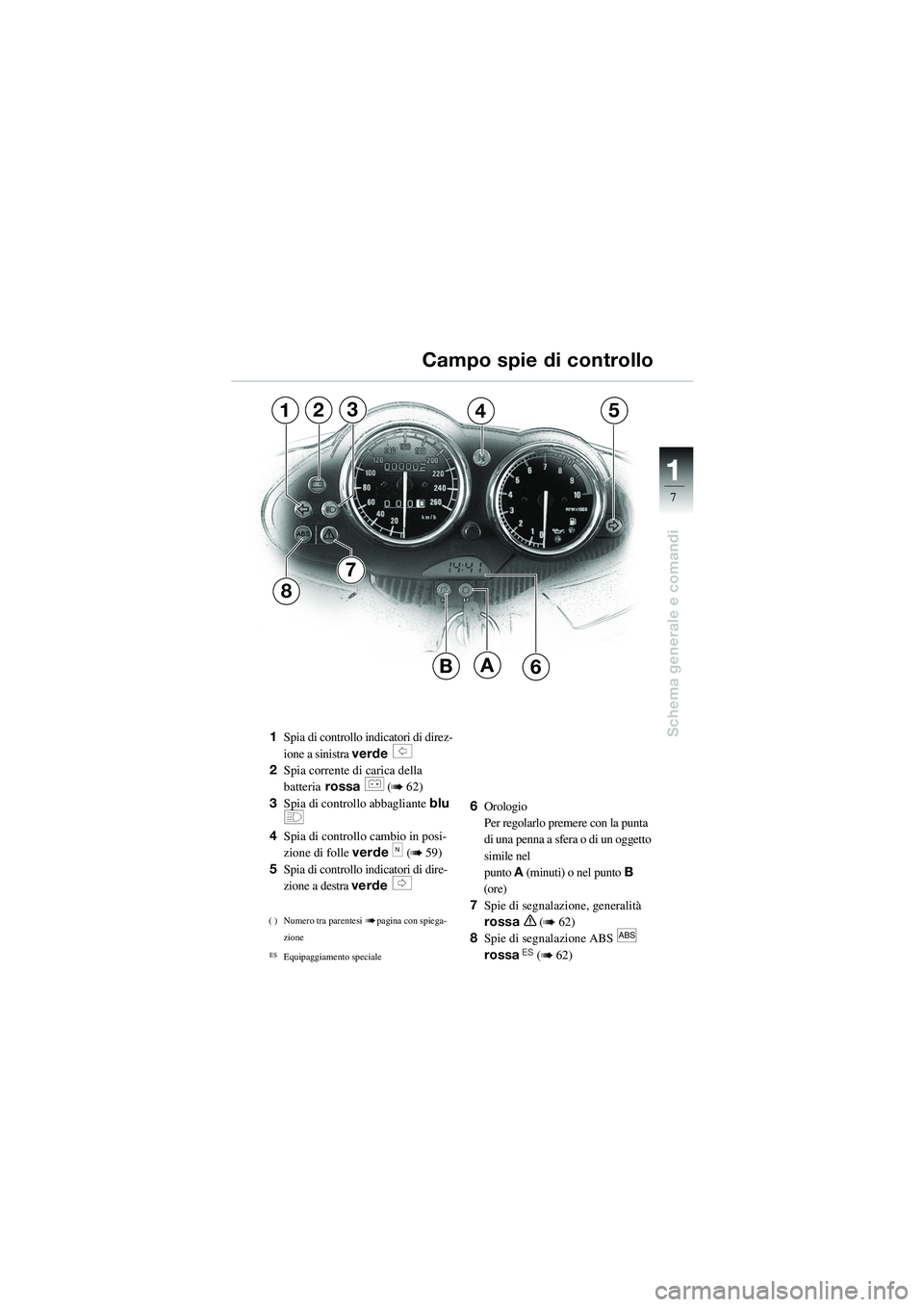

8
B6
Campo spie di controllo
1
Spia di controllo i ndicatori di direz-
ione a sinistra verde
s
2 Spia corrente di carica della
batteria rossa
r (b 62)
3 Spia di controllo abbagliante blu
q
4Spia di controllo cambio in posi-
zione di folle verde
k (b 59)
5 Spia di controllo i ndicatori di dire-
zione a destra verde
t
( ) Numero tra parentesi bpagina con spiega-
zione
ESEquipaggiamento speciale
6 Orologio
Per regolarlo premere con la punta
di una penna a sfera o di un oggetto
simile nel
punto A(minuti) o nel punto B
(ore)
7 Spie di segnalazione, generalità
rossa
e (b 62)
8 Spie di segnalazione ABS
l
rossaES (b 62)
10sbki6.bk.fm Seite 7 Mont ag, 23. Januar 2006 4:36 16
Page 10 of 92
11
8
Schema generale e comandi

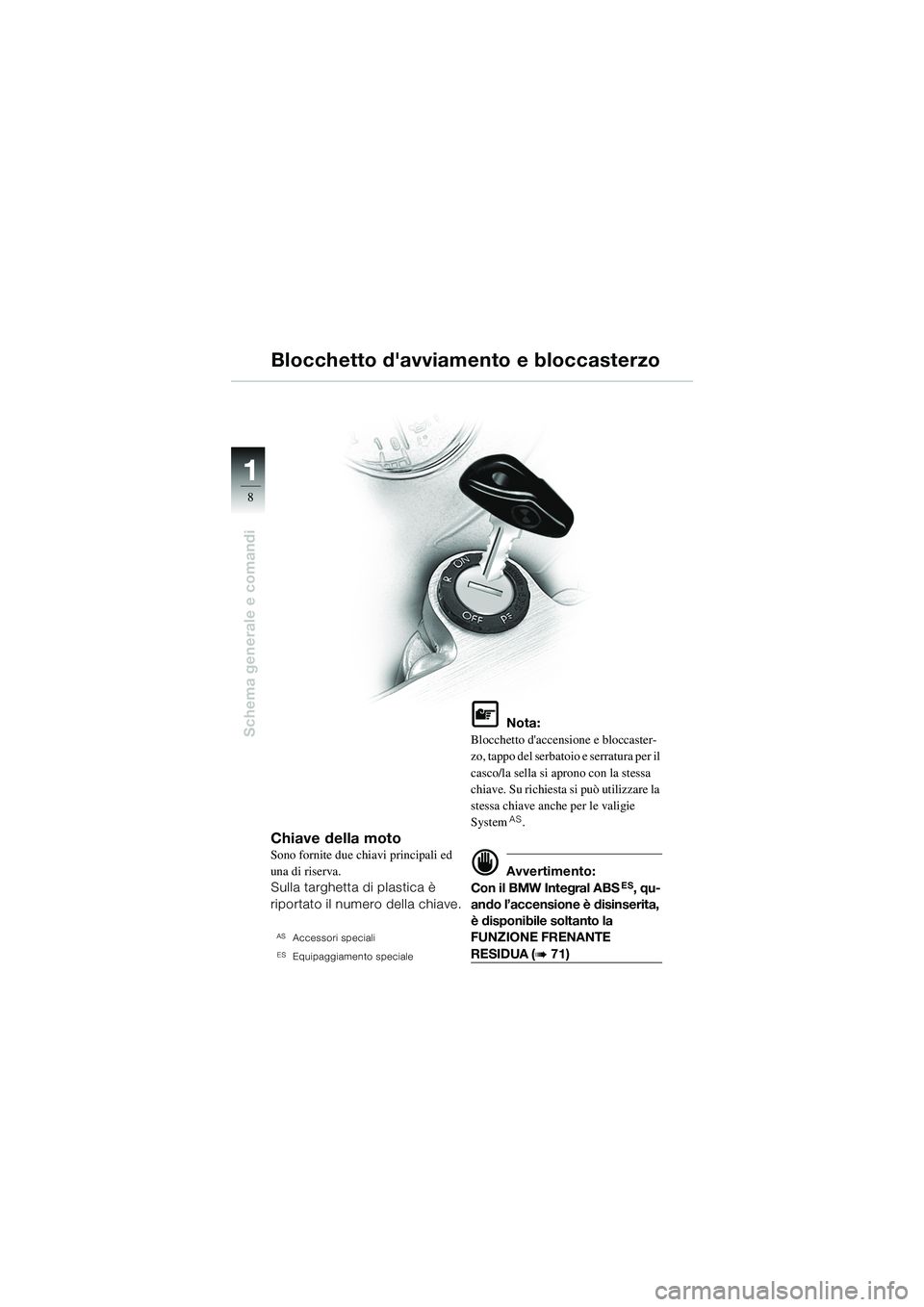

Chiave della motoSono fornite due chiavi principali ed
una di riserva.
Sulla targhetta di plastica è
riportato il numero della chiave.
ASAccessori speciali
ESEquipaggiamento speciale
L Nota:
Blocchetto d'accensione e bloccaster-
zo, tappo del serbatoio e serratura per il
casco/la sella si aprono con la stessa
chiave. Su richiesta si può utilizzare la
stessa chiave anche per le valigie
System
AS.
d Avvertimento:
Con il BMW Integral ABSES, qu-
ando l’accensione è disinserita,
è disponibile soltanto la
FUNZIONE FRENANTE
RESIDUA (b 71)
Blocchetto d'avviamento e bloccasterzo
10sbki6.bk.fm Seite 8 Mont ag, 23. Januar 2006 4:36 16
