Manual do Proprietário
R 1100 S
10sbkb6.bk.fm Seite 87 Montag, 23. Januar 2006 3:57 15
Page 2 of 92

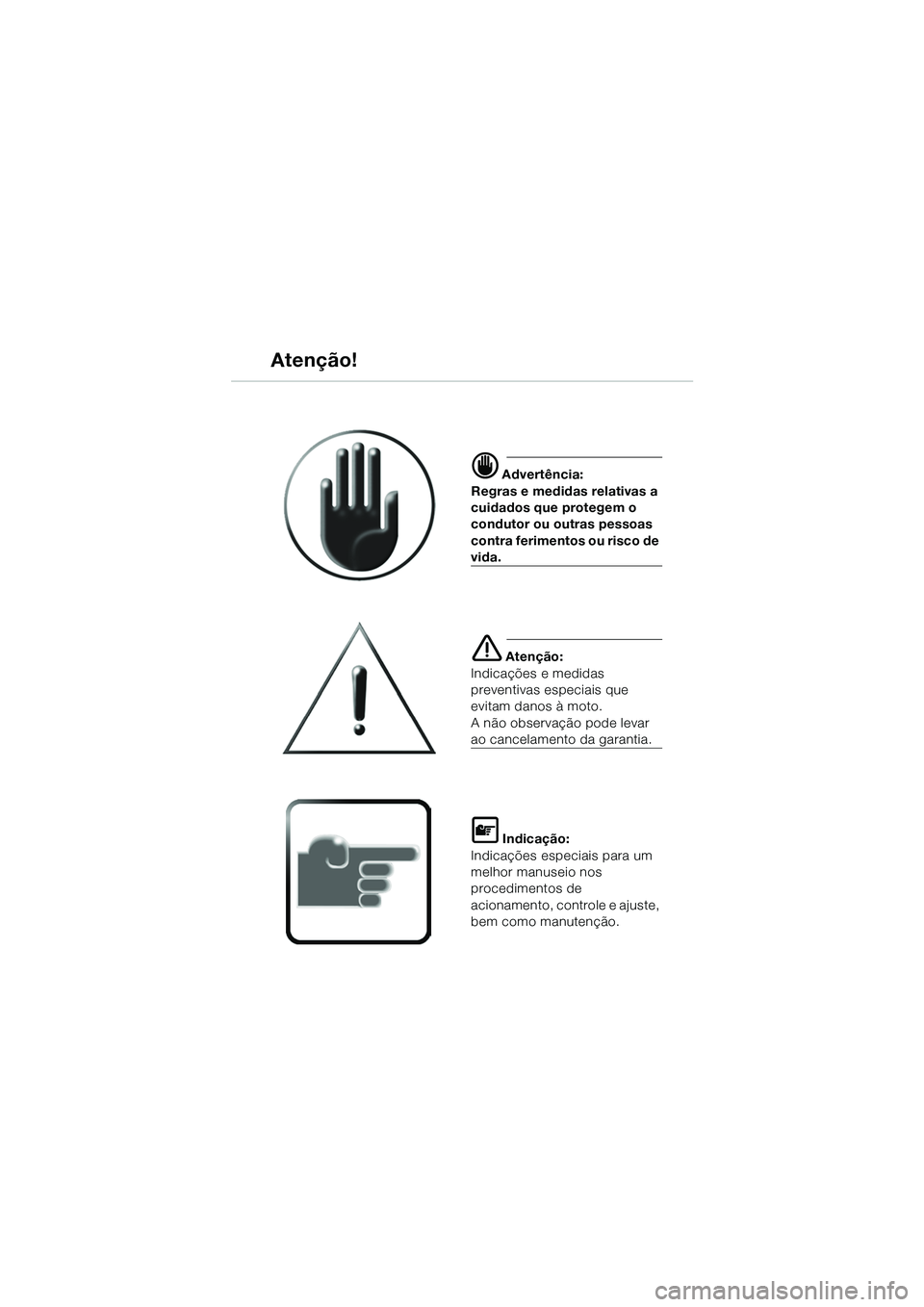

d Advertência:
Regras e medidas relativas a
cuidados que protegem o
condutor ou outras pessoas
contra ferimentos ou risco de
vida.
e Atenção:
Indicações e medidas
preventivas especiais que
evitam danos à moto.
A não observação pode levar
ao cancelamento da garantia.
L Indicação:
Indicações especiais para um
melhor manuseio nos
procedimentos de
acionamento, controle e ajuste,
bem como manutenção.
Atenção!
10sbkb6.bk.fm Seite 88 Montag, 23. Januar 2006 3:57 15
Page 3 of 92
i
1
Introdução
i

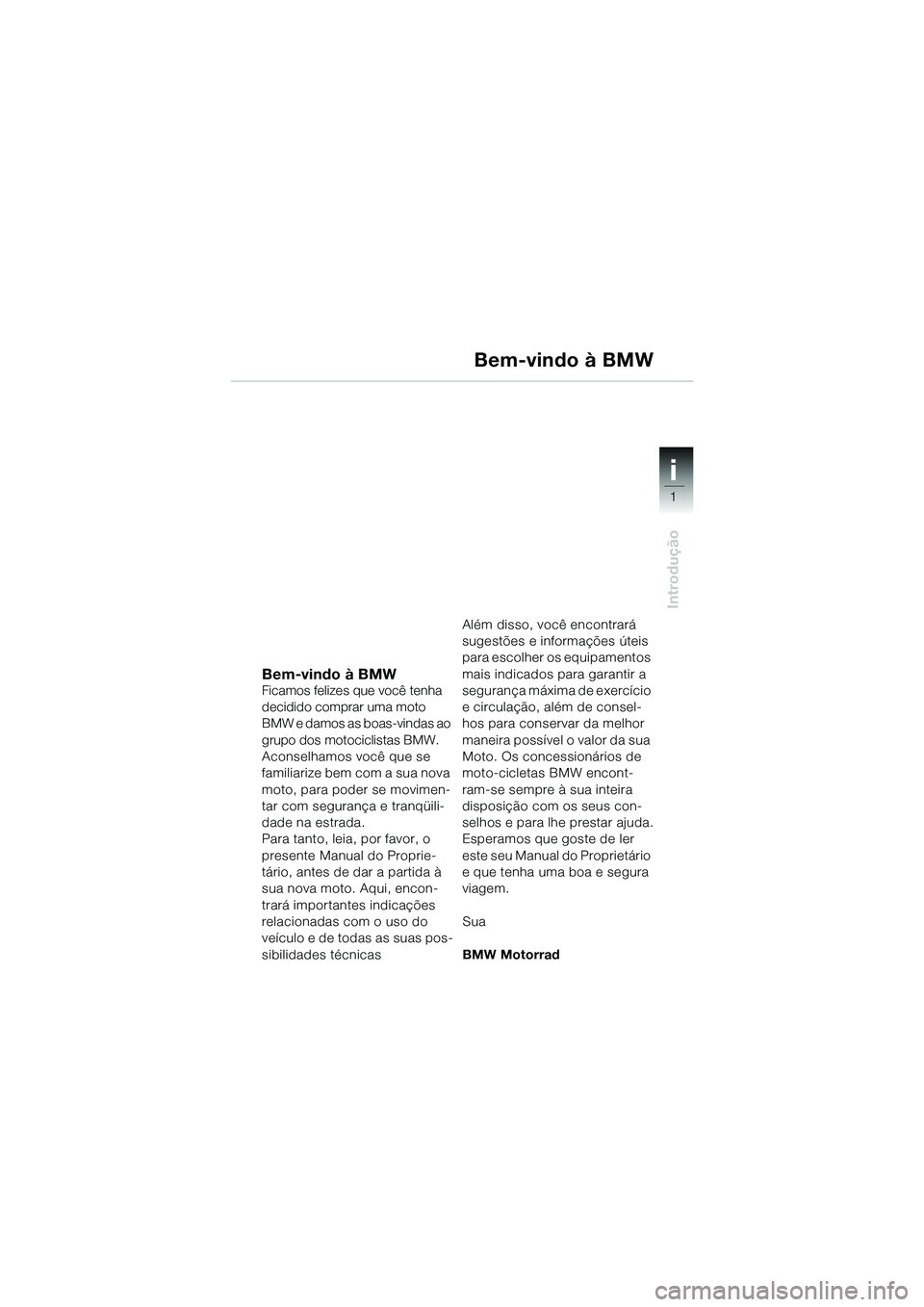

Bem-vindo à BMWFicamos felizes que você tenha
decidido comprar uma moto
BMW e damos as boas-vindas ao
grupo dos motociclistas BMW.
Aconselhamos você que se
familiarize bem com a sua nova
moto, para poder se movimen-
tar com segurança e tranqüili-
dade na estrada.
Para tanto, leia, por favor, o
presente Manual do Proprie-
tário, antes de dar a partida à
sua nova moto. Aqui, encon-
trará importantes indicações
relacionadas com o uso do
veículo e de todas as suas pos-
sibilidades técnicasAlém disso, você encontrará
sugestões e informações úteis
para escolher os equipamentos
mais indicados para garantir a
segurança máxima de exercício
e circulação, além de consel-
hos para conservar da melhor
maneira possível o valor da sua
Moto. Os concessionários de
moto-cicletas BMW encont-
ram-se sempre à sua inteira
disposição com os seus con-
selhos e para lhe prestar ajuda.
Esperamos que goste de ler
este seu Manual do Proprietário
e que tenha uma boa e segura
viagem.
Sua
BMW Motorrad
Bem-vindo à BMW
10sbkb6.bk.fm Seite 1 Montag, 23. Januar 2006 3:57 15

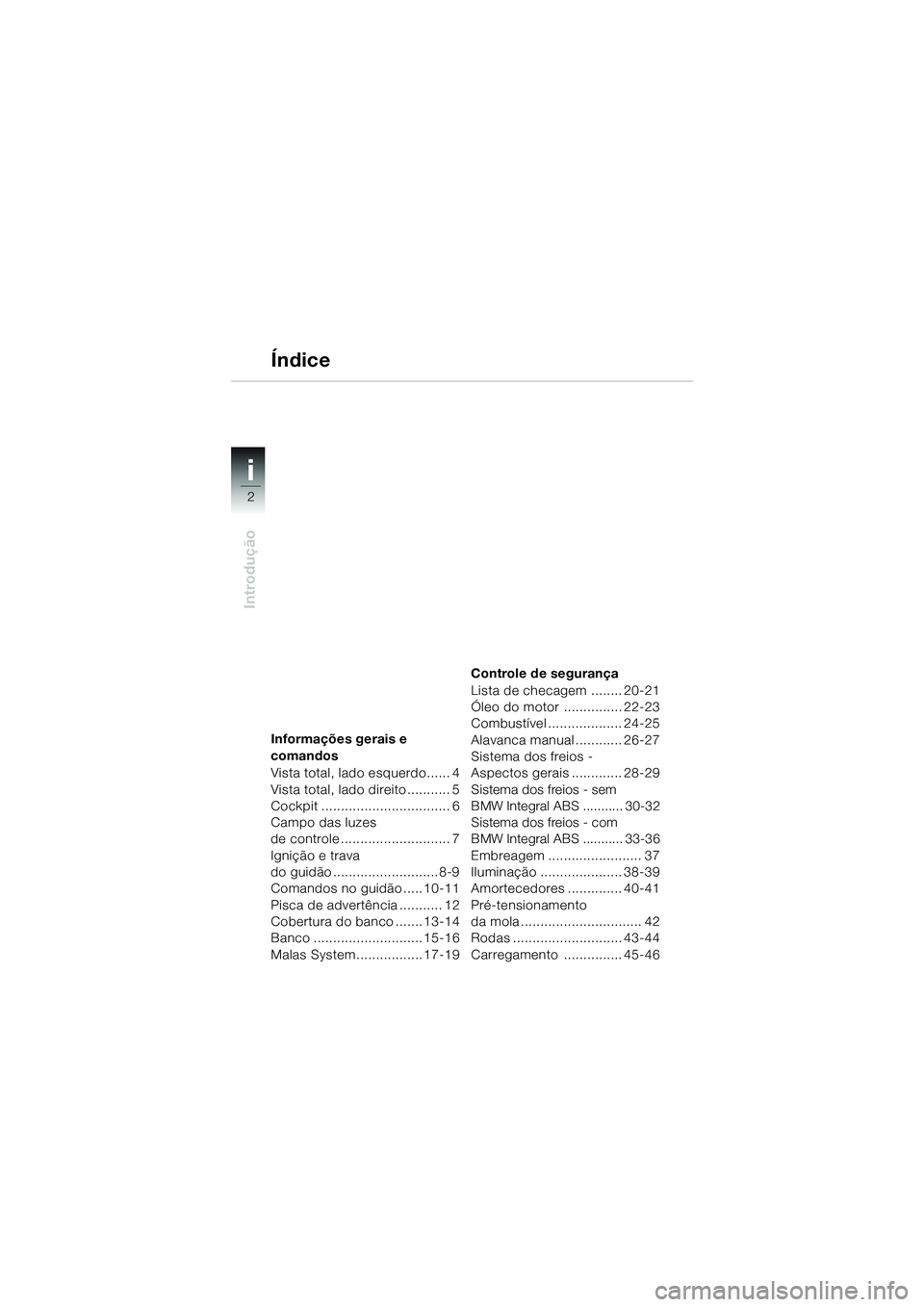

Page 4 of 92
i
Introdução
12
2
12
i
Informações gerais e
comandos
Vista total, lado esquerdo...... 4
Vista total, lado direito ........... 5
Cockpit ................................. 6
Campo das luzes
de controle ............................ 7
Ignição e trava
do guidão ........................... 8-9
Comandos no guidão ..... 10-11
Pisca de advertência ........... 12
Cobertura do banco ....... 13-14
Banco ............................ 15-16
Malas System................. 17-19 Controle de segurança
Lista de checagem ........ 20-21
Óleo do motor ............... 22-23
Combustível ................... 24-25
Alavanca manual ............ 26-27
Sistema dos freios -
Aspectos gerais ............. 28-29
Sistema dos freios - sem
BMW Integral ABS ........... 30-32
Sistema dos freios - com
BMW Integral ABS ........... 33-36
Embreagem ........................ 37
Iluminação ..................... 38-39
Amortecedores .............. 40-41
Pré-tensionamento
da mola ............................... 42
Rodas ............................ 43-44
Carregamento ............... 45-46
Índice
10sbkb6.bk.fm Seite 2 Montag, 23. Januar 2006 3:57 15

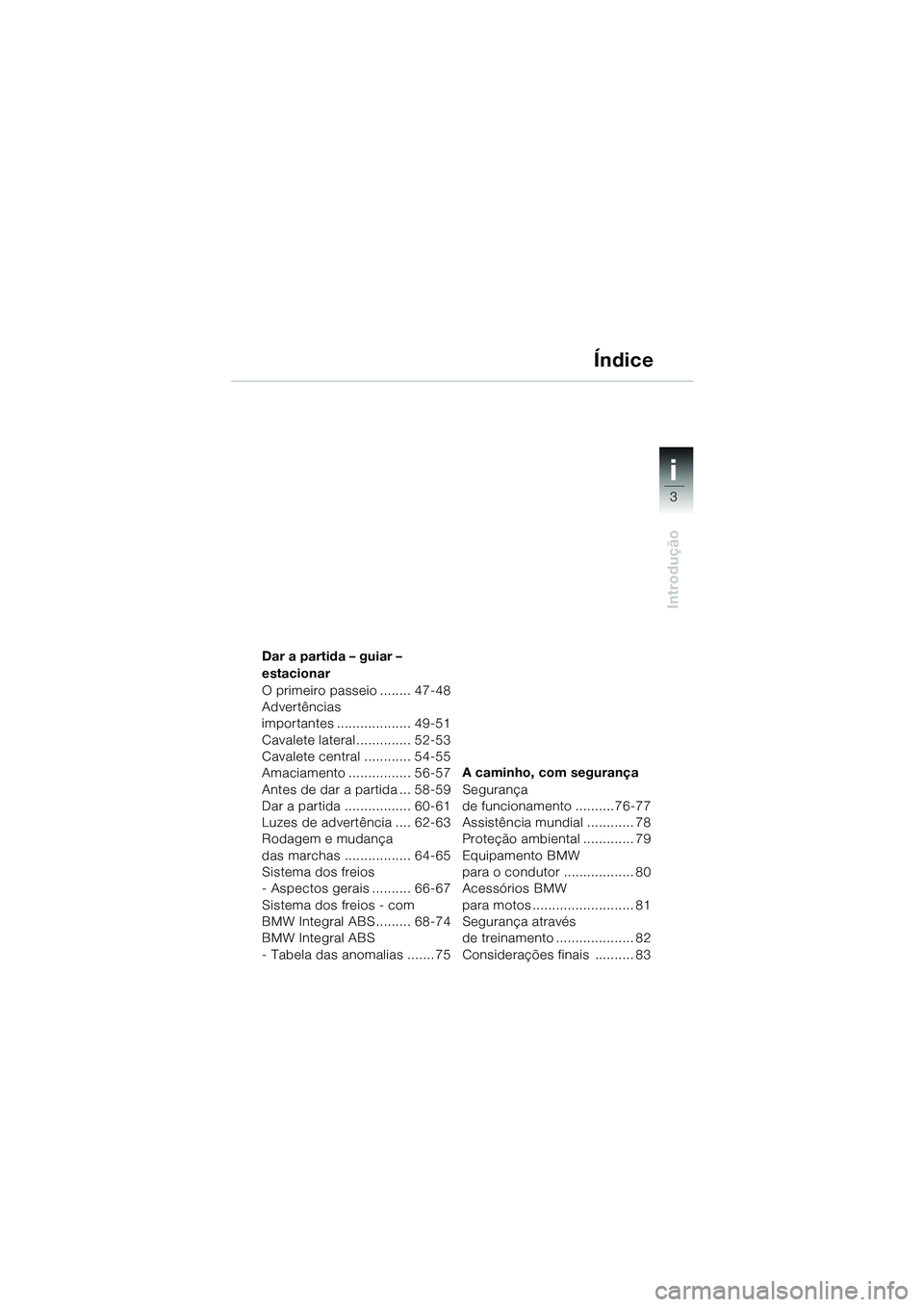

Page 5 of 92
i
3
Introdução
34 34
i
Dar a partida – guiar –
estacionar
O primeiro passeio ........ 47-48
Advertências
importantes ................... 49-51
Cavalete lateral.............. 52-53
Cavalete central ............ 54-55
Amaciamento ................ 56-57
Antes de dar a partida ... 58-59
Dar a partida ................. 60-61
Luzes de advertência .... 62-63
Rodagem e mudança
das marchas ................. 64-65
Sistema dos freios
- Aspectos gerais .......... 66-67
Sistema dos freios - com
BMW Integral ABS......... 68-74
BMW Integral ABS
- Tabela das anomalias ....... 75A caminho, com segurança
Segurança
de funcionamento ..........76-77
Assistência mundial ............ 78
Proteção ambiental ............. 79
Equipamento BMW
para o condutor .................. 80
Acessórios BMW
para motos .......................... 81
Segurança através
de treinamento .................... 82
Considerações finais .......... 83
Índice
10sbkb6.bk.fm Seite 3 Montag, 23. Januar 2006 3:57 15
Page 6 of 92
11
4
Informações gerais e comandos
146
149
23857
10131211
1Reservatório do fluido hidráulico da
embreagem (
b 37)
2 Braço telescópico dianteiro,
ajuste do amortecedor (
b 40)
3 Tampão do tanque de combustível
(
b 24)
4 Visor do nível de óleo do motor
(
b 23)
5 Furo de abastecimento de óleo do
motor (
b 23)
6 Suporte do capacete
7 Cobertura do banco
EE
(
b 13, 14)
8 Fechadura do banco (
b 15)
EEEquipamento especial
9Alça de levantamento
(
b 54-55)
10 Braço telescópico traseiro,
ajuste do amortecedor (
b 41)
11 Cavalete centralEE
12Vela de ignição principal,
esquerda
13 Vela de ignição secundária,
esquerda
14 Caixa dos fusíveis, à esquerda (
b
Manual de manutenção,
capítulo 2)
( ) Número entre parênteses bpágina com
esclarecimentos
Vista total, lado esquerdo
10sbkb6.bk.fm Seite 4 Montag, 23. Januar 2006 3:57 15
Page 7 of 92
11
5
Informações gerais e comandos
25
171615
23181920212224

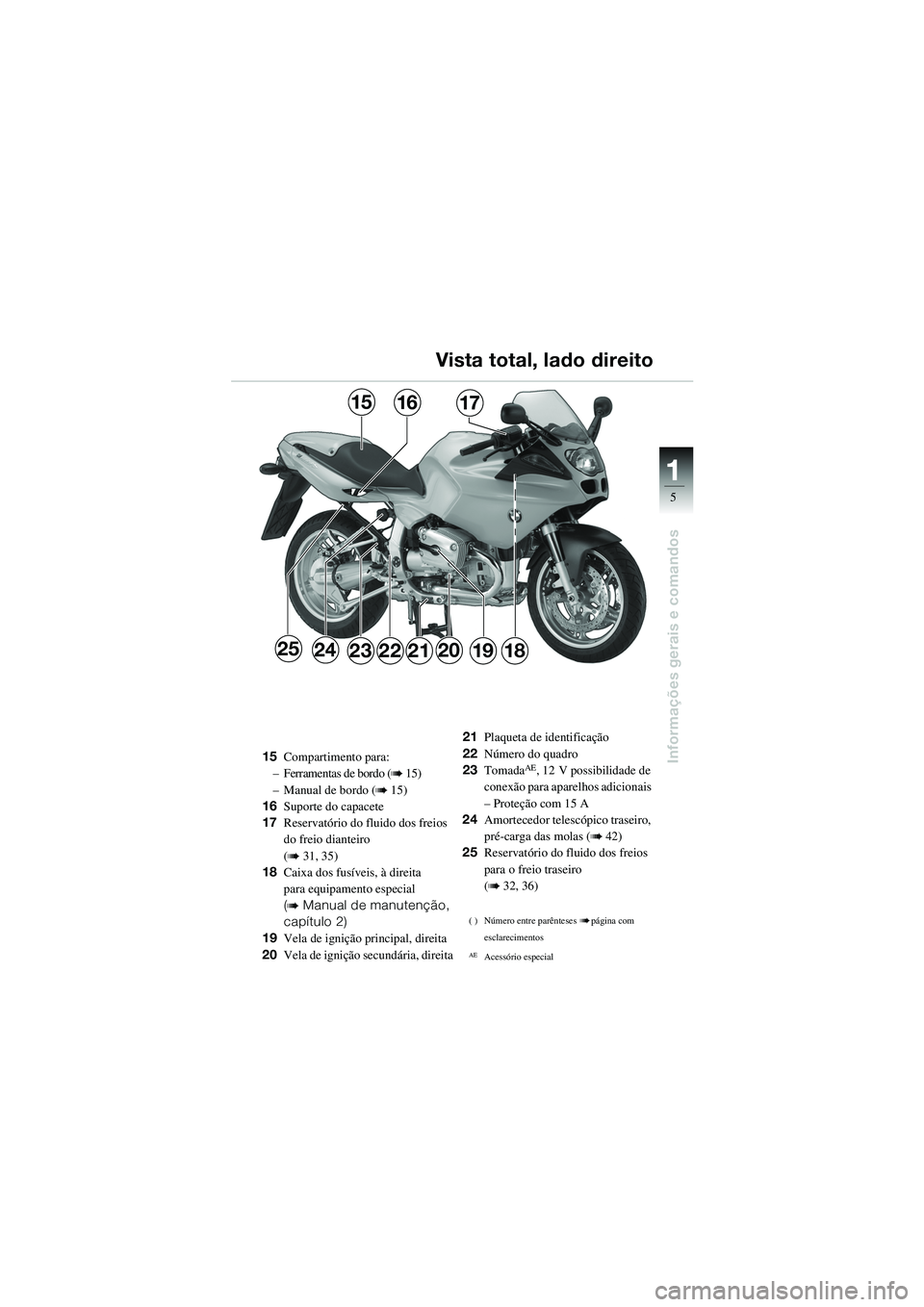

15Compartimento para:
– Ferramentas de bordo (
b 15)
– Manual de bordo (
b 15)
16 Suporte do capacete
17 Reservatório do fluido dos freios
do freio dianteiro
(
b 31, 35)
18 Caixa dos fusíveis, à direita
para equipamento especial
(
b Manual de manutenção,
capítulo 2)
19 Vela de ignição principal, direita
20 Vela de ignição secundária, direita 21
Plaqueta de identificação
22 Número do quadro
23 Tomada
AE, 12 V possibilidade de
conexão para aparelhos adicionais
– Proteção com 15 A
24 Amortecedor telescópico traseiro,
pré-carga das molas (
b 42)
25 Reservatório do fluido dos freios
para o freio traseiro
(
b 32, 36)
( ) Número entre parênteses bpágina com
esclarecimentos
AEAcessório especial
Vista total, lado direito
10sbkb6.bk.fm Seite 5 Montag, 23. Januar 2006 3:57 15
Page 8 of 92
11
6
Informações gerais e comandos
12356
79
4
8

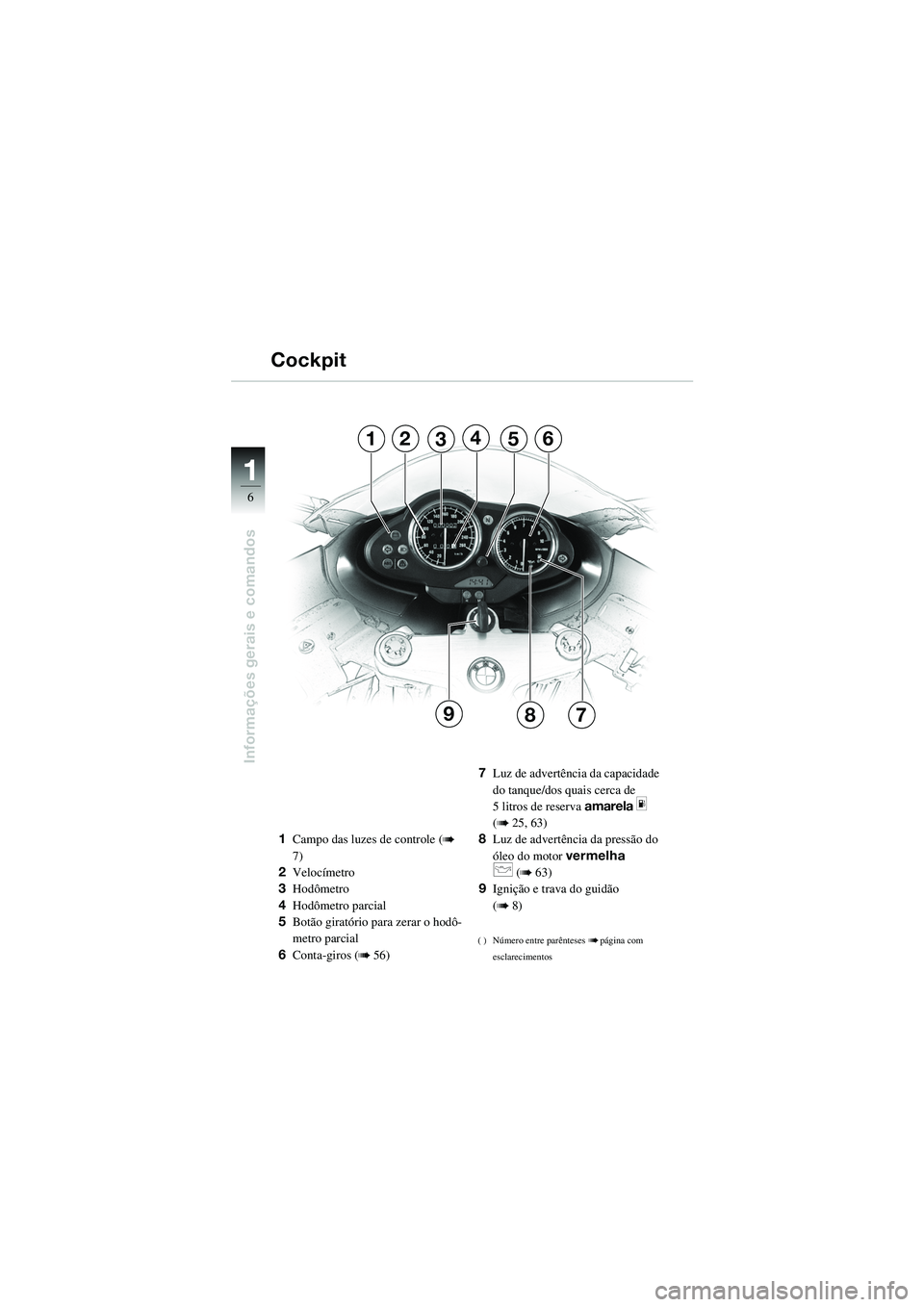

1Campo das luzes de controle (b
7)
2 Velocímetro
3 Hodômetro
4 Hodômetro parcial
5 Botão giratório para zerar o hodô-
metro parcial
6 Conta-giros (
b 56) 7
Luz de advertência da capacidade
do tanque/dos quais cerca de
5 litros de reserva amarela
m
(
b 25, 63)
8 Luz de advertência da pressão do
óleo do motor vermelha
p(b 63)
9 Ignição e trava do guidão
(
b 8)
( ) Número entre parênteses bpágina com
esclarecimentos
Cockpit
10sbkb6.bk.fm Seite 6 Montag, 23. Januar 2006 3:57 15
Page 9 of 92
11
7
Informações gerais e comandos
A
7
12354
8
B6

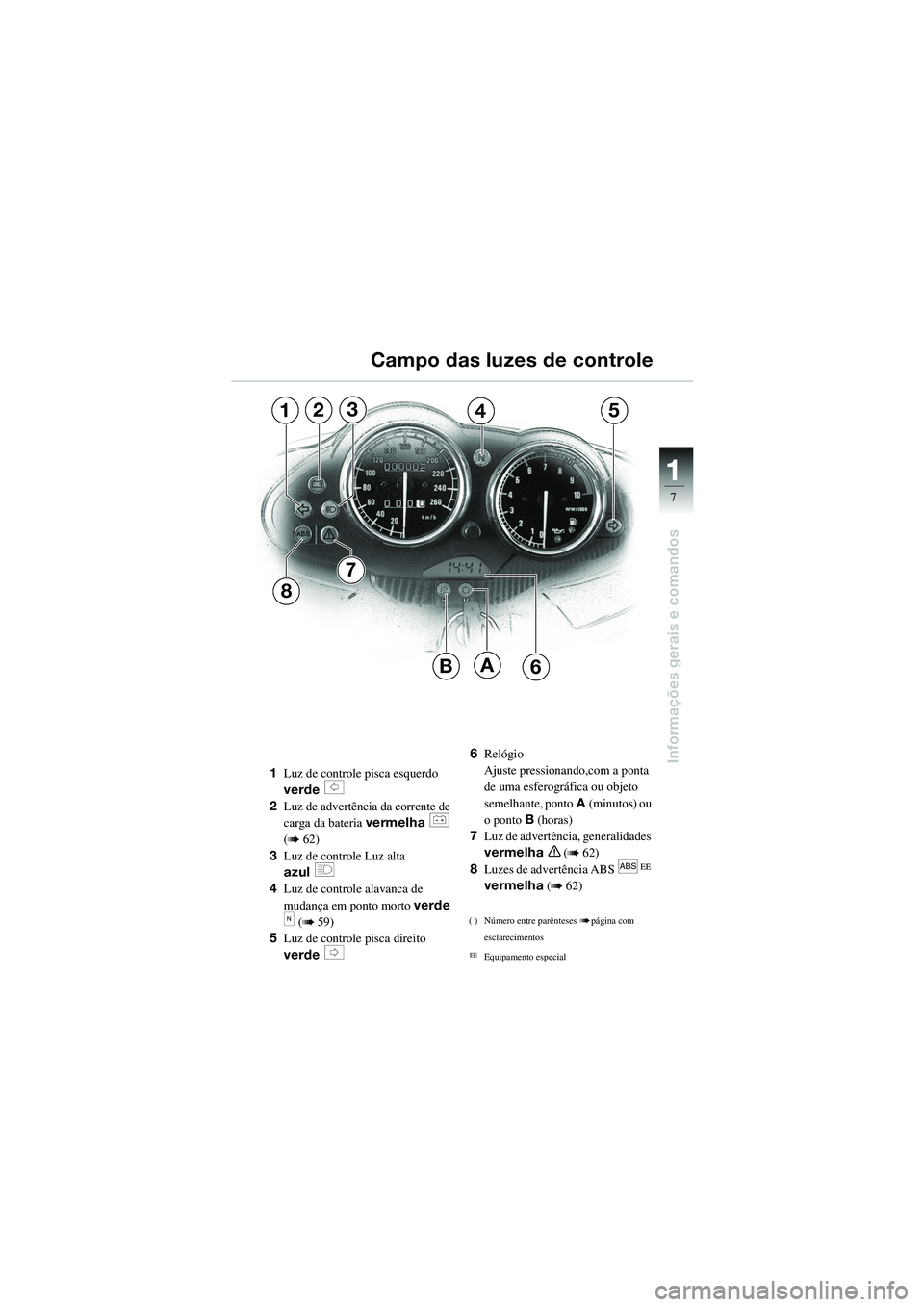

1Luz de controle pisca esquerdo
verde
s
2 Luz de advertência da corrente de
carga da bateria vermelha
r
(
b 62)
3 Luz de controle Luz alta
azul
q
4Luz de controle alavanca de
mudança em ponto morto verde
k (b 59)
5 Luz de controle pisca direito
verde
t
6 Relógio
Ajuste pressionando,com a ponta
de uma esferográfica ou objeto
semelhante, ponto A(minutos) ou
o ponto B (horas)
7 Luz de advertência, generalidades
vermelha
e (b 62)
8 Luzes de advertência ABS
l EE
vermelha (
b 62)
( ) Número entre parênteses bpágina com
esclarecimentos
EEEquipamento especial
Campo das luzes de controle
10sbkb6.bk.fm Seite 7 Montag, 23. Januar 2006 3:57 15
Page 10 of 92
11
8
Informações gerais e comandos

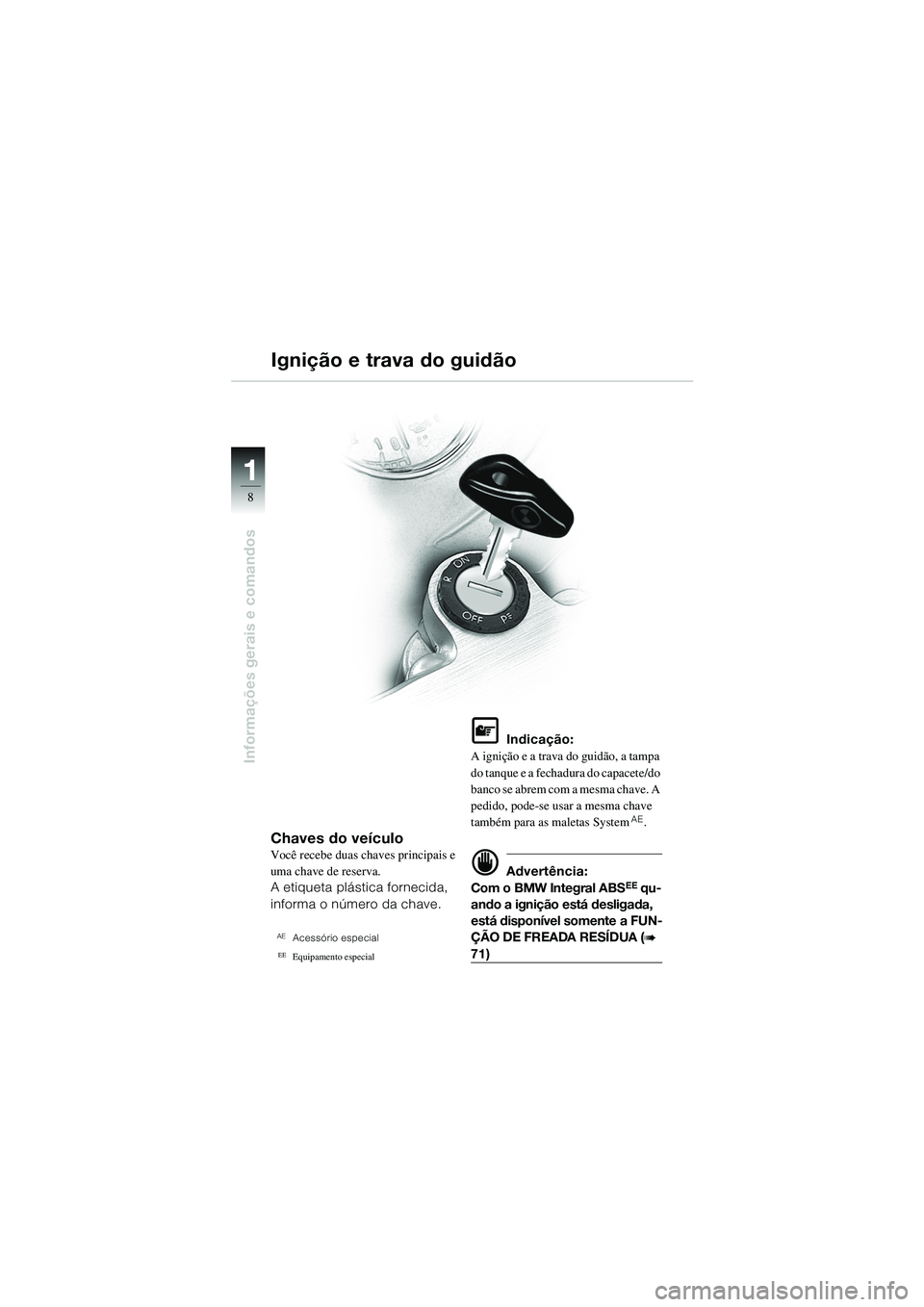

Chaves do veículoVocê recebe duas chaves principais e
uma chave de reserva.
A etiqueta plástica fornecida,
informa o número da chave.
AEAcessório especial
EEEquipamento especial
L Indicação:
A ignição e a trava do guidão, a tampa
do tanque e a fech adura do capacete/do
banco se abrem com a mesma chave. A
pedido, pode-se usar a mesma chave
também para as maletas System
AE.
d Advertência:
Com o BMW Integral ABSEE qu-
ando a ignição está desligada,
está disponível somente a FUN-
ÇÃO DE FREADA RESÍDUA (
b
71)
Ignição e trava do guidão
10sbkb6.bk.fm Seite 8 Montag, 23. Januar 2006 3:57 15
