Instruktionsbok
R 1100 S
10SbkS6.BK.fm Seite 10 Montag, 23. Januar 2006 4:51 16
Page 2 of 92

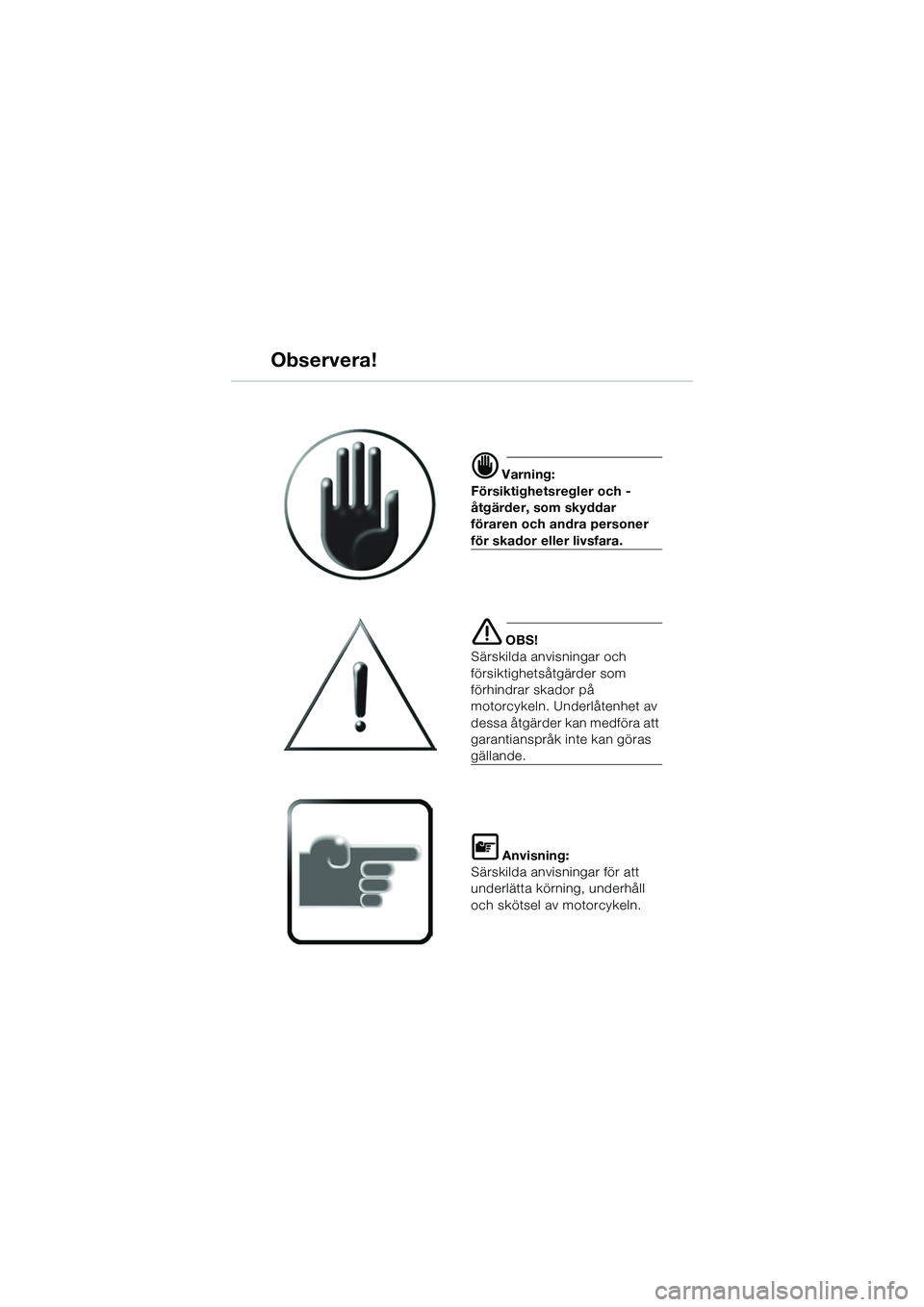

d Varning:
Försiktighetsregler och -
åtgärder, som skyddar
föraren och andra personer
för skador eller livsfara.
e OBS!
Särskilda anvisningar och
försiktighetsåtgärder som
förhindrar skador på
motorcykeln. Underlåtenhet av
dessa åtgärder kan medföra att
garantianspråk inte kan göras
gällande.
L Anvisning:
Särskilda anvisningar för att
underlätta körning, underhåll
och skötsel av motorcykeln.
Observera!
10SbkS6.BK.fm Seite 12 Mont ag, 23. Januar 2006 4:51 16
Page 3 of 92
i
1
Inledning
i

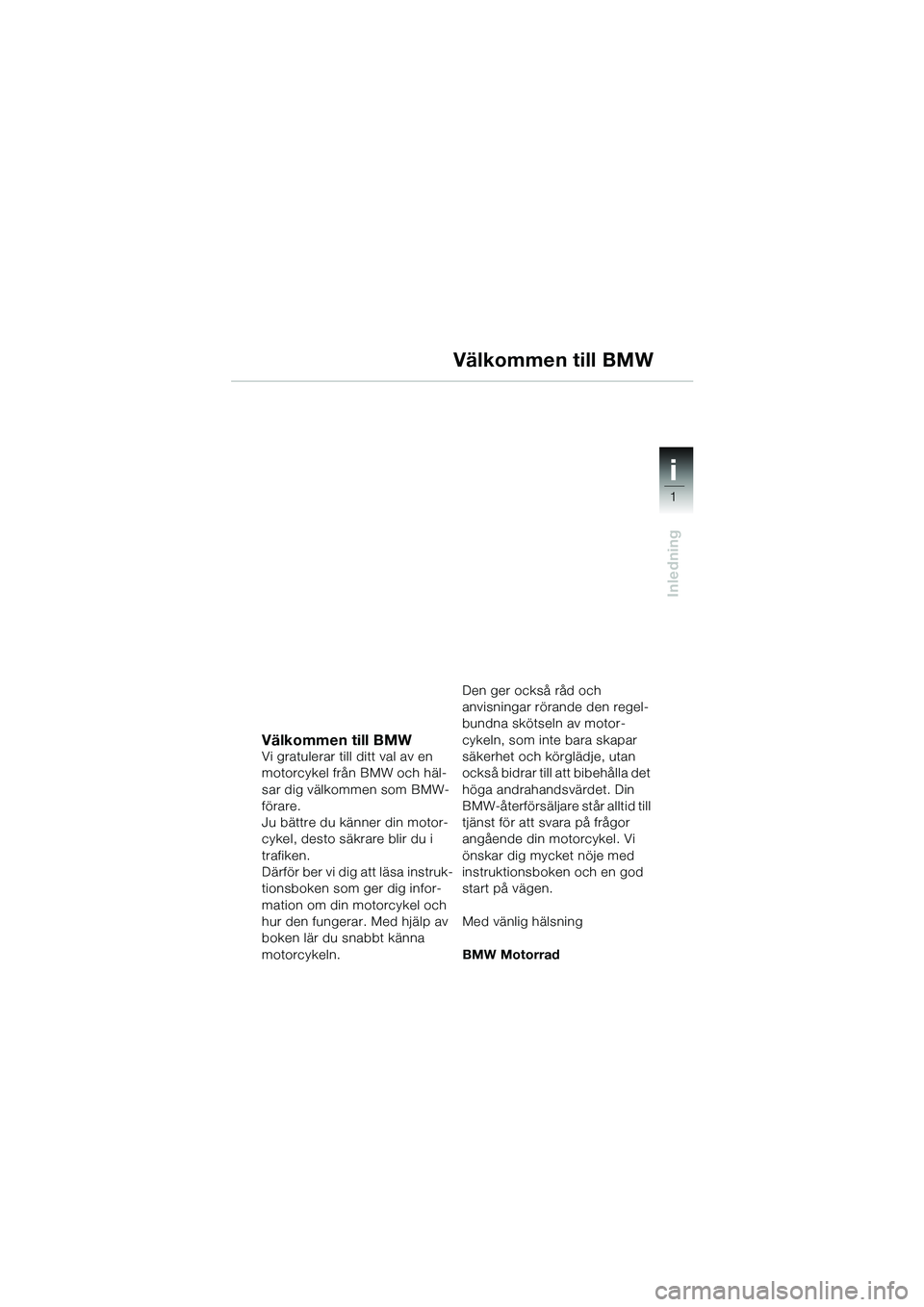

Välkommen till BMW
Vi gratulerar till ditt val av en
motorcykel från BMW och häl-
sar dig välkommen som BMW-
förare.
Ju bättre du känner din motor-
cykel, desto säkrare blir du i
trafiken.
Därför ber vi dig att läsa instruk-
tionsboken som ger dig infor-
mation om din motorcykel och
hur den fungerar. Med hjälp av
boken lär du snabbt känna
motorcykeln.Den ger också råd och
anvisningar rörande den regel-
bundna skötseln av motor-
cykeln, som inte bara skapar
säkerhet och körglädje, utan
också bidrar till att bibehålla det
höga andrahandsvärdet. Din
BMW-återförsäljare står alltid till
tjänst för att svara på frågor
angående din motorcykel. Vi
önskar dig mycket nöje med
instruktionsboken och en god
start på vägen.
Med vänlig hälsning
BMW Motorrad
Välkommen till BMW
10SbkS6.BK.fm Seite 1 Mont
ag, 23. Januar 2006 4:51 16
Page 4 of 92
i
Inledning
12
2
12
i

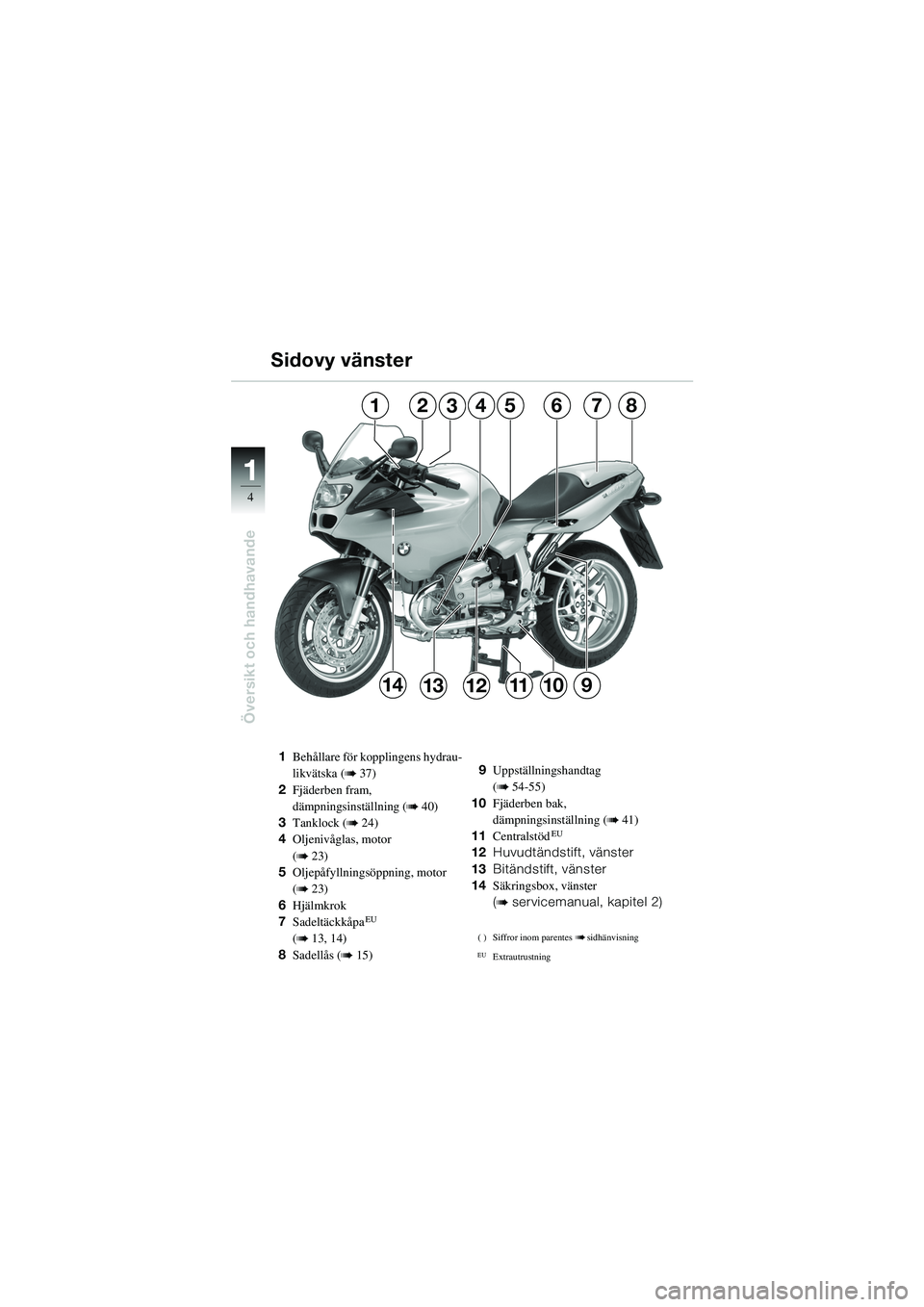

Översikt och handhavande
Sidovy vänster....................... 4
Sidovy höger ......................... 5
Instrumentenhet .................... 6
Kontrollampor ....................... 7
Tändnings- och styrlås ....... 8-9
Styrarmaturer ................. 10-11
Varningsblinker ................... 12
Sadeltäckkåpa ............... 13-14
Sadel.............................. 15-16
Packväskor .................... 17-19 Säkerhetskontroll
Checklista ...................... 20-21
Motorolja ....................... 22-23
Bränsle .......................... 24-25
Reglage ......................... 26-27
Bromsar - allmänt .......... 28-29
Bromsar - utan
BMW integral ABS ......... 30-32
Bromsar - med
BMW integral ABS ......... 33-36
Koppling ............................ 37
Belysning ...................... 38-39
Dämpning ...................... 40-41
Fjäderförspänning ............... 42
Hjul ................................ 43-44
Last ............................... 45-46
Innehållsförteckning
10SbkS6.BK.fm Seite 2 Mont
ag, 23. Januar 2006 4:51 16
Page 5 of 92
i
3
Inledning
34 34
i
Start – körning – parkering
Den första färden........... 47-48
Viktiga anvisningar......... 49-51
Sidostöd........................ 52-53
Centralstöd ................... 54-55
Inkörning ....................... 56-57
Före start ....................... 58-59
Start .............................. 60-61
Varningslampor ............. 62-63
Körning och växling ....... 64-65
Bromsar - allmänt .......... 66-67
Bromsar - med
BMW integral ABS ......... 68-74
BMW integral ABS -
Felsökningsschema ............. 75Säker i trafiken
Driftssäkerhet .................76-77
Världsomfattande service .... 78
Miljövård ............................. 79
BMW förarutrustning ........... 80
BMW motorcykeltillbehör .... 81
Säkerhet genom övning ...... 82
Slutord ............................... 83
Innehållsförteckning
10SbkS6.BK.fm Seite 3 Mont
ag, 23. Januar 2006 4:51 16
Page 6 of 92
11
4
Översikt och handhavande
146
149
23857
10131211
1Behållare för kopplingens hydrau-
likvätska (
b 37)
2 Fjäderben fram,
dämpningsinställning (
b 40)
3 Tanklock (
b 24)
4 Oljenivåglas, motor
(
b 23)
5 Oljepåfyllningsöppning, motor
(
b 23)
6 Hjälmkrok
7 Sadeltäckkåpa
EU
(
b 13, 14)
8 Sadellås (
b 15) 9
Uppställningshandtag
(
b 54-55)
10 Fjäderben bak,
dämpningsinställning (
b 41)
11 CentralstödEU
12Huvudtändstift, vänster
13 Bitändstift, vänster
14 Säkringsbox, vänster
(
b servicemanual, kapitel 2)
( ) Siffror inom parentes bsidhänvisning
EUExtrautrustning
Sidovy vänster
10SbkS6.BK.fm Seite 4 Mont ag, 23. Januar 2006 4:51 16
Page 7 of 92
11
5
Översikt och handhavande
25
171615
23181920212224

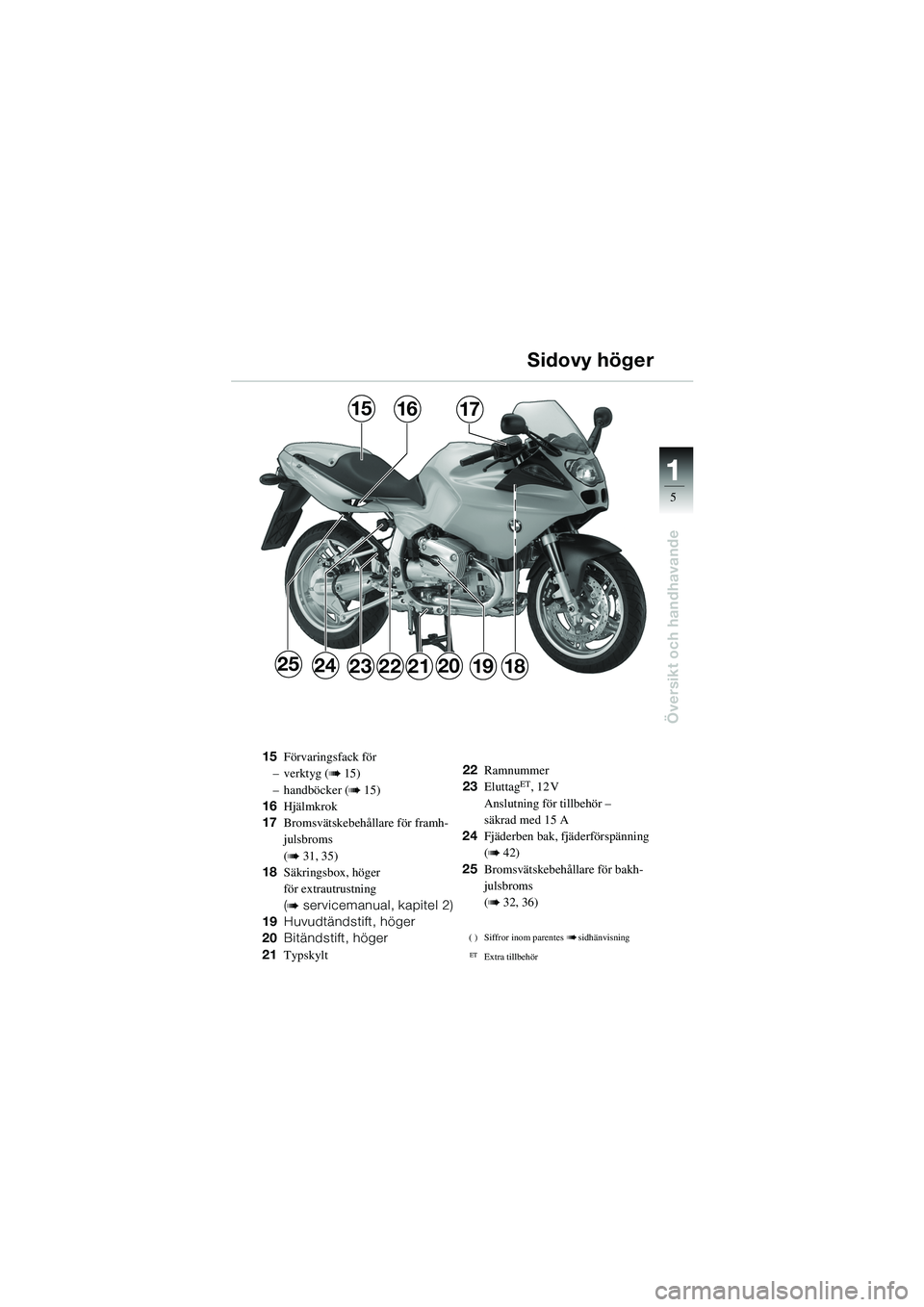

15Förvaringsfack för
–verktyg (
b 15)
– handböcker (
b 15)
16 Hjälmkrok
17 Bromsvätskebehållare för framh-
julsbroms
(
b 31, 35)
18 Säkringsbox, höger
för extrautrustning
(
b servicemanual, kapitel 2)
19 Huvudtändstift, höger
20 Bitändstift, höger
21 Typskylt 22
Ramnummer
23 Eluttag
ET, 12 V
Anslutning för tillbehör –
säkrad med 15 A
24 Fjäderben bak, fjäderförspänning
(
b 42)
25 Bromsvätskebehållare för bakh-
julsbroms
(
b 32, 36)
( ) Siffror inom parentes bsidhänvisning
ETExtra tillbehör
Sidovy höger
10SbkS6.BK.fm Seite 5 Mont ag, 23. Januar 2006 4:51 16
Page 8 of 92
11
6
Översikt och handhavande

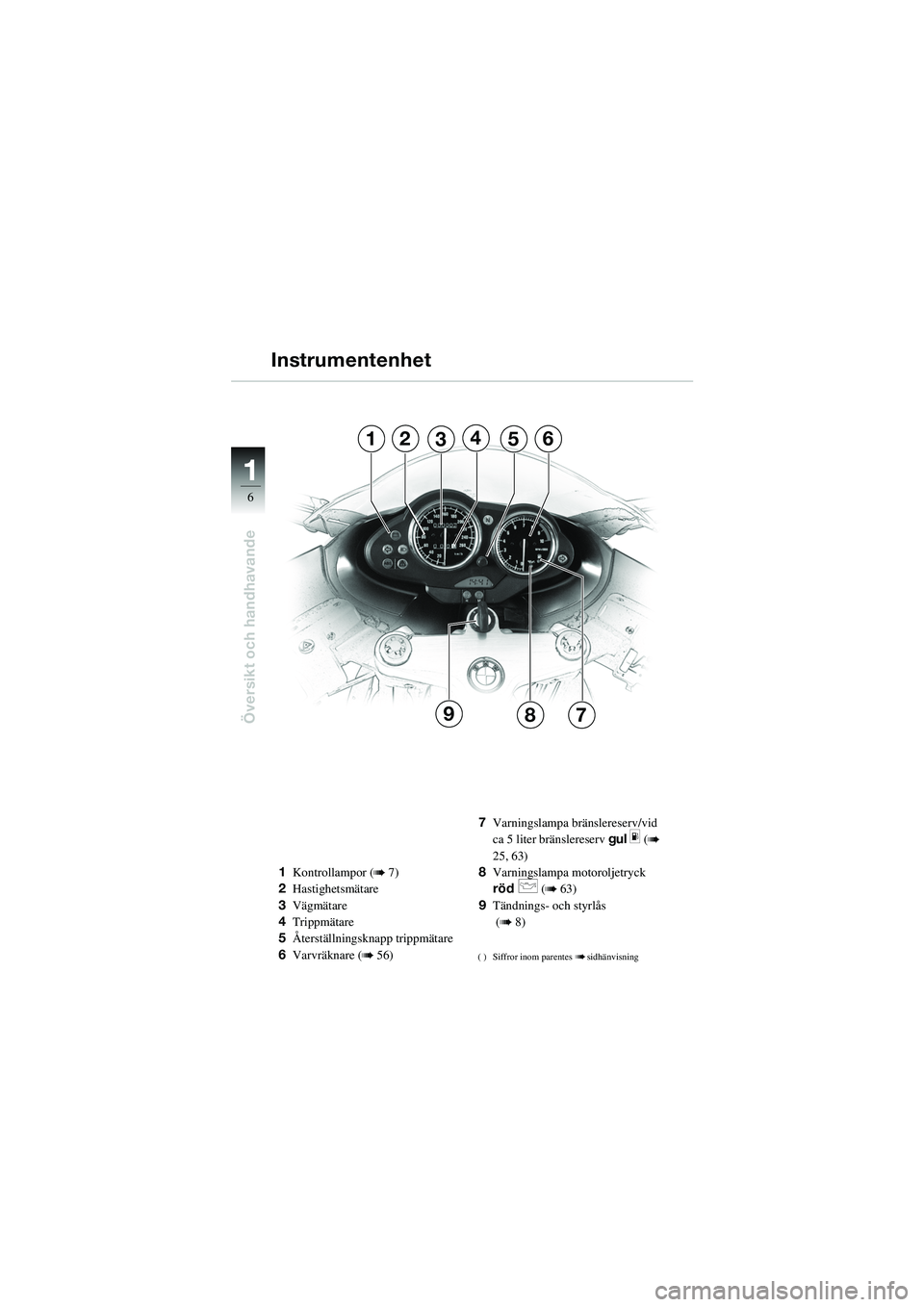

12356
79
4
8
1Kontrollampor (b 7)
2 Hastighetsmätare
3 Vägmätare
4 Trippmätare
5 Återställningsknapp trippmätare
6 Varvräknare (
b 56) 7
Varningslampa bränslereserv/vid
ca 5 liter bränslereserv gul
m (b
25, 63)
8 Varningslampa motoroljetryck
röd
p (b 63)
9 Tändnings- och styrlås
(
b 8)
( ) Siffror inom parentes bsidhänvisning
Instrumentenhet
10SbkS6.BK.fm Seite 6 Mont ag, 23. Januar 2006 4:51 16
Page 9 of 92
11
7
Översikt och handhavande
A
7
12354
8
B6
1Kontrollampa vänster blinker
grön
s
2 Varningslampa batteriladdning
röd
r (b 62)
3 Kontrollampa helljus
blå
q
4Kontrollampa friläge grön k (b
59)
5 Kontrollampa höger blinker grön
t
( ) Siffror inom parentes bsidhänvisning
6 Klocka
Ställ in klockan genom att trycka
med en kulspetspenna eller dylikt
på punkt A(minuter) eller
punkt B (timmar)
7 Allmän varningslampa röd
e
(
b 62)
8 Varningslampor ABS
l rödEU
(
b 62)
EUExtrautrustning
Kontrollampor
10SbkS6.BK.fm Seite 7 Mont ag, 23. Januar 2006 4:51 16
Page 10 of 92
11
8
Översikt och handhavande
NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade
plastbrickan.
ETExtra tillbehör
EU Extrautrustning
L Anvisning:
Samma nyckel passar till tändnings-
och styrlåset, tanklocket och hjälm-/
sadellåset. Även packväskorna
ET kan
levereras med samma låsnummer.
d Varning:
Vid utrustning med BMW inte-
gral ABS
EU står endast en
RESTBROMSFUNKTION till för-
fogande när tändningen är
frånkopplad (b 71)
Tändnings- och styrlås
10SbkS6.BK.fm Seite 8 Mont ag, 23. Januar 2006 4:51 16
