BMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretienBMW Motorrad
Documents de bord
comprenant :
Livret de bord
et
Manuel d'entretien
Livret de bord
R 1100 S
10sbkf6.bk.fm Seite 91 Montag, 23. Januar 2006 4:16 16
Page 2 of 92

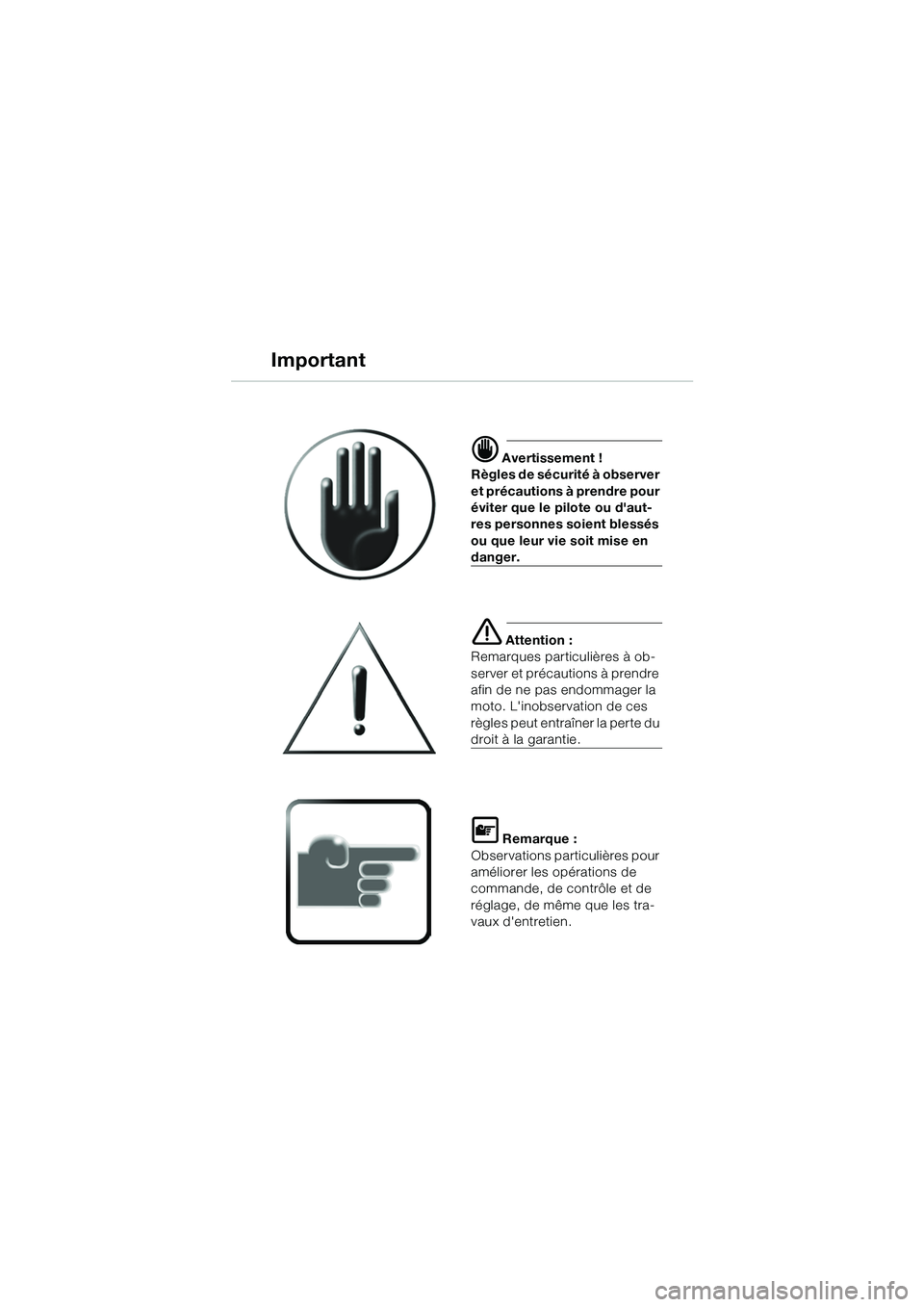

d Avertissement !
Règles de sécurité à observer
et précautions à prendre pour
éviter que le pilote ou d'aut-
res personnes soient blessés
ou que leur vie soit mise en
danger.
e Attention :
Remarques particulières à ob-
server et précautions à prendre
afin de ne pas endommager la
moto. L'inobservation de ces
règles peut entraîner la perte du
droit à la garantie.
L Remarque :
Observations particulières pour
améliorer les opérations de
commande, de contrôle et de
réglage, de même que les tra-
vaux d'entretien.
Important
10sbkf6.bk.fm Seite 92 Montag, 23. Januar 2006 4:16 16
Page 3 of 92
i
1
Introduction
i

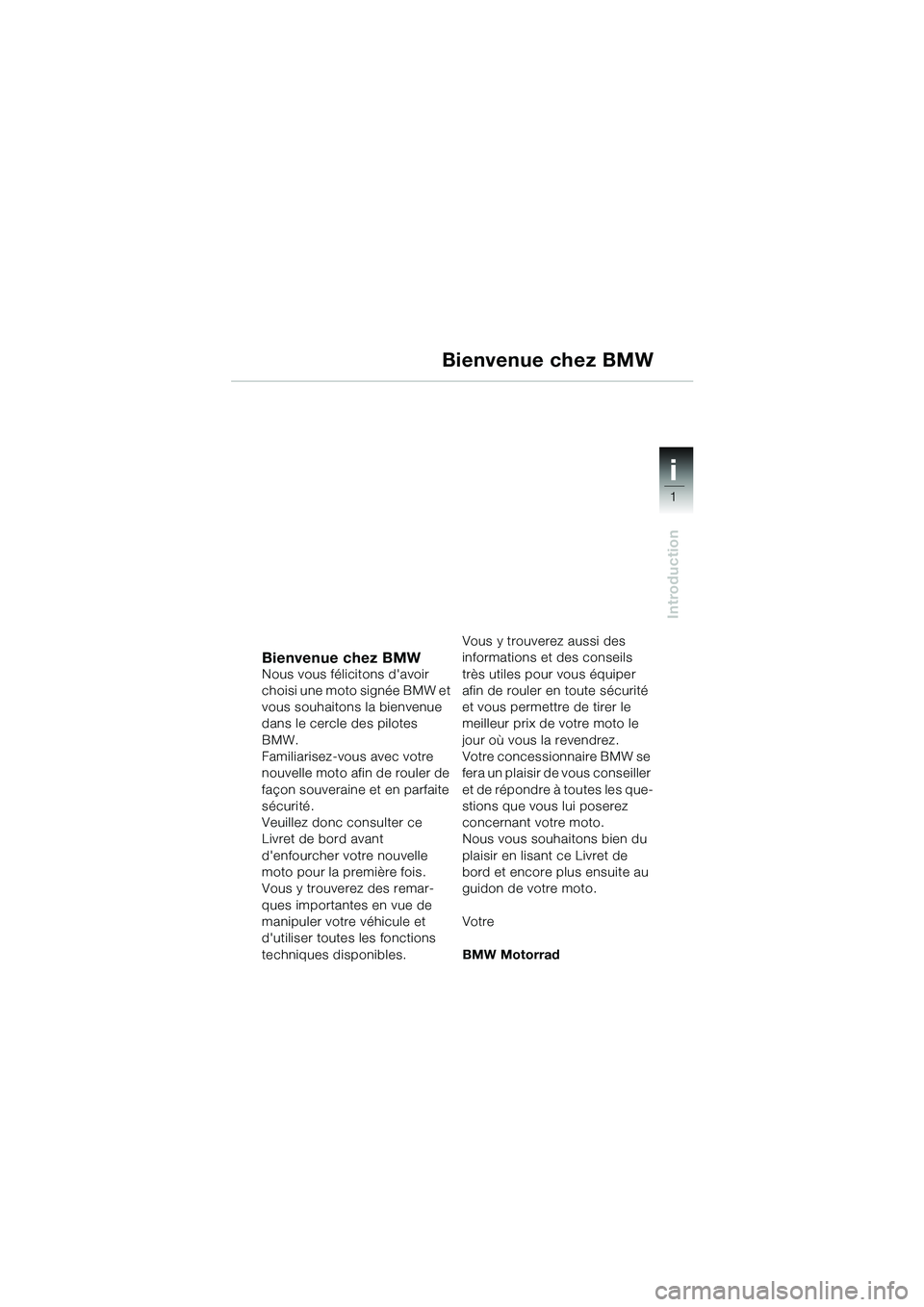

Bienvenue chez BMWNous vous félicitons d'avoir
choisi une moto signée BMW et
vous souhaitons la bienvenue
dans le cercle des pilotes
BMW.
Familiarisez-vous avec votre
nouvelle moto afin de rouler de
façon souveraine et en parfaite
sécurité.
Veuillez donc consulter ce
Livret de bord avant
d'enfourcher votre nouvelle
moto pour la première fois.
Vous y trouverez des remar-
ques importantes en vue de
manipuler votre véhicule et
d'utiliser toutes les fonctions
techniques disponibles.Vous y trouverez aussi des
informations et des conseils
très utiles pour vous équiper
afin de rouler en toute sécurité
et vous permettre de tirer le
meilleur prix de votre moto le
jour où vous la revendrez.
Votre concessionnaire BMW se
fera un plaisir de vous conseiller
et de répondre à toutes les que-
stions que vous lui poserez
concernant votre moto.
Nous vous souhaitons bien du
plaisir en lisant ce Livret de
bord et encore plus ensuite au
guidon de votre moto.
Votre
BMW Motorrad
Bienvenue chez BMW
10sbkf6.bk.fm Seite 1 Montag, 23. Januar 2006 4:16 16
Page 4 of 92
i
Introduction
12
2
12
i
Vue d'ensemble et utilisation
Vue d'ensemble
côté gauche .......................... 4
Vue d'ensemble côté droit .... 5
Cockpit ................................. 6
Témoins et voyants ............... 7
Serrure de contact et
antivol de direction ............. 8-9
Commodos .................... 10-11
Signal de détresse .............. 12
Recouvrement de selle... 13-14
Selle ............................... 15-16

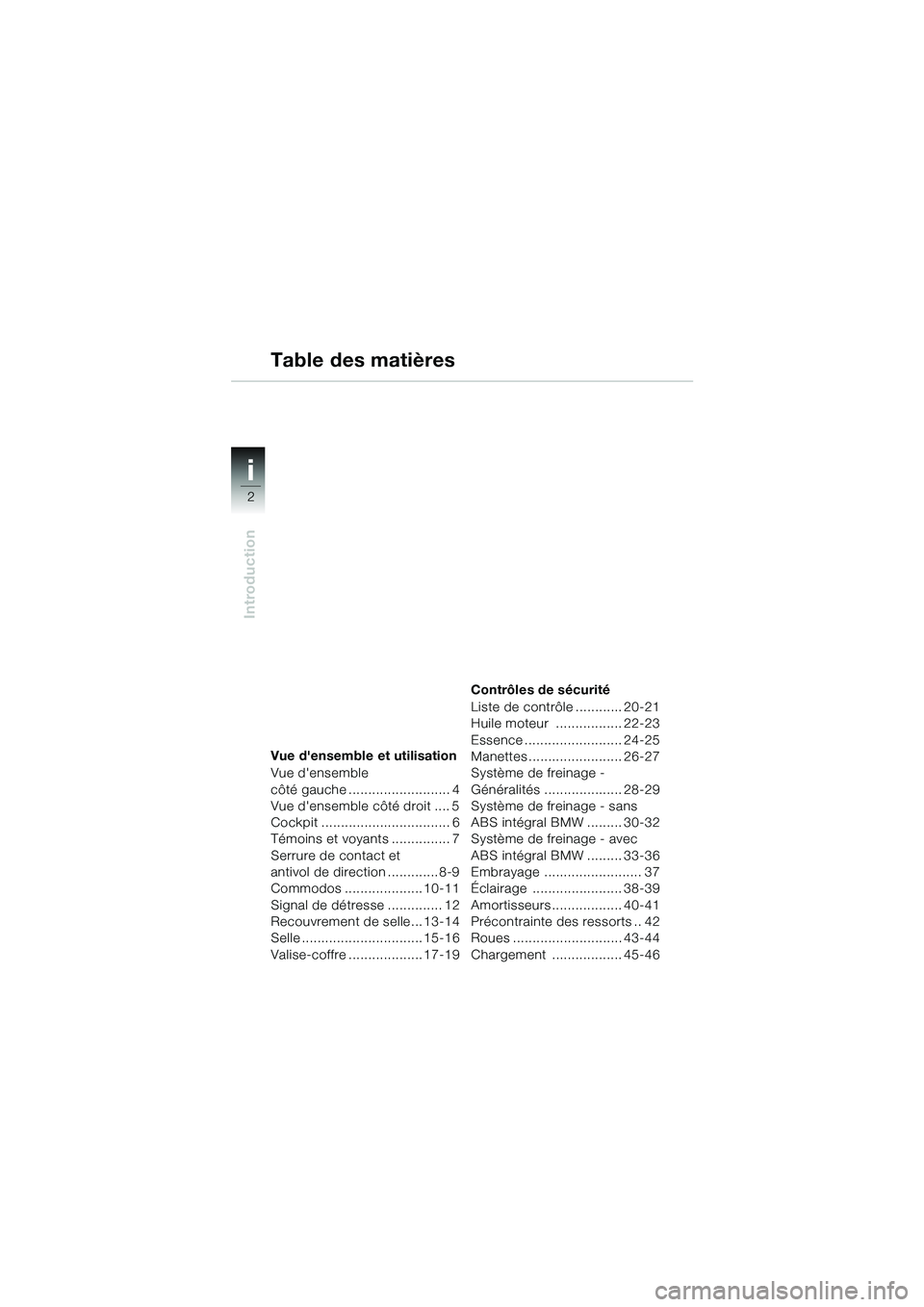

Valise-coffre ................... 17-19 Contrôles de sécurité
Liste de contrôle ............ 20-21
Huile moteur ................. 22-23
Essence ......................... 24-25
Manettes ........................ 26-27
Système de freinage -
Généralités .................... 28-29
Système de freinage - sans
ABS intégral BMW ......... 30-32
Système de freinage - avec
ABS intégral BMW ......... 33-36
Embrayage ......................... 37
Éclairage ....................... 38-39
Amortisseurs .................. 40-41
Précontrainte des ressorts .. 42
Roues ............................ 43-44
Chargement .................. 45-46
Table des matières
10sbkf6.bk.fm Seite 2 Montag, 23. Januar 2006 4:16 16
Page 5 of 92
i
3
Introduction
34 34
i
Démarrage – Conduite –
Stationnement
La première sortie avec
votre BMW .................... 47-48
Remarques
importantes ................... 49-51
Béquille latérale ............. 52-53
Béquille centrale............ 54-55
Rodage ......................... 56-57
Avant le démarrage ....... 58-59
Démarrage .................... 60-61
Témoins et voyants ....... 62-63
Conduite et passage
des vitesses .................. 64-65
Système de freinage -
Généralités .................... 66-67
Système de freinage - avec
ABS intégral BMW ......... 68-74
ABS intégral BMW
- Tableau des dérangements75Rouler en toute sécurité
Rouler en toute
sécurité ..........................76-77
Une assistance
internationale ...................... 78
Protection de
l'environnement ................... 79
Equipements BMW
pour motocyclistes .............. 80
Accessoires BMW motos ... 81
La sécurité, ça s'apprend .... 82
Un mot pour terminer ......... 83
Table des matières
10sbkf6.bk.fm Seite 3 Montag, 23. Januar 2006 4:16 16
Page 6 of 92
11
4
Vue d'ensemble et utilisation
146
149
23857
10131211

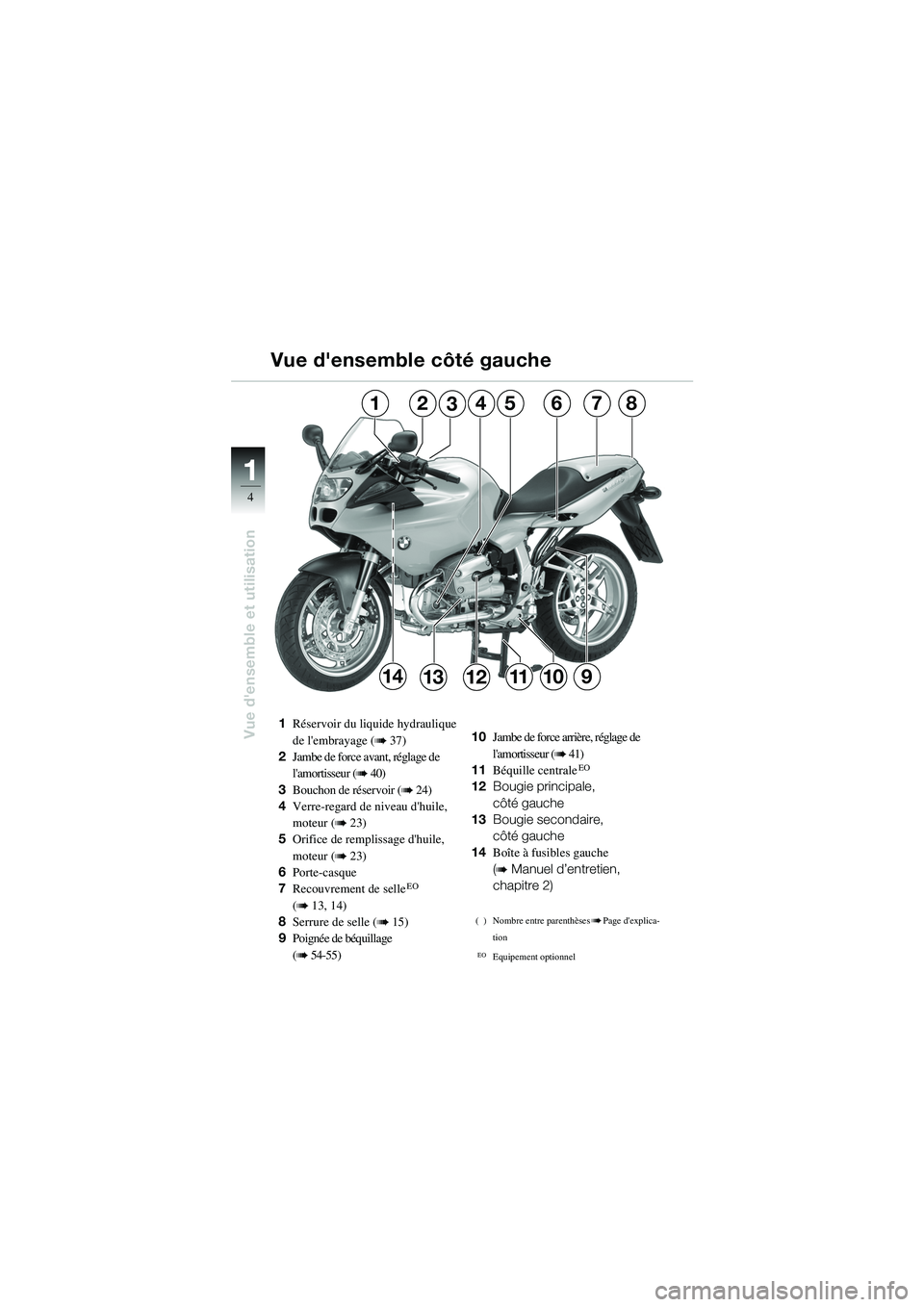

1Réservoir du liquide hydraulique
de l'embrayage (
b 37)
2 Jambe de force avant, réglage de
l'amortisseur (
b 40)
3 Bouchon de réservoir (
b 24)
4 Verre-regard de niveau d'huile,
moteur (
b 23)
5 Orifice de remplissage d'huile,
moteur (
b 23)
6 Porte-casque
7 Recouvrement de selle
EO
(
b 13, 14)
8 Serrure de selle (
b 15)
9 Poignée de béquillage
(
b 54-55) 10
Jambe de force arrière, réglage de
l'amortisseur (
b 41)
11 Béquille centraleEO
12Bougie principale,
côté gauche
13 Bougie secondaire,
côté gauche
14 Boîte à fusibles gauche
(
b Manuel d’entretien,
chapitre 2)
( ) Nombre entre parenthèsesbPage d'explica-
tion
EOEquipement optionnel
Vue d'ensemble côté gauche
10sbkf6.bk.fm Seite 4 Montag, 23. Januar 2006 4:16 16
Page 7 of 92
11
5
Vue d'ensemble et utilisation
25
171615
23181920212224

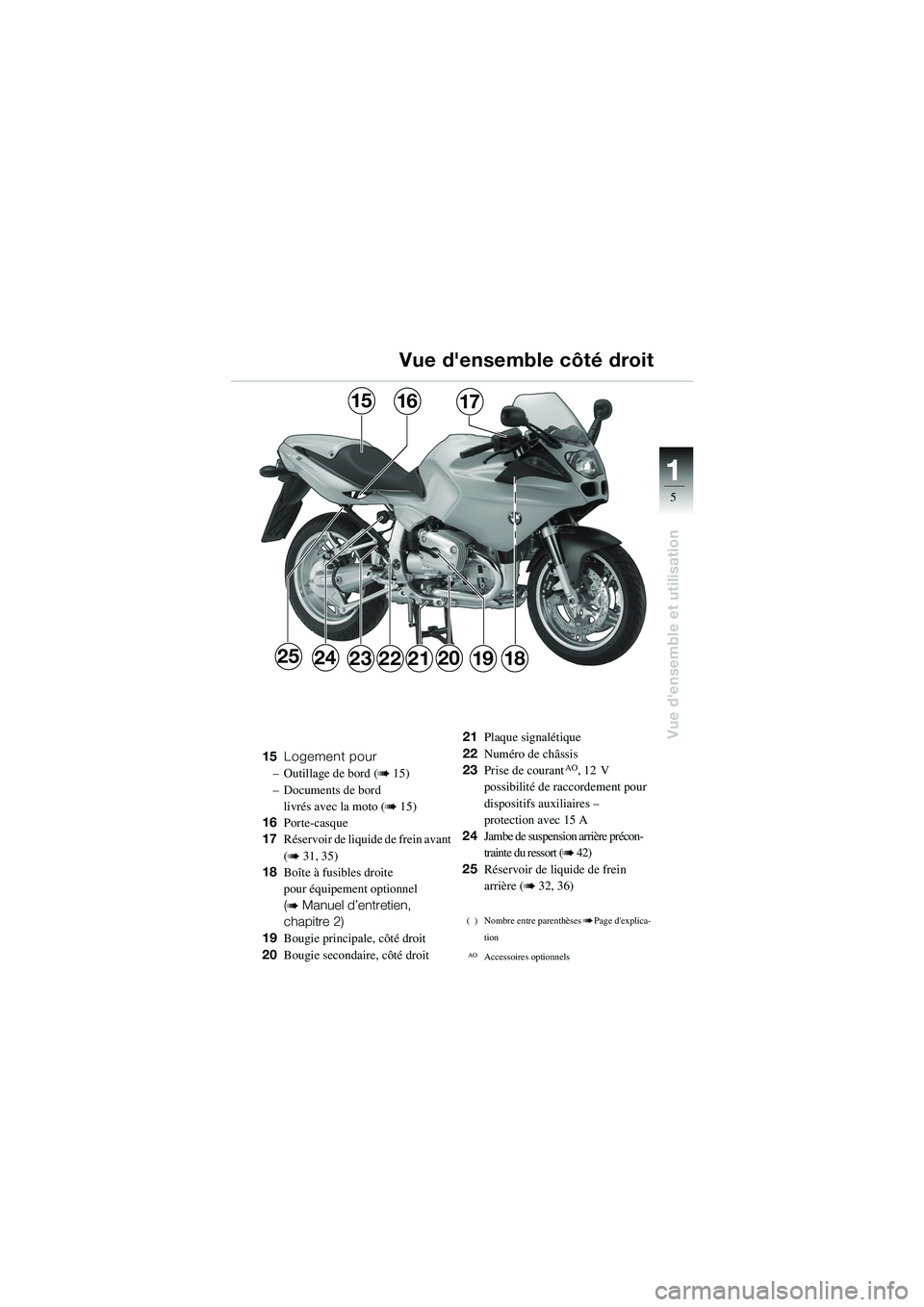

15Logement pour
– Outillage de bord (
b 15)
– Documents de bord livrés avec la moto (
b 15)
16 Porte-casque
17 Réservoir de liquide de frein avant
(
b 31, 35)
18 Boîte à fusibles droite
pour équipement optionnel
(
b Manuel d’entretien,
chapitre 2)
19 Bougie principale, côté droit
20 Bougie secondaire, côté droit 21
Plaque signalétique
22 Numéro de châssis
23 Prise de courant
AO, 12 V
possibilité de raccordement pour
dispositifs auxiliaires –
protection avec 15 A
24 Jambe de suspension arrière précon-
trainte du ressort (
b 42)
25 Réservoir de liquide de frein
arrière (
b 32, 36)
( ) Nombre entre parenthèsesbPage d'explica-
tion
AOAccessoires optionnels
Vue d'ensemble côté droit
10sbkf6.bk.fm Seite 5 Montag, 23. Januar 2006 4:16 16
Page 8 of 92
11
6
Vue d'ensemble et utilisation
12356
79
4
8

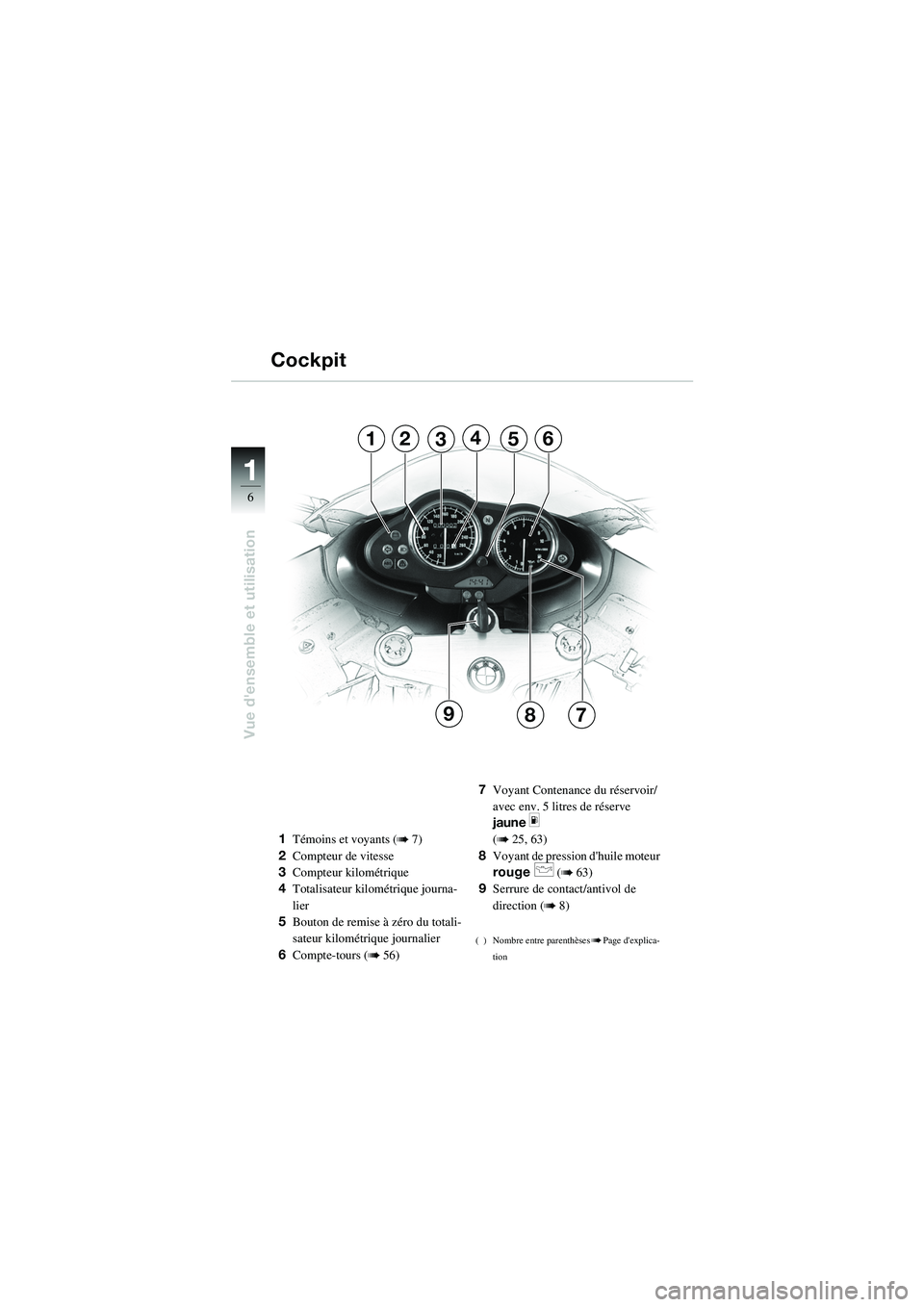

1Témoins et voyants (b 7)
2 Compteur de vitesse
3 Compteur kilométrique
4 Totalisateur kilométrique journa-
lier
5 Bouton de remise à zéro du totali-
sateur kilométrique journalier
6 Compte-tours (
b 56) 7
Voyant Contenance du réservoir/
avec env. 5 litres de réserve
jaune
m
(
b 25, 63)
8 Voyant de pression d'huile moteur
rouge
p (b 63)
9 Serrure de contact/antivol de
direction (
b 8)
( ) Nombre entre parenthèsesbPage d'explica-
tion
Cockpit
10sbkf6.bk.fm Seite 6 Montag, 23. Januar 2006 4:16 16
Page 9 of 92
11
7
Vue d'ensemble et utilisation
A
7
12354
8
B6

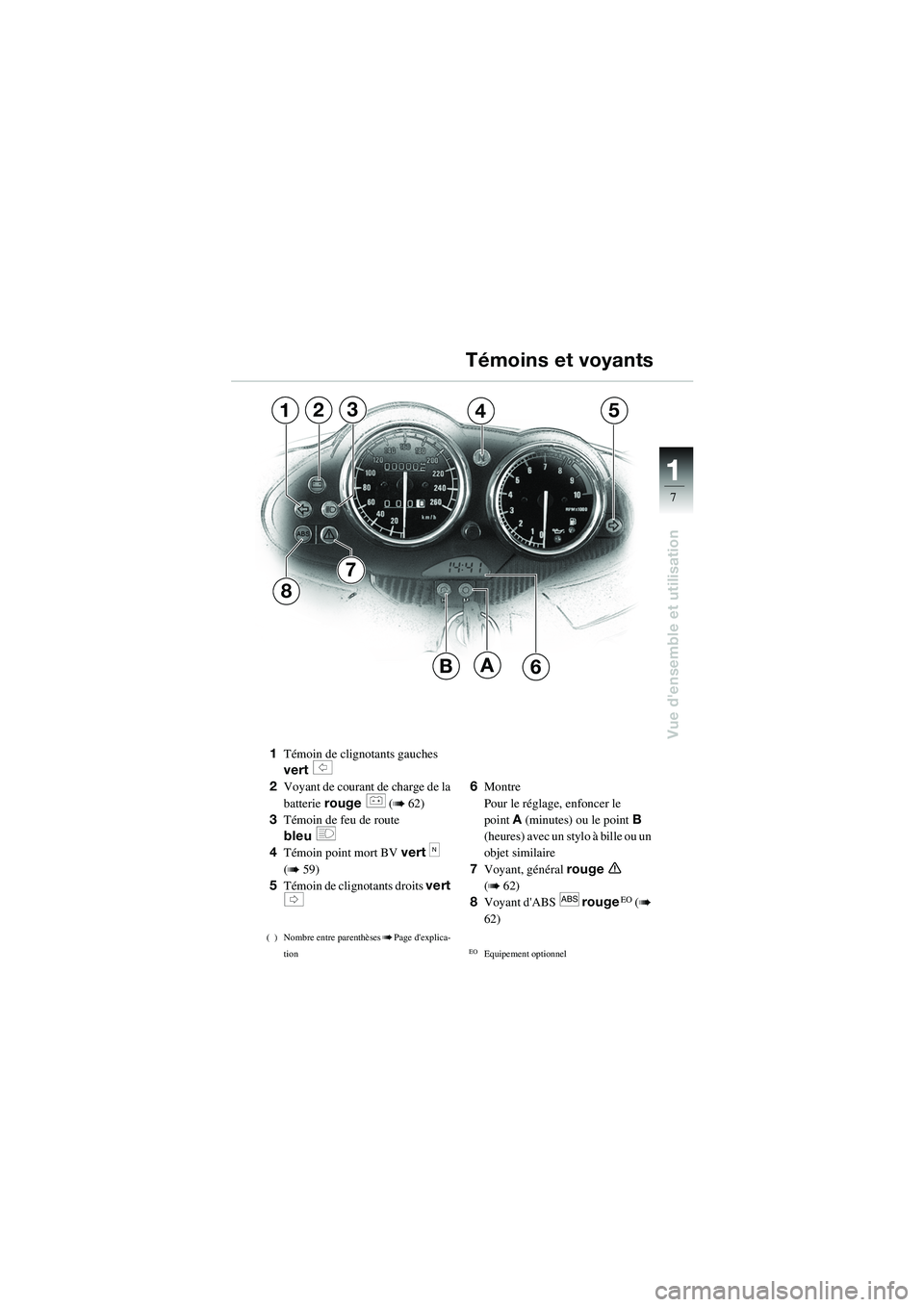

1Témoin de clignotants gauches
vert
s
2 Voyant de courant de charge de la
batterie rouge
r (b 62)
3 Témoin de feu de route
bleu
q
4Témoin point mort BV vert k
(
b 59)
5 Témoin de clignotants droits vert
t
( ) Nombre entre parenthèsesbPage d'explica-
tion
6 Montre
Pour le réglage, enfoncer le
point A(minutes) ou le point B
(heures) avec un st ylo à bille ou un
objet similaire
7 Voyant, général rouge
e
(b 62)
8 Voyant d'ABS
l rougeEO (b
62)
EOEquipement optionnel
Témoins et voyants
10sbkf6.bk.fm Seite 7 Montag, 23. Januar 2006 4:16 16
Page 10 of 92
11
8
Vue d'ensemble et utilisation

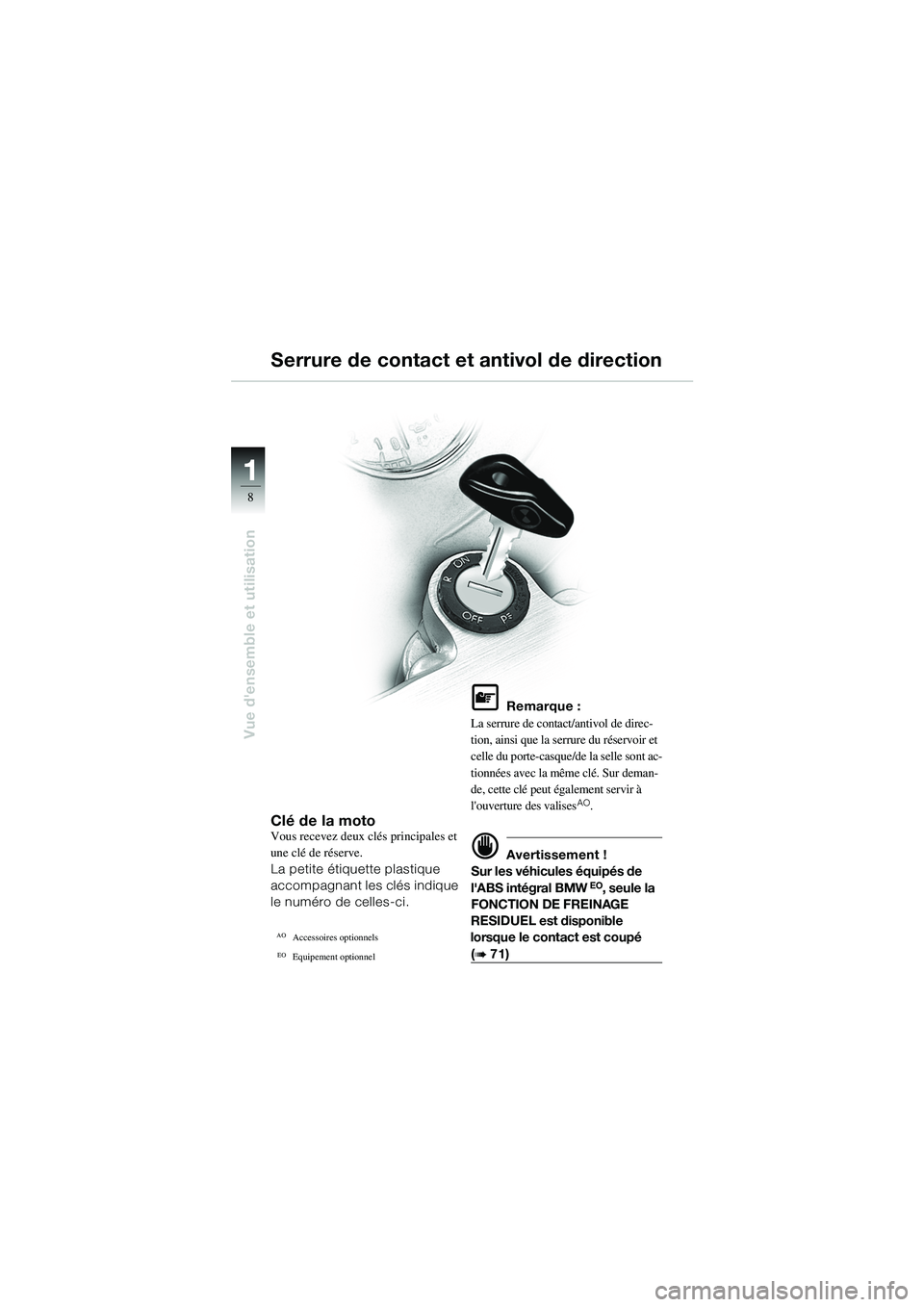

Clé de la motoVous recevez deux clés principales et
une clé de réserve.
La petite étiquette plastique
accompagnant les clés indique
le numéro de celles-ci.
AOAccessoires optionnels
EOEquipement optionnel
L Remarque :
La serrure de contac t/antivol de direc-
tion, ainsi que la serrure du réservoir et
celle du porte-casque/de la selle sont ac-
tionnées avec la même clé. Sur deman-
de, cette clé peut également servir à
l'ouverture des valises
AO.
d Avertissement !
Sur les véhicules équipés de
l'ABS intégral BMW
EO, seule la
FONCTION DE FREINAGE
RESIDUEL est disponible
lorsque le contact est coupé
(b 71)
Serrure de contact et antivol de direction
10sbkf6.bk.fm Seite 8 Montag, 23. Januar 2006 4:16 16
