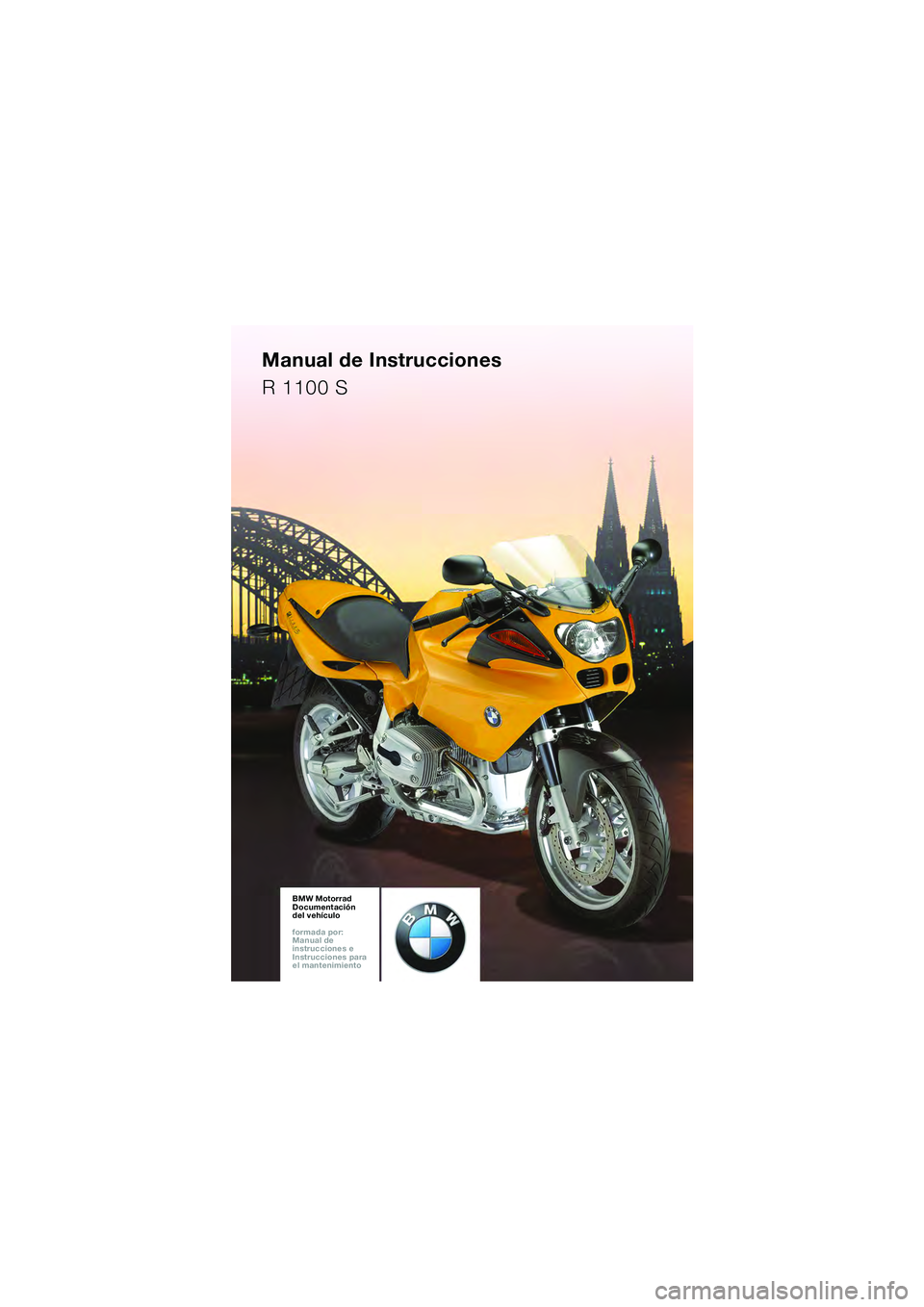

Page 1 of 92
BMW Motorrad
Documentación
del vehículo
formada por:
Manual de
instrucciones e
Instrucciones para
el mantenimiento
Manual de Instrucciones
R 1100 S
10sbke6.bk.fm Seite 87 Montag, 23. Januar 2006 4:05 16
Page 2 of 92

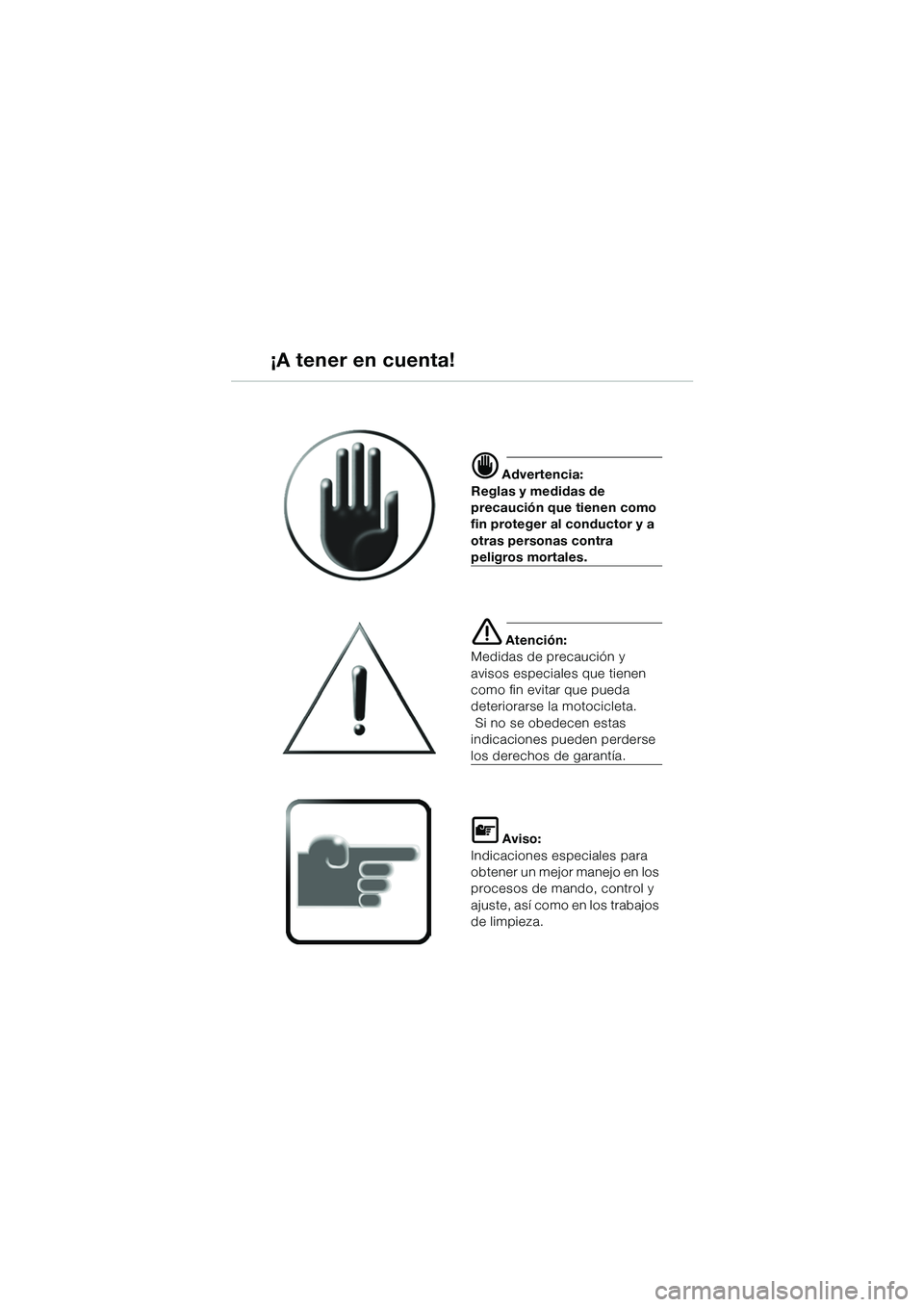

d Advertencia:
Reglas y medidas de
precaución que tienen como
fin proteger al conductor y a
otras personas contra
peligros mortales.
e Atención:
Medidas de precaución y
avisos especiales que tienen
como fin evitar que pueda
deteriorarse la motocicleta.
Si no se obedecen estas
indicaciones pueden perderse
los derechos de garantía.
L Aviso:
Indicaciones especiales para
obtener un mejor manejo en los
procesos de mando, control y
ajuste, así como en los trabajos
de limpieza.
¡A tener en cuenta!
10sbke6.bk.fm Seite 1 Monta g, 23. Januar 2006 4:05 16
Page 3 of 92
i
1
Introducción
i

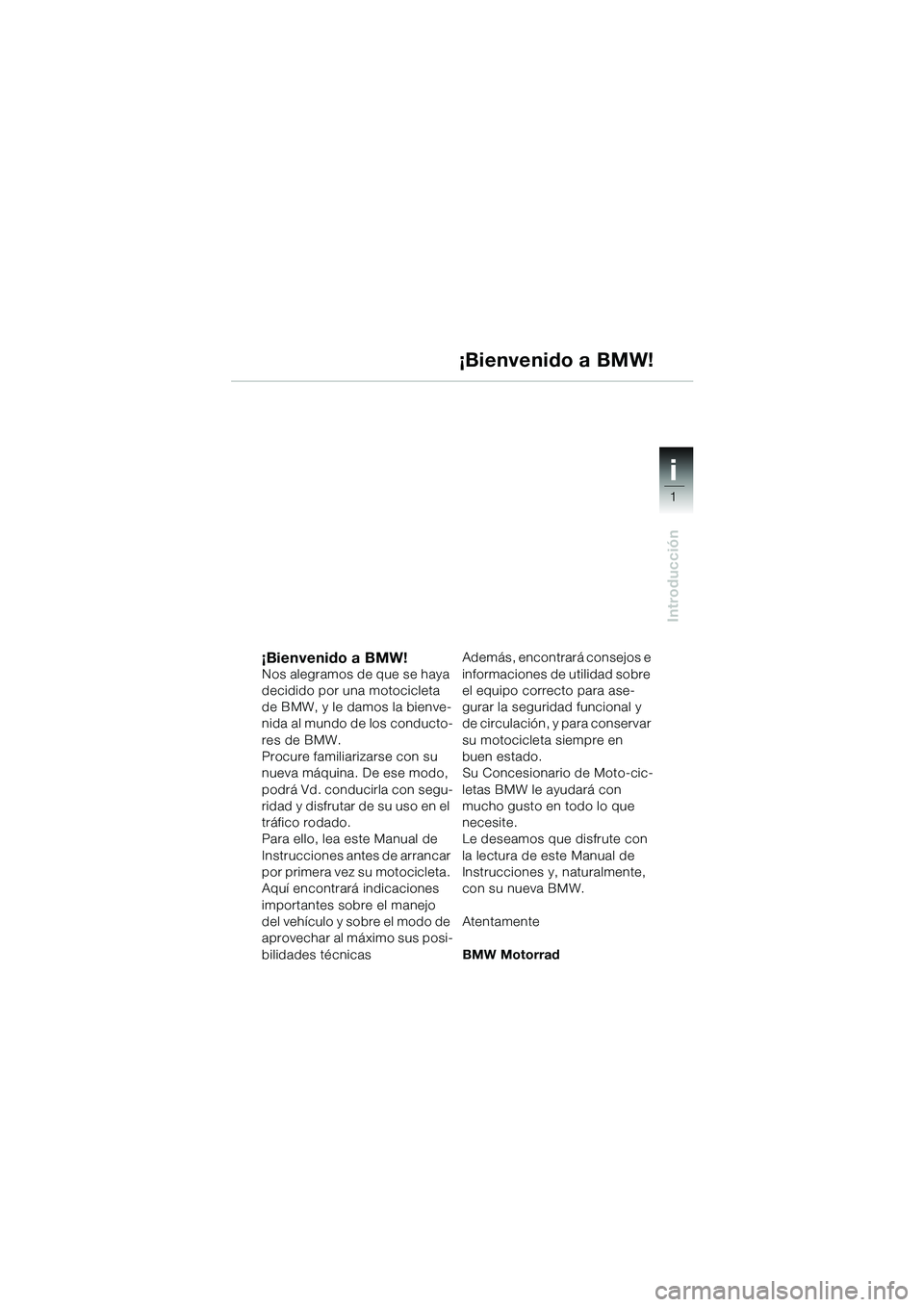

¡Bienvenido a BMW!Nos alegramos de que se haya
decidido por una motocicleta
de BMW, y le damos la bienve-
nida al mundo de los conducto-
res de BMW.
Procure familiarizarse con su
nueva máquina. De ese modo,
podrá Vd. conducirla con segu-
ridad y disfrutar de su uso en el
tráfico rodado.
Para ello, lea este Manual de
Instrucciones antes de arrancar
por primera vez su motocicleta.
Aquí encontrará indicaciones
importantes sobre el manejo
del vehículo y sobre el modo de
aprovechar al máximo sus posi-
bilidades técnicas Además, encontrará consejos e
informaciones de utilidad sobre
el equipo correcto para ase-
gurar la seguridad funcional y
de circulación, y para conservar
su motocicleta siempre en
buen estado.
Su Concesionario de Moto-cic-
letas BMW le ayudará con
mucho gusto en todo lo que
necesite.
Le deseamos que disfrute con
la lectura de este Manual de
Instrucciones y, naturalmente,
con su nueva BMW.
Atentamente
BMW Motorrad
¡Bienvenido a BMW!
10sbke6.bk.fm Seite 1 Monta
g, 23. Januar 2006 4:05 16
Page 4 of 92
i
Introducción
12
2
12
i

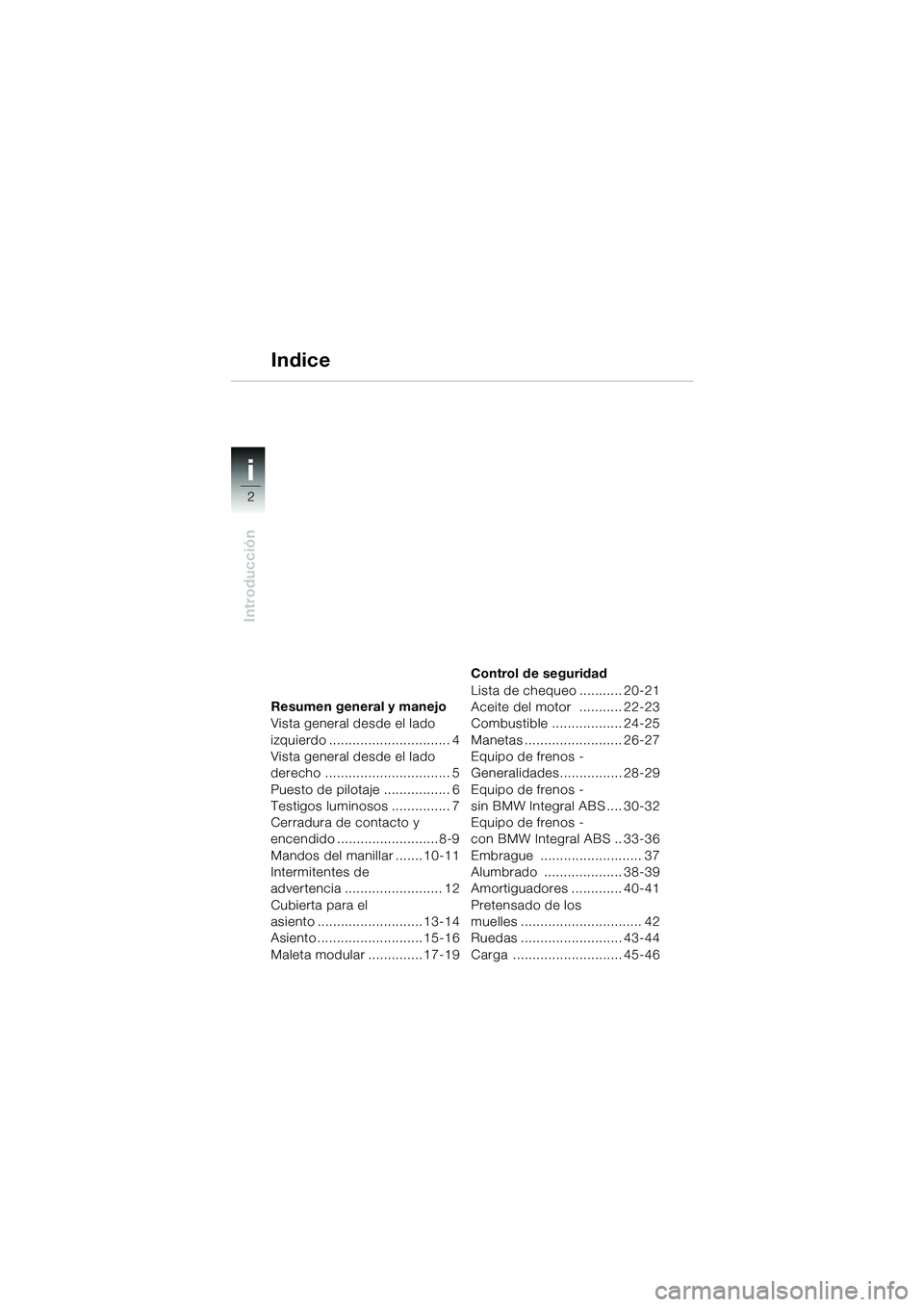

Resumen general y manejo
Vista general desde el lado
izquierdo ............................... 4
Vista general desde el lado
derecho ................................ 5
Puesto de pilotaje ................. 6
Testigos luminosos ............... 7
Cerradura de contacto y
encendido .......................... 8-9
Mandos del manillar ....... 10-11
Intermitentes de
advertencia ......................... 12
Cubierta para el
asiento ........................... 13-14
Asiento ........................... 15-16
Maleta modular .............. 17-19 Control de seguridad
Lista de chequeo ........... 20-21
Aceite del motor ........... 22-23
Combustible .................. 24-25
Manetas ......................... 26-27
Equipo de frenos -
Generalidades................ 28-29
Equipo de frenos -
sin BMW Integral ABS .... 30-32
Equipo de frenos -
con BMW Integral ABS .. 33-36
Embrague .......................... 37
Alumbrado .................... 38-39
Amortiguadores ............. 40-41
Pretensado de los
muelles ............................... 42
Ruedas .......................... 43-44
Carga ............................ 45-46
Indice
10sbke6.bk.fm Seite 2 Monta
g, 23. Januar 2006 4:05 16

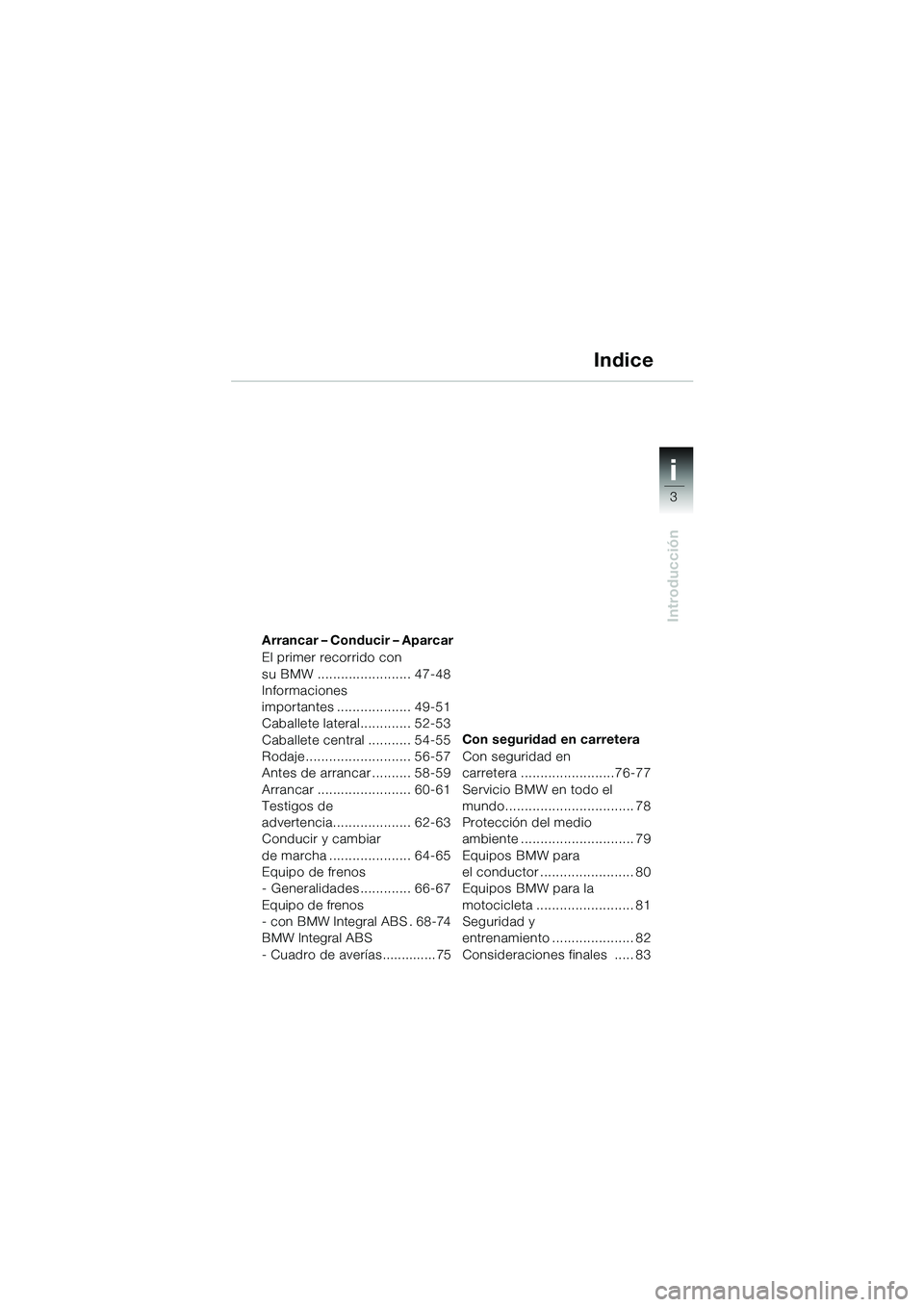

Page 5 of 92
i
3
Introducción
34 34
i
Arrancar – Conducir – Aparcar
El primer recorrido con
su BMW ........................ 47-48
Informaciones
importantes ................... 49-51
Caballete lateral............. 52-53
Caballete central ........... 54-55
Rodaje........................... 56-57
Antes de arrancar .......... 58-59
Arrancar ........................ 60-61
Testigos de
advertencia.................... 62-63
Conducir y cambiar
de marcha ..................... 64-65
Equipo de frenos
- Generalidades............. 66-67
Equipo de frenos
- con BMW Integral ABS . 68-74
BMW Integral ABS
- Cuadro de averías.............. 75Con seguridad en carretera
Con seguridad en
carretera ........................76-77
Servicio BMW en todo el
mundo................................. 78
Protección del medio
ambiente ............................. 79
Equipos BMW para
el conductor ........................ 80
Equipos BMW para la
motocicleta ......................... 81
Seguridad y
entrenamiento ..................... 82
Consideraciones finales ..... 83
Indice
10sbke6.bk.fm Seite 3 Monta
g, 23. Januar 2006 4:05 16
Page 6 of 92
11
4
Resumen general y manejo
146
149
23857
10131211

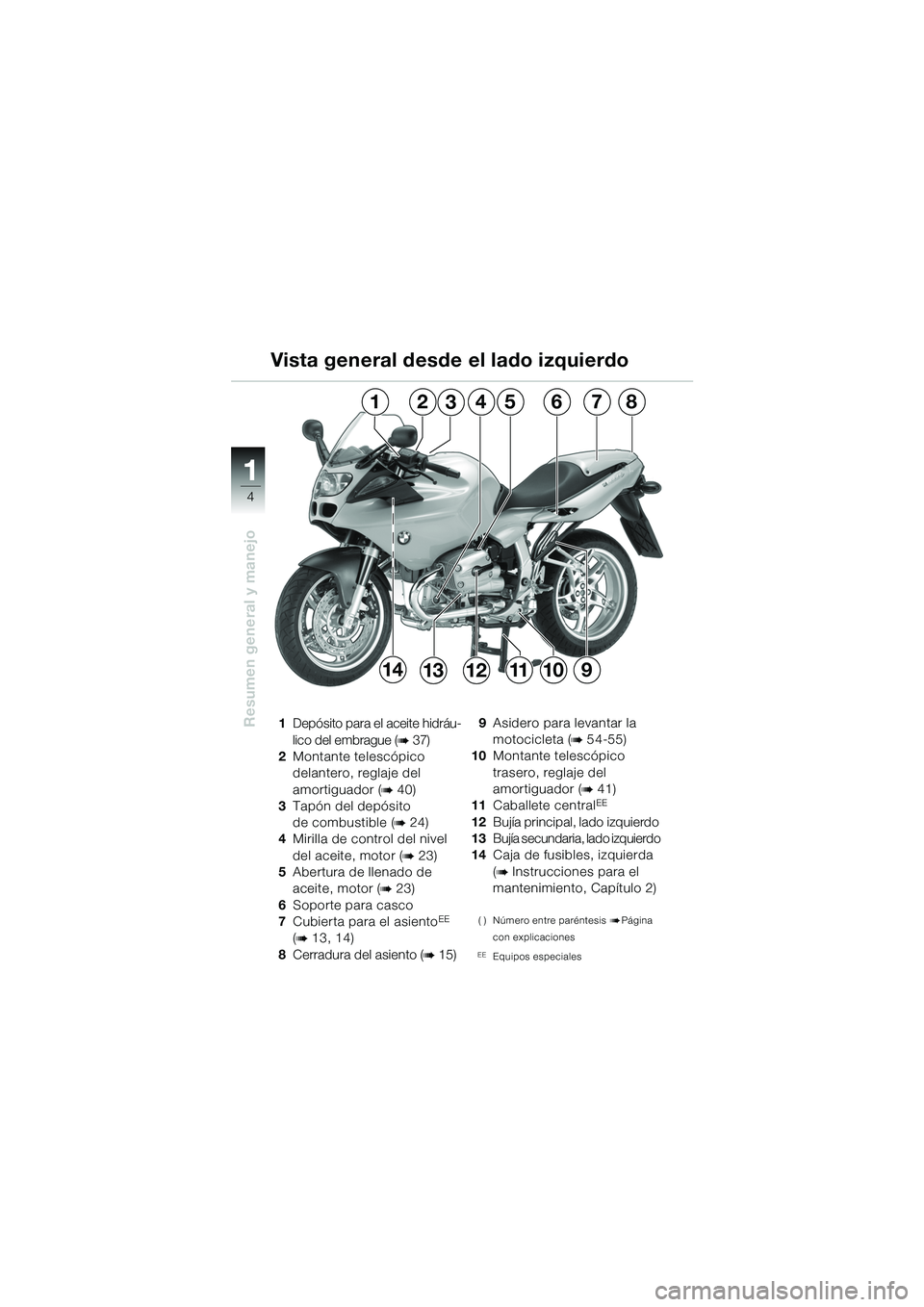

1Depósito para el aceite hidráu-
lico del embrague (
b 37)
2 Montante telescópico
delantero, reglaje del
amortiguador (
b 40)
3 Tapón del depósito
de combustible (
b 24)
4 Mirilla de control del nivel
del aceite, motor (
b 23)
5 Abertura de llenado de
aceite, motor (
b 23)
6 Soporte para casco
7 Cubierta para el asiento
EE
(
b 13, 14)
8 Cerradura del asiento (
b 15) 9
Asidero para levantar la
motocicleta (
b 54-55)
10 Montante telescópico
trasero, reglaje del
amortiguador (
b 41)
11 Caballete centralEE
12Bujía principal, lado izquierdo
13 Bujía secundaria, lado izquierdo
14 Caja de fusibles, izquierda
(
b Instrucciones para el
mantenimiento, Capítulo 2)
( ) Número entre paréntesis bPágina
con explicaciones
EEEquipos especiales
Vista general desde el lado izquierdo
10sbke6.bk.fm Seite 4 Monta g, 23. Januar 2006 4:05 16
Page 7 of 92
11
5
Resumen general y manejo
25
171615
23181920212224

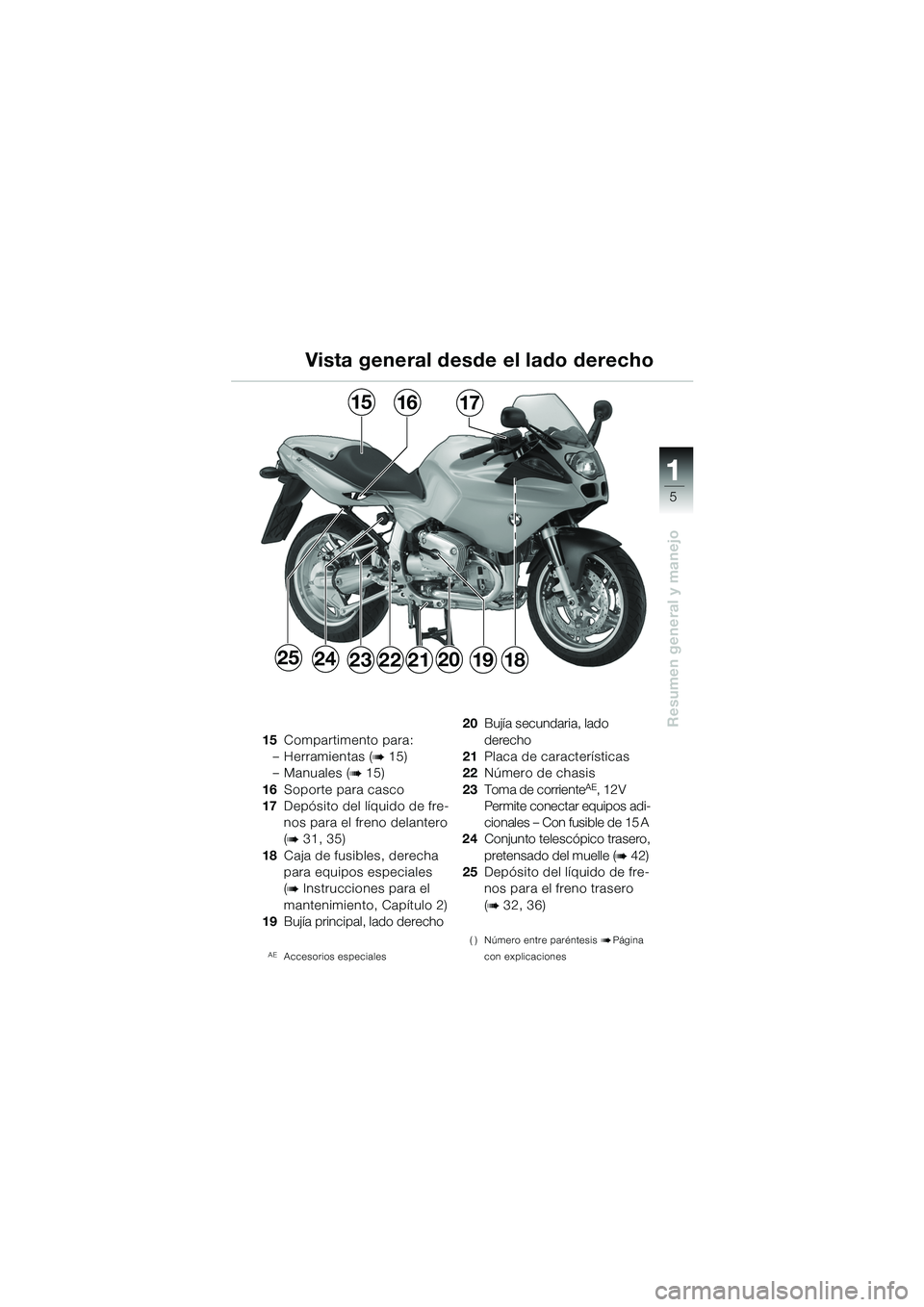

15Compartimento para:
– Herramientas (
b 15)
– Manuales (
b 15)
16 Soporte para casco
17 Depósito del líquido de fre-
nos para el freno delantero
(
b 31, 35)
18 Caja de fusibles, derecha
para equipos especiales
(
b Instrucciones para el
mantenimiento, Capítulo 2)
19 Bujía principal, lado derecho
AEAccesorios especiales
20Bujía secundaria, lado
derecho
21 Placa de características
22 Número de chasis
23 Toma de corriente
AE, 12V
Permite conectar equipos adi-
cionales – Con fusible de 15 A
24 Conjunto telescópico trasero,
pretensado del muelle (
b 42)
25 Depósito del líquido de fre-
nos para el freno trasero
(
b 32, 36)
( ) Número entre paréntesis bPágina
con explicaciones
Vista general desde el lado derecho
10sbke6.bk.fm Seite 5 Monta g, 23. Januar 2006 4:05 16
Page 8 of 92
11
6
Resumen general y manejo
12356
79
4
8

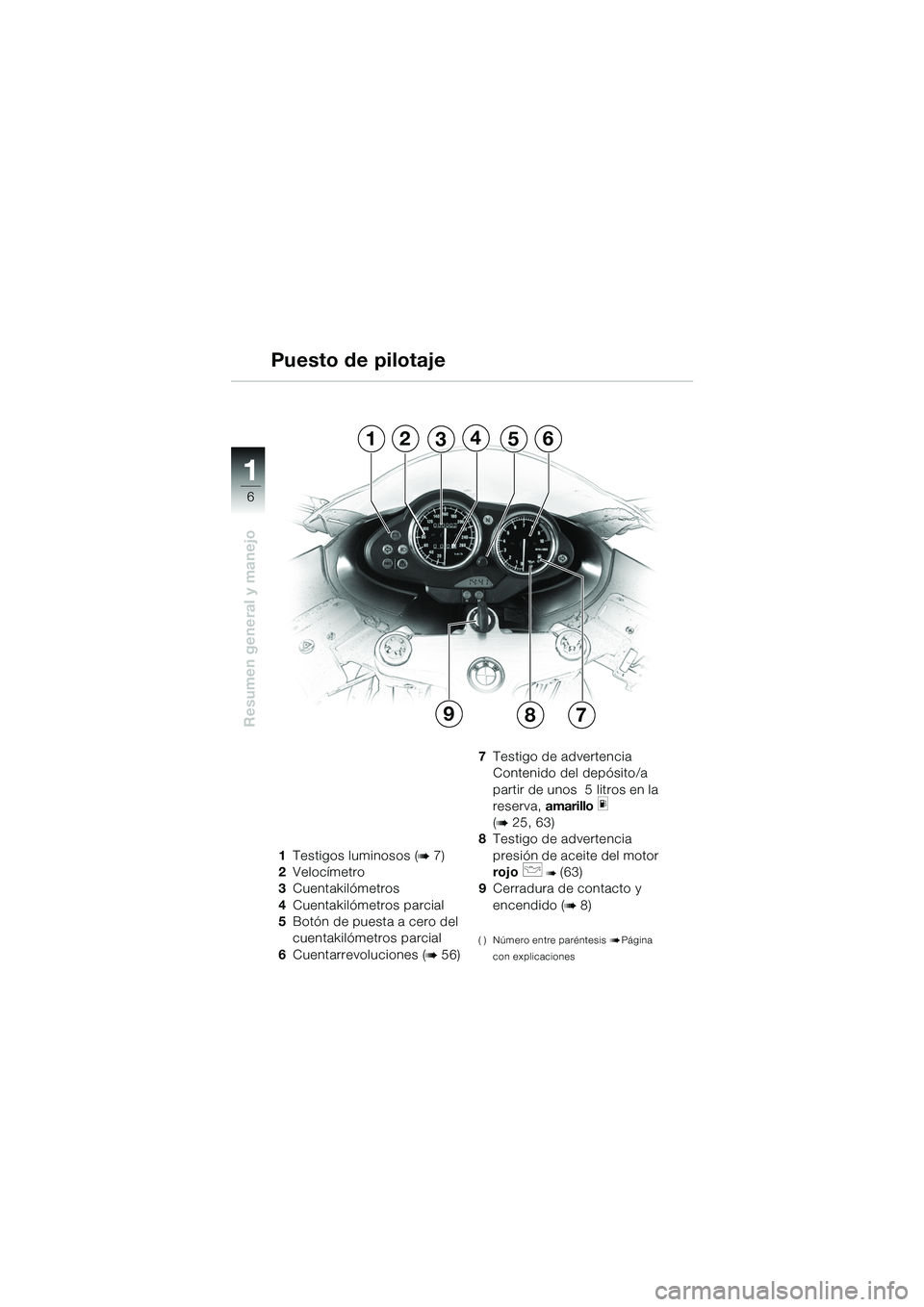

1Testigos luminosos (b 7)
2 Velocímetro
3 Cuentakilómetros
4 Cuentakilómetros parcial
5 Botón de puesta a cero del
cuentakilómetros parcial
6 Cuentarrevoluciones (
b 56) 7
Testigo de advertencia
Contenido del depósito/a
partir de unos 5 litros en la
reserva, amarillo
m
(
b 25, 63)
8 Testigo de advertencia
presión de aceite del motor
rojo
p b (63)
9 Cerradura de contacto y
encendido (
b 8)
( ) Número entre paréntesis bPágina
con explicaciones
Puesto de pilotaje
10sbke6.bk.fm Seite 6 Monta g, 23. Januar 2006 4:05 16
Page 9 of 92
11
7
Resumen general y manejo
A
7
12354
8
B6

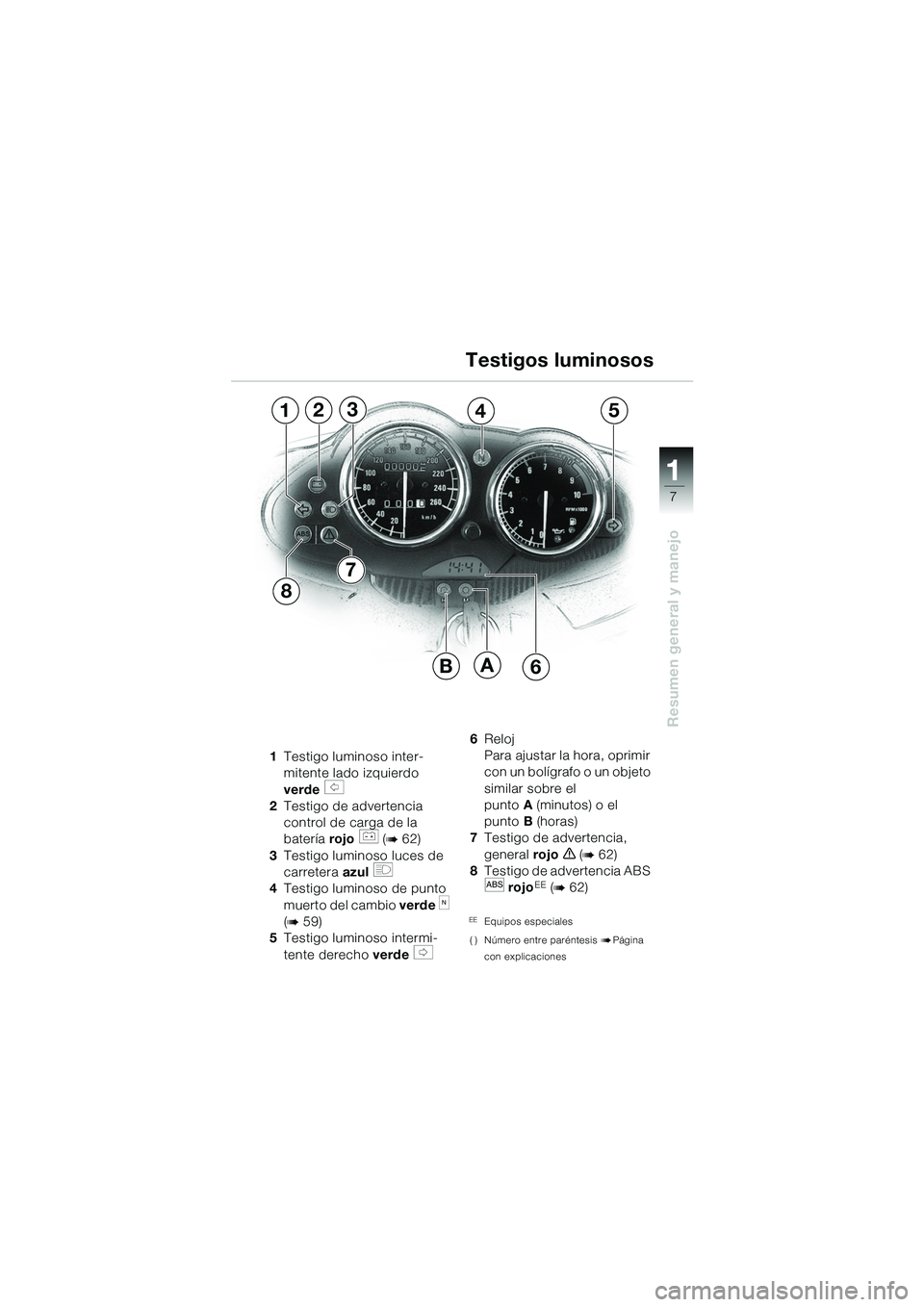

1Testigo luminoso inter-
mitente lado izquierdo
verde
s
2 Testigo de advertencia
control de carga de la
batería rojo
r (b 62)
3 Testigo luminoso luces de
carretera azul
q
4Testigo luminoso de punto
muerto del cambio verde
k
(
b 59)
5 Testigo luminoso intermi-
tente derecho verde
t
6 Reloj
Para ajustar la hora, oprimir
con un bolígrafo o un objeto
similar sobre el
punto A(minutos) o el
punto B (horas)
7 Testigo de advertencia,
general rojo
e (b 62)
8 Testigo de advertencia ABS
l rojoEE (b 62)
EEEquipos especiales
( ) Número entre paréntesis
bPágina
con explicaciones
Testigos luminosos
10sbke6.bk.fm Seite 7 Monta g, 23. Januar 2006 4:05 16
Page 10 of 92
11
8
Resumen general y manejo

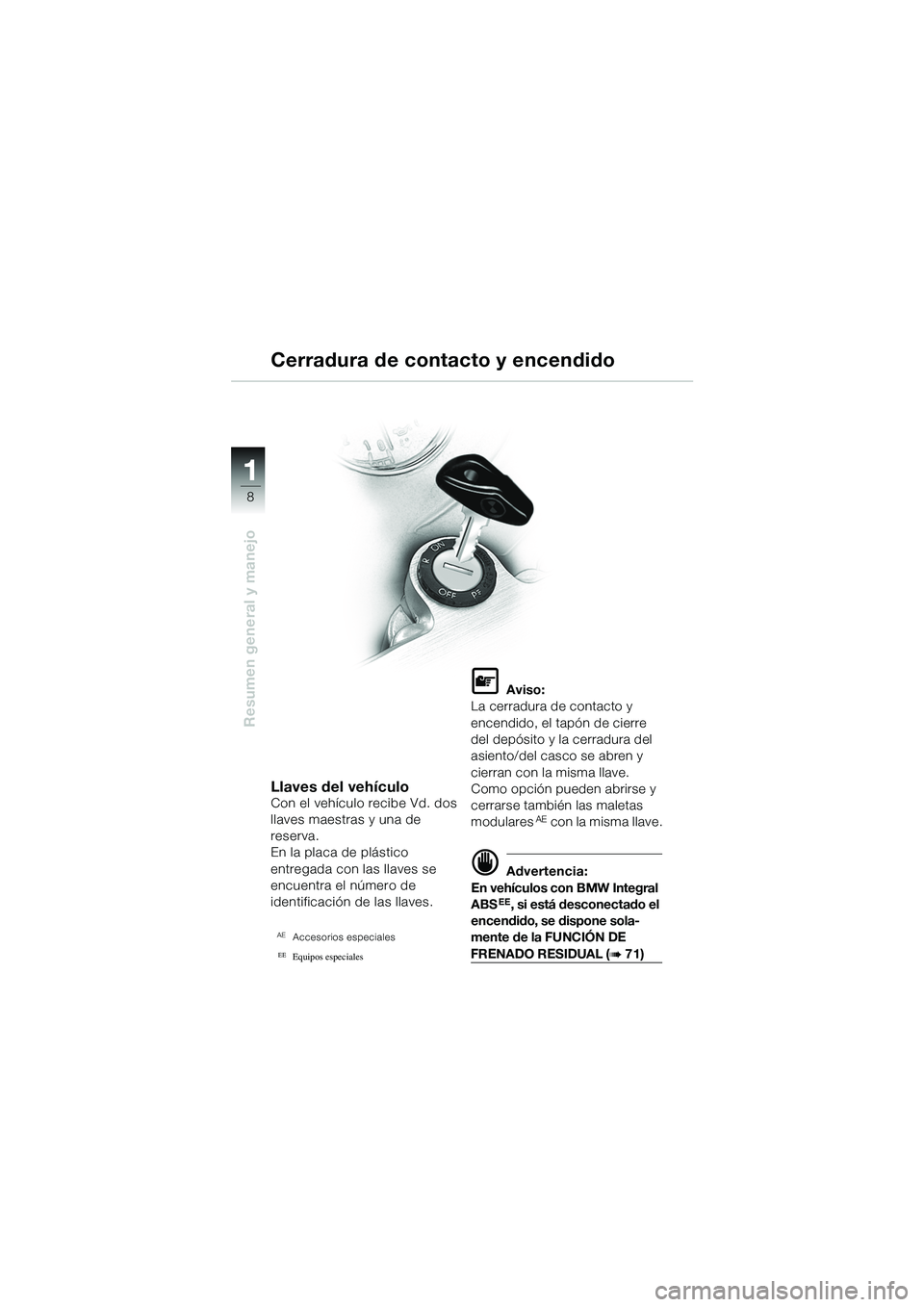

Llaves del vehículoCon el vehículo recibe Vd. dos
llaves maestras y una de
reserva.
En la placa de plástico
entregada con las llaves se
encuentra el número de
identificación de las llaves.
AEAccesorios especiales
EEEquipos especiales
L Aviso:
La cerradura de contacto y
encendido, el tapón de cierre
del depósito y la cerradura del
asiento/del casco se abren y
cierran con la misma llave.
Como opción pueden abrirse y
cerrarse también las maletas
modulares
AE con la misma llave.
d Advertencia:
En vehículos con BMW Integral
ABS
EE, si está desconectado el
encendido, se dispone sola-
mente de la FUNCIÓN DE
FRENADO RESIDUAL (b 71)
Cerradura de cont acto y encendido
