BMW MOTORRAD R 1150 R 2002 Livret de bord (in French)

2
19
2

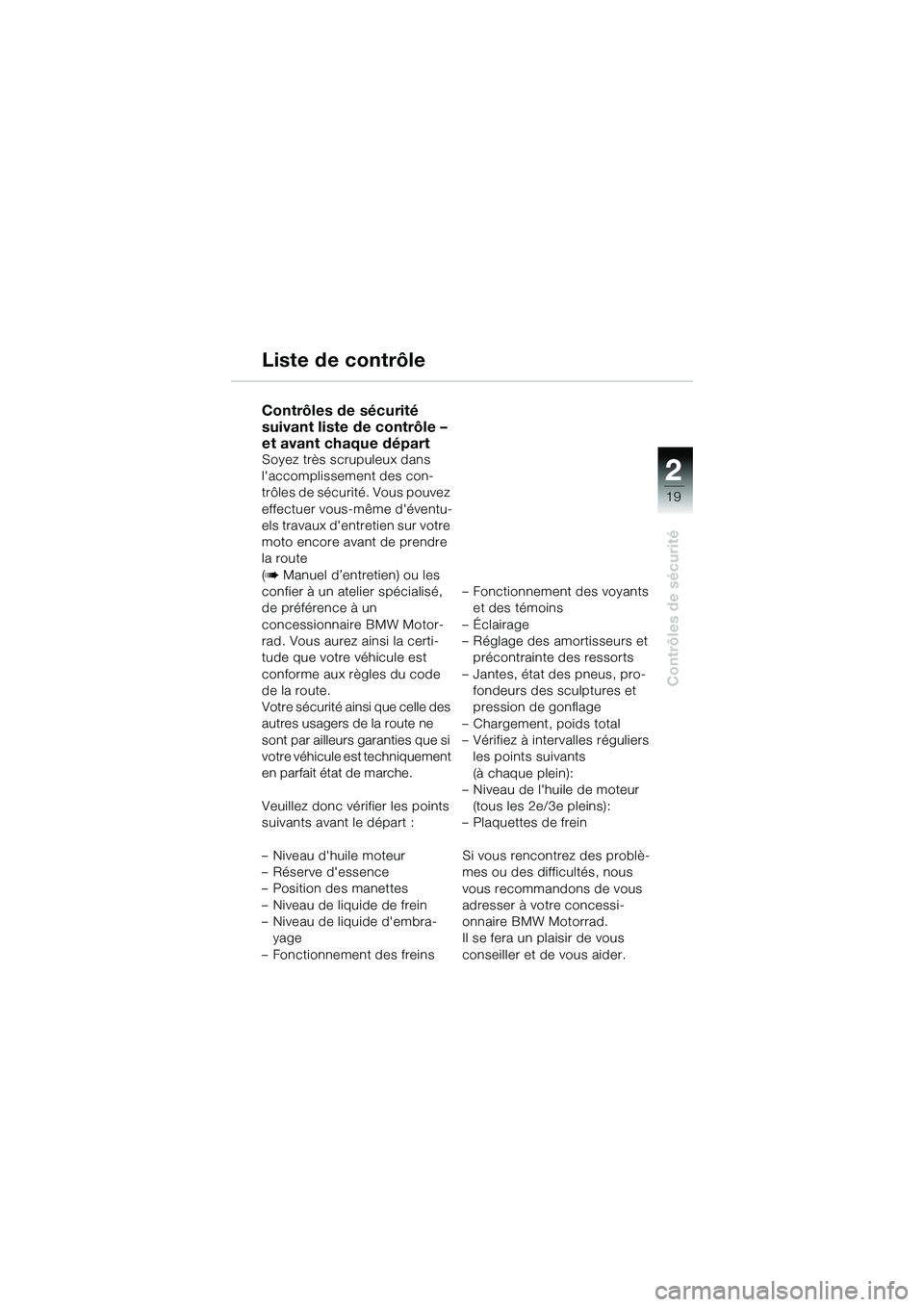

Contrôles de sécurité
Liste de contrôle
Contrôles de sécurité
suivant liste de contrôle –
et avant chaque départ
Soyez très scrupuleux dans
l'accomplissement des con-
trôles de sécurité. Vous pouvez
effectuer vous-même d'éventu-
els travaux d'entretien sur votre
moto encore avant de prendre
la route
(
b Manuel d’entretien) ou les
confier à un atelier spécialisé,
de préférence à un
concessionnaire BMW Motor-
rad. Vous aurez ainsi la certi-
tude que votre véhicule est
conforme aux règles du code
de la route.
Votre sécurité ainsi que celle des
autres usagers de la route ne
sont par ailleurs garanties que si
votre véhicule est techniquement
en parfait état de marche.
Veuillez donc vérifier les points
suivants avant le départ :
– Niveau d'huile moteur
– Réserve d'essence
– Position des manettes
– Niveau de liquide de frein
– Niveau de liquide d'embra- yage
– Fonctionnement des freins – Fonctionnement des voyants
et des témoins
–Éclairage
– Réglage des amortisseurs et précontrainte des ressorts
– Jantes, état des pneus, pro- fondeurs des sculptures et
pression de gonflage
– Chargement, poids total
– Vérifiez à intervalles réguliers
les points suivants
(à chaque plein):
– Niveau de l'huile de moteur (tous les 2e/3e pleins):
– Plaquettes de frein
Si vous rencontrez des problè-
mes ou des difficultés, nous
vous recommandons de vous
adresser à votre concessi-
onnaire BMW Motorrad.
Il se fera un plaisir de vous
conseiller et de vous aider.
10r28FUNbkf1.book Seite 19 Dien stag, 24. Januar 2006 9:04 09

22
20
Contrôles de sécurité

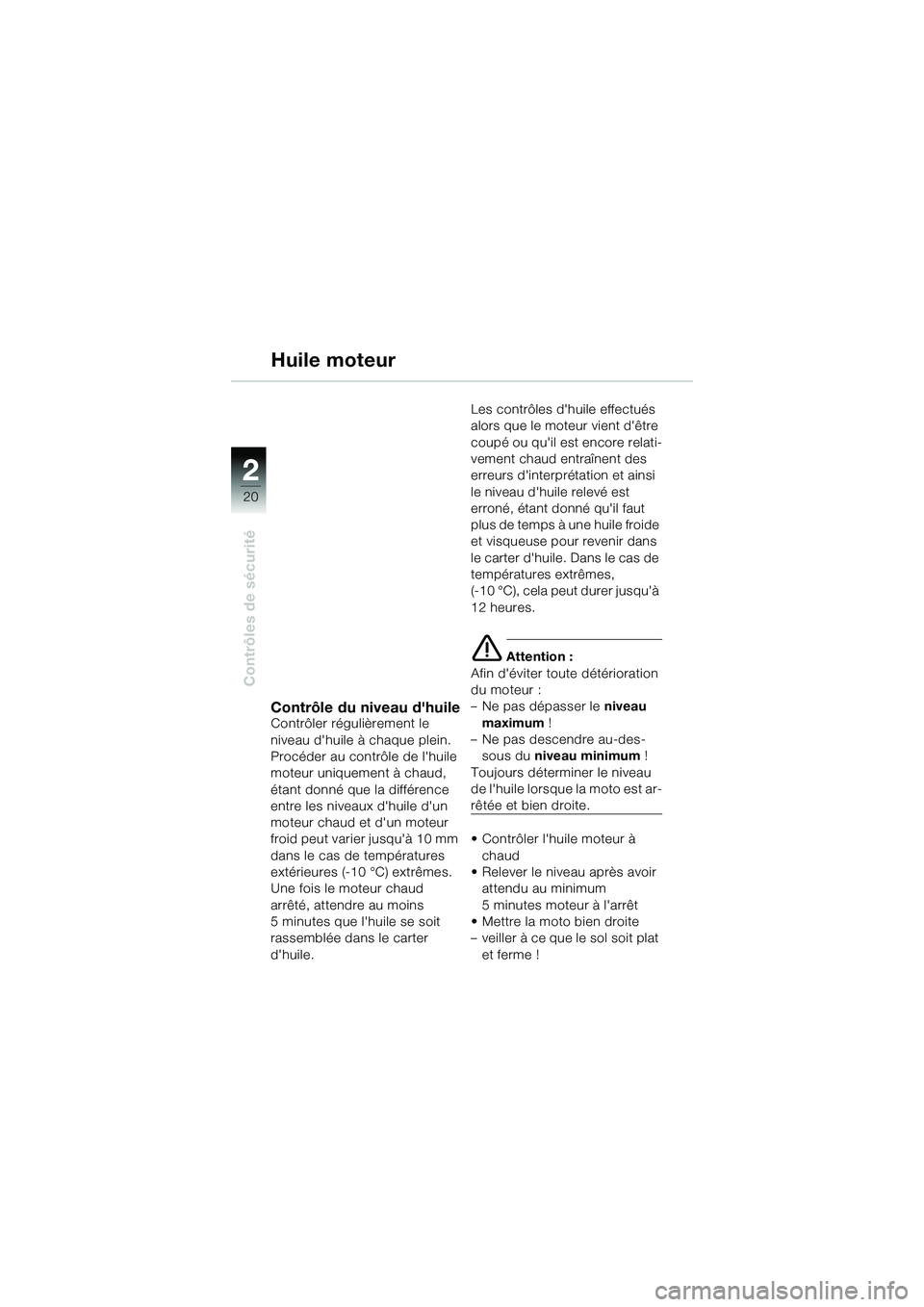

Huile moteur
Contrôle du niveau d'huileContrôler régulièrement le
niveau d'huile à chaque plein.
Procéder au contrôle de l'huile
moteur uniquement à chaud,
étant donné que la différence
entre les niveaux d'huile d'un
moteur chaud et d'un moteur
froid peut varier jusqu'à 10 mm
dans le cas de températures
extérieures (-10 °C) extrêmes.
Une fois le moteur chaud
arrêté, attendre au moins
5 minutes que l'huile se soit
rassemblée dans le carter
d'huile.Les contrôles d'huile effectués
alors que le moteur vient d'être
coupé ou qu'il est encore relati-
vement chaud entraînent des
erreurs d'interprétation et ainsi
le niveau d'huile relevé est
erroné, étant donné qu'il faut plus de temps à une huile froide
et visqueuse pour revenir dans
le carter d'huile. Dans le cas de
températures extrêmes,
(-10 °C), cela peut durer jusqu'à
12 heures.
e Attention :
Afin d'éviter toute détérioration
du moteur :
– Ne pas dépasser le niveau
maximum !
– Ne pas descendre au-des- sous du niveau minimum !
Toujours déterminer le niveau
de l'huile lorsque la moto est ar-
rêtée et bien droite.
• Contrôler l'huile moteur à chaud
• Relever le nive au après avoir
attendu au minimum
5 minutes moteur à l'arrêt
• Mettre la moto bien droite
– veiller à ce que le sol soit plat
et ferme !
10r28FUNbkf1.book Seite 20 Dien stag, 24. Januar 2006 9:04 09

2
21
2

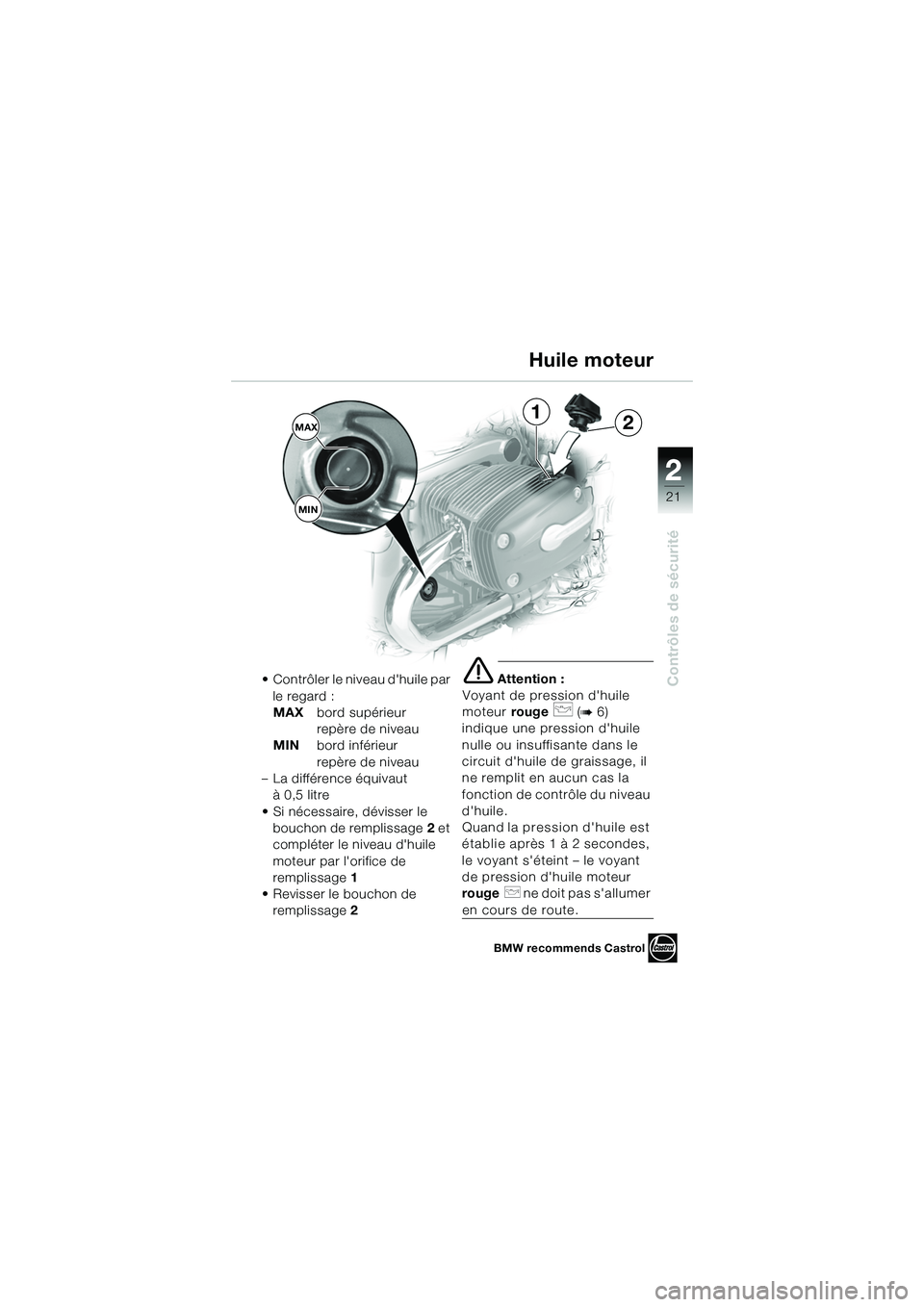

Contrôles de sécurité• Contrôler le niveau d'huile par le regard :
MAX bord supérieur
repère de niveau
MIN bord inférieur
repère de niveau
– La différence équivaut à0,5litre
• Si nécessaire, dévisser le bouchon de remplissage 2 et
compléter le niveau d'huile
moteur par l'orifice de
remplissage 1
• Revisser le bouchon de remplissage 2e Attention :
Voyant de pression d'huile
moteur rouge
p (b 6)
indique une pression d'huile
nulle ou insuffisante dans le
circuit d'huile de graissage, il
ne remplit en aucun cas la
fonction de contrôle du niveau
d'huile.
Quand la pression d'huile est
établie après 1 à 2 secondes,
le voyant s'éteint – le voyant
de pression d'huile moteur
rouge
p ne doit pas s'allumer
en cours de route.
MAX
MIN1
Huile moteur
BMW recommends Castrol
2
10r28FUNbkf1.book Seite 21 Dien stag, 24. Januar 2006 9:04 09

22
22
Contrôles de sécurité

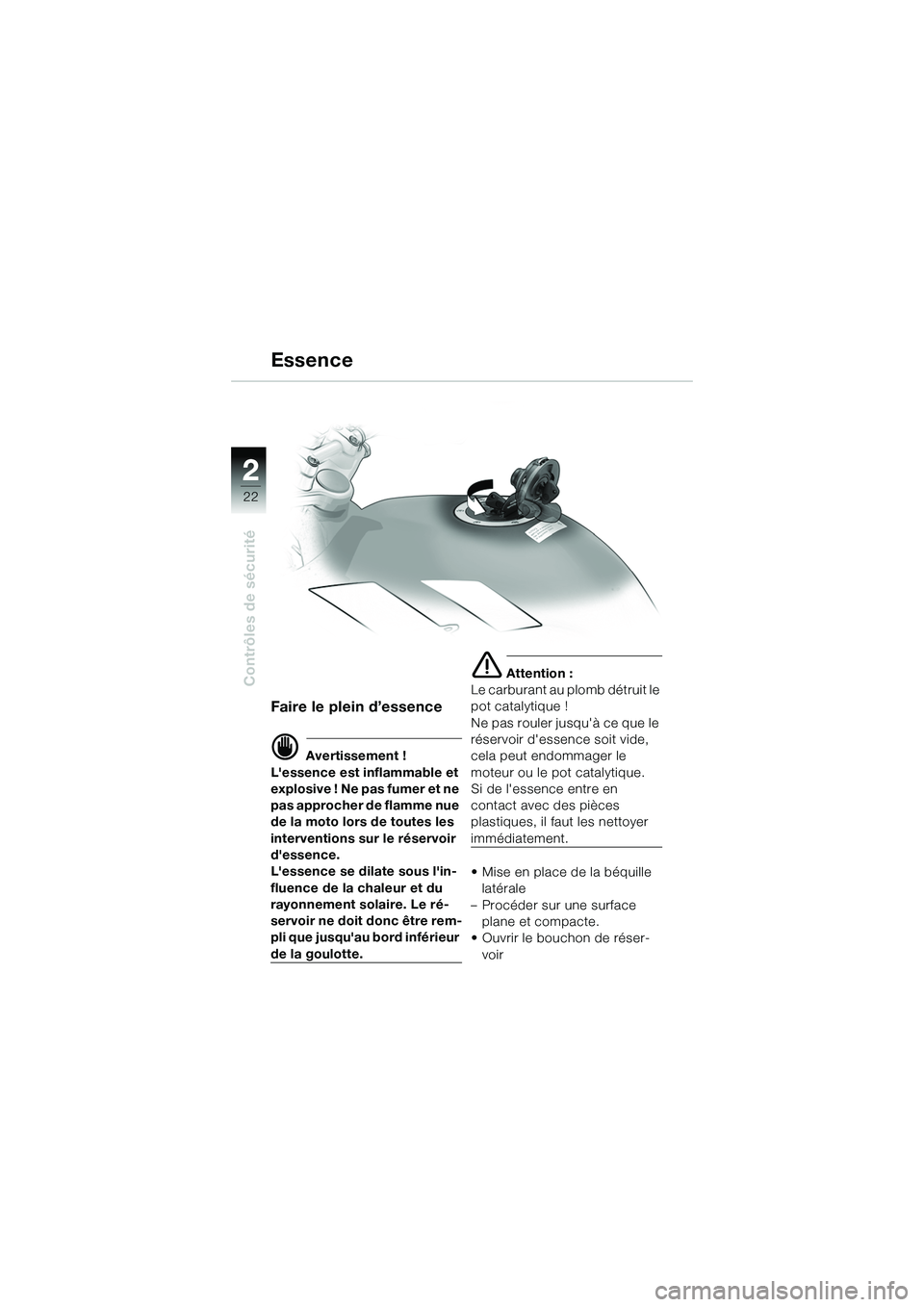

Essence
Faire le plein d’essence
d Avertissement !
L'essence est inflammable et
explosive ! Ne pas fumer et ne
pas approcher de flamme nue
de la moto lors de toutes les
interventions sur le réservoir
d'essence.
L'essence se dilate sous l'in-
fluence de la chaleur et du
rayonnement sola ire. Le ré-
servoir ne doit donc être rem-
pli que jusqu'au bord inférieur
de la goulotte.
e Attention :
Le carburant au plomb détruit le
pot catalytique !
Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide,
cela peut endommager le
moteur ou le pot catalytique.
Si de l'essence entre en
contact avec des pièces
plastiques, il faut les nettoyer
immédiatement.
• Mise en place de la béquille latérale
– Procéder sur une surface plane et compacte.
• Ouvrir le bouchon de réser-
voir
10r28FUNbkf1.book Seite 22 Dien stag, 24. Januar 2006 9:04 09

2
23
2
Contrôles de sécurité

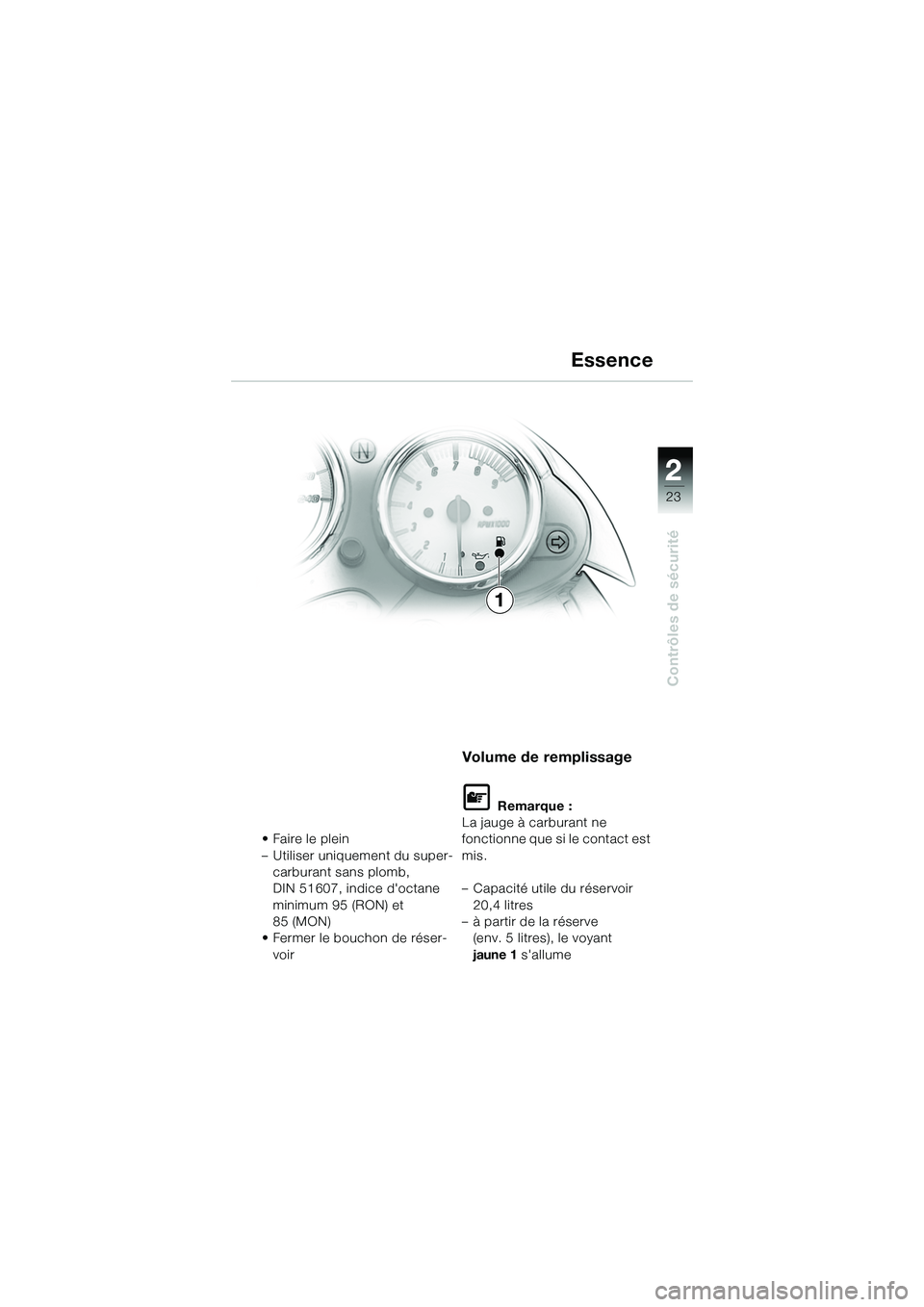

1Essence
•Faire le plein
– Utiliser uniquement du super-
carburant sans plomb,
DIN 51607, indice d'octane
minimum 95 (RON) et
85 (MON)
• Fermer le bouchon de réser-
voir
Volume de remplissage
L Remarque :
La jauge à carburant ne
fonctionne que si le contact est
mis.
– Capacité utile du réservoir 20,4 litres
– à partir de la réserve (env. 5 litres), le voyant
jaune 1 s'allume
10r28FUNbkf1.book Seite 23 Dien stag, 24. Januar 2006 9:04 09

22
24
Contrôles de sécurité
31
A

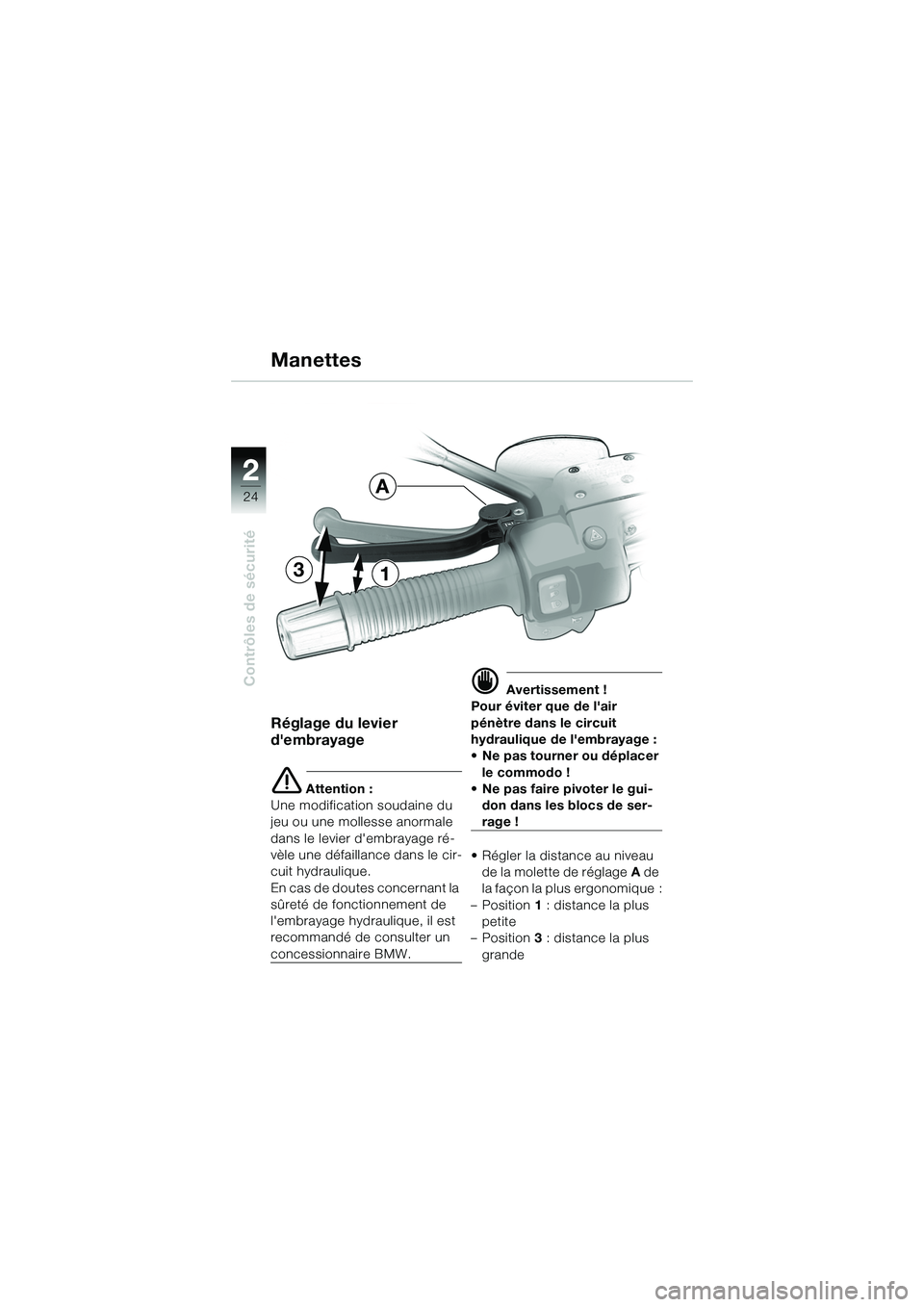

Réglage du levier
d'embrayage
e Attention :
Une modification soudaine du
jeu ou une mollesse anormale
dans le levier d'embrayage ré-
vèle une défaillan ce dans le cir-
cuit hydraulique.
En cas de doutes concernant la
sûreté de fonctionnement de
l'embrayage hydraulique, il est
recommandé de consulter un
concessionnaire BMW.
d Avertissement !
Pour éviter que de l'air
pénètre dans le circuit
hydraulique de l'embrayage :
• Ne pas tourner ou déplacer
le commodo !
• Ne pas faire pivoter le gui- don dans les blocs de ser-
rage !
• Régler la distance au niveau de la molette de réglage A de
la façon la plus ergonomique :
–Position 1 : distance la plus
petite
–Position 3 : distance la plus
grande
Manettes
10r28FUNbkf1.book Seite 24 Dien stag, 24. Januar 2006 9:04 09

2
25
2
Contrôles de sécurité
41
A

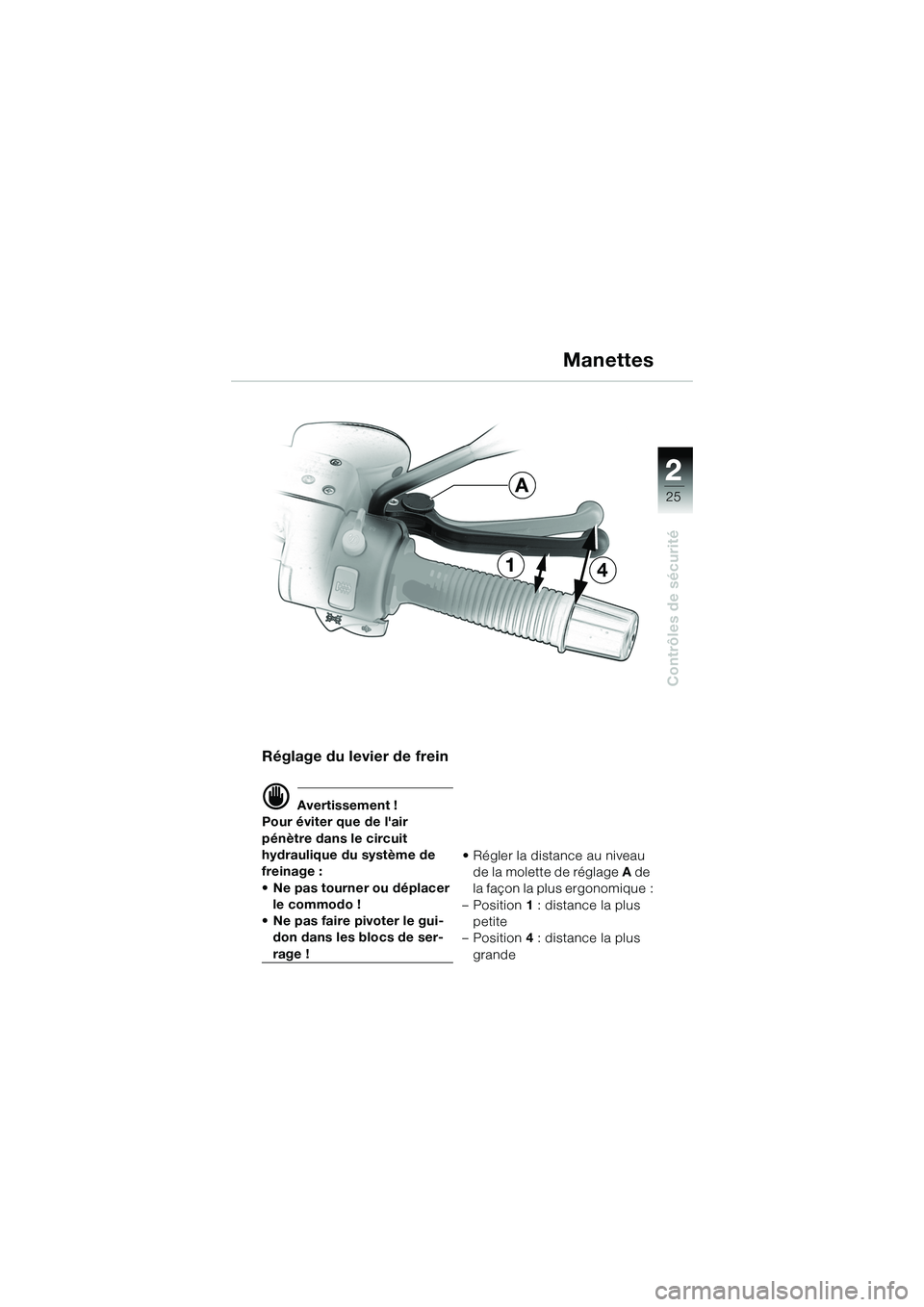

Réglage du levier de frein
d Avertissement !
Pour éviter que de l'air
pénètre dans le circuit
hydraulique du système de
freinage :
• Ne pas tourner ou déplacer le commodo !
• Ne pas faire pivoter le gui- don dans les blocs de ser-
rage ! • Régler la distance au niveau
de la molette de réglage A de
la façon la plus ergonomique :
–Position 1 : distance la plus
petite
–Position 4 : distance la plus
grande
Manettes
10r28FUNbkf1.book Seite 25 Dien stag, 24. Januar 2006 9:04 09

22
26
Contrôles de sécurité

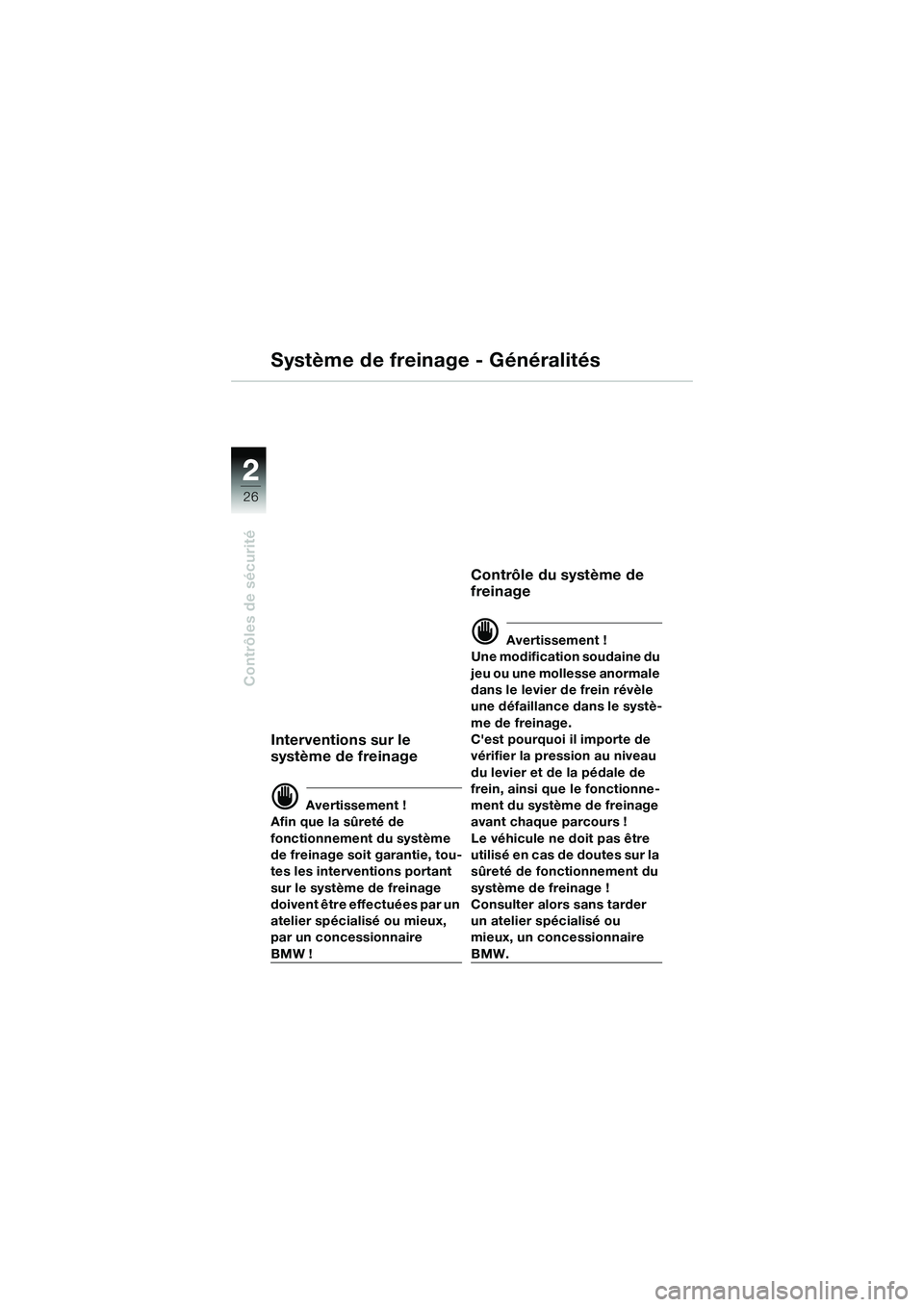

Système de freinage - Généralités
Interventions sur le
système de freinage
d Avertissement !
Afin que la sûreté de
fonctionnement du système
de freinage soit garantie, tou-
tes les interventions portant
sur le système de freinage
doivent être effectuées par un
atelier spécialisé ou mieux,
par un concessionnaire
BMW !
Contrôle du système de
freinage
d Avertissement !
Une modification soudaine du
jeu ou une moll esse anormale
dans le levier de frein révèle
une défaillance dans le systè-
me de freinage.
C'est pourquoi il importe de
vérifier la pression au niveau
du levier et de la pédale de
frein, ainsi que le fonctionne-
ment du système de freinage
avant chaque parcours !
Le véhicule ne doit pas être
utilisé en cas de doutes sur la
sûreté de fonctionnement du
système de freinage !
Consulter alors sans tarder
un atelier spécialisé ou
mieux, un concessionnaire
BMW.
10r28FUNbkf1.book Seite 26 Dien stag, 24. Januar 2006 9:04 09

2
27
2
Contrôles de sécurité
Système de freinage - Généralités

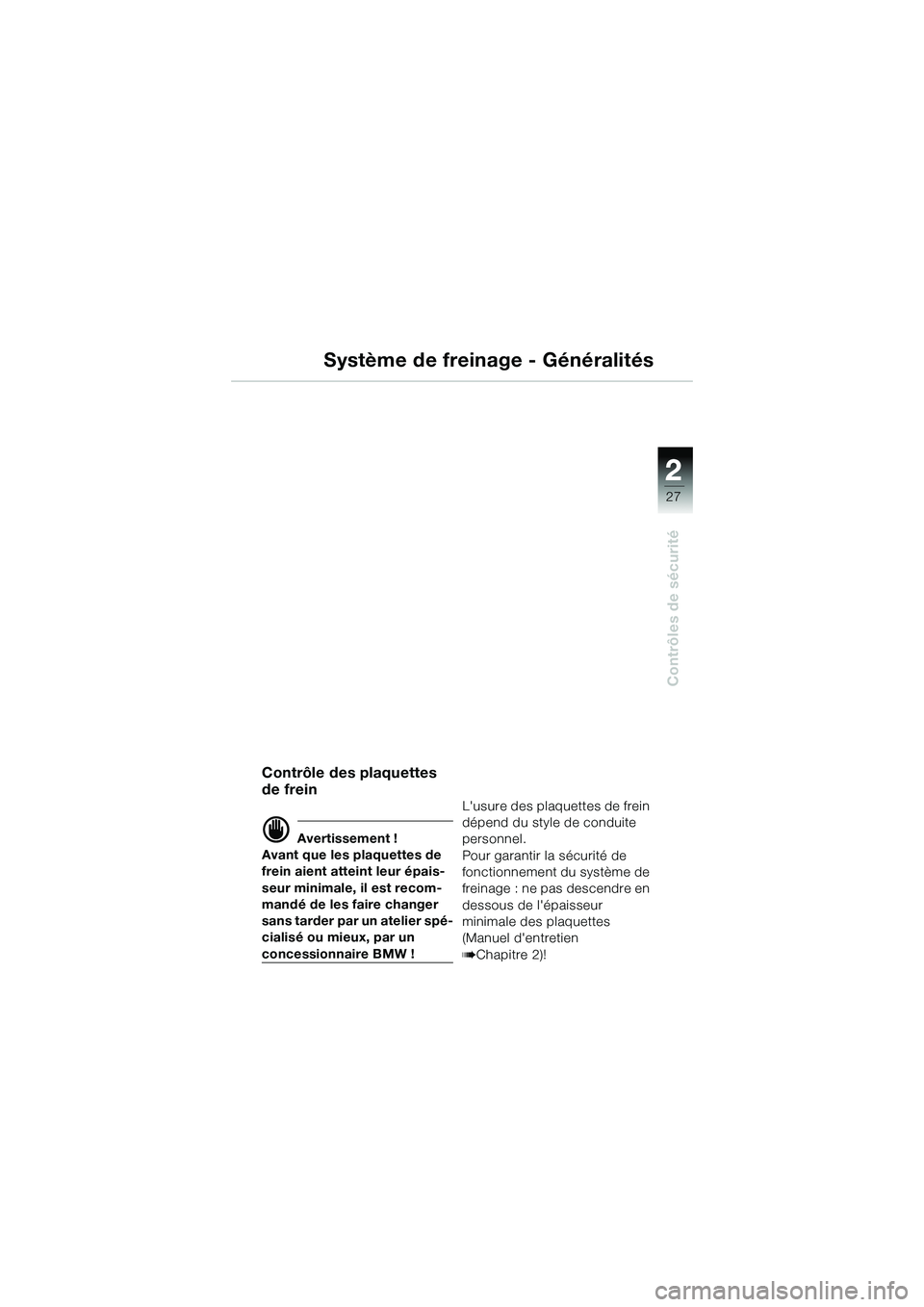

Contrôle des plaquettes
de frein
d Avertissement !
Avant que les plaquettes de
frein aient atteint leur épais-
seur minimale, il est recom-
mandé de les faire changer
sans tarder par un atelier spé-
cialisé ou mieux, par un
concessionnaire BMW ! L'usure des plaquettes de frein
dépend du style de conduite
personnel.
Pour garantir la sécurité de
fonctionnement du système de
freinage : ne pas descendre en
dessous de l'épaisseur
minimale des plaquettes
(Manuel d'entretien bChapitre 2)!
10r28FUNbkf1.book Seite 27 Dien
stag, 24. Januar 2006 9:04 09

22
28
Contrôles de sécurité
Système de freinage - sans ABS intégral
Contrôle du niveau du
liquide de frein
L'usure normale des plaquettes
de frein entraîne une diminution
du niveau de liquide de frein
dans le réservoir.
d Avertissement !
Si le niveau de liquide de frein
dans les réservoirs égalisa-
teurs de frein avant ou arrière
descend sous le repère MIN
indiqué (
b 29, 30), faire véri-
fier sans tarder le système de
freinage par un atelier spécia-
lisé ou mieux, par un conces-
sionnaire BMW !
Renouvellement du
liquide de frein
d Avertissement !
Le liquide de frein subit de
fortes sollicitations ther-
miques et absorbe l'humidité
de l'air ambiant.
C'est pourquoi il importe de le
faire renouveler régulière-
ment (Manuel d'entretien
b
Chapitre 1) par un atelier spé-
cialisé ou mieux, par un
concessionnaire BMW.
10r28FUNbkf1.book Seite 28 Dien stag, 24. Januar 2006 9:04 09
