1
Schema generale e comandi
19

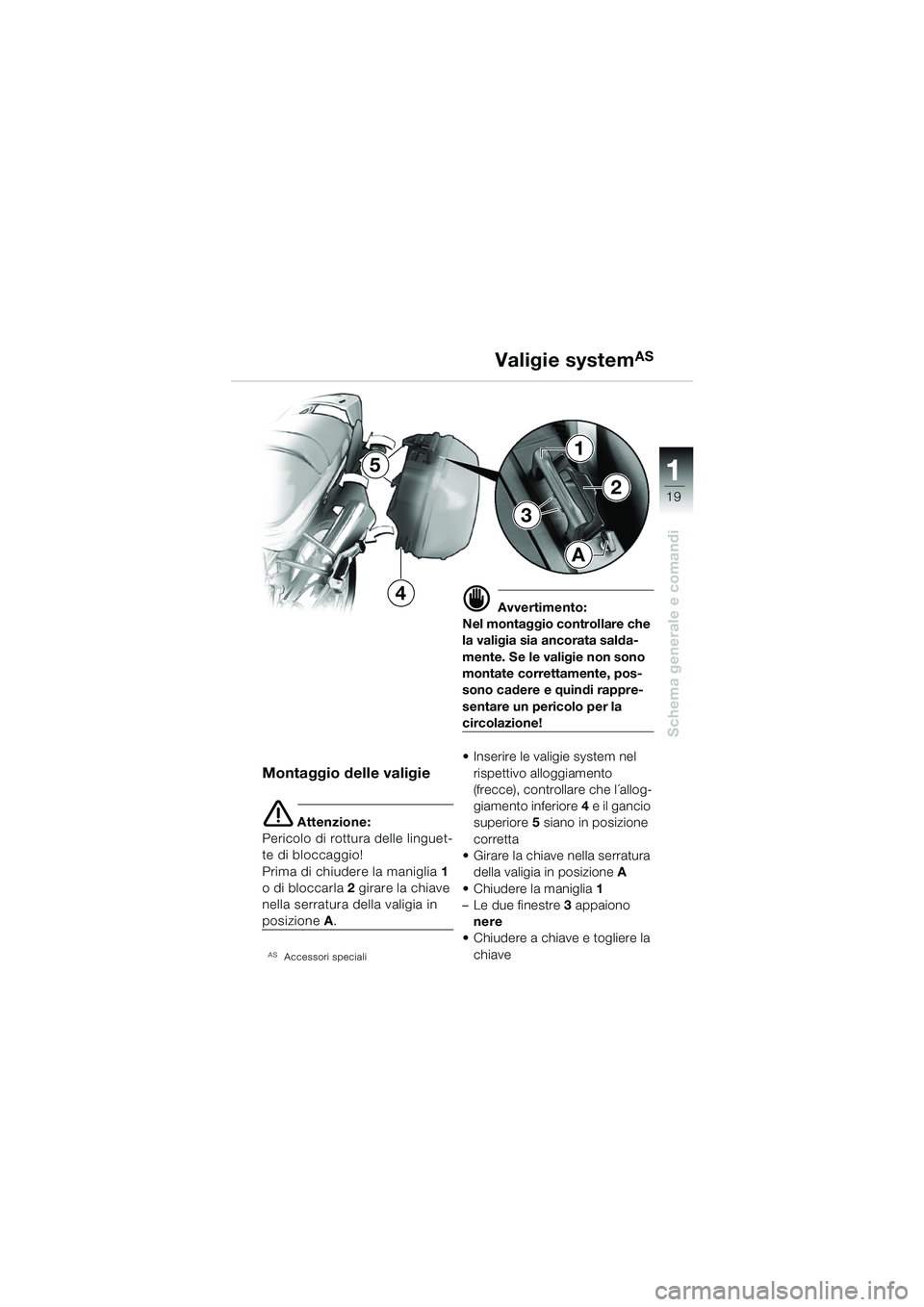

Montaggio delle valigie
e Attenzione:
Pericolo di rottura delle linguet-
te di bloccaggio!
Prima di chiudere la maniglia 1
o di bloccarla 2 girare la chiave
nella serratura della valigia in
posizione A.
ASAccessori speciali
d Avvertimento:
Nel montaggio controllare che
la valigia sia ancorata salda-
mente. Se le valigie non sono
montate correttamente, pos-
sono cadere e quindi rappre-
sentare un pericolo per la
circolazione!
Inserire le valigie system nel rispettivo alloggiamento
(frecce), controllare che l´allog-
giamento inferiore 4 e il gancio
superiore 5 siano in posizione
corretta
Girare la chiave nella serratura della valigia in posizione A
Chiudere la maniglia 1
– Le due finestre 3 appaiono
nere
Chiudere a chiave e togliere la
chiave
Valigie systemAS
3
1
2
A
4
5
10r28bki3.book Seite 19 Mittwoch, 16. Juni 2004 10:07 10
Page 22 of 92
22
20
Controlli di sicurezza

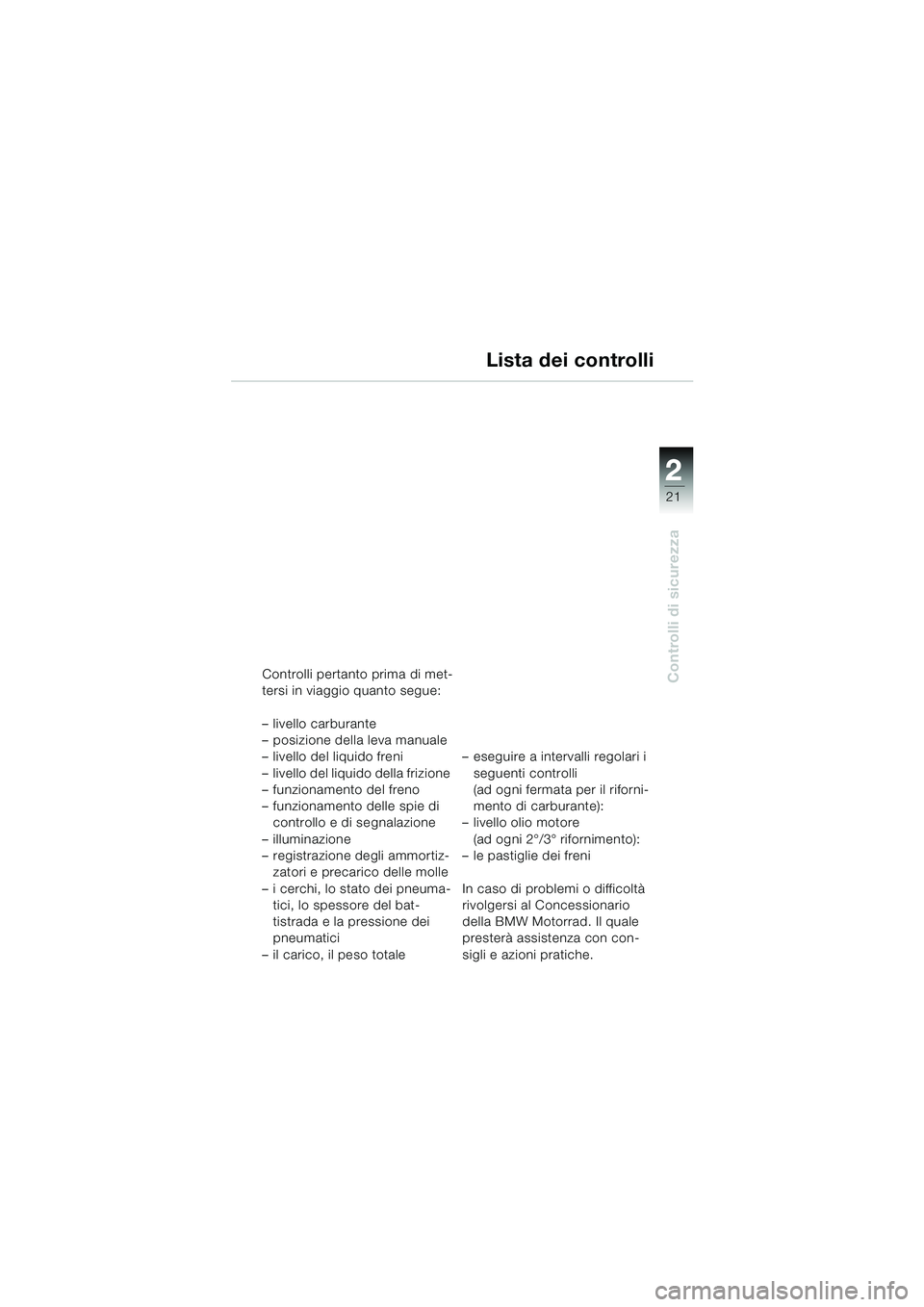

Lista dei controlli
Controlli di sicurezza sulla
base dell’elenco
controlli – ogni volta prima
della partenza
Effettuare accuratamente i
controlli di sicurezza. Eventuali
lavori di manutenzione alla
moto potranno essere eseguiti
da Lei stesso prima di mettersi
in viaggio (
b Istruzioni per la
manutenzione), oppure
ad esempio farli effettuare dal
Concessionario della BMW
Moto.
A seguito di questi controlli avrà
la certezza che la Sua moto è
conforme alla disposizioni di
legge in materia di circolazione
stradale.
Requisito fondamentale per la
sicurezza Sua e degli altri utenti
della strada è un veicolo per-
fetto dal punto di vista tecnico.
10r28bki3.book Seite 20 Mittwoch, 16. Juni 2004 10:07 10
Page 23 of 92
2
21
2
Controlli di sicurezzaControlli pertanto prima di met-
tersi in viaggio quanto segue:
– livello carburante
– posizione della leva manuale
– livello del liquido freni
– livello del liquido della frizione
– funzionamento del freno
– funzionamento delle spie di controllo e di segnalazione
– illuminazione
– registrazione degli ammortiz- zatori e precarico delle molle
– i cerchi, lo stato dei pneuma- tici, lo spessore del bat-
tistrada e la pressione dei
pneumatici
– il carico, il peso totale – eseguire a intervalli regolari i
seguenti controlli
(ad ogni fermata per il riforni-
mento di carburante):
– livello olio motore
(ad ogni 2°/3° rifornimento):
– le pastiglie dei freni
In caso di problemi o difficoltà
rivolgersi al Concessionario
della BMW Motorrad. Il quale
presterà assistenza con con-
sigli e azioni pratiche.
Lista dei controlli
10r28bki3.book Seite 21 Mittwoch, 16. Juni 2004 10:07 10
Page 24 of 92
22
22
Controlli di sicurezza

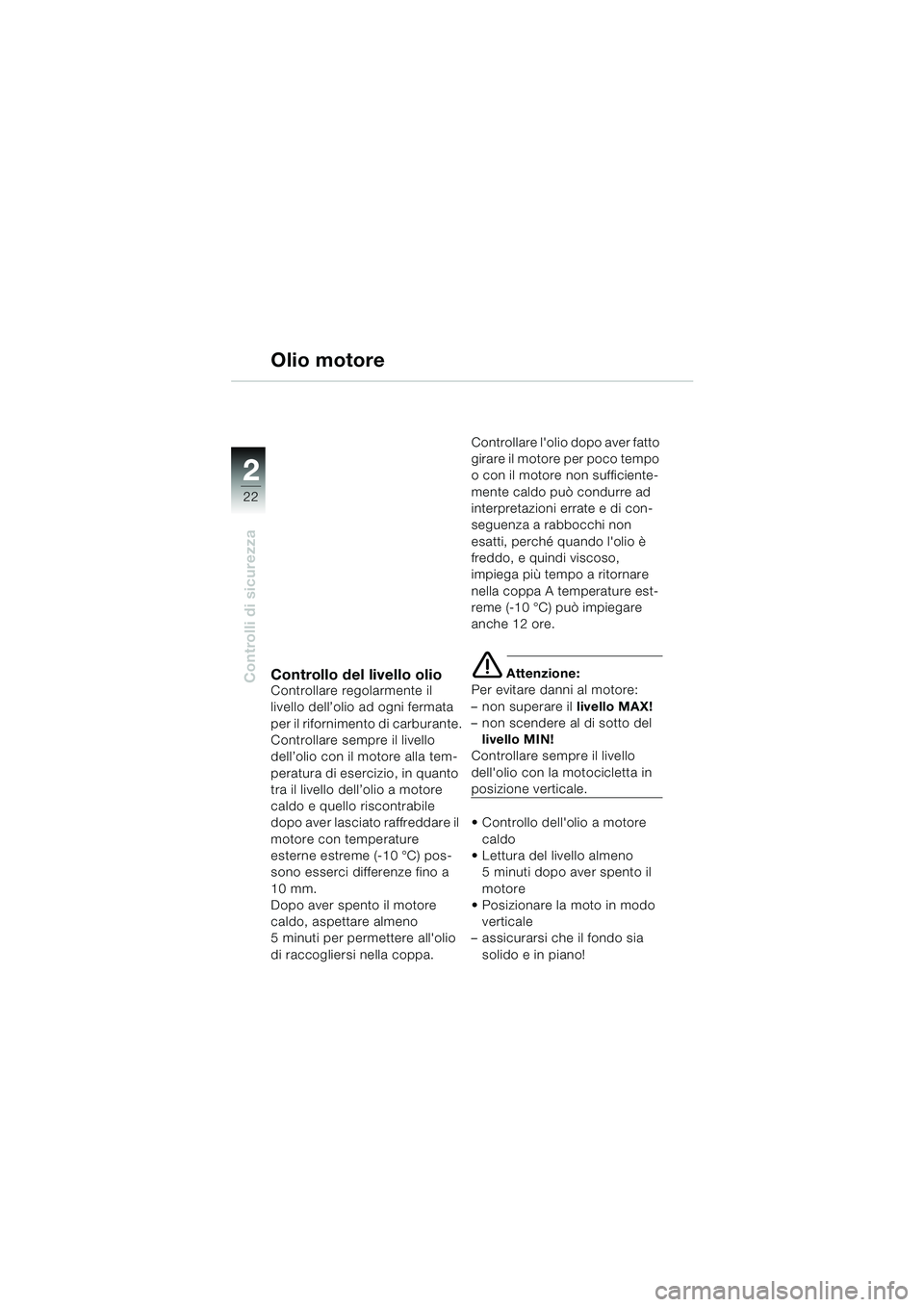

Olio motore
Controllo del livello olioControllare regolarmente il
livello dell’olio ad ogni fermata
per il rifornimento di carburante.
Controllare sempre il livello
dell’olio con il motore alla tem-
peratura di esercizio, in quanto
tra il livello dell’olio a motore
caldo e quello riscontrabile
dopo aver lasciato raffreddare il
motore con temperature
esterne estreme (-10 °C) pos-
sono esserci differenze fino a
10 mm.
Dopo aver spento il motore
caldo, aspettare almeno
5 minuti per permettere all'olio
di raccogliersi nella coppa.Controllare l'olio dopo aver fatto
girare il motore per poco tempo
o con il motore non sufficiente-
mente caldo può condurre ad
interpretazioni errate e di con-
seguenza a rabbocchi non
esatti, perché quando l'olio è
freddo, e quindi viscoso,
impiega più tempo a ritornare
nella coppa A temperature est-
reme (-10 °C) può impiegare
anche 12 ore.
e Attenzione:
Per evitare danni al motore:
– non superare il livello MAX!
– non scendere al di sotto del
livello MIN!
Controllare sempre il livello
dell'olio con la motocicletta in
posizione verticale.
Controllo dell'olio a motore
caldo
Lettura del livello almeno 5 minuti dopo aver spento il
motore
Posizionare la moto in modo
verticale
– assicurarsi che il fondo sia
solido e in piano!
10r28bki3.book Seite 22 Mittwoch, 16. Juni 2004 10:07 10
Page 25 of 92
2
23
2
Controlli di sicurezza

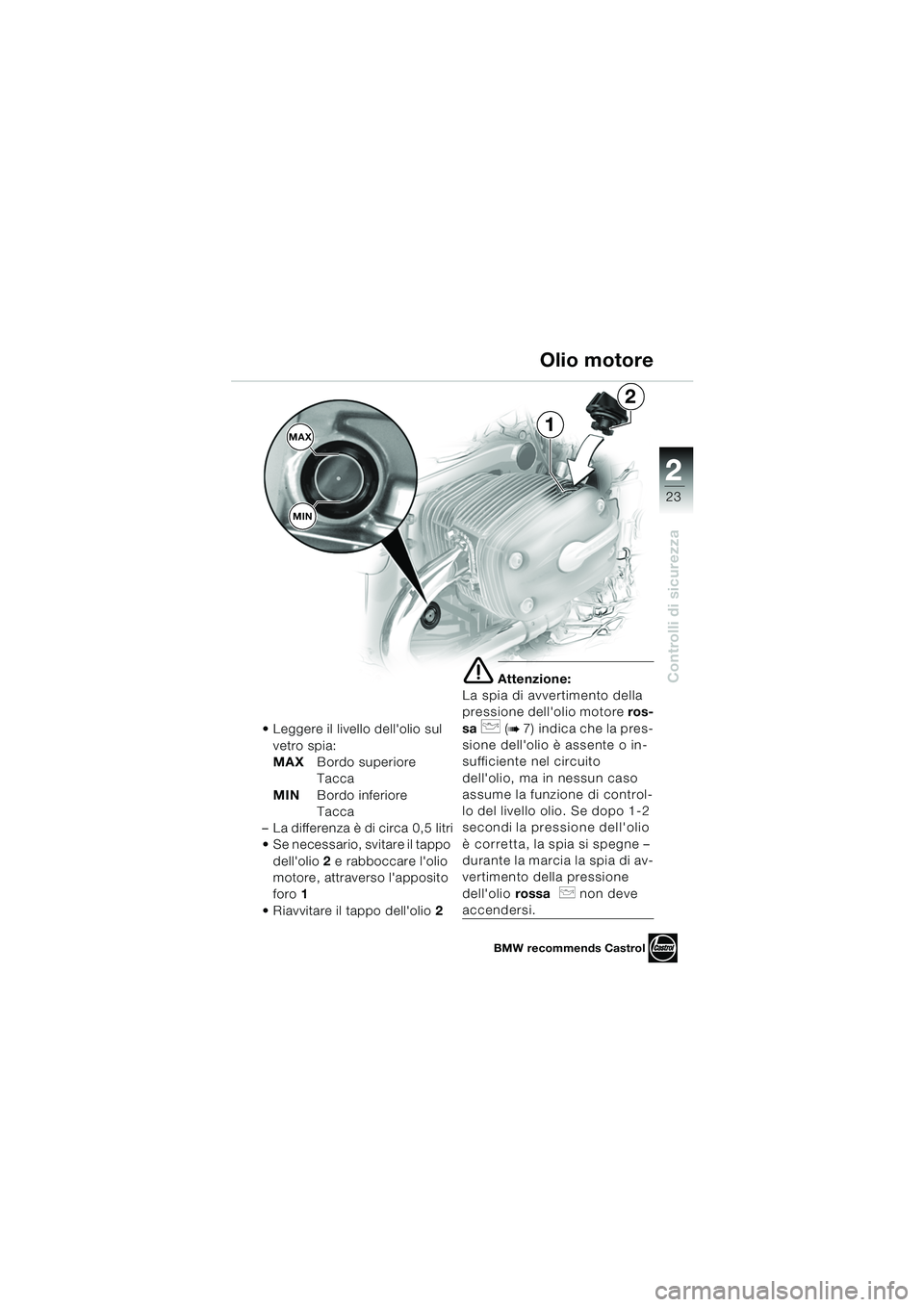

Leggere il livello dell'olio sul vetro spia:
MAX Bordo superiore
Tacca
MIN Bordo inferiore
Tacca
– La differenza è di circa 0,5 litri
Se necessario, svitare il tappo dell'olio 2 e rabboccare l'olio
motore, attraverso l'apposito
foro 1
Riavvitare il tappo dell'olio 2
e Attenzione:
La spia di avvertimento della
pressione dell'olio motore ros-
sa
p (b 7) indica che la pres-
sione dell'olio è assente o in-
sufficiente nel circuito
dell'olio, ma in nessun caso
assume la funzione di control-
lo del livello olio. Se dopo 1-2
secondi la pressione dell'olio
è corretta, la spia si spegne –
durante la marcia la spia di av-
vertimento della pressione
dell'olio rossa
p non deve
accendersi.
Olio motore
BMW recommends Castrol
MAX
MIN1
2
10r28bki3.book Seite 23 Mittwoch, 16. Juni 2004 10:07 10
Page 26 of 92
22
24
Controlli di sicurezza

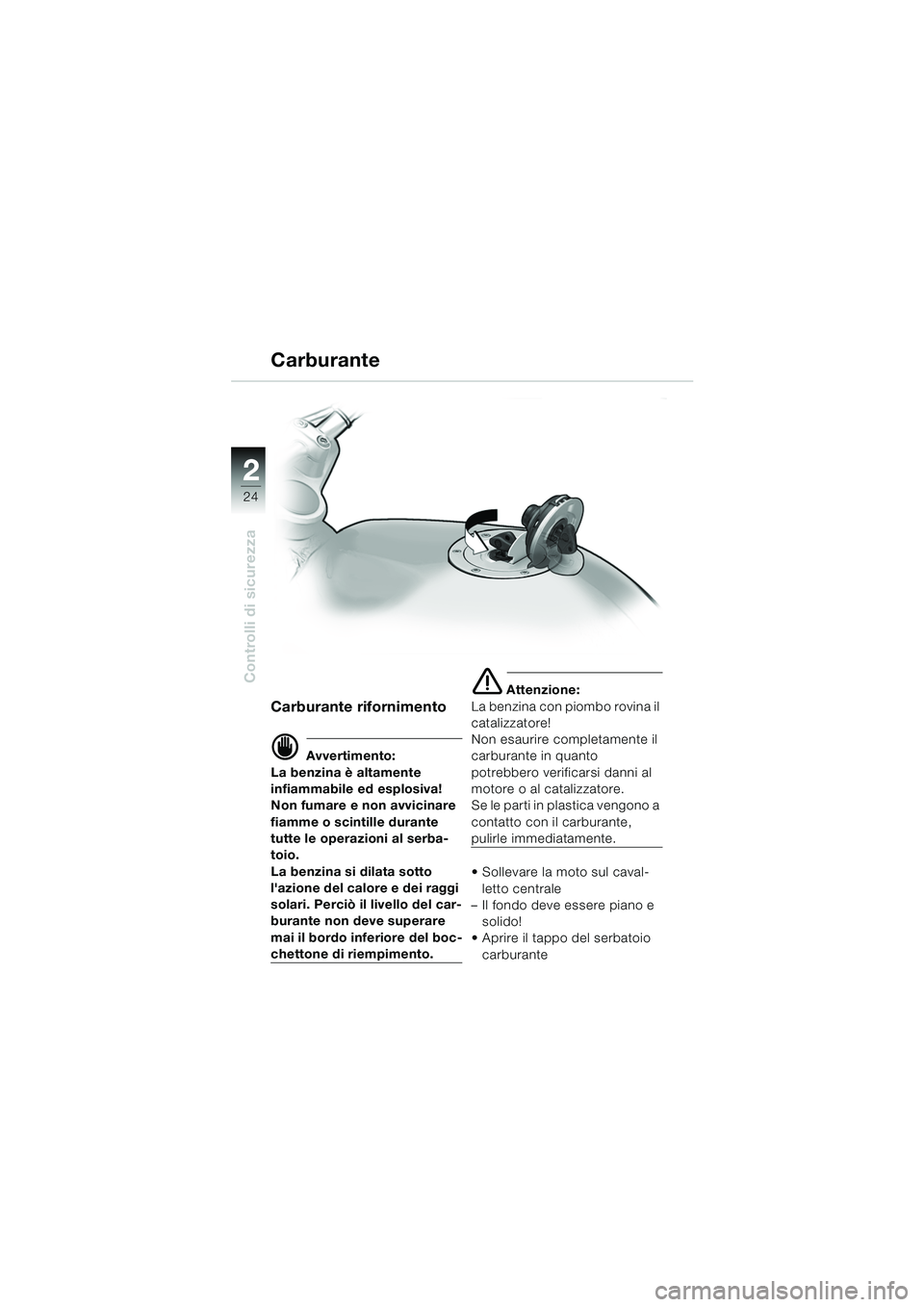

Carburante
Carburante rifornimento
d Avvertimento:
La benzina è altamente
infiammabile ed esplosiva!
Non fumare e non avvicinare
fiamme o scintille durante
tutte le operazioni al serba-
toio.
La benzina si dilata sotto
l'azione del calore e dei raggi
solari. Perciò il livello del car-
burante non deve superare
mai il bordo inferiore del boc-
chettone di riempimento.
e Attenzione:
La benzina con piombo rovina il
catalizzatore!
Non esaurire completamente il
carburante in quanto
potrebbero verificarsi danni al
motore o al catalizzatore.
Se le parti in plastica vengono a
contatto con il carburante,
pulirle immediatamente.
Sollevare la moto sul caval- letto centrale
– Il fondo deve essere piano e
solido!
Aprire il tappo del serbatoio
carburante
10r28bki3.book Seite 24 Mittwoch, 16. Juni 2004 10:07 10
Page 27 of 92
2
25
2
Controlli di sicurezza
Carburante
Rifornimento
– Impiegare solo benzina super senza piombo secondo
DIN 51607, minimo ottanico
95 (N.O.R.M.) e
85 (N.O.M.M.)
Chiudere il tappo del serba-
toio carburante

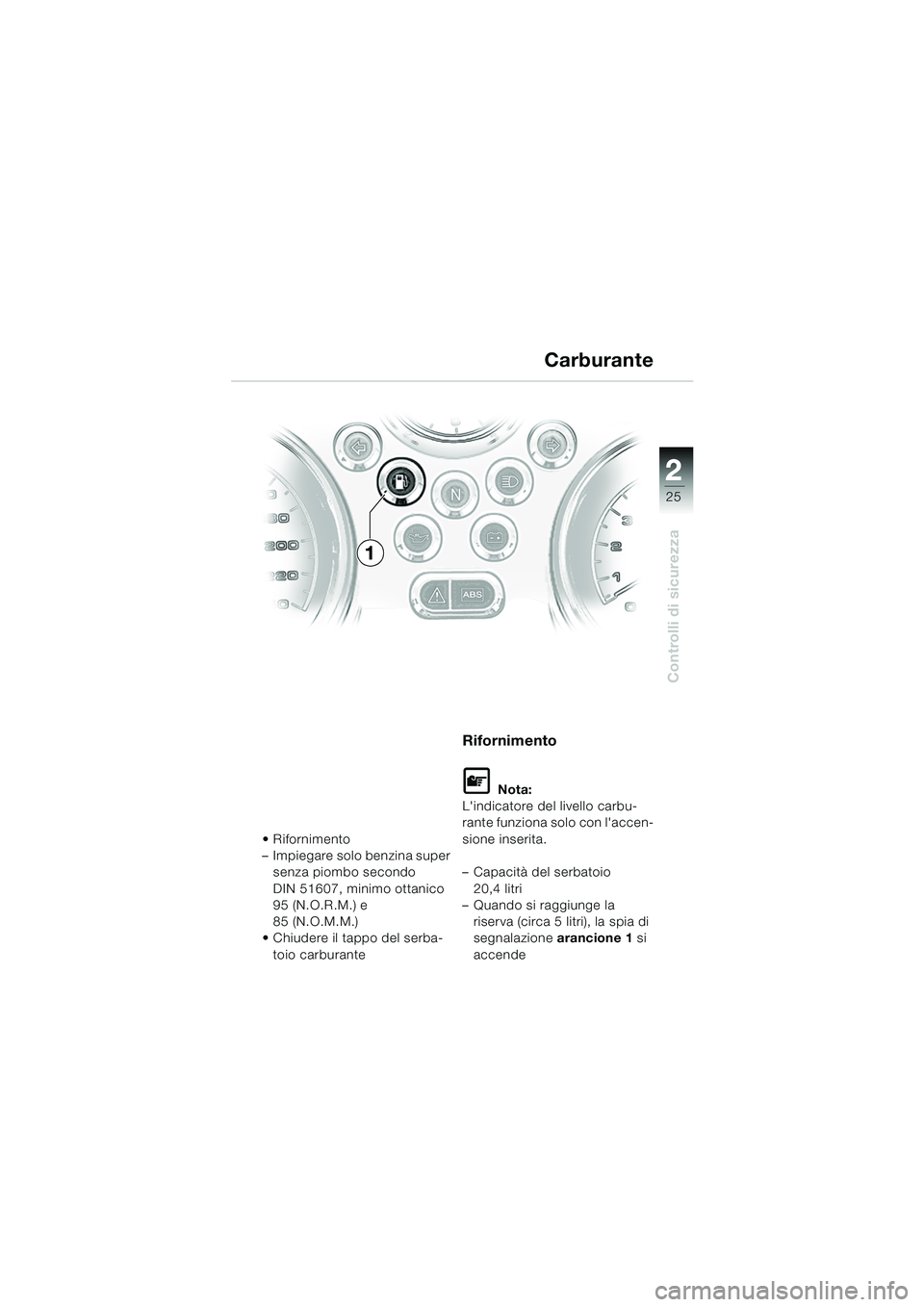

Rifornimento
L Nota:
L'indicatore del livello carbu-
rante funziona solo con l'accen-
sione inserita.
– Capacità del serbatoio 20,4 litri
– Quando si raggiunge la
riserva (circa 5 litri), la spia di
segnalazione arancione 1 si
accende
1
10r28bki3.book Seite 25 Mittwoch, 16. Juni 2004 10:07 10
Page 28 of 92
22
26
Controlli di sicurezza

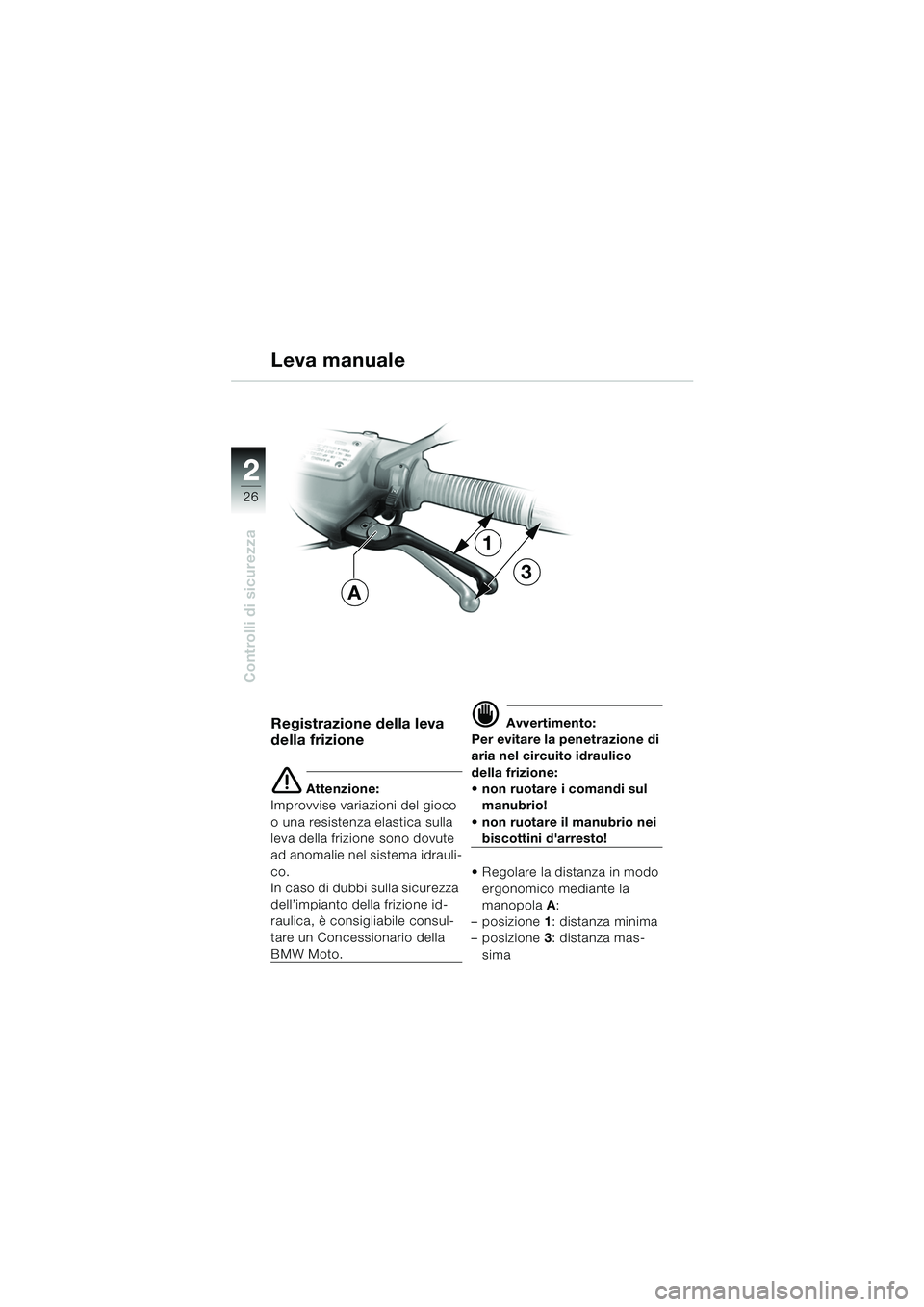

Registrazione della leva
della frizione
e Attenzione:
Improvvise variazioni del gioco
o una resistenza elastica sulla
leva della frizione sono dovute
ad anomalie nel sistema idrauli-
co.
In caso di dubbi sulla sicurezza
dell’impianto della frizione id-
raulica, è consigliabile consul-
tare un Concessionario della
BMW Moto.
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione:
non ruotare i comandi sul manubrio!
non ruotare il manubrio nei
biscottini d'arresto!
Regolare la distanza in modo ergonomico mediante la
manopola A:
– posizione 1: distanza minima
– posizione 3: distanza mas-
sima
Leva manuale
A
3
1
10r28bki3.book Seite 26 Mittwoch, 16. Juni 2004 10:07 10
Page 29 of 92
2
27
2
Controlli di sicurezza
4
1
A

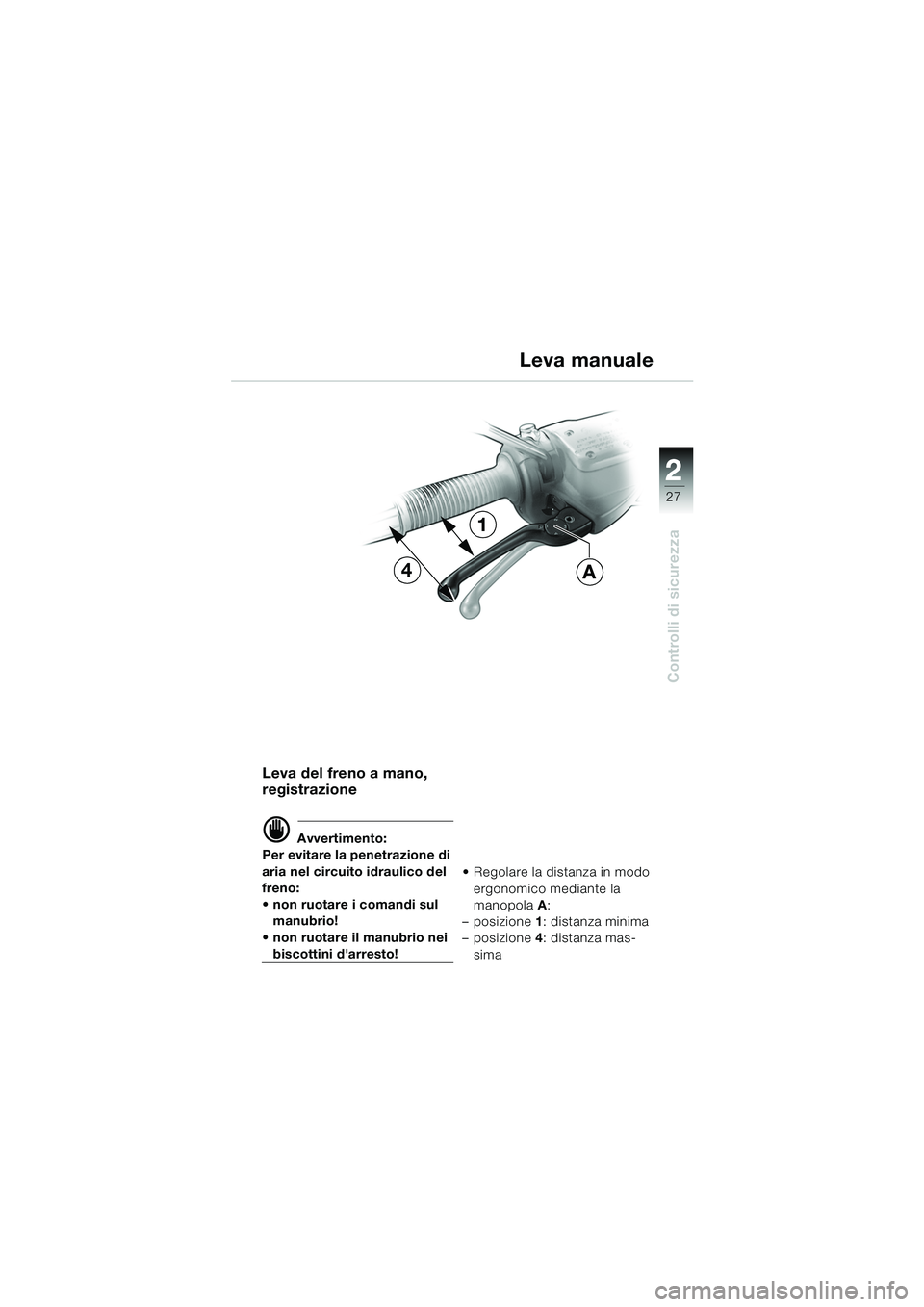

Leva del freno a mano,
registrazione
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico del
freno:
non ruotare i comandi sul manubrio!
non ruotare il manubrio nei
biscottini d'arresto! Regolare la distanza in modo
ergonomico mediante la
manopola A:
– posizione 1: distanza minima
– posizione 4: distanza mas-
sima
Leva manuale
10r28bki3.book Seite 27 Mittwoch, 16. Juni 2004 10:07 10
Page 30 of 92
22
28
Controlli di sicurezza

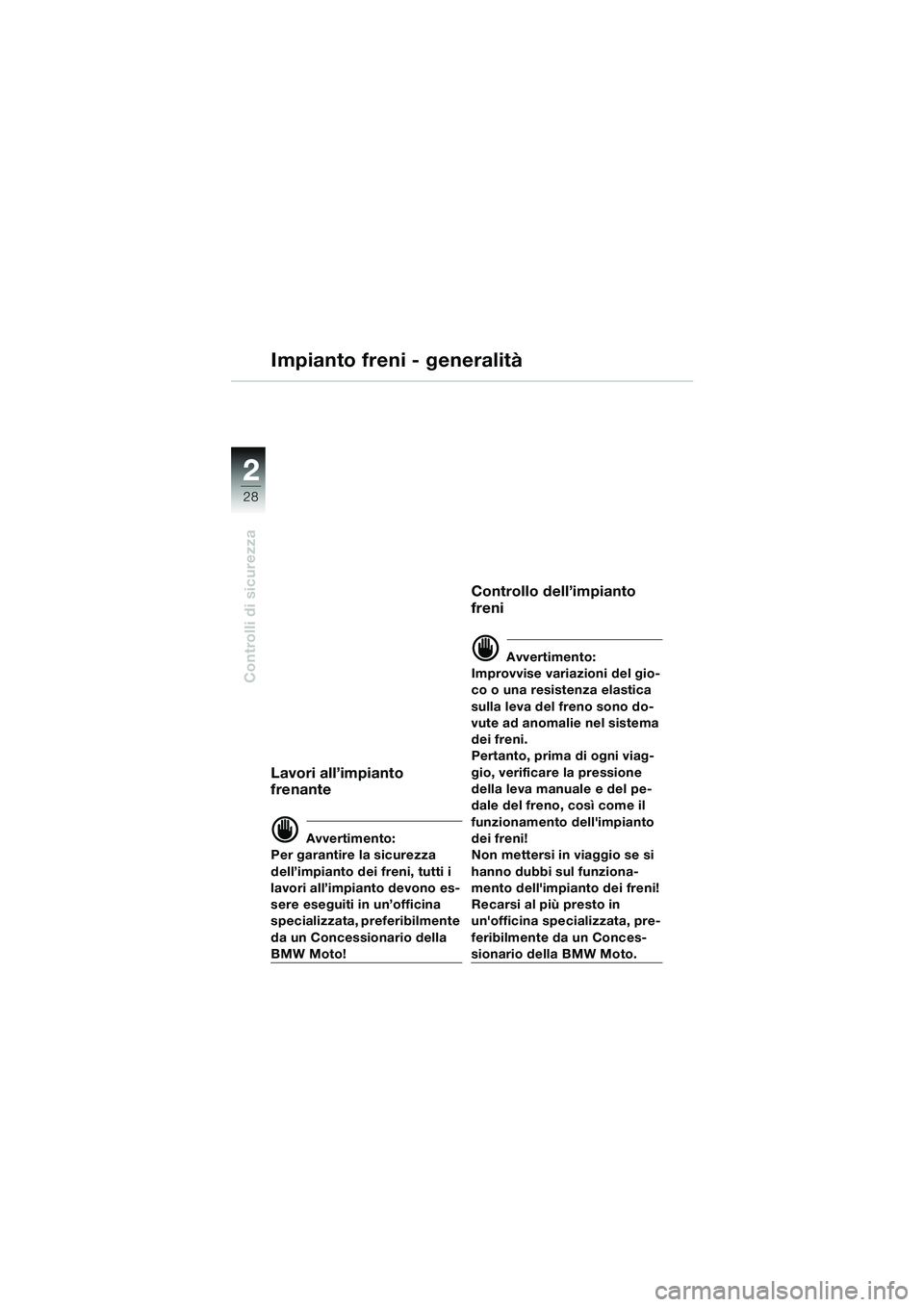

Impianto freni - generalità
Lavori all’impianto
frenante
d Avvertimento:
Per garantire la sicurezza
dell’impianto dei freni, tutti i
lavori all’impianto devono es-
sere eseguiti in un’officina
specializzata, preferibilmente
da un Concessionario della
BMW Moto!
Controllo dell’impianto
freni
d Avvertimento:
Improvvise variazioni del gio-
co o una resistenza elastica
sulla leva del freno sono do-
vute ad anomalie nel sistema
dei freni.
Pertanto, prima di ogni viag-
gio, verificare la pressione
della leva manuale e del pe-
dale del freno, così come il
funzionamento dell'impianto
dei freni!
Non mettersi in viaggio se si
hanno dubbi sul funziona-
mento dell'impianto dei freni!
Recarsi al più presto in
un'officina specializzata, pre-
feribilmente da un Conces-
sionario della BMW Moto.
10r28bki3.book Seite 28 Mittwoch, 16. Juni 2004 10:07 10
