Controle de segurança

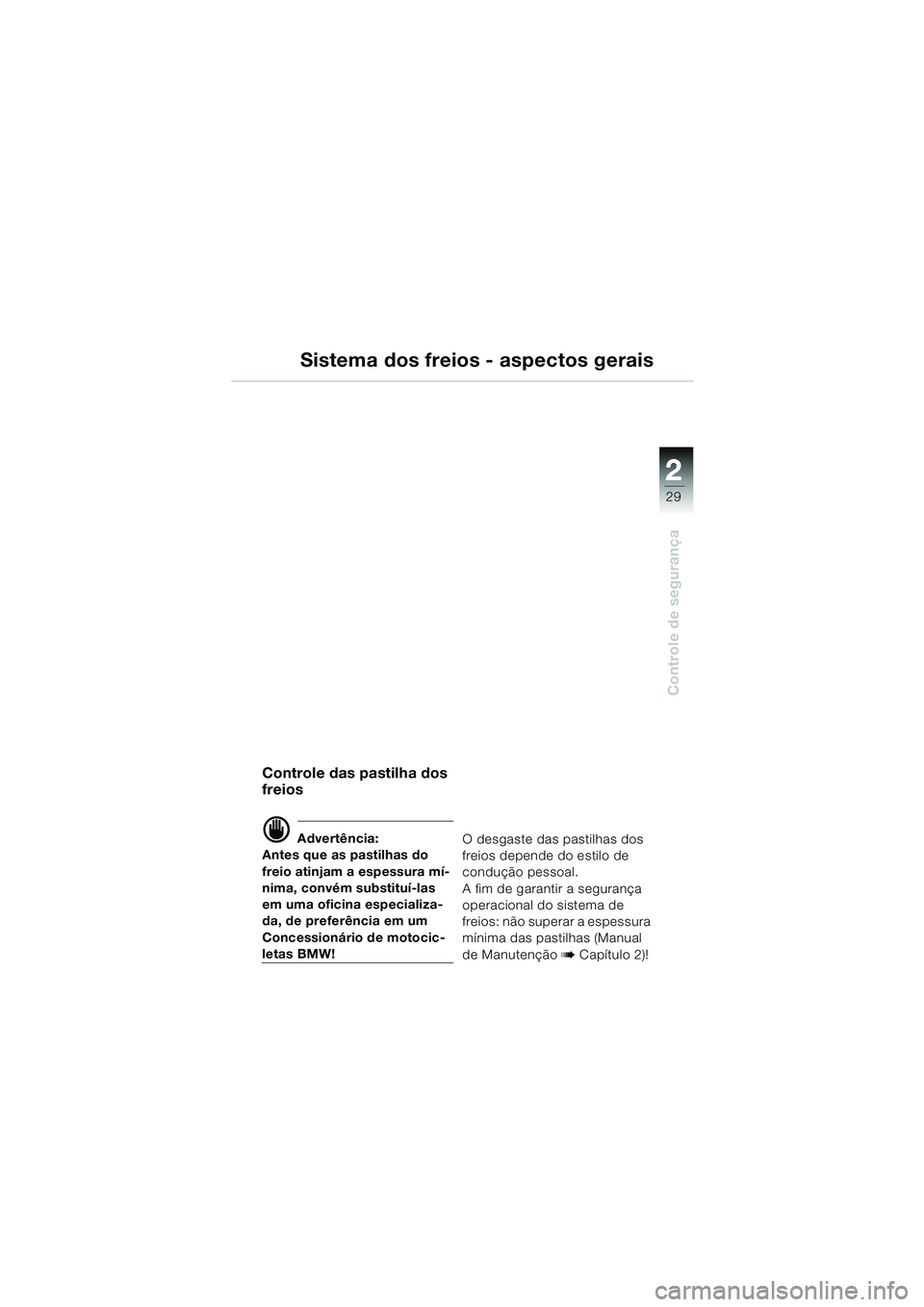

Sistema dos freios - aspectos gerais
Controle das pastilha dos
freios
d Advertência:
Antes que as pastilhas do
freio atinjam a espessura mí-
nima, convém substituí-las
em uma oficina especializa-
da, de preferência em um
Concessionário de motocic-
letas BMW! O desgaste das pastilhas dos
freios depende do estilo de
condução pessoal.
A fim de garantir a segurança
operacional do sistema de
freios: não superar a espessura
mínima das pastilhas (Manual
de Manutenção b Capítulo 2)!
10r2802b3.backup.fm Seite 29 Donnerstag, 3. Juni 2004 11:15 11

22
30
Controle de segurança
Sistema dos freios - sem BMW Integral ABS

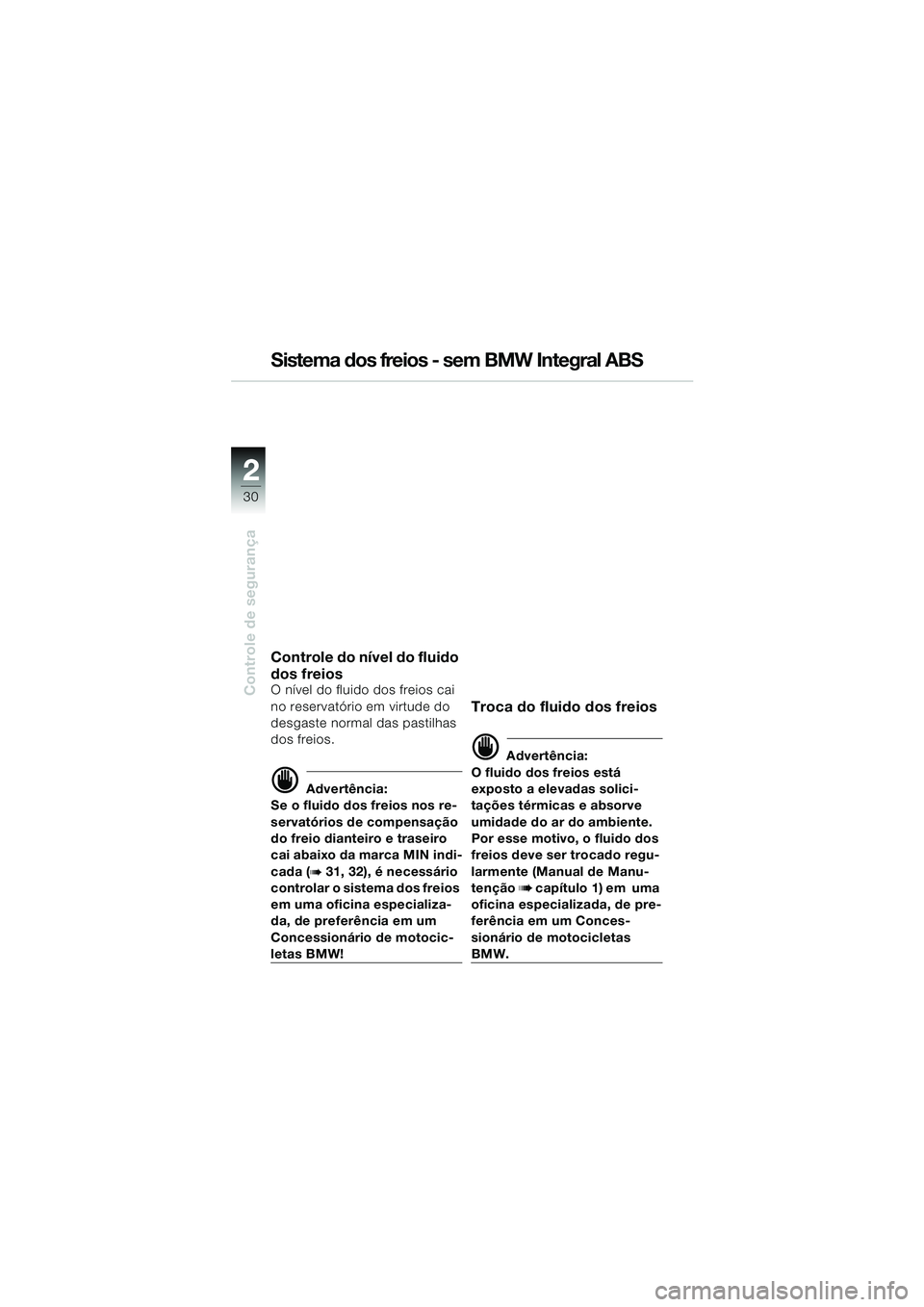

Controle do nível do fluido
dos freios
O nível do fluido dos freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
d Advertência:
Se o fluido dos freios nos re-
servatórios de compensação
do freio dianteiro e traseiro
cai abaixo da marca MIN indi-
cada (
b 31, 32), é necessário
controlar o sistema dos freios
em uma oficina especializa-
da, de preferência em um
Concessionário de motocic-
letas BMW!
Troca do fluido dos freios
d Advertência:
O fluido dos freios está
exposto a elevadas solici-
tações térmicas e absorve
umidade do ar do ambiente.
Por esse motivo, o fluido dos
freios deve ser trocado regu-
larmente (Manual de Manu-
tenção
b capítulo 1) em uma
oficina especializada, de pre-
ferência em um Conces-
sionário de motocicletas
BMW.
10r2802b3.backup.fm Seite 30 Donnerstag, 3. Juni 2004 11:15 11

2
31
2
Controle de segurança
Controle do nível do fluido
do freio dianteiro
d Advertência:
O nível do fluido não deve de-
scer abaixo da marca MIN
 Apoiar a moto no cavalete central
– O fundo deve ser plano e sólido!  Girar o guidão completa-
mente para a esquerda.
 Controlar o nível do fluido
para freios no visor
MIN nível mínimo
(borda superior do anel)
L Indicação:
O nível do fluido para freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
Sistema dos freios - sem BMW Integral ABS
MIN
10r2802b3.backup.fm Seite 31 Donnerstag, 3. Juni 2004 11:15 11

22
32
Controle de segurança
Sistema dos freios - sem BMW Integral ABS

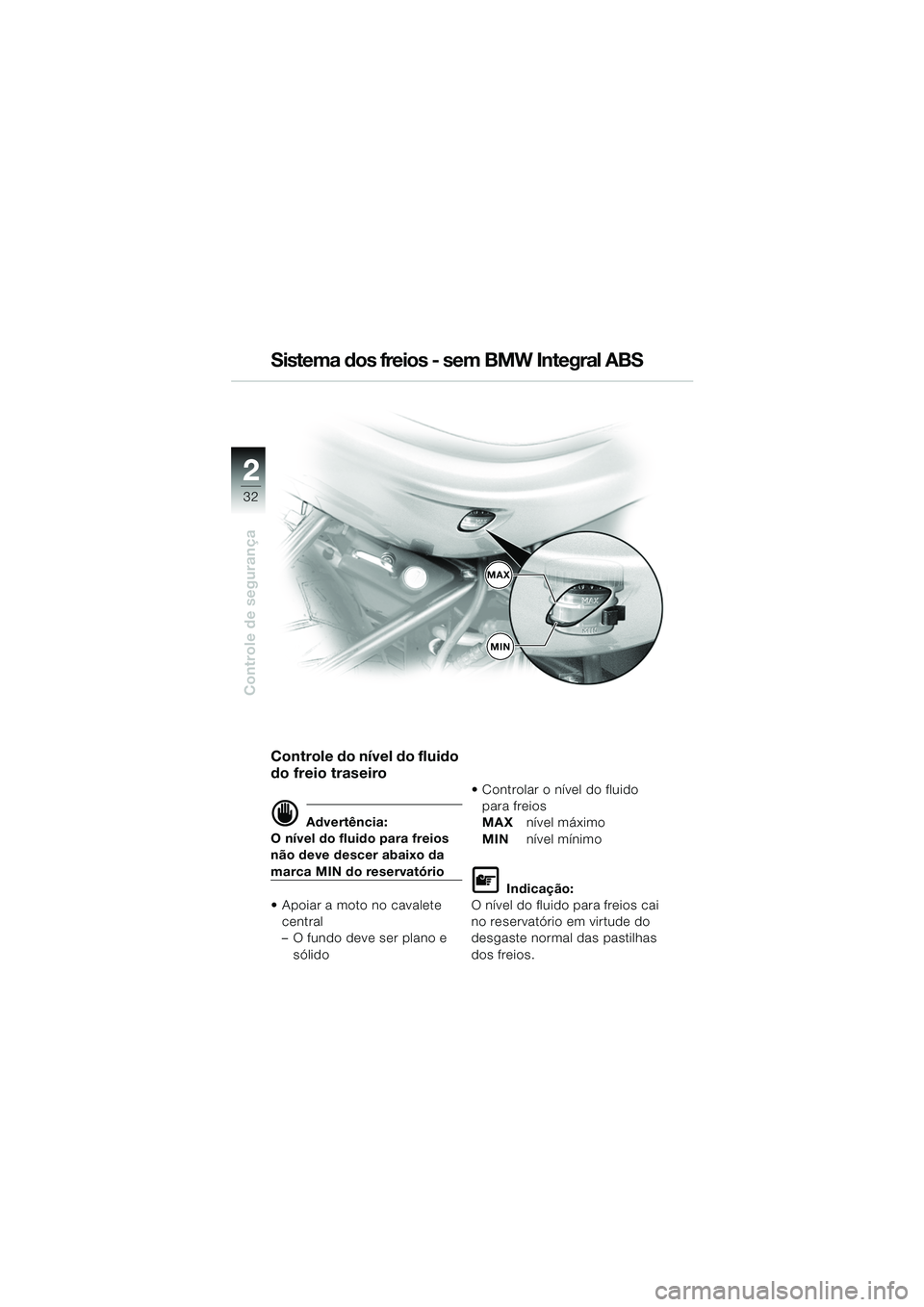

Controle do nível do fluido
do freio traseiro
d Advertência:
O nível do fluido para freios
não deve descer abaixo da
marca MIN do reservatório
 Apoiar a moto no cavalete
central
– O fundo deve ser plano e sólido  Controlar o nível do fluido
para freios
MAX nível máximo
MIN nível mínimo
L Indicação:
O nível do fluido para freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
MAX
MIN
10r2802b3.backup.fm Seite 32 Donnerstag, 3. Juni 2004 11:15 11

2
33
2
Controle de segurança
Sistema dos freios - com BMW Integral ABS

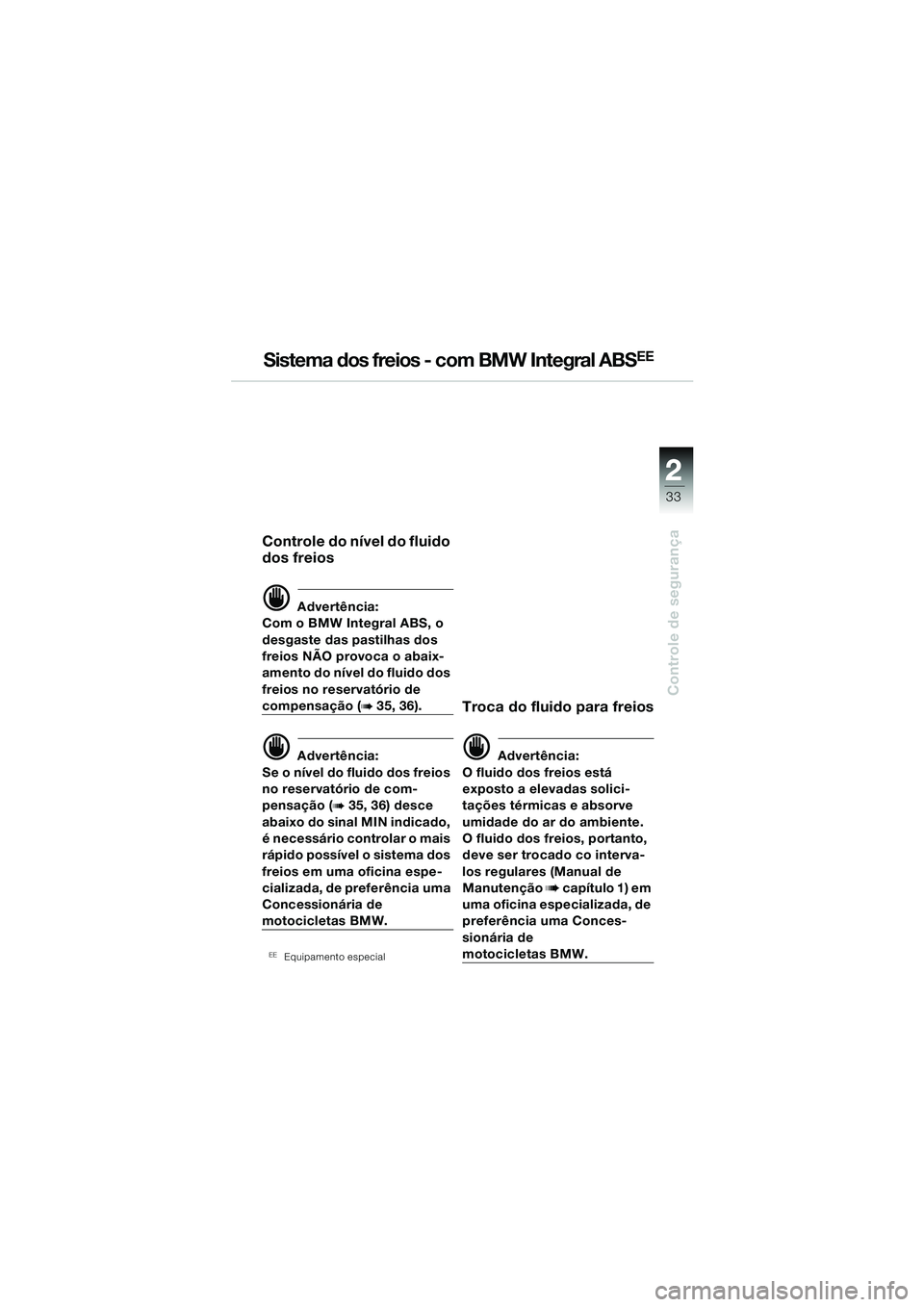

Controle do nível do fluido
dos freios
d Advertência:
Com o BMW Integral ABS, o
desgaste das pastilhas dos
freios NÃO provoca o abaix-
amento do nível do fluido dos
freios no reservatório de
compensação (b 35, 36).
d Advertência:
Se o nível do fluido dos freios
no reservatório de com-
pensação (
b 35, 36) desce
abaixo do sinal MIN indicado,
é necessário controlar o mais
rápido possível o sistema dos
freios em uma oficina espe-
cializada, de preferência uma
Concessionária de
motocicletas BMW.
EEEquipamento especial
Troca do fluido para freios
d Advertência:
O fluido dos freios está
exposto a elevadas solici-
tações térmicas e absorve
umidade do ar do ambiente.
O fluido dos freios, portanto,
deve ser trocado co interva-
los regulares (Manual de
Manutenção
b capítulo 1) em
uma oficina especializada, de
preferência uma Conces-
sionária de
motocicletas BMW.
10r2802b3.backup.fm Seite 33 Donnerstag, 3. Juni 2004 11:15 11

22
34
Controle de segurança

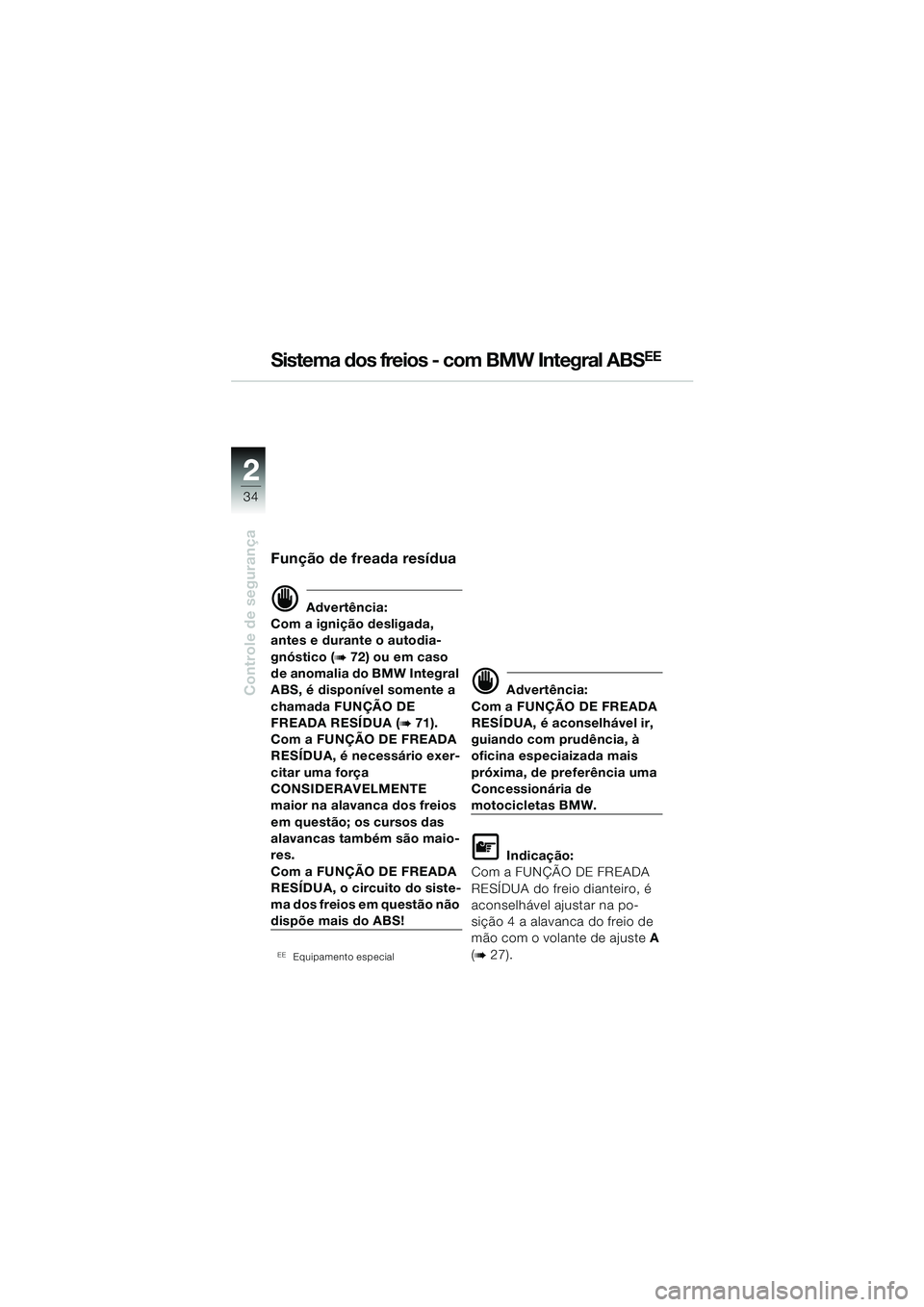

Função de freada resídua
d Advertência:
Com a ignição desligada,
antes e durante o autodia-
gnóstico (
b 72) ou em caso
de anomalia do BMW Integral
ABS, é disponível somente a
chamada FUNÇÃO DE
FREADA RESÍDUA (
b 71).
Com a FUNÇÃO DE FREADA
RESÍDUA, é necessário exer-
citar uma força
CONSIDERAVELMENTE
maior na alavanca dos freios
em questão; os cursos das
alavancas também são maio-
res.
Com a FUNÇÃO DE FREADA
RESÍDUA, o circuito do siste-
ma dos freios em questão não
dispõe mais do ABS!
EEEquipamento especial
d Advertência:
Com a FUNÇÃO DE FREADA
RESÍDUA, é aconselhável ir,
guiando com prudência, à
oficina especiaizada mais
próxima, de preferência uma
Concessionária de
motocicletas BMW.
L Indicação:
Com a FUNÇÃO DE FREADA
RESÍDUA do freio dianteiro, é
aconselhável ajustar na po-
sição 4 a alavanca do freio de
mão com o volante de ajuste A
(
b 27).
Sistema dos freios - com BMW Integral ABS
10r2802b3.backup.fm Seite 34 Donnerstag, 3. Juni 2004 11:15 11

2
35
2
Controle de segurança
Sistema dos freios - com BMW Integral ABS

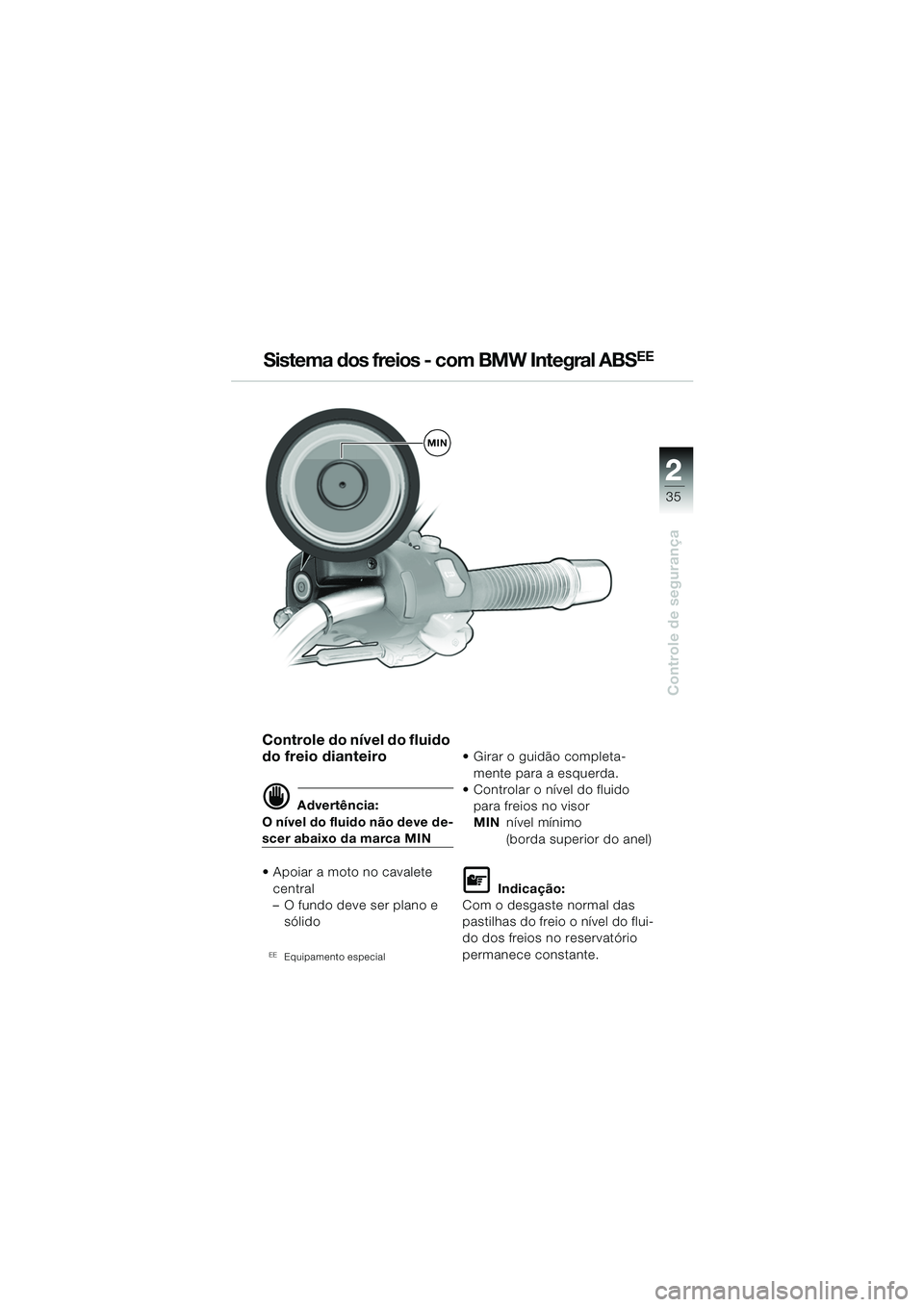

Controle do nível do fluido
do freio dianteiro
d Advertência:
O nível do fluido não deve de-
scer abaixo da marca MIN
 Apoiar a moto no cavalete central
– O fundo deve ser plano e sólido
EEEquipamento especial
 Girar o guidão completa-mente para a esquerda.
 Controlar o nível do fluido
para freios no visor
MIN nível mínimo
(borda superior do anel)
L Indicação:
Com o desgaste normal das
pastilhas do freio o nível do flui-
do dos freios no reservatório
permanece constante.
MIN
10r2802b3.backup.fm Seite 35 Donnerstag, 3. Juni 2004 11:15 11

22
36
Controle de segurança

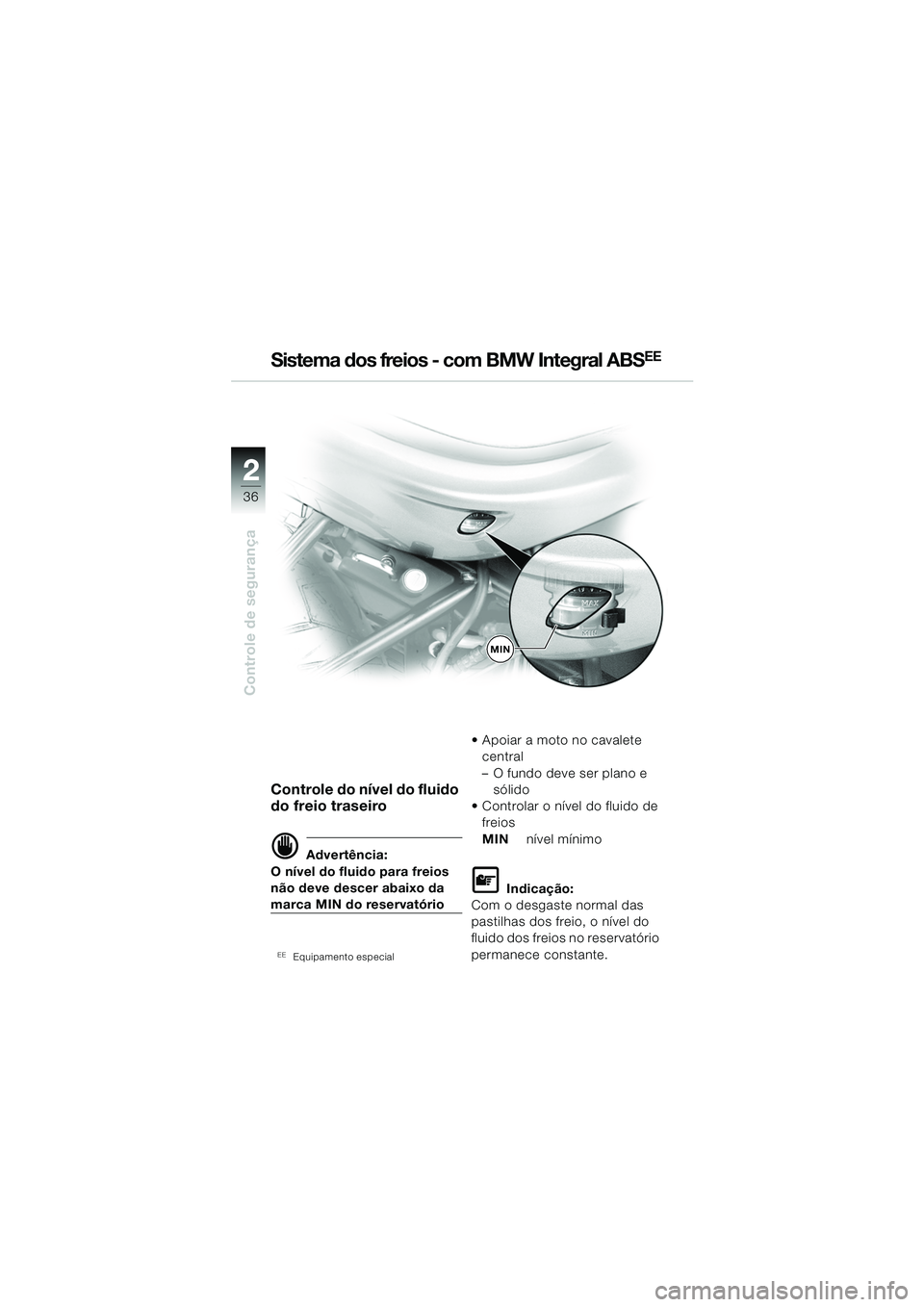

Controle do nível do fluido
do freio traseiro
d Advertência:
O nível do fluido para freios
não deve descer abaixo da
marca MIN do reservatório
EEEquipamento especial
 Apoiar a moto no cavalete central
– O fundo deve ser plano e sólido
 Controlar o nível do fluido de freios
MIN nível mínimo
L Indicação:
Com o desgaste normal das
pastilhas dos freio, o nível do
fluido dos freios no reservatório
permanece constante.
Sistema dos freios - com BMW Integral ABS
MIN
10r2802b3.backup.fm Seite 36 Donnerstag, 3. Juni 2004 11:15 11

2
37
2
Controle de segurança

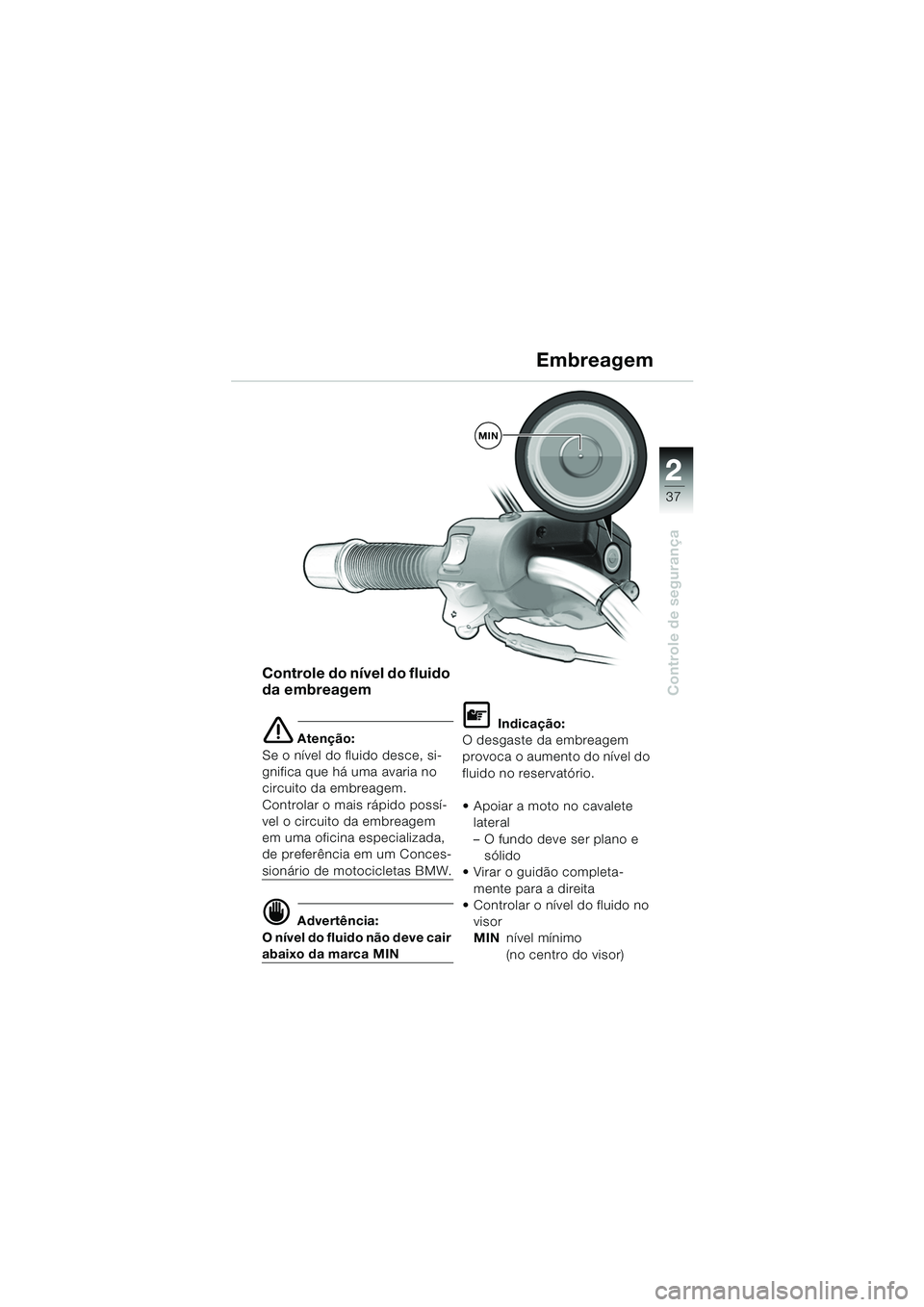

Controle do nível do fluido
da embreagem
e Atenção:
Se o nível do fluido desce, si-
gnifica que há uma avaria no
circuito da embreagem.
Controlar o mais rápido possí-
vel o circuito da embreagem
em uma oficina especializada,
de preferência em um Conces-
sionário de motocicletas BMW.
d Advertência:
O nível do fluido não deve cair
abaixo da marca MIN
L Indicação:
O desgaste da embreagem
provoca o aumento do nível do
fluido no reservatório.
 Apoiar a moto no cavalete lateral
– O fundo deve ser plano e
sólido
 Virar o guidão completa-
mente para a direita
 Controlar o nível do fluido no
visor
MIN nível mínimo
(no centro do visor)
Embreagem
MIN
10r2802b3.backup.fm Seite 37 Donnerstag, 3. Juni 2004 11:15 11

22
38
Controle de segurança

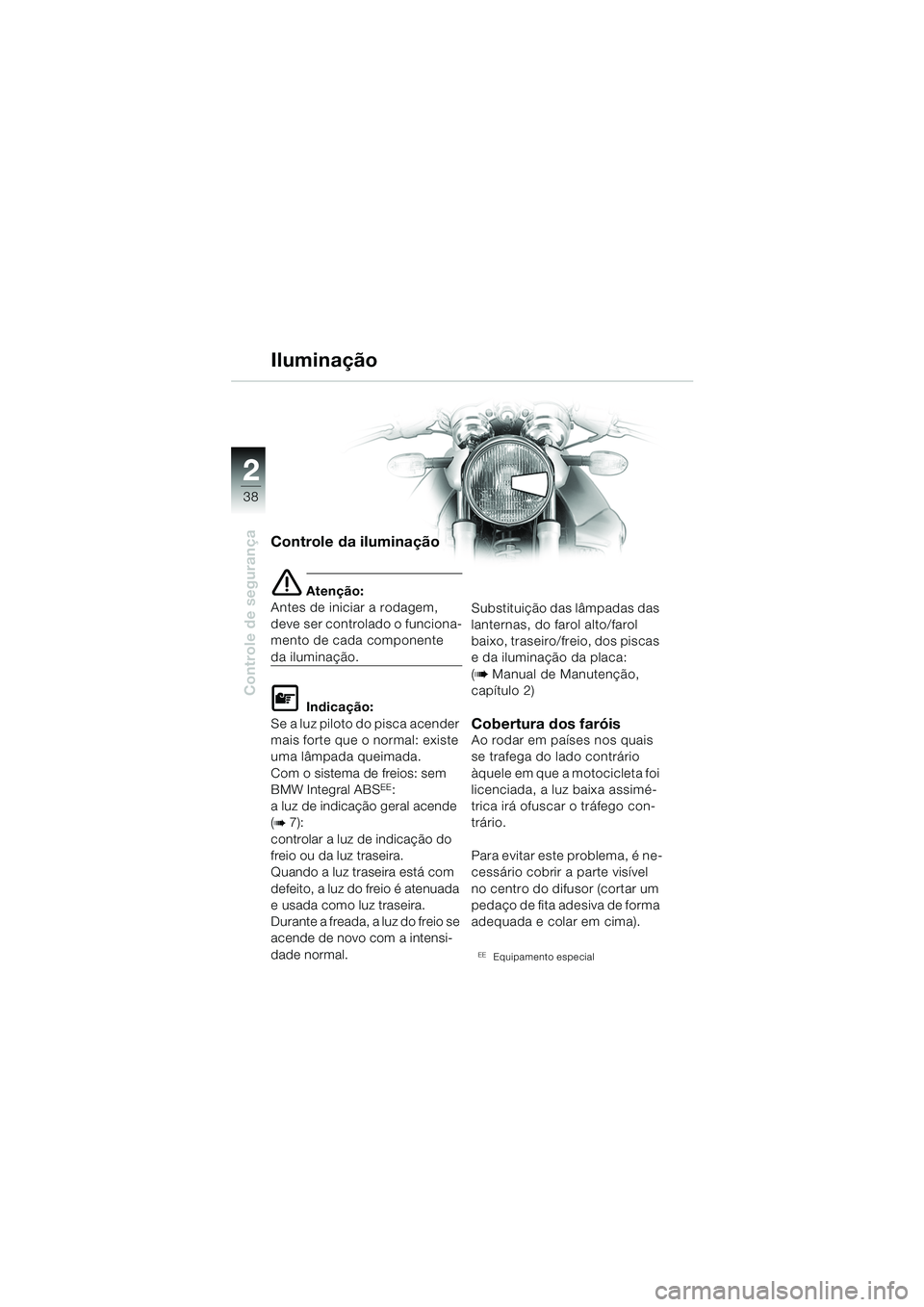

Controle da iluminação
e Atenção:
Antes de iniciar a rodagem,
deve ser controlado o funciona-
mento de cada componente
da iluminação.
L Indicação:
Se a luz piloto do pisca acender
mais forte que o normal: existe
uma lâmpada queimada.
Com o sistema de freios: sem
BMW Integral ABS
EE:
a luz de indicação geral acende
(
b 7):
controlar a luz de indicação do
freio ou da luz traseira.
Quando a luz traseira está com
defeito, a luz do freio é atenuada
e usada como luz traseira.
Durante a freada, a luz do freio se
acende de novo com a intensi-
dade normal. Substituição das lâmpadas das
lanternas, do farol alto/farol
baixo, traseiro/freio, dos piscas
e da iluminação da placa:
(
b
Manual de Manutenção,
capítulo 2)
Cobertura dos faróisAo rodar em países nos quais
se trafega do lado contrário
àquele em que a motocicleta foi
licenciada, a luz baixa assimé-
trica irá ofuscar o tráfego con-
trário.
Para evitar este problema, é ne-
cessário cobrir a parte visível
no centro do difusor (cortar um
pedaço de fita adesiva de forma
adequada e colar em cima).
EEEquipamento especial
Iluminação
