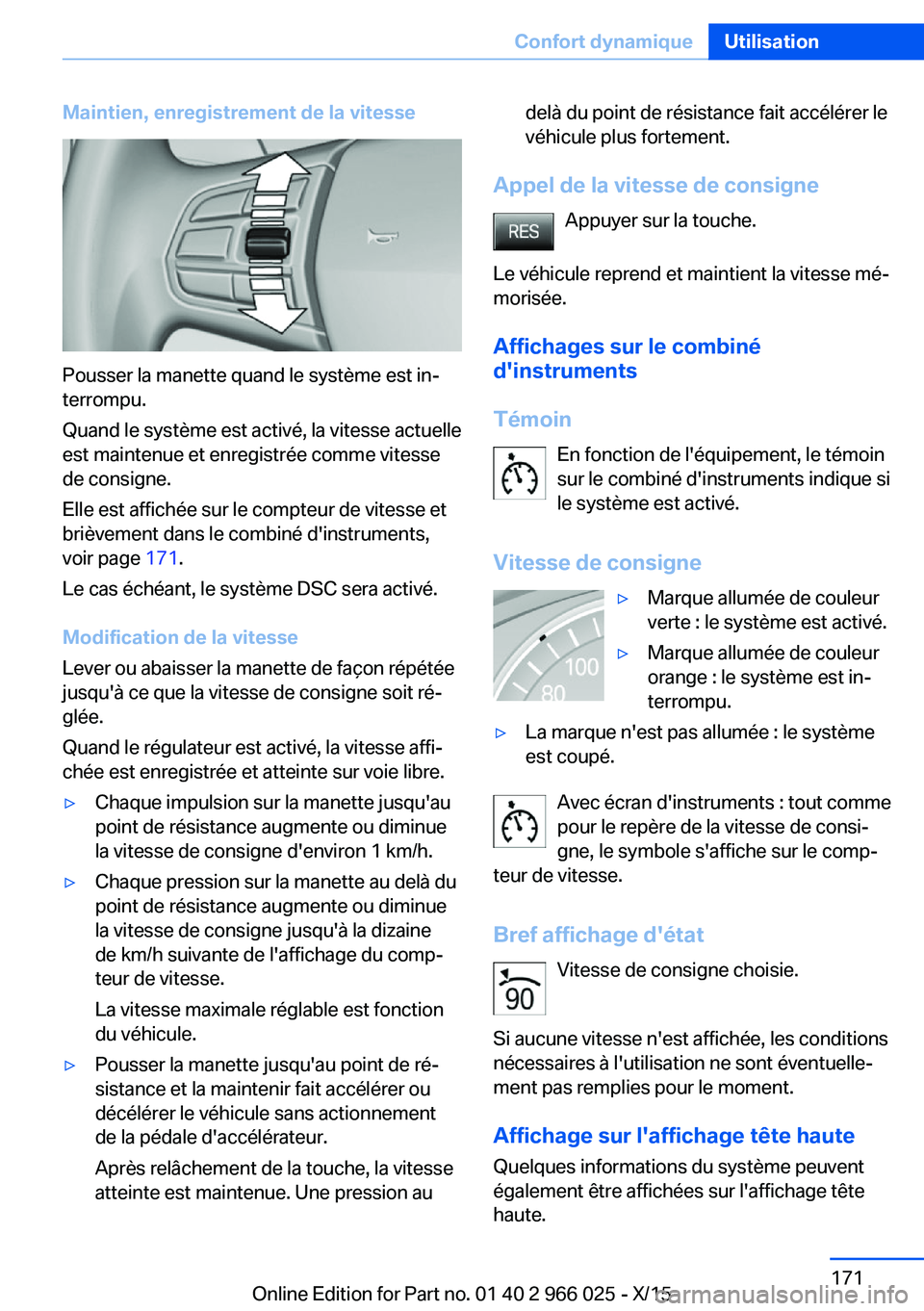

Maintien, enregistrement de la vitesse
Pousser la manette quand le système est in‐
terrompu.
Quand le système est activé, la vitesse actuelle
est maintenue et enregistrée comme vitesse
de consigne.
Elle est affichée sur le compteur de vitesse et
brièvement dans le combiné d'instruments,
voir page 171.
Le cas échéant, le système DSC sera activé.
Modification de la vitesse
Lever ou abaisser la manette de façon répétée
jusqu'à ce que la vitesse de consigne soit ré‐
glée.
Quand le régulateur est activé, la vitesse affi‐
chée est enregistrée et atteinte sur voie libre.
▷Chaque impulsion sur la manette jusqu'au
point de résistance augmente ou diminue
la vitesse de consigne d'environ 1 km/h.▷Chaque pression sur la manette au delà du
point de résistance augmente ou diminue
la vitesse de consigne jusqu'à la dizaine
de km/h suivante de l'affichage du comp‐
teur de vitesse.
La vitesse maximale réglable est fonction
du véhicule.▷Pousser la manette jusqu'au point de ré‐
sistance et la maintenir fait accélérer ou
décélérer le véhicule sans actionnement
de la pédale d'accélérateur.
Après relâchement de la touche, la vitesse
atteinte est maintenue. Une pression audelà du point de résistance fait accélérer le
véhicule plus fortement.
Appel de la vitesse de consigne
Appuyer sur la touche.
Le véhicule reprend et maintient la vitesse mé‐
morisée.
Affichages sur le combiné
d'instruments
Témoin En fonction de l'équipement, le témoin
sur le combiné d'instruments indique si le système est activé.
Vitesse de consigne
▷Marque allumée de couleur
verte : le système est activé.▷Marque allumée de couleur
orange : le système est in‐
terrompu.▷La marque n'est pas allumée : le système
est coupé.
Avec écran d'instruments : tout comme
pour le repère de la vitesse de consi‐
gne, le symbole s'affiche sur le comp‐
teur de vitesse.
Bref affichage d'état Vitesse de consigne choisie.
Si aucune vitesse n'est affichée, les conditions
nécessaires à l'utilisation ne sont éventuelle‐
ment pas remplies pour le moment.
Affichage sur l'affichage tête haute
Quelques informations du système peuvent
également être affichées sur l'affichage tête
haute.
Seite 171Confort dynamiqueUtilisation171
Online Edition for Part no. 01 40 2 966 025 - X/15

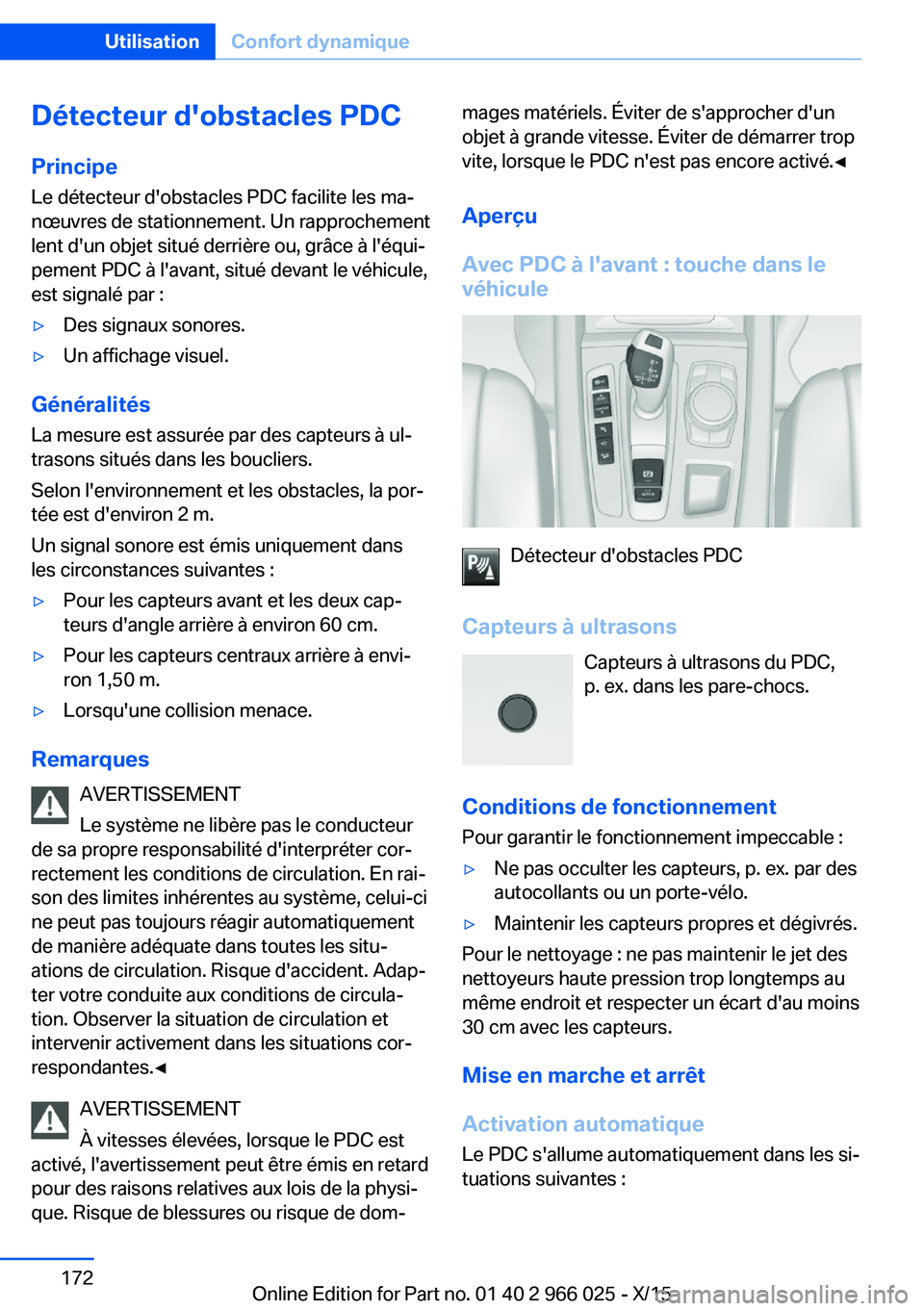

Détecteur d'obstacles PDC
Principe Le détecteur d'obstacles PDC facilite les ma‐
nœuvres de stationnement. Un rapprochement
lent d'un objet situé derrière ou, grâce à l'équi‐ pement PDC à l'avant, situé devant le véhicule,est signalé par :▷Des signaux sonores.▷Un affichage visuel.
Généralités
La mesure est assurée par des capteurs à ul‐ trasons situés dans les boucliers.
Selon l'environnement et les obstacles, la por‐
tée est d'environ 2 m.
Un signal sonore est émis uniquement dans
les circonstances suivantes :
▷Pour les capteurs avant et les deux cap‐
teurs d'angle arrière à environ 60 cm.▷Pour les capteurs centraux arrière à envi‐
ron 1,50 m.▷Lorsqu'une collision menace.
Remarques
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
À vitesses élevées, lorsque le PDC est
activé, l'avertissement peut être émis en retard
pour des raisons relatives aux lois de la physi‐
que. Risque de blessures ou risque de dom‐
mages matériels. Éviter de s'approcher d'un
objet à grande vitesse. Éviter de démarrer trop
vite, lorsque le PDC n'est pas encore activé.◀
Aperçu
Avec PDC à l'avant : touche dans le véhicule
Détecteur d'obstacles PDC
Capteurs à ultrasons Capteurs à ultrasons du PDC,
p. ex. dans les pare-chocs.
Conditions de fonctionnement Pour garantir le fonctionnement impeccable :
▷Ne pas occulter les capteurs, p. ex. par des
autocollants ou un porte-vélo.▷Maintenir les capteurs propres et dégivrés.
Pour le nettoyage : ne pas maintenir le jet des
nettoyeurs haute pression trop longtemps au
même endroit et respecter un écart d'au moins
30 cm avec les capteurs.
Mise en marche et arrêt
Activation automatique Le PDC s'allume automatiquement dans les si‐
tuations suivantes :
Seite 172UtilisationConfort dynamique172
Online Edition for Part no. 01 40 2 966 025 - X/15

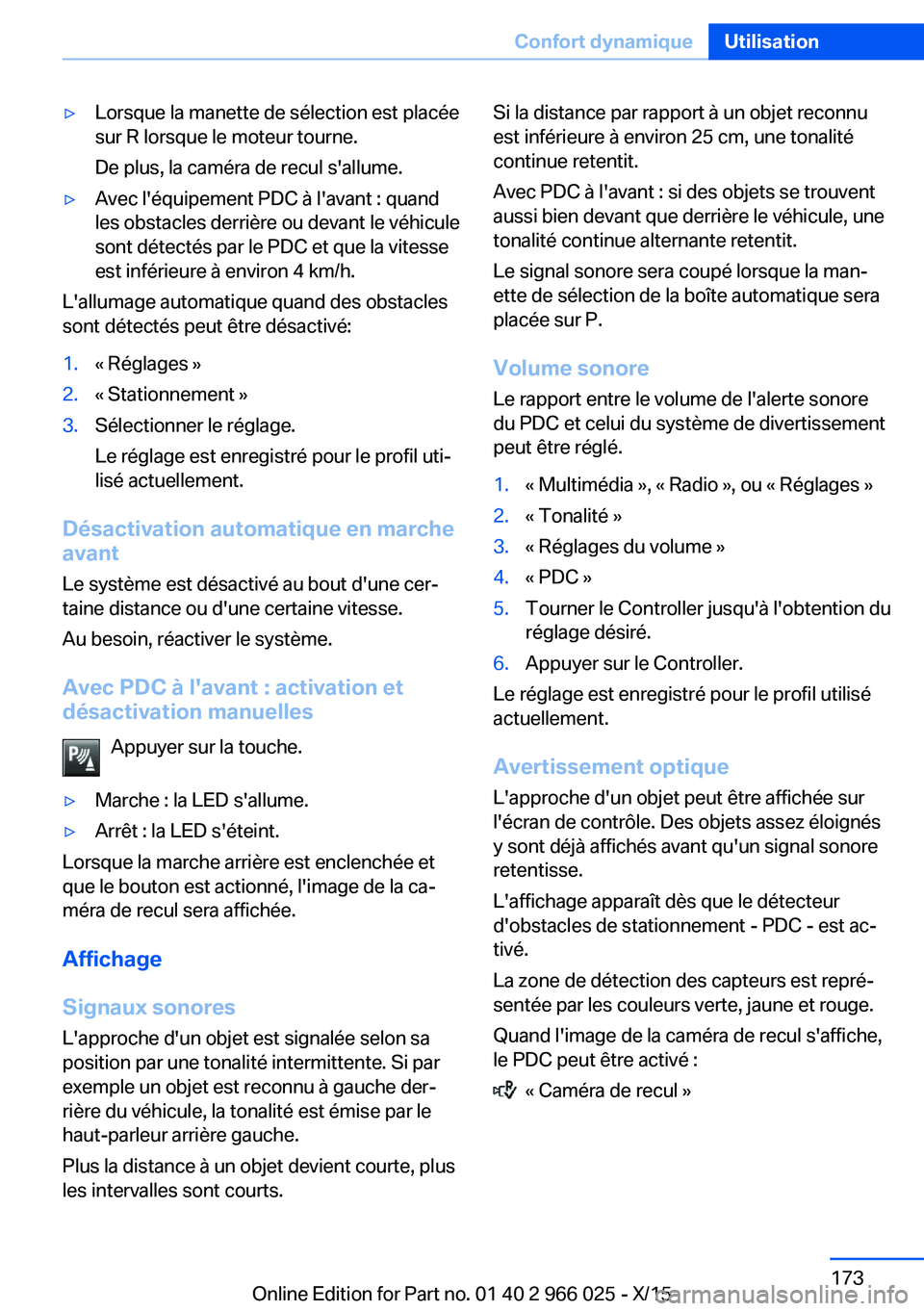

▷Lorsque la manette de sélection est placée
sur R lorsque le moteur tourne.
De plus, la caméra de recul s'allume.▷Avec l'équipement PDC à l'avant : quand
les obstacles derrière ou devant le véhicule
sont détectés par le PDC et que la vitesse
est inférieure à environ 4 km/h.
L'allumage automatique quand des obstacles
sont détectés peut être désactivé:
1.« Réglages »2.« Stationnement »3.Sélectionner le réglage.
Le réglage est enregistré pour le profil uti‐
lisé actuellement.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Avec PDC à l'avant : activation et
désactivation manuelles
Appuyer sur la touche.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Affichage
Signaux sonores L'approche d'un objet est signalée selon sa
position par une tonalité intermittente. Si par
exemple un objet est reconnu à gauche der‐
rière du véhicule, la tonalité est émise par le
haut-parleur arrière gauche.
Plus la distance à un objet devient courte, plus
les intervalles sont courts.
Si la distance par rapport à un objet reconnu
est inférieure à environ 25 cm, une tonalité
continue retentit.
Avec PDC à l'avant : si des objets se trouvent
aussi bien devant que derrière le véhicule, une
tonalité continue alternante retentit.
Le signal sonore sera coupé lorsque la man‐
ette de sélection de la boîte automatique sera
placée sur P.
Volume sonore
Le rapport entre le volume de l'alerte sonore
du PDC et celui du système de divertissement
peut être réglé.1.« Multimédia », « Radio », ou « Réglages »2.« Tonalité »3.« Réglages du volume »4.« PDC »5.Tourner le Controller jusqu'à l'obtention du
réglage désiré.6.Appuyer sur le Controller.
Le réglage est enregistré pour le profil utilisé
actuellement.
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle. Des objets assez éloignés
y sont déjà affichés avant qu'un signal sonore
retentisse.
L'affichage apparaît dès que le détecteur
d'obstacles de stationnement - PDC - est ac‐
tivé.
La zone de détection des capteurs est repré‐
sentée par les couleurs verte, jaune et rouge.
Quand l'image de la caméra de recul s'affiche,
le PDC peut être activé :
« Caméra de recul »
Seite 173Confort dynamiqueUtilisation173
Online Edition for Part no. 01 40 2 966 025 - X/15

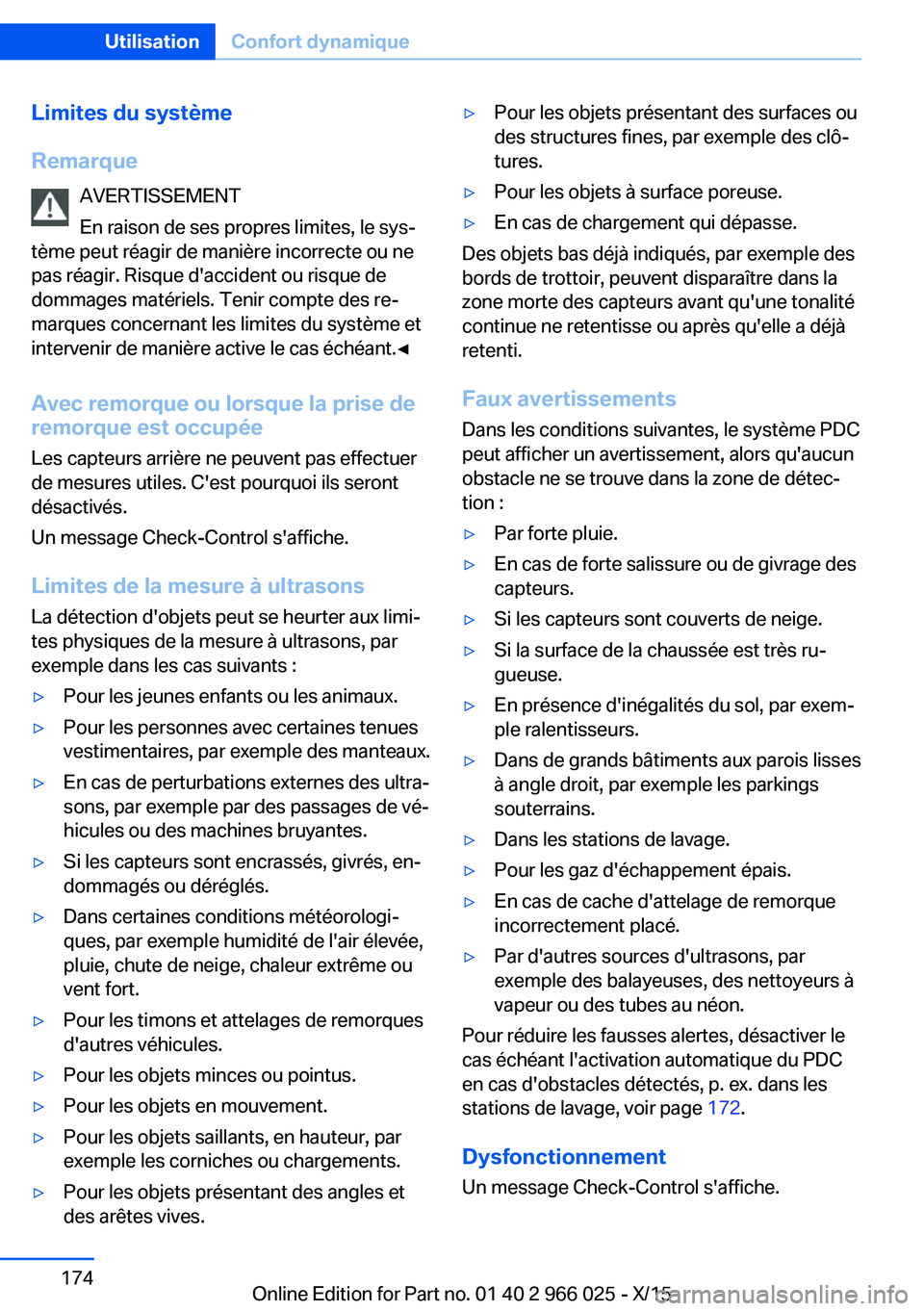

Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Avec remorque ou lorsque la prise de remorque est occupée
Les capteurs arrière ne peuvent pas effectuer
de mesures utiles. C'est pourquoi ils seront
désactivés.
Un message Check-Control s'affiche.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.▷En cas de chargement qui dépasse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Faux avertissements Dans les conditions suivantes, le système PDC
peut afficher un avertissement, alors qu'aucun
obstacle ne se trouve dans la zone de détec‐
tion :
▷Par forte pluie.▷En cas de forte salissure ou de givrage des
capteurs.▷Si les capteurs sont couverts de neige.▷Si la surface de la chaussée est très ru‐
gueuse.▷En présence d'inégalités du sol, par exem‐
ple ralentisseurs.▷Dans de grands bâtiments aux parois lisses
à angle droit, par exemple les parkings
souterrains.▷Dans les stations de lavage.▷Pour les gaz d'échappement épais.▷En cas de cache d'attelage de remorque
incorrectement placé.▷Par d'autres sources d'ultrasons, par
exemple des balayeuses, des nettoyeurs à
vapeur ou des tubes au néon.
Pour réduire les fausses alertes, désactiver le
cas échéant l'activation automatique du PDC
en cas d'obstacles détectés, p. ex. dans les
stations de lavage, voir page 172.
Dysfonctionnement Un message Check-Control s'affiche.
Seite 174UtilisationConfort dynamique174
Online Edition for Part no. 01 40 2 966 025 - X/15

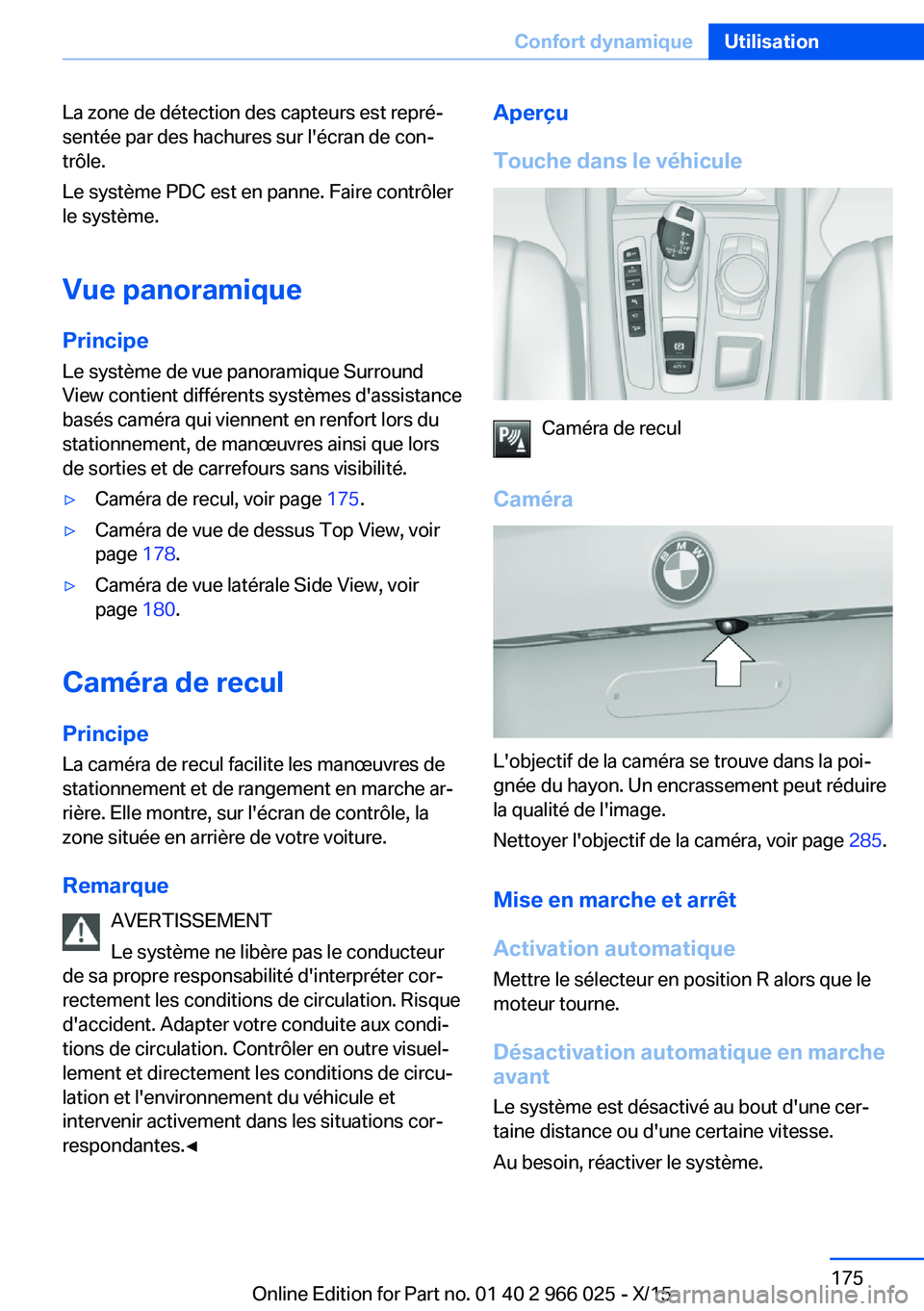

La zone de détection des capteurs est repré‐
sentée par des hachures sur l'écran de con‐
trôle.
Le système PDC est en panne. Faire contrôler
le système.
Vue panoramique Principe
Le système de vue panoramique Surround
View contient différents systèmes d'assistance
basés caméra qui viennent en renfort lors du
stationnement, de manœuvres ainsi que lors
de sorties et de carrefours sans visibilité.▷Caméra de recul, voir page 175.▷Caméra de vue de dessus Top View, voir
page 178.▷Caméra de vue latérale Side View, voir
page 180.
Caméra de recul
Principe La caméra de recul facilite les manœuvres de
stationnement et de rangement en marche ar‐
rière. Elle montre, sur l'écran de contrôle, la
zone située en arrière de votre voiture.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Caméra de recul
Caméra
L'objectif de la caméra se trouve dans la poi‐
gnée du hayon. Un encrassement peut réduire
la qualité de l'image.
Nettoyer l'objectif de la caméra, voir page 285.
Mise en marche et arrêt Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Seite 175Confort dynamiqueUtilisation175
Online Edition for Part no. 01 40 2 966 025 - X/15

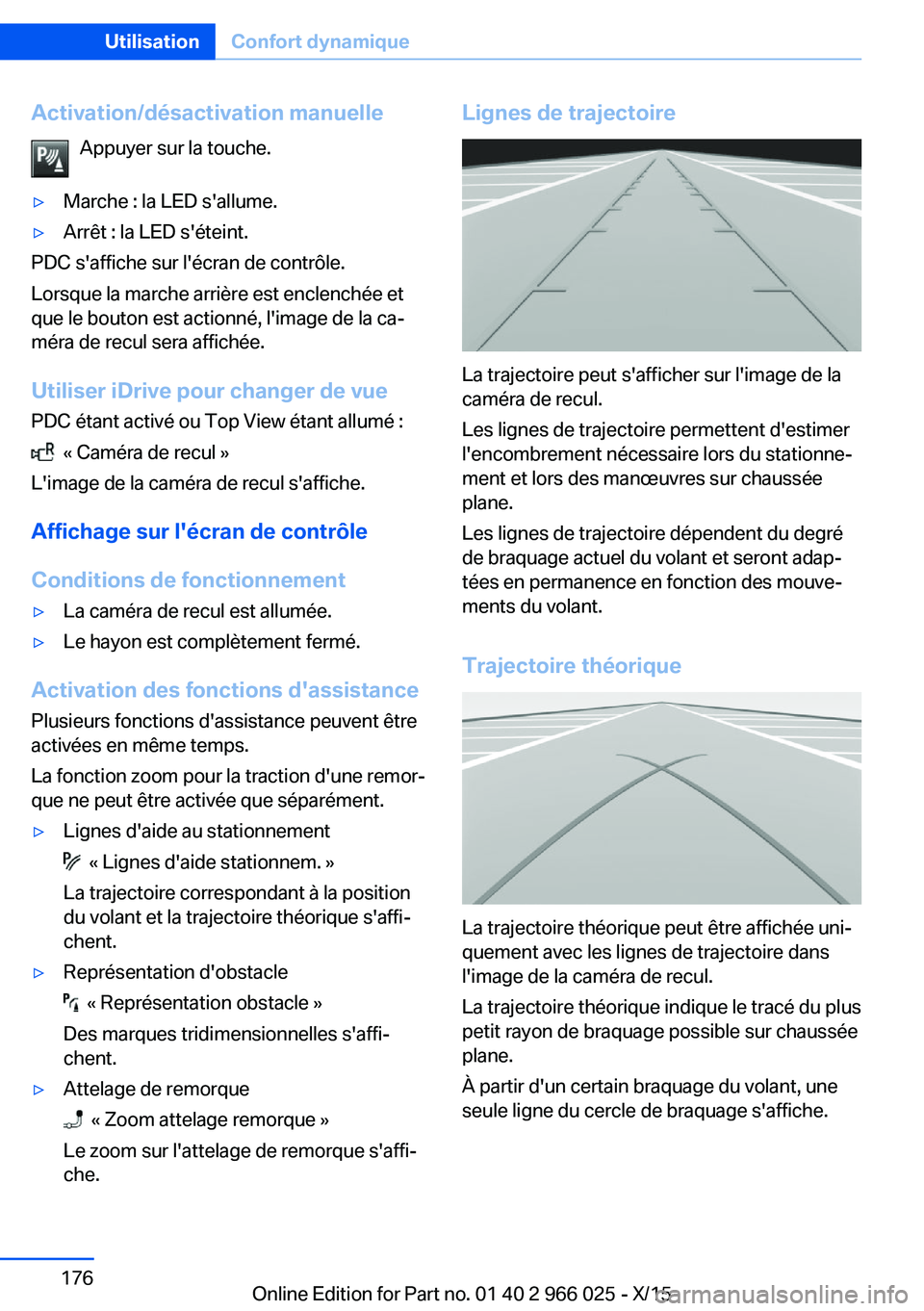

Activation/désactivation manuelleAppuyer sur la touche.▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Utiliser iDrive pour changer de vue PDC étant activé ou Top View étant allumé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Affichage sur l'écran de contrôle
Conditions de fonctionnement
▷La caméra de recul est allumée.▷Le hayon est complètement fermé.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
La fonction zoom pour la traction d'une remor‐
que ne peut être activée que séparément.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.
▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affi‐
chent.
▷Attelage de remorque
« Zoom attelage remorque »
Le zoom sur l'attelage de remorque s'affi‐
che.
Lignes de trajectoire
La trajectoire peut s'afficher sur l'image de la
caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Trajectoire théorique
La trajectoire théorique peut être affichée uni‐
quement avec les lignes de trajectoire dans
l'image de la caméra de recul.
La trajectoire théorique indique le tracé du plus
petit rayon de braquage possible sur chaussée
plane.
À partir d'un certain braquage du volant, une
seule ligne du cercle de braquage s'affiche.
Seite 176UtilisationConfort dynamique176
Online Edition for Part no. 01 40 2 966 025 - X/15

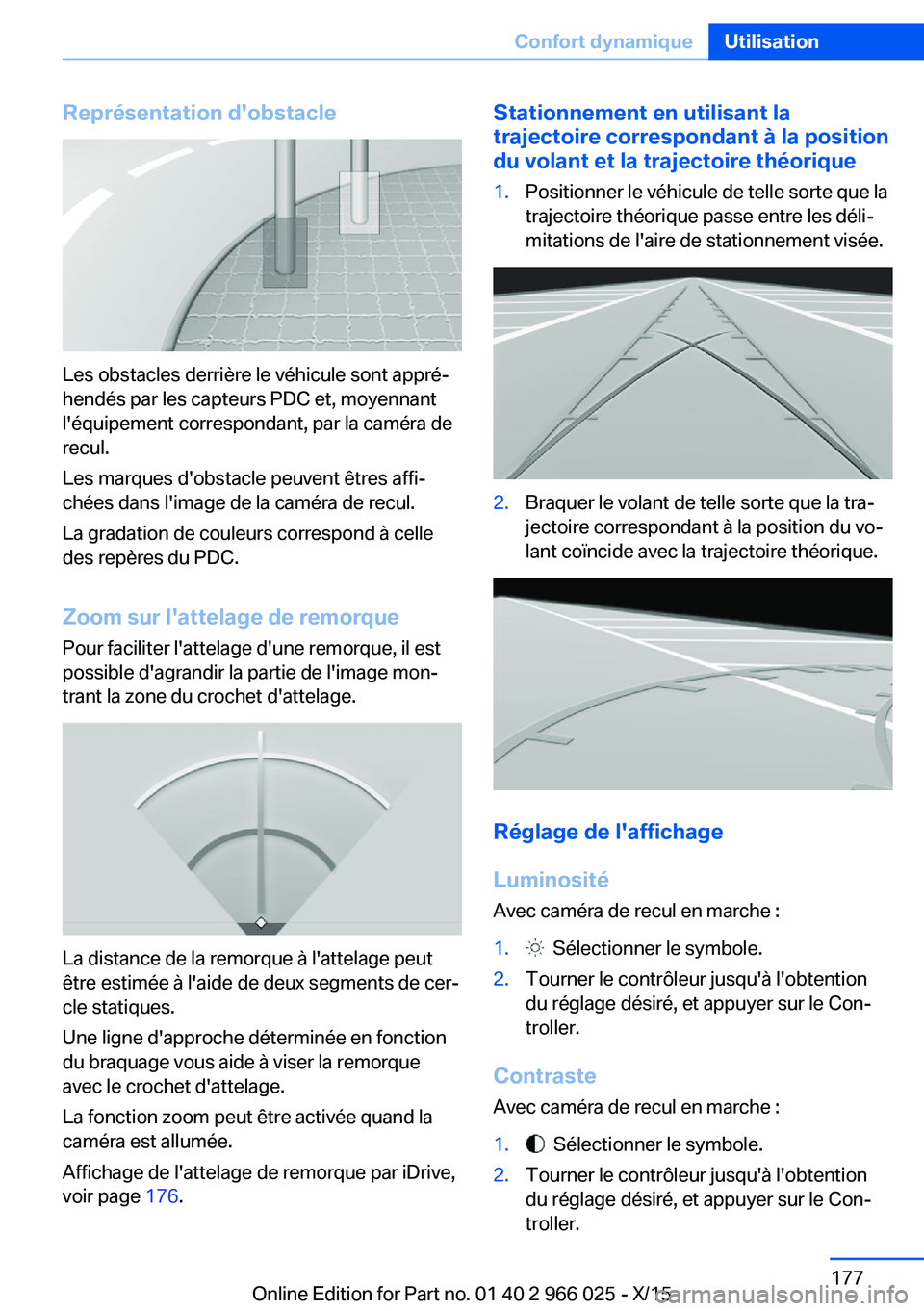

Représentation d'obstacle
Les obstacles derrière le véhicule sont appré‐
hendés par les capteurs PDC et, moyennant
l'équipement correspondant, par la caméra de
recul.
Les marques d'obstacle peuvent êtres affi‐
chées dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle
des repères du PDC.
Zoom sur l'attelage de remorque Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image mon‐
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cer‐
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
La fonction zoom peut être activée quand la
caméra est allumée.
Affichage de l'attelage de remorque par iDrive,
voir page 176.
Stationnement en utilisant la
trajectoire correspondant à la position
du volant et la trajectoire théorique1.Positionner le véhicule de telle sorte que la
trajectoire théorique passe entre les déli‐
mitations de l'aire de stationnement visée.2.Braquer le volant de telle sorte que la tra‐
jectoire correspondant à la position du vo‐
lant coïncide avec la trajectoire théorique.
Réglage de l'affichage
Luminosité Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.Seite 177Confort dynamiqueUtilisation177
Online Edition for Part no. 01 40 2 966 025 - X/15

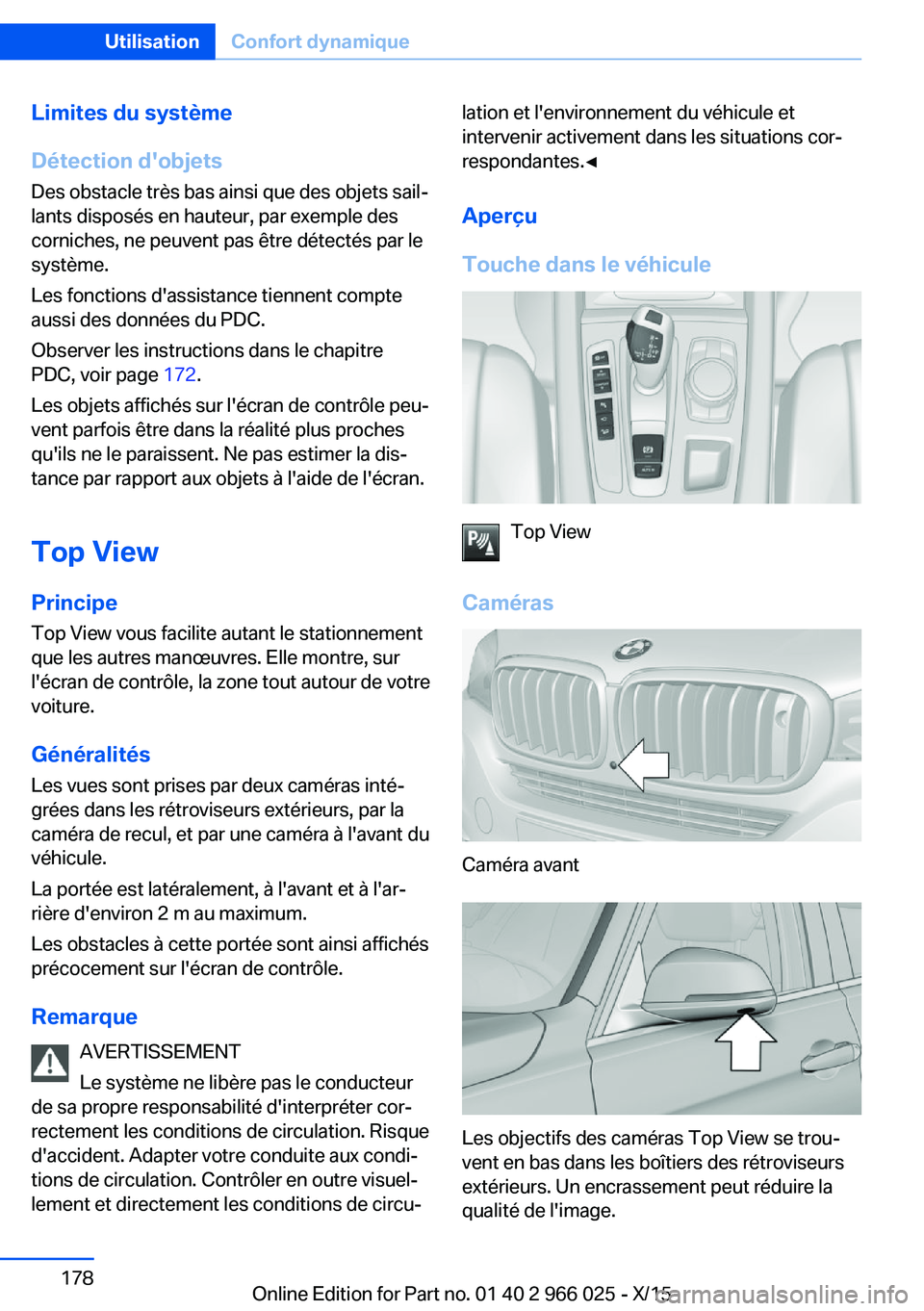

Limites du système
Détection d'objets Des obstacle très bas ainsi que des objets sail‐
lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Les fonctions d'assistance tiennent compte
aussi des données du PDC.
Observer les instructions dans le chapitre
PDC, voir page 172.
Les objets affichés sur l'écran de contrôle peu‐
vent parfois être dans la réalité plus proches
qu'ils ne le paraissent. Ne pas estimer la dis‐
tance par rapport aux objets à l'aide de l'écran.
Top View
Principe Top View vous facilite autant le stationnement
que les autres manœuvres. Elle montre, sur
l'écran de contrôle, la zone tout autour de votre
voiture.
Généralités
Les vues sont prises par deux caméras inté‐
grées dans les rétroviseurs extérieurs, par la
caméra de recul, et par une caméra à l'avant du
véhicule.
La portée est latéralement, à l'avant et à l'ar‐
rière d'environ 2 m au maximum.
Les obstacles à cette portée sont ainsi affichés
précocement sur l'écran de contrôle.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Top View
Caméras
Caméra avant
Les objectifs des caméras Top View se trou‐
vent en bas dans les boîtiers des rétroviseurs
extérieurs. Un encrassement peut réduire la
qualité de l'image.
Seite 178UtilisationConfort dynamique178
Online Edition for Part no. 01 40 2 966 025 - X/15

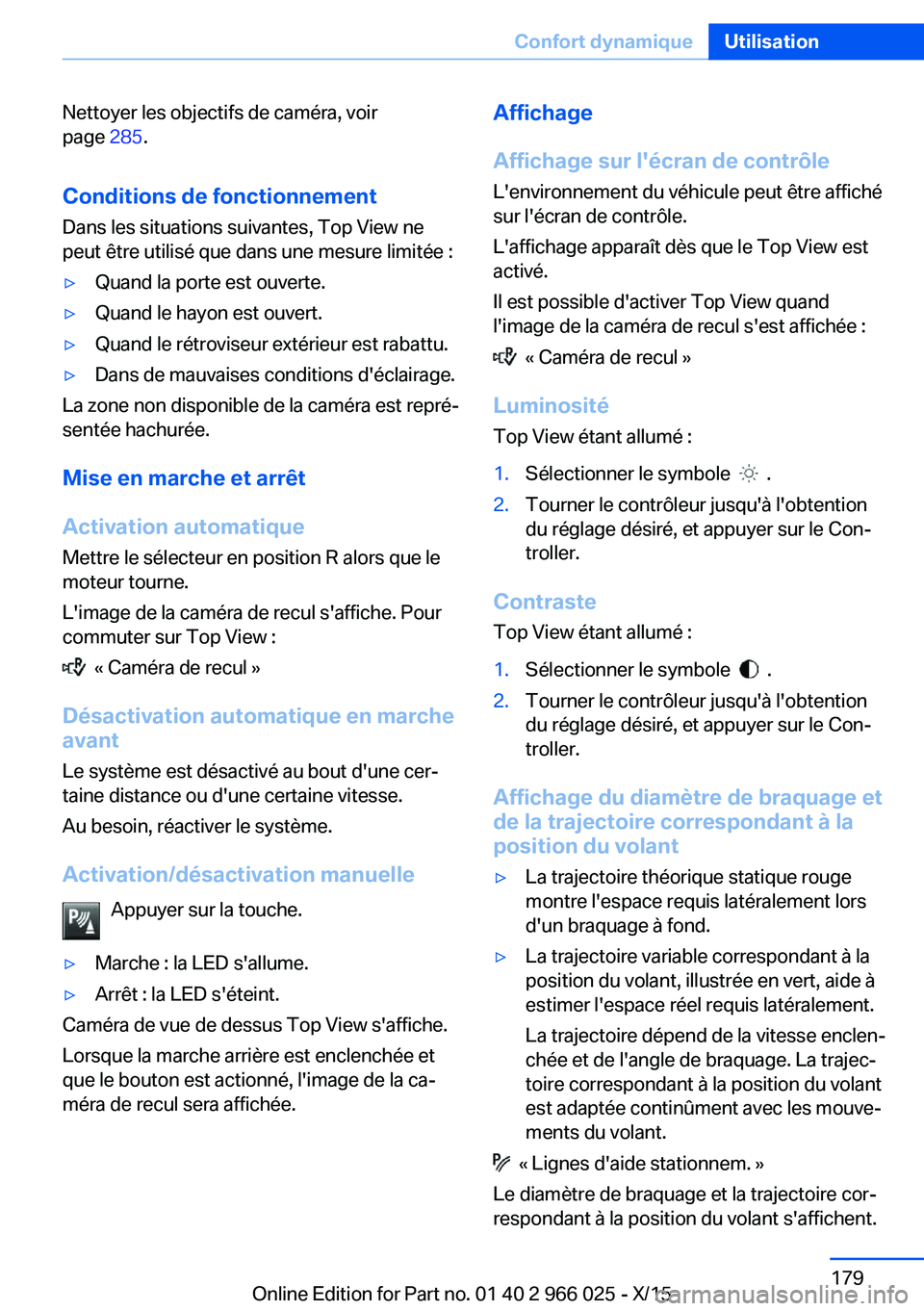

Nettoyer les objectifs de caméra, voir
page 285.
Conditions de fonctionnement Dans les situations suivantes, Top View ne
peut être utilisé que dans une mesure limitée :▷Quand la porte est ouverte.▷Quand le hayon est ouvert.▷Quand le rétroviseur extérieur est rabattu.▷Dans de mauvaises conditions d'éclairage.
La zone non disponible de la caméra est repré‐
sentée hachurée.
Mise en marche et arrêt
Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
L'image de la caméra de recul s'affiche. Pour
commuter sur Top View :
« Caméra de recul »
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Appuyer sur la touche.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Caméra de vue de dessus Top View s'affiche.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Affichage
Affichage sur l'écran de contrôle L'environnement du véhicule peut être affiché
sur l'écran de contrôle.
L'affichage apparaît dès que le Top View est
activé.
Il est possible d'activer Top View quand
l'image de la caméra de recul s'est affichée :
« Caméra de recul »
Luminosité Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Affichage du diamètre de braquage et
de la trajectoire correspondant à la
position du volant
▷La trajectoire théorique statique rouge
montre l'espace requis latéralement lors
d'un braquage à fond.▷La trajectoire variable correspondant à la
position du volant, illustrée en vert, aide à
estimer l'espace réel requis latéralement.
La trajectoire dépend de la vitesse enclen‐
chée et de l'angle de braquage. La trajec‐
toire correspondant à la position du volant
est adaptée continûment avec les mouve‐
ments du volant.
« Lignes d'aide stationnem. »
Le diamètre de braquage et la trajectoire cor‐
respondant à la position du volant s'affichent.
Seite 179Confort dynamiqueUtilisation179
Online Edition for Part no. 01 40 2 966 025 - X/15

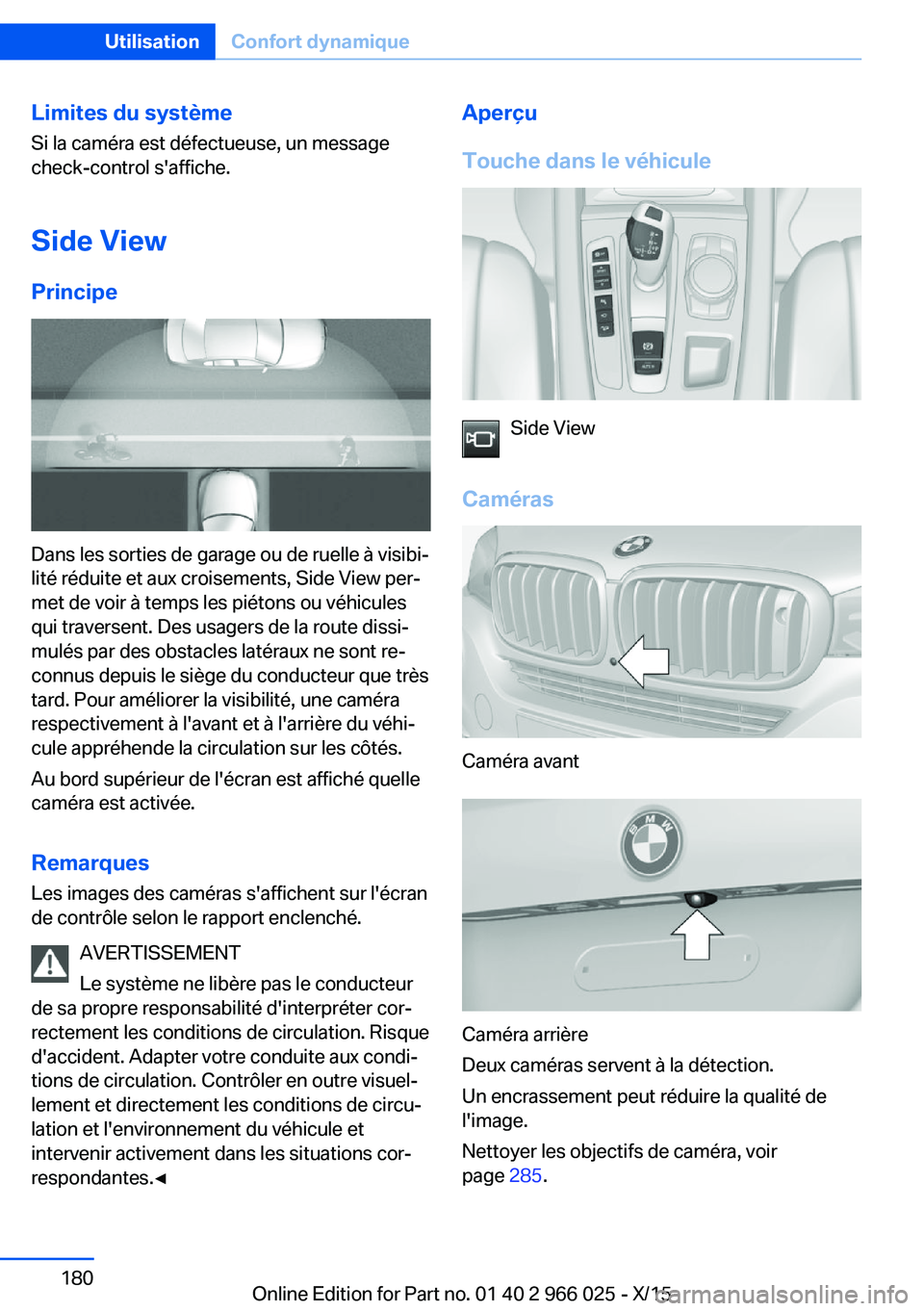

Limites du systèmeSi la caméra est défectueuse, un message
check-control s'affiche.
Side View Principe
Dans les sorties de garage ou de ruelle à visibi‐
lité réduite et aux croisements, Side View per‐
met de voir à temps les piétons ou véhicules
qui traversent. Des usagers de la route dissi‐
mulés par des obstacles latéraux ne sont re‐
connus depuis le siège du conducteur que très
tard. Pour améliorer la visibilité, une caméra
respectivement à l'avant et à l'arrière du véhi‐
cule appréhende la circulation sur les côtés.
Au bord supérieur de l'écran est affiché quelle
caméra est activée.
Remarques
Les images des caméras s'affichent sur l'écran
de contrôle selon le rapport enclenché.
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Side View
Caméras
Caméra avant
Caméra arrière
Deux caméras servent à la détection.
Un encrassement peut réduire la qualité de
l'image.
Nettoyer les objectifs de caméra, voir
page 285.
Seite 180UtilisationConfort dynamique180
Online Edition for Part no. 01 40 2 966 025 - X/15
