Page 121 of 272
Schimbarea unei roţi
11 9
7

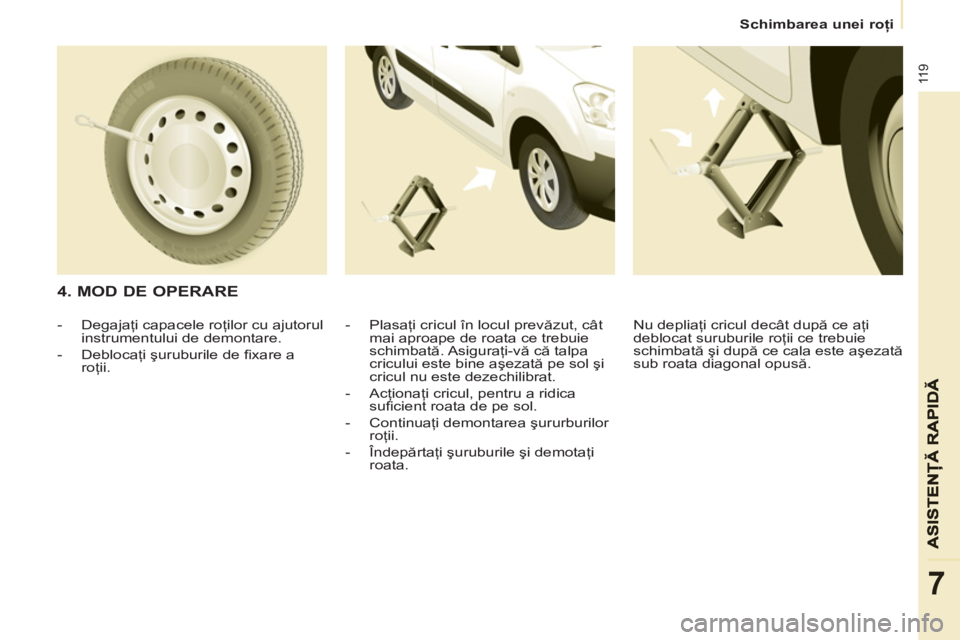

4. MOD DE OPERARE
- Plasaţi cricul în locul prevăzut, cât
mai aproape de roata ce trebuie
schimbată. Asiguraţi-vă că talpa
cricului este bine aşezată pe sol şi
cricul nu este dezechilibrat.
- Acţionaţi cricul, pentru a ridica
sufi cient roata de pe sol.
- Continuaţi demontarea şururburilor
roţii.
- Îndepărtaţi şuruburile şi demotaţi
roata.
- Degajaţi capacele roţilor cu ajutorul
instrumentului de demontare.
- Deblocaţi şuruburile de fi xare a
roţii. Nu depliaţi cricul decât după ce aţi
deblocat suruburile roţii ce trebuie
schimbată şi după ce cala este aşezată
sub roata diagonal opus
ă.
Page 122 of 272
Schimbarea unei roţi
120
- Coborâţi vehiculul complet prin
plierea cricului, apoi îndepărtaţi
cricul.
- Strângeţi defi nitiv şuruburile, cu
cheia si blocaţi-le fără a forţa.
- Depuneţi roata defectă în suport.
- Agăţaţi suportul pe cârlig, apoi
ridicaţi-l cu şurubul şi cheia.
Nu intraţi niciodată sub un vehicul
ridicat cu un cric (folosiţi un suport
rigid fi x). Nu folosiţi niciodată o
scula actionata electric în locul cheii de
roată.

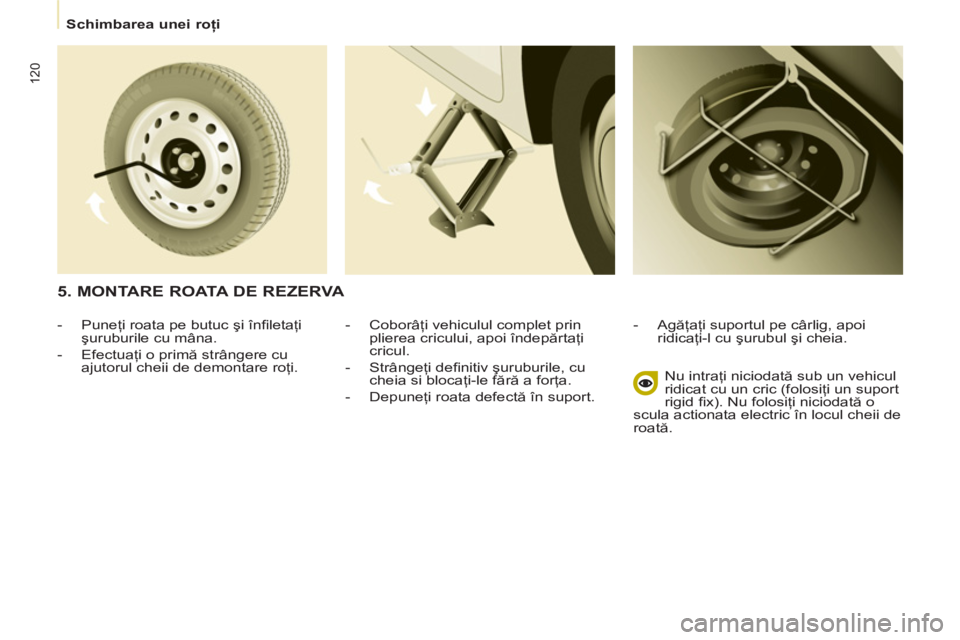

5. MONTARE ROATA DE REZERVA
- Puneţi roata pe butuc şi înfi letaţi
şuruburile cu mâna.
- Efectuaţi o primă strângere cu
ajutorul cheii de demontare roţi.
Page 123 of 272
Protecţie împotriva zăpezii
121
ASISTENŢĂ RAPID
Ă
7
OBTURATOR DETASABIL
PENTRU ZAPADA
În funcţie de destinaţie, obturatorul
detaşabil pentru zăpadă se montează
pe partea inferioară a barei de
protecţie din faţă, pentru evitarea
înzăpezirii la nivelul ventilatorului de
răcire a radiatorului.
Nu uitaţi să îndepărtaţi obturatorul
detaşabil pentru zăpadă dacă
temperatura exterioară este mai mare
de 10°C (nu există risc de ninsoare)
sau dacă tractaţi.
MONTARE
DEMONTARE
- Treceţi cu o şurubelniţă la nivelul
orifi ciului afl at în apropierea fi ecărui
clips.
- Folosiţi şurubelniţa ca o pârghie
pentru a desprinde fi ecare clips B
în parte.
- Aşezaţi obturatorul mobil de
zăpadă în faţa pionului său de
centrare A
pe bara de protecţie din
faţă.
- Fixaţi-l apăsând la nivelul fi ecărui
clips B
afl at în cele patru colţuri.
6. REMONTARE ROATA
REPARATA
Remontarea roţii este aceeaşi
cu etapa 5, fără a uita să montaţi
capacul rotii.
Capitolul 8, partea "Elemente
de identifi care" pentru a localiza
eticheta pneurilor.
Capitolul 2, partea "Post de
conducere", secţiunea "Detectare
pneu dezumfl at" pentru
recomandările legate de schimbarea
unei roţi cu senzor de detectare a
pierderii de presiune.
Roata de rezervă nu este
concepută pentru a rula pe
distanţe mari; verifi caţi cat mai
curand strângerea şuruburilor şi
presiunea roţii de rezervă în reţeaua
CITROËN sau la un Service autorizat.
Reparaţi şi remontaţi roata originală
cât mai curand posibil, în reţeaua
CITROËN sau intr-un Service
autorizat.
Page 124 of 272
Lanţuri pentru zăpadă
122

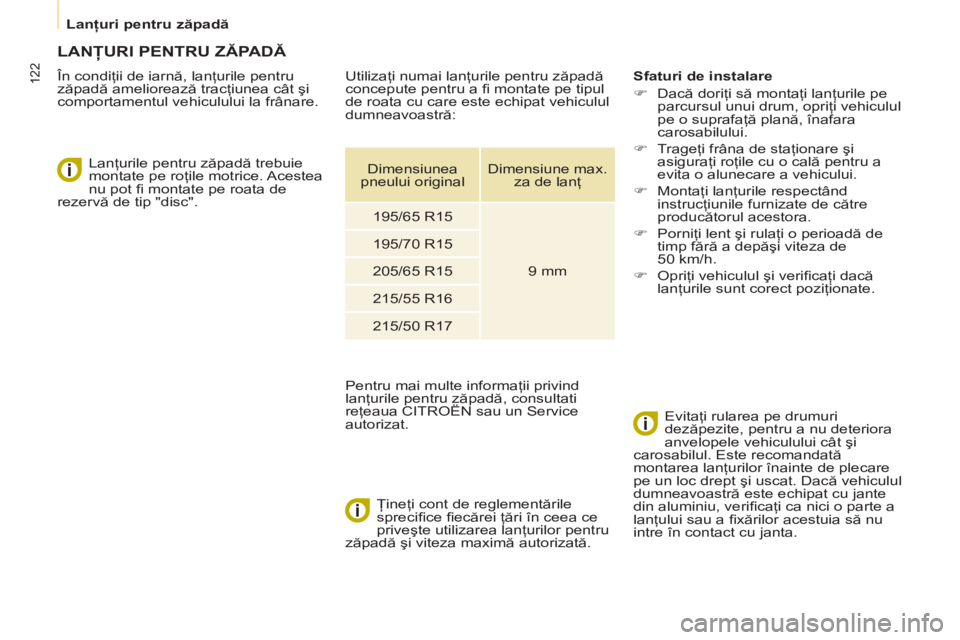

LANŢURI PENTRU ZĂPA DĂ
În condiţii de iarnă, lanţurile pentru
zăpadă ameliorează tracţiunea cât şi
comportamentul vehiculului la frânare.
Lanţurile pentru zăpadă trebuie
montate pe roţile motrice. Acestea
nu pot fi montate pe roata de
rezervă de tip "disc".
Ţineţi cont de reglementările
sprecifi ce fi ecărei ţări în ceea ce
priveşte utilizarea lanţurilor pentru
zăpadă şi viteza maximă autorizată.
Sfaturi de instalare
)
Dacă doriţi să montaţi lanţurile pe
parcursul unui drum, opriţi vehiculul
pe o suprafaţă plană, înafara
carosabilului.
)
Trageţi frâna de staţionare
şi
asiguraţi roţile cu o cală pentru a
evita o alunecare a vehicului.
)
Montaţi lanţurile respectând
instrucţiunile furnizate de către
producătorul acestora.
)
Porniţi lent şi rulaţi o perioadă de
timp fără a depăşi viteza de
50 km/h.
)
Opriţi vehiculul şi verifi caţi dacă
lanţurile sunt corect poziţionate.
Evitaţi rularea pe drumuri
dezăpezite, pentru a nu deteriora
anvelopele vehiculului cât şi
carosabilul. Este recomandată
montarea lanţurilor înainte de plecare
pe un loc drept şi uscat. Dacă vehiculul
dumneavoastră este echipat cu jante
din aluminiu, verifi caţi ca nici o parte a
lanţului sau a fi xărilor acestuia să nu
intre în contact cu janta.
Utilizaţi numai lanţurile pentru zăpadă
concepute pentru a fi montate pe tipul
de roata cu care este echipat vehiculul
dumneavoastră:
Pentru mai multe informaţii privind
lanţurile pentru zăpadă, consultati
reţeaua CITROËN sau un Service
autorizat.
Dimensiunea
pneului original
Dimensiune max.
za de lanţ
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Page 125 of 272
Schimbarea unui bec
123
ASISTENŢĂ RAPIDĂ
7

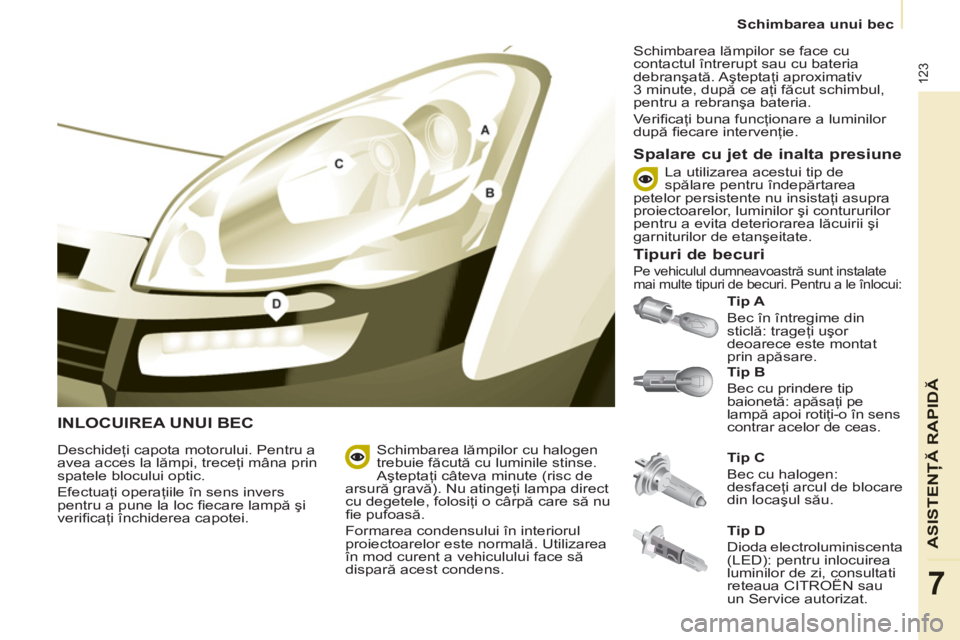

INLOCUIREA UNUI BEC
Tip B
Bec cu prindere tip
baionetă: apăsaţi pe
lampă apoi rotiţi-o în sens
contrar acelor de ceas.
Tip A
Bec în întregime din
sticlă: trageţi uşor
deoarece este montat
prin apăsare.
Deschideţi capota motorului. Pentru a
avea acces la lămpi, treceţi mâna prin
spatele blocului optic.
Efectuaţi operaţiile în sens invers
pentru a pune la loc fi ecare lampă şi
verifi caţi închiderea capotei.
Tip C
Bec cu halogen:
desfaceţi arcul de blocare
din locaşul său.
Schimbarea lămpilor cu halogen
trebuie făcută cu luminile stinse.
Aşteptaţi câteva minute (risc de
arsură gravă). Nu atingeţi lampa direct
cu degetele, folosiţi o cârpă care să
nu
fi e pufoasă.
Formarea condensului în interiorul
proiectoarelor este normală. Utilizarea
în mod curent a vehiculului face să
dispară acest condens. Schimbarea lămpilor se face cu
contactul întrerupt sau cu bateria
debranşată. Aşteptaţi aproximativ
3 minute, după ce aţi făcut schimbul,
pentru a rebranşa bateria.
Verifi caţi buna funcţionare a luminilor
după fi ecare intervenţie.
Spalare cu jet de inalta presiune
Tipuri de becuri
Pe vehiculul dumneavoastră sunt instalate
mai multe tipuri de becuri. Pentru a le înlocui:
La utilizarea acestui tip de
spălare pentru îndepărtarea
petelor persistente nu insistaţi asupra
proiectoarelor, luminilor şi contururilor
pentru a evita deteriorarea lăcuirii şi
garniturilor de etanşeitate.
Tip D
Dioda electroluminiscenta
(LED): pentru inlocuirea
luminilor de zi, consultati
reteaua CITROËN sau
un Service autorizat.
Page 126 of 272
Schimbarea unui bec
124
3.
Semnalizatoare
de
directie
Tip B
, PY21W - 21W (culoarea
chihlimbarului)
- Îndepărtaţi capacul trăgând de
bucata de cauciuc fl exibil.
- Rotiţi soclul lămpii în sens invers
acelor de ceasornic un sfert de
tură.
- Scoateţi lampa apăsând uşor
pe aceasta şi rotindu-o în sens
antiorar.
- Înlocuiţi lampa.
- Ve r ifi caţi buna prindere a
capacului pe întreg exteriorul său
pentru a asigura etanşeitatea.
2.
Lumini de pozitie
Tip A
, W5W - 5W
- Scoateţi capacul trăgând de
bucata din cauciuc moale.
- Scoateţi soclul becului, montat
prin apăsare, trăgând de
conector.
- Înlocuiţi becul.
- Verifi caţi buna montare a
capacului pe întreaga sa
suprafaţă pentru a asigura
etanşeitatea.

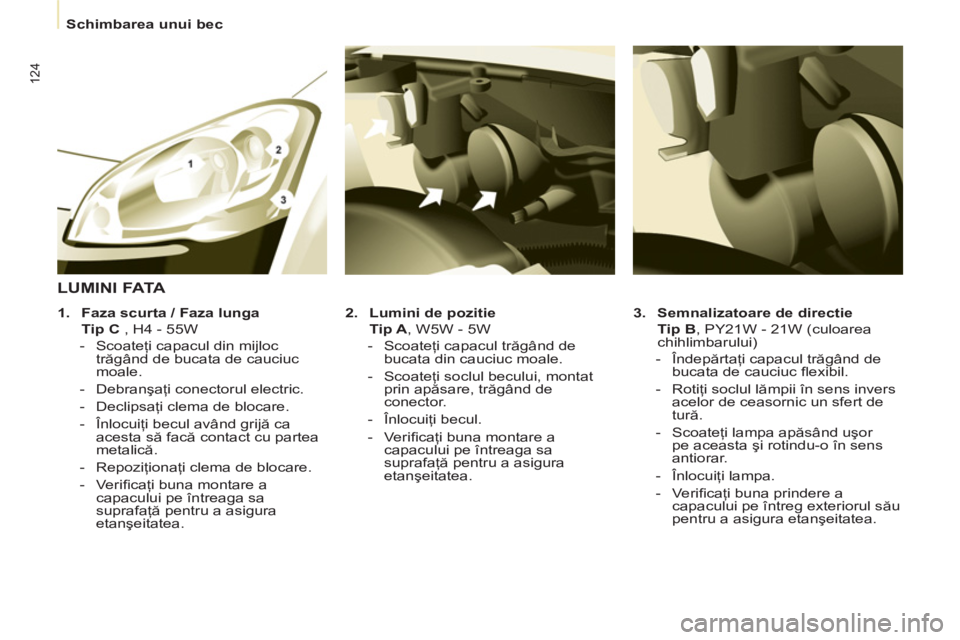

LUMINI FATA
1.
Faza scurta / Faza lunga
Tip C
, H4 - 55W
- Scoateţi capacul din mijloc
trăgând de bucata de cauciuc
moale.
- Debranşaţi conectorul electric.
- Declipsaţi clema de blocare.
- Înlocuiţi becul având grijă ca
acesta să facă contact cu partea
metalică.
- Repoziţionaţi clema de blocare.
- Verifi caţi buna montare a
capacului pe întreaga sa
suprafaţă pentru a asigura
etanşeitatea.
Page 127 of 272
Schimbarea unui bec
125
7

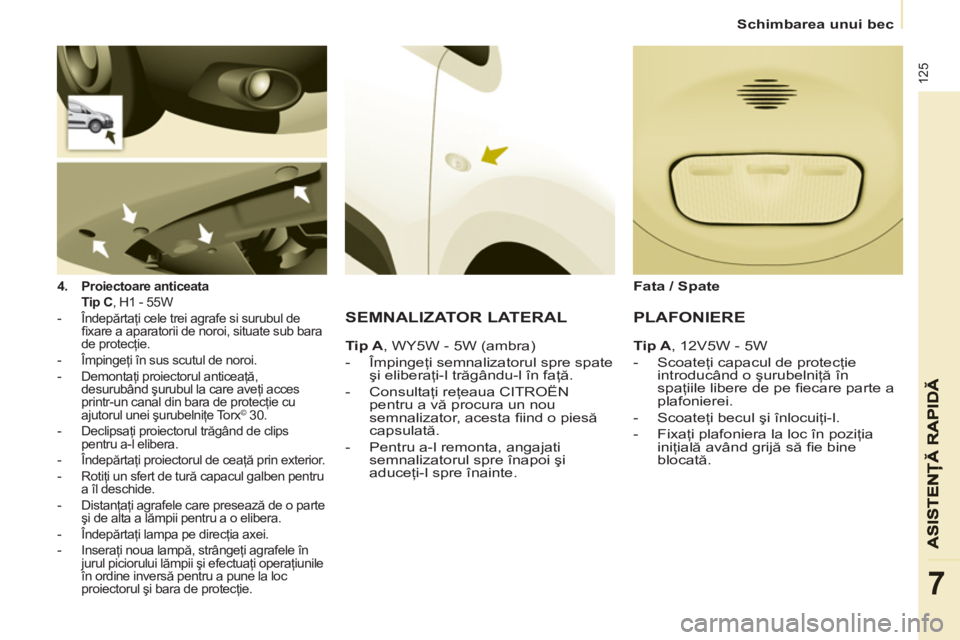

4.
Proiectoare anticeata
Tip C
, H1 - 55W
- Îndepărtaţi cele trei agrafe si surubul de
fi xare a aparatorii de noroi, situate sub bara
de protecţie.
- Împingeţi în sus scutul de noroi.
- Demontaţi proiectorul anticeaţă,
desurubând şurubul la care aveţi acces
printr-un canal din bara de protecţie cu
ajutorul unei şurubelniţe Torx
© 30.
- Declipsaţi proiectorul trăgând de clips
pentru a-l elibera.
- Îndepărtaţi proiectorul de ceaţă prin exterior.
- Rotiţi un sfert de tură capacul galben pentru
a îl deschide.
- Distanţaţi agrafele care presează de o parte
şi de alta a lămpii pentru a o elibera.
- Îndepărtaţi lampa pe direcţia axei.
- Inseraţi noua lampă, strângeţi agrafele în
jurul piciorului lămpii şi efectuaţi operaţiunile
în ordine inversă pentru a pune la loc
proiectorul şi bara de protecţie.
SEMNALIZATOR LATERAL
Tip A
, WY5W - 5W (ambra)
- Împingeţi semnalizatorul spre spate
şi eliberaţi-l trăgându-l în faţă.
- Consultaţi reţeaua CITROËN
pentru a vă procura un nou
semnalizator, acesta fi ind o piesă
capsulată.
- Pentru a-l remonta, angajati
semnalizatorul spre înapoi şi
aduceţi-l spre înainte.
Fata / Spate
PLAFONIERE
Tip A
, 12V5W - 5W
- Scoateţi capacul de protecţie
introducând o şurubelniţă în
spaţiile libere de pe fi ecare parte a
plafonierei.
- Scoateţi becul şi înlocuiţi-l.
- Fixaţi plafoniera la loc în poziţia
iniţială având grijă să fi e bine
blocată.
Page 128 of 272
Schimbarea unui bec
126
Pentru mai multe informaţii despre
becuri consultaţi tabelul: "Tipuri de
becuri".
1.
Stopuri / lumini de poziţie
Tip B
, P21/5W - 21/5W
2.
Semnalizatoare de direcţie
Tip B
, PY21W - 21W (ambră)
3.
Lumini de mers înapoi
Tip B
, P21W - 21W
4.
Lumini de ceaţă
Tip B
, P21W - 21W
- Descoperiţi becul ars înainte de a
deschide uşile spate la 180°.
Capitolul 2, partea "Deschideri".
- Scoateţi cele două şuruburi de
fi xare cu ajutorul şurubelniţei din
trusa de scule de sub scaunul din
partea dreaptă.
- Din exterior trageţi blocul optic.
- Ţinând blocul, debranşaţi
conectorul electric.
- Depărtaţi cele 4 lamele, apoi scoateţi suportul de bec.
- Scoateţi becul defect apăsând uşor
pe el şi rotindu-l în sens antiorar.
- Înlocuiţi becul.
La îndepărtarea blocului optic:
- cu volet, trageţi blocul spre centrul
vehiculului,
- cu uşi batante, trageţi blocul spre
dumneavoastră.
La remontare, vă rugăm să aveţi
grijă la poziţionarea corectă a
clemelor şi cablului de alimentare
pentru a nu îl secţiona.
După schimbarea lămpii
semnalizatorului spate, timpul de
reiniţializare este mai mare de
aproximativ 2 minute.

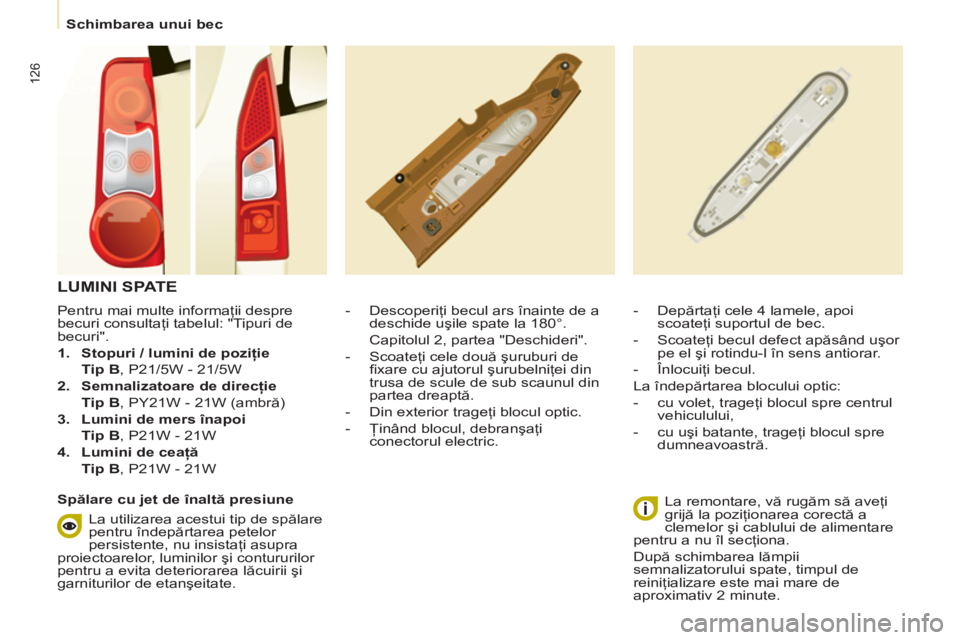

LUMINI SPATE
Spălare cu jet de înaltă presiune
La utilizarea acestui tip de spălare
pentru îndepărtarea petelor
persistente, nu insistaţi asupra
proiectoarelor, luminilor şi contururilor
pentru a evita deteriorarea lăcuirii şi
garniturilor de etanşeitate.
Page 129 of 272
Schimbarea unui bec
127
7

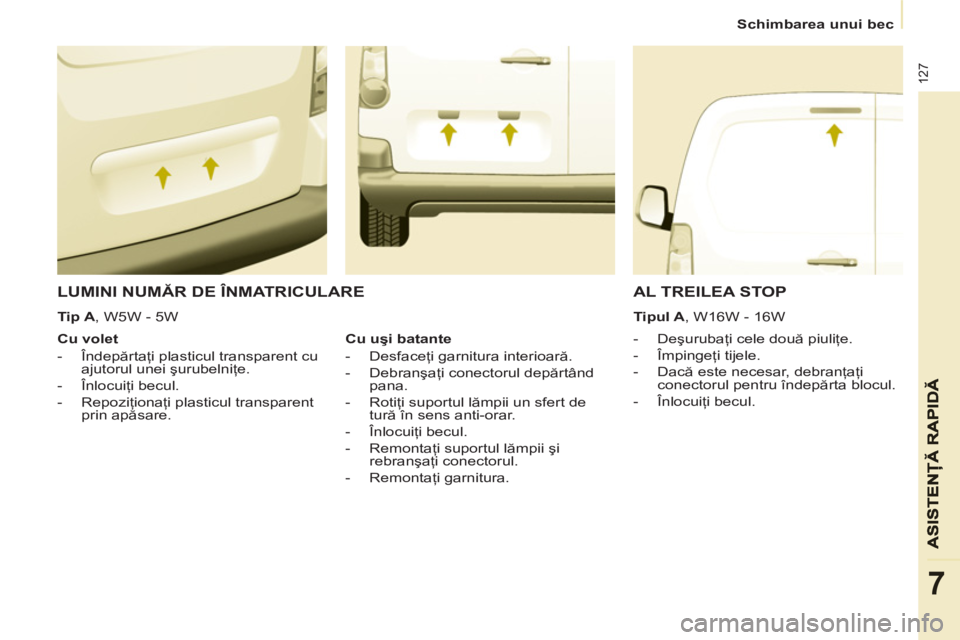

LUMINI NUMĂR DE ÎNMATRICULARE
- Deşurubaţi cele două piuliţe.
- Împingeţi tijele.
- Dacă este necesar, debranţaţi
conectorul pentru îndepărta blocul.
- Înlocuiţi becul.
Cu volet
- Îndepărtaţi plasticul transparent cu
ajutorul unei şurubelniţe.
- Înlocuiţi becul.
- Repoziţionaţi plasticul transparent
prin apăsare.
AL TREILEA STOP
TipuI A
, W16W - 16W
Cu uşi batante
- Desfaceţi garnitura interioară.
- Debranşaţi conectorul depărtând
pana.
- Rotiţi suportul lămpii un sfert de
tură în sens anti-orar.
- Înlocuiţi becul.
- Remontaţi suportul lămpii şi
rebranşaţi conectorul.
- Remontaţi garnitura.
Tip A
, W5W - 5W
Page 130 of 272

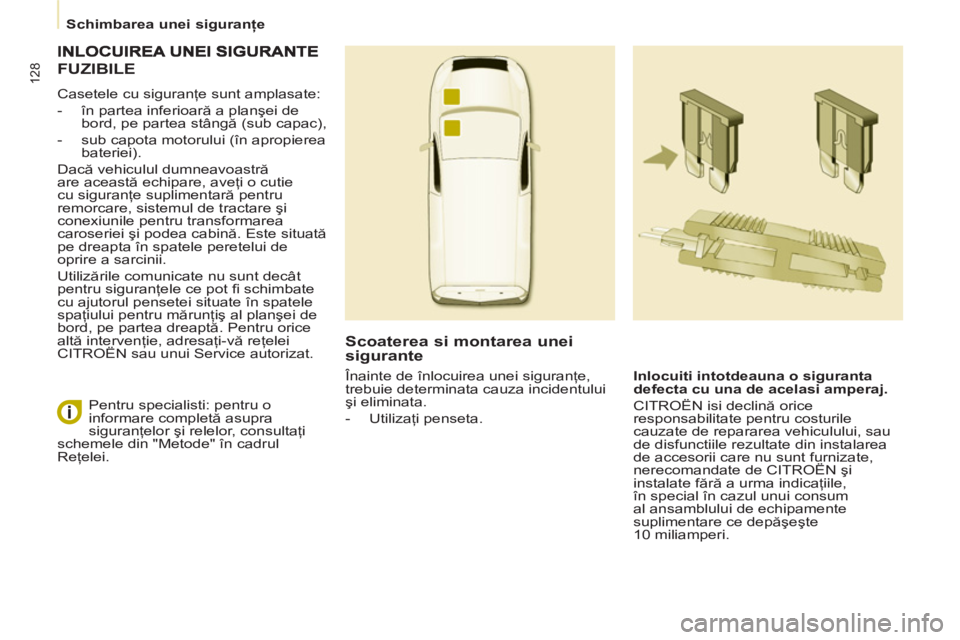

Schimbarea unei siguranţe
128FUZIBILE
Casetele cu siguranţe sunt amplasate:
- în partea inferioară a planşei de
bord, pe partea stângă (sub capac),
- sub capota motorului (în apropierea
bateriei).
Dacă vehiculul dumneavoastră
are această echipare, aveţi o cutie
cu siguranţe suplimentară pentru
remorcare, sistemul de tractare şi
conexiunile pentru transformarea
caroseriei şi podea cabină. Este situată
pe dreapta în spatele peretelui de
oprire a sarcinii.
Utilizările comunicate nu sunt decât
pentru siguranţele ce pot fi schimbate
cu ajutorul pensetei situate în spatele
spaţiului pentru mărunţiş al planşei de
bord, pe partea dreaptă. Pentru orice
altă intervenţie, adresaţi-vă reţelei
CITROËN sau unui Service autorizat.
Scoaterea si montarea unei
sigurante
Inlocuiti intotdeauna o siguranta
defecta cu una de acelasi amperaj.
CITROËN isi declină orice
responsabilitate pentru costurile
cauzate de repararea vehiculului, sau
de disfunctiile rezultate din instalarea
de accesorii care nu sunt furnizate,
nerecomandate de CITROËN şi
instalate fără a urma indicaţiile,
în special în cazul unui consum
al ansamblului de echipamente
suplimentare ce depăşeşte
10 miliamperi. Pentru specialisti: pentru o
informare completă asupra
siguranţelor şi relelor, consultaţi
schemele din "Metode" în cadrul
Reţelei. Înainte de înlocuirea unei siguranţe,
trebuie determinata cauza incidentului
şi eliminata.
- Utilizaţi penseta.
