CITROEN BERLINGO ELECTRIC 2015 Ghiduri De Utilizare (in Romanian)

Schimbarea unei siguranţe

129
7

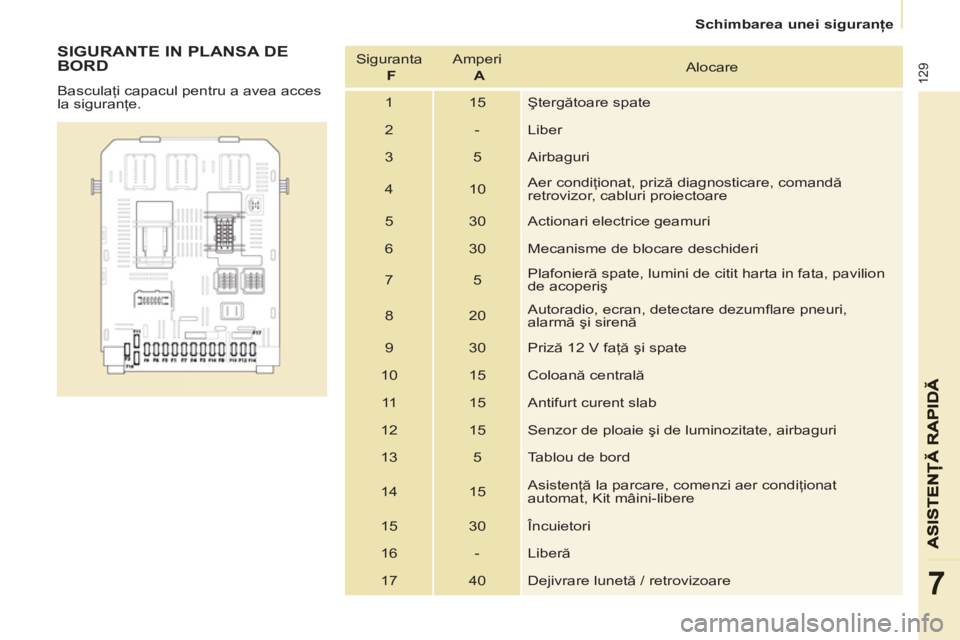

SIGURANTE IN PLANSA DE
BORD
Basculaţi capacul pentru a avea acces
la siguranţe. Siguranta
F
Amperi
A
Alocare
1 15 Ştergătoare spate
2 - Liber
3 5 Airbaguri
4 10 Aer condiţionat, priză diagnosticare, comandă
retrovizor, cabluri proiectoare
5 30 Actionari electrice geamuri
6 30 Mecanisme de blocare deschideri
7 5 Plafonieră spate, lumini de citit harta in fata, pavilion
de acoperiş
8 20 Autoradio, ecran, detectare dezumfl are pneuri,
alarmă şi sirenă
9 30 Priză 12 V faţă şi spate
10 15 Coloană centrală
11 15
Antifurt curent slab
12 15 Senzor de ploaie şi de luminozitate, airbaguri
13 5 Tablou de bord
14 15 Asistenţă la parcare, comenzi aer condiţionat
automat, Kit mâini-libere
15 30 Încuietori
16 - Liberă
17 40 Dejivrare lunetă / retrovizoare

Schimbarea unei siguranţe

130

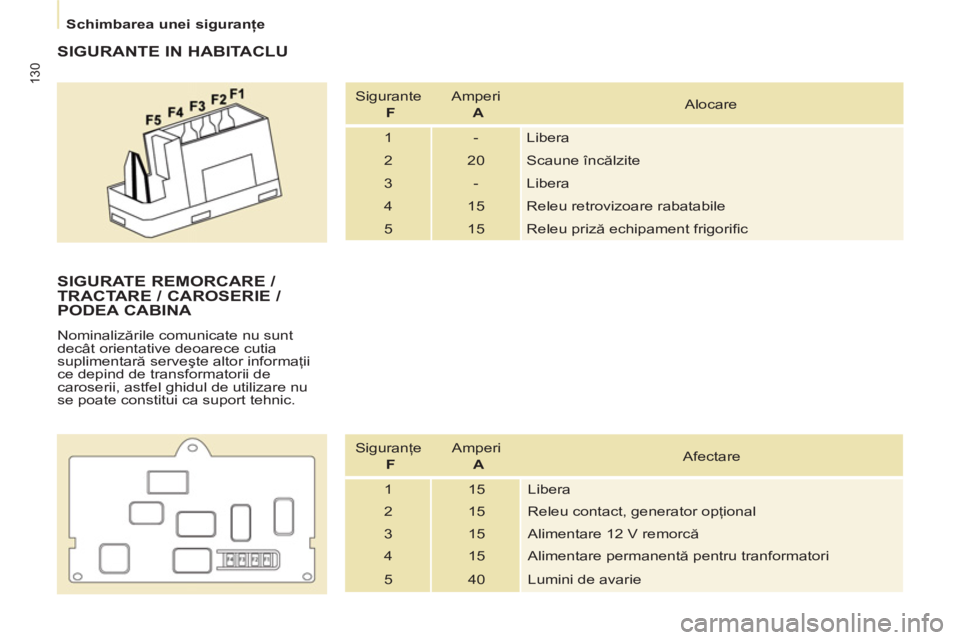

SIGURANTE IN HABITACLU

Sigurante
F
Amperi
A
Alocare
1 - Libera
2 20 Scaune încălzite
3 - Libera
4 15 Releu retrovizoare rabatabile
5 15 Releu priză echipament frigorifi c


SIGURATE REMORCARE /
TRACTARE / CAROSERIE /
PODEA CABINA
Nominalizările comunicate nu sunt
decât orientative deoarece cutia
suplimentară serveşte altor informaţii
ce depind de transformatorii de
caroserii, astfel ghidul de utilizare nu
se poate constitui ca suport tehnic.
Siguranţe
F
Amperi
A
Afectare
1 15 Libera
2 15 Releu contact, generator opţional
3 15 Alimentare 12 V remorcă
4 15 Alimentare permanentă pentru tranformatori
5 40 Lumini de avarie

Schimbarea unei siguranţe

131
7


SIGRANTE SUB CAPOTA
MOTORULUI
După ce aţi deschis capota, declipsaţi
şi basculaţi cutia pentru a avea acces
la siguranţe. Sigurante
F
Amperi
A
Afectare
1 20 Control motor
2 15 Claxon
3 10 Pompă spălător de geamuri fata si spate
4 20 Pompă spălător proiectoare sau LED
5 15 Subansamble motor
6 10 Senzor de unghi volan, ESC
7 10 Contactor stop, contactor ambreiaj
8 25 Demaror
9 10 Motor fascicul proiectoare, cutie gestionare
parc
10 30 Subansamble motor
11 40 Liberă
12 30 Ştergătoare
13 40 BSI (boîtier servitude intelligent)

14 30 Pompă
15 10 Fază lungă dreapta
16 10 Fază lungă stânga
17 15 Fază scurtă dreapta
18 15 Fază scurtă stânga

Schimbarea unui ştergător

132


Aducere stergatoare in pozitie
de intretinere


- La mai puţin de un minut după
ce aţi taiat contactul, actionaţi
comanda ştergătoarelor de parbriz
în jos, pentru a aduce stergatoarele
paralel cu montantii parbrizului
(pozitie specifi ca).
Inlocuire lamela de stergator de
parbriz


- Ridicaţi braţul.

- Desprindeti lamela şi îndepărtaţi-o.

- Montaţi lamela noua.

- Rabateţi braţul.
Pentru a readuce stergatoarele in
pozitie, puneţi contactul şi activaţi
comanda ştergătoarelor de parbriz.
Inlocuire lamela de stergator de
luneta


- Ridicaţi braţul, apoi desprindeti
lamela şi îndepărtaţi-o.

- Montaţi noua lamelă şi coborâţi
braţul.



INLOCUIRE LAMELA DE STERGATOR DE PARBRIZ

Remorcarea

133
ASISTENŢĂ RAPID
Ă
7


Fara ridicare (cu cele 4 roti pe
sol)
Trebuie să folosiţi întotdeauna o bară
de remorcare.

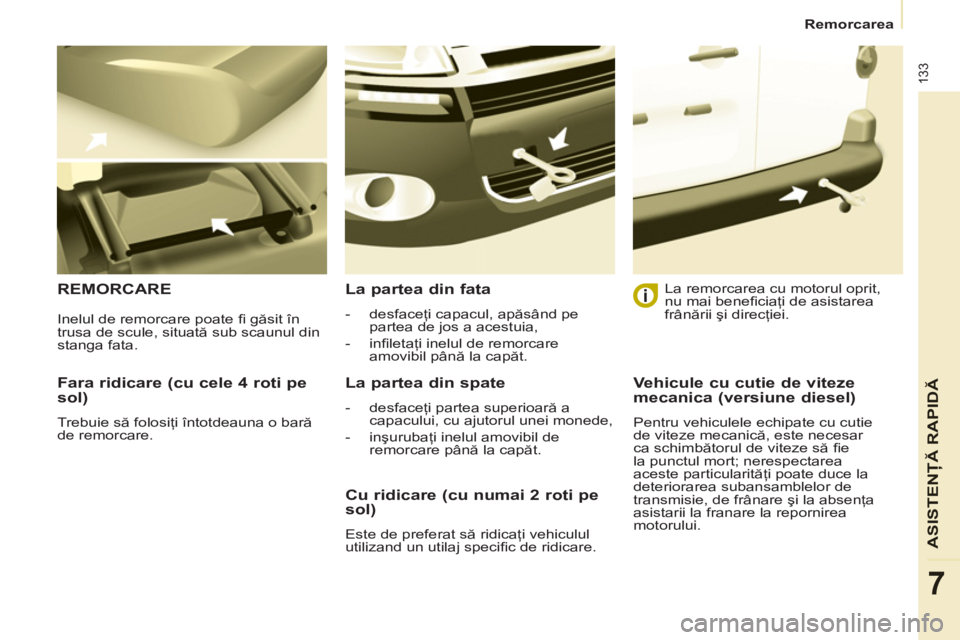

REMORCARE
La partea din fata



- desfaceţi capacul, apăsând pe
partea de jos a acestuia,

- infi letaţi inelul de remorcare
amovibil până la capăt.



La partea din spate



- desfaceţi partea superioară a
capacului, cu ajutorul unei monede,

- inşurubaţi inelul amovibil de
remorcare până la capăt.

La remorcarea cu motorul oprit,
nu mai benefi ciaţi de asistarea
frânării şi direcţiei.


Cu ridicare (cu numai 2 roti pe
sol)
Este de preferat să ridicaţi vehiculul
utilizand un utilaj specifi c de ridicare. Inelul de remorcare poate fi găsit în
trusa de scule, situată sub scaunul din
stanga fata.

Vehicule cu cutie de viteze
mecanica (versiune diesel)
Pentru vehiculele echipate cu cutie
de viteze mecanică, este necesar
ca schimbătorul de viteze să fi e
la punctul mort; nerespectarea
aceste particularităţi poate duce la
deteriorarea subansamblelor de
transmisie, de frânare şi la absenţa
asistarii la franare la repornirea
motorului.

134

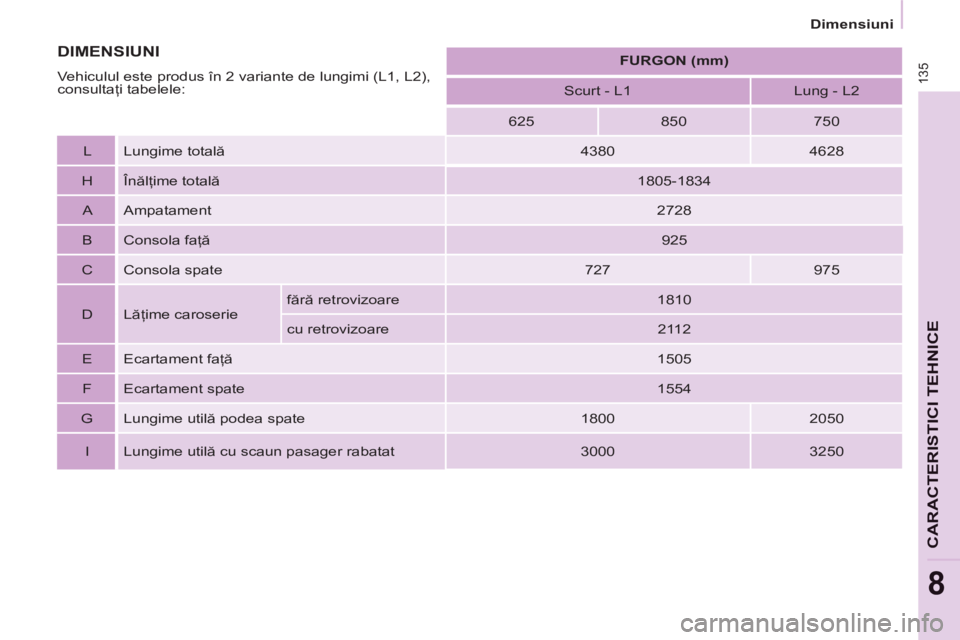

Dimensiuni

135


Dimensiuni

CARACTERISTICI TEHNIC
E
8

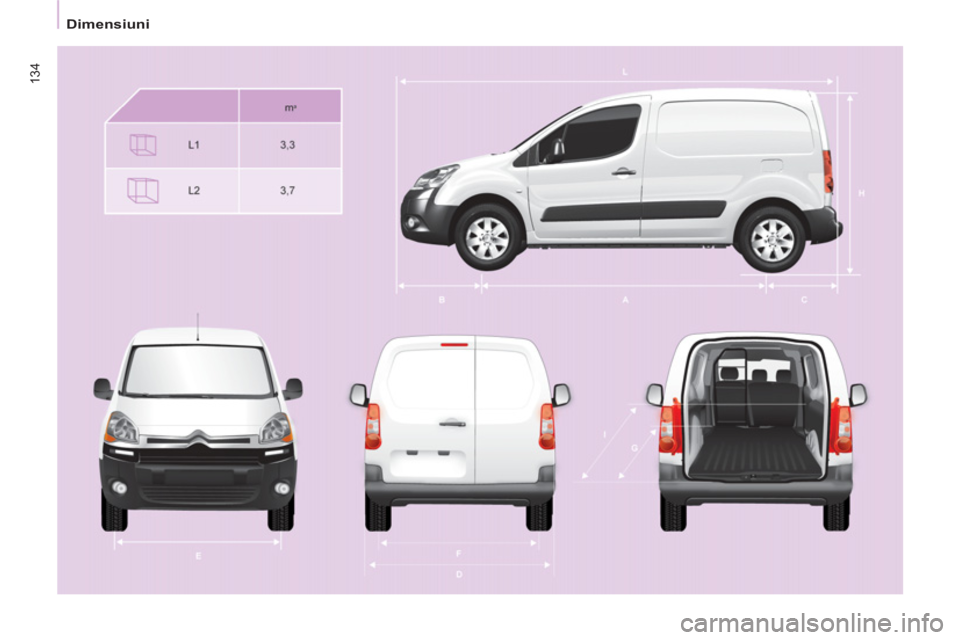

FURGON (mm)



Scurt - L1
Lung - L2

625
850
750

L Lungime totală
4380
4628

H Înălţime totală
1805-1834

A Ampatament
2728

B Consola faţă
925

C Consola spate
727
975

D Lăţime caroserie fără retrovizoare
1810
cu retrovizoare
2112

E Ecartament faţă
1505

F Ecartament spate
1554

G Lungime utilă podea spate
1800
2050

I Lungime utilă cu scaun pasager rabatat
3000
3250
DIMENSIUNI DIMENSIUNI

Vehiculul este produs în 2 variante de lungimi (L1, L2),
consultaţi tabelele:

Dimensiuni

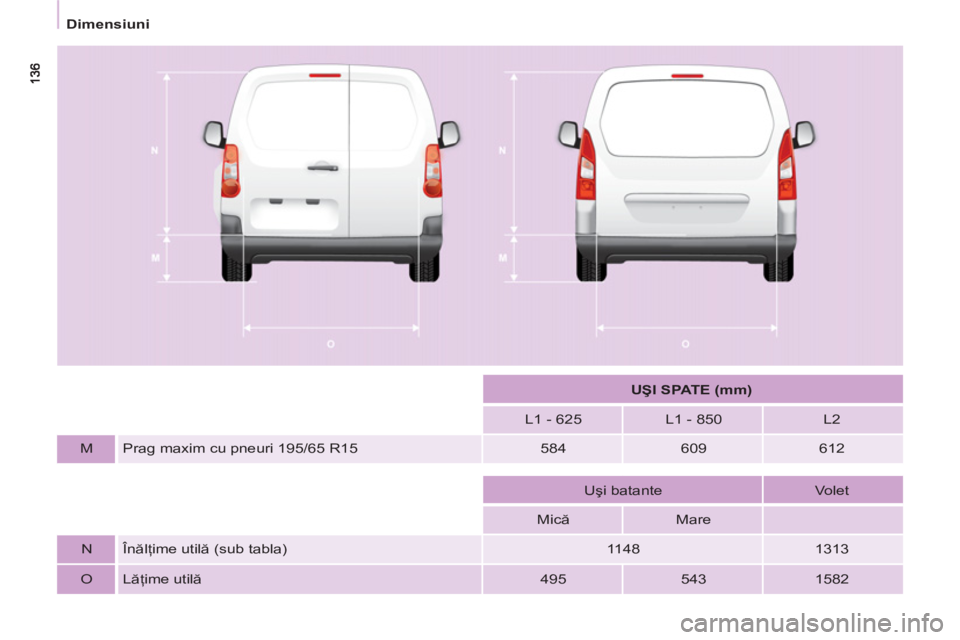

UŞI SPATE (mm)



L1
- 625
L1 - 850
L2

M Prag maxim cu pneuri 195/65 R15
584
609
612









Uşi batante
Volet

Mică

Mare






N Înălţime utilă (sub tabla)
1148
1313

O Lăţime utilă
495
543
1582

137


Dimensiuni

CARACTERISTICI TEHNIC
E
8

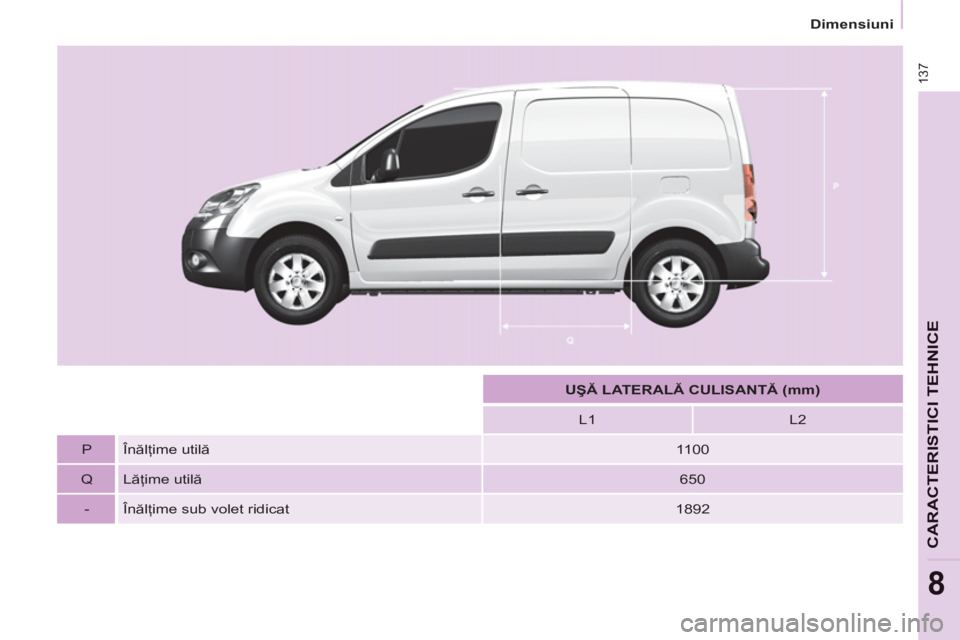

UŞĂ LATERALĂ CULISANTĂ (mm)



L1
L2

P
Înălţime utilă

1100

Q
Lăţime utilă

650

-
Înălţime sub volet ridicat
1892

138


Dimensiuni

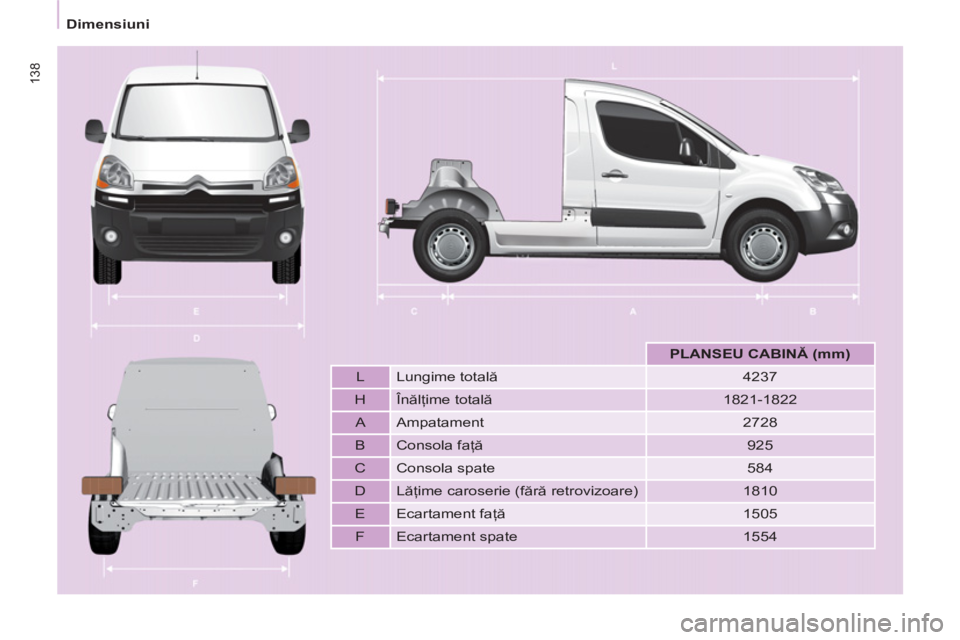

PLANSEU CABINĂ (mm)



L Lungime totală
4237

H Înălţime totală
1821-1822

A Ampatament
2728

B Consola faţă
925

C Consola spate
584

D Lăţime caroserie (fără retrovizoare)
1810

E Ecartament faţă
1505

F Ecartament spate
1554
