Wymiana bezpiecznika

129
7


BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki

F
Ampery
A
Funkcja
1 15 Wycieraczka tylnej szyby
2 - Wolny
3 5 Poduszki powietrzne
4 10 Klimatyzacja, gniazdo diagnostyczne, przełącznik
lusterka wstecznego, wiązka refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w ogumieniu, alarm i syrena
9 30 Gniazdo 12 V przednie i tylne
10 15 Kolumna środkowa
11 15 Niskie napięcie stacyjki
12 15 Czujnik deszczu i natężenia światła, poduszki
powietrzne
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie klimatyzacją
automatyczną, zestaw g
łośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby/lusterek wstecznych

Wymiana bezpiecznika

130

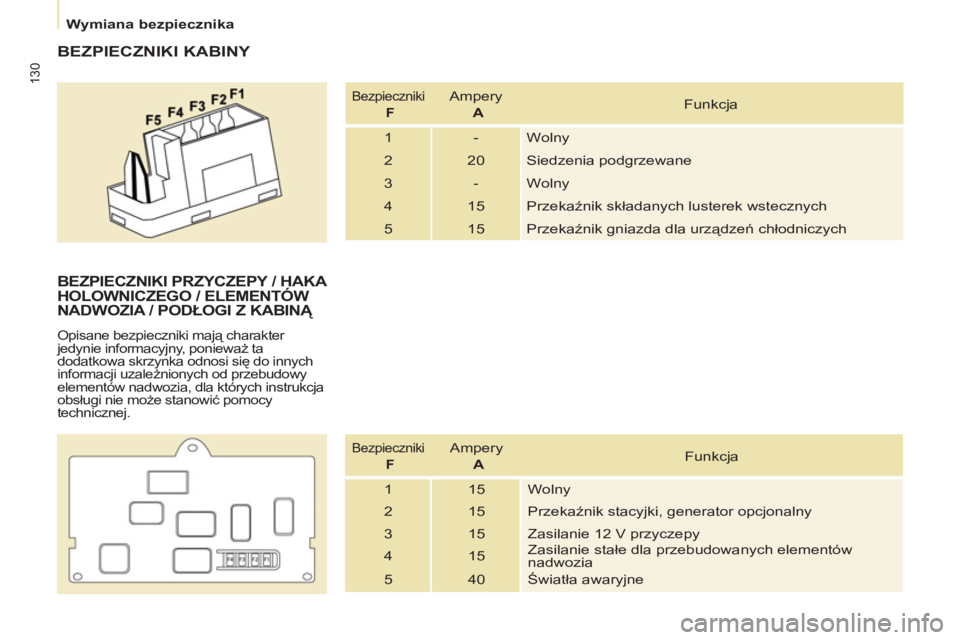

BEZPIECZNIKI KABINY

Bezpieczniki
F
Ampery
A
Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych


BEZPIECZNIKI PRZYCZEPY / HAKA
HOLOWNICZEGO / ELEMENTÓW
NADWOZIA / PODŁOGI Z KABINĄ

Opisane bezpieczniki mają charakter
jedynie informacyjny, ponieważ ta
dodatkowa skrzynka odnosi się do innych
informacji uzależnionych od przebudowy
elementów nadwozia, dla których instrukcja
obsługi nie może stanowić pomocy
technicznej.
Bezpieczniki

F
Ampery
A
Funkcja
1 15 Wolny
2 15 Przekaźnik stacyjki, generator opcjonalny
3 15 Zasilanie 12 V przyczepy
4 15 Zasilanie stałe dla przebudowanych elementów
nadwozia
5 40 Światła awaryjne

Wymiana bezpiecznika

131
7


BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy silnika, odpiąć i
odchylić skrzynkę, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki
F
Ampery
A
Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów lub LED
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik korekcji refl ektorów, moduł zarządzania
parkowaniem
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17
15 Światło mijania prawe
18 15 Światło mijania lewe

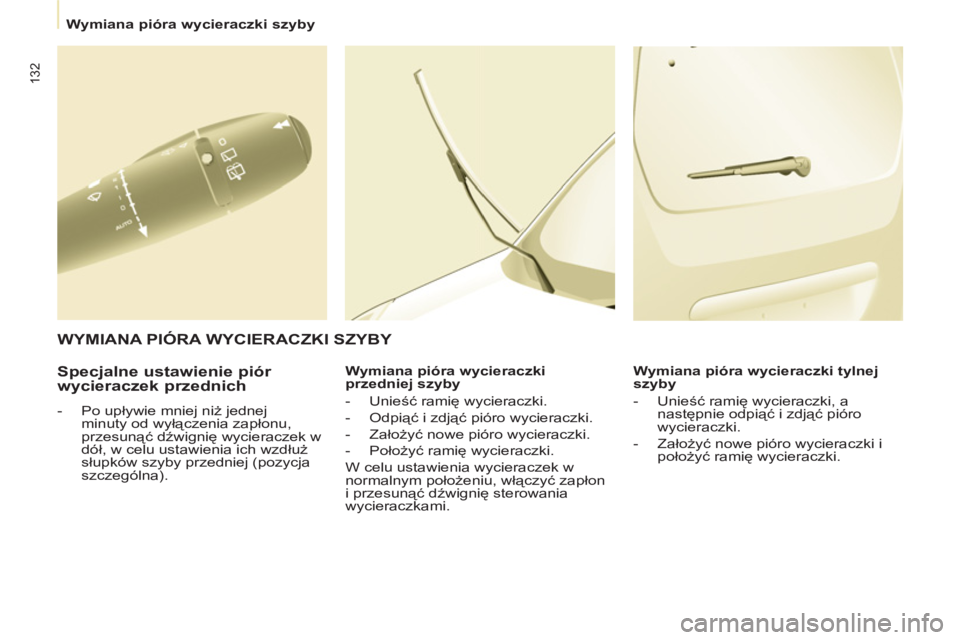

Wymiana pióra wycieraczki szyby

132


Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
Wymiana pióra wycieraczki
przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Wymiana pióra wycieraczki tylnej
szyby


- Unieść ramię wycieraczki, a następnie odpiąć i zdjąć pióro
wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.



WYMIANA PIÓRA WYCIERACZKI SZYBY

Holowanie pojazdu

133
SZYBKA POMO
C
7


Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.

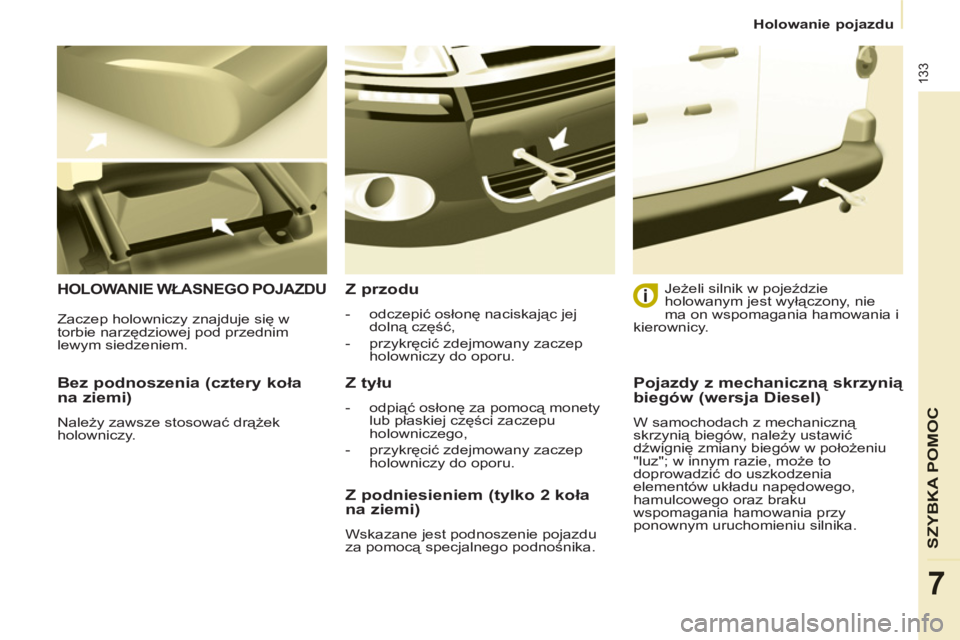

HOLOWANIE WŁASNEGO POJAZDU

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.

Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.


Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika. Zaczep holowniczy znajduje się w
torbie narzędziowej pod przednim
lewym siedzeniem.

Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.

134
Wymiary

135
Wymiary

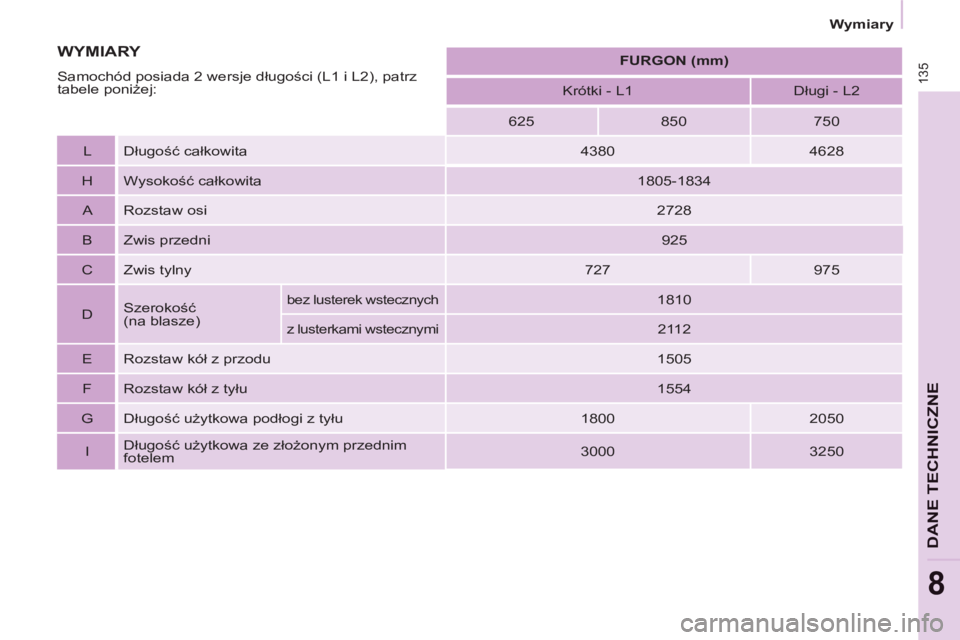

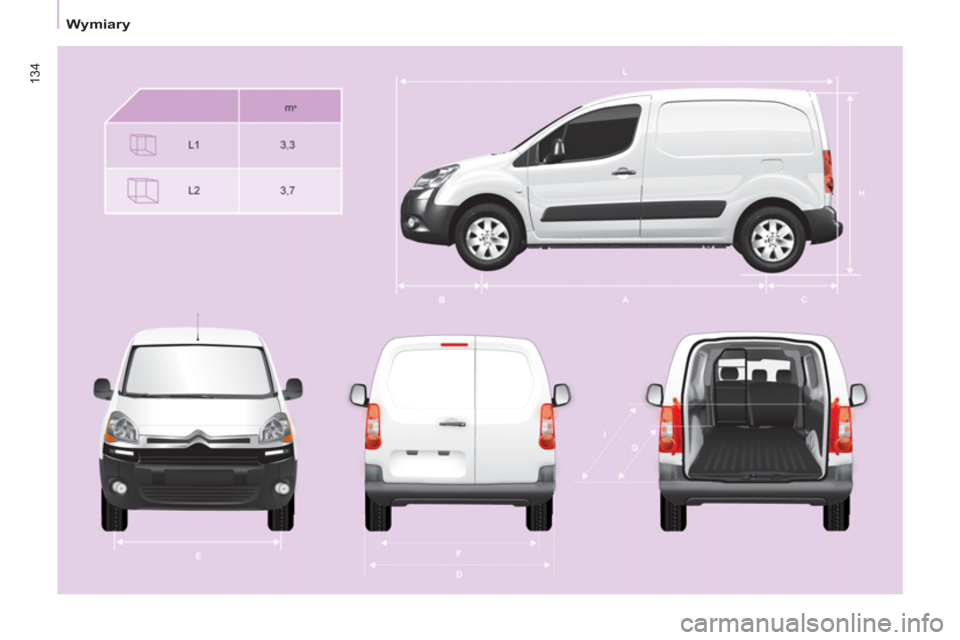

DANE TECHNICZNE
8





FURGON (mm)



Krótki - L1
Długi - L2

625
850
750

L Długość całkowita
4380
4628

H Wysokość całkowita
1805-1834

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
727
975

D Szerokość
(na blasze)
bez lusterek wstecznych

1810

z lusterkami wstecznymi

2112

E Rozstaw kół z przodu
1505

F Rozstaw kół z tyłu
1554

G Długość użytkowa podłogi z tyłu
1800
2050

I Długość użytkowa ze złożonym przednim
fotelem
3000
3250
WYMIARY WYMIARY

Samochód posiada 2 wersje długości (L1 i L2), patrz
tabele poniżej:

Wymiary

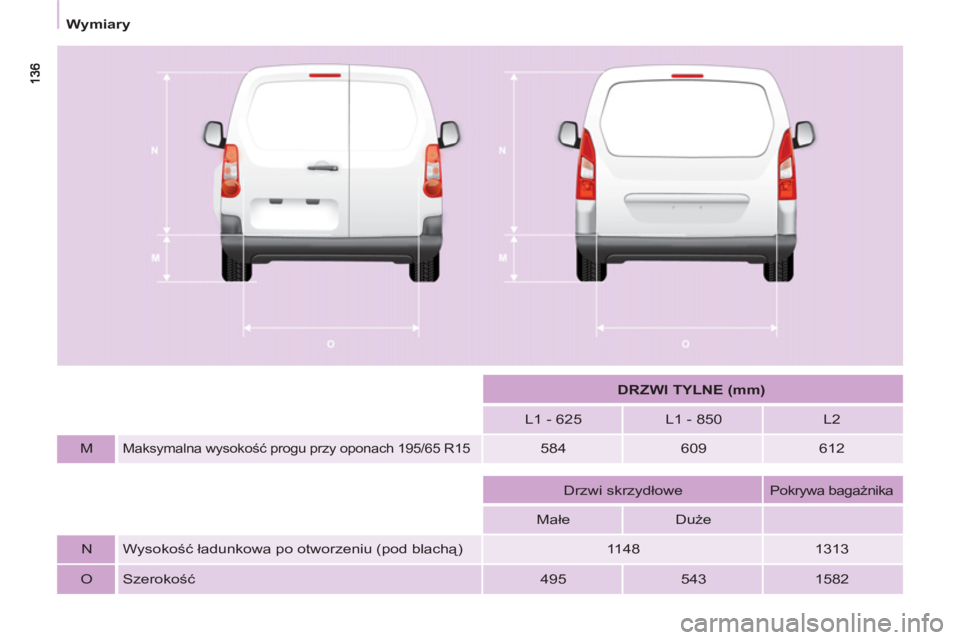

DRZWI TYLNE (mm)



L1 - 625
L1 - 850
L2

M

Maksymalna wysokość progu przy oponach 195/65 R15

584
609
612









Drzwi skrzydłowe

Pokrywa bagażnika


Małe
Duże





N Wysokość ładunkowa po otworzeniu (pod blachą)
1148
1313

O Szerokość
495
543
1582

137
Wymiary
DANE TECHNICZNE
8

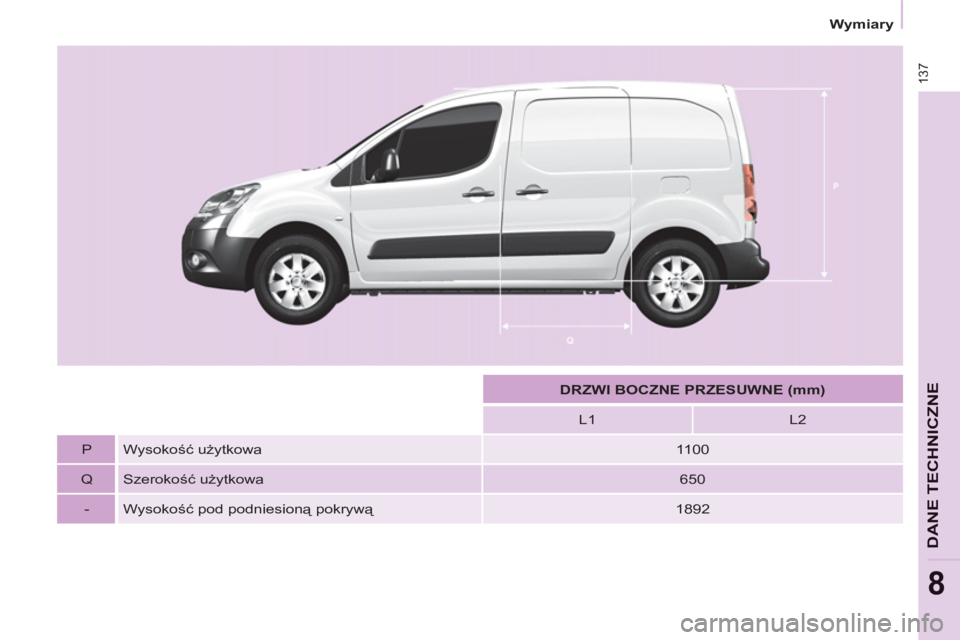

DRZWI BOCZNE PRZESUWNE (mm)



L1
L2

P
Wysokość użytkowa
1100

Q
Szerokość użytkowa
650

-
Wysokość pod podniesioną pokrywą

1892

138
Wymiary

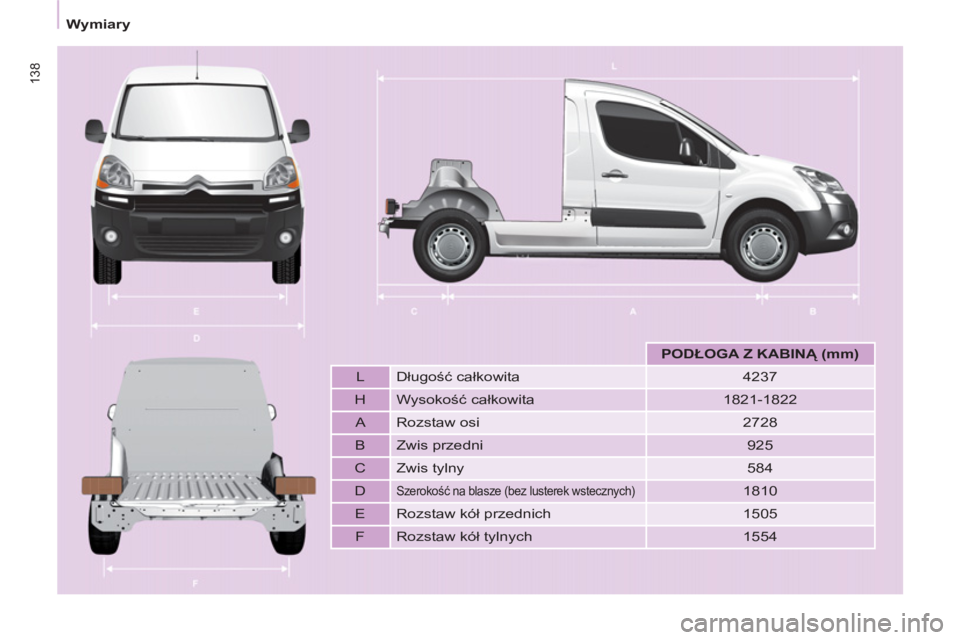

PODŁOGA Z KABINĄ (mm)



L Długość całkowita
4237

H Wysokość całkowita
1821-1822

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
584

D

Szerokość na blasze (bez lusterek wstecznych)

1810

E Rozstaw kół przednich
1505

F Rozstaw kół tylnych
1554
