CITROEN BERLINGO ELECTRIC 2015 Instrukcja obsługi (in Polish)

Wymiana koła

11 9
7


4. SPOSÓB POSTĘPOWANIA


- Ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła. Upewnić się, czy podstawa
podnośnika przylega całą
powierzchnią do podłoża oraz czy
podnośnik ustawiony jest pionowo.

- Rozłożyć podnośnik, aby lekko
podnieść koło.

- Odkręcić całkowicie koło.

- Wyciągnąć śruby i zdjąć koło.

- Zdjąć kołpak, pociągając go za
pomocą klucza do demontażu
kołpaków.

- Odblokować śruby koła i trochę

odkręcić. Podnośnik należy zacząć
rozkładać po wstępnym odkręceniu
śrub zmienianego koła oraz po
podstawieniu klina pod koło leżące po
przekątnej do zmienianego koła.

Wymiana koła

120


- Całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.

- Dokręcić śruby za pomocą korby,
zablokować je, bez dociskania.

- Schować koło do naprawy w koszu.
- Zaczepić kosz i podnieść go za
pomocą śruby i korby.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać
podpórki). Nigdy nie używać wkrętaka
zamiast korby do demontażu kół.

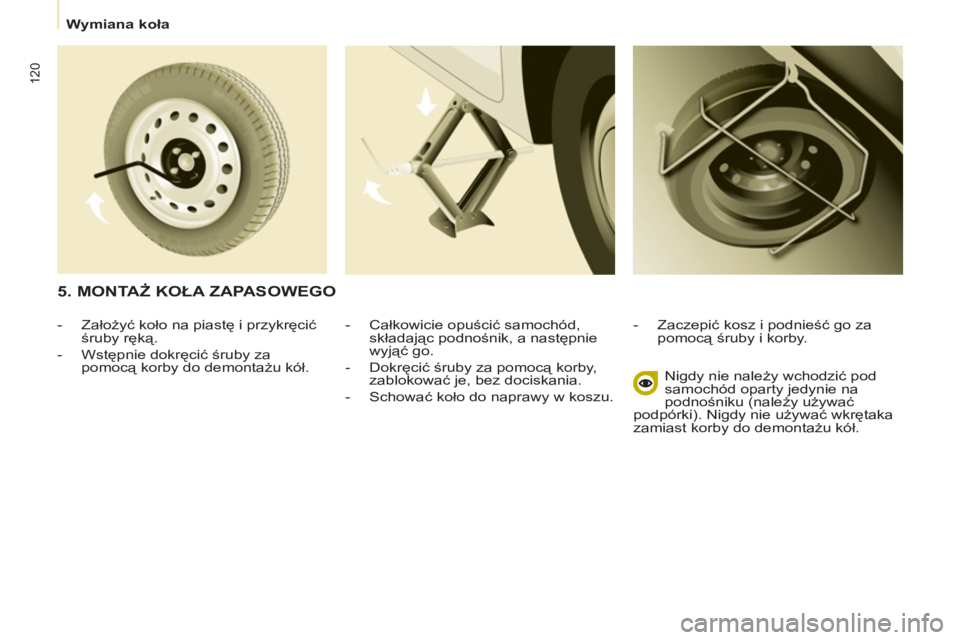

5. MONTAŻ KOŁA ZAPASOWEGO



- Założyć koło na piastę i przykręcić
śruby ręką.

- Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.

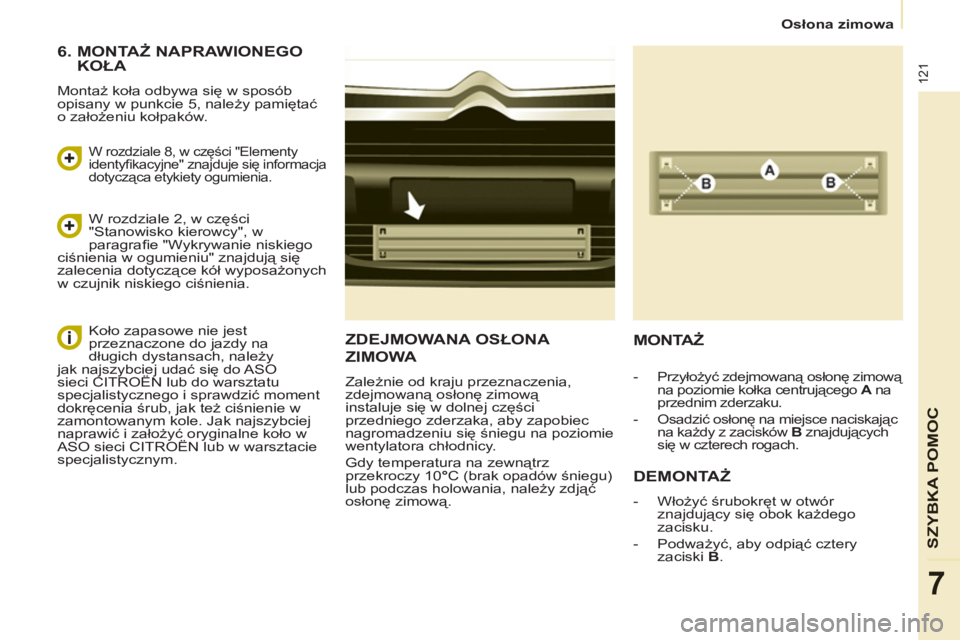

Osłona zimowa

121
SZYBKA POMO
C
7
ZDEJMOWANA OSŁONA
ZIMOW
A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.
Gdy temperatura na zewnątrz
przekroczy 10 °
C (brak opadów śniegu)
lub podczas holowania, należy zdjąć
osłonę zimową.


MONTAŻ

DEMONTAŻ



- Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.

- Podważyć, aby odpiąć cztery
zaciski B
.


- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce naciskając
na każdy z zacisków B
znajdujących
się w czterech rogach.



6. MONTAŻ NAPRAWIONEGO
KOŁA

Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.

W rozdziale 8, w części "Elementy
identyfi kacyjne" znajduje się informacja
dotycząca etykiety ogumienia.

W rozdziale 2, w części
"Stanowisko kierowcy", w
paragrafi e "Wykrywanie niskiego
ciśnienia w ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w czujnik niskiego ciśnienia.
Koło zapasowe nie jest
przeznaczone do jazdy na
długich dystansach, należy
jak najszybciej udać się do ASO
sieci CITROËN lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.

Łañcuchy śniegowe

122

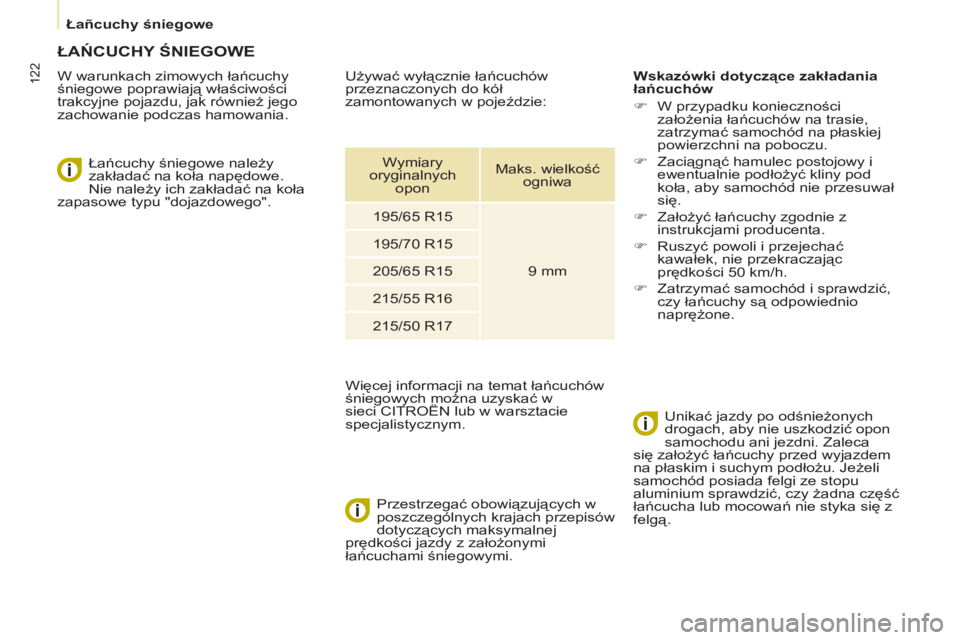

ŁAŃCUCHY ŚNIEGOWE


W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.

Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej
prędkości jazdy z założonymi
łańcuchami śniegowymi.
Wskazówki dotyczące zakładania
łańcuchów


)
W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać
samochód na płaskiej
powierzchni na poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod
koła, aby samochód nie przesuwał
się.

)
Założyć łańcuchy zgodnie z
instrukcjami producenta.

)
Ruszyć powoli i przejechać
kawałek, nie przekraczając
prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić,
czy łańcuchy są odpowiednio
naprężone.


Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca
się założyć łańcuchy przed wyjazdem
na p
łaskim i suchym podłożu. Jeżeli
samochód posiada felgi ze stopu
aluminium sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się z
felgą.


Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci CITROËN lub w warsztacie
specjalistycznym.

Wymiary
oryginalnych
opon
Maks. wielkość
ogniwa

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

Wymiana żarówki

123
SZYBKA POMOC
7

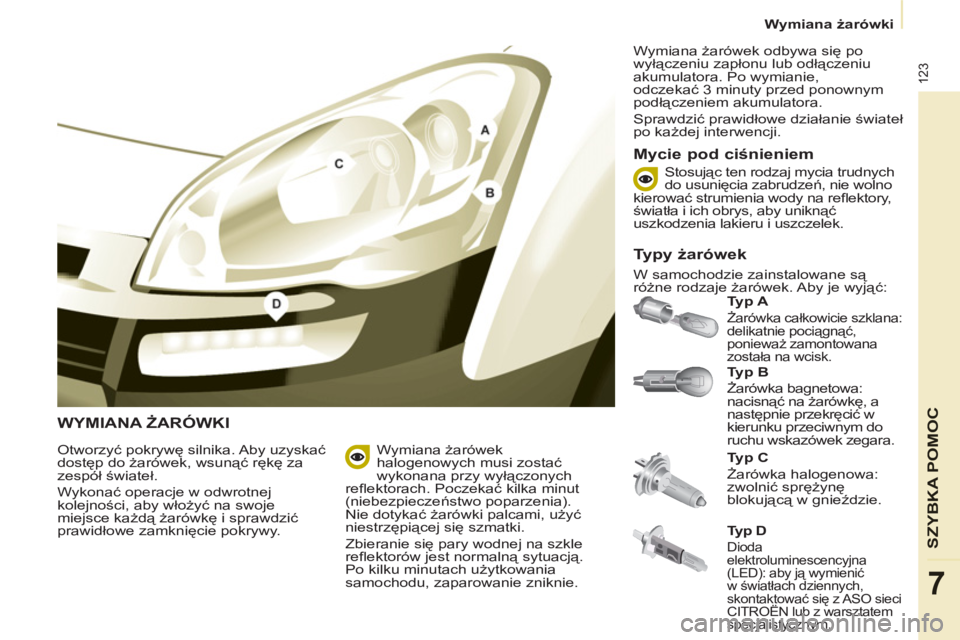

WYMIANA ŻARÓWKI


Ty p B

Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara.
Ty p A


Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.


Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy.
Ty p C

Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
refl ektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć

niestrzępiącej się szmatki.
Zbieranie się pary wodnej na szkle
refl ektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu, zaparowanie zniknie. Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3 minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.


Mycie pod ciśnieniem

Typy żarówek

W samochodzie zainstalowane są
różne rodzaje żarówek. Aby je wyjąć: Stosując ten rodzaj mycia trudnych
do usunięcia zabrudzeń, nie wolno
kierować strumienia wody na refl ektory,
światła i ich obrys, aby uniknąć
uszkodzenia lakieru i uszczelek.

Ty p D

Dioda
elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.

Wymiana żarówki

124


3.
Kierunkowskazy
Typ B
, PY21W - 21W (bursztynowe)


- Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.

- Obrócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wyjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.

- Sprawdzić, czy pokrywa założona
jest prawidłowo i szczelnie
dolega na całym obwodzie.
2.
Światła pozycyjne
Ty p A
, W5W - 5W


- Zdjąć pokrywę
, pociągając za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.

- Wymienić żarówkę.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

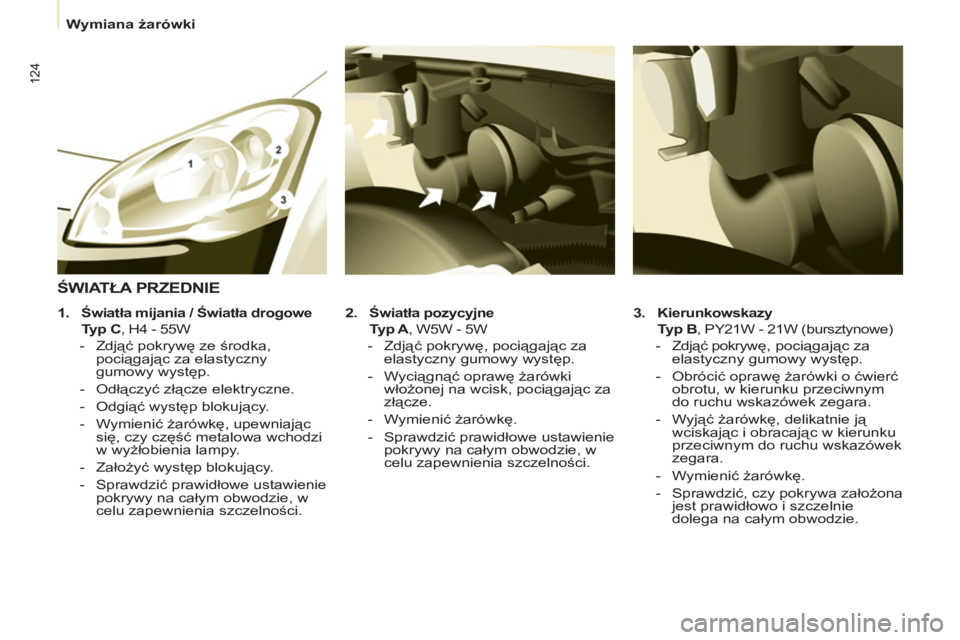

ŚWIATŁA PRZEDNIE



1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W


- Zdjąć pokrywę ze środka,
pociągając za elastyczny
gumowy występ.

- Odłączyć złącze elektryczne.

- Odgiąć występ blokujący.

- Wymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w wyżłobienia lampy.

- Założyć występ blokujący.

- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

Wymiana żarówki

125
7
4.

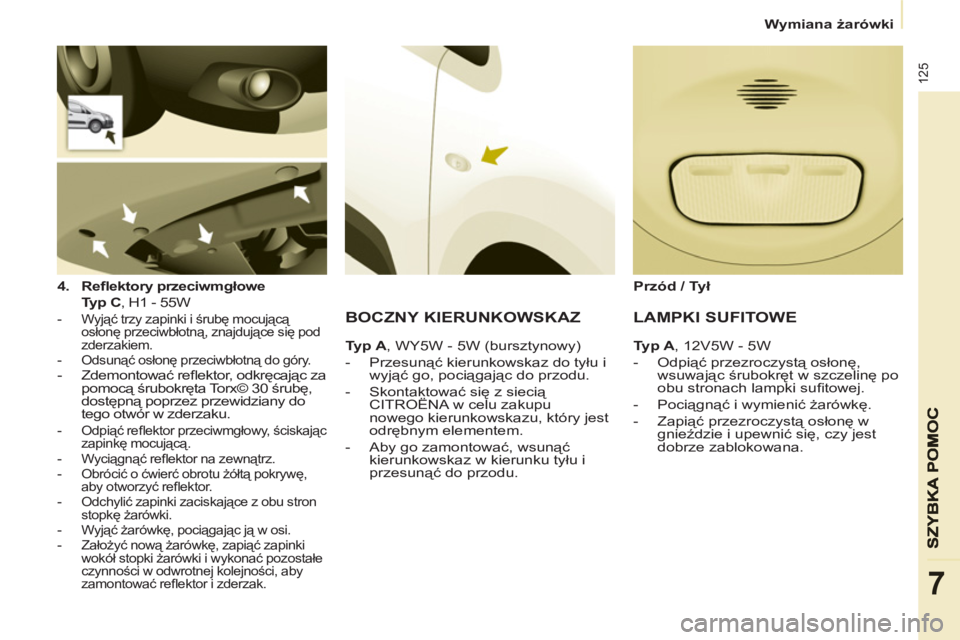

Refl ektory przeciwmgłowe
Typ C
, H1 - 55W



- Wyjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące się pod
zderzakiem.

- Odsunąć osłonę przeciwbłotną do góry.


- Zdemontować refl ektor, odkręcając za
pomocą śrubokręta Torx© 30 śrubę,
dostępną poprzez przewidziany do
tego otwór w zderzaku.

- Odpiąć refl ektor przeciwmgłowy, ściskając
zapinkę mocującą.

- Wyciągnąć refl ektor na zewnątrz.

- Obrócić o ćwierć obrotu żółtą pokrywę,
aby otworzyć refl ektor.

- Odchylić zapinki zaciskające z obu stron
stopkę żarówki.

- Wyjąć żarówkę, pociągając ją w osi.

- Założyć nową żarówkę, zapiąć zapinki
wokół stopki ż
arówki i wykonać pozostałe
czynności w odwrotnej kolejności, aby
zamontować refl ektor i zderzak.



BOCZNY KIERUNKOWSKAZ


Ty p A
, WY5W - 5W (bursztynowy)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.

- Skontaktować się z siecią
CITROËNA w celu zakupu
nowego kierunkowskazu, który jest
odrębnym elementem.

- Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
Przód / Tył




LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufi towej.

- Pociągnąć i wymienić żarówkę.

- Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana.

Wymiana żarówki

126

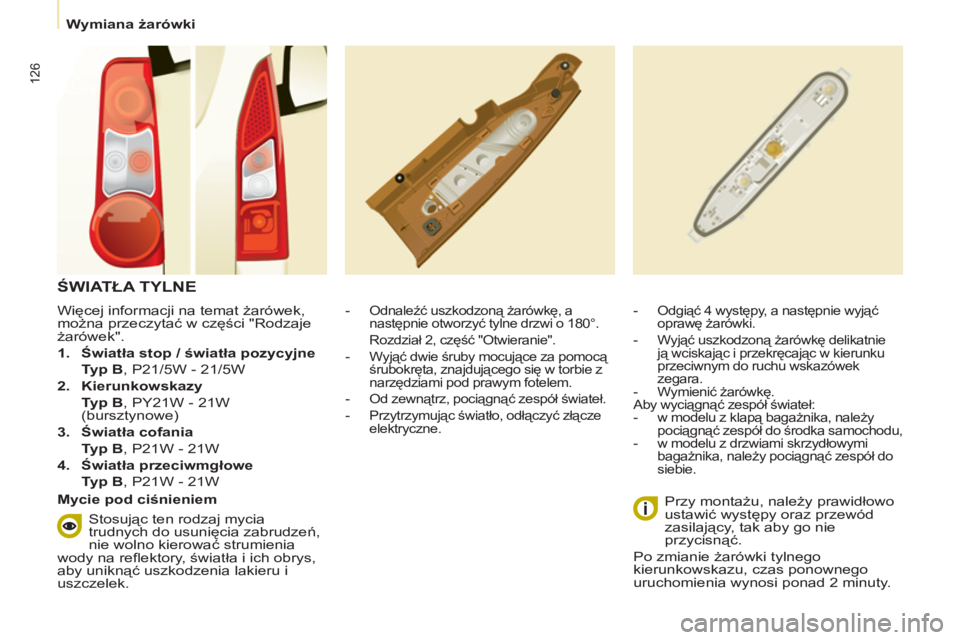

Więcej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".


1.
Światła stop / światła pozycyjne


Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy


Typ B
, PY21W - 21W
(bursztynowe)

3.
Światła cofania


Typ B
, P21W - 21W

4.
Światła przeciwmgłowe


Typ B
, P21W - 21W



- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie śruby mocujące za pomocą
śrubokręta, znajdującego się w torbie z
narzędziami pod prawym fotelem.

- Od zewnątrz, pociągnąć zespół świateł.

- Przytrzymując światło, odłączyć złącze
elektryczne.
- Odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.


Aby wyciągnąć zespół świateł:


- w modelu z klapą bagażnika, należy
pociągnąć zespół do środka samochodu,

- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć zespół do
siebie.



Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty.


ŚWIATŁA TYLNE


Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na refl ektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.

Wymiana żarówki

127
7

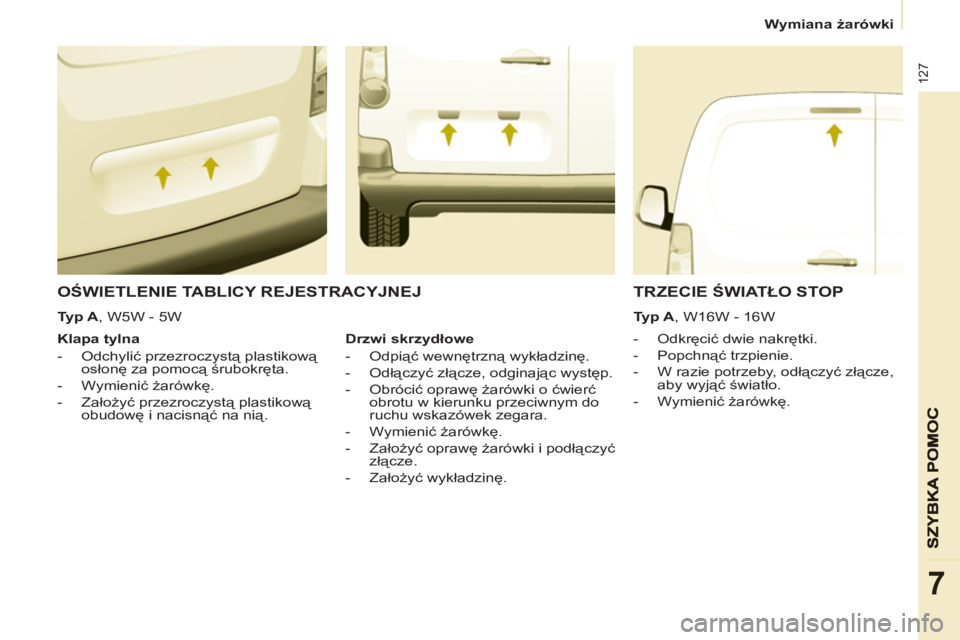

OŚWIETLENIE TABLICY REJESTRACYJNEJ




- Odkręcić dwie nakrętki.

- Popchnąć trzpienie.

- W razie potrzeby, odłączyć złącze,
aby wyjąć światło.

- Wymienić żarówkę.


Klapa tylna


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.

- Wymienić żarówkę.

- Założyć przezroczystą plastikową
obudowę i nacisnąć na nią.


TRZECIE ŚWIATŁO STOP


Ty p A , W16W - 16W

Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.

- Założyć oprawę żarówki i podłączyć
złącze.

- Założyć wykładzinę.



Typ A
, W5W - 5W

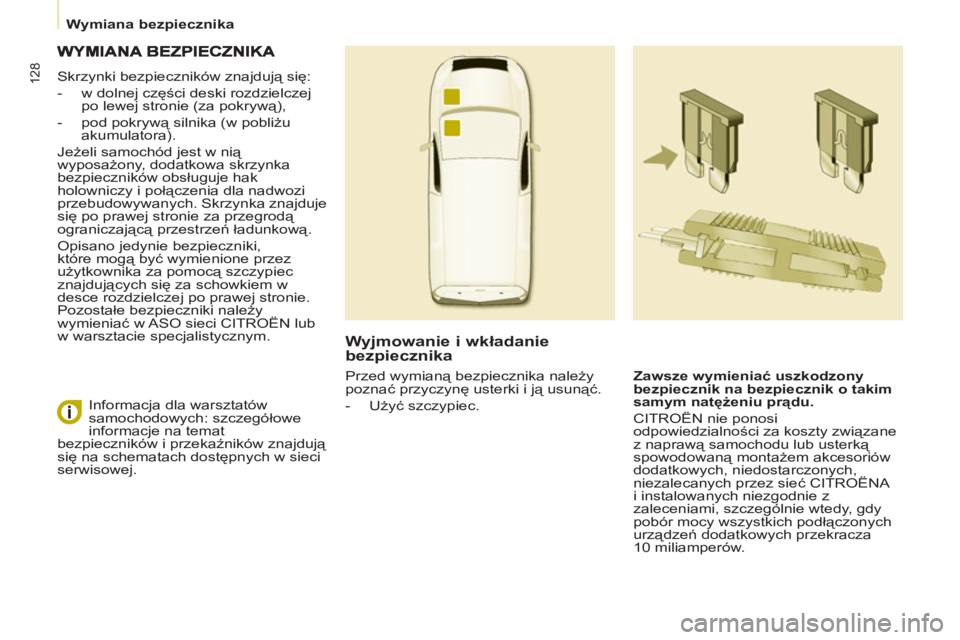

Wymiana bezpiecznika

128
Skrzynki bezpieczników znajdują się:


- w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),

- pod pokrywą silnika (w pobliżu
akumulatora).
Jeżeli samochód jest w nią
wyposażony, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i połączenia dla nadwozi
przebudowywanych. Skrzynka znajduje
się po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
Opisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Pozostałe bezpieczniki należy
wymieniać w ASO sieci CITROËN lub
w warsztacie specjalistycznym.

Wyjmowanie i wkładanie
bezpiecznika

Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.

CITROËN nie ponosi
odpowiedzialności za koszty związane
z naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez sieć CITROËNA
i instalowanych niezgodnie z
zaleceniami, szczególnie wtedy, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10 miliamperów. Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i przekaźników znajdują
się na schematach dostępnych w sieci
serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i ją usunąć.


- Użyć szczypiec.
