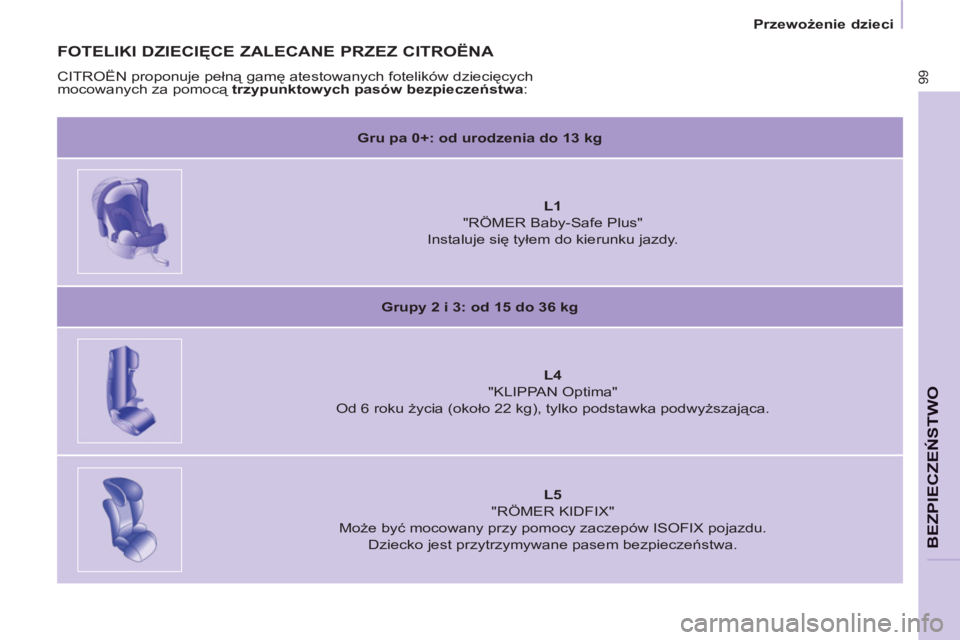

Page 101 of 272

Przewożenie dzieci
99
BEZPIECZEŃSTWO
FOTELIKI DZIECIĘCE ZALECANE PRZEZ CITROËNA
CITROËN proponuje pełną gamę atestowanych fotelików dziecięcych
mocowanych za pomocą trzypunktowych pasów bezpieczeństwa
:
Gru
pa 0+: od urodzenia do 13 kg
L1
"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg
L4
"KLIPPAN Optima"
Od 6 roku życia (około 22 kg), tylko podstawka podwyższająca.
L5
"RÖMER KIDFIX"
Może być mocowany przy pomocy zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.

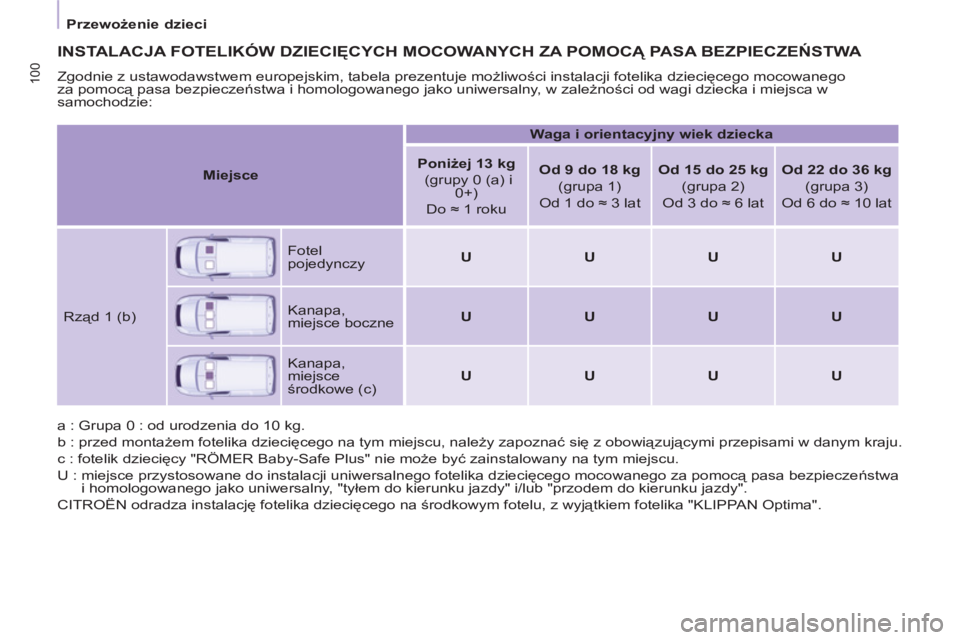

Page 102 of 272

Przewożenie dzieci
100
INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA
Zgodnie z ustawodawstwem europejskim, tabela prezentuje możliwości instalacji fotelika dziecięcego mocowanego
za pomocą pasa bezpieczeństwa i homologowanego jako uniwersalny, w zależności od wagi dziecka i miejsca w
samochodzie:
a : Grupa 0 : od urodzenia do 10 kg.
b : przed montażem fotelika dziecięcego na tym miejscu, należy zapoznać się z obowiązującymi przepisami w danym kraju.
c : fotelik dziecięcy "RÖMER Baby-Safe Plus" nie może być zainstalowany na tym miejscu.
U
: miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa
i homologowanego jako uniwersalny, "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".
CITROËN odradza instalację fotelika dziecięcego na środkowym fotelu, z wyjątkiem fotelika "KLIPPAN Optima".
Miejsce
Waga i orientacyjny wiek dziecka
Poniżej 13 kg
(grupy 0 (a) i
0+)
Do ≈ 1 roku
Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat
Od 15 do 25 kg
(grupa 2)
Od 3 do ≈
6 lat
Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat
Rząd 1 (b)
Fotel
pojedynczy
U
U
U
U
Kanapa,
miejsce boczne
U
U
U
U
Kanapa,
miejsce
środkowe (c)
U
U
U
U

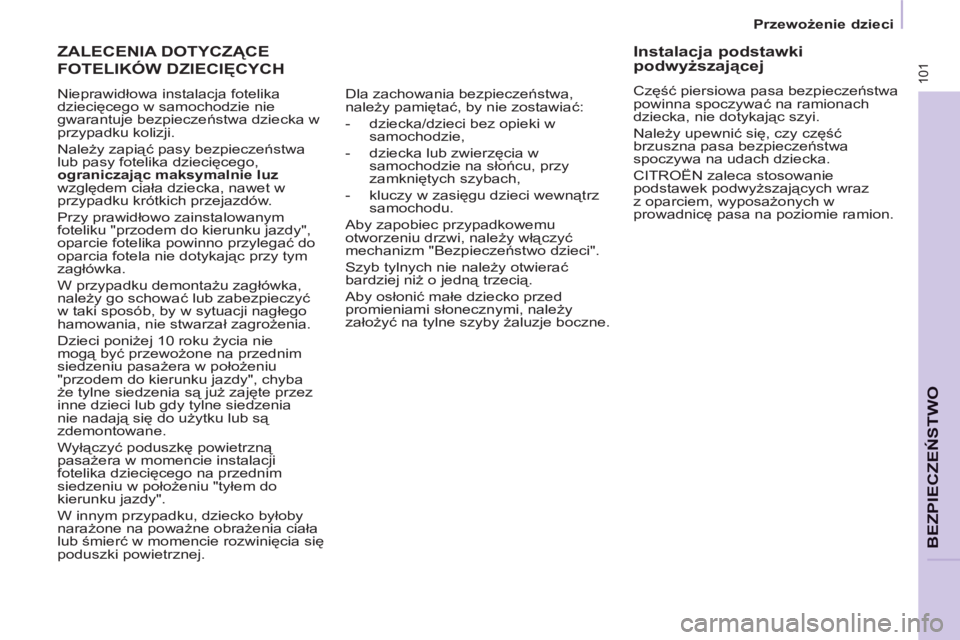

Page 103 of 272

Przewożenie dzieci
101
BEZPIECZEŃSTWO
ZALECENIA DOTYCZĄCE
FOTELIKÓW DZIECIĘCYCH
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie
gwarantuje bezpieczeństwa dziecka w
przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa
lub pasy fotelika dziecięcego,
ograniczając maksymalnie luz
względem ciała dziecka, nawet w
przypadku krótkich przejazdów.
Przy prawidłowo zainstalowanym
foteliku "przodem do kierunku jazdy",
oparcie fotelika powinno przylegać do
oparcia fotela nie dotykając przy tym
zagłówka.
W przypadku demontażu zagłówka,
należy go schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania, nie stwarzał zagrożenia.
Dzieci poniżej 10 roku życia nie
mogą być przewożone na przednim
siedzeniu pasażera w położeniu
"przodem do kierunku jazdy", chyba
że tylne siedzenia są już zajęte przez
inne dzieci lub gdy tylne siedzenia
nie nadają się do użytku lub s
ą
zdemontowane.
Wyłączyć poduszkę powietrzną
pasażera w momencie instalacji
fotelika dziecięcego na przednim
siedzeniu w położeniu "tyłem do
kierunku jazdy".
W innym przypadku, dziecko byłoby
narażone na poważne obrażenia ciała
lub śmierć w momencie rozwinięcia się
poduszki powietrznej.
Dla zachowania bezpieczeństwa,
należy pamiętać, by nie zostawiać:
- dziecka/dzieci bez opieki w
samochodzie,
- dziecka lub zwierzęcia w
samochodzie na słońcu, przy
zamkniętych szybach,
- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu
otworzeniu drzwi, należy włączyć
mechanizm "Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwierać
bardziej niż o jedną trzecią.
Aby osłonić małe dziecko przed
promieniami słonecznymi, należy
założyć na tylne szyby żaluzje boczne.
Instalacja podstawki
podwyższającej
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach
dziecka, nie dotykając szyi.
Należy upewnić się, czy część
brzuszna pasa bezpieczeństwa
spoczywa na udach dziecka.
CITROËN zaleca stosowanie
podstawek podwyższających wraz
z oparciem, wyposażonych w
prowadnicę pasa na poziomie ramion.

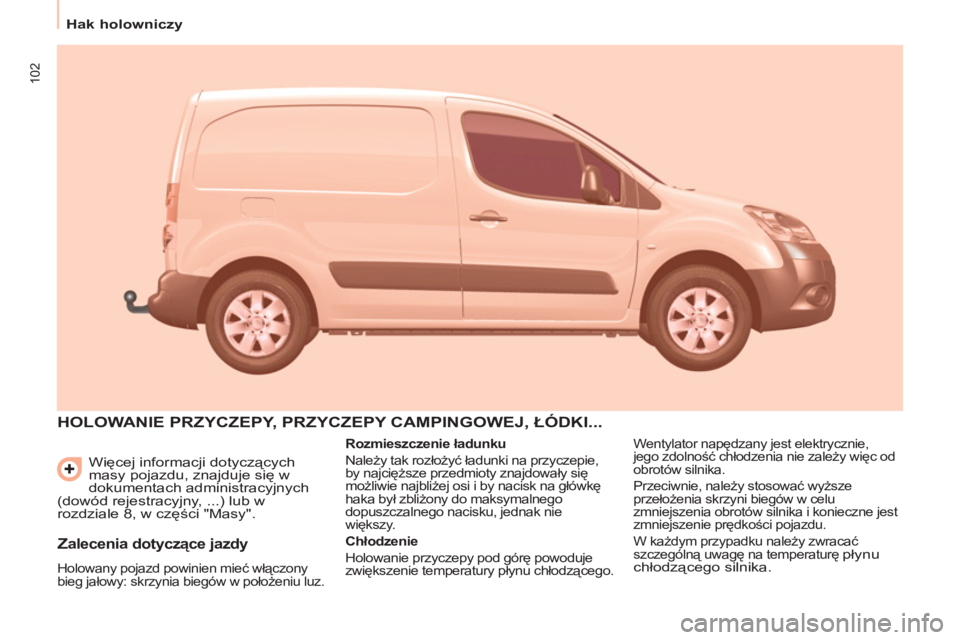

Page 104 of 272

102
Hak holowniczy
Więcej informacji dotyczących
masy pojazdu, znajduje się w
dokumentach administracyjnych
(dowód rejestracyjny, ...) lub w
rozdziale 8, w części "Masy".
HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...
Rozmieszczenie ładunku
Należy tak rozłożyć ładunki na przyczepie,
by najcięższe przedmioty znajdowały się
możliwie najbliżej osi i by nacisk na główkę
haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
większy.
Chłodzenie
Holowanie przyczepy pod górę powoduje
zwiększenie temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i konieczne jest
zmniejszenie prędkości pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę
płynu
chłodzącego silnika.
Zalecenia dotyczące jazdy
Holowany pojazd powinien mieć włączony
bieg jałowy: skrzynia biegów w położeniu luz.

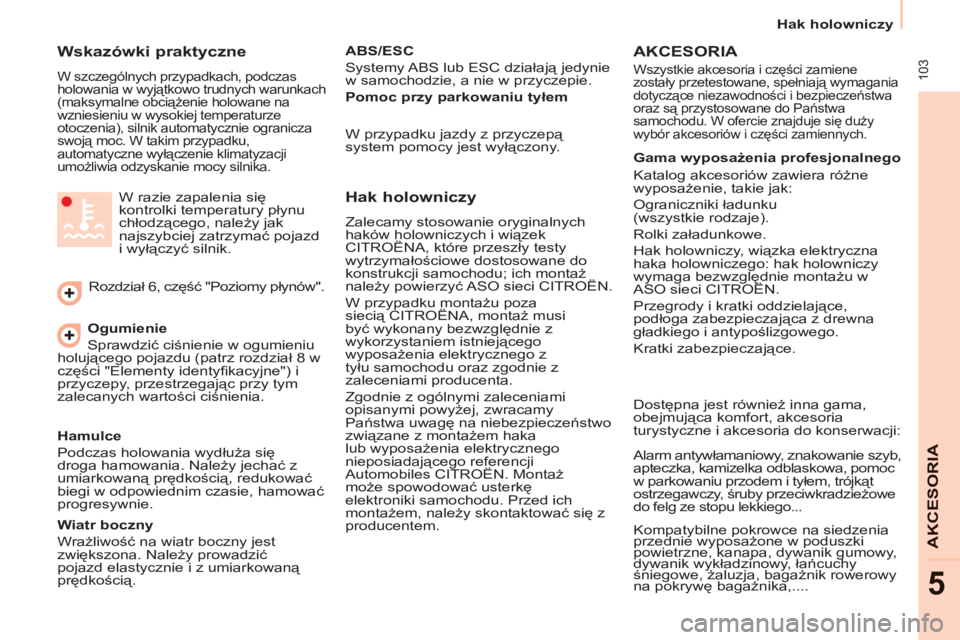

Page 105 of 272

103
Hak holowniczy
AKCESORI
A
5
Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w wysokiej temperaturze
otoczenia), silnik automatycznie ogranicza
swoją moc. W takim przypadku,
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8 w
części "Elementy identyfi kacyjne") i
przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia. Rozdział 6, część "Poziomy płynów". W razie zapalenia się
kontrolki temperatury płynu
chłodzącego, należy jak
najszybciej zatrzymać pojazd
i wyłączyć silnik.
Hamulce
Podczas holowania wydłuża się
droga hamowania. Należy jechać z
umiarkowaną prędkością, redukować
biegi w odpowiednim czasie, hamować
progresywnie.
Hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
CITROËNA, które przeszły testy
wytrzymałościowe dostosowane do
konstrukcji samochodu; ich montaż
należy powierzyć ASO sieci CITROËN.
W przypadku montażu poza
siecią CITROËNA, montaż musi
być wykonany bezwzględnie z
wykorzystaniem istniejącego
wyposażenia elektrycznego z
tyłu samochodu oraz zgodnie z
zaleceniami producenta.
Zgodnie z ogólnymi zaleceniami
opisanymi powyżej, zwracamy
Państwa uwagę na niebezpieczeństwo
związane z montażem haka
lub wyposażenia elektrycznego
nieposiadającego referencji
Automobiles CITROËN. Montaż
może spowodować usterkę
elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem.
Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc
w parkowaniu przodem i tyłem, trójkąt
ostrzegawczy, śruby przeciwkradzieżowe
do felg ze stopu lekkiego...
Kompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapa, dywanik gumowy,
dywanik wykładzinowy, łańcuchy
śniegowe, żaluzja, bagażnik rowerowy
na pokrywę bagażnika,....
AKCESORIA
Wszystkie akcesoria i części zamiene
zostały przetestowane, spełniają wymagania
dotyczące niezawodności i bezpieczeństwa
oraz są przystosowane do Państwa
samochodu. W ofercie znajduje się duży
wybór akcesoriów i części zamiennych.
Gama wyposażenia profesjonalnego
Katalog akcesoriów zawiera różne
wyposażenie, takie jak:
Ograniczniki ładunku
(wszystkie rodzaje).
Rolki załadunkowe.
Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu w
ASO sieci CITROËN.
Przegrody i kratki oddzielające,
podłoga zabezpieczająca z drewna
gładkiego i antypoślizgowego.
Kratki zabezpieczające.
Wiatr boczny
Wrażliwość na wiatr boczny jest
zwiększona. Należy prowadzić
pojazd elastycznie i z umiarkowaną
prędkością.
ABS/ESC
Systemy ABS lub ESC działają jedynie
w samochodzie, a nie w przyczepie.
Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą
system pomocy jest wyłączony.
Dostępna jest równie
ż inna gama,
obejmująca komfort, akcesoria
turystyczne i akcesoria do konserwacji:
Page 106 of 272

Wyposażenie
104
Radioodtwarzacze, zestaw
głośnomówiący, głośniki, zmieniarka
CD, nawigacja, USB Box, zestaw
wideo...
Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane
z montażem tego typu urządzeń
wymagają uwzględnienia parametrów
danego osprzętu oraz ich zgodności z
seryjnym wyposażeniem samochodu.
Szczegółowe informacje na ten temat
można uzyskać w ASO sieci CITROËN. Aby nie blokować przestrzeni pod
pedałami:
- należy prawidłowo zamocować
dywanik i mocowania,
- nigdy nie kłaść jednego dywanika
na drugim.
Maksymalne obciążenie pałąków
dachowych
- Galeria dachowa: 120 kg.
- Pałąki poprzeczne na dachu:
100 kg.
- Pa
łąki poprzeczne na relingach
wzdłużnych: 75 kg.
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki CITROËN.
W sieci CITROËNA można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego
(2004/104/WE).
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17- calowe, wykładzina nadkoli,
kierownica pokryta skórą, ...
Płyn do spryskiwacza szyb, produkty
do czyszczenia i konserwacji pojazdu
wewnątrz i na zewnątrz, zapasowe
żarówki, ...
Montaż wyposażenia lub
akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles CITROËN moż
e
spowodować usterkę elektroniki
Państwa samochodu. Aby tego
uniknąć, proponujemy zwrócenie
się do przedstawiciela marki, który
przedstawi gamę wyposażenia
lub akcesoriów dostosowanych do
Państwa samochodu.
W zależności od kraju przeznaczenia,
kamizelki odblaskowe, trójkąty
ostrzegawcze, zapasowe żarówki
są obowiązkowym wyposażeniem
pojazdu.
Moduł telematyczny "Active Fleet
Data"
Podłączony bezpośrednio do serca
samochodu (sieci multipleksowej: "Full
CAN"), moduł telematyczny umożliwia
poprzez funkcję "klucz w dłoni" wysyłanie
w czasie rzeczywistym informacji typu:
- przebieg kilometrów,
- liczba kilometrów pozostałych do
następnego przeglądu,
- alarmy i usterki (poziom oleju, poziom
płynu chłodzącego, temperatura oleju,
temperatura płynu chłodzącego itp.).
Zarz
ądzający "Flotami" mogą dzięki temu,
zwiększyć kontrolę nad samochodami
fi rmowymi.
W zależności od kraju, skontaktować
się z ASO sieci CITROËN, aby uzyskać
szczegółowe informacje.
Page 107 of 272

Partnerstwo dla uzyskania optymalnych
osiągów i ochrony środowiska
Innowacja w służbie optymalnych osiągów
Od ponad 40 lat działy badawczo-rozwojowe
fi rmy TOTAL przygotowują dla CITROËNA
oleje i smary odpowiadające wymaganiom
ostatnich innowacji technicznych stosowanych
w samochodach marki CITROËN,
wykorzystywane do celów wyczynowych, jak i
w codziennym użytkowaniu.
Dla Państwa to pewność uzyskania
najlepszych osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy
samochodu CITROËN z
wykorzystaniem olejów i
smarów TOTAL, zwiększają
Państwo trwałość i osiągi
silnika, chroniąc jednocześnie
środowisko naturalne.
poleca
Page 108 of 272

106
Otwieranie pokrywy silnika
OTWIERANIE POKRYWY SILNIKA
Podpórka pokrywy silnika
Zamocować podpórkę w gnieździe,
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy, wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę, dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w lewo.
Otworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię,
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
Opuścić pokrywę i puścić ją w końcowej
fazie. Sprawdzić zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.
Page 109 of 272

Pod pokrywą silnika
107
KONTROL
E
6
SILNIK BENZYNOWY
1. Zbiornik spryskiwacza przedniej
szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju.
7. Wlew oleju silnikowego.
8. Zbiornik płynu układu
kierowniczego ze wspomaganiem.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod
pokrywą silnika należy być bardzo ostrożnym.
Page 110 of 272

Pod pokrywą silnika
108
SILNIK DIESEL
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju.
7. Wlew oleju silnikowego.
8. Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9. Pompa zasysająca.
1. Zbiornik spryskiwacza przedniej
szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.
