CITROEN BERLINGO ELECTRIC 2015 Instrukcja obsługi (in Polish)

Poziomy płynów

109
KONTROL
E
6







POZIOMY PŁYNÓW

Wymiana oleju

Operacja konieczna do wykonania
w przewidzianym czasie, nowy olej
powinien mieć klasę lepkości zgodną
z wymaganiami określonymi w planie
obsługi producenta. Niezbędne
informacje dostępne są w ASO sieci
CITROËN.
Przed napełnieniem, wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu, sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika,
należy dokręcić korek wlewu oleju.


Poziom płynu hamulcowego
Wymianę płynów należy bezwzględnie
przeprowadzać po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania norm
DOT4.
Poziom płynu musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO
sieci CITROËN lub
w warsztacie specjalistycznym.


Kontrolki

W przypadku konieczności
demontażu / montażu ozdobnej
osłony silnika, należy postępować
ostrożnie, tak by nie uszkodzić
spinek mocujących.


Poziom oleju
Zaleca się sprawdzać poziom oleju
co 5000 km i uzupełniać go, jeśli to
konieczne, między wymianami podczas
przeglądu.
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu
wskaźnika ręcznego.

Wskaźnik poziomu
oleju (bagnet)

2 oznaczenia poziomu na
wskaźniku:

A
= maxi.
W przypadku przekroczenia
tego oznaczenia, skontaktować
się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

B
= mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Aby zapewnić niezawodność
silnika i systemu oczyszczania
spalin, nie należy stosować
dodatków do oleju silnikowego.



Wybór klasy lepkości
We wszystkich przypadkach, wybrany
olej musi spełniać wymagania
producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu. Niezbędne
informacje dostępne są w ASO sieci
CITROËN oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfi kacja z wykorzystaniem
kontrolek znajdujących się w
zestawie wskaźników została
opisana w rozdziale 2, prosimy
zapoznać się z częścią "Stanowisko
kierowcy".

Poziomy płynów

11 0


Poziom płynu chłodzącego

Należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki. Biorąc ponadto pod
uwagę, że układ chłodzenia działa
pod ciśnieniem, należy odczekać co
najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia. Gdy ciśnienie
spadnie, odkręcić korek całkowicie i
uzupełnić
poziom płynu chłodzącego.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci CITROËN.

Poziom płynu układu
kierowniczego ze wspomaganiem
Samochód należy ustawić poziomo, a silnik
powinien być zimny. Odkręcić korek połączony ze
wskaźnikiem i sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami MINI i MAXI.
Aby zregenerować fi ltr, należy
zwiększyć prędkość, gdy tylko warunki
drogowe na to pozwolą, do 60 km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji fi ltra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyfi czne odgłosy.
Jeżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.

Uzupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MINI i
MAXI zaznaczonymi na zbiorniku
wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr,
należy skontrolować układ w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.



Poziom płynu spryskiwaczy
szyb i reflektorów
Aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz o
bezpieczeństwie, zalecamy stosowanie
produktów gamy CITROËN.
Aby zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3 litry.
Jeżeli samochód wyposażony jest w
spryskiwacz refl ektorów, pojemność
zbiornika wynosi 6 litrów.


Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)


Uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.



Zużyte oleje i płyny

Należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny.
Nie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w ASO sieci
CITROËN. Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
Jeżeli kontrolka zapali się przy
pracującym silniku, oznacza to początek
zapychania się fi ltra cząstek stałych
(wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).

Kontrole

111
KONTROL
E
6

KONTROLE

Filtr węglowy i filtr kabiny

Klapka dostępu pod schowkiem
przednim umożliwia zmianę fi ltrów.
Filtr węglowy umożliwia ciągłe i
wydajne fi ltrowanie kurzu.
Zabrudzony fi ltr kabiny może osłabić
wydajność systemu klimatyzacji oraz
wywoływać przykre zapachy.
Zalecamy stosowanie podwójnego
fi ltra kabiny. Dodatkowy, specjalny
fi ltr aktywny przyczynia się do
oczyszczenia powietrza oraz
do utrzymania czystości kabiny
(zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów i tłustych
plam).


Filtr cząstek stałych FAP
(Diesel)
Obsługę fi ltra cząstek stałych FAP
należy bezwzględnie przeprowadzać w
ASO sieci CITROËN.
W trakcie przyspieszania, po
długotrwałej wolnej jeździe lub
na małych obrotach, można
zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie
stwarza to żadnego zagrożenia dla
samochodu i środowiska naturalnego.

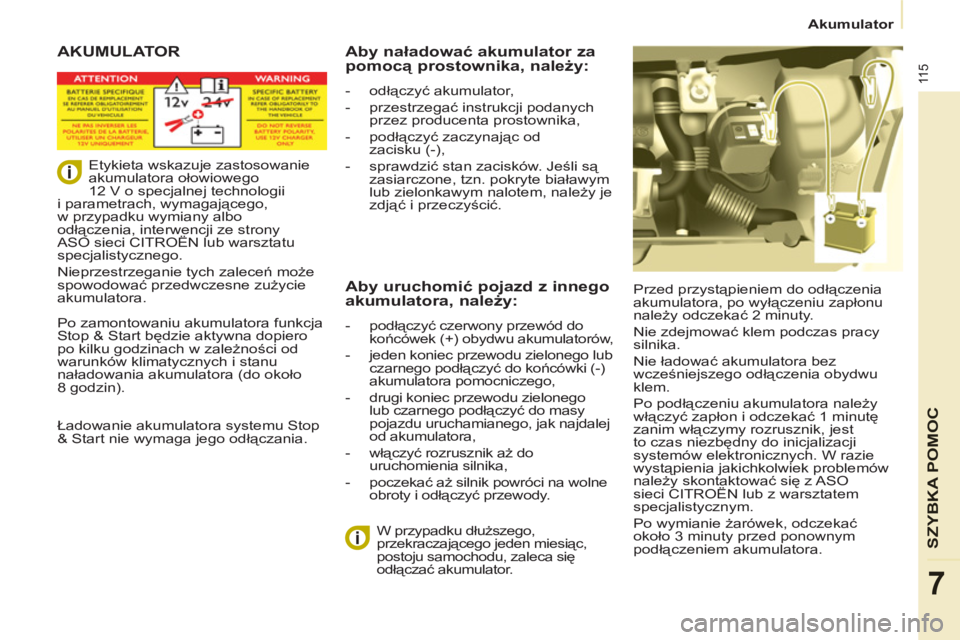

Akumulator

Przed zimą należy sprawdzić
akumulator w ASO sieci CITROËN lub
w warsztacie specjalistycznym.


Klocki hamulcowe
Zużycie hamulców zależy od stylu jazdy;
w szczególności podczas eksploatacji
pojazdu w mieście i na krótkich dystansach.
Może okazać się konieczne kontrolowanie
stanu hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby otrzymać więcej informacji
związanych z kontrolą stopnia zużycia
tarcz / bębnów hamulcowych, należy
skontaktować się z ASO sieci
CITROËN.


Hamulec postojowy

Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji
nawet między przeglądami.
Sprawdzić układ w ASO sieci
CITROËN lub w warsztacie
specjalistycznym.


Filtr oleju

Regularnie wymieniać wkłady fi ltrujące
zgodnie z planem obsługi producenta. W książce serwisowej i gwarancyjnej
znajdują się informacje na temat
terminów wymiany elementów
fi ltrujących.
W zależności od środowiska
(atmosfera zapylona...) oraz
użytkowania samochodu (jazda
miejska...), jeżeli jest to konieczne,
należy zmieniać elementy dwa razy
częściej.

Kontrole

11 2

Aby przeprowadzić sprawdzenie
głównych poziomów płynów
i kontrolę poszczególnych
elementów samochodu zgodnie z
planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce gwarancyjnej
dla danego rodzaju silnika.

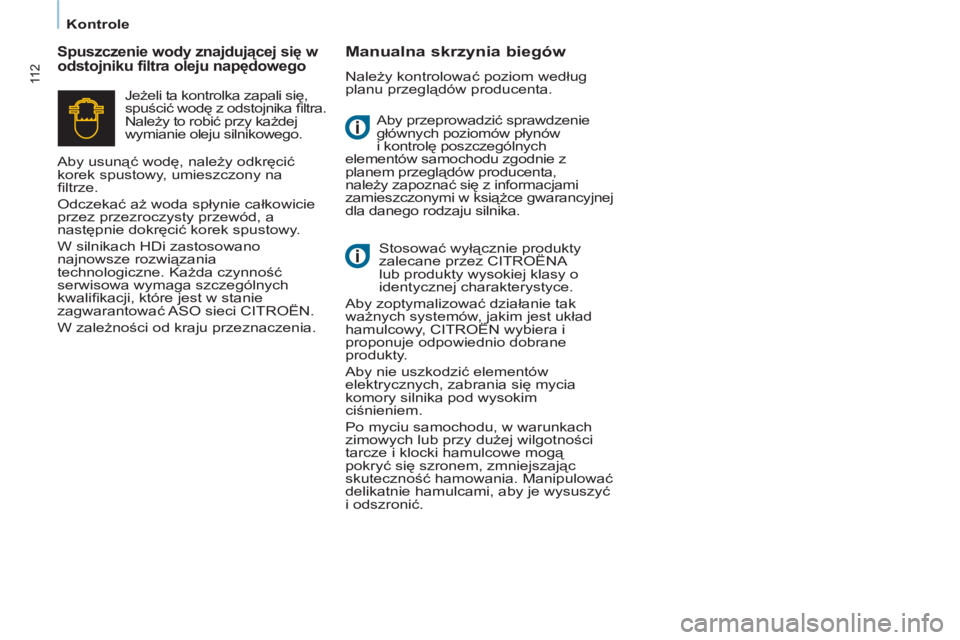

Spuszczenie wody znajdującej się w
odstojniku filtra oleju napędowego

Manualna skrzynia biegów

Należy kontrolować poziom według
planu przeglądów producenta.
Stosować wyłącznie produkty
zalecane przez CITROËNA
lub produkty wysokiej klasy o
identycznej charakterystyce.
Aby zoptymalizować działanie tak
ważnych systemów, jakim jest układ
hamulcowy, CITROËN wybiera i
proponuje odpowiednio dobrane
produkty.
Aby nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim
ciśnieniem.
Po myciu samochodu, w warunkach
zimowych lub przy dużej wilgotności
tarcze i klocki hamulcowe mogą
pokryć się szronem, zmniejszając
skuteczność hamowania. Manipulować
delikatnie hamulcami, aby je wysuszyć
i odszronić. Jeżeli ta kontrolka zapali się,
spuścić wodę z odstojnika fi ltra.
Należy to robić przy każdej
wymianie oleju silnikowego.
Aby usunąć wodę, należy odkręci
ć
korek spustowy, umieszczony na
fi ltrze.
Odczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a
następnie dokręcić korek spustowy.
W silnikach HDi zastosowano
najnowsze rozwiązania
technologiczne. Każda czynność
serwisowa wymaga szczególnych
kwalifi kacji, które jest w stanie
zagwarantować ASO sieci CITROËN.
W zależności od kraju przeznaczenia.

Paliwo

11 3
KONTROLE
6

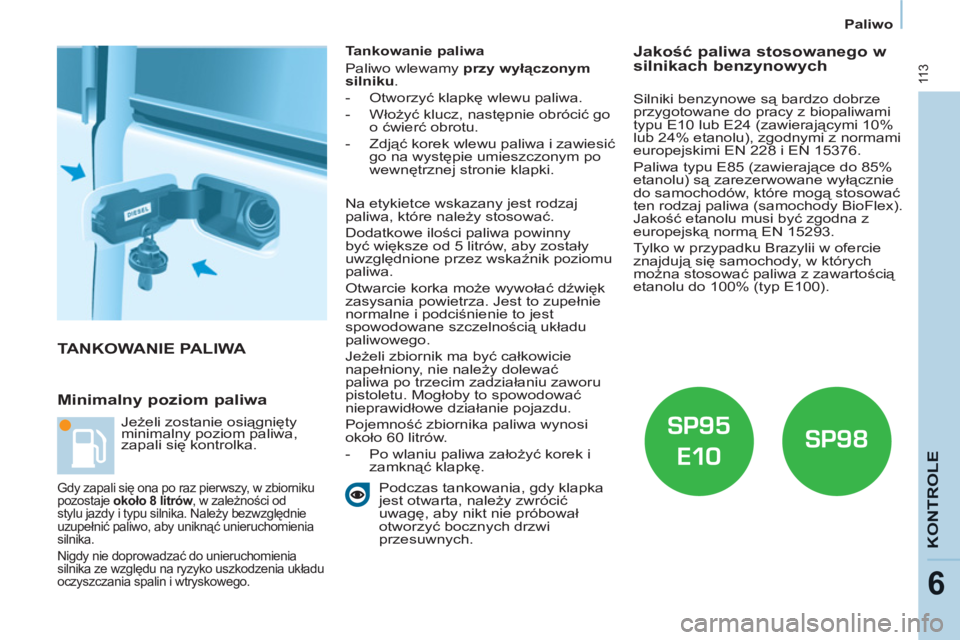

TANKOWANIE PALIWA

Minimalny poziom paliwa


Tankowanie paliwa
Paliwo wlewamy przy wyłączonym
silniku
.


- Otworzyć klapkę wlewu paliwa.

- Włożyć klucz, następnie obrócić go
o ćwierć obrotu.

- Zdjąć korek wlewu paliwa i zawiesić
go na występie umieszczonym po
wewnętrznej stronie klapki.



Podczas tankowania, gdy klapka
jest otwarta, należy zwrócić
uwagę, aby nikt nie próbował
otworzyć bocznych drzwi
przesuwnych. Jeżeli zostanie osiągnięty
minimalny poziom paliwa,
zapali się kontrolka.

Gdy zapali się ona po raz pierwszy, w zbiorniku
pozostaje około 8 litrów
, w zależności od
stylu jazdy i typu silnika. Należy bezwzględnie
uzupełnić paliwo, aby uniknąć unieruchomienia
silnika.
Nigdy nie doprowadzać do unieruchomienia
silnika ze względu na ryzyko uszkodzenia układu
oczyszczania spalin i wtryskowego.









Jakość paliwa stosowanego w
silnikach benzynowych
Na etykietce wskazany jest rodzaj
paliwa, które należy stosować.
Dodatkowe ilości paliwa powinny
być większe od 5 litrów, aby zostały
uwzględnione przez wskaźnik poziomu
paliwa.
Otwarcie korka może wywołać dźwięk
zasysania powietrza. Jest to zupełnie
normalne i podciśnienie to jest
spowodowane szczelnością układu
paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać
paliwa po trzecim zadziałaniu
zaworu
pistoletu. Mogłoby to spowodować
nieprawidłowe działanie pojazdu.
Pojemność zbiornika paliwa wynosi
około 60 litrów.


- Po wlaniu paliwa założyć korek i
zamknąć klapkę.

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami
typu E10 lub E24 (zawierającymi 10%
lub 24% etanolu), zgodnymi z normami
europejskimi EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85%
etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować
ten rodzaj paliwa (samochody BioFlex).
Jakość etanolu musi być zgodna z
europejską normą EN 15293.
Tylko w przypadku Brazylii w ofercie
znajdują się samochody, w których
można stosować paliwa z zawartością
etanolu do 100% (typ E100).

DIESEL


Paliwo

11 4

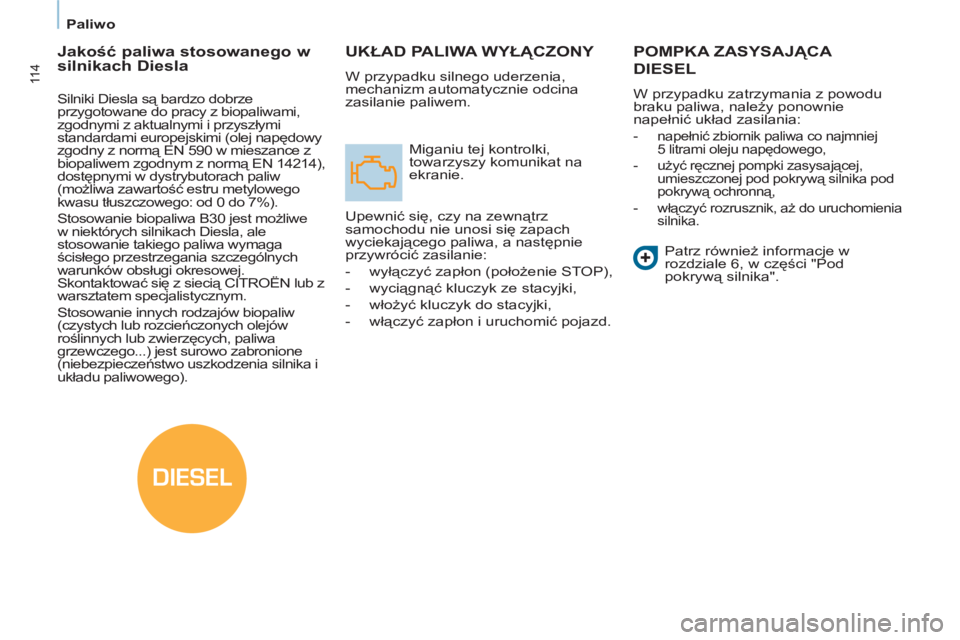

UKŁAD PALIWA WYŁĄCZONY

W przypadku silnego uderzenia,
mechanizm automatycznie odcina
zasilanie paliwem.
Miganiu tej kontrolki,
towarzyszy komunikat na
ekranie.
Upewnić się, czy na zewnątrz
samochodu nie unosi się zapach
wyciekającego paliwa, a następnie
przywrócić zasilanie:


- wyłączyć zapłon (położenie STOP),

- wyciągnąć kluczyk ze stacyjki,

- włożyć kluczyk do stacyjki,

- włączyć zapłon i uruchomić pojazd.

POMPKA ZASYSAJĄCA
DIESEL



W przypadku zatrzymania z powodu
braku paliwa, należy ponownie
napełnić układ zasilania:



- napełnić zbiornik paliwa co najmniej
5 litrami oleju napędowego,

- użyć ręcznej pompki zasysającej,
umieszczonej pod pokrywą silnika pod
pokrywą ochronną,

- włączyć rozrusznik, aż do uruchomienia
silnika.

Patrz również informacje w
rozdziale 6, w części "Pod
pokrywą silnika".










Jakość paliwa stosowanego w
silnikach Diesla

Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej napędowy
zgodny z normą EN 590 w mieszance z
biopaliwem zgodnym z normą EN 14214),
dostępnymi w dystrybutorach paliw
(możliwa zawartość estru metylowego
kwasu tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesla, ale
stosowanie takiego paliwa wymaga
ścisłego przestrzegania szczególnych
warunków obsługi okresowej.
Skontaktować się z siecią CITROËN lub z
warsztatem specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).

11 5
Akumulator
SZYBKA POMO
C
7
AKUMULATOR

Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu
należy odczekać 2 minuty.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu
klem.
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę
zanim włączymy rozrusznik, jest
to czas niezbędny do inicjalizacji
systemów elektronicznych. W razie
wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.
Po wymianie żarówek, odczekać
około 3 minuty przed ponownym
podłączeniem akumulatora. W przypadku dłuższego,
przekraczającego jeden miesiąc,
postoju samochodu, zaleca się
odłączać akumulator.


Aby naładować akumulator za
pomocą prostownika, należy:



- odłączyć akumulator,

- przestrzegać instrukcji podanych
przez producenta prostownika,

- podłączyć zaczynając od
zacisku (-),

- sprawdzić stan zacisków. Jeśli są
zasiarczone, tzn. pokryte białawym
lub zielonkawym nalotem, należy je
zdjąć i przeczyścić.



Aby uruchomić pojazd z innego
akumulatora, należy:



- podłączyć czerwony przewód do
końcówek (+) obydwu akumulatorów,

- jeden koniec przewodu zielonego lub
czarnego podłączyć do końcówki (-)
akumulatora pomocniczego,

- drugi koniec przewodu zielonego
lub czarnego podłączyć do masy
pojazdu uruchamianego, jak najdalej
od akumulatora,

- włączyć rozrusznik aż do
uruchomienia silnika,

- poczekać aż silnik powróci na wolne
obroty i odłączyć przewody.




Etykieta wskazuje zastosowanie
akumulatora ołowiowego
12 V o specjalnej technologii
i parametrach, wymagającego,
w przypadku wymiany albo
odłączenia, interwencji ze strony
ASO sieci CITROËN lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero
po kilku godzinach w zależności od
warunków klimatycznych i stanu
naładowania akumulatora (do około
8 godzin).

Ładowanie akumulatora systemu Stop
& Start nie wymaga jego odłączania.

11 6


Akumulator

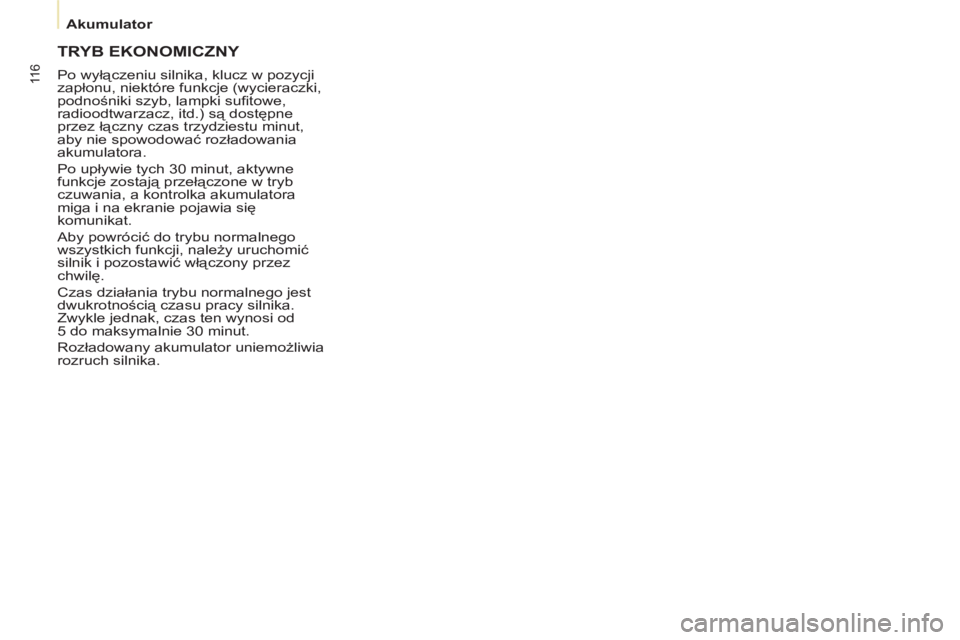

TRYB EKONOMICZNY

Po wyłączeniu silnika, klucz w pozycji
zapłonu, niektóre funkcje (wycieraczki,
podnośniki szyb, lampki sufi towe,
radioodtwarzacz, itd.) są dostępne
przez łączny czas trzydziestu minut,
aby nie spowodować rozładowania
akumulatora.
Po upływie tych 30 minut, aktywne
funkcje zostają przełączone w tryb
czuwania, a kontrolka akumulatora
miga i na ekranie pojawia się
komunikat.
Aby powrócić do trybu normalnego
wszystkich funkcji, należy uruchomić
silnik i pozostawić włączony przez
chwilę.
Czas działania trybu normalnego jest
dwukrotnością czasu pracy silnika.
Zwykle jednak, czas ten wynosi od
5 do maksymalnie 30 minut.
Rozładowany akumulator uniemożliwia
rozruch silnika.

Wymiana koła

11 7
7


1. USTAWIENIE POJAZDU



- Koniecznie upewnić się, czy
wszyscy pasażerowie wysiedli
z samochodu i znajdują się w
bezpiecznej strefi e.

- W miarę możliwości, ustawić
pojazd na płaskim, stabilnym i
nieśliskim podłożu.

- Zaciągnąć hamulec postojowy,
wyłączyć zapłon oraz włączyć
pierwszy bieg lub bieg wsteczny.
- Jeżeli jest dostępny, wstawić
klin pod koło znajdujące się po
przekątnej do koła wymienianego.
Jeżeli samochód wyposażony jest
w hak holowniczy, czasami należy
najpierw podnieść lekko samochód,
aby ułatwić wyjęcie koła zapasowego
z kosza.
W specyfi cznych warunkach
terenowych lub w przypadku dużego
ładunku, skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.

WYMIANA KOŁA

2. NARZĘDZIA



- Narzędzia znajdują się w schowku
pod przednim lewym fotelem. W razie
potrzeby, przesunąć fotel do przodu, aby
uzyskać dostęp do schowka od tyłu.

- Odkręcić nakrętkę, a następnie
wyciągnąć podnośnik i korbkę.


1.
Klucz do odkręcania kół.

2.
Podnośnik.

3.
Klucz do zdejmowania kołpaków z felg
aluminiowych.

4.
Klin.
Podnośnik oraz pozostałe narzędzia
zostały specjalnie opracowane dla Państwa
samochodu. Nie należy ich używać do
innych celów.

Wymiana koła

11 8

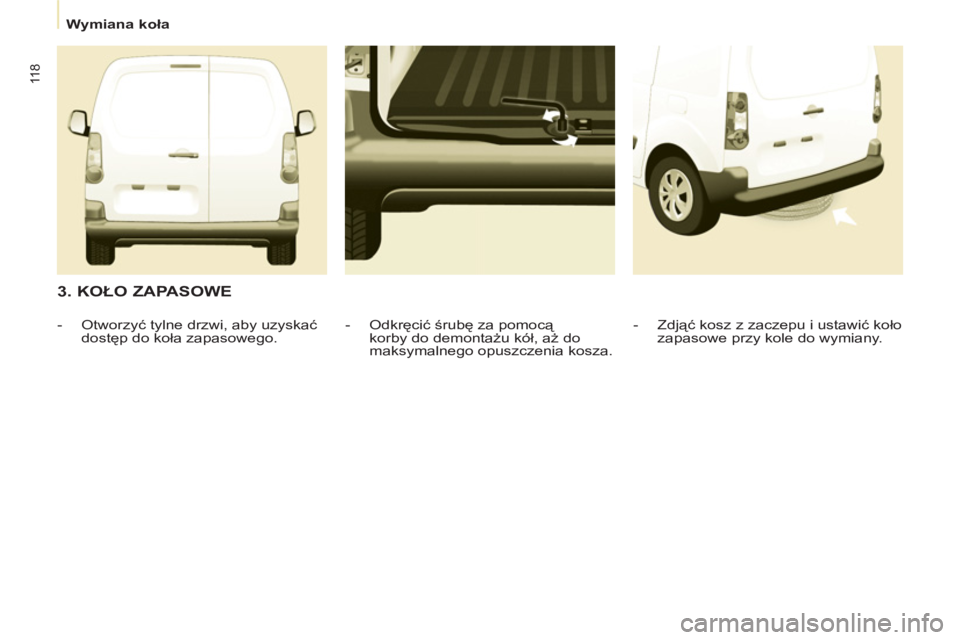

3. KOŁO ZAPASOWE


- Zdjąć kosz z zaczepu i ustawić koło
zapasowe przy kole do wymiany.

- Odkręcić śrubę za pomocą
korby do demontażu kół, aż do
maksymalnego opuszczenia kosza.

- Otworzyć tylne drzwi, aby uzyskać
dostęp do koła zapasowego.
