CITROEN BERLINGO ELECTRIC 2015 Libretti Di Uso E manutenzione (in Italian)

Sostituzione di una ruota

11 9
GUIDA RAPIDA

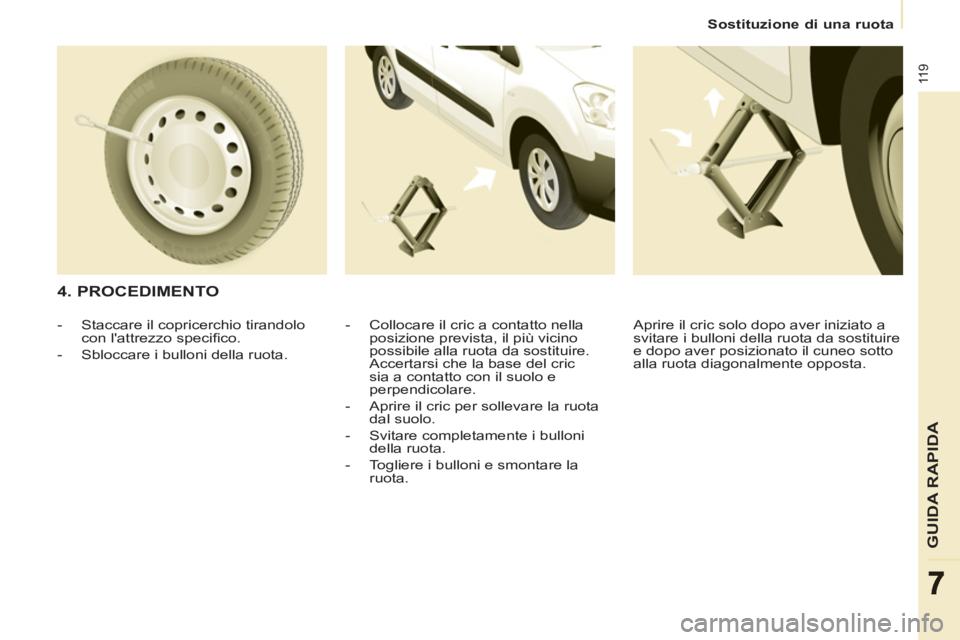

4. PROCEDIMENTO


- Collocare il cric a contatto nella
posizione prevista, il più vicino
possibile alla ruota da sostituire.
Accertarsi che la base del cric
sia a contatto con il suolo e
perpendicolare.

- Aprire il cric per sollevare la ruota
dal suolo.

- Svitare completamente i bulloni
della ruota.

- Togliere i bulloni e smontare la
ruota.

- Staccare il copricerchio tirandolo
con l'attrezzo specifi co.

- Sbloccare i bulloni della ruota. Aprire il cric solo dopo aver iniziato a
svitare i bulloni della ruota da sostituire
e dopo aver posizionato il cuneo sotto
alla ruota diagonalmente opposta.

Sostituzione di una ruota

120


- Abbassare completamente il
veicolo ripiegando il cric e poi
rimuoverlo.

- Stringere di nuovo i bulloni della
ruota con la manovella, bloccandoli
senza forzare.

- Collocare la ruota da riparare nel
cestello.
- Riagganciare il cestello al gancio
e poi farlo risalire con la vite e la
manovella.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric
(utilizzare un cavalletto). Non
utilizzare mai l'avvitatore anziché la
manovella di smontaggio ruote.

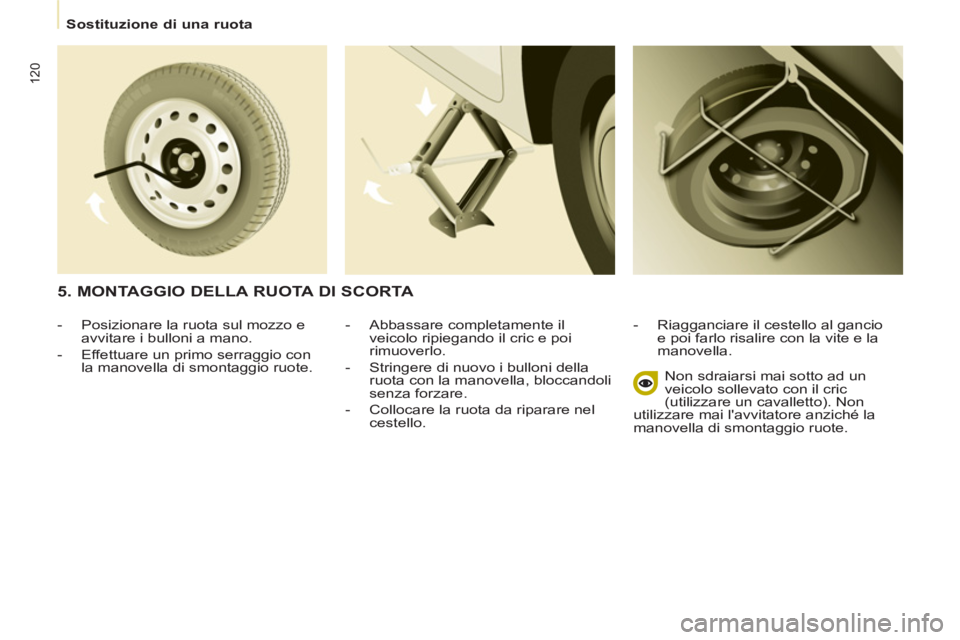

5. MONTAGGIO DELLA RUOTA DI SCORTA



- Posizionare la ruota sul mozzo e
avvitare i bulloni a mano.

- Effettuare un primo serraggio con
la manovella di smontaggio ruote.

Paraneve

121
GUIDA RAPID
A
7

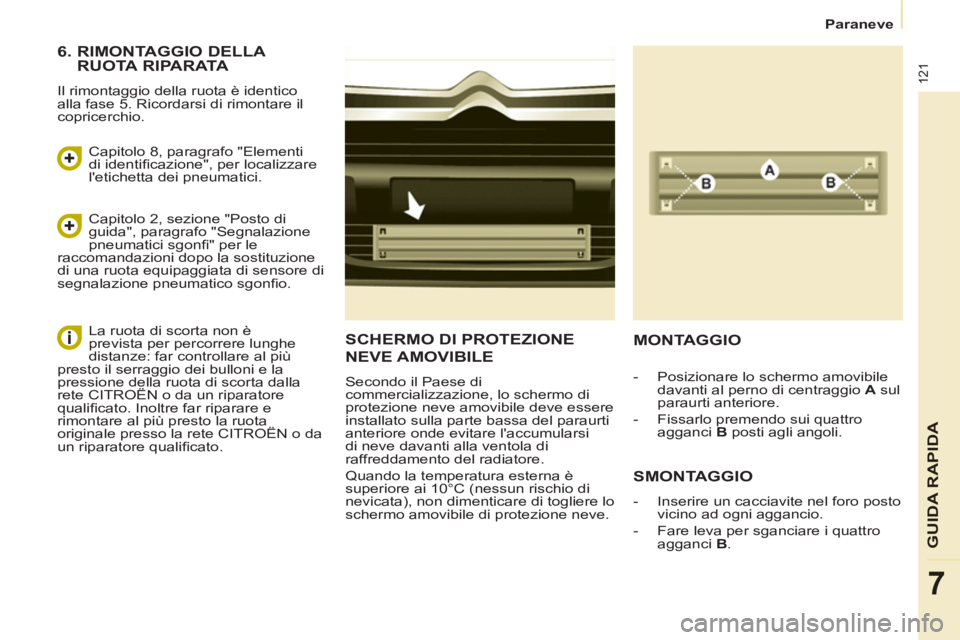

SCHERMO DI PROTEZIONE
NEVE AMOVIBILE
Secondo il Paese di
commercializzazione, lo schermo di
protezione neve amovibile deve essere
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile di protezione neve.

MONTAGGIO

SMONTAGGIO



- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.

- Fare leva per sganciare i quattro
agganci B
.


- Posizionare lo schermo amovibile
davanti al perno di centraggio A
sul
paraurti anteriore.

- Fissarlo premendo sui quattro
agganci B
posti agli angoli.



6. RIMONTAGGIO DELLA
RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 8, paragrafo "Elementi
di identifi cazione", per localizzare
l'etichetta dei pneumatici.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
pneumatici sgonfi " per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfi o.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete CITROËN o da un riparatore
qualifi cato. Inoltre far riparare e
rimontare al più presto la ruota
originale presso la rete CITROËN o da
un riparatore qualifi cato.

Catene da neve

122

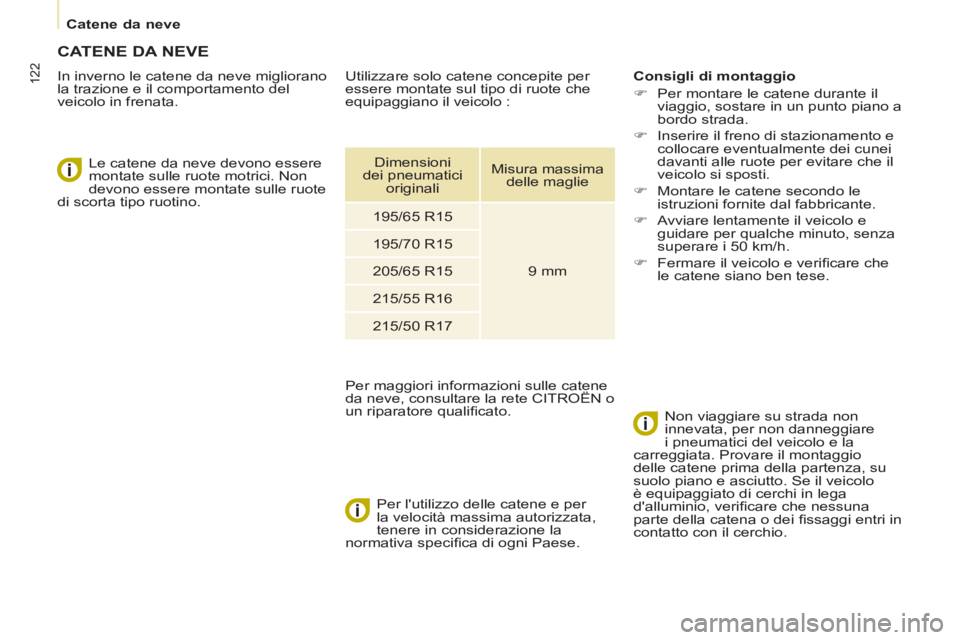

CATENE DA NEVE


In inverno le catene da neve migliorano
la trazione e il comportamento del
veicolo in frenata.

Le catene da neve devono essere
montate sulle ruote motrici. Non
devono essere montate sulle ruote
di scorta tipo ruotino.

Per l'utilizzo delle catene e per
la velocità massima autorizzata,
tenere in considerazione la
normativa specifi ca di ogni Paese.
Consigli di montaggio


)
Per montare le catene durante il
viaggio, sostare in un punto piano a
bordo strada.

)
Inserire il freno di stazionamento e
collocare eventualmente dei cunei
davanti alle ruote per evitare che il
veicolo si sposti.

)
Montare le catene secondo le
istruzioni fornite dal fabbricante.

)
Avviare lentamente il veicolo e
guidare per qualche minuto, senza
superare i 50 km/h.

)
Fermare il veicolo e verifi care che
le catene siano ben tese.


Non viaggiare su strada non
innevata, per non danneggiare
i pneumatici del veicolo e la
carreggiata. Provare il montaggio
delle catene prima della partenza, su
suolo piano e asciutto. Se il veicolo
è equipaggiato di cerchi in lega
d'alluminio, verifi care che nessuna
parte della catena o dei fi ssaggi entri in
contatto con il cerchio.


Utilizzare solo catene concepite per
essere montate sul tipo di ruote che
equipaggiano il veicolo :
Per maggiori informazioni sulle catene
da neve, consultare la rete CITROËN o
un riparatore qualifi cato.

Dimensioni
dei pneumatici
originali
Misura massima
delle maglie

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

Sostituzione di una lampadina

123
GUIDA RAPID
A
7

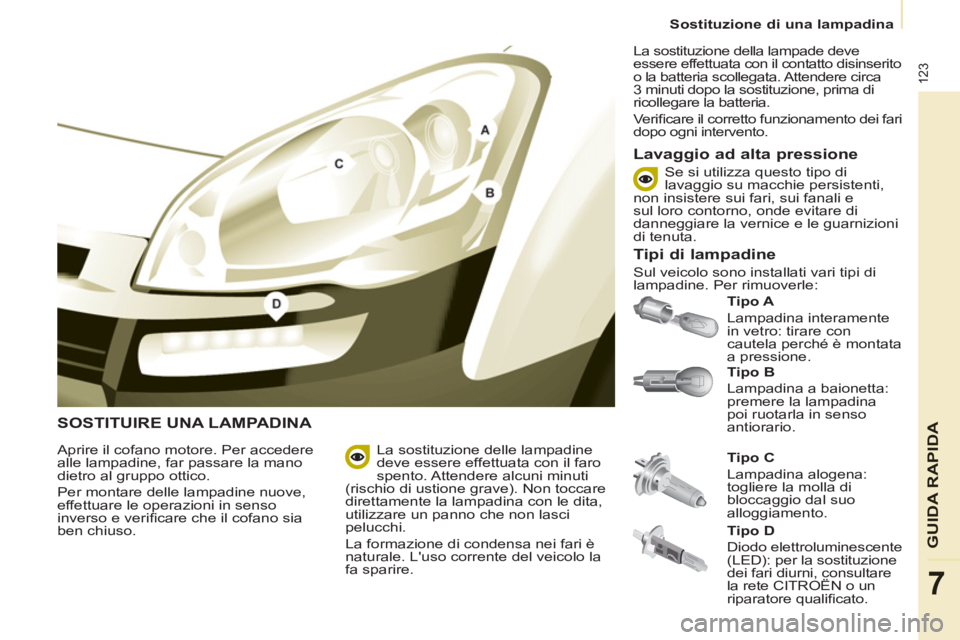

SOSTITUIRE UNA LAMPADINA


Tipo B

Lampadina a baionetta:
premere la lampadina
poi ruotarla in senso
antiorario.
Tipo A

Lampadina interamente
in vetro: tirare con
cautela perché è montata
a pressione.

Aprire il cofano motore. Per accedere
alle lampadine, far passare la mano
dietro al gruppo ottico.
Per montare delle lampadine nuove,
effettuare le operazioni in senso
inverso e verifi care che il cofano sia
ben chiuso.
Tipo C

Lampadina alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.
La sostituzione delle lampadine
deve essere effettuata con il faro
spento. Attendere alcuni minuti
(rischio di ustione grave). Non toccare
direttamente la lampadina con le dita,
utilizzare un panno che non lasci
pelucchi.
La formazione di condensa nei fari è
naturale. L'uso corrente del veicolo la
fa sparire. La sostituzione della lampade deve
essere effettuata con il contatto disinserito
o la batteria scollegata. Attendere circa
3 minuti dopo la sostituzione, prima di
ricollegare la batteria.
Ve r ifi care il corretto funzionamento dei fari
dopo ogni intervento.


Lavaggio ad alta pressione

Tipi di lampadine

Sul veicolo sono installati vari tipi di
lampadine. Per rimuoverle: Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanali e
sul loro contorno, onde evitare di
danneggiare la vernice e le guarnizioni
di tenuta.

Tipo D

Diodo elettroluminescente
(LED): per la sostituzione
dei fari diurni, consultare
la rete CITROËN o un
riparatore qualifi cato.

Sostituzione di una lampadina

124


3.
Indicatori di direzione

Tipo B
, PY21W - 21W (ambra)


- Togliere il coperchio tirando la
linguetta in gomma morbida.

- Ruotare il portalampada di un
quarto di giro, in senso antiorario.

- Rimuovere la lampadina
premendola leggermente e
ruotando in senso antiorario.

- Sostituire la lampadina.

- Ve r ifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.
2.
Luci di posizione

Tipo A
, W5W - 5W


- Rimuovere il coperchio tirando la
linguetta in gomma morbida.

- Estrarre il portalampada montato
a pressione tirando il connettore.

- Sostituire la lampadina.

- Verifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.

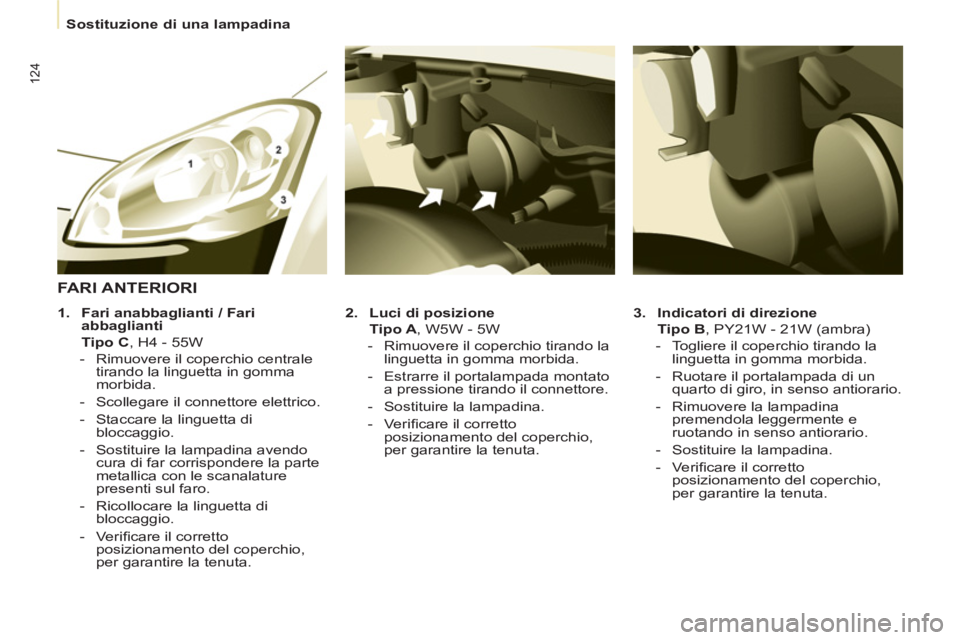

FARI ANTERIORI



1.
Fari anabbaglianti / Fari
abbaglianti

Tipo C
, H4 - 55W


- Rimuovere il coperchio centrale
tirando la linguetta in gomma
morbida.

- Scollegare il connettore elettrico.

- Staccare la linguetta di
bloccaggio.

- Sostituire la lampadina avendo
cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.

- Ricollocare la linguetta di
bloccaggio.

- Verifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.

Sostituzione di una lampadina

125
7


4.
Fari fendinebbia

Tipo C
, H1 - 55W


- Staccare le tre graffette e la vite
di fi ssaggio del passaruota, situati
sotto il paraurti.

- Spostare il passaruota verso l'alto.

- Smontare il faro fendinebbia togliendo
la vite accessibile attraverso il foro
che si trova nel paraurti, utilizzando un
cacciavite Torx
© 30.

- Sganciare il fendinebbia premendo
la molletta clip per liberarlo.

-
Rimuovere il fendinenebbia dall'esterno.

- Ruotare di 1/4 di giro la protezione
gialla per aprirla.

- Allargare le graffette che stringono
la base della lampadina sui due lati,
per liberarla.

- Togliere la lampadina tirandola.

- Inserire la nuova lampadina,
riserrare i ganci attorno alla base
della lampadina ed effettuare le
operazioni inverse per ricollocare il
gruppo ottico e il paraurti.



INDICATORE DI DIREZIONE LATERALE


Tipo A
, WY5W - 5W (ambra)


- Spingere all'indietro l'indicatore
di direzione laterale e sganciarlo
tirando la parte anteriore.

- Rivolgersi alla rete CITROËN per
procurarsi un nuovo indicatore
di direzione, che verrà fornito
completo.

- Per rimontarlo, inserire l'indicatore
all'indietro e riportarlo in avanti.
Anteriore / Posteriore




PLAFONIERE


Tipo A
, 12V5W - 5W


- Sganciare la parte trasparente
inserendo un cacciavite nelle
fessure sui due lati della plafoniera.

- Tirare la lampadina e sostituirla.

- Fissare la parte trasparente nel suo
alloggiamento ed assicurarsi che
sia correttamente bloccata.

Sostituzione di una lampadina

126


Per maggiori informazioni sulle
lampadine, consultare le tabelle "Tipi di
lampadine".


1.
Luci di stop/luci di posizione


Tipo B
, P21/5W - 21/5W

2.
Indicatori di direzione


Tipo B
, PY21W - 21W (ambra)

3.
Fanalini retromarcia


Tipo B
, P21W - 21W

4.
Fanalini fendinebbia


Tipo B
, P21W - 21W


- Individuare la lampadina bruciata e
aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".

- Rimuovere le due viti di fi ssaggio
con un cacciavite, che si trova nella
trousse degli attrezzi sotto il sedile
destro.

- Dall'esterno, tirare il gruppo ottico.

- Trattenendo il fanalino, scollegare il
connettore elettrico.
- Allargare le 4 linguette ed estrarre il
portalampada.

- Rimuovere la lampadina bruciata
premendola leggermente e
ruotando in senso antiorario.

- Sostituire la lampadina.
Per estrarre il gruppo ottico:


- con portellone, tirare il gruppo
verso il centro del veicolo,

- con porte a battente, tirare il gruppo
verso di sé.

Al rimontaggio, prestare
attenzione a riposizionare
correttamente le linguette e il fi lo
di alimentazione per non incastrarlo.
Dopo aver sostituito la lampadina
dell'indicatore di direzione posteriore, il
tempo di reinizializzazione è superiore
a circa 2 minuti.

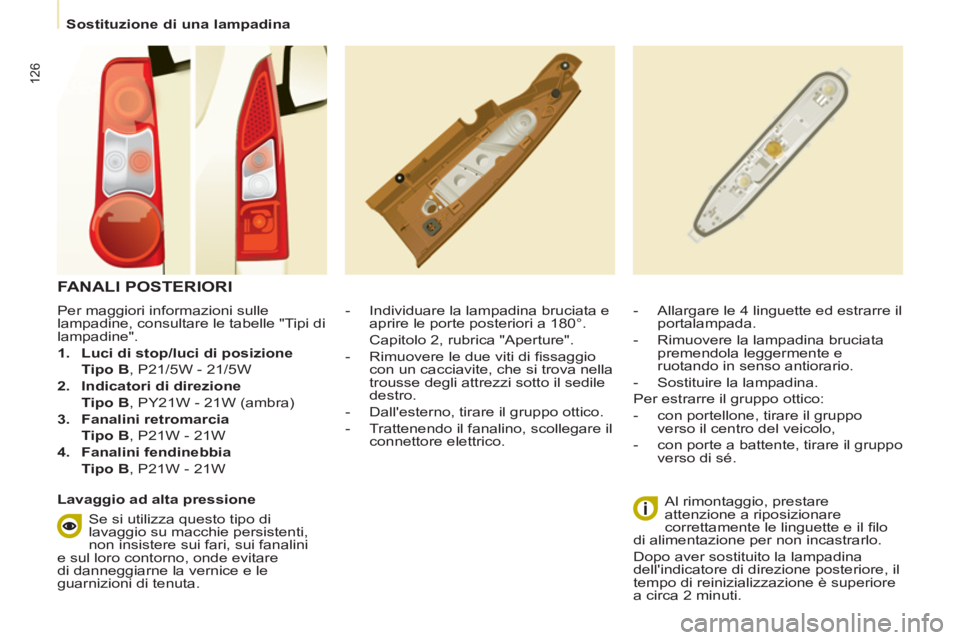

FANALI POSTERIORI


Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanalini
e sul loro contorno, onde evitare
di danneggiarne la vernice e le
guarnizioni di tenuta.

Sostituzione di una lampadina

127
7

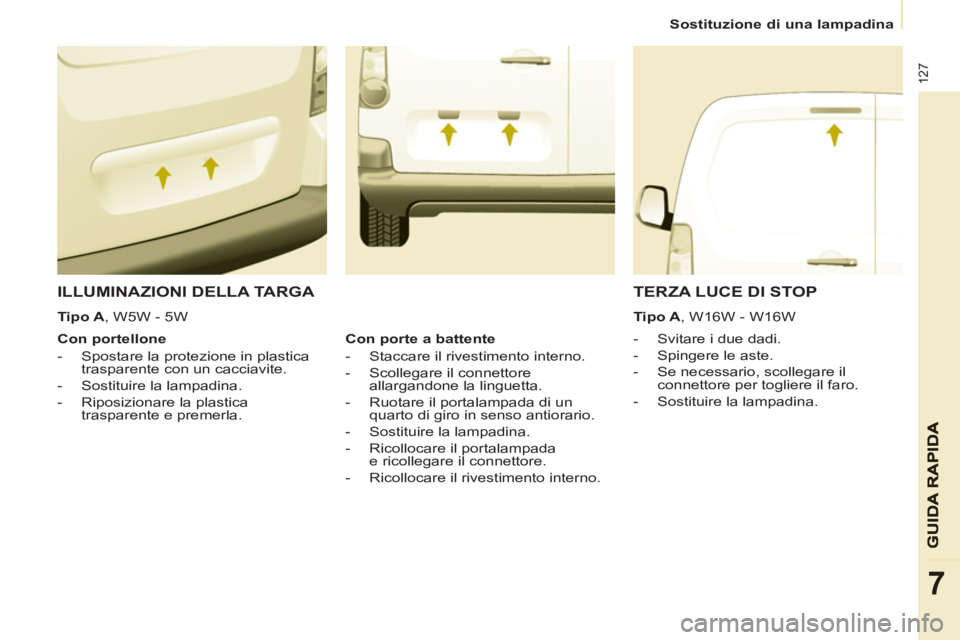

ILLUMINAZIONI DELLA TARGA




- Svitare i due dadi.

- Spingere le aste.

- Se necessario, scollegare il
connettore per togliere il faro.

- Sostituire la lampadina.


Con portellone


- Spostare la protezione in plastica
trasparente con un cacciavite.

- Sostituire la lampadina.

- Riposizionare la plastica
trasparente e premerla.


TERZA LUCE DI STOP


Tipo A
, W16W - W16W

Con porte a battente


- Staccare il rivestimento interno.

- Scollegare il connettore
allargandone la linguetta.

- Ruotare il portalampada di un
quarto di giro in senso antiorario.

- Sostituire la lampadina.

- Ricollocare il portalampada
e ricollegare il connettore.

- Ricollocare il rivestimento interno.



Tipo A
, W5W - 5W

Sostituzione di un fusibile

128
Le scatole dei fusibili si trovano:


- nella parte inferiore del cruscotto,
lato sinistro (dietro il coperchio),

- nel vano motore (vicino alla
batteria).
Se il veicolo ne è dotato, è presente
anche una scatola dei fusibili per il
rimorchio, per il gancio traino e le
connessioni per le trasformazioni
carrozzeria e pianale cabinato. Questa
scatola si trova a destra, dietro la
paratia di separazione del carico.
Vengono fornite solo le descrizioni dei
fusibili che possono essere sostituiti
dall'utilizzatore mediante la pinzetta
situata dietro al vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, recarsi presso la rete
CITROËN o presso un riparatore
qualifi cato.


Stacco e riattacco di un fusibile


Sostituire sempre un fusibile
difettoso con un fusibile dello
stesso amperaggio.

CITROËN declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
derivanti dall'installazione di accessori
ausiliari non forniti, non consigliati dalla
rete CITROËN e non installati secondo
le prescrizioni, in particolare quando
l'assorbimento di tutti gli apparecchi
supplementari collegati supera i
10 millampère. Avvertenza per i professionisti: per
avere informazioni complete sui
fusibili e sui relais, consultare gli
schemi dei "Metodi" disponibili presso
la Rete. Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.


- Utilizzare la pinzetta.
