CITROEN BERLINGO ELECTRIC 2017 Instructieboekjes (in Dutch)

59
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015
Ruiten- en koplampsproeiers
trek de hendel naar u toe, de
ruitensproeiers treden in werking in
combinatie met het tijdelijk inschakelen
van de ruitenwissers.
De koplampsproeiers treden gelijktijdig
met de ruitensproeiers in werking als
de dimlichten zijn ingeschakeld.
Draai de ring voorbij de
eerste stand, zodat de
ruitensproeier in werking
treedt en vervolgens de
ruitenwisser enige tijd wordt
ingeschakeld.
W

acht 's winters, als de ruit
met sneeuw of ijs bedekt is,
met het inschakelen van de
ruitenwisser achter. Zet eerst de
achterruitverwarming aan, wacht tot de
sneeuw of het ijs begint te smelten en
veeg de ruitenwisser achter schoon. Zet
dan pas de ruitenwisser achter aan.
r

aadpleeg voor het bijvullen
van het reservoir in rubriek 7
het
gedeelte "
n iveaus".
Onderhoudsstand ruitenwissers
vóór
Zie in rubriek 8 het gedeelte
" r uitenwisserbladen vervangen".
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers na de werkzaamheden
weer in de ruststand te zetten. Draai de ring tot de eerste
stand.
Ruitensproeier achter
Ruitenwisser achter
Als de ruitenwisserschakelaar
binnen één minuut nadat het
contact is afgezet wordt bediend,
bewegen de ruitenwissers naar de
voorruitstijlen.
Deze stand moet worden gebruikt voor 's
winters parkeren en het vervangen of
reinigen van de ruitenwisserbladen.
stuurkolomschakelaars
erGonoMIe en coMFort
4

60
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015
BOORDCOMPUTER
Enkele definities
Actieradius: in deze stand geeft de
computer aan hoeveel kilometer u
nog met de resterende hoeveelheid
brandstof kunt rijden, berekend op
basis van het gemiddelde verbruik over
de laatste afgelegde kilometers.
De weergegeven waarde kan sterk
variëren door een verandering in de
wagensnelheid of het landschap.Momenteel verbruik: dit verbruik
wordt berekend en weergegeven vanaf
30
km/h.
Gemiddeld verbruik: dit is het
gemiddelde verbruik sinds de laatste
nulstelling van de boordcomputer.
Afgelegde afstand: deze afstand
wordt berekend sinds de laatste
nulstelling van de boordcomputer.
Nog af te leggen afstand: dit is
de afstand tot de door de gebruiker
ingevoerde eindbestemming. Als het
navigatiesysteem in gebruik is, wordt
deze afstand op elk moment tijdens het
rijden opnieuw berekend.
Gemiddelde snelheid: dit is de
gemiddelde snelheid sinds de laatste
nulstelling van de boordcomputer
(contact aan).
Als de knop op het uiteinde van de
ruitenwisserschakelaar meermaals wordt
ingedrukt, worden de verschillende functies
van de boordcomputer achtereenvolgend
weergegeven op het display.
Druk de knop langer dan twee
seconden in zodra het gewenste traject
wordt aangegeven. Als de actieradius minder dan 30
km
bedraagt, verschijnen streepjes op het
display. n a het tanken van minimaal
10 liter brandstof wordt de actieradius
opnieuw berekend en weergegeven
zodra deze meer dan 100 km
bedraagt.
r
aadpleeg het c I tro Ë n -netwerk als
tijdens het rijden voortdurend streepjes
worden weergegeven in plaats van
cijfers.
Het tabblad "auto" met de actieradius,
het huidige verbruik en de nog af te
leggen afstand.
Het tabblad "1" (traject 1) met de
gemiddelde snelheid, het gemiddelde
verbruik en de afgelegde afstand
berekend over het traject "1".
Het tabblad "2" (traject 2) met dezelfde
gegevens voor een tweede traject.
Op nul zetten
stuurkolomschakelaars

61
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015

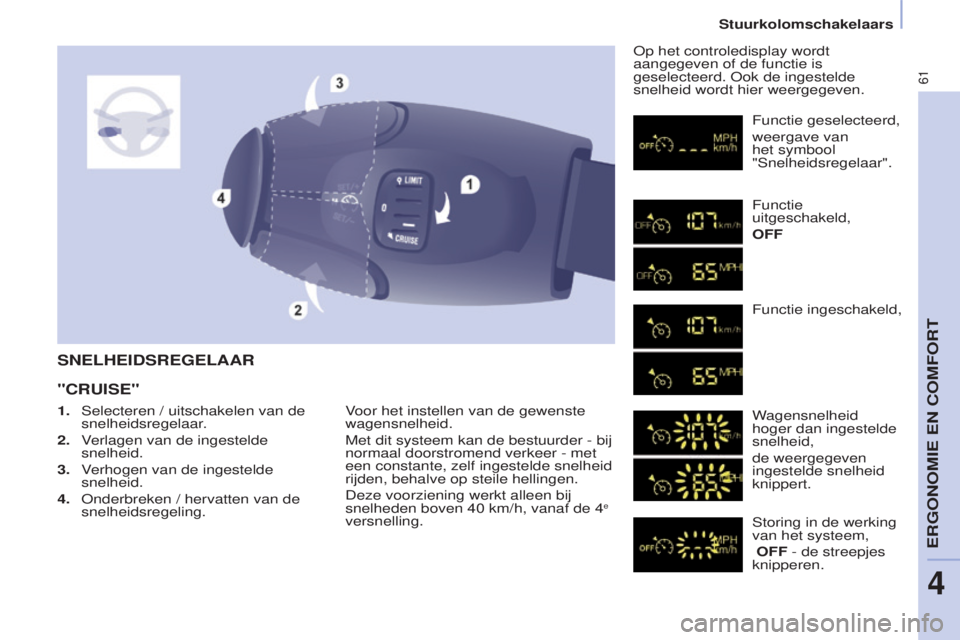

SNELHEIDSREGELAAR
"CRUISE"
Voor het instellen van de gewenste
wagensnelheid.
Met dit systeem kan de bestuurder - bij
normaal doorstromend verkeer - met
een constante, zelf ingestelde snelheid
rijden, behalve op steile hellingen.
Deze voorziening werkt alleen bij
snelheden boven 40 km/h, vanaf de 4
e
versnelling.
o
p het controledisplay wordt
aangegeven of de functie is
geselecteerd. o ok de ingestelde
snelheid wordt hier weergegeven.
Functie geselecteerd,
weergave van
het symbool
" s nelheidsregelaar".
Functie
uitgeschakeld,
OFF
Functie ingeschakeld,
Wagensnelheid
hoger dan ingestelde
snelheid,
de weergegeven
ingestelde snelheid
knippert.s toring in de werking
van het systeem,
OFF - de streepjes
knipperen.
1.
s
electeren / uitschakelen van de
snelheidsregelaar.
2.

V

erlagen van de ingestelde
snelheid.
3.

V

erhogen van de ingestelde
snelheid.
4.
o
nderbreken / hervatten van de
snelheidsregeling.
stuurkolomschakelaars
erGonoMIe en coMFort
4

62
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015

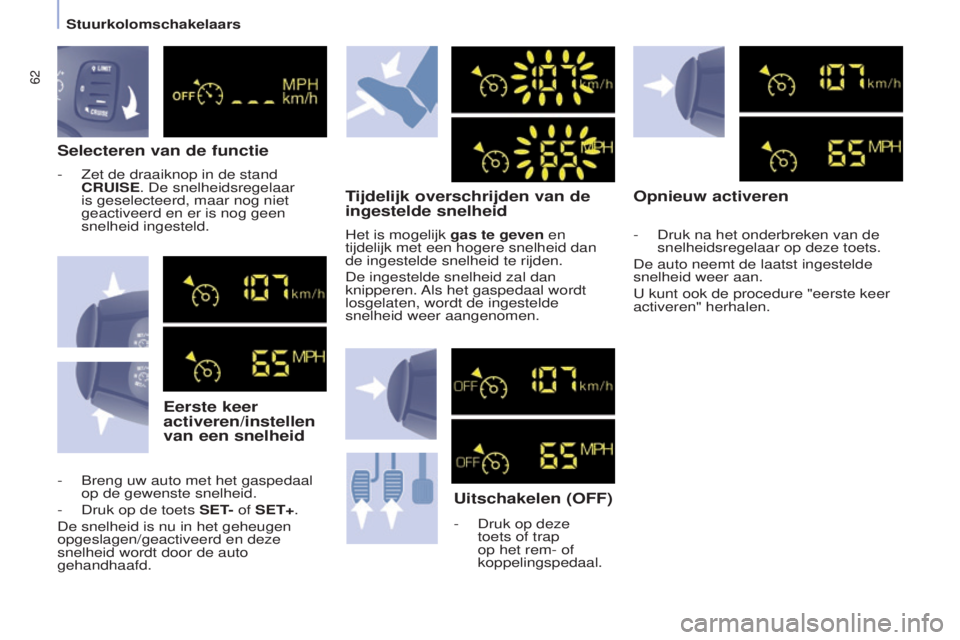

Selecteren van de functieEerste keer
activeren/instellen
van een snelheid Tijdelijk overschrijden van de
ingestelde snelheid
Uitschakelen (OFF)
- Druk op deze
toets of trap
op het rem- of
koppelingspedaal.
Opnieuw activeren
- breng uw auto met het gaspedaal
op de gewenste snelheid.
-

Druk op de toets
SET- of SET+.
De snelheid is nu in het geheugen
opgeslagen/geactiveerd en deze
snelheid wordt door de auto
gehandhaafd. -
Zet de draaiknop in de stand
CRUISE

. De snelheidsregelaar
is geselecteerd, maar nog niet
geactiveerd en er is nog geen
snelheid ingesteld. Het is mogelijk gas te geven en
tijdelijk met een hogere snelheid dan
de ingestelde snelheid te rijden.
De ingestelde snelheid zal dan
knipperen. Als het gaspedaal wordt
losgelaten, wordt de ingestelde
snelheid weer aangenomen. -
Druk na het onderbreken van de
snelheidsregelaar op deze toets.
De auto neemt de laatst ingestelde
snelheid weer aan.
u
kunt ook de procedure "eerste keer
activeren" herhalen.
stuurkolomschakelaars

63
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015

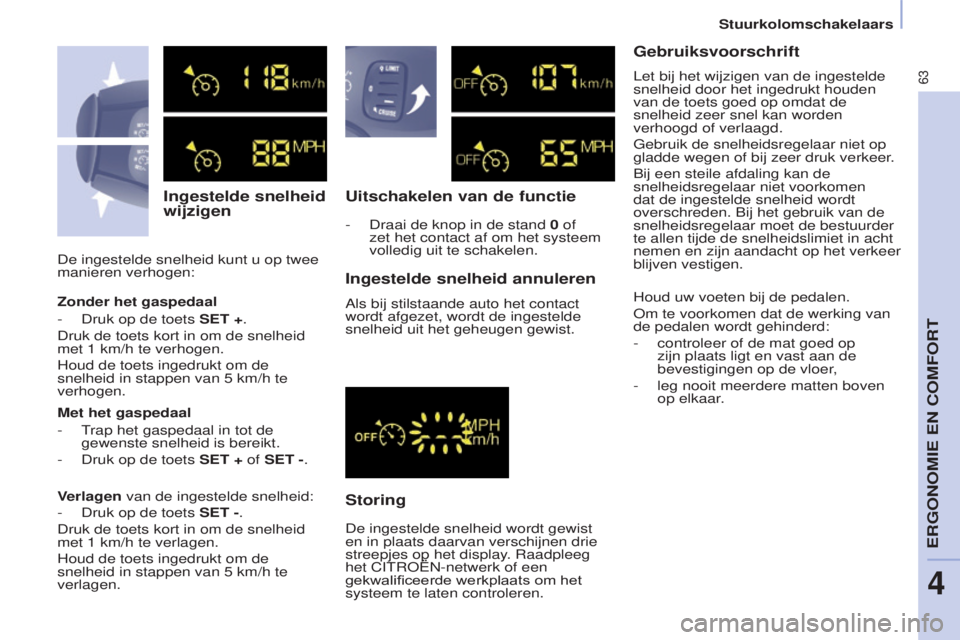

Ingestelde snelheid
wijzigenUitschakelen van de functie
Storing Ingestelde snelheid annuleren
Als bij stilstaande auto het contact
wordt afgezet, wordt de ingestelde
snelheid uit het geheugen gewist.
De ingestelde snelheid kunt u op twee
manieren verhogen:
-
Draai de knop in de stand
0 of
zet het contact af om het systeem
volledig uit te schakelen.
Gebruiksvoorschrift
Zonder het gaspedaal
-

Druk op de toets
SET +.
Druk de toets kort in om de snelheid
met 1
km/h te verhogen.
Houd de toets ingedrukt om de
snelheid in stappen van 5
km/h te
verhogen.
Met het gaspedaal
-
t
rap het gaspedaal in tot de
gewenste snelheid is bereikt.
-


Druk op de toets
SET + of SET -.
Verlagen van de ingestelde snelheid:
-

Druk op de toets
SET -.
Druk de toets kort in om de snelheid
met 1
km/h te verlagen.
Houd de toets ingedrukt om de
snelheid in stappen van 5
km/h te
verlagen. De ingestelde snelheid wordt gewist
en in plaats daarvan verschijnen drie
streepjes op het display.
r aadpleeg
het
c I tro Ë n -netwerk of een
gekwalificeerde werkplaats om het
systeem te laten controleren. Let bij het wijzigen van de ingestelde
snelheid door het ingedrukt houden
van de toets goed op omdat de
snelheid zeer snel kan worden
verhoogd of verlaagd.
Gebruik de snelheidsregelaar niet op
gladde wegen of bij zeer druk verkeer.
b

ij een steile afdaling kan de
snelheidsregelaar niet voorkomen
dat de ingestelde snelheid wordt
overschreden. b ij het gebruik van de
snelheidsregelaar moet de bestuurder
te allen tijde de snelheidslimiet in acht
nemen en zijn aandacht op het verkeer
blijven vestigen.
Houd uw voeten bij de pedalen.o m te voorkomen dat de werking van
de pedalen wordt gehinderd:
-

controleer of de mat goed op
zijn plaats ligt en vast aan de
bevestigingen op de vloer

,
-

leg nooit meerdere matten boven
op elkaar

.
stuurkolomschakelaars
erGonoMIe en coMFort
4

64
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015
De snelheid wordt verhoogd naarmate
het gaspedaal dieper wordt ingetrapt
tot aan het zware punt van het
gaspedaal, waarbij de ingestelde
snelheid is bereikt.
Als het gaspedaal tot voorbij het
zware punt wordt ingetrapt, wordt
de ingestelde snelheid echter
overschreden. Als het gaspedaal
vervolgens geleidelijk weer wordt
losgelaten en de wagensnelheid onder
de ingestelde maximumsnelheid komt,
wordt de snelheidsbegrenzer weer
geactiveerd.
Het systeem kan worden bediend
bij stilstaande auto met draaiende
motor, of tijdens het rijden.
o
p het controledisplay wordt
aangegeven of de functie is
geselecteerd. o ok de ingestelde

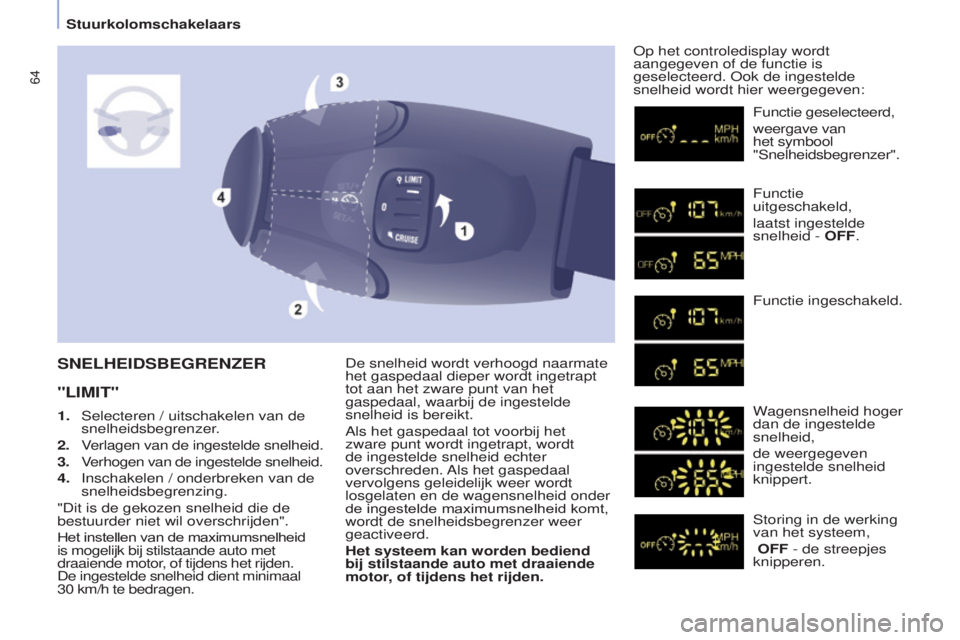

snelheid wordt hier weergegeven:SNELHEIDSBEGRENZER
"LIMIT"
Functie geselecteerd,
weergave van
het symbool
"
s nelheidsbegrenzer".
Functie
uitgeschakeld,
laatst ingestelde
snelheid - OFF.
Functie ingeschakeld.
Wagensnelheid hoger
dan de ingestelde
snelheid,
de weergegeven
ingestelde snelheid
knippert.
s

toring in de werking
van het systeem,
OFF - de streepjes
knipperen.
1.
s
electeren / uitschakelen van de
snelheidsbegrenzer.
2.

V

erlagen van de ingestelde snelheid.
3.

V

erhogen van de ingestelde snelheid.
4.

Inschakelen / onderbreken van de
snelheidsbegrenzing.
"Dit is de gekozen snelheid die de
bestuurder niet wil overschrijden".
Het instellen van de maximumsnelheid


is mogelijk bij stilstaande auto met
draaiende motor, of tijdens het rijden.
De ingestelde snelheid dient minimaal
30

km/h te bedragen.
stuurkolomschakelaars

65

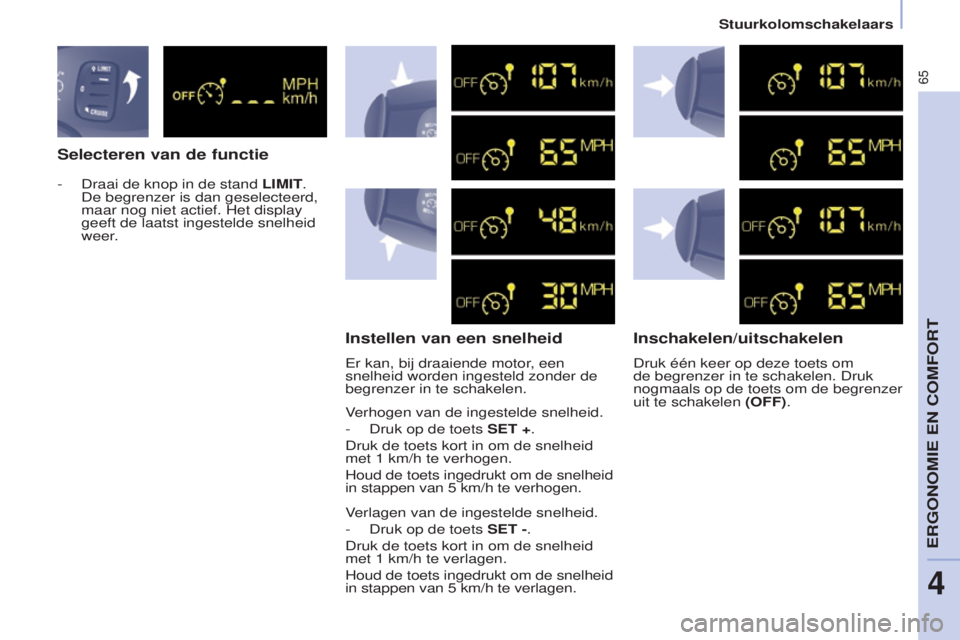

Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015
Selecteren van de functieInstellen van een snelheidInschakelen/uitschakelen
Verhogen van de ingestelde snelheid.
-

Druk op de toets
SET +.
Druk de toets kort in om de snelheid
met 1
km/h te verhogen.
Houd de toets ingedrukt om de snelheid
in stappen van 5
km/h te verhogen.
Verlagen van de ingestelde snelheid.
-

Druk op de toets
SET -.
Druk de toets kort in om de snelheid
met 1
km/h te verlagen.
Houd de toets ingedrukt om de snelheid
in stappen van 5
km/h te verlagen.
-

Draai de knop in de stand

LIMIT.
De begrenzer is dan geselecteerd,
maar nog niet actief. Het display
geeft de laatst ingestelde snelheid
weer.
e
r kan, bij draaiende motor, een
snelheid worden ingesteld zonder de
begrenzer in te schakelen. Druk één keer op deze toets om
de begrenzer in te schakelen. Druk
nogmaals op de toets om de begrenzer
uit te schakelen (OFF).
stuurkolomschakelaars
erGonoMIe en coMFort
4

66

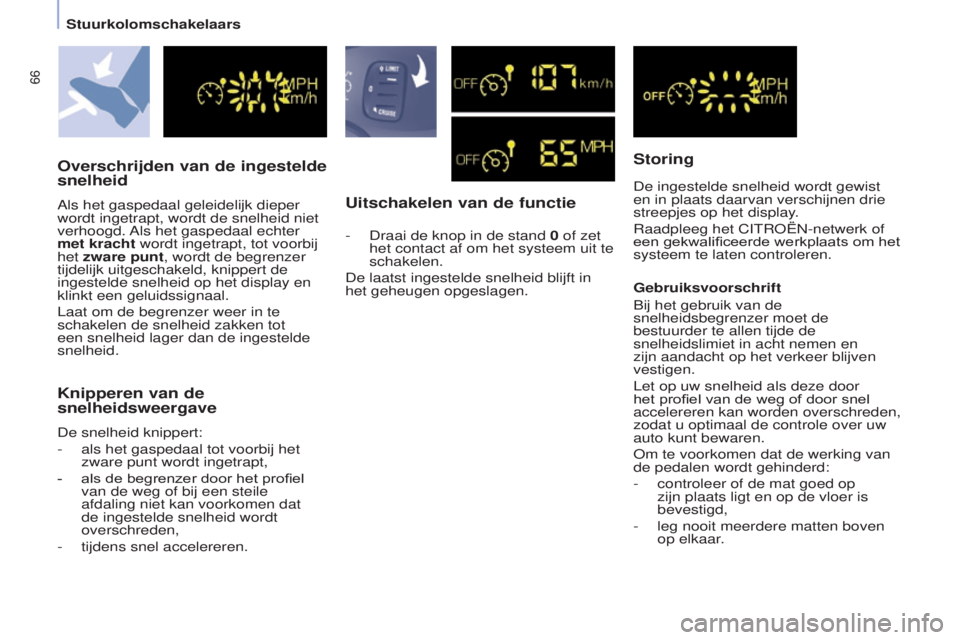

Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015
Uitschakelen van de functieStoring
De ingestelde snelheid wordt gewist
en in plaats daarvan verschijnen drie
streepjes op het display.
r

aadpleeg het c I tro Ë n -netwerk of
een gekwalificeerde werkplaats om het
systeem te laten controleren.
knipperen van de
snelheidsweergave
Gebruiksvoorschrift
b

ij het gebruik van de
snelheidsbegrenzer moet de
bestuurder te allen tijde de
snelheidslimiet in acht nemen en
zijn aandacht op het verkeer blijven
vestigen.
Let op uw snelheid als deze door
het profiel van de weg of door snel
accelereren kan worden overschreden,
zodat u optimaal de controle over uw
auto kunt bewaren.
o

m te voorkomen dat de werking van
de pedalen wordt gehinderd:
-

controleer of de mat goed op
zijn plaats ligt en op de vloer is
bevestigd,
-


leg nooit meerdere matten boven
op elkaar

.
Overschrijden van de ingestelde
snelheid
Als het gaspedaal geleidelijk dieper
wordt ingetrapt, wordt de snelheid niet
verhoogd. Als het gaspedaal echter
met kracht wordt ingetrapt, tot voorbij
het zware punt, wordt de begrenzer
tijdelijk uitgeschakeld, knippert de
ingestelde snelheid op het display en
klinkt een geluidssignaal.
Laat om de begrenzer weer in te
schakelen de snelheid zakken tot
een snelheid lager dan de ingestelde
snelheid.
De snelheid knippert:
-
als het gaspedaal tot voorbij het
zware punt wordt ingetrapt,
-


als de begrenzer door het profiel
van de weg of bij een steile
afdaling niet kan voorkomen dat
de ingestelde snelheid wordt
overschreden,
-


tijdens snel accelereren. -


Draai de knop in de stand
0 of zet
het contact af om het systeem uit te
schakelen.
De laatst ingestelde snelheid blijft in
het geheugen opgeslagen.
stuurkolomschakelaars

67
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015

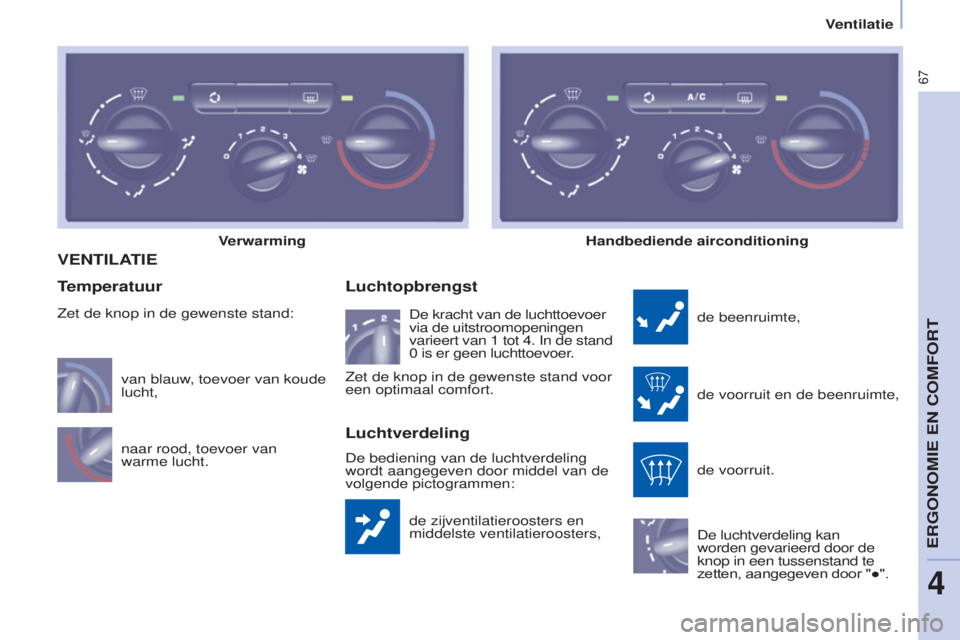

VENTILATIE
de zijventilatieroosters en
middelste ventilatieroosters,
Luchtopbrengst
de beenruimte,
de voorruit en de beenruimte,
de voorruit.
De luchtverdeling kan
worden gevarieerd door de
knop in een tussenstand te
zetten, aangegeven door "●".
TemperatuurLuchtverdeling
De bediening van de luchtverdeling
wordt aangegeven door middel van de
volgende pictogrammen:
naar rood, toevoer van
warme lucht. van blauw, toevoer van koude
lucht, De kracht van de luchttoevoer
via de uitstroomopeningen
varieert van 1 tot 4. In de stand
0 is er geen luchttoevoer.
Verwarming
Handbediende airconditioning
Zet de knop in de gewenste stand voor
een optimaal comfort.
Zet de knop in de gewenste stand:
erGonoMIe en coMFort
4
Ventilatie

68
Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_nl_Chap04_Ergonomie_ed01-2015

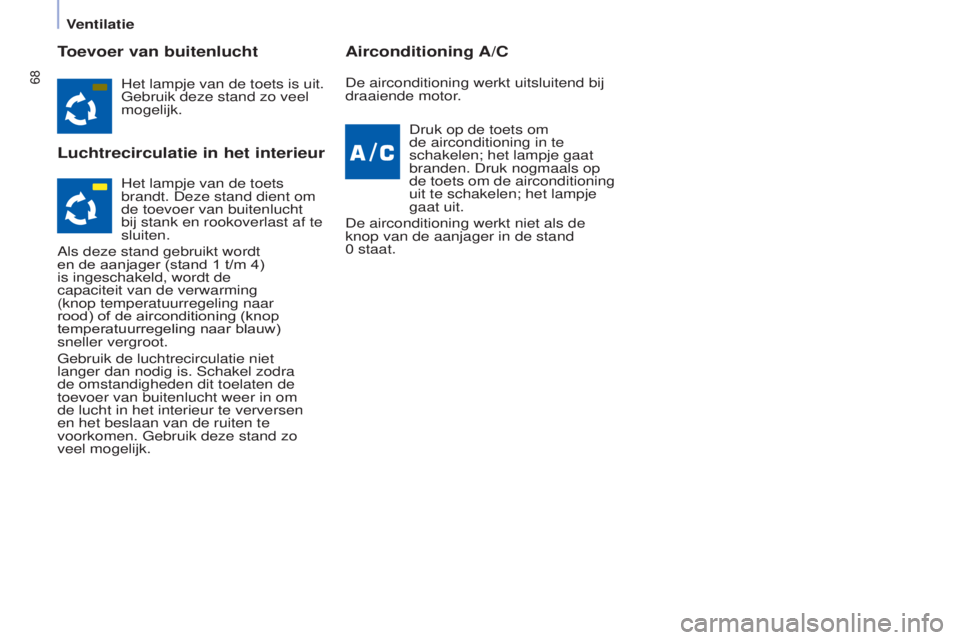

Toevoer van buitenlucht
Luchtrecirculatie in het interieurAirconditioning A/C
Het lampje van de toets is uit.
Gebruik deze stand zo veel
mogelijk.
Druk op de toets om
de airconditioning in te
schakelen; het lampje gaat
branden. Druk nogmaals op
de toets om de airconditioning
uit te schakelen; het lampje
gaat uit.
De airconditioning werkt niet als de
knop van de aanjager in de stand
0

staat.
De airconditioning werkt uitsluitend bij
draaiende motor.
Het lampje van de toets
brandt. Deze stand dient om
de toevoer van buitenlucht
bij stank en rookoverlast af te
sluiten.
Als deze stand gebruikt wordt
en de aanjager (stand 1
t/m 4)
is ingeschakeld, wordt de
capaciteit van de verwarming
(knop temperatuurregeling naar
rood) of de airconditioning (knop
temperatuurregeling naar blauw)
sneller vergroot.
Gebruik de luchtrecirculatie niet
langer dan nodig is.
s chakel zodra
de omstandigheden dit toelaten de
toevoer van buitenlucht weer in om
de lucht in het interieur te verversen
en het beslaan van de ruiten te
voorkomen. Gebruik deze stand zo
veel mogelijk.
Ventilatie
